BEDIENUNGSANLEITUNG BTC002C Vevor

Um auf das Installationsvideo zuzugreifen, scannen Sie bitte den QR-C

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung un Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Pro ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technolo

Software-Updates informieren.

WARNUNG:

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden. Andernfalls kann schweren Verletzungen kommen.

Vorsichtsmaßnahmen bei der Montage

1. Führen Sie die Montage ausschließlich gemäß dieser Anleitung durch. Eine unsachgemäße Montage kann zu Gefahren führen.
2. Tragen Sie während der Montage eine ANSI-zugelassene Schutzbrille und strapazierfähige Arbeitshandschuhe.
3. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
4. Halten Sie während der Montage unbeteiligte Personen vom Bereich fern.
5. Nicht zusammenbauen, wenn Sie müde sind oder unter dem Einfluss von Alkohol, oder Medikamenten stehen.
6. Die Produkteigenschaften gelten nur für ordnungsgemäß und vollständig montierte Produkte.
7. Gartenanhänger sicher tragen kann.
8. Weitere Informationen zu den auf den folgenden Seiten aufgeführten Teilen finden Montagediagramm dieses Handbuchs. Packen Sie alle Teile an einem sauberen Arbeitsbereich aus und trennen Sie sie.
9. Es wird geschätzt, dass die Installation dieses Produkts von 2 Personen in 20 Mi abgeschlossen werden kann.
10. Da für die Montage dieses Produkts eine große Anzahl Schrauben erforderlich ist, wir Ersatzschrauben mitgeliefert. Sie müssen sich also keine Sorgen machen, wenn Abschluss der Produktmontage noch Schrauben übrig sind.

Vorsichtsmaßnahmen treffen

1. SITZEN ODER STEHEN SIE NICHT AUF DIESEM ARTIKEL.
2. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesem Artikel o dessen Nähe zu spielen.
3. Überschreiten Sie nicht die angegebene Gewichtskapazitäten.
4. Nur auf einer flachen, ebenen, harten und glatten Oberfläche verwenden, die einer beladenen Gartenanhänger sicher tragen kann.
5. Nur bestimmungsgemäß verwenden.
6. Vor jedem Gebrauch prüfen; nicht verwenden, wenn Teile lose oder beschädigt sir

BEWAHREN SIE DIESES HANDBUCH AUF

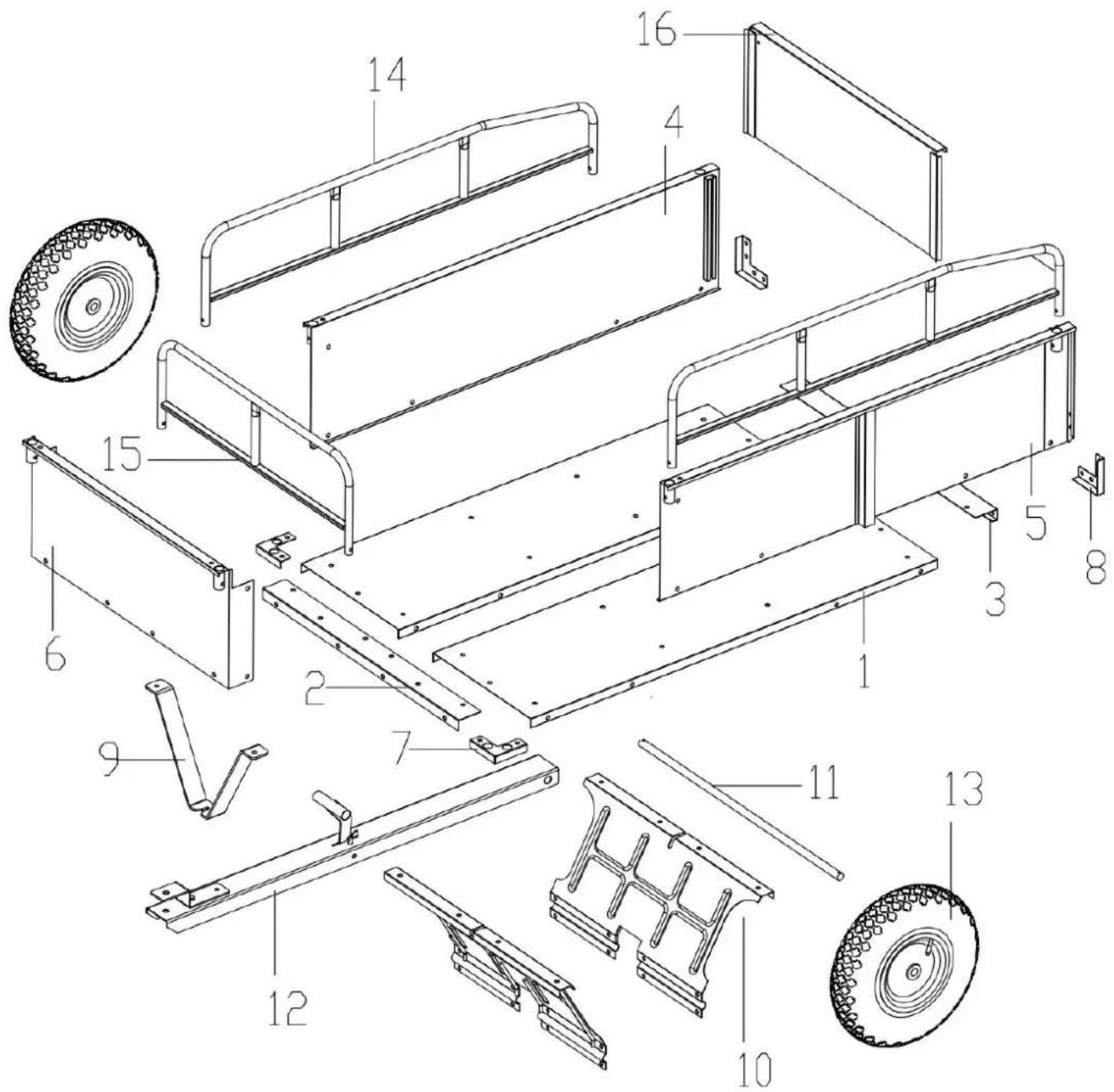

PARTS LIST

NEIN.	Teil	MENGE.	NEIN.	Teil	MENGE.
1		2	2		1
3		1	4		1
5		1	6		1
7		2	8		2
9		1	10		2
11		1	12		1
13		2	14		2
15		1	16		1
A	M8*15mm	54	B	M8*30mm	2
C		4	D		2
E		1	F		2
		1			1

Die beiden Grundplatten (1 x2) schließen und ausrichten, anschließend mit den Schrauben befestigen .

Schritt 2
Ein x8

1 2 3 1 1

A 2

A 3

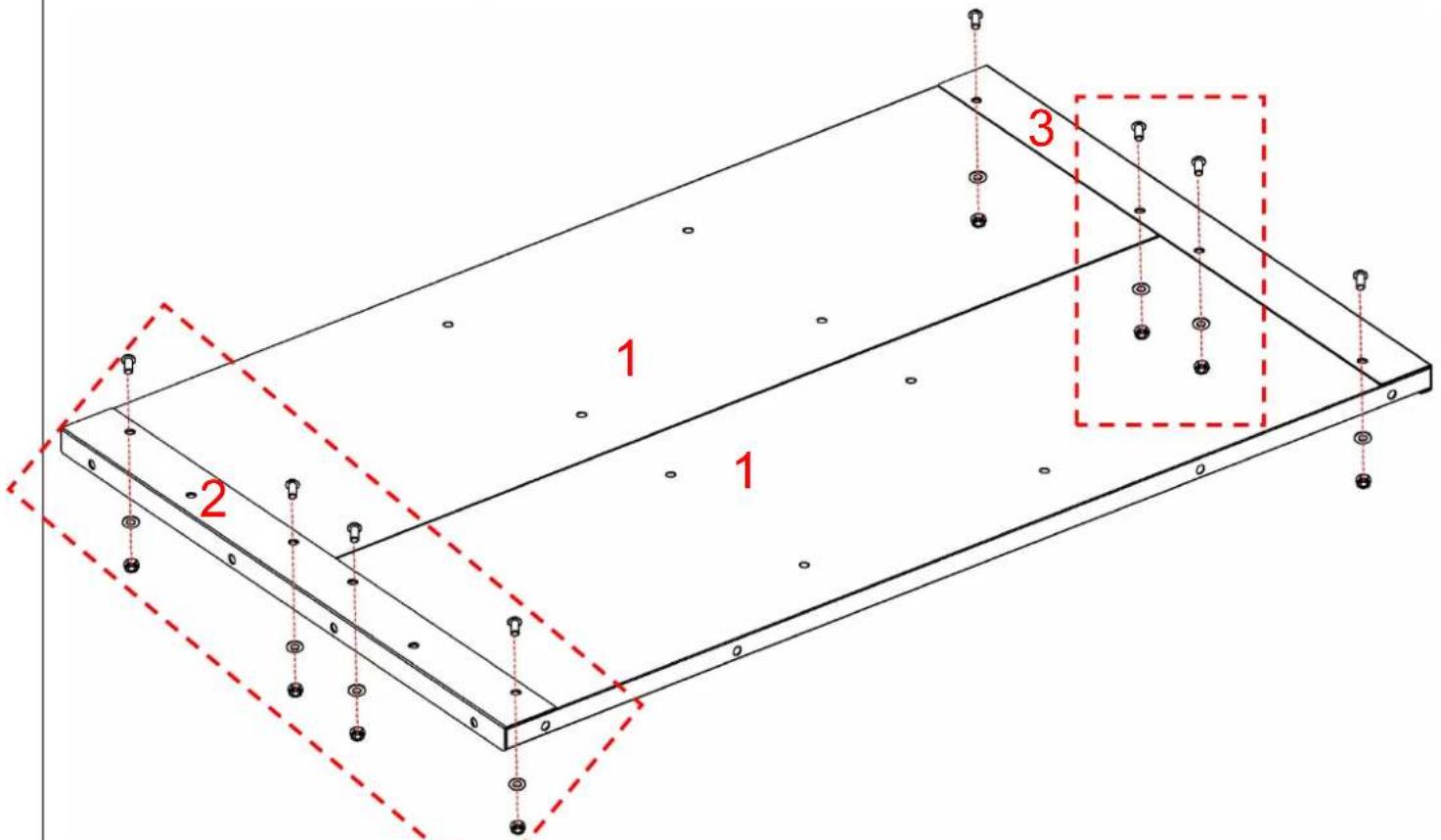

1. Drehen Sie die Grundplatte (1) auf die andere Seite und montieren Sie sie anschließe

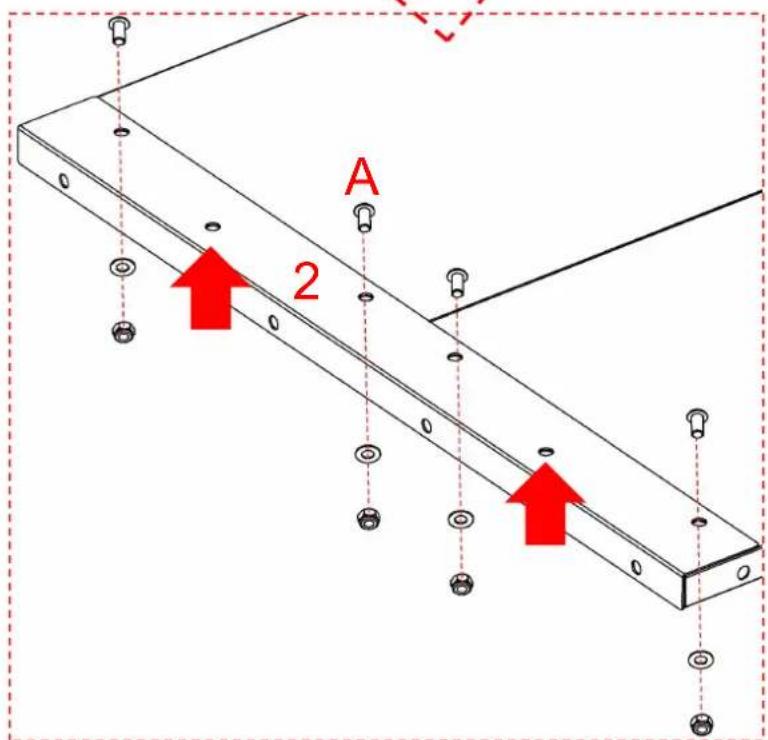

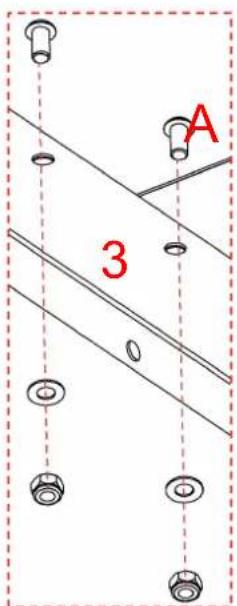

2. Winkeleisen (2;3) montieren und mit Schrauben (A) befestigen .

Achtung: Die beiden mit Pfeilen markierten Befestigungslöcher am Winkeleisen (2) von nicht verschrauben, diese sind für die späteren Montageschritte reserviert.

Schritt 3

4 x1

Ein x3

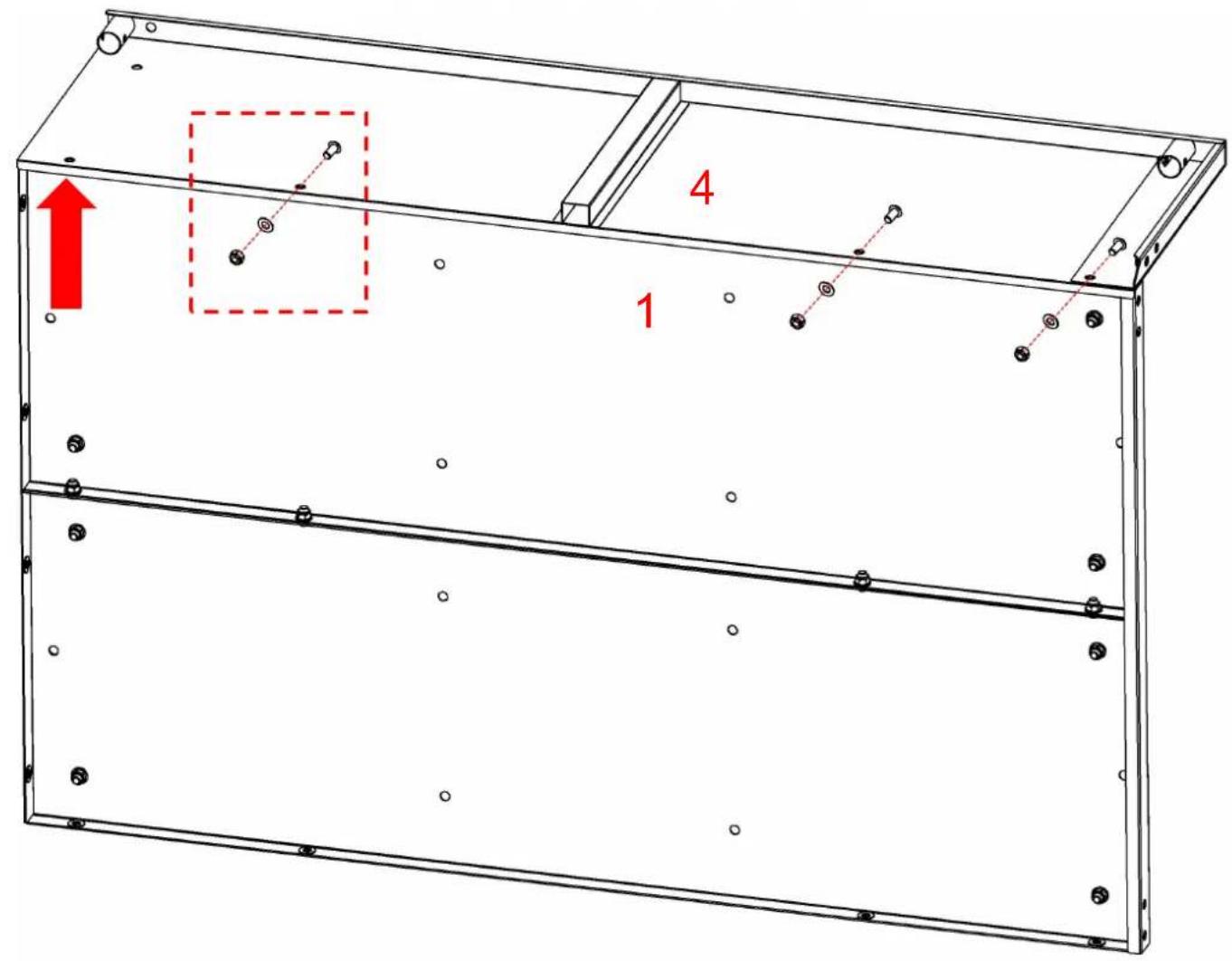

Richten Sie die Seitenwand (4) mit der Grundplatte (1) aus und befestigen Sie sie mit d (A).

Achtung: Schrauben Sie keine Schrauben in das mit 1 markierte Loch (gekennzeichn

den Pfeil auf der Seitenwand). Dieses Loch ist für einen späteren Montageschritt res

Schritt 4

Richten Sie die Seitenwand (5) mit der Grundplatte (1) aus und befestigen Sie sie mit d (A).

Achtung: Schrauben Sie keine Schrauben in das mit 1 markierte Loch (gekennzeichn den Pfeil auf der Seitenwand). Dieses Loch ist für einen späteren Montageschritt res

Schritt 5

Richten Sie die Frontplatte (6) mit den Seitenplatten und der Grundplatte aus und befesti anschließend mit den Schrauben (A). Achtung: Achten Sie auf die Einbaurichtung der Schrauben.

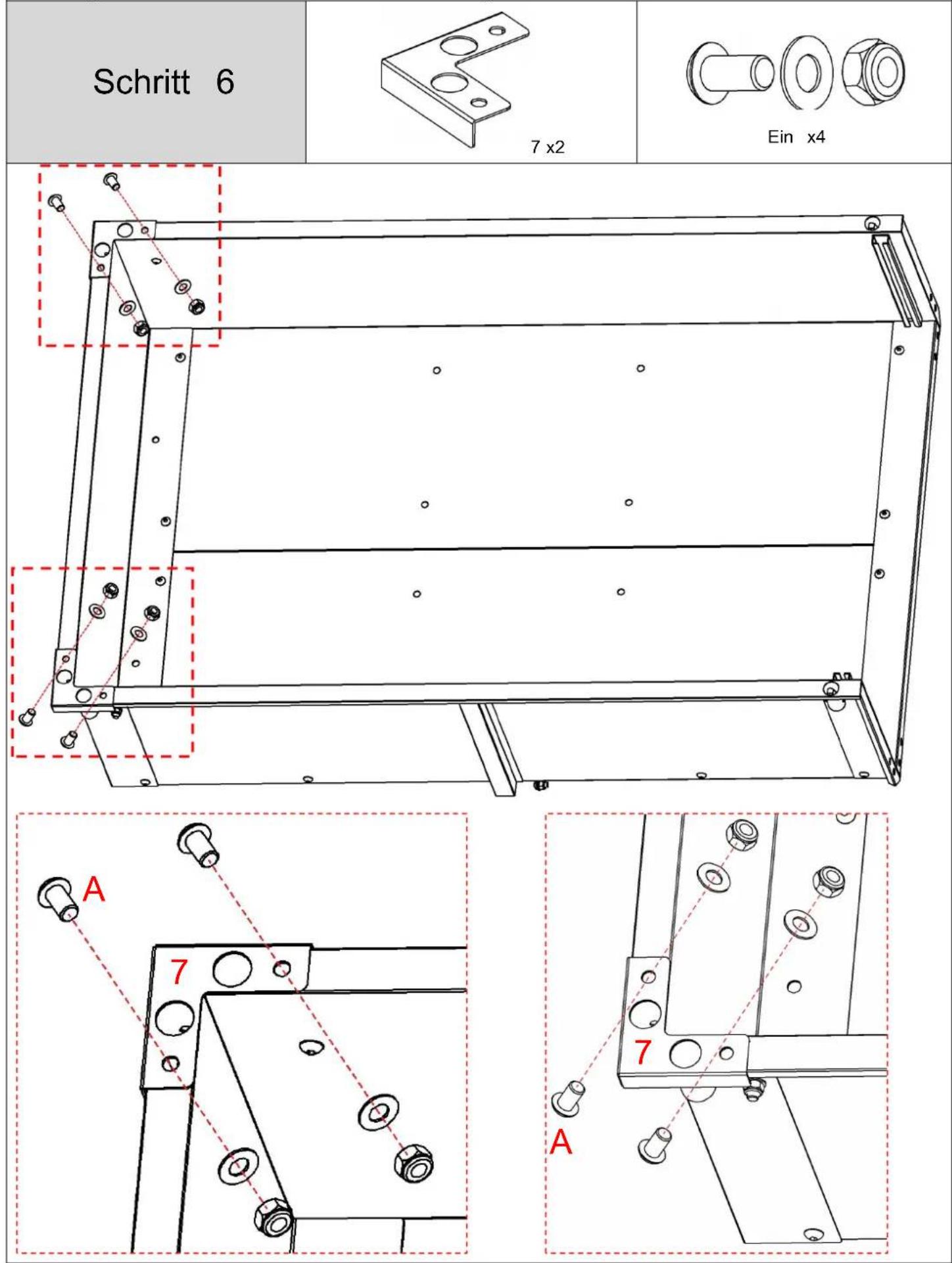

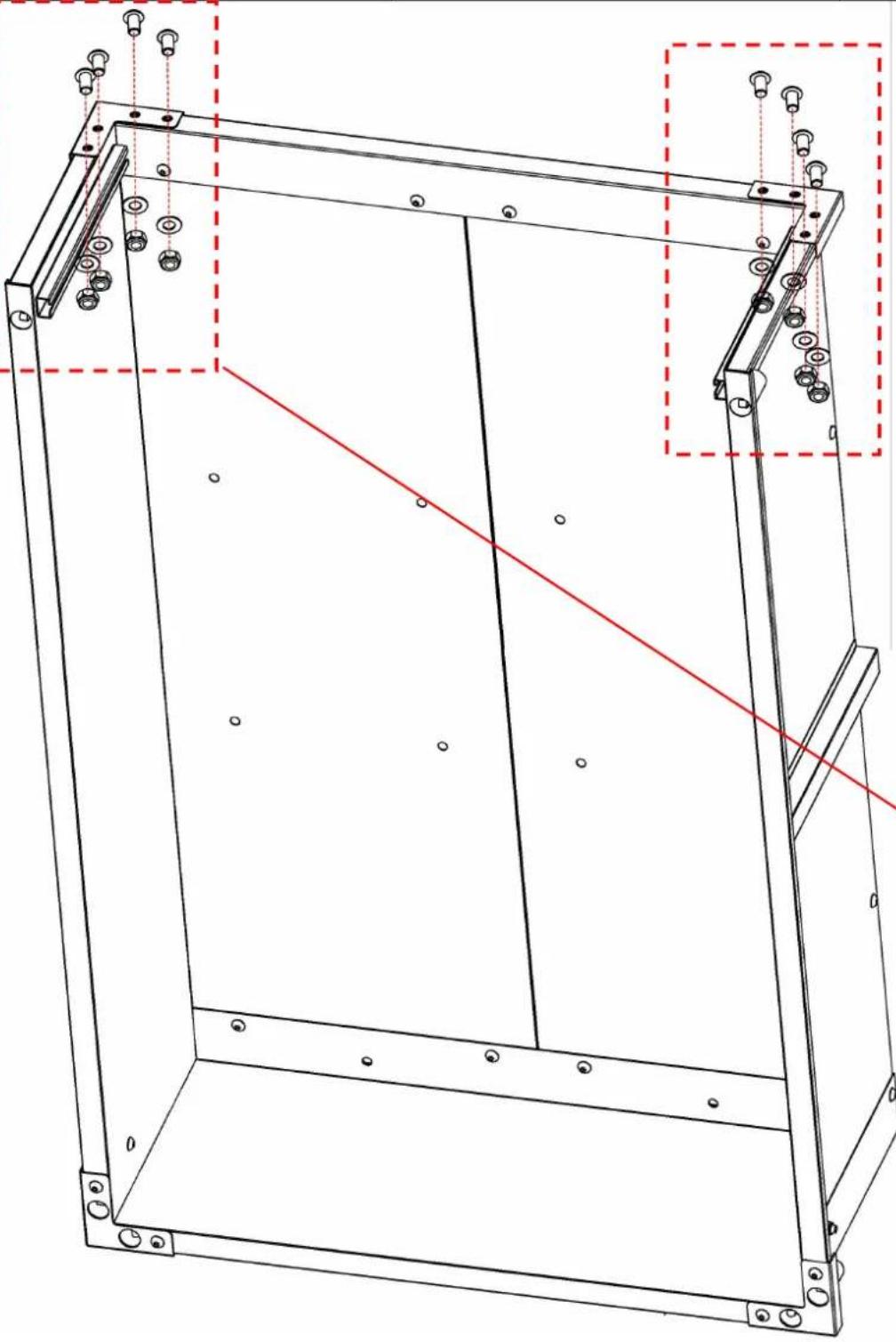

Montieren Sie das Eisenblech (7) an der Frontplatte und den Seitenwänden und befestige den Schrauben (A) .
Schritt 7	8 x1	Ein x8

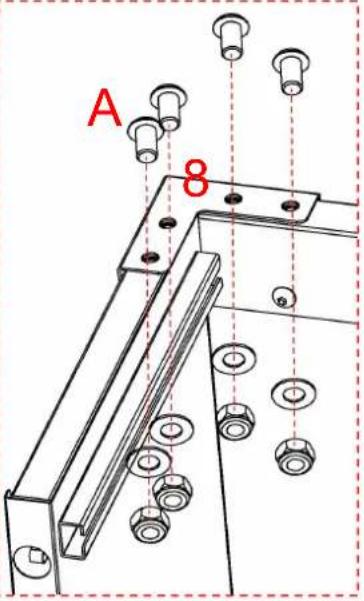

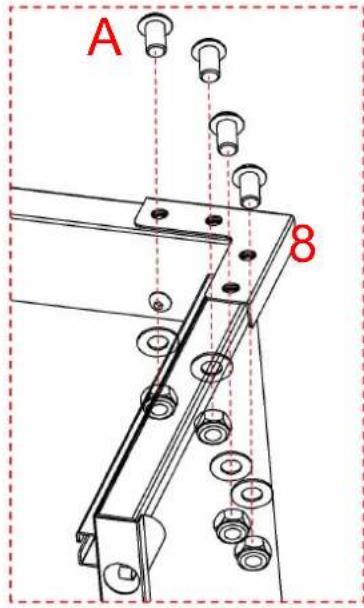

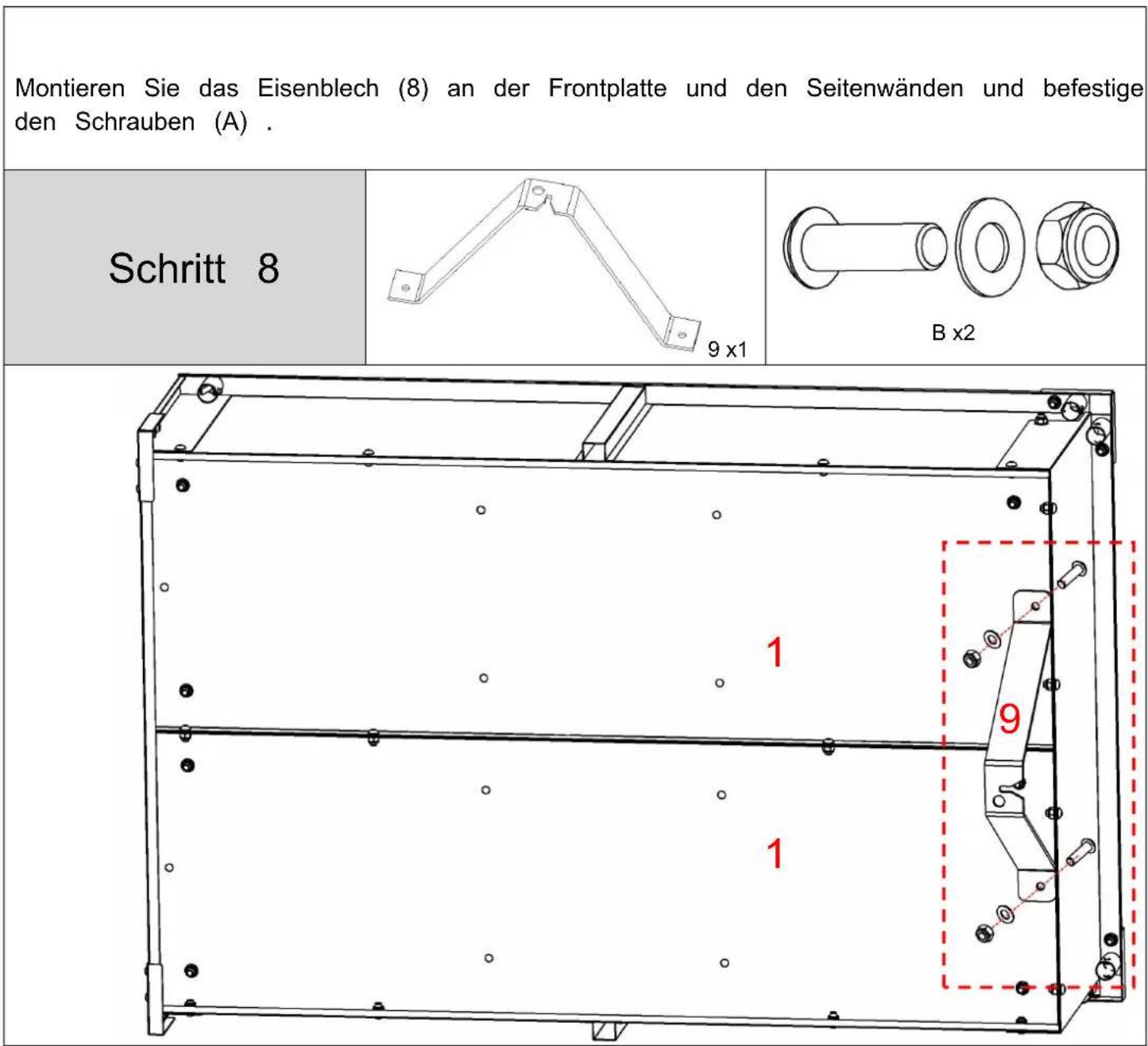

Montieren Sie das Eisenblech (8) an der Frontplatte und den Seitenwänden und befestige den Schrauben (A) . Schritt 8 9 x1 B x2 1 9 1

B

9

B

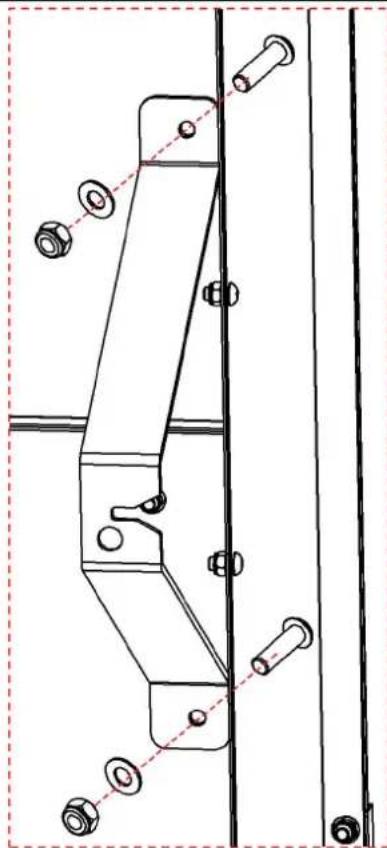

Montieren Sie die V-förmige Halterung (9) auf der Grundplatte und befestigen Sie sie mit entsprechenden Schrauben (B) (diese Schrauben sind relativ lang).

Schritt 9

10 x2

Ein x8

1 1 10 10

A 10

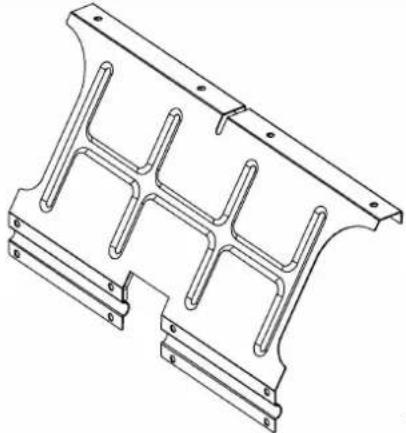

Führen Sie die Eisenwelle (11) durch den Schlitz zwischen den Eisenplatten (10) und ste in der mittleren Position in die Zugstange (12).
Vorsicht: Die Zugstange muss in der im Diagramm gezeigten Richtung eingebaut we

Schritt 12

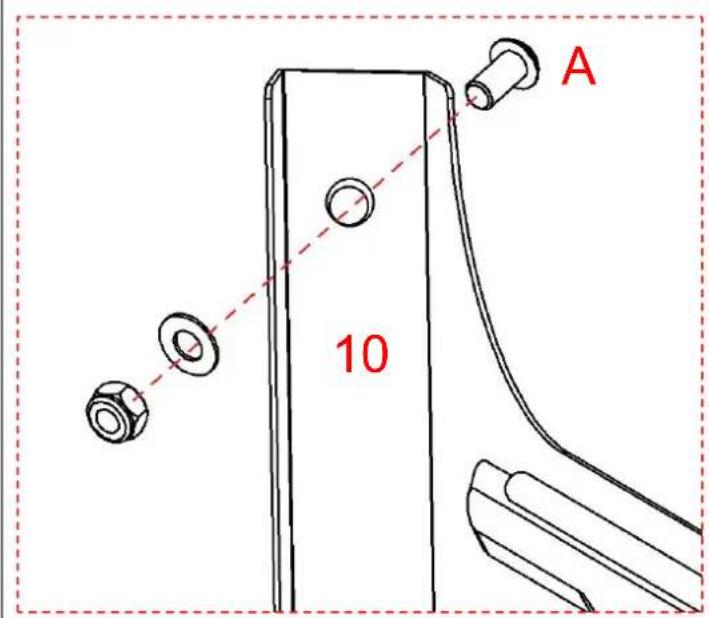

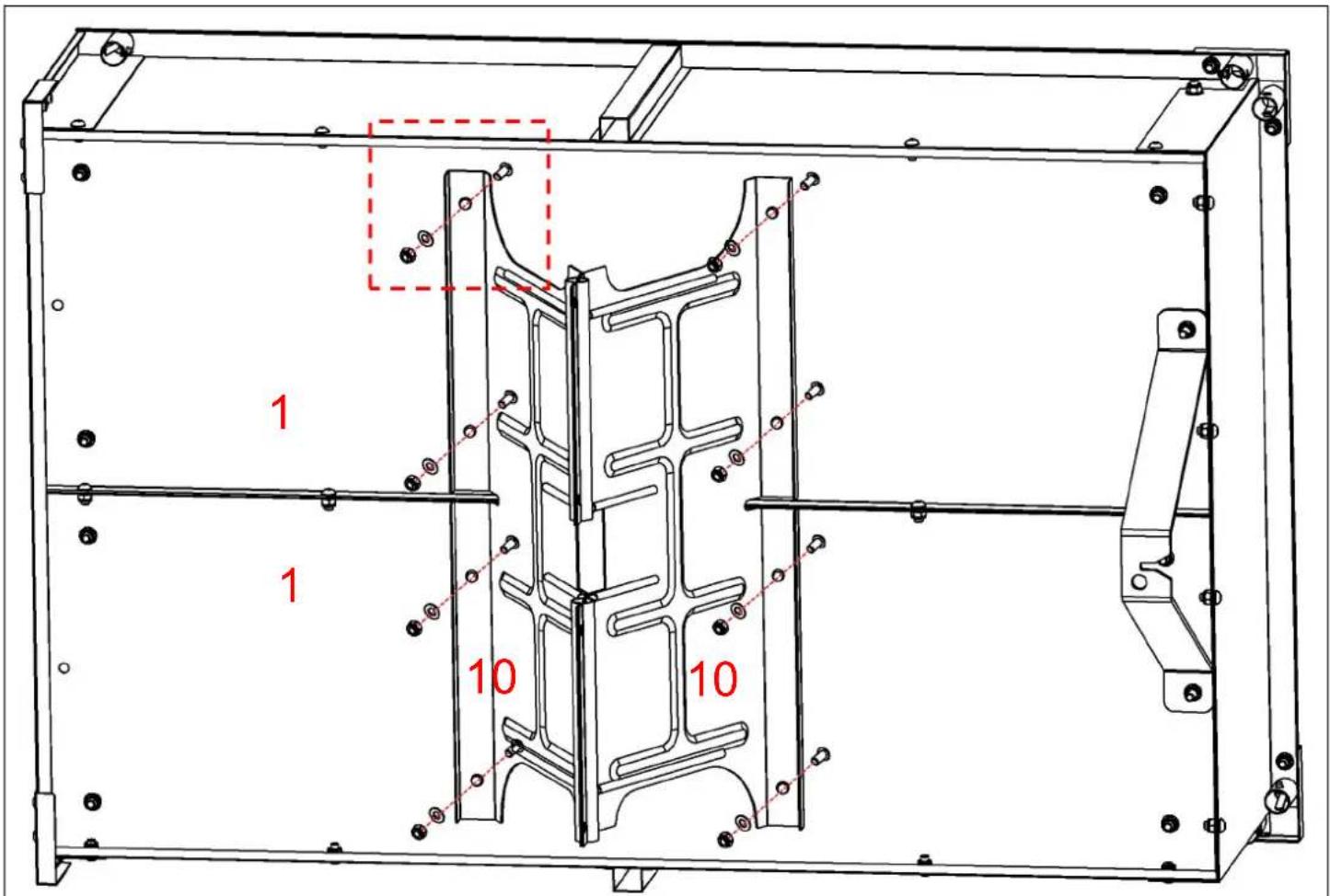

Beim Befestigen und Verbinden der beiden Eisenplatten (10) befestigen Sie die restlichen Schraubenlöcher mit Schrauben (A).
Achtung: Ziehen Sie die Schrauben hier vorerst noch nicht fest, sie werden für die Schritte zum vollständigen Anziehen reserviert.

Bitte ziehen Sie alle 16 Schrauben, die die Eisenplatte (10) befestigen, vollständig fest.

Schritt 15

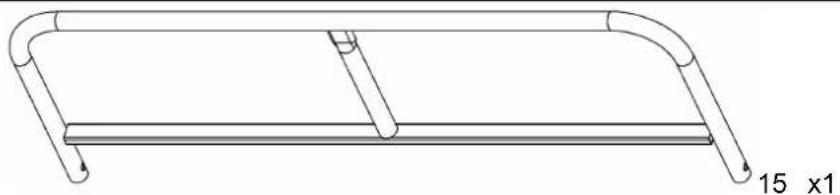

Bitte stecken Sie die Leitplanke (14;15) passgenau in die seitliche Befestigungsbohrung.

Schritt 16

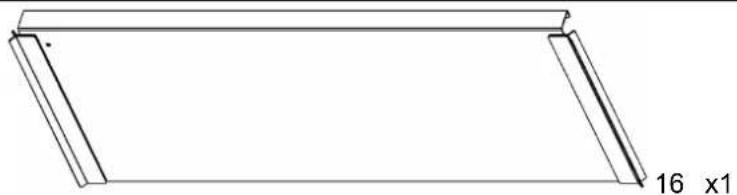

Bitte stecken Sie die Endplatte (16) passgenau in den seitlichen Montageschlitz.

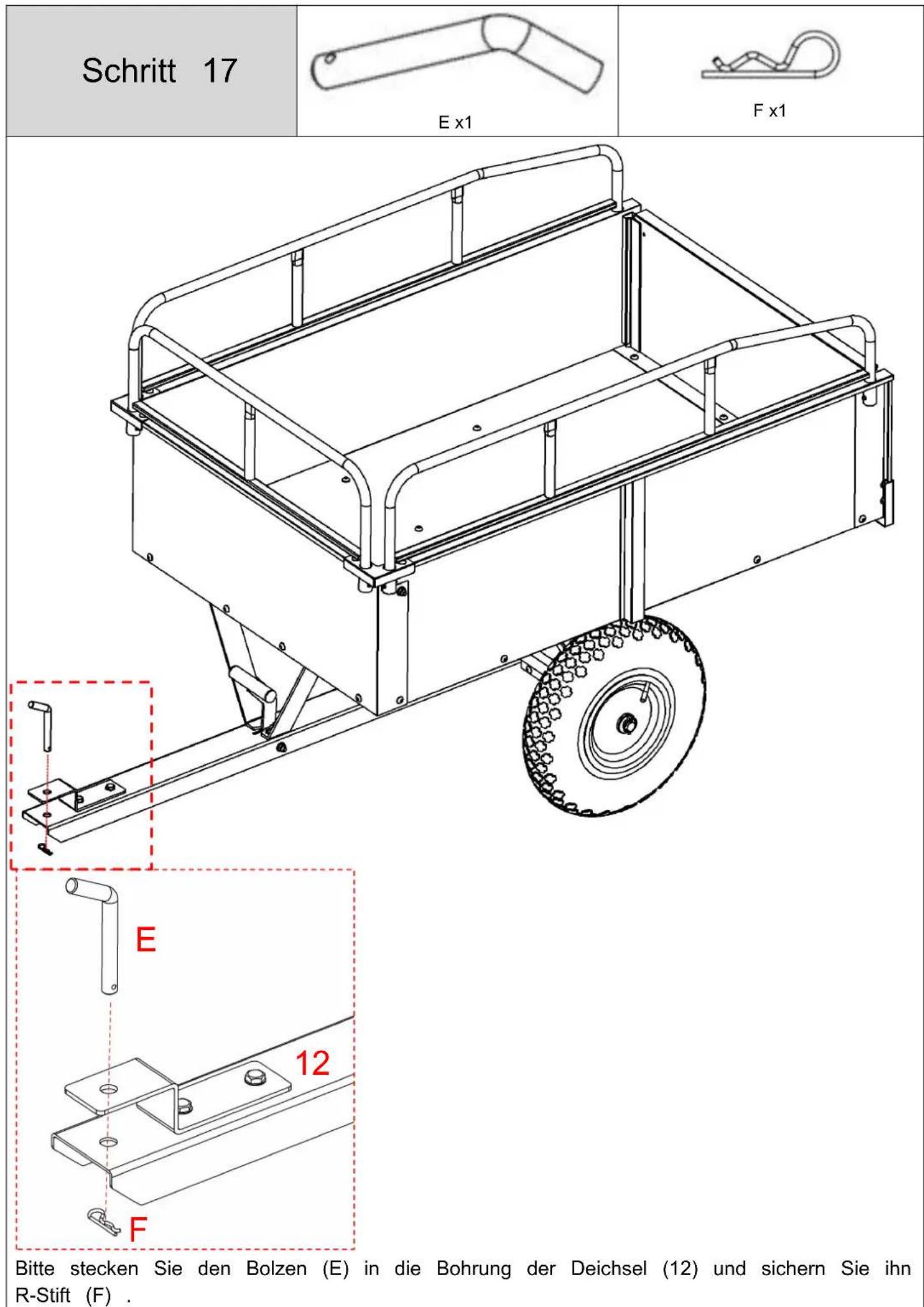

Schritt 17 E x1 F x1 E 12 F Bitte stecken Sie den Bolzen (E) in die Bohrung der Deichsel (12) und sichern Sie ihn R-Stift (F).

Achtung: Die Funktion dieses Bolzens und R-Stifts besteht darin, den Anhänger mit Zugfahrzeug zu verbinden.

Schritt 18

F x1

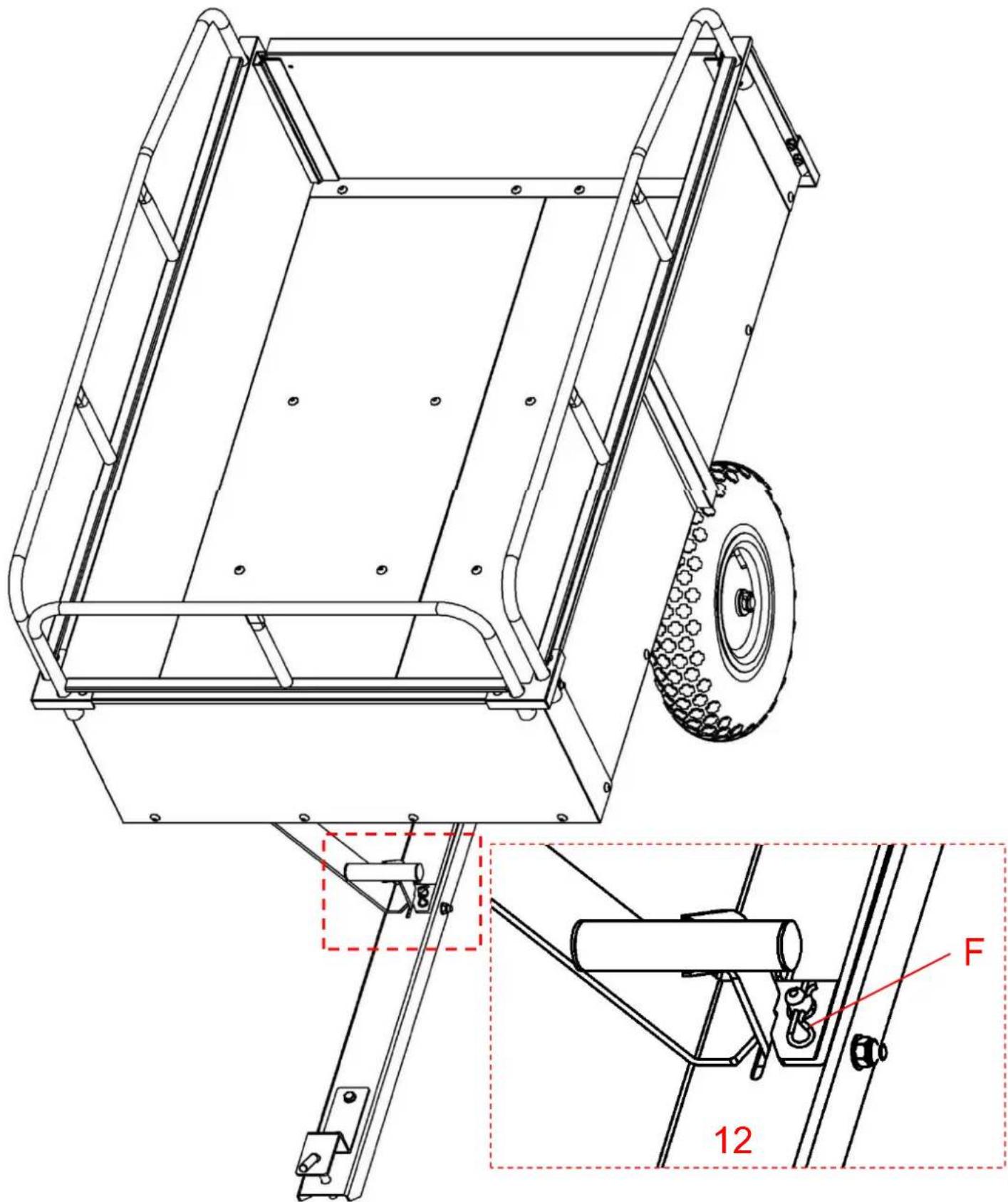

Stecken Sie den R-Stift (F) in die entsprechende Bohrung der Deichsel (12).
Achtung: Die Hauptfunktion dieses R-Stifts besteht darin, die Öffnungs-/Schließvorricht während der Anhängerschleppphase fest zu verriegeln und so zu verhindern, dass d

Öffnungs-/Schließvorrichtung während des Transports aufgrund von Straßenunebenheiten Vibrationen usw. versehentlich aufspringt, wodurch die Sicherheit und Stabilität des S und Transportvorgangs gewährleistet wird.

PRODUCT PARAMETER

Modell	BTC002C
Lautstärke	12 Fuß^3 ~ 15 Fuß^3
Wagengröße	1170*760*500 mm
Maximale Ladekapazität	750 Pfund

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

EG-Vertreter: E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK-VERTRETER: YH CONSULTING LIMITED.

Nach AUS importiert: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australien

In die USA importiert: Sanven Technology Ltd.
