MANUALE UTENTE BTC002C Vevor

Per accedere al video di installazione, scansiona il codice QR.

Queste sono le istruzioni originali, si prega di leggere attentamente tutte le istru manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio mutente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di r informarvi più in caso di aggiornamenti tecnologici o software sul nostro prodotto

AVVERTIMENTO:

Leggere attentamente questo materiale prima di utilizzare il prodotto. La mancata osservanza di questa indicazione può causare gravi lesioni.

Precauzioni di montaggio

1. Montare solo secondo queste istruzioni. Un montaggio improprio può comportare pe
2. Durante il montaggio, indossare occhiali di sicurezza omologati ANSI e guanti da resistenti.
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. Durante l'assemblea, tenere gli astanti lontani dall'area.
5. Non montare se si è stanchi o sotto l'effetto di alcol, droghe o medicinali.
6. Le capacità del prodotto si applicano solo ai prodotti correttamente e completamento assemblati.
7. Montare su una superficie piana, livellata, dura e liscia, in grado di sostenere in sicuro il rimorchio da giardino.
8. Per ulteriori informazioni sui componenti elencati nelle pagine seguenti, fare riferime allo schema di montaggio di questo manuale. Disimballare e separare tutti i compo un'area di lavoro pulita.
9. Si stima che l'installazione di questo prodotto possa essere completata in 20 minu persone.
10. Poiché per assemblare questo prodotto sono necessarie numerose viti, abbiamo for viti di ricambio. Pertanto, non dovrete preoccuparvi se ne avrete ancora di scartate volta completato l'assemblaggio.

Precauzioni d'uso

1. NON SEDERSI O STARE IN PIEDI SU QUESTO OGGETTO.
2. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con q articolo o nelle sue vicinanze.
3. Non superare i valori specificati capacità di peso.
4. Utilizzare solo su una superficie piana, livellata, dura e liscia, in grado di sostene sicurezza un rimorchio da giardino completamente carico.
5. Utilizzare solo come previsto.
6. Ispezionare prima di ogni utilizzo; non utilizzare se alcune parti sono allentate o danneggiate.

CONSERVARE QUESTO MANUALE

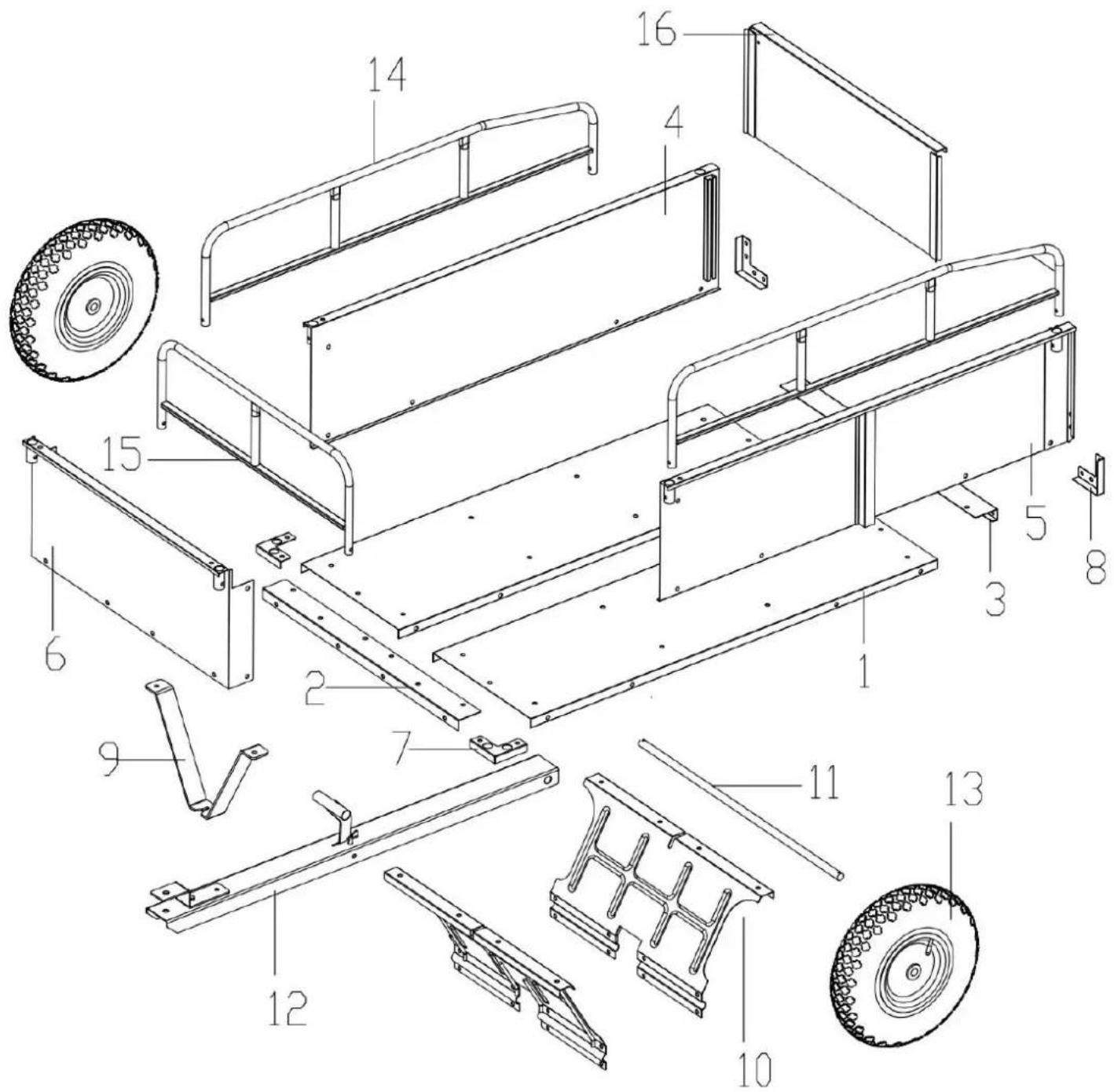

PARTS LIST

NO.	Parte	QUANTITÀ	NO.	Parte	QUANTITÀ
1		2	2		1
3		1	4		1
5		1	6		1
7		2	8		2
9		1	10		2
11		1	12		1
13		2	14		2
15		1	16		1
UN	M8*15mm	54	B	M8*30mm	2
C		4	D		2
E		1	F		2
		1			1

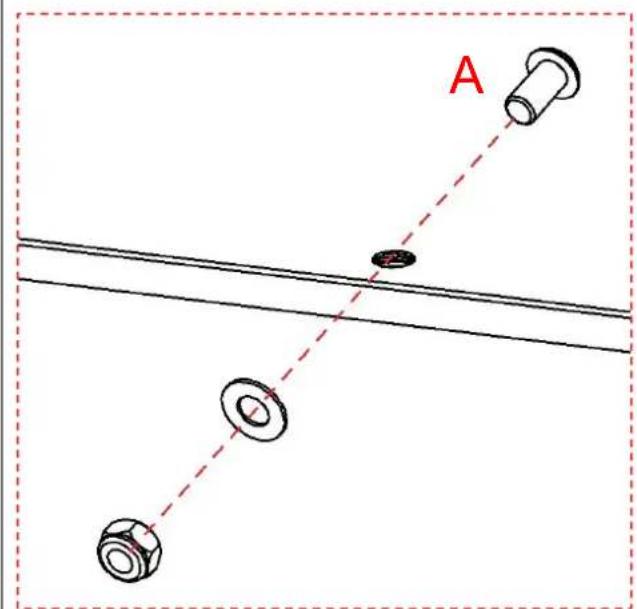

Chiudere le due piastre di base (1 x 2) e allinearle, quindi fissarle con le viti (A).

Fase 2
Un x8

1 2 3 1 1 2 3

A 2

A 3

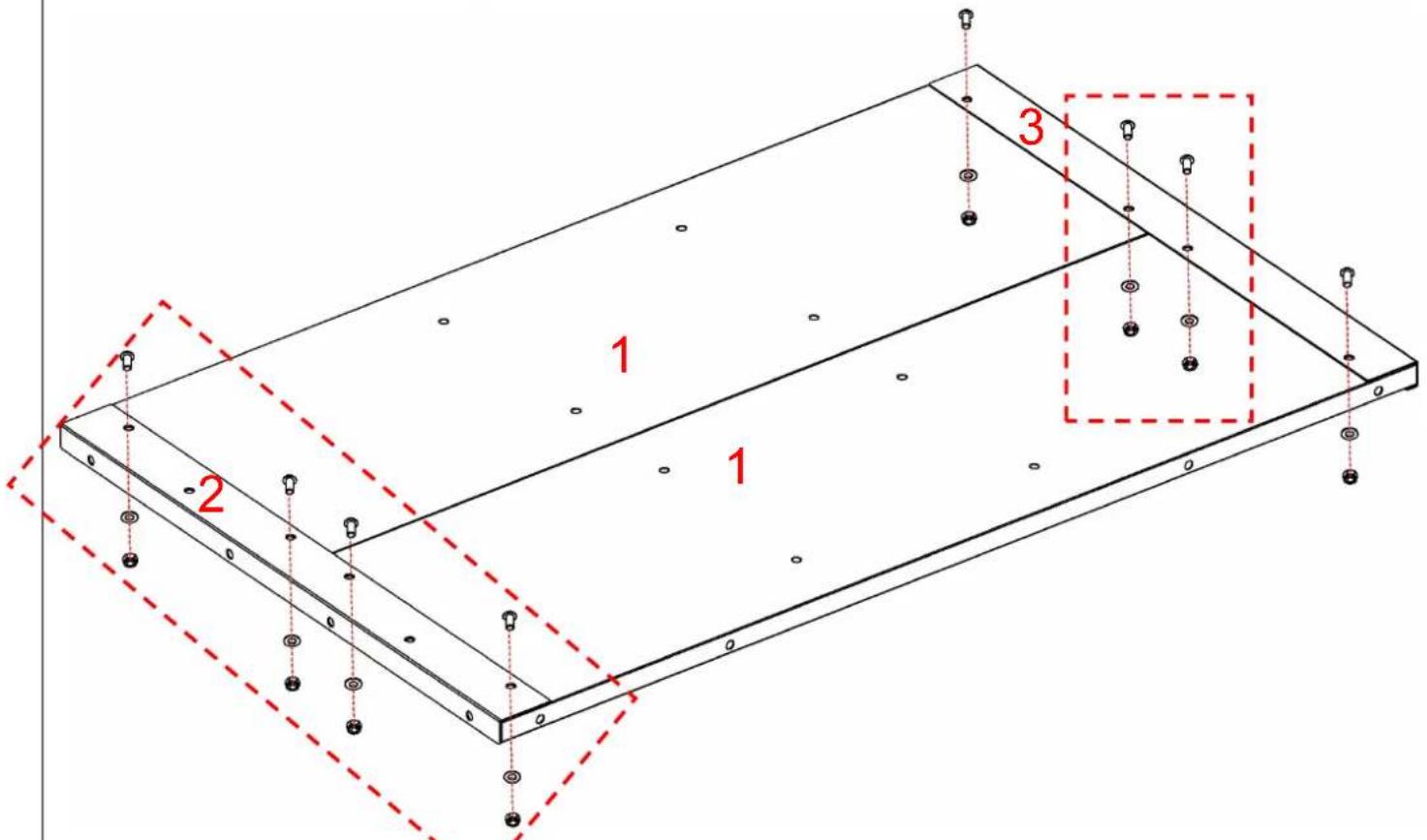

1. Girare la piastra di base (1) sull'altro lato e quindi installarla.

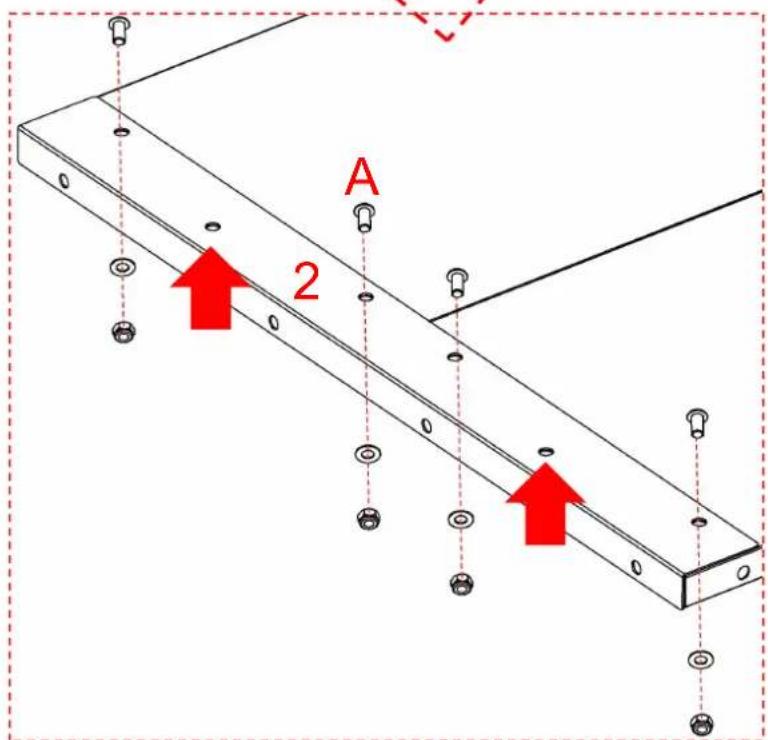

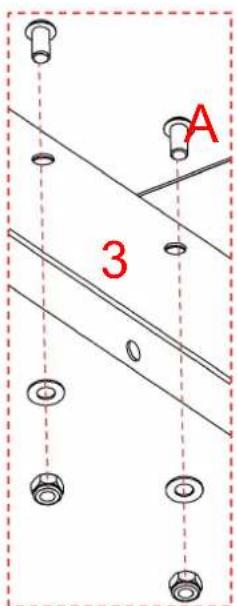

2. Installare l'angolare di ferro (2;3) rispettivamente su entrambe le estremità e fissarli con Attenzione: per il momento non avvitare i due fori di montaggio contrassegnati dalla sul ferro angolare (2) ; sono riservati per le fasi di installazione successive.

Fase 3

4 x1

Un x3

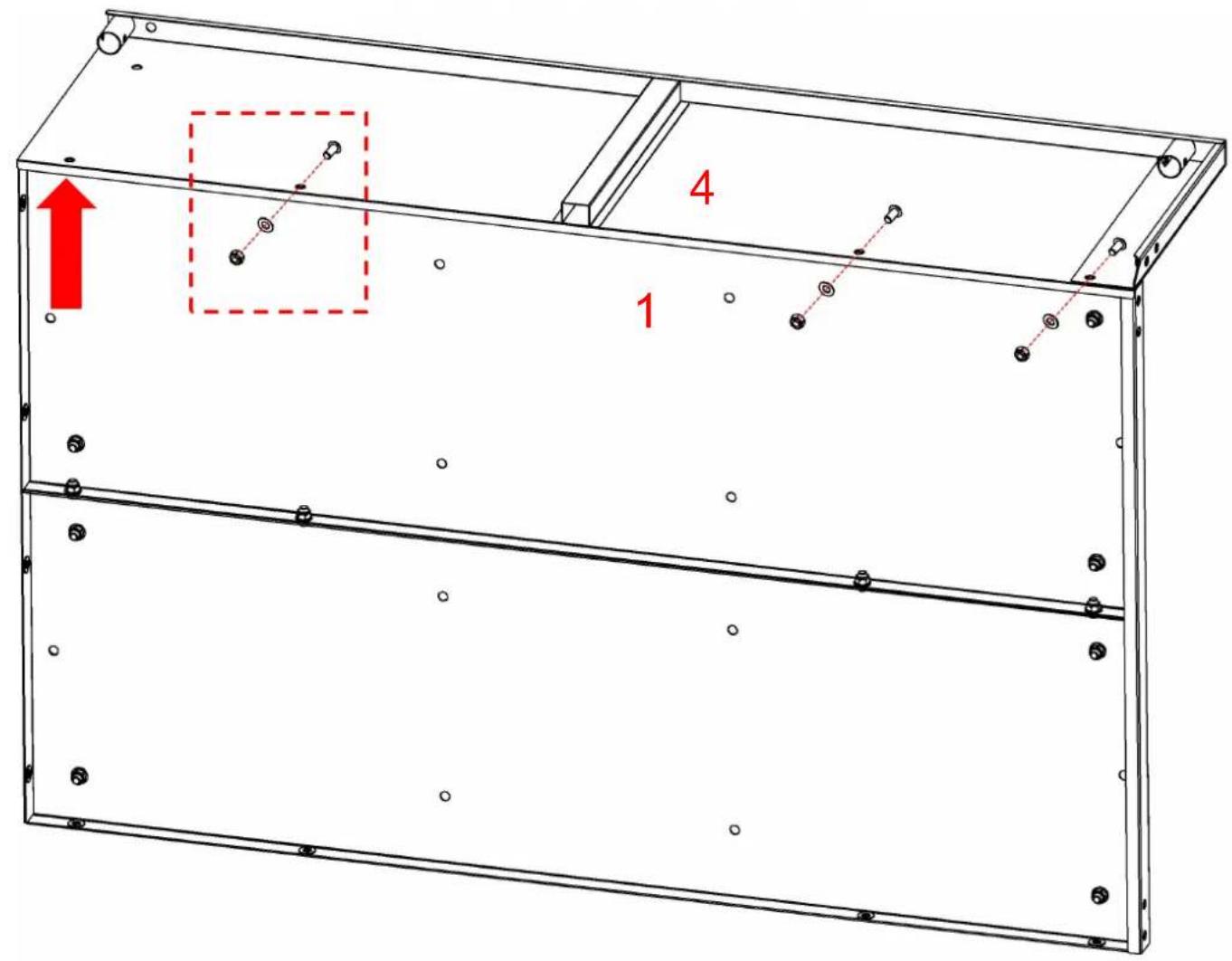

Allineare il pannello laterale (4) con la piastra di base (1) e fissarli con le viti (A). Attenzione: non installare le viti nel foro contrassegnato (indicato dalla freccia sul p laterale). Questo foro è riservato per una fase di assemblaggio successiva.

Fase 4

5 1

A

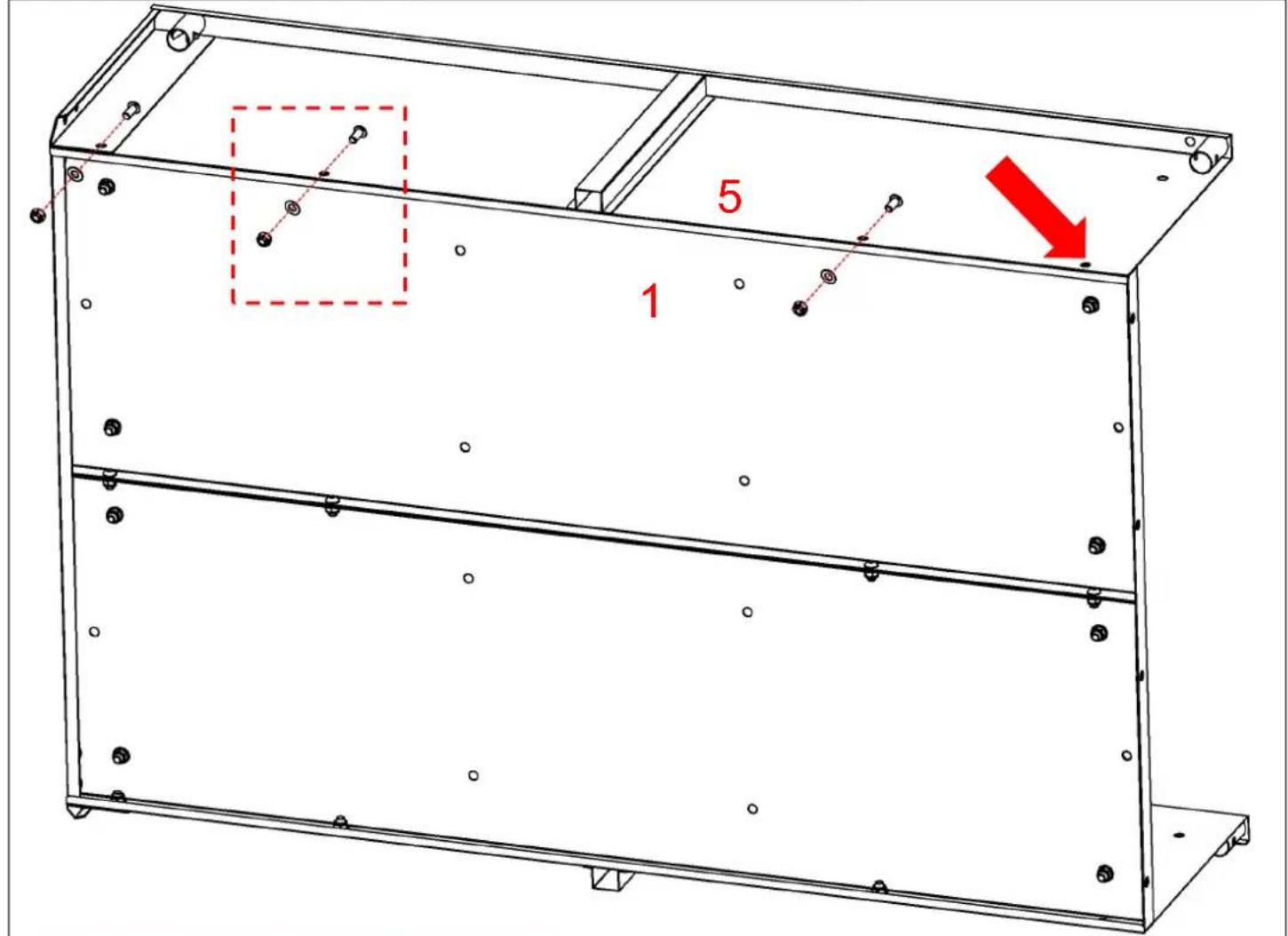

Allineare il pannello laterale (5) con la piastra di base (1) e fissarli con le viti (A). Attenzione: non installare le viti nel foro contrassegnato (indicato dalla freccia sul p laterale). Questo foro è riservato per una fase di assemblaggio successiva.

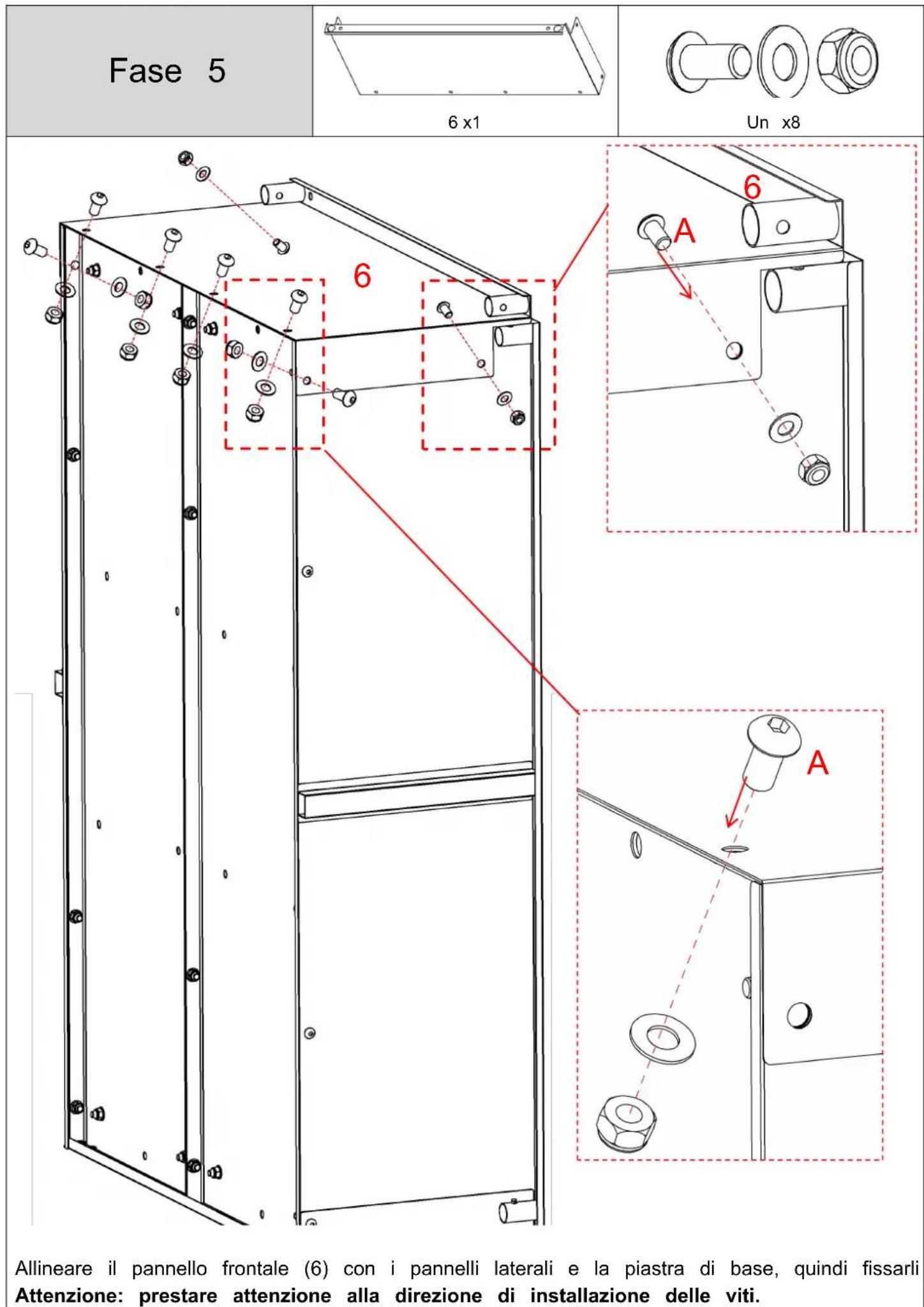

Allineare il pannello frontale (6) con i pannelli laterali e la piastra di base, quindi fissarli Attenzione: prestare attenzione alla direzione di installazione delle viti.

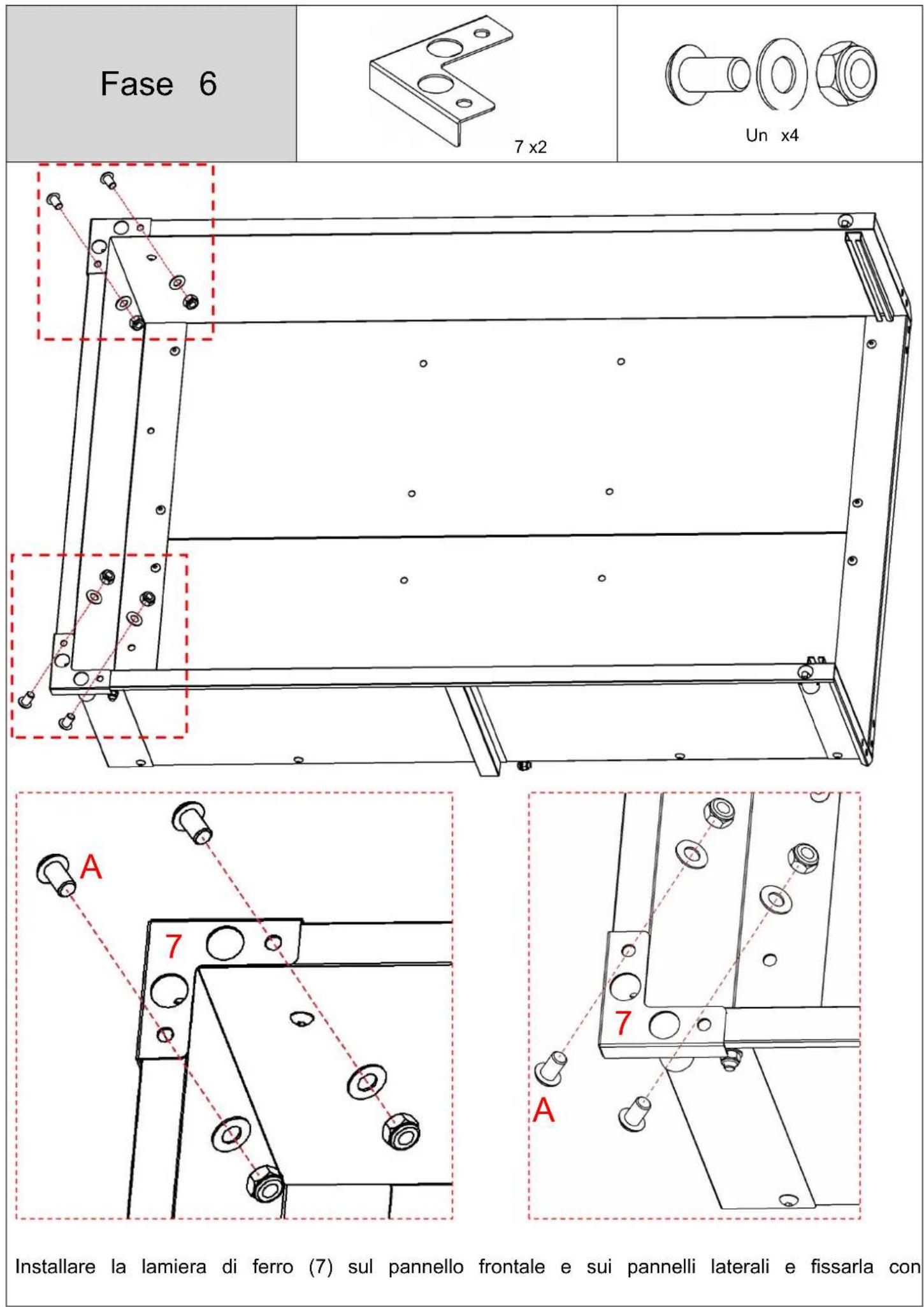

Fase 6 7 x2 Un x4 Installare la lamiera di ferro (7) sul pannello frontale e sui pannelli laterali e fissarla con

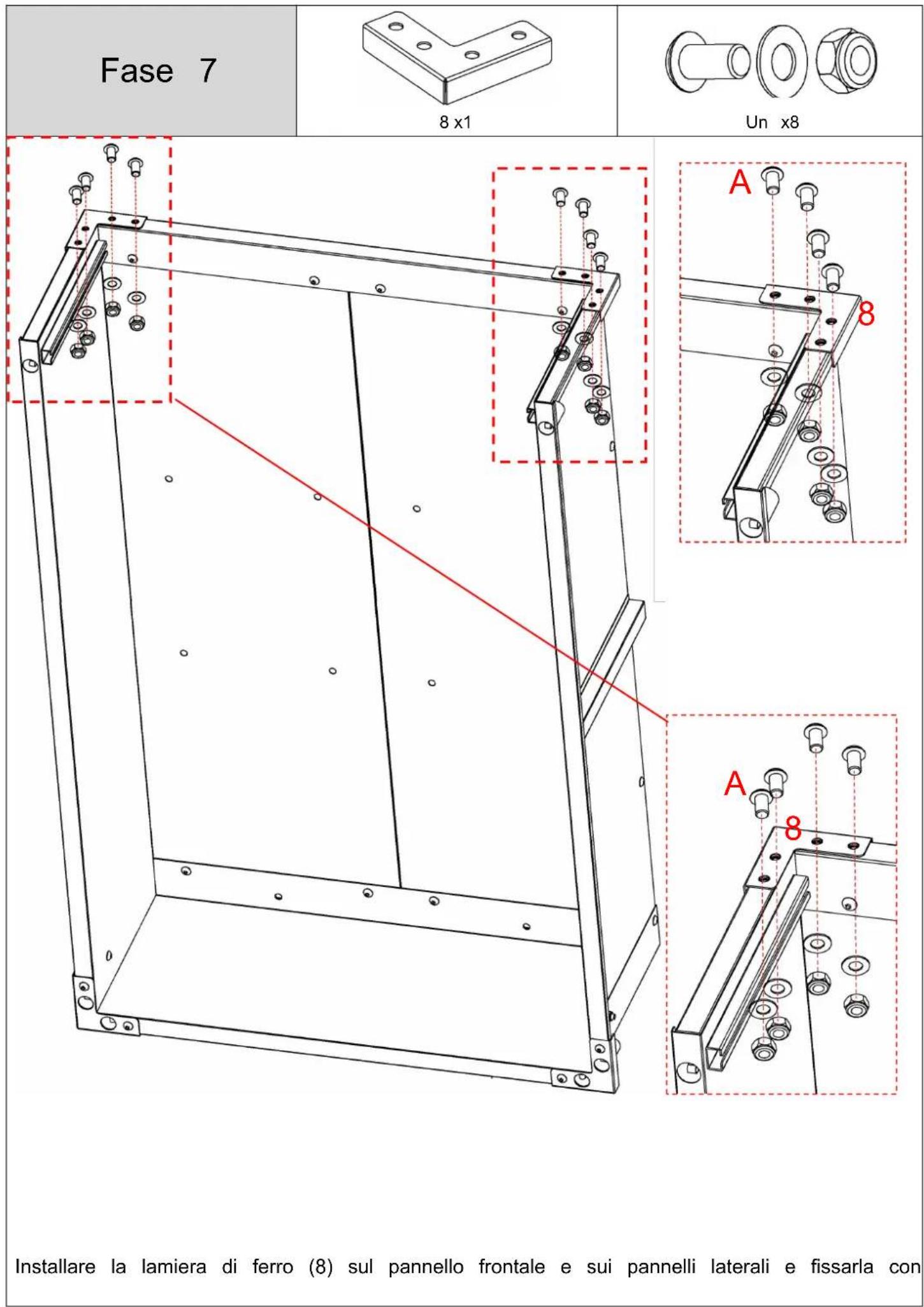

Fase 7 8 x1 Un x8 A 8 A 8 Installare la lamiera di ferro (8) sul pannello frontale e sui pannelli laterali e fissarla con

Fase 8

Installare la staffa a V (9) sulla piastra di base e fissarla con le viti corrispondenti (B) relativamente lunghe).

Fase 9

10 x2

Un x8

1 1 10 10

A 10

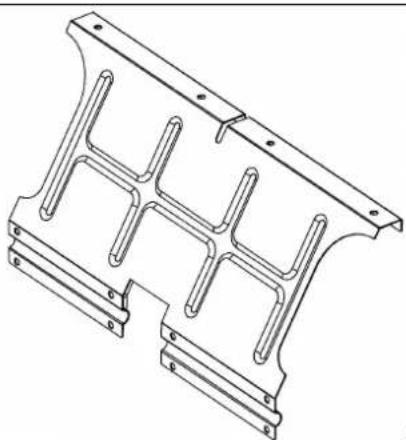

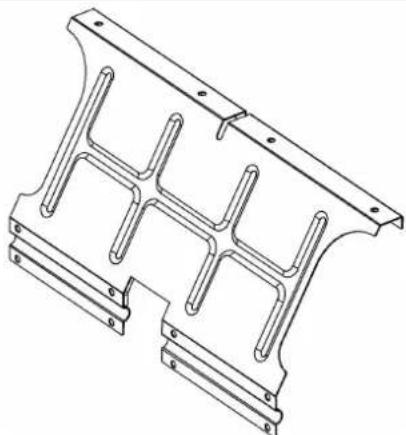

Far passare l'albero di ferro (11) attraverso la fessura tra le piastre di ferro (10) e inse trazione (12) nella posizione centrale.
Attenzione: La barra di trazione deve essere installata nella direzione indicata nello

Fase 12

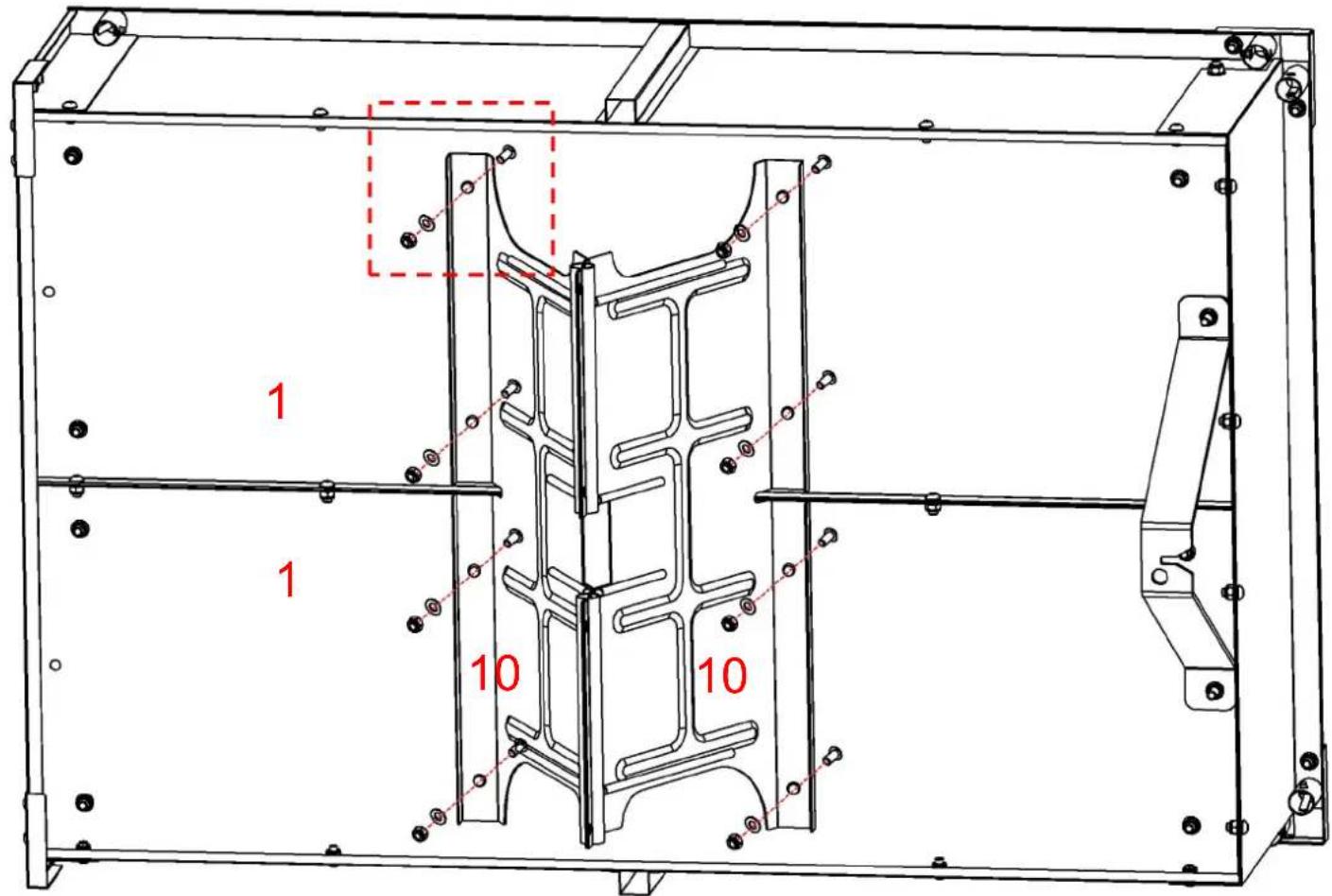

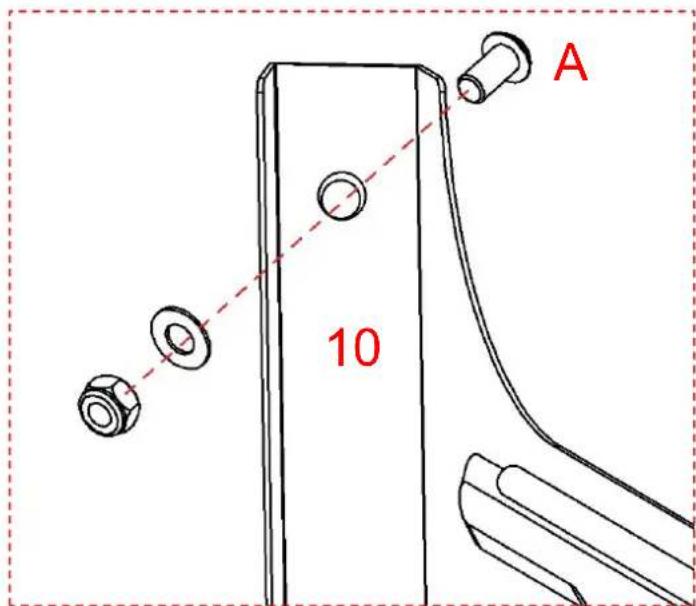

Durante il fissaggio e il collegamento delle due piastre di ferro (10), fissare i restanti 4 le viti (A).

Attenzione: per il momento non serrare le viti in questa fase; saranno serrate comp in fasi successive.

Stringere completamente tutte le 16 viti che fissano la piastra di ferro (10) .

Fase 15

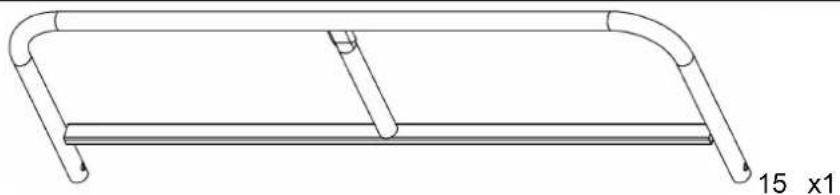

Inserire con precisione il guardrail (14;15) nel foro di montaggio laterale.

Fase 16

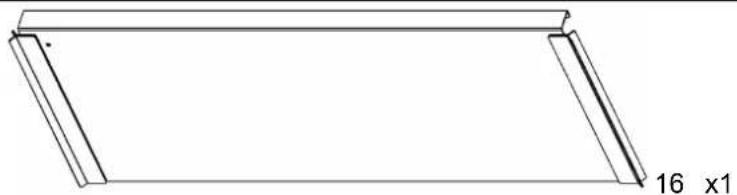

Inserire con precisione la piastra posteriore (16) nella fessura di montaggio laterale.

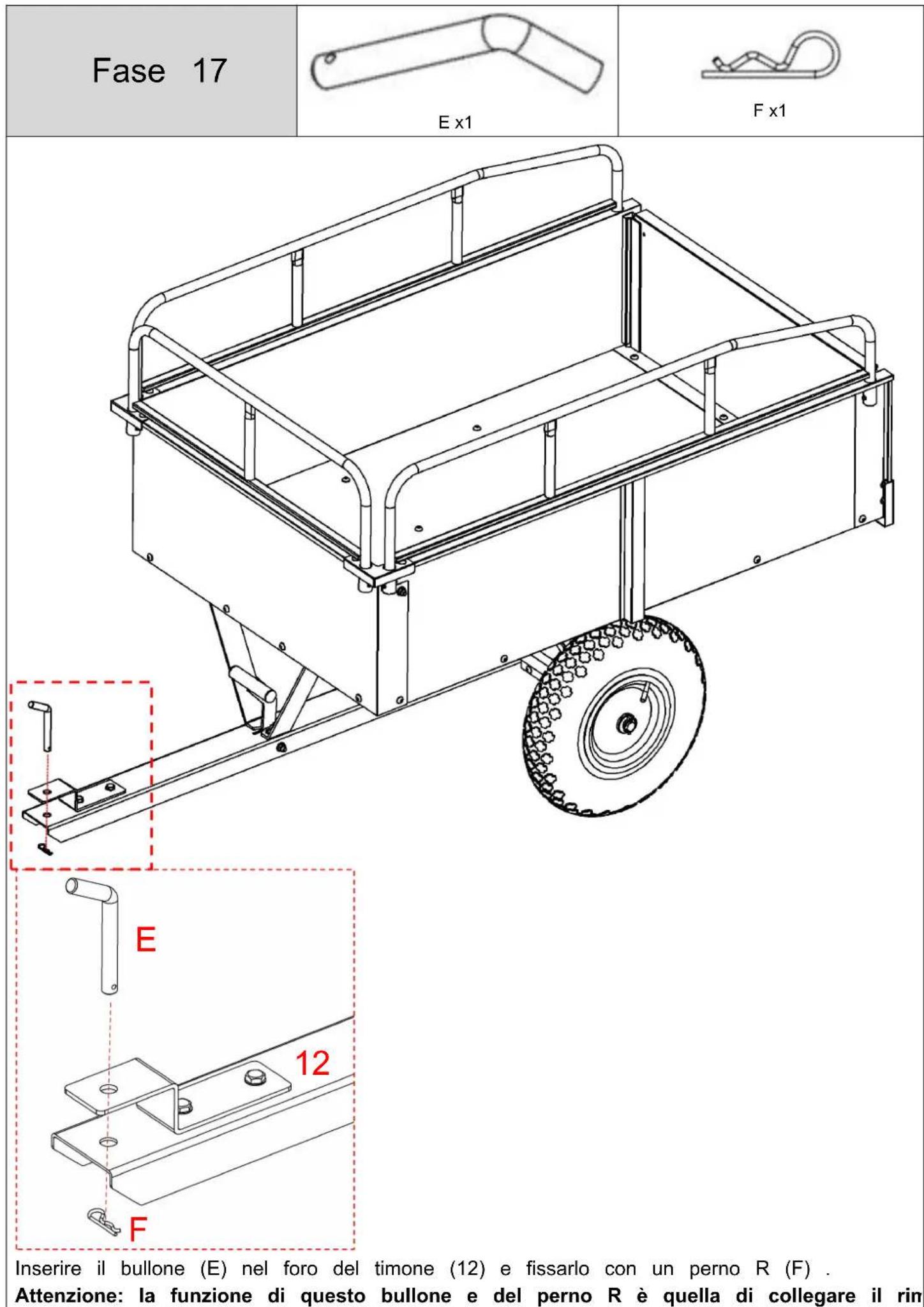

Fase 17 E x1 F x1 E 12 F Inserire il bullone (E) nel foro del timone (12) e fissarlo con un perno R (F). Attenzione: la funzione di questo bullone e del perno R è quella di collegare il rim

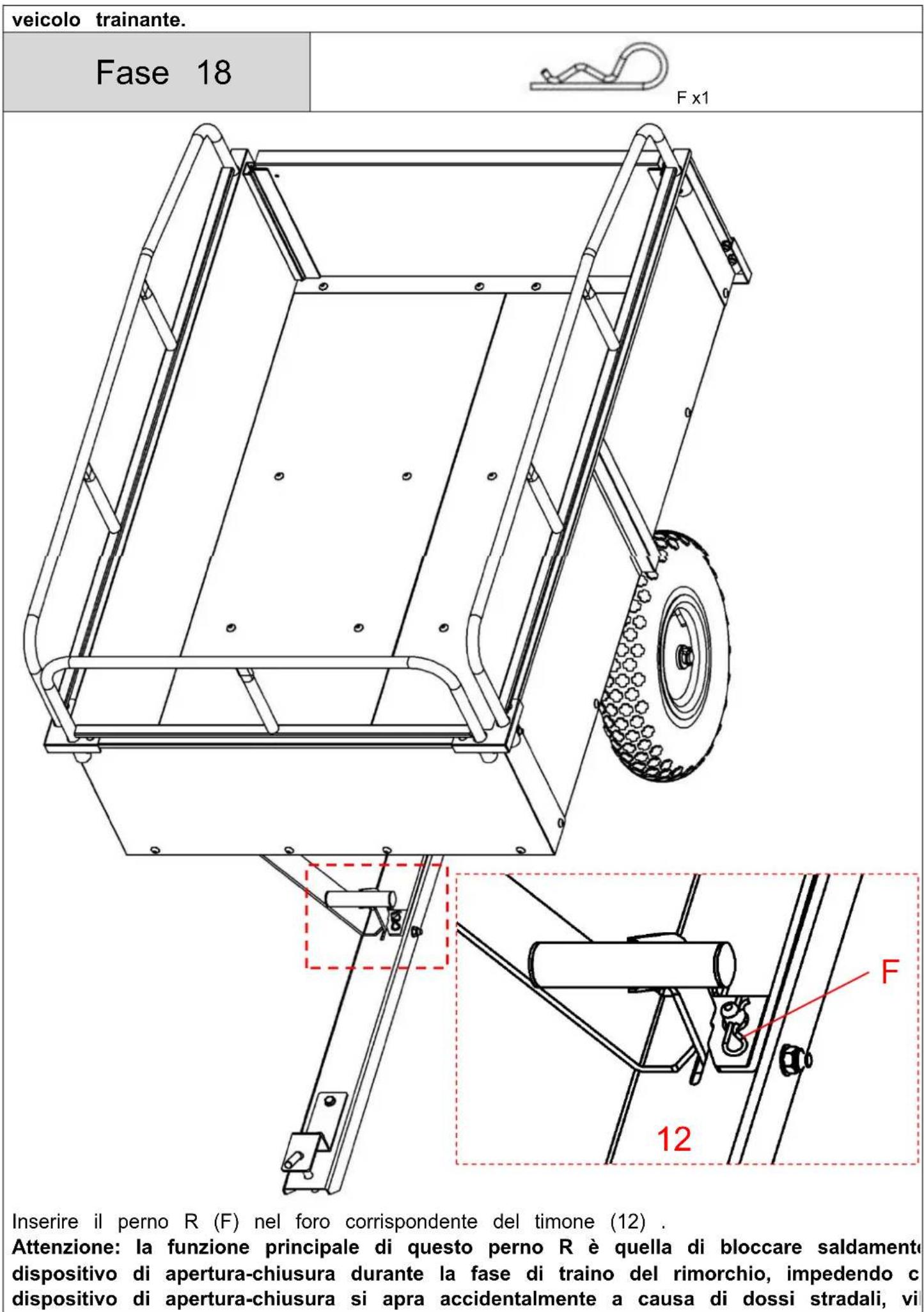

veicolo trainante. Fase 18 F x1 Inserire il perno R (F) nel foro corrispondente del timone (12) . Attenzione: la funzione principale di questo perno R è quella di bloccare saldamento dispositivo di apertura-chiusura durante la fase di traino del rimorchio, impedendo c dispositivo di apertura-chiusura si apra accidentalmente a causa di dossi stradali, vi

ecc. durante il trasporto, garantendo così la sicurezza e la stabilità del processo di trasporto.

PRODUCT PARAMETER

Modello	BTC002C
Volume	12 piedi ^3 ~ 15 piedi ^3
Dimensioni della carrozza	1170*760*500mm
Capacità di carico massima	750 libbre
