| Marca | Vevor |
| Modelo | BTC002C |
| Tipo de producto | Remolque de jardín |
| Volumen | 12 a 15 pies³ (0,34 a 0,42 m³) |
| Dimensiones (Largo x Ancho x Alto) | 1170 x 760 x 500 mm |
| Capacidad de carga máxima | 340 kg (750 lb) |
| Material principal | Acero |
| Número de ruedas | 2 |
| Tipo de ruedas | Neumáticas |
| Sistema de enganche | Barra de tiro con perno y pasador en R |
| Uso previsto | Transporte de materiales de jardín, herramientas, etc. |
| Montaje requerido | Sí, por 2 personas en aproximadamente 20 minutos |
| Piezas de repuesto disponibles | Sí, a través del fabricante |
| Mantenimiento | Limpieza con agua, inspección antes de cada uso |
| Almacenamiento | En un lugar seco y limpio |
| Precauciones de seguridad | No sentarse ni pararse sobre el remolque |
| No exceder la carga máxima | Riesgo de lesiones y daños |
| Inspección antes de uso | Verificar que todas las piezas estén apretadas y sin daños |
| Uso en superficie plana | Recomendado para la estabilidad |
| Garantía | Consulte el manual o el sitio web de Vevor |
Preguntas frecuentes - BTC002C Vevor
Preguntas de los usuarios sobre BTC002C Vevor
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Remolque de jardín en formato PDF gratis! Encuentra tus instrucciones BTC002C - Vevor y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. BTC002C de la marca Vevor.
MANUAL DE USUARIO BTC002C Vevor
Para ver el video de instalación, escanee el código QR para acceder.
Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho de interpretar este manual. La apariencia del producto dependerá del producto que haya recibido. Rogamos que nos disculpe si no le informamos de nuevo si hay actualizaciones.
tecnológicas o de software en nuestro producto.
ADVERTENCIA:
Lea este material antes de usar este producto. De lo contrario, podría sufrir lesiones graves.
Precauciones de montaje
- Ensamble únicamente según estas instrucciones. Un montaje incorrecto puede causar peligros.
- Use gafas de seguridad aprobadas por ANSI y guantes de trabajo resistentes durante el montaje.
- Mantenga el área de reunión limpia y bien iluminada.
- Mantenga a los transeúntes fuera del área durante el montaje.
- No se reúna si está cansado o bajo la influencia del alcohol, drogas o medicamentos.
- Las capacidades del producto se aplican únicamente a productos ensamblados de forma correcta y completa.
- Móntelo sobre una superficie plana, nivelada, dura y lisa capaz de soportar de forma segura el remolque de jardín.
- Para obtener más información sobre las piezas que se enumeran en las siguientes páginas, consulte el diagrama de montaje de este manual. Desembale y separe todas las piezas en un área de trabajo limpia.
- Se estima que la instalación de este producto puede completarse en 20 minutos por personas.
- Dado que se requiere una gran cantidad de tornillos para ensamblar este producto, proporcionamos tornillos de repuesto. Por lo tanto, no se preocupe si le sobran tornillos después de completar el ensamblaje.
Tome precauciones
- NO SE SIENTE NI SE PARE SOBRE ESTE ARTÍCULO.
- Este producto no es un juguete. No permita que los niños jueguen con él ni se suban sobre él.
- No exceda las capacidades de peso especificadas.
- Úselo únicamente sobre una superficie plana, nivelada, dura y lisa que pueda soportar de manera segura un remolque de jardín completamente cargado.
- Úselo únicamente según lo previsto.
- Inspeccione antes de cada uso; no lo utilice si las piezas están sueltas o dañadas.
GUARDE ESTE MANUAL

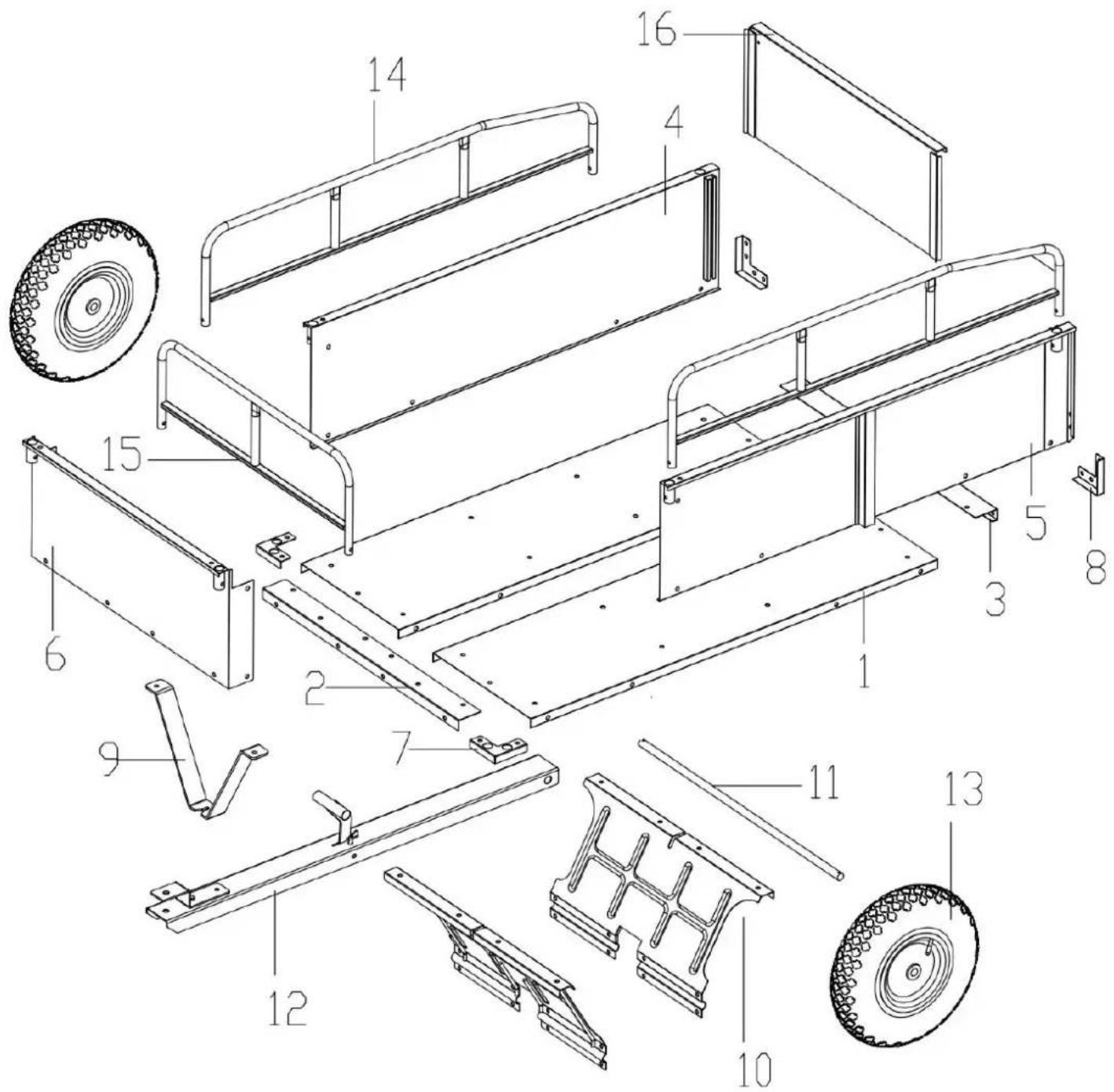

LISTA DE PIEZAS
| No. | Parte | CAN TIDA D. | No. | Parte | CAN TID AD. |
| 1 | ![]() | 2 | 2 | ![]() | 1 |
| 3 | ![]() | 1 | 4 | ![]() | 1 |
| 5 | ![]() | 1 | 6 | ![]() | 1 |
| 7 | ![]() | 2 | 8 | ![]() | 2 |
| 9 | ![]() | 1 | 10 | ![]() | 2 |
| 11 | ![]() | 1 | 12 | ![]() | 1 |
| 13 | ![]() | 2 | 14 | ![]() | 2 |
| 15 | ![]() | 1 | 16 | ![]() | 1 |
| A | M8*15 mm | 54 | B | M8*30 mm | 2 |
| do | ![]() | 4 | D | ![]() | 2 |
| mi | ![]() | 1 | F | ![]() | 2 |
![]() | 1 | ![]() | 1 | ||

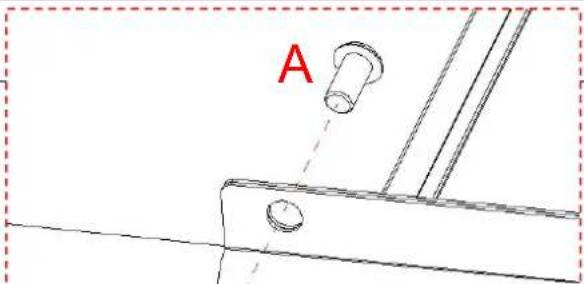

Cierre las dos placas base (1 x 2) y alinéelas, luego fíjelas con los tornillos (A).
| Paso 2 | ![]() |
Un x8 | ![]() |

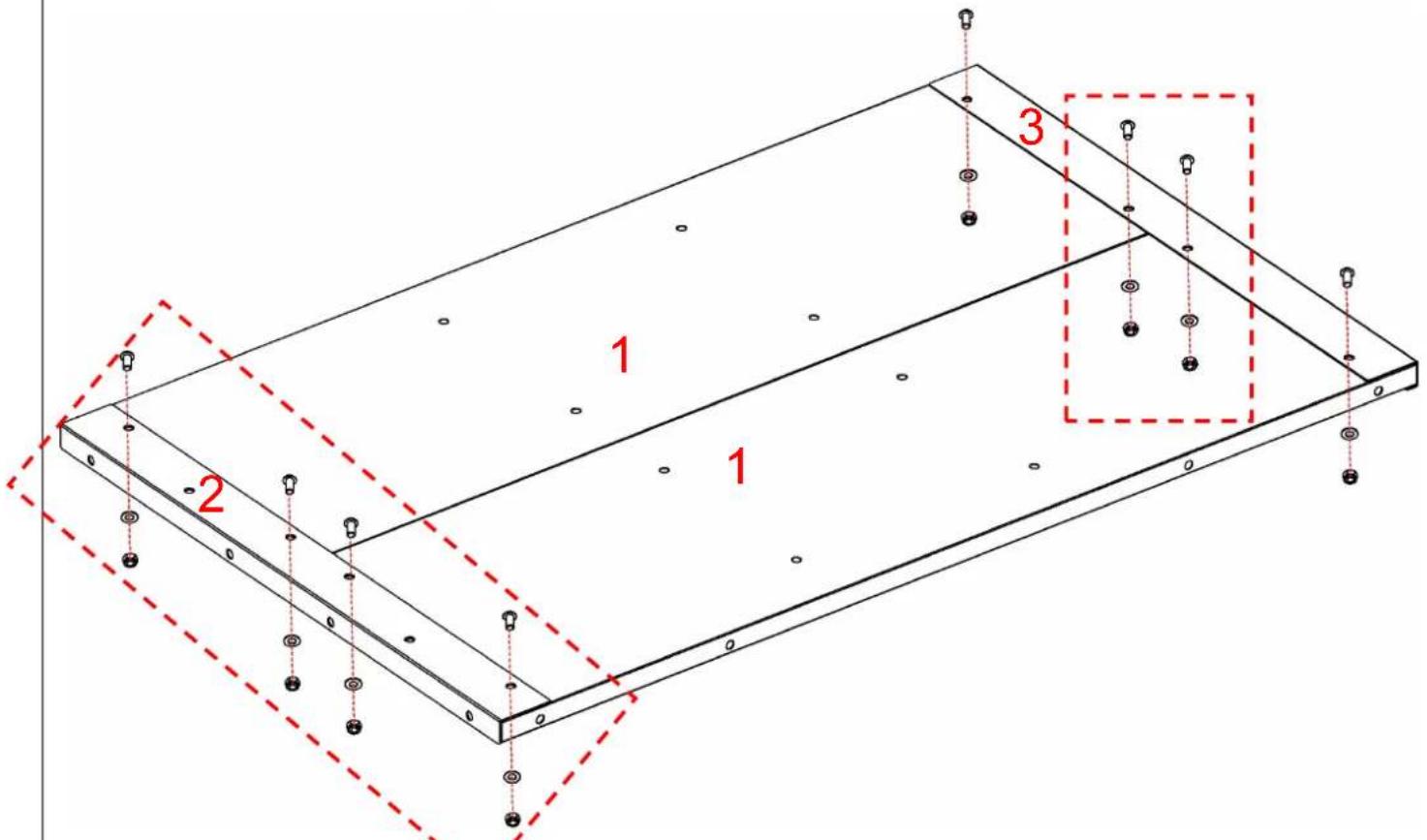

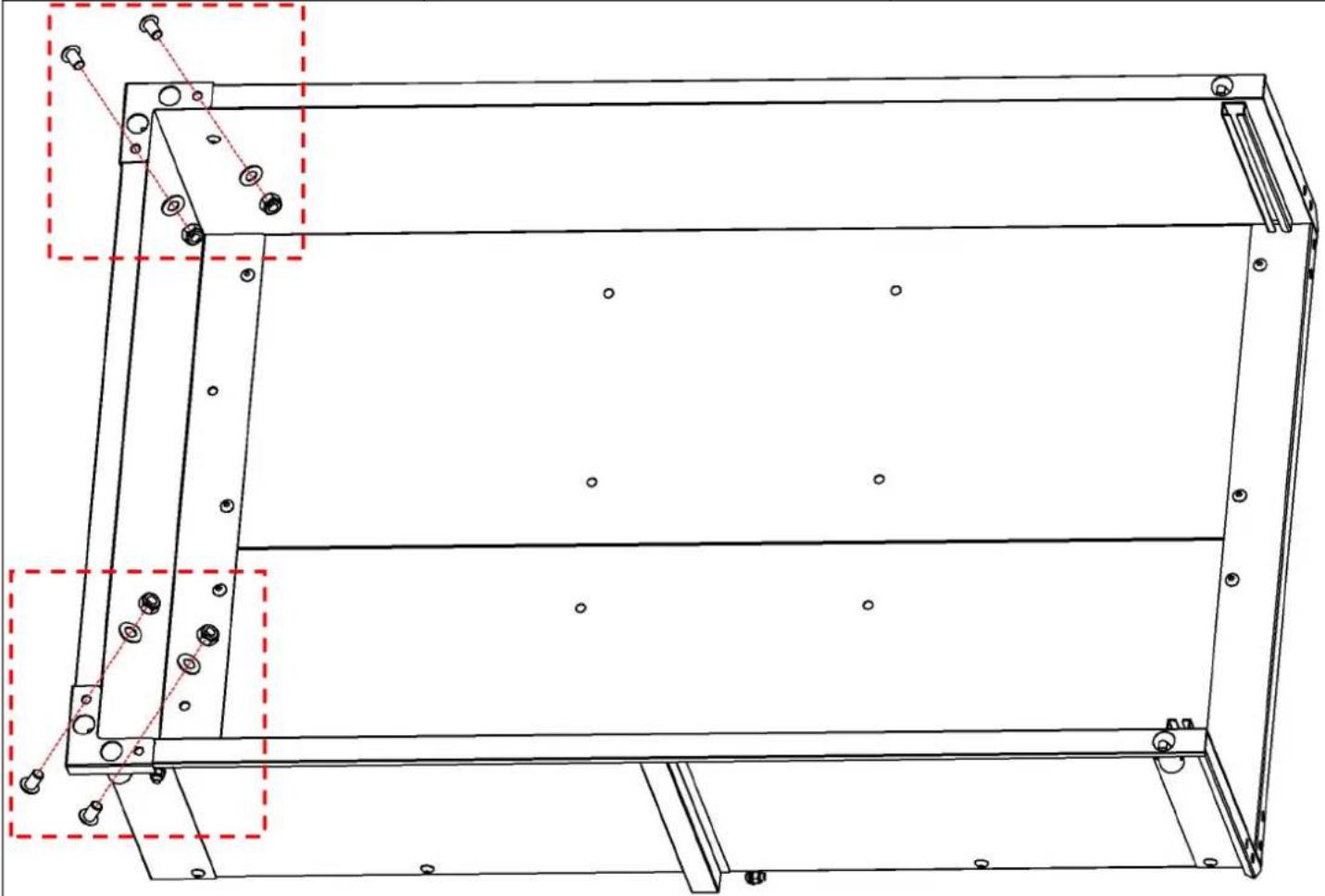

- Gire la placa base (1) hacia el otro lado y luego instálela.

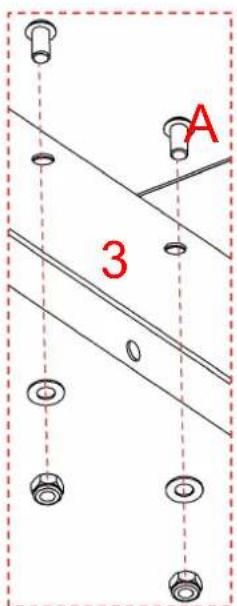

- Coloque los ángulos de hierro (2;3) en ambos extremos respectivamente y fíjelos con tornillos (A).

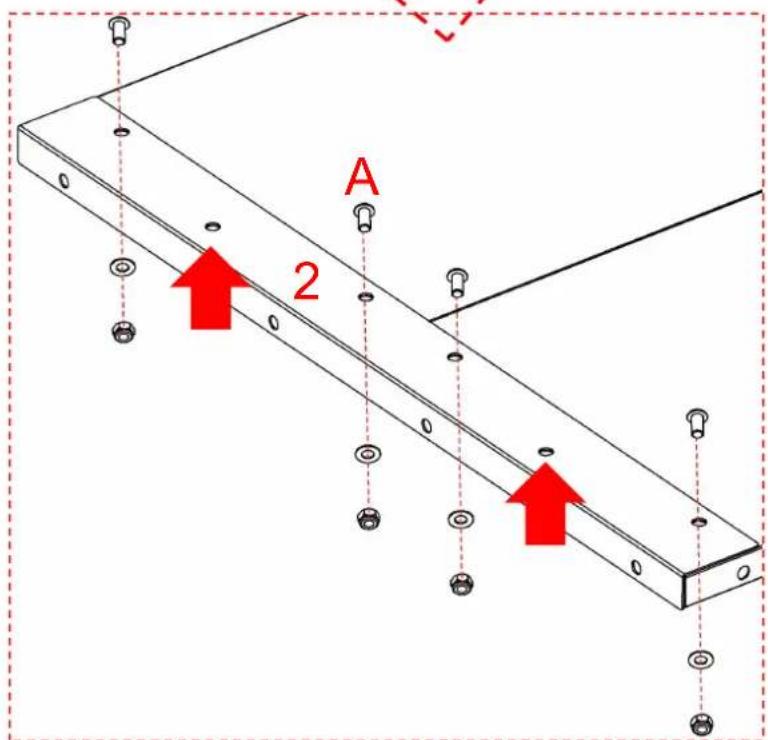

Precaución: No atornille los dos orificios de montaje marcados con la flecha en el
hierro (2) por el momento; están reservados para su uso en los pasos de instalación posteriores.
Paso 3
Precaución: No instale tornillos en el orificio marcado (indicado por la flecha en el lateral). Este orificio está reservado para un paso posterior de montaje.
Paso 4

Precaución: No instale tornillos en el orificio marcado (indicado por la flecha en el lateral). Este orificio está reservado para un paso posterior de montaje.

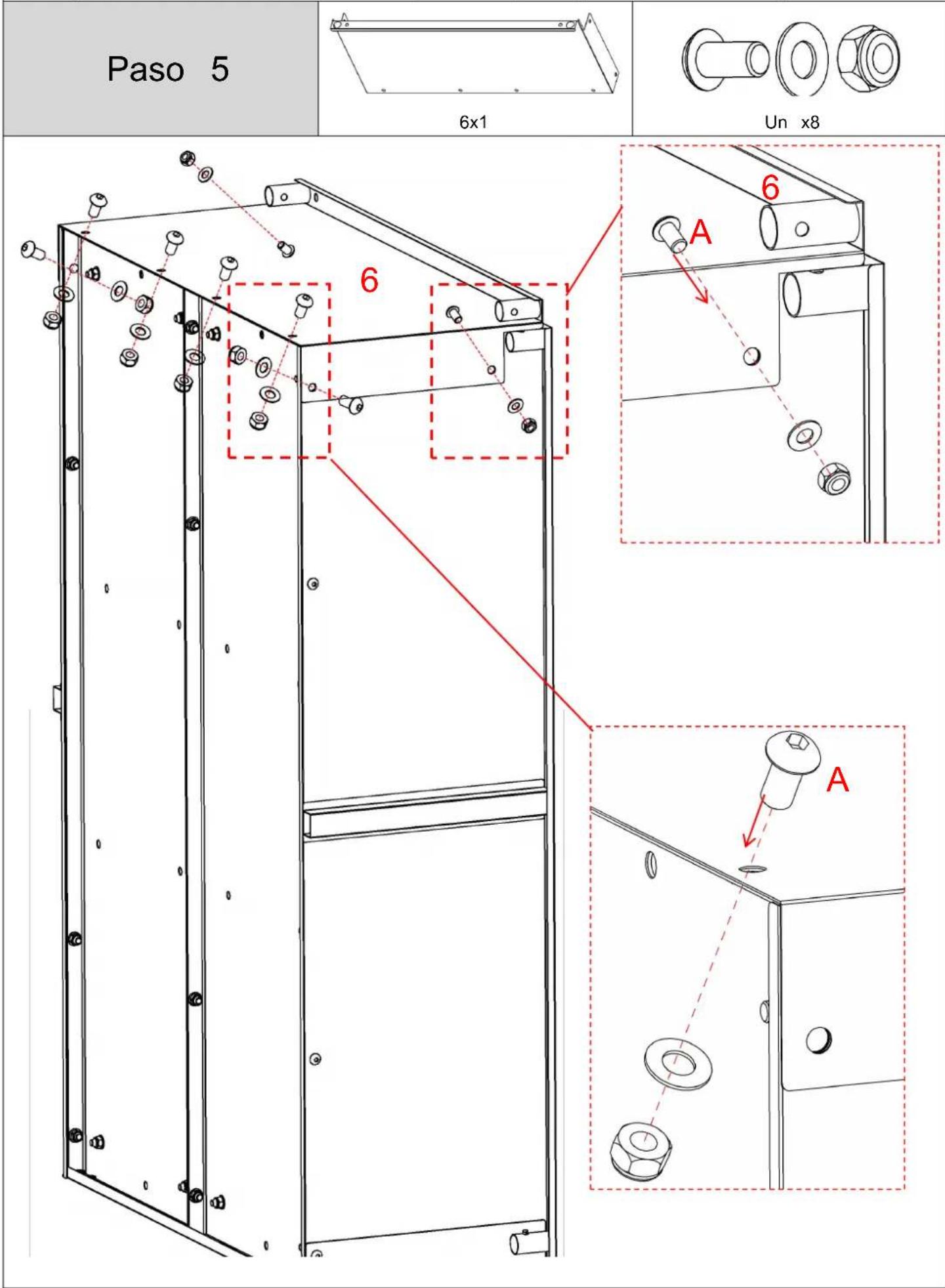

| Alinee el panel frontal (6) con los paneles laterales y la placa base, luego fijelos con la Precaución: Preste atención a la dirección de instalación de los tornillos. | ||
| Paso 6 | 7 x 2 | Un x4 |
![]() | ||
![]() | ![]() | |

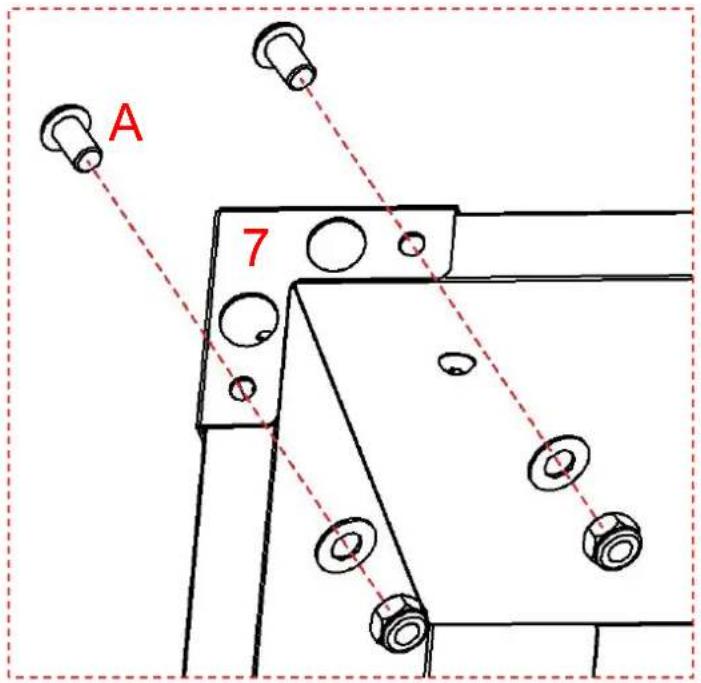

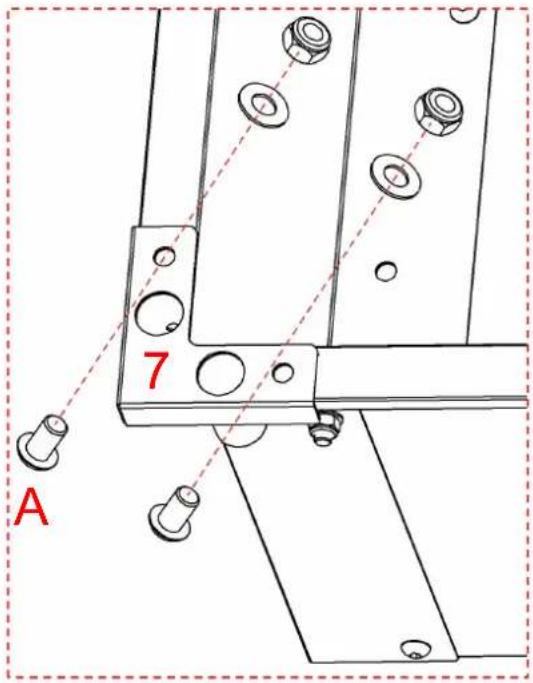

| Coloque la chapa de hierro (7) en el panel frontal y los paneles laterales y fijela con | ||

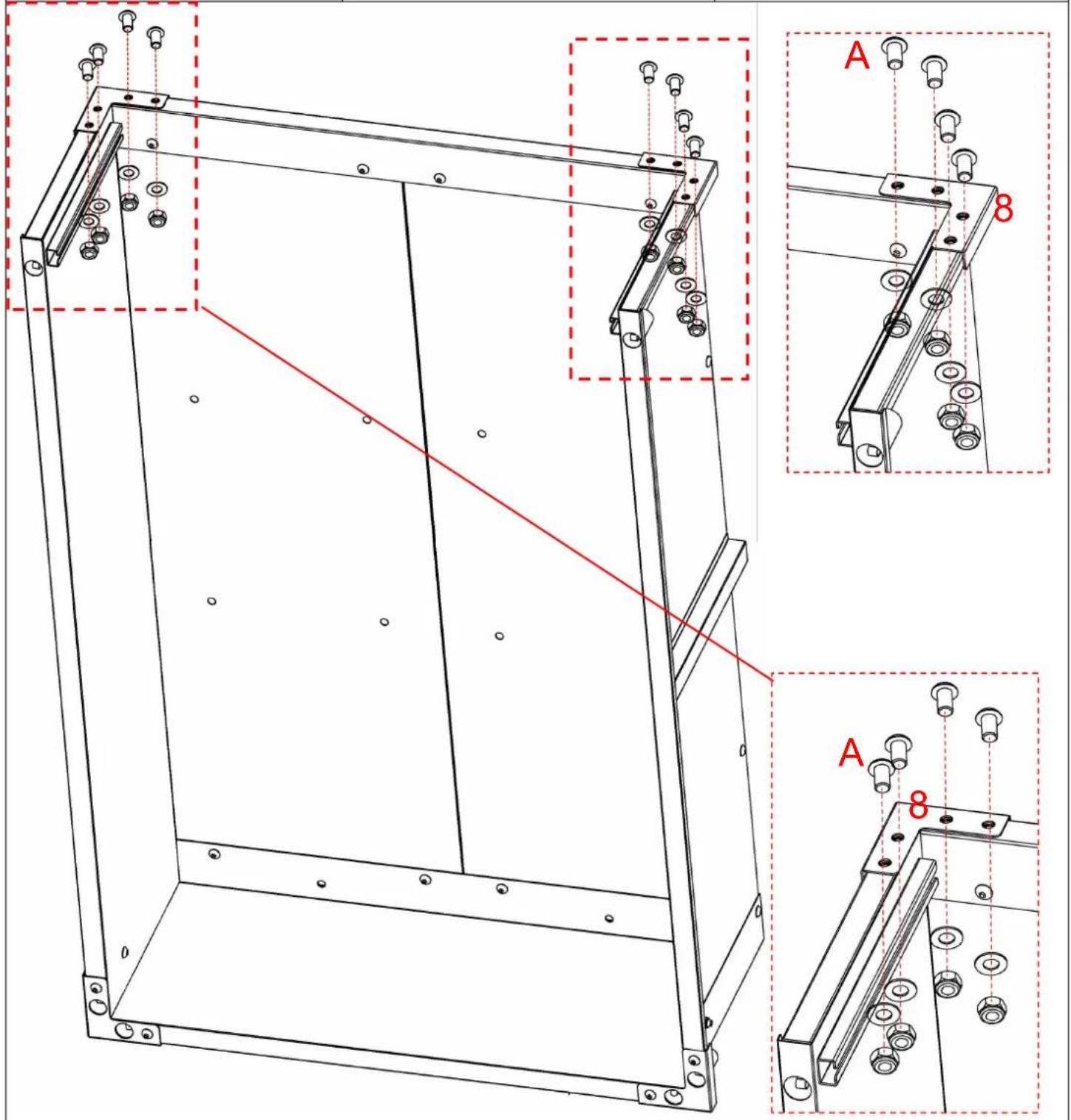

| Paso 7 | 8x1 | Un x8 |
![]() | ||

B
9
B

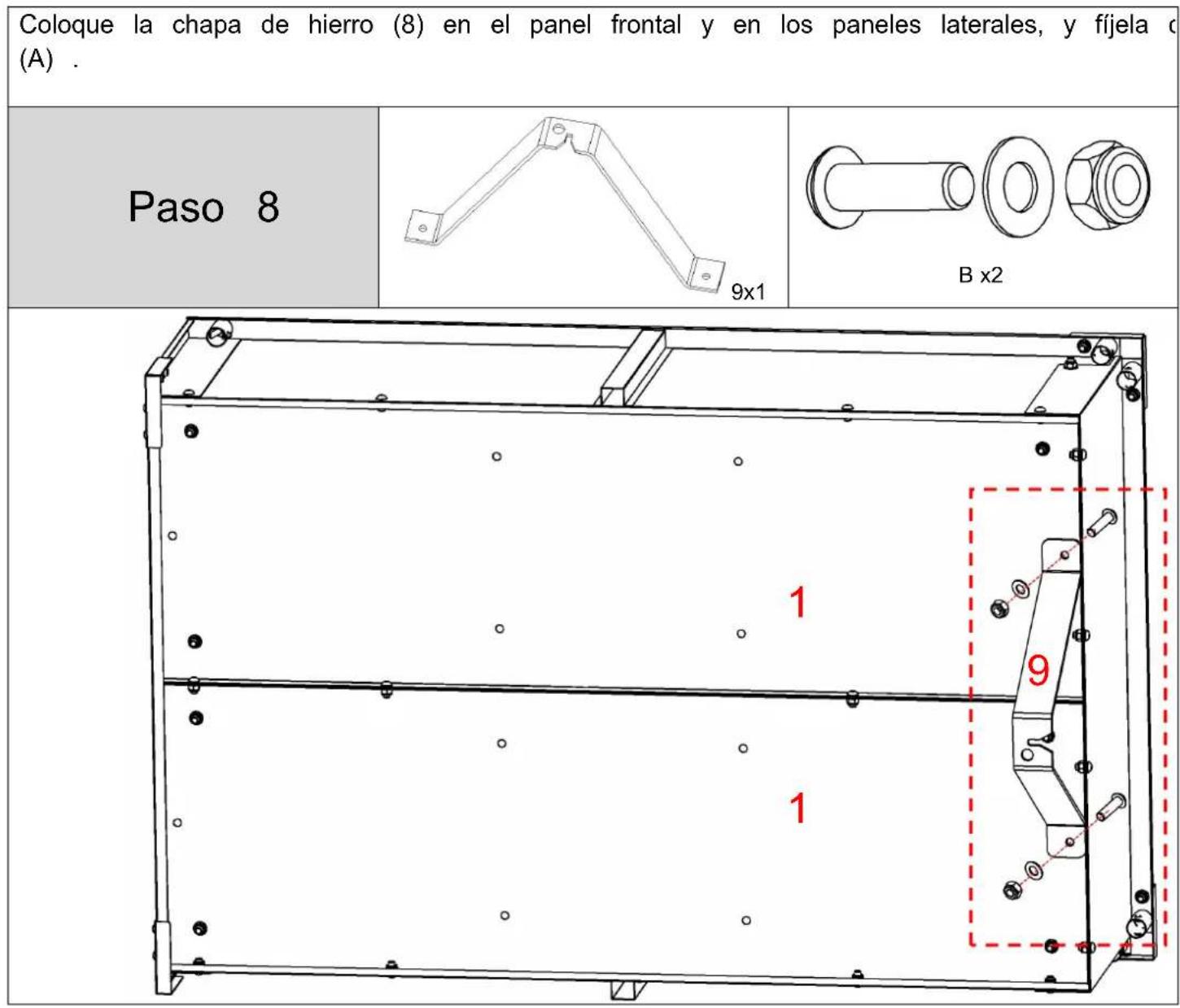

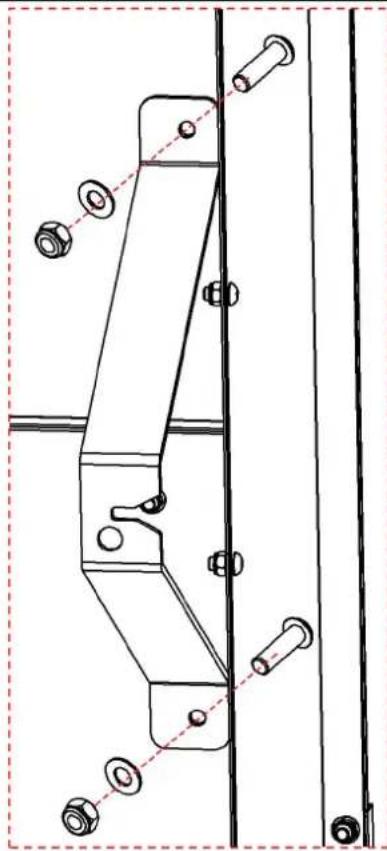

Instale el soporte en forma de V (9) en la placa base y fíjelo con los tornillos correspondientes (estos tornillos son relativamente largos).
Paso 9

Pase el eje de hierro (11) a través de la ranura entre las placas de hierro (10) e inserte la barra de tracción (12) en la posición media. Precaución: La barra de tracción debe instalarse en la dirección que se muestra en el
diagrama.
| Paso 12 |

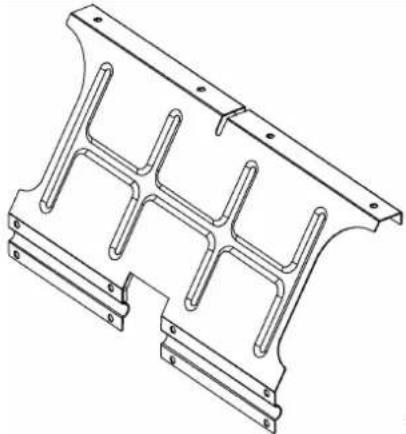

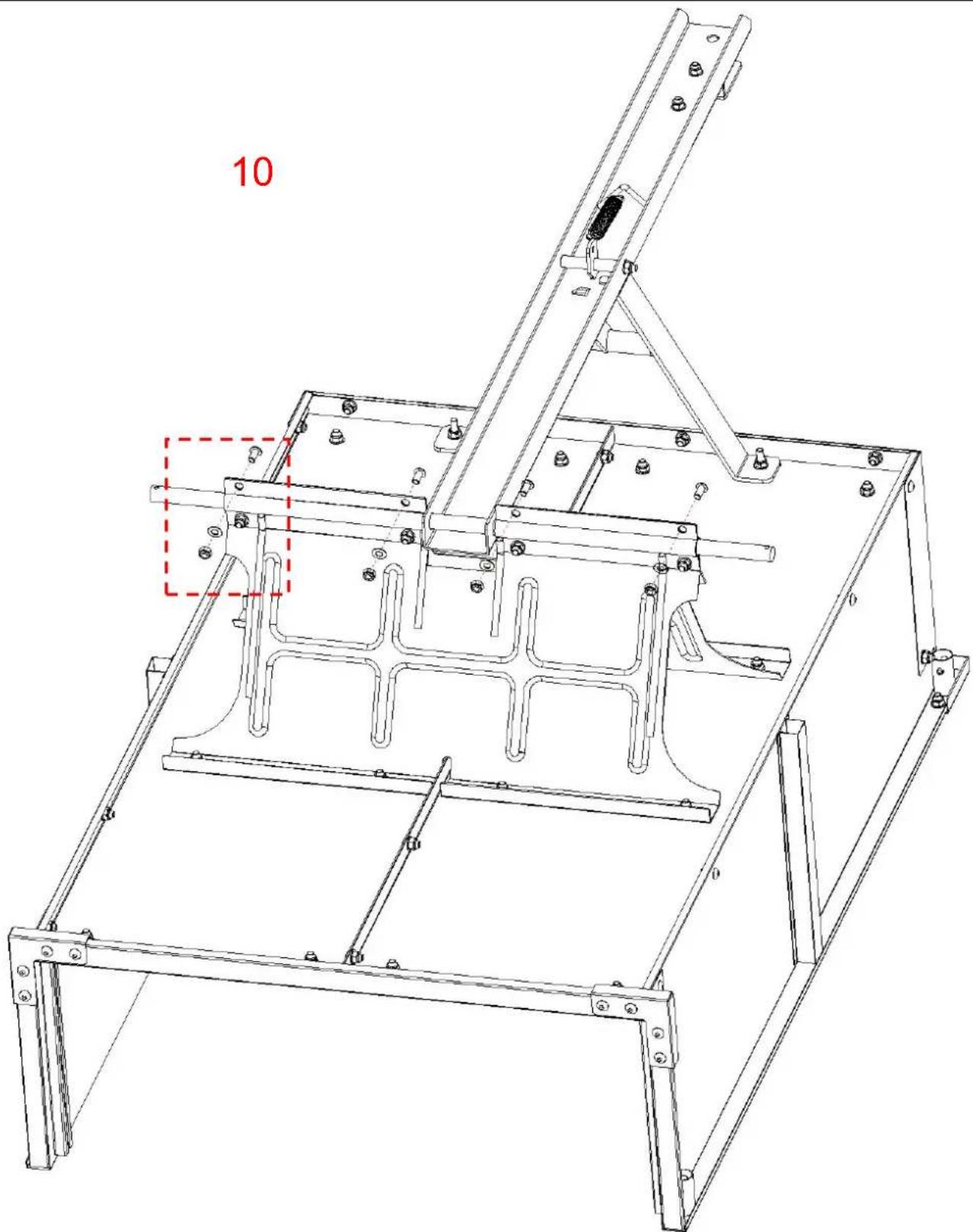

Al fijar y conectar las dos placas de hierro (10), fije los 4 orificios para tornillos restantes con los tornillos (A).
Precaución: No apriete los tornillos aquí por el momento; están reservados para un apriete completo en los pasos siguientes.
Apriete completamente los 16 tornillos que fijan la placa de hierro (10).
Paso 15

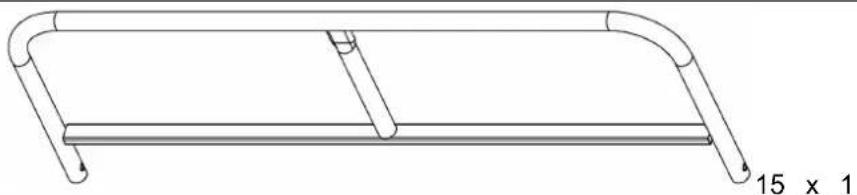

Inserte con precisión la barandilla (14;15) en el orificio de montaje lateral.
Paso 16

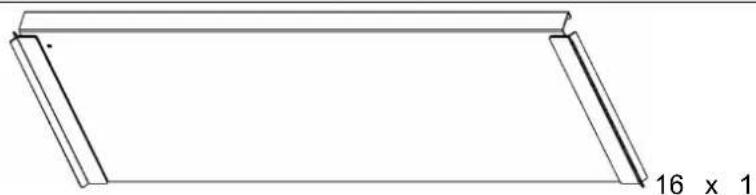

Inserte con precisión la placa trasera (16) en la ranura de montaje lateral.
| Paso 17 | E x1 | F x1 |

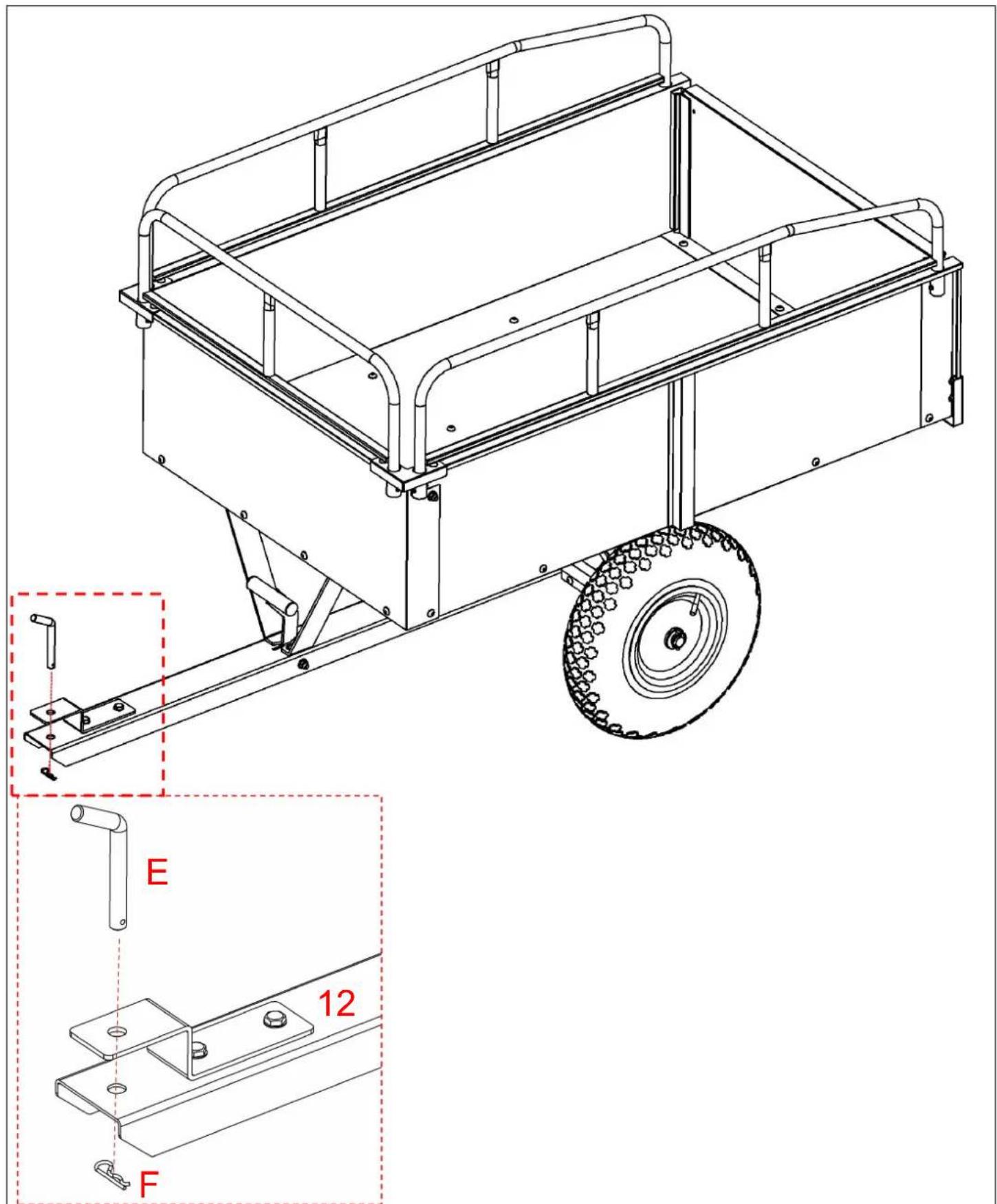

Inserte el perno (E) en el orificio de la barra de tiro (12) y fíjelo con un pasador R (Precaución: La función de este perno y pasador R es conectar el remolque al vehículo remolcador).
Paso 18

F x1

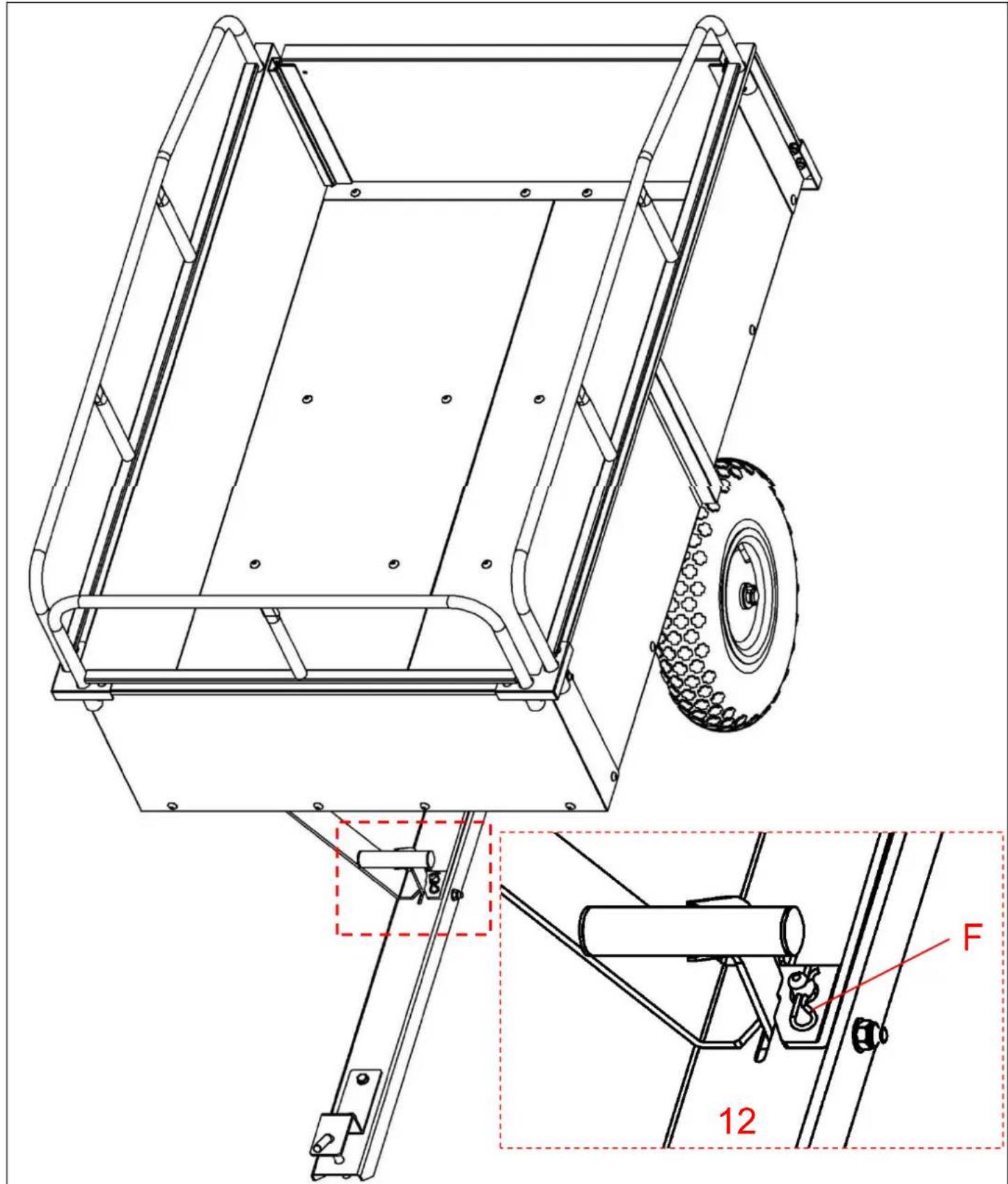

Inserte el pasador R (F) en el orificio correspondiente de la barra de tiro (12). Precaución: la función principal de este pasador R es bloquear firmemente el dispositivo de apertura y cierre durante la fase de remolque del remolque, evitando que el dispositivo de apertura y cierre se abra accidentalmente debido a baches en la carretera, vibraciones durante el transporte, lo que garantiza la seguridad y estabilidad del proceso de remolque.
PARÁMETROS DEL PRODUCTO
| Modelo | BTC002C |
| Volumen | 12 pies 3 ~ 15 pies 3 |
| Tamaño del carro | 1170*760*500 mm |
| Capacidad máxima de carga | 750 libras |
Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
REPRESENTANTE CE: E-CrossStu GmbH.
Mainzer Landstr.69, 60329 Fráncfort del Meno.
REPRESENTANTE DEL REINO UNIDO: YH CONSULTING LIMITED.
Importado a EE.UU.: Sanven Technology Ltd.
