TC4278 - Gartenanhänger Vevor - Kostenlose Bedienungsanleitung

Marke	Vevor
Modell	TC4278
Produkttyp	Gartenanhänger
Volumen	22 ft³ (623 L)
Abmessungen des Wagens	1490 × 735 × 575 mm (58,6 × 28,9 × 22,6 Zoll)
Maximale Tragfähigkeit	1600 lb (726 kg)
Rahmenmaterial	Stahl
Material der Ladefläche	Kunststoff (Matte)
Räder	2 Luftreifen mit Ventil
Anzahl der Räder	2
Anhängerkupplungssystem	Deichsel mit U-Stück und Bolzen
Seitenteile	Abnehmbar, 6 Paneele (4 Seiten, 1 vorne, 1 hinten)
Montage	Erforderlich, geschätzt 20 Minuten von 2 Personen
Erforderliche Werkzeuge	Schlüssel mitgeliefert (Schrauben, Unterlegscheiben, Muttern)
Sicherheit	Nicht setzen oder stehen; nicht von Kindern benutzen; Inspektion vor Gebrauch
Wartung	Schraubenanzug prüfen, Reifenluftdruck prüfen, Reinigung mit feuchtem Tuch
Ersatzteile	Ersatzschrauben, Bolzen, Unterlegscheiben mitgeliefert
Garantie	Siehe Hersteller
Hersteller	Shanghaimuxinmuyeyouxiangongsi, Shanghai, China
Importeure	Australien: SIHAO PTY LTD; USA: Sanven Technology Ltd.

Häufig gestellte Fragen - TC4278 Vevor

Welche Werkzeuge werden für die Montage des Anhängers benötigt?

Schrauben, Unterlegscheiben, Muttern und Bolzen sind im Lieferumfang enthalten. Nur grundlegende Werkzeuge wie ein Rollgabelschlüssel oder eine Stecknuss können zum Festziehen nützlich sein.

Was ist die maximale Tragfähigkeit des Modells TC4278?

Die maximale Tragfähigkeit beträgt 1600 lb (726 kg). Diese Grenze niemals überschreiten.

Wie fülle ich die Reifen des Anhängers auf?

Die Räder sind mit einem Ventil ausgestattet. Verwenden Sie eine geeignete Pumpe und überprüfen Sie den empfohlenen Druck (nicht angegeben, aber normalerweise zwischen 30 und 40 psi).

Kann ich den Anhänger mit einem Gartentraktor verwenden?

Ja, er ist zum Ziehen ausgelegt. Die Deichsel mit U-Stück passt an die meisten Standard-Gartentraktoren.

Wie lange dauert die Montage des Anhängers?

Der Hersteller schätzt 20 Minuten mit 2 Personen. Befolgen Sie die bebilderten Schritte in der Anleitung.

Kann der Anhänger auf abschüssigem Gelände verwendet werden?

Es wird empfohlen, ihn nur auf ebenem, hartem und glattem Untergrund zu verwenden. Steigungen erhöhen die Kipp- oder Kontrollverlustgefahr.

Wie pflege ich den Anhänger nach dem Gebrauch?

Reinigen Sie die Ladefläche und den Rahmen mit einem feuchten Tuch. Überprüfen Sie vor jedem Gebrauch den Schraubensitz und den Reifendruck. Lagern Sie ihn wettergeschützt.

Sind Ersatzteile verfügbar?

Ersatzschrauben, Unterlegscheiben und Bolzen sind im Paket enthalten. Für andere Teile (Räder, Seitenteile) kontaktieren Sie den Vevor-Kundendienst.

Hat der Anhänger eine Garantie?

Die Garantie hängt vom Händler ab. Konsultieren Sie die Allgemeinen Geschäftsbedingungen von Vevor oder kontaktieren Sie den Kundendienst.

Dürfen Kinder im Anhänger spielen?

Nein, es ist kein Spielzeug. Lassen Sie Kinder niemals im Anhänger sitzen oder stehen, weder im Stillstand noch in Bewegung.

BEDIENUNGSANLEITUNG TC4278 Vevor

Um auf das Installationsvideo zuzugreifen, scannen Sie bitte den QR-Code.

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung der Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- und Software-Updates informieren.

WARNUNG:

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden. Andernfalls kann es zu schweren Verletzungen kommen.

Vorsichtsmaßnahmen bei der Montage

1. Führen Sie die Montage ausschließlich gemäß dieser Anleitung durch. Eine unsachgemäße Montage kann zu Gefahren führen.
2. Tragen Sie während der Montage eine ANSI-zugelassene Schutzbrille und strapazierfähige Arbeitshandschuhe.
3. Halten Sie den Montagebereich sauber und gut beleuchtet.
4. Halten Sie während der Montage unbeteiligte Personen vom Bereich fern.
5. Montieren Sie nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
6. Die Produkteigenschaften gelten nur für ordnungsgemäß und vollständig montierte Produkte.
7. Gartenanhänger sicher tragen kann.
8. Weitere Informationen zu den auf den folgenden Seiten aufgeführten Teilen finden Sie im Montagediagramm dieses Handbuchs. Packen Sie alle Teile an einem sauberen Arbeitsbereich aus und trennen Sie sie.
9. Es wird geschätzt, dass die Installation dieses Produkts von 2 Personen in 20 Minuten abgeschlossen werden kann.
10. Da für die Montage dieses Produkts eine große Anzahl Schrauben erforderlich ist, werden Ersatzschrauben mitgeliefert. Sie müssen sich also keine Sorgen machen, wenn nach Abschluss der Produktmontage noch Schrauben übrig sind.

Vorsichtsmaßnahmen treffen

1. SITZEN ODER STEHEN SIE NICHT AUF DIESEM ARTIKEL.
2. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesem Artikel oder in dessen Nähe zu spielen.
3. Überschreiten Sie nicht die angegebene Gewichtskapazität.
4. Nur auf einer flachen, ebenen, harten und glatten Oberfläche verwenden, die einen beladenen Gartenanhänger sicher tragen kann.
5. Nur bestimmungsgemäß verwenden.
6. Vor jedem Gebrauch prüfen; nicht verwenden, wenn Teile lose oder beschädigt sind.

BEWAHREN SIE DIESES HANDBUCH AUF.

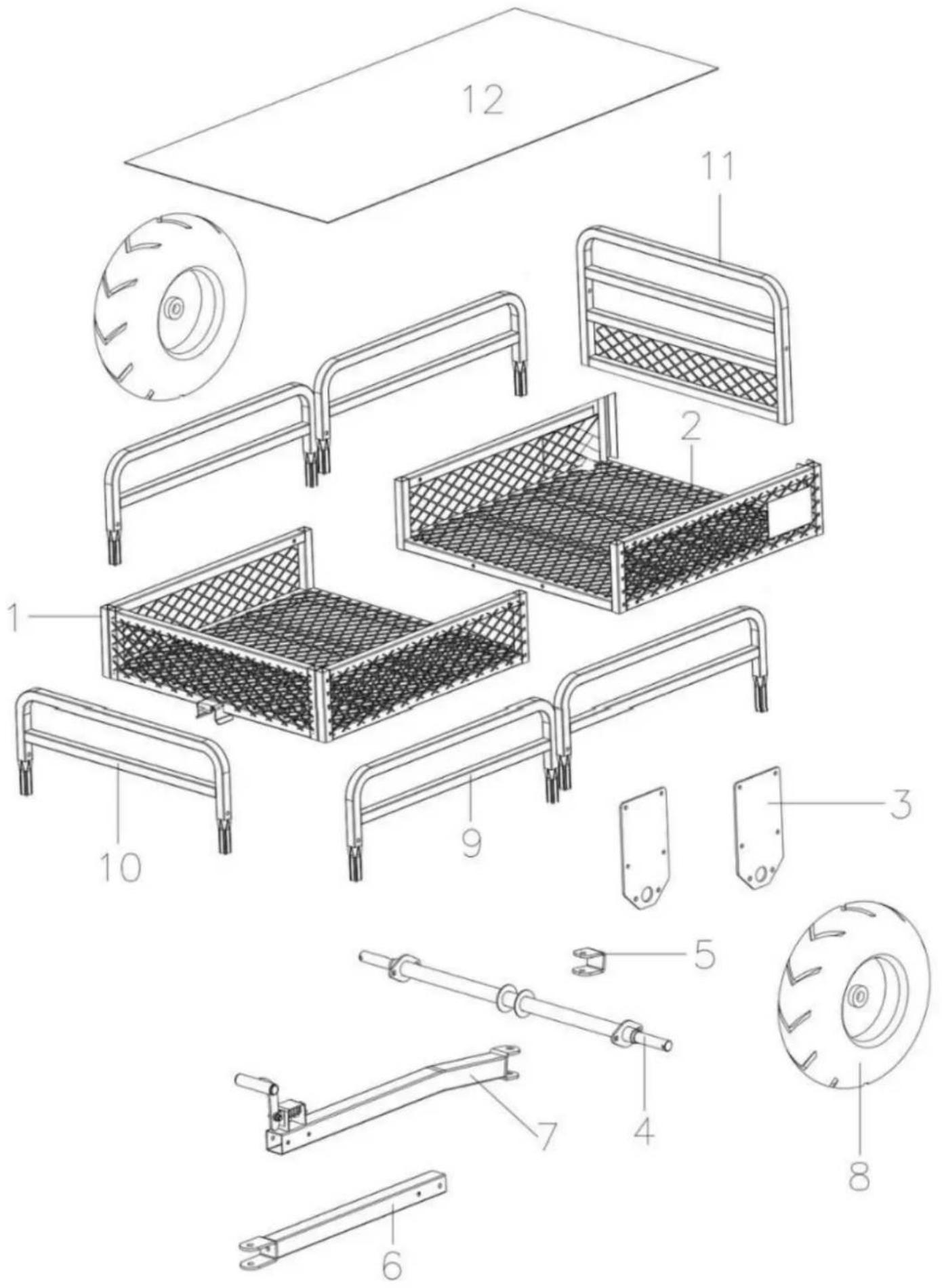

TEILELISTE

Nr.	Erklärendes Diagramm	Nr.	Erklärendes Diagramm

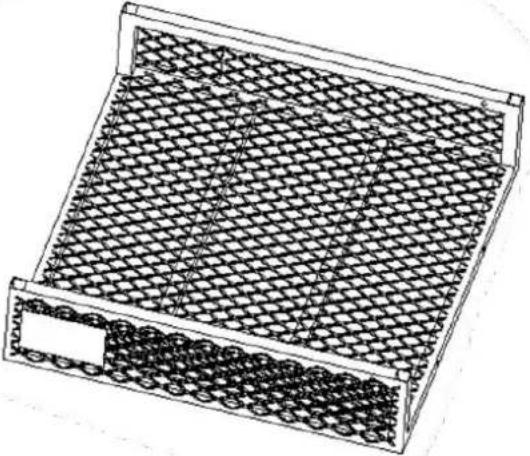

1	Rahmen A	2	Rahmen B
3	Feste Platte X2	4	Achse
5	U-förmiges Teil	6	Pleuelstange A
7	Pleuelstange B	8	Rad X2

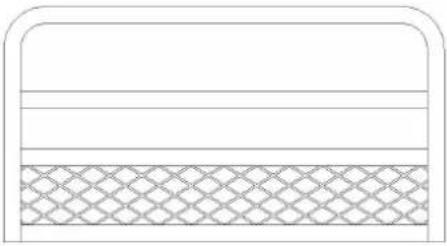

9	Linke und rechte Leitplanken X4	10	Vorderes Geländer
11	Hinteres Geländer	12	Kunststoffmatte
Nr.	Erklärendes Diagramm			Menge
A	Schraube M8*70 mm			5
B	Schrauben M8* 45 mm			8
C	Schrauben M10* 25 mm			4
D	Waschmaschine φ 50 * 3 mm			4
E	Schrauben M1 2 * 90 mm			1
F	O - Splint			2
G	Stift			1
H	R - Splintbolzen			1
ICH	D -Typ Splint			4

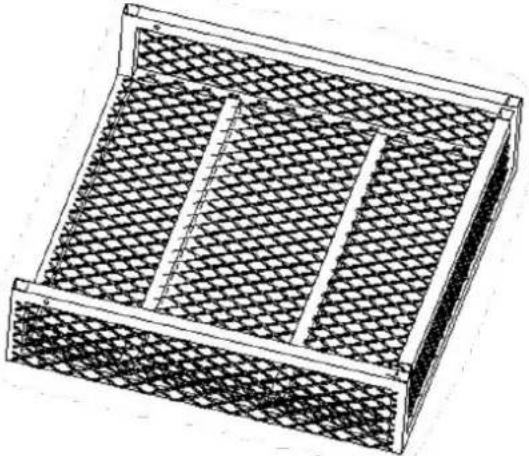

1. Richten Sie Rahmen A (Nr. 1) und Rahmen B (Nr. 2) in den richtigen Positionen aus (Wagenfläche nach unten).
2. Bei der Befestigung des Rahmens mit Schrauben ist zu beachten, dass die Unterlegscheiben entsprechend den Vorgaben in der Detailzeichnung verwendet werden müssen.
3. Ziehen Sie sie abschließend fest, um die Verbindung zu sichern.

SCHRITT 2

B x4 Schraube M8*45

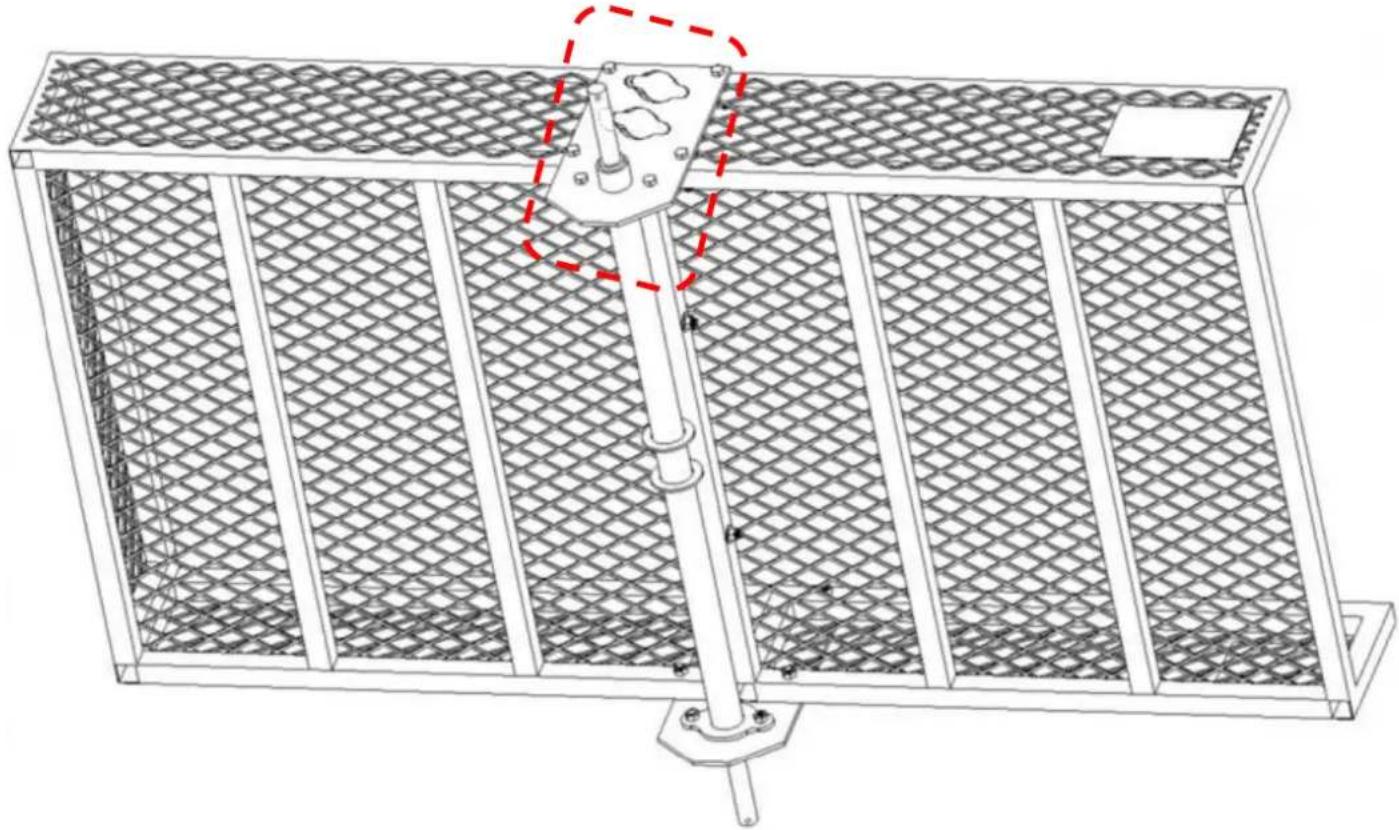

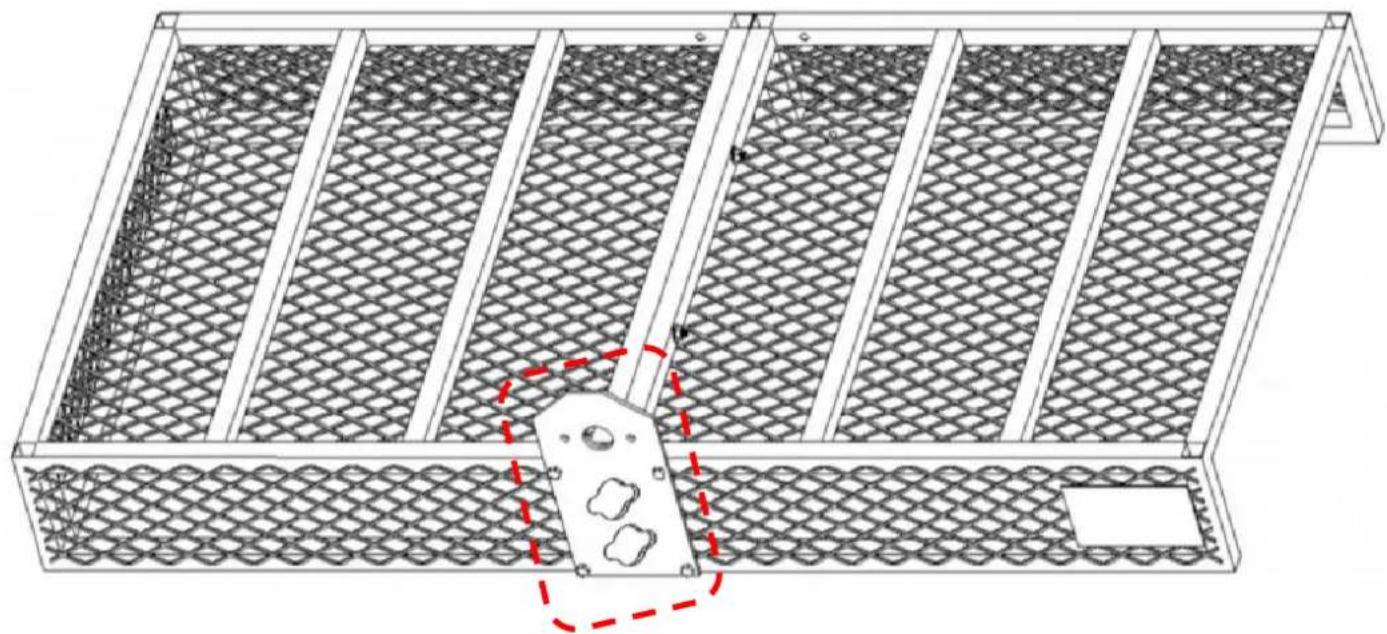

1. Installieren Sie die feste Platte (Nr. 3) am Rahmen.
2. Setzen Sie in die Befestigungslöcher zuerst die Schraube (Nr. B) ein. Setzen Sie dann Unterlegscheibe und Mutter in der Reihenfolge zur Befestigung auf.
3. Ziehen Sie sie abschließend fest, um die Verbindung zu sichern.

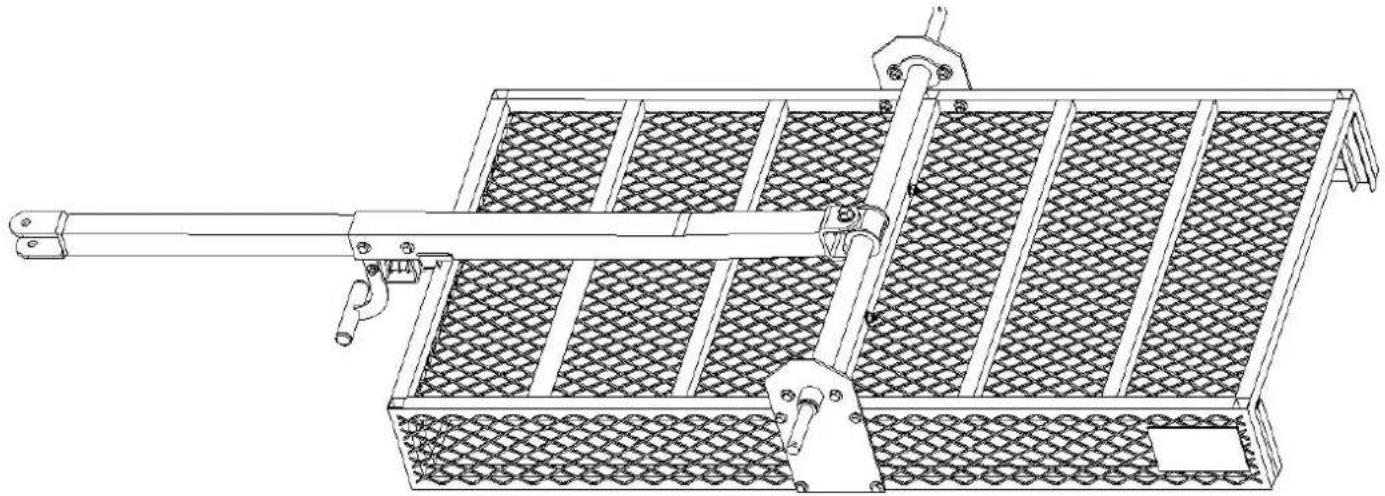

SCHRITT 3
4 x1	C x2 Schraube M10* 25
1. Setzen Sie die Achse (Nr. 4) in die Löcher der festen Platte (Nr. 3) ein .2. Setzen Sie die Schraube (Nr. C ) in die Verbindungslöcher zwischen der Achse und Platte ein. Legen Sie dann auf der anderen Seite die Unterlegscheibe und n ut der Reil3. Ziehen Sie sie abschließend fest, um die Verbindung zu sichern.

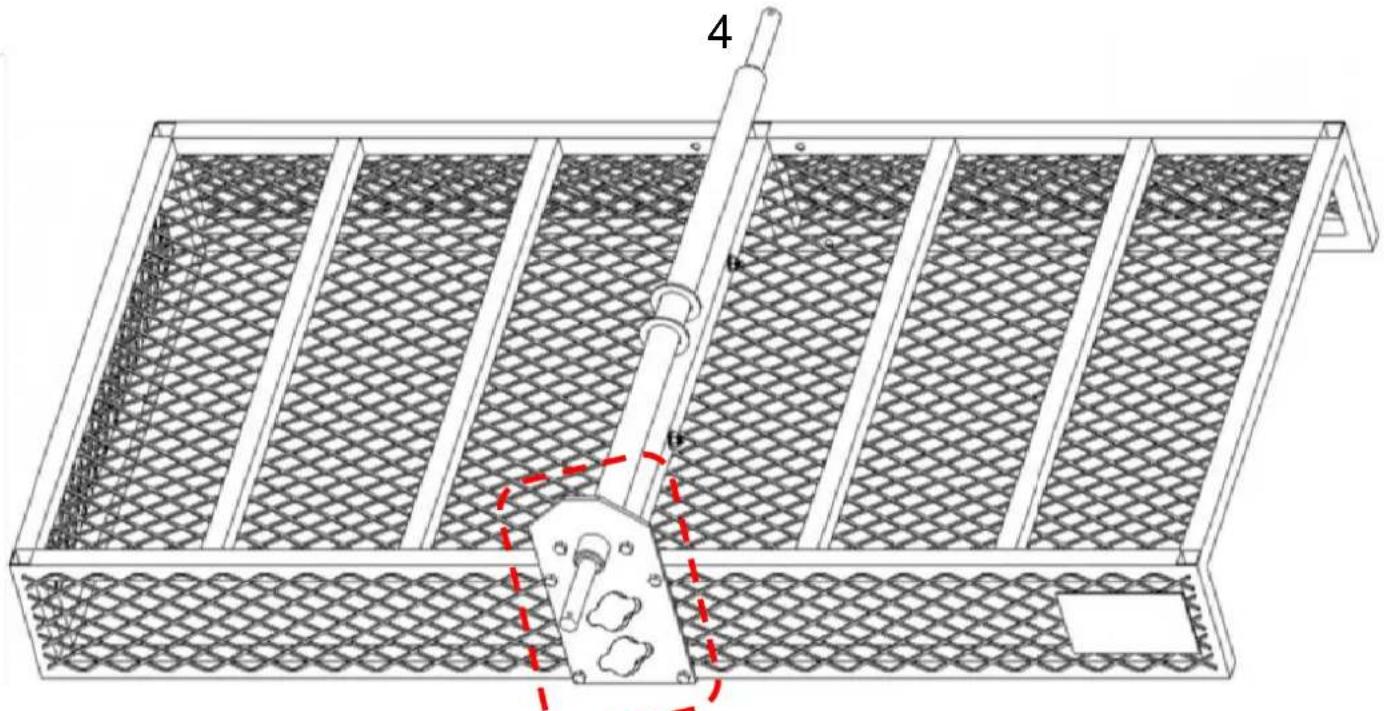

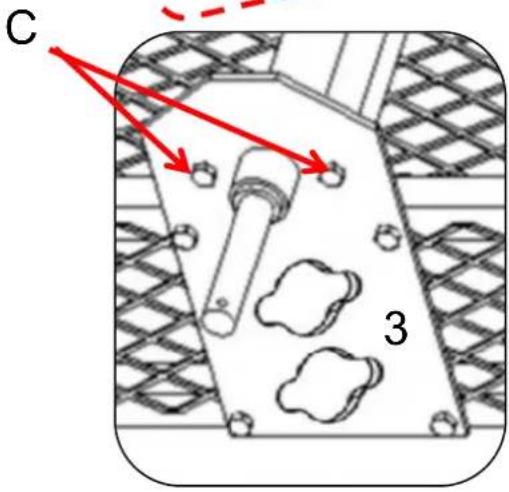

1. Setzen Sie die Achse (Nr. 4) in die Löcher der festen Platte (Nr. 3) ein.
2. Setzen Sie die Schraube (Nr. C) in die Verbindungslöcher zwischen der Achse und Platte ein. Legen Sie dann auf der anderen Seite die Unterlegscheibe und Mutter der Reihe nach auf.
3. Ziehen Sie sie abschließend fest, um die Verbindung zu sichern.

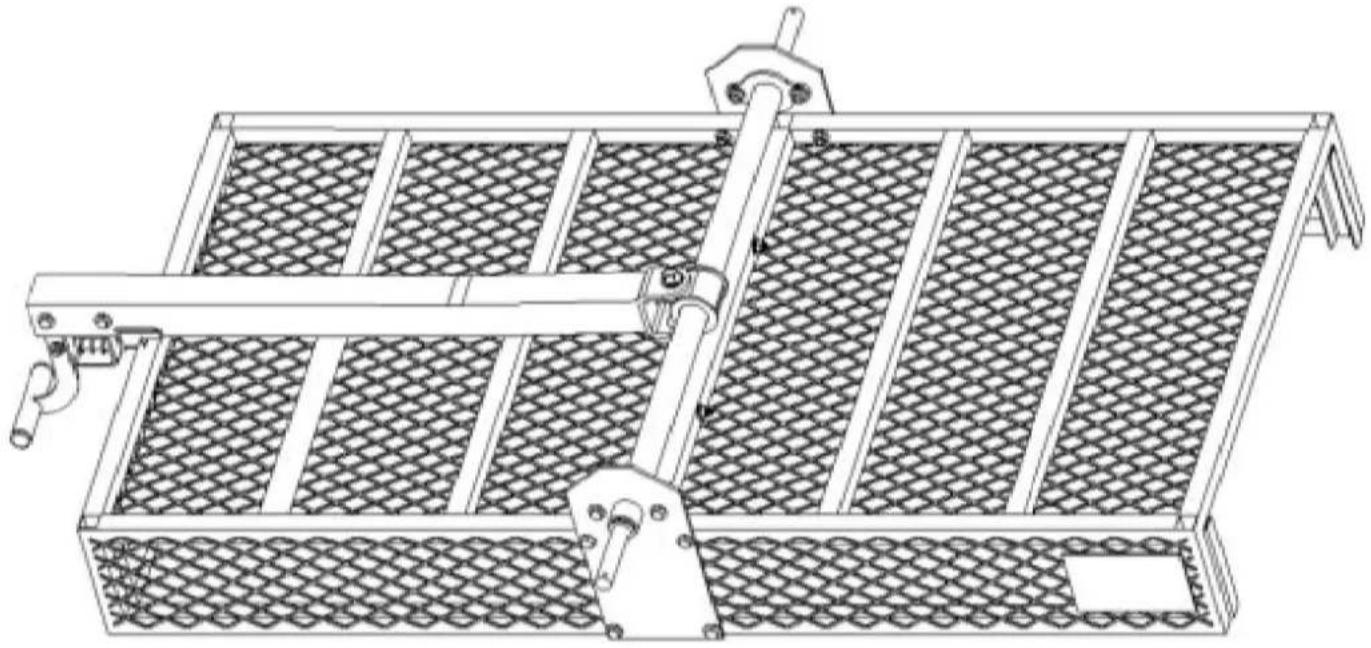

SCHRITT 4

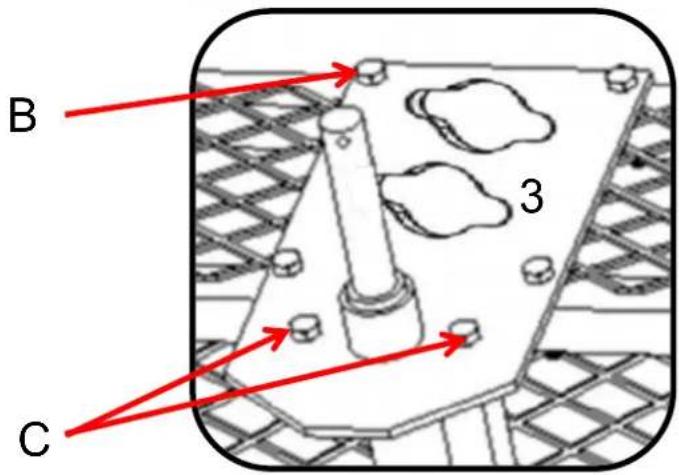

3 x1	B x4Schrauben M8* 45	C x2 Schraube M10* 25
1. Setzen Sie die Achse (Nr. 4) in die Löcher der festen Platte (Nr. 3) ein .2. Setzen Sie die Schrauben (Nr. B) und (Nr. C ) in die Verbindungslöcher zwischen defesten Platte ein. Legen Sie dann auf der anderen Seite die Unterlegscheibe und n ut c3. Ziehen Sie sie abschließend fest, um die Verbindung zu sichern.

1. Setzen Sie die Achse (Nr. 4) in die Löcher der festen Platte (Nr. 3) ein.
2. Setzen Sie die Schrauben (Nr. B) und (Nr. C) in die Verbindungslöcher zwischen der festen Platte ein. Legen Sie dann auf der anderen Seite die Unterlegscheibe und Mutter der Reihe nach auf.
3. Ziehen Sie sie abschließend fest, um die Verbindung zu sichern.

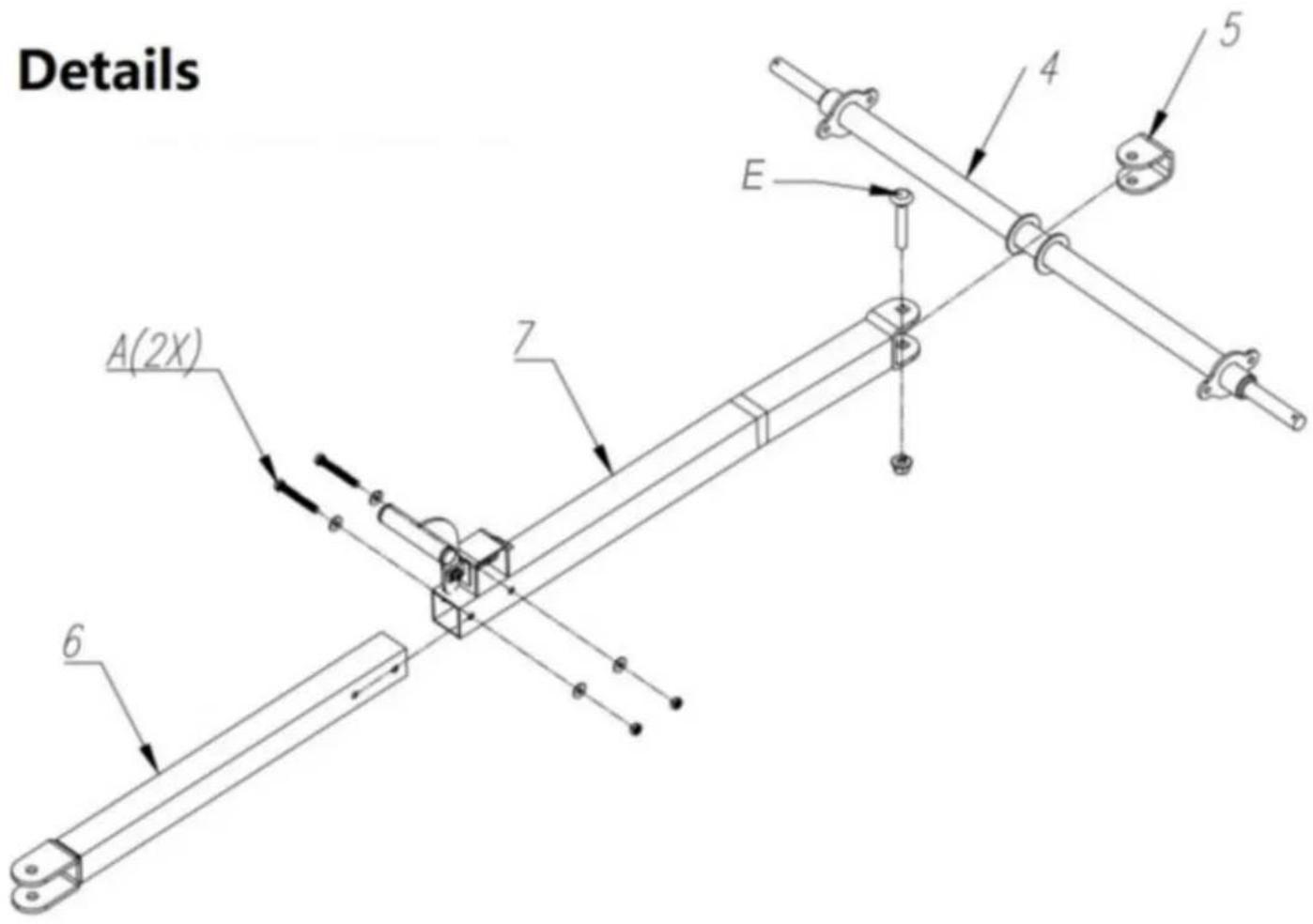

SCHRITT 5
Ex1	5 x1	7 x1

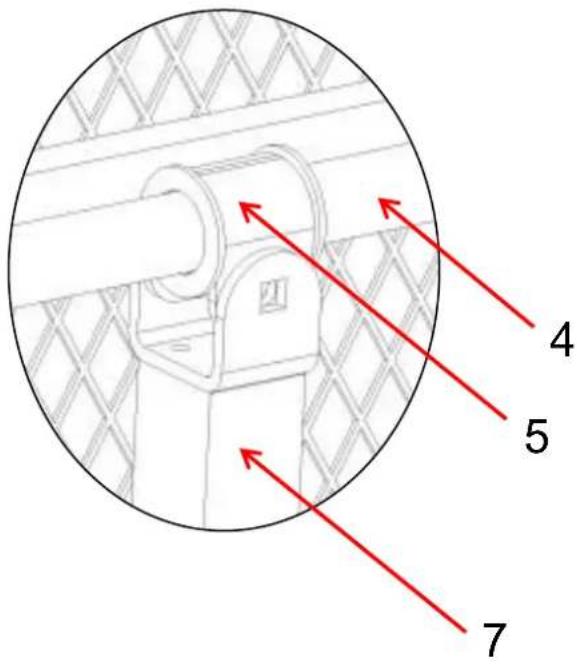

7. Platzieren Sie das U-förmige Teil (Nr. 5) in der mittleren Position der Achse (Nr. 4)8. Richten Sie das U-förmige Teil (Nr. 5) und die Verbindungsstange B (Nr. 7) mit der

Löcher.9. Führen Sie die Schraube ( Nr. E ) durch die Löcher der beiden Verbindungsstangen Sie dann die Mutter auf.
SCHRITT 6

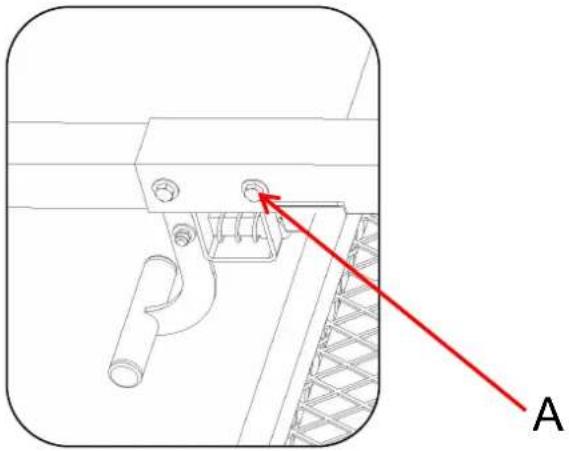

A x2 SchraubeM8*70	6 x1
STEP-1 STEP-2

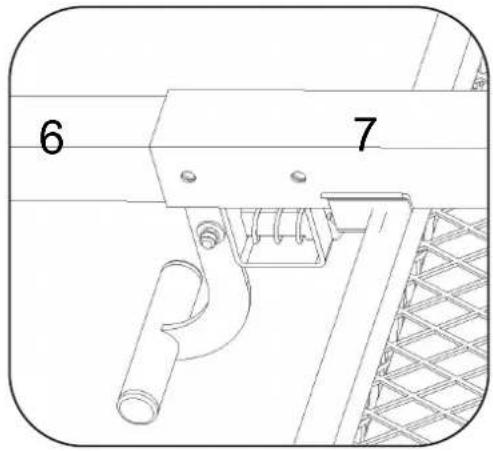

1. Stecken Sie Pleuelstange A (Nr. 6) und Pleuelstange B (Nr. 7) ineinander.

SCHRITT 1 SCHRITT 2

(Nr. A) einsetzen und Unterlegscheibe auflegen in die Anschlusslöcher und setzen Sie dann Unterlegscheibe und Mutter der Reihe nach auf die andere Seite. 3. Ziehen Sie sie abschließend fest, um die Verbindung zu sichern.

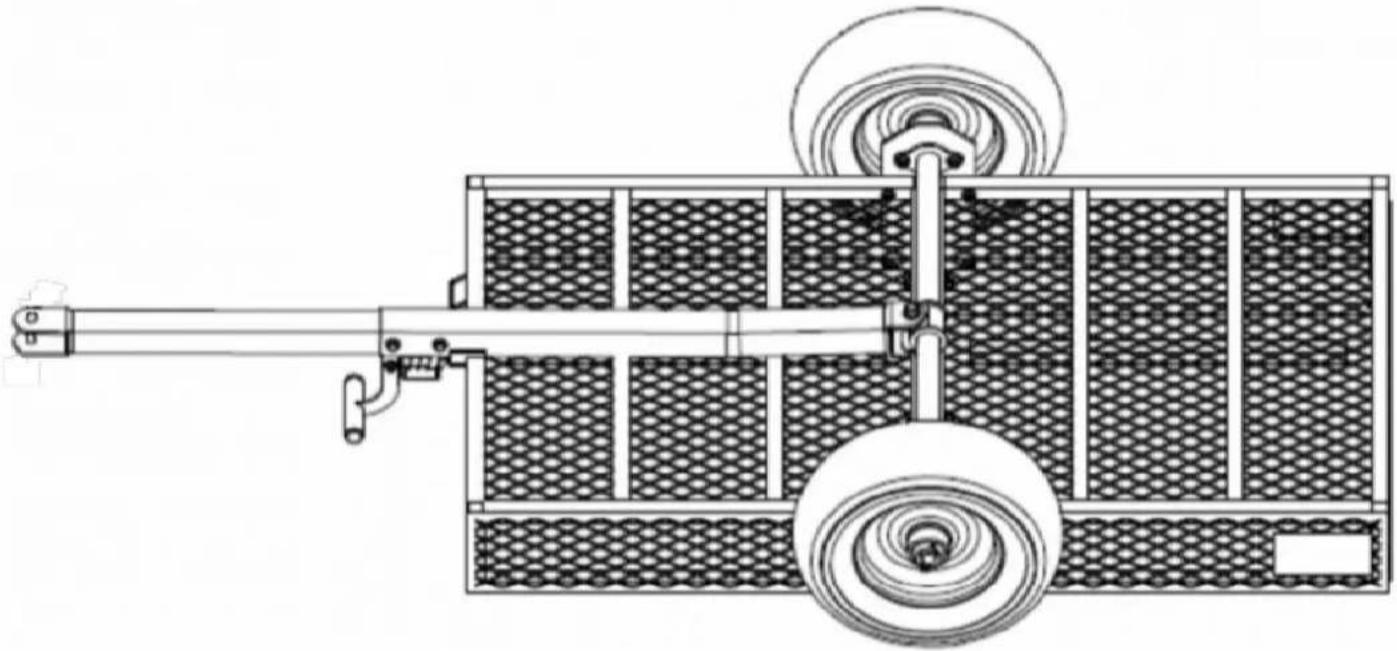

SCHRITT 7
F x2	D x4	8 x2

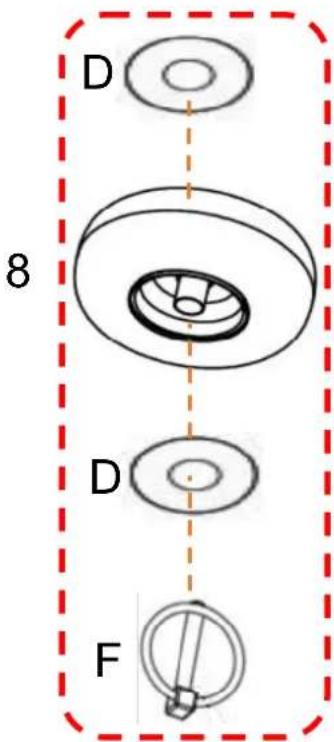

5. Setzen Sie zuerst die Unterlegscheibe (Nr. D) auf die Befestigungswelle des Rads Sie dann das Rad (Nr. 8). in der dafür vorgesehenen Position.6. Setzen Sie zuerst die Unterlegscheibe (Nr. D) auf und stecken Sie dann den O-Sp

1. Setzen Sie zuerst die Unterlegscheibe (Nr. D) auf die Befestigungswelle des Rads und dann das Rad (Nr. 8) in der dafür vorgesehenen Position.
2. Setzen Sie zuerst die Unterlegscheibe (Nr. D) auf und stecken Sie dann den O-Sp...

das entsprechende Loch auf der Montagewelle.3. Hinweis: Der Aufblasanschluss sollte nach außen zeigen.
SCHRITT 8
G x1	H x1

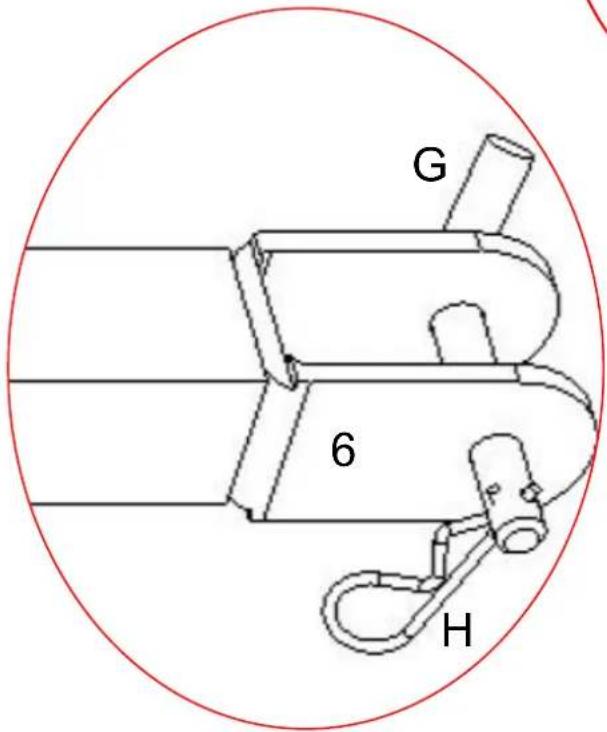

1. Setzen Sie den Stift (Nr. G) in die Pleuelstange A (Nr. 6) ein.
2. Stecken Sie den Splintstift vom Typ R (Nr. H) in das Loch des Stifts (Nr. G).

SCHRITT 9

Installieren Sie die 4 linken und rechten Leitplanken (Nr. 9) an der linken und rechten Rahmens.
SCHRITT 10

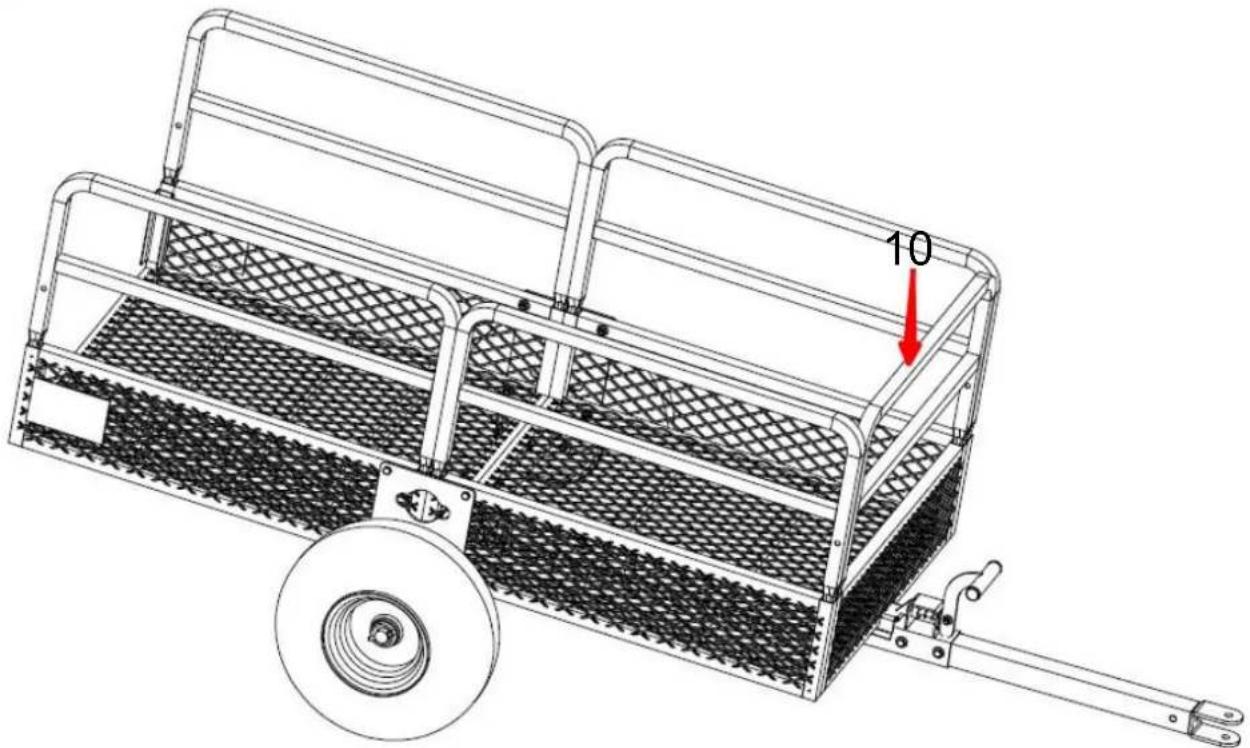

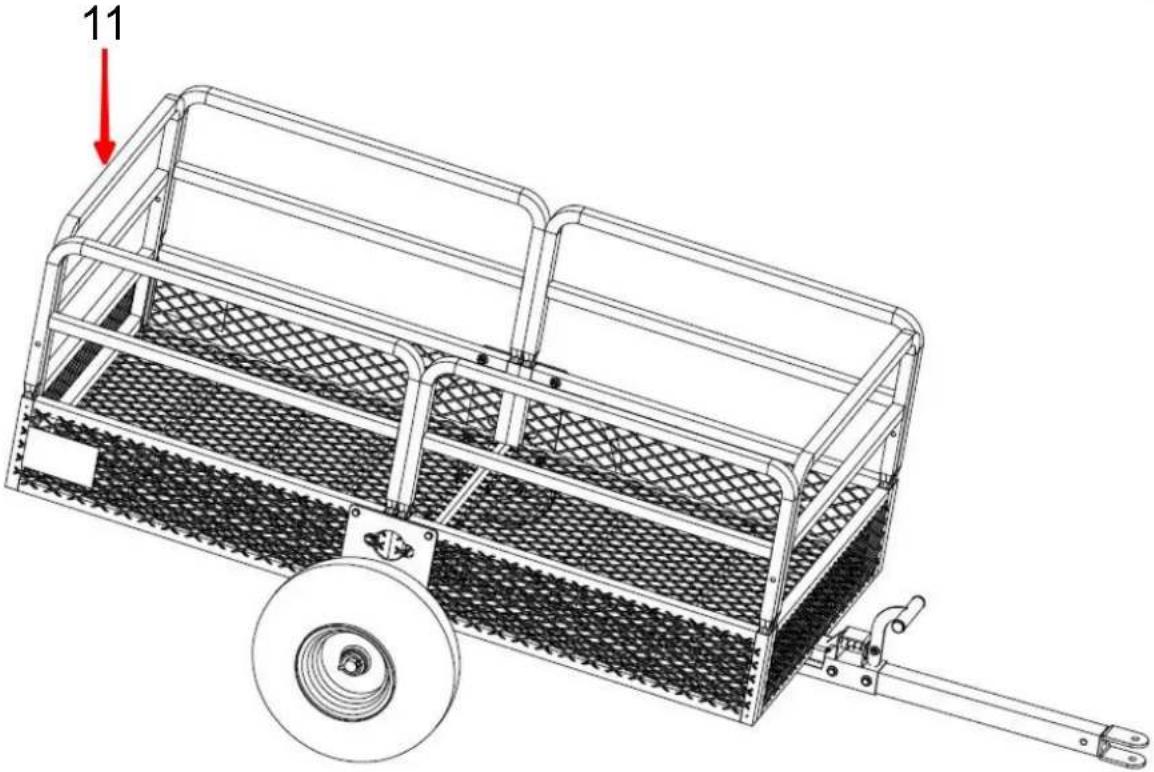

1. Montieren Sie das vordere Geländer (Nr. 10) an der linken und rechten Seite des2. Montieren Sie das hintere Geländer (Nr. 11) an der linken und rechten Seite des
SCHRITT 11
Ich x4	12 x1

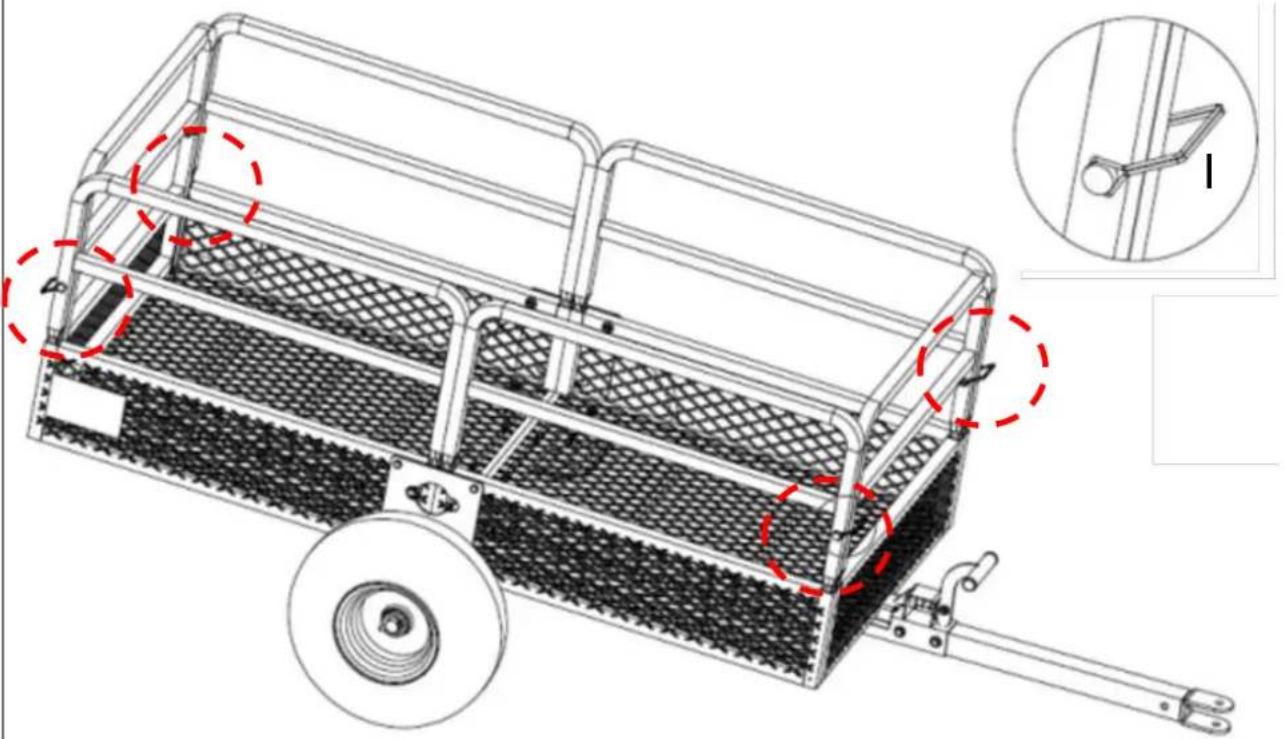

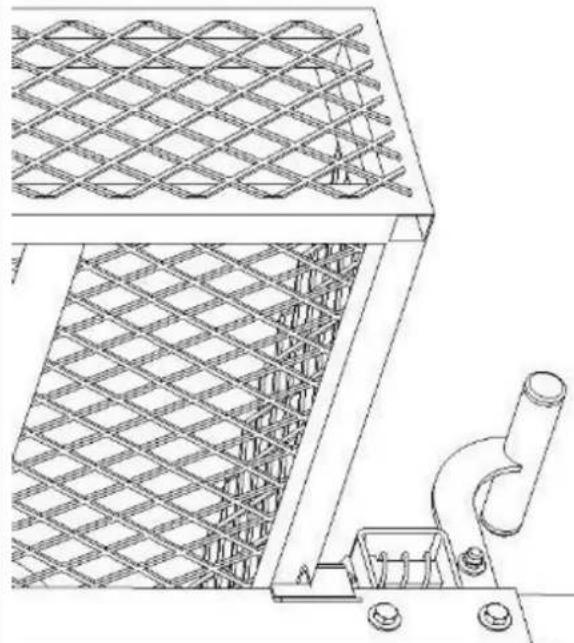

Befestigen Sie alle Geländer an den vier Ecken mit D-Splinten (Nr. I).

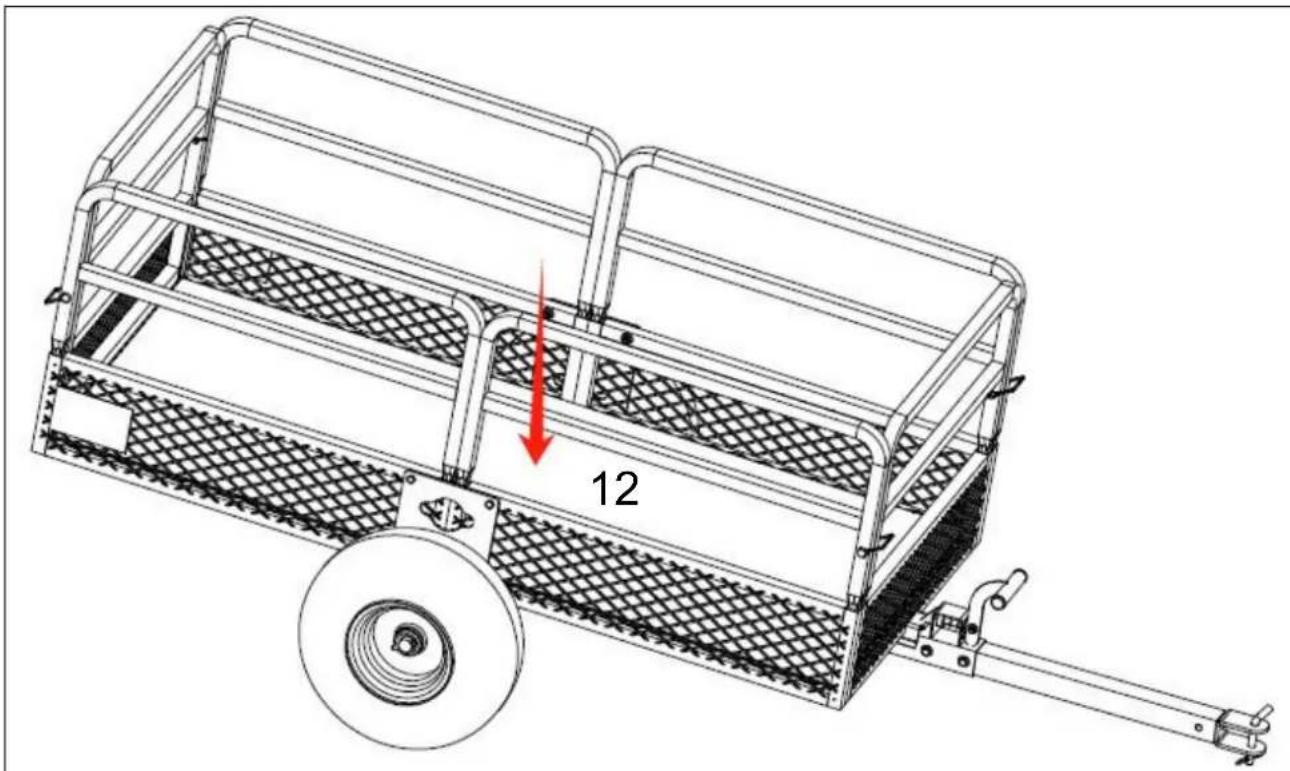

Legen Sie die Kunststoffmatte (Nr. 12) flach in die Ladefläche des Wagens.

PRODUKTPARAMETER

Modell	TC42 6 8
Volumen	15 Kubikfuß
Wagengröße	1370*710*395mm / 54*28*15,5 Zoll
Maximale Ladekapazität	1 5 00 LBS

Modell	TC42 7 8
Volumen	22 Kubikfuß
Wagengröße	1490*735*575mm / 58,6*28,9*22,6 Zoll
Maximale Ladekapazität	1 6 00 LBS

Modell	TC4288
Volumen	28 Kubikfuß
Wagengröße	1524*810*635mm / 60*32*25 Zoll
Maximale Ladekapazität	1765 LBS

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
