Type de produit	Chargeur de piles intelligent
Marque	Vevor
Modèle	GS950C-3601800
Tension d'entrée	100–240 V, 60/50 Hz
Courant de charge max	18 A
Tension de sortie (batterie)	36 V
Puissance maximale	738 W
Types de piles compatibles	Plomb-acide, LiFePO₄, Lithium ternaire
Technologie de charge	PWM avec contrôle CPU, charge en 3 étapes (courant constant, tension constante, flotteur)
Indicateurs LED	LED de type de batterie (vert/orange/rouge) et LED d'état de charge (rouge/vert clignotant)
Sécurité	Protection contre inversion de polarité, court-circuit, surtension, surintensité, surchauffe
Refroidissement	Ventilateur intégré, ne pas obstruer les évents
Environnement d'utilisation	Intérieur, bien ventilé, à l'abri de l'humidité et des gaz inflammables
Connexions	Bornes CC (crocodiles) et cordon CA
Entretien	Nettoyer régulièrement la poussière des évents et du ventilateur ; essuyer le boîtier avec un chiffon imbibé d'alcool
Certifications	FCC, CE (conforme à la directive 2012/19/CE)
Garantie et support	Support technique et certificat de garantie électronique sur www.vevor.com/support

FOIRE AUX QUESTIONS - GS950C-3601800 Vevor

Que faire si le chargeur ne démarre pas et que la LED d'état clignote en rouge ?

Vérifiez la polarité des bornes CC : le positif et le négatif doivent être correctement connectés. Si la batterie est défectueuse, remplacez-la. Si le problème persiste, le chargeur doit être retourné au revendeur.

Comment choisir le bon type de batterie avant la charge ?

Utilisez le sélecteur de type de batterie situé sur le chargeur. Appuyez pour faire défiler les types : plomb-acide (LED verte), LiFePO₄ (LED rouge) ou lithium ternaire (LED orange). Assurez-vous de sélectionner le type correct pour éviter tout risque d'incendie.

Que signifie une LED d'état clignotant 2 fois par seconde ?

Cela indique un court-circuit. Débranchez le chargeur et vérifiez la batterie. Si le défaut persiste après remplacement, le chargeur doit être réparé par un professionnel.

Quels types de batteries puis-je charger avec ce modèle ?

Le chargeur GS950C-3601800 peut charger des batteries plomb-acide, lithium fer phosphate (LiFePO₄) et lithium ternaire, toutes en 36 V.

Comment interpréter la LED d'état pendant la charge ?

Rouge fixe : en charge. Vert fixe : charge terminée (flotteur). Rouge et vert alterné : mauvais contact. Rouge clignotant (1 fois/s) : batterie épuisée. Reportez-vous au tableau des codes clignotants pour les autres défauts.

Puis-je laisser le chargeur branché en permanence ?

Il est recommandé de débrancher le chargeur après utilisation ou une fois la charge terminée. Débranchez d'abord le cordon CA, puis les bornes CC.

Que faire si la LED d'état clignote 5 fois par seconde ?

Cela indique une surchauffe du chargeur. Laissez-le refroidir dans un endroit ventilé. Le chargeur reprendra automatiquement son fonctionnement lorsque la température redescendra.

Est-il sûr de charger en extérieur ou dans un endroit humide ?

Non, chargez uniquement dans un espace intérieur sec, bien ventilé et à l'abri de l'humidité, des températures élevées et des gaz inflammables.

Comment nettoyer le chargeur ?

Avant tout nettoyage, débranchez le chargeur de la batterie et du secteur. Nettoyez régulièrement la poussière des évents et du ventilateur avec un chiffon sec ou imbibé d'alcool.

Où trouver le support technique ou la garantie ?

Le support technique et le certificat de garantie électronique sont disponibles sur le site www.vevor.com/support. Conservez la preuve d'achat.

MODE D'EMPLOI GS950C-3601800 Vevor

Support technique et Garantie électronique

Nous continu à nous engager à vous fournir des outils avec compétitif prix. "Sauvegarder "Moitié", "Moitié Prix" ou toute autre expression similaire utilisé par nous seulement représentée un estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux principaux grandes marques et fait pas nécessairement signifie couvrir toutes les catégories des outils proposés par nous. Toi nous vous rappelons de bien pouvoir vérifier attentivement lorsque vous étés placement un commander avec nous si tu sont en fait, je sauve la moitié par rapport au top grandes marques.

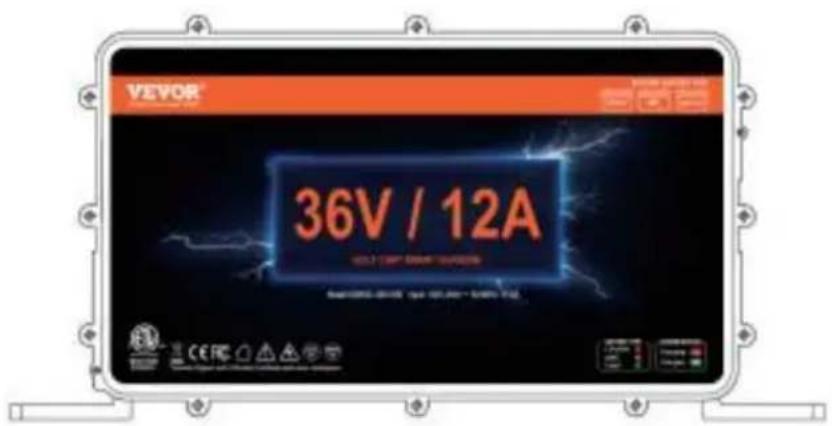

GS950C-3601200

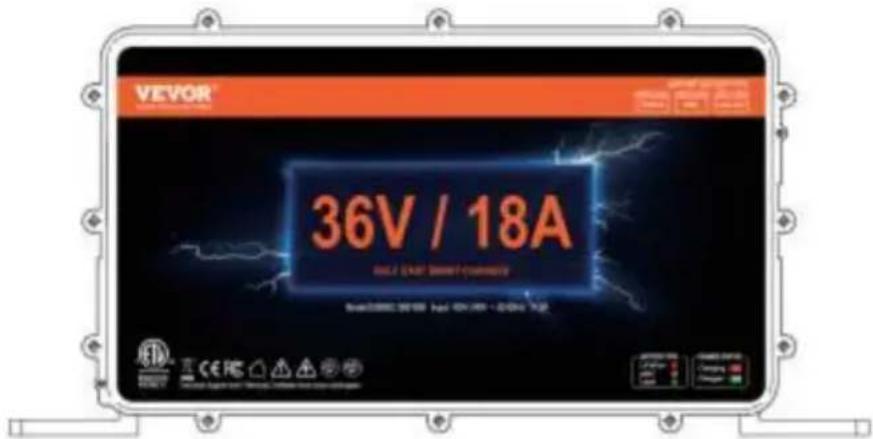

GS950C-3601800

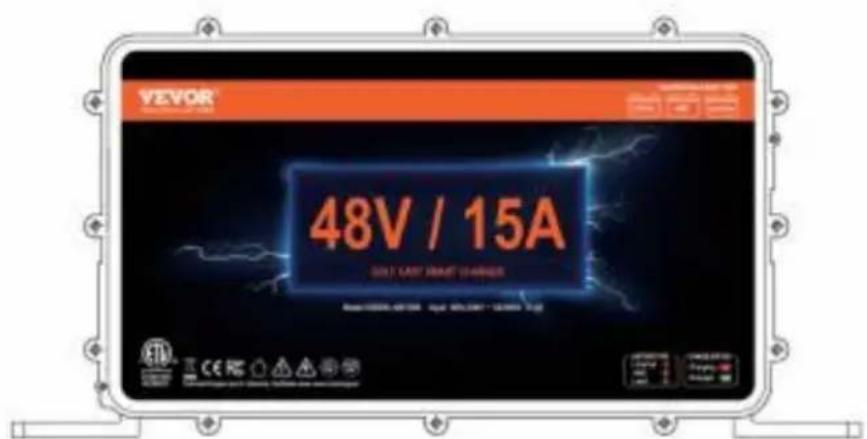

GS950C-4801500

BESOIN DE L'AIDE? CONTACT NOUS!

Avoir produit Des questions? Besoin technique soutien? S'il se plaît sentir gratuite à contact nous:

Assistance technique et certificate de garantie
électronique
www.vevor.com/support

C'est l'original instruction, s'il vous plaît lisez tout manuel instruct soigneusement avant de l'utiliser. VEVOR se réserve une interpr claire de notre manuel d'utilisation. L'apparce du produit doit e soumis à la produit vous reçu. S'il te plaît, pardonne nous que nous ne le je vous informe à nouveau s'il existe une technologie ou un lo mises à jour sur notre produit.

	Avertissement - Pour réduire le risque de blessure, utiliser doit dire Lisez attentivement le manuel d'instructions.
FC	Cet apparil est conforme à Partie 15 des FCC Règles fonctionnement est soumis aux deux conditions suivantes) Cet apparil peut ne pas causeir interférences nuisibles, et (2) cet apparé accepter toute interférence reçue, y compris interférence peut provoquer un fonctionnement indésirable.
	Ce produit est soumis à la disposition de européen Di 2012/19/CE. Le symbole représentant une roue poubelle croisiée à travers indique que le produit nécessite séparé refusce collecte dans le européen Union. Ceci s'applique à la et tous les accessoires marqué de ce symbole. Produit marqués en tant que tel ne peut pas être jeté avec r déchets menagers, mais doit être apporté à une collecte de recyclage électrique et apparéils électroniques

WARNING

Cette opération Couvertures manuelles informations sur la sécurité et

précautions. S'il te plaît lire soigneusement avant de charge

• READ AND UNDERSTANDALLSAFETYINFORMATION BEFORE U
  PRODUIT.Échec desuivrecesconsignesdésecurité instructions peut résultat dans ÉLECTRIQUHOC, EXPLOSION, FEU,qui peut aboutiràun SÉRIEUX BLESSURE,DECès, DOMMAGESMATÉRIELS.
• Chocélectrique. Leproduitestunappareilélectriquequeipeut chic et cause sérieux blessure.Faire nepascouperlecordond'alimentation. Faire nepas submerger dansl'eauou semouiller.
• explosionLes batteriesonsurveillées, incompatiblesouendommagées peuventexploser si utilise avec produit.Nelaissezpasproduit sanssurvependant dans utiliser. Faire n'essayezpasdedémomarge ougelé batterie UTILisation produituniquementavecdespilesdelaclasserecommandée tensionUtiliserleproduitdansdeszonesbienventilées.
• Feu. Leproduitestunappareilélectriquequiémet chaleuret est capable de causant brûlures. Nepascouvrirleproduit. Negas fumée ou utiliser n'import lequel source détincelleélectrique oulefeuquand enfonctionnement produit leproduitàl'écartdesmatièrescombustibles.
  oeil Blessure.Porterdeslunettes protectionlorsdel'utilisation produit. Les batteriespeuventexplosepatovoquerdesdébrisvolants.L'acidedebatterie peutprovoquer oeil etpeau irritation. Dans Elcasaedentamination desyeuxoudelapeau,rincerlazoneaffecteeal'eaucourantepropreet contacterlecentreantipoison immédiatement.
• Gazexplosifs.Travail aproximéd'un plomb-acide estdangereux.Lespiges généresgazexplosifspendant fonctionnementnormaldelabatterie. réduire risquede batteeplosion,respecteztouteslesconsignesdesécurity information instructionsetcellespubliéesparle

fabricantdebatteriesetfabricantdetoutequipement destiné à être utilisé dar proximitédelabatterie.Examinezlesmarquagesd'advertissement surceux-ci produits et sur moteur.

APERCU

WARNING

Avec contrôle CPU et Technologie PWM, chargeur série GS950C a des avantages tels qu'une efficacité élevée, une bonne stabilité, à fait émission de carbone et

économie d'énergie. Mode de charge en trois sections --- Contrôle de charge courant et la tension automatiquement et précisé, à la fois s'assurer que batterie est

complètement chargée et pas surcharge. Vote batterie la vie sera être protégé.

Ce produit peut charger trois types de piles: plomb-acide batterie/lithium batterie au phosphate de fer/lithium ternaire batterie, s'il vous plaît déterminer lequel type de batterie que vous souhaitez charger avant de la charger, et vérifiez la tension de la batterie avant charge.

DéBALLAGE INSPECTION

Ouvrez le boitier du colis, vérifiez les articles montré sur la table soigneusement à vérifiez tout élément manquant ou endommagé partie

Tableau 1. Déballage Inspection

Article	Description	Quantité
1	Opérationnel manuel	1

MODE D'EMPLOI

• Avant de charger, déterminez le type de batterie de l'équipment à chargee et appuyez sur le commutateur de type de batterie pour changer le type de batterie, et vérifie si la tension de la batterie disposif de charge est cohérent avec le chargeur. (Voir Fig1)
• Batterie taper DIRIGÉ : Batterie taper indicateur DIRIGÉ .
• Chargement statut LED : Chargement statut indicateur DIRIGÉ .
• Sélecteur de type de batterie : rechargeable commutateur de sélec du type de batterie.

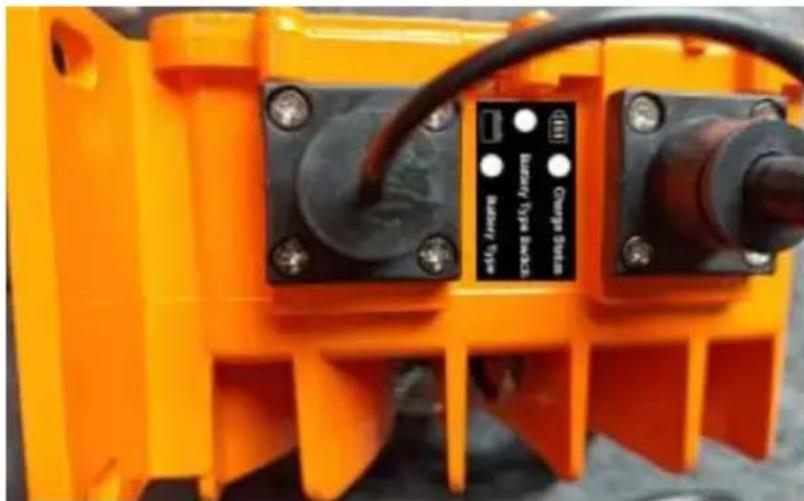

Fig1

• Le type et l'état de fonctionnement correspondant à le couleur de la Batterie LED taper DIRIGÉ :

Vert ---- Plomb - acide piles

Orange ---- CNM batterie

Rouge ---- Batterie

LiFePo 4 État de charge de la

battery DIRIGÉ:

Rouge et vert brillant ---- Pauvre batterie

contacter Le rouge lumière est toujours sur ---

--Chargement

Le vert lumière est sur --- Flotteur chargé

Le vert lumière est toujours allumé----En charge se termine

Le rouge luiere clignote une fois chaque 1 deuxieme ----

Batterie éché Le la lumière rouge clignote deux fois par

deuxieme--- --Défectueux chargeur

Le la lumière rouge clignote trois fois par seconde ----Batterie

Age de surtension Le la lumière rouge clignote quatre fois par

seconde ---- Surintensité

Le la lumière rouge clignote cinq fois par seconde ----

Surchauffe Selecteur de type de batterie :

Si vous souhaitez charger une batterie lithium ternaire batterie c lithium fer

battery au phosphate, s'il vous plaît appuyez sur cet interrupteur et la couleur de lumière LED correspondante sélection le type de batterie rechargeable batterie.

Appuyez sur cet interrupteur pour faire défiler les types de batt et le couleur de le correspondant La lumière LED sera également changement.

Remarque : avant de commencer la charge , vous doit désir le correspondant

type de batterie correctement, sinon ca va rincer le mauvais batte et dans cas graves, un incendie se produit se produit.

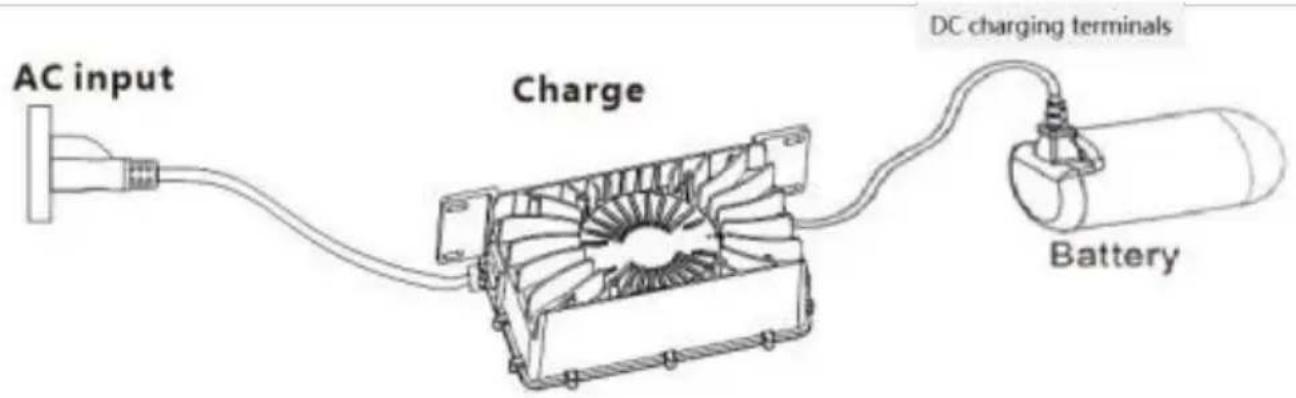

• Avant de charger, veuillez connecter la borne CC à la batterie tout d'abord, et puis connectez le Borne CA (voir (Fig. 2).

Fig2

• Une fois la charge terminée, débranchez le Tout d'abord, le term AC, puis débrancher le terminal CC (voir (Fig. g2).
• Pas de charge ou après une charge complète, être sur de débrancher le Borne CC et le Borne CA.

Note:

• AVANT DE CHARGER, IL EST IMPORTANT POUR ASSUREZ-VOUS QUE LE TYI DE

RECHARGEABLE BATTERIE EST LE MÉME QUE LE TYPE DE RECHARGEABLE JEU DE PILES PAR LA CHARGE R.

• AVANT DE COMMENCER LA CHARGE, VOUS DOIT D'ABORD PRISE DANS LE CHARGE CC BRANCHEZ ET PUIS LE CA PRISE.
• APRES LA CHARGE, LE CA PRISE DOIT ETRE SELECTIONNÉ ET ENSUITE LE DC CHARGEMENT PRISE DOIT ETRE DÉBRANCHÉ.

CARACTERISTIQUES TECHNIQUES

Caracteristiques	Produit modele
	GS 950C-3601 200	GS 950C-3601 800	GS 950C-4801 500
Tension d'entrée	100V-240V 60/50 Hz
Charge maximaleactuel	12A	18A	15A
Tension de labattery	36V	36V	48V
Rendement maximal pouvoir	492W	738W	810 W

MATTERSNEEDATTENTION

• Ne couvrez pas le chargeur ou l'admissionpendant charge.
• Le chargeur doit être place à où les enfants pouraient ne pas toucher. - Veuillez charger dans espace interieur où une bonne ventilation et chaleur

dissipation est.

• Chargement interdit là où est humide, haute température ou inflammable, gaz explosif environnant.
• Il y a un risque de haute tension dans le boîtier du chargeur s'il plaît faire pas désassembler il non autorisé.
• Les pertes causées par le non-fonctionnement selon à le instruction manuel opération, le fabricant fait ne supporter aucun responsabilité.

ENTRETIEN

AVERTISSEMENT: Avant d'effectuer les opérations suivantes, assurez-vous que le chargeur est déconnecté de la batterie et connexion électrique.

Entretien courant.

• Nettoyez régulierement la poussière des évents et du ventilateur pour garantir chargeur a du bon dissipation de chaleur.
• Essuyez régulièrement le boîtier avec un chiffon imbibé d'alcool.
  er m ne le fais pas utiliser ou stocker le chargeur dans un lieu de humidité ou haut température.

COMMON MALFUNCTION& SOLUTION

Phénomène	Cause	Résolution
Après la connexion chargeur et batterie le chargeur ne peut p'fonctionner ou État de charge DIRIGÉ clignote en rouge tous temps	Le positif et négatif polarité de le batterie est inversé, ou le la batterie est défectueux	Connectez le chargeur et batterie correctement
L'état de charge La LED clignote 2 foids dans une seconde	Court Circuit	Après avoir remplaçé batterie, le défaut persististe existe. S'il te plaît le returner à votre local revendeur pour réparation
L'état de charge La LED clignote 3 foids dans une seconde	Surtension de sortie	Après avoir remplaçé batterie, le défaut persististe existe. S'il te plaît le returner à votre local revendeur pour réparation
L'état de charge La LED clignote 4 foids dans une seconde	Surintensité	La faute persististe après redémarge. S'il te plaît le returner à votre local revendeur pour réparation
L'état de charge La LED clignote 5 foids dans une seconde	Chargeur terminé chauffage dans thermique mode de protection et attendre.	Chargeur de refroidissement Chargeur peut reprise automatique du travail quand la température est fraîche vers le bar

COMMON MALFUNCTION& SOLUTION

Après de liaison le chargeur et batterie, la état de charge du chargeur DIRIGÉ la lumière clignote entre rouge et vert	Chargeur et batterie est déconnecté.	Rebranchez le chargeur et batterie.
Après de liaison le chargeur sur secteur, la charge fait pas travaill et tout le LED sont mauvais	Prise lâche, chargeur fait ne pas se connecter à CA pouvoir.	Rebranchez le fil CA faire sûr que est D'ACCORD.
	Chargeur a endommagé	Renvoyer le chargeur à revendeur local pour réparation Il y a haute tension chargeur intéérieur, S'il vous plaît, n'ouvrez pas le chargeur personnellement.

Fabricant : Shanghaiuxinmuyeyou xiangongsi

Adresse : Shuangchenglu 803 nong 11 hao 1602A- 1609 shi ,Baoshan , Shanghai 200 000 CN .

Importé en Australie : JE NE PTY LTD, 1 RUE ROKEVA EASTWOOD Nouvelle-Galles du Sud 2122 Australie

Importé à États-Unis : Sanven Technologie SARL ., Suite 250, 9166Anaheim Lieu , Rancho Cucamonga , Californie 91730

E-CrossStu SARL

Mayence Rue Landstr. 69, 60329 Francfort suis Principal.

Oui CONSULTANT LIMITE.

C/ O Oui Consultant Limité Bureau 147, Centurion Maison , Londres Route , Staines - upon - Thames , Surrey , TW 18 4 AX
