UY240-HF1210 - Chargeur de piles Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur de piles automatique
Marque	Vevor
Modèle	UY240-HF1210
Tension d'entrée	220-240 V CA
Fréquence d'entrée	50 Hz
Tension de charge	14,6 V
Courant de charge	10 A ± 5%
Efficacité	≥ 80%
Technologie de charge	CPU et PFM, trois phases (CC/CV/Flottement)
Indicateurs LED	LED1 rouge, LED2 blanche : veille/plein (rouge), chargement (rouge)
Protections	Surintensité, surchauffe, inversion de polarité (fusible)
Fusible de sortie	Oui, remplaçable
Dimensions (estimées)	Environ 20 x 15 x 10 cm
Poids (estimé)	Environ 1,5 kg
Accessoires inclus	Câble adaptateur, cordon d'alimentation, tube de fusible (×2), manuel d'instructions
Entretien	Nettoyer les évents et le ventilateur ; essuyer le boîtier avec un chiffon imbibé d'alcool ; remplacer le fusible par un type identique
Sécurité	Ne pas couvrir, ne pas utiliser en milieu humide, débrancher après usage, tenir hors de portée des enfants
Conformité	Partie 15 FCC, directive DEEE 2012/19/CE

FOIRE AUX QUESTIONS - UY240-HF1210 Vevor

Comment connecter le chargeur Vevor UY240-HF1210 à une batterie ?

Avant toute connexion, vérifiez que la batterie correspond au mode de charge. Connectez la cosse à anneau du chargeur à la batterie : borne positive (+) à positive, borne négative (-) à négative. Branchez ensuite la prise secteur sur le réseau électrique.

Que signifient les voyants LED du chargeur ?

Le chargeur possède deux LED : LED1 rouge et LED2 blanche. Lorsque les deux LED sont rouges, l'appareil est en charge. Lorsque la LED1 est rouge et la LED2 est verte, l'appareil est en veille ou la batterie est pleine.

Quelle est la tension et le courant de charge de ce modèle ?

La tension de charge est de 14,6 V et le courant de charge est de 10 A ± 5%.

Puis-je laisser le chargeur sans surveillance ?

Non, il est déconseillé de laisser le chargeur sans surveillance pendant son utilisation car des batteries incompatibles ou endommagées peuvent exploser. Surveillez la charge et débranchez une fois terminée.

Comment remplacer le fusible du chargeur ?

Si le chargeur ne s'allume pas, vérifiez le fusible de sortie. Remplacez-le par un fusible de même type et spécification (indiqué dans la notice). Assurez-vous qu'il est bien fixé dans son porte-fusible. Débranchez toujours le chargeur avant toute intervention.

Quelles sont les précautions de sécurité à respecter ?

Ne pas couvrir le chargeur, ne pas l'utiliser dans un endroit humide ou à haute température, tenir hors de portée des enfants, ne pas démonter le boîtier (haute tension), et débrancher après usage.

Que faire si le chargeur surchauffe ?

Le chargeur dispose d'une protection thermique. S'il surchauffe, il se met en veille. Laissez-le refroidir dans un endroit ventilé ; il reprendra automatiquement son fonctionnement lorsque la température baissera.

Ce chargeur est-il adapté à tous les types de batteries ?

Non, utilisez uniquement des batteries de tension recommandée (14,6 V) et de type plomb-acide ou similaire. Vérifiez les spécifications de votre batterie avant toute connexion.

Comment nettoyer et entretenir le chargeur ?

Débranchez le chargeur. Nettoyez régulièrement la poussière sur les évents et le ventilateur avec un chiffon sec. Essuyez le boîtier avec un chiffon imbibé d'alcool. Ne pas utiliser dans un environnement humide ou à haute température.

Que faire si le chargeur ne fonctionne pas après connexion ?

Vérifiez d'abord la connexion secteur et le fusible. Si les LED ne s'allument pas, vérifiez la prise et le cordon d'alimentation. Si le problème persiste, le chargeur peut être endommagé ; contactez votre revendeur pour réparation. Ne l'ouvrez pas vous-même.

MODE D'EMPLOI UY240-HF1210 Vevor

( Les visuels sont à titre indicatif seulement. Le produit peut différée

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégrage du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

	Avertissement - Pour réduire le risque de blessure, l'utilisateur lire attentivement le manuel d'instructions.
	Cet appareil est conforme à la partie 15 de la réglementation Son utilisation est soumise aux deux conditions suivantes : (appareil ne doit pas provoquer d'interférences nuisibles ; (2) accepter toute interférence reçue, y compris celles susceptible provoquer un fonctionnement indésirable.
	Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle barrée indique le produit doit faire l'objet d'une collecte sélective dans européenne. Ceci s'applique au produit et à tous les accesso marqués de ce symbole. Les produits ainsi marqués ne doivent être jetés avec les ordures ménagères, mais doivent être dép dans un point de collecte pour le recyclage des appareils été électroniques.

WARNING

Ce manuel d'utilisation contient des informations sur la sécurité et

Mises en garde. Veuillez le lire attentivement avant de charger.

1. LISEZ ET COMPRENEZ TOUTES LES INFORMATIONS DE SÉCURITÉ AVANT D'UTILISER CE PRODUIT. Le non-respect de ces consignes Le non-respect de ces consignes de sécurité peut entraîner CHOC ÉLECTRIQUE, une EXPLOSION, un INCENDIE, pouvant entraîn des BLESSURES GRAVES, la MORT ou des DOMMAGES MATÉRIEL

2. Choc électrique. Ce produit est un appareil électrique pouvant provoquer des chocs électriques et des blessures graves. Ne coupez les cordons d'alimentation. Ne l'immergez pas et ne le mouillez pas.

3. Explosion. Les batteries non surveillées, incompatibles ou endommagées peuvent exploser si elles sont utilisées avec le produit. laissez pas le produit sans surveillance pendant son utilisation. N'essay pas de démarrer une batterie endommagée ou gelée. Utilisez uniquement des batteries de la tension recommandée. Utilisez le produit dans des zones bien ventilées.

4. Incendie. Ce produit est un appareil électrique qui dégage de la c et peut provoquer des brûlures. Ne pas couvrir le produit. Ne pas fu utiliser de source d'étincelles ou de feu pendant l'utilisation du produit. Tenir le produit à l'écart des matières combustibles.
5. La fiche doit être branchée sur une prise de terre pour pouvoir è utilisée.

OVERVIEW

Grâce au contrôle CPU et à la technologie PFM, ce chargeur offre d'avantages tels qu'un rendement élevé, une bonne stabilité, une faible empreinte carbone et des économies d'énergie. Mode de charge en tr phases : le contrôle automatique et précis du courant et de la tensic charge garantit une charge complète de la batterie, sans surcharge. L durée de vie de votre batterie est ainsi préservée.

LED INDICATOR

	LED1 (couleur rou ge)	LED2 (couleur blan che)	État du chargeur
État de la L ED	ROUGE	VERT	Veille ou Plein
	ROUGE	ROUGE	Chargement

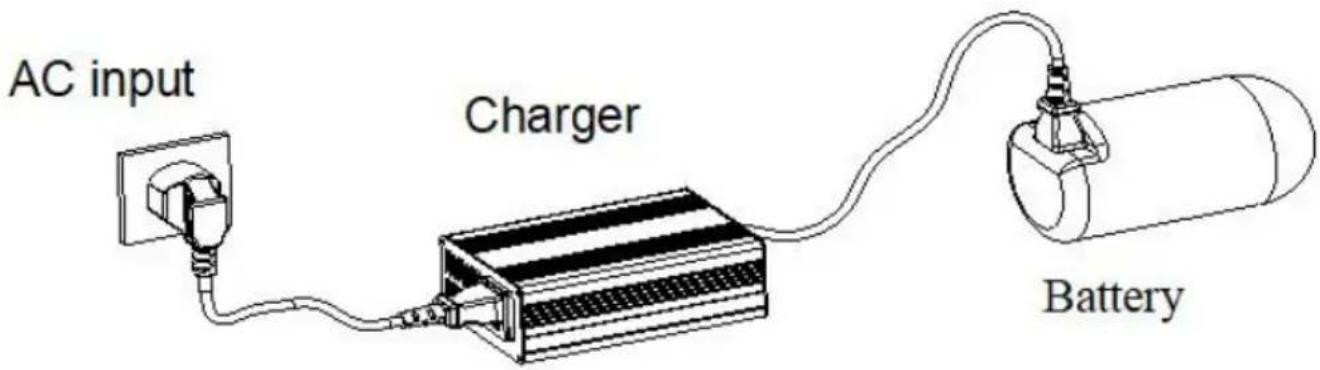

HOW TO CONNECT

1. Avant utilisation, veuillez vérifier attentivement les spécifications de l batterie, assurez-vous que la batterie correspond au mode de charge.
2. Connectez la cosse à anneau du chargeur aux batteries, positive à positive, négative à négative.
3. Branchez la prise secteur sur le réseau électrique.

ELECTRONIC CHARACTERISTICS

Article		UY240-LF1210	UY240- H F1210
Sortir	Tension de charge	14,6 V	14,6 V
	C o u rant de char e	10 A ± 5%
	Fluctuation de tensio n	± 0,3 V
	Tension d'ondulation	≤ 2 % VOUT_MAX
Saisir	Plage de tension	100-120 VCA	220-240 VCA
	Gamme de fréquences	60 Hz	50 Hz
	Efficacité	≥8 0 %
	Courant d'entrée(type)	2,3 A/115 Vca	1,4 A/230 Vca
	Vomissements (type)	DÉMARRAGE À FROID ≤ 50 A à 230 CA
	Courant de fuite	<0,75 mA
Article		UY360-LF1220	UY360- H F1220
Sortir	Tension de charge	14,6 V	14,6 V
	C o u rant de char e	20A ±5%
	Fluctuation de tensio n	± 0,3 V
	Tension d'ondulation	≤ 2 % VOUT_MAX
Saisir	Plage de tension	100-120 VCA	220-240 VCA
	Gamme de fréquences	60 Hz	50 Hz
	Efficacité	≥8 0 %
	Courant d'entrée (type)	4,6 A/115 Vca	2,7 A/230 Vca
	Vomissements (type)	DÉMARRAGE À FROID ≤ 50 A à 230 V CA
	Courant de fuite	<0,75 mA

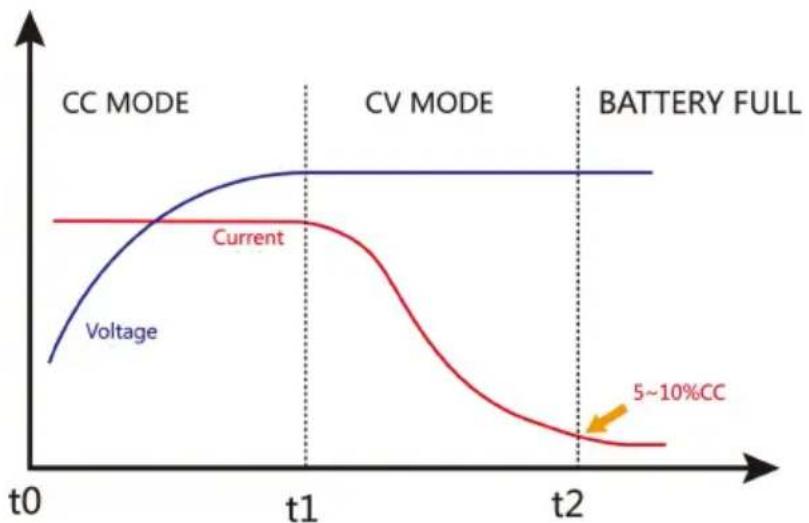

CHARGE CURVE

1. Étape T0 à courant constant (CC) : le chargeur délivre un courant de maximal pour une charge rapide. L' étape s'arrête automatiquement lorsque la tension de la batterie atteint la tension de charge maximale.
2. Étape T1 à tension constante (CV) : le chargeur maintient la tension de

à pleine charge tandis que le courant de charge diminue progressivement. La charge est terminée lorsque le courant chute à 5 % -10 % de sa valeur m la batterie étant alors considérée comme complètement chargée.

1. T 2 Batterie pleine Étape : Charge de maintien à faible courant de la batterie.

MAINTENANCE

AVERTISSEMENT : Avant d'effectuer les opérations suivantes, assurez-vous que le chargeur est déconnecté de la batterie et de l'alimentation.

1. Entretien courant

2. Nettoyez régulièrement la poussière sur les évents et le ventilateur afin de garantir une bonne dissipation de la chaleur du chargeur.

3. Essuyez régulièrement le boîtier avec un chiffon imbibé d'alcool.

4. N'utilisez pas et ne stockez pas le chargeur dans un endroit humin à haute température.

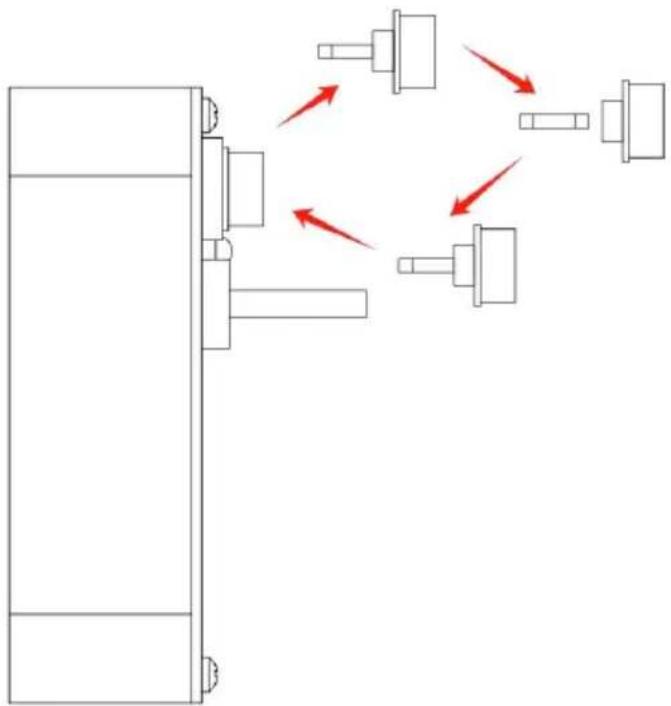

5. Remplacez le fusible

Si le chargeur ne charge pas, vérifiez si le fusible de sortie est grill Installez un fusible de remplacement de même type et de même spécification, comme indiqué ci-dessous, et assurez-vous qu'il est bien fixé dans son porte-fusible.

MATTERS NEED ATTENTION

1. Ne couvrez pas le chargeur ou la prise pendant la charge.
2. Le chargeur doit être placé hors de portée des enfants.
3. Veuillez charger dans un endroit intérieur bien ventilé et chauffé. L' dissipation est interdite. Chargement interdit dans un endroit humide, à haute température ou à proximité de gaz inflammables ou explosifs.

Il existe un risque de haute tension dans le boîtier du chargeur, veu pas le démonter sans autorisation.

1. Le fabricant décline toute responsabilité en cas de perte causée p fonctionnement non conforme au manuel d'instructions.
2. Si le disjoncteur se déclenche pendant l'utilisation du chargeur, veu éteindre les autres appareils électriques.
3. En raison de la chute de tension de ligne, le courant de charge commence à diminuer à mesure qu'il approche de la tension de char maximale.
4. Aucune charge ou une fois la charge terminée, assurez-vous de débrancher la borne CC et la borne CA.

Phénomène	Cause	Solution
Après avoir connecté le chargeur et la batterie, le chargeur peut pas fonctionner ou la LED2 s'affiche vert.	Connexion inversée, le fusible de sortie sauté	Veuillez remplacer le fusible puis connecter correctement le chargeur et la batterie.
	En connectant en ser inverse, le relais n'a aucune action.
La batterie n'est pas complètement chargée, mais la LED clignote entre le rouge et le vert.	Le chargeur et la batterie sont déconnectés.	Rebranchez le chargeur et batterie.
	Surchauffe du chargeur, en mode protection thermique et veille.	Chargeur de refroidissement, le chargeur peut reprendre automatiquement son fonctionnement lorsque la température baisse.
Après avoir connecté le chargeur à l'alimentation secteur, le chargeur ne peut pas fonctionner et les deux LED 1 ne s'allument pas.	Prise desserrée, le chargeur ne se connecte pas à l'alimentation secteur.	Rebranchez le fil CA et assurez-vous que tout est OK.
	Le chargeur est endommagé	Renvoyez le chargeur à vo revendeur local pour réparation. Le chargeur contient une haute tension veuillez ne pas l'ouvrir vous-même.
Modèle	Liste des accessoires
UY240-LF1210	1. Câble adaptateur * 12. Cordon d'alimentation * 13. Tube d'assurance * 24. Manuel d'instructions * 1
UY240-HF1210
UY360-LF1220
UY360-HF1220
