UY240-HF1210 - Batterieladegerät Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Automatisches Batterieladegerät
Marke	Vevor
Modell	UY240-HF1210
Eingangsspannung	220-240 V AC
Eingangsfrequenz	50 Hz
Ladespannung	14,6 V
Ladestrom	10 A ± 5%
Wirkungsgrad	≥ 80%
Ladetechnologie	CPU und PFM, drei Phasen (CC/CV/Erhaltungsladung)
LED-Anzeigen	LED1 rot, LED2 weiß: Standby/voll (rot), Laden (rot)
Schutzfunktionen	Überstrom, Überhitzung, Verpolung (Sicherung)
Ausgangssicherung	Ja, austauschbar
Maße (ca.)	Ca. 20 x 15 x 10 cm
Gewicht (ca.)	Ca. 1,5 kg
Enthaltenes Zubehör	Adapterkabel, Netzkabel, Sicherungsrohr (×2), Bedienungsanleitung
Wartung	Lüftungsschlitze und Lüfter reinigen; Gehäuse mit einem mit Alkohol getränkten Tuch abwischen; Sicherung durch einen identischen Typ ersetzen
Sicherheit	Nicht abdecken, nicht in feuchter Umgebung verwenden, nach Gebrauch vom Netz trennen, außerhalb der Reichweite von Kindern aufbewahren
Konformität	FCC Teil 15, WEEE-Richtlinie 2012/19/EU

Häufig gestellte Fragen - UY240-HF1210 Vevor

Wie schließe ich das Vevor UY240-HF1210 Ladegerät an eine Batterie an?

Überprüfen Sie vor dem Anschließen, ob die Batterie dem Lademodus entspricht. Schließen Sie die Ringklemme des Ladegeräts an die Batterie an: Pluspol (+) an Plus, Minuspol (-) an Minus. Stecken Sie dann den Netzstecker in die Steckdose.

Was bedeuten die LED-Anzeigen des Ladegeräts?

Das Ladegerät hat zwei LEDs: LED1 rot und LED2 weiß. Wenn beide LEDs rot sind, wird geladen. Wenn LED1 rot und LED2 grün ist, ist das Gerät im Standby oder die Batterie ist voll.

Wie hoch sind die Ladespannung und der Ladestrom dieses Modells?

Die Ladespannung beträgt 14,6 V und der Ladestrom beträgt 10 A ± 5%.

Kann ich das Ladegerät unbeaufsichtigt lassen?

Nein, es wird davon abgeraten, das Ladegerät während des Gebrauchs unbeaufsichtigt zu lassen, da inkompatible oder beschädigte Batterien explodieren können. Überwachen Sie den Ladevorgang und trennen Sie ihn nach Abschluss vom Netz.

Wie ersetze ich die Sicherung des Ladegeräts?

Wenn das Ladegerät nicht angeht, überprüfen Sie die Ausgangssicherung. Ersetzen Sie sie durch eine Sicherung des gleichen Typs und derselben Spezifikation (wie in der Anleitung angegeben). Stellen Sie sicher, dass sie fest im Sicherungshalter sitzt. Trennen Sie das Ladegerät immer vom Netz, bevor Sie eingreifen.

Welche Sicherheitsvorkehrungen sind zu beachten?

Das Ladegerät nicht abdecken, nicht in feuchter Umgebung oder bei hohen Temperaturen verwenden, außerhalb der Reichweite von Kindern aufbewahren, das Gehäuse nicht öffnen (Hochspannung) und nach Gebrauch vom Netz trennen.

Was tun, wenn das Ladegerät überhitzt?

Das Ladegerät verfügt über einen thermischen Schutz. Bei Überhitzung schaltet es in den Standby. Lassen Sie es an einem belüfteten Ort abkühlen; es nimmt den Betrieb automatisch wieder auf, wenn die Temperatur sinkt.

Ist dieses Ladegerät für alle Batterietypen geeignet?

Nein, verwenden Sie nur Batterien mit der empfohlenen Spannung (14,6 V) und vom Typ Blei-Säure oder ähnlich. Überprüfen Sie vor dem Anschließen die Spezifikationen Ihrer Batterie.

Wie reinige und warte ich das Ladegerät?

Trennen Sie das Ladegerät vom Netz. Reinigen Sie regelmäßig den Staub an den Lüftungsschlitzen und am Lüfter mit einem trockenen Tuch. Wischen Sie das Gehäuse mit einem mit Alkohol getränkten Tuch ab. Nicht in feuchter Umgebung oder bei hohen Temperaturen verwenden.

Was tun, wenn das Ladegerät nach dem Anschließen nicht funktioniert?

Überprüfen Sie zuerst den Netzanschluss und die Sicherung. Wenn die LEDs nicht leuchten, überprüfen Sie die Steckdose und das Netzkabel. Wenn das Problem weiterhin besteht, könnte das Ladegerät beschädigt sein; wenden Sie sich zur Reparatur an Ihren Händler. Öffnen Sie es nicht selbst.

BEDIENUNGSANLEITUNG UY240-HF1210 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

( Die Abbildungen dienen nur als Referenz. Das Produkt kann abweic

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfäß durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie oder Software-Updates informieren.

	Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.
	Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät keine schädlichen Störungen verursachen und (2) dieses Gerä muss alle empfangenen Störungen tolerieren, auch Störungen, zu unerwünschtem Betrieb führen können.
	Dieses Produkt unterliegt der europäischen Richtlinie 2012/19/E Das Symbol einer durchgestrichenen Mülltonne weist darauf hi dass dieses Produkt in der Europäischen Union einer getrenn Müllentsorgung unterliegt. Dies gilt für das Produkt und alle r diesem Symbol gekennzeichneten Zubehörteile. Entsprechend gekennzeichnete Produkte dürfen nicht im Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recy von Elektro- und Elektronikgeräten abgegeben werden.

WARNING

Diese Bedienungsanleitung enthält Informationen zur Sicherheit und

Vorsichtsmaßnahmen. Bitte lesen Sie diese vor dem Lader sorgfältig durch.

1. LESEN UND VERSTEHEN SIE ALLE SICHERHEITSHINWEISE, BEVOR SIE DIESES PRODUKT VERWENDEN. Die Nichtbeachtung dieser Sicherheitshinweise kann zu einem STROMSCHLAG, einer EXPLOSION oder einem BRAND führen, was zu SCHWEREN VERLETZUNGEN, TOD oder SACHSCHÄDEN führen kann.

2. Stromschlag. Das Produkt ist ein elektrisches Gerät, das einen Stromschlag verursachen und schwere Verletzungen verursachen kann. Schneiden Sie keine Netzkabel durch. Tauchen Sie das Produkt nicht Wasser und lassen Sie es nicht nass werden.

3. Explosion. Unbeaufsichtigte Überwachungsbatterien, inkompatible oder beschädigte Batterien können bei Verwendung mit dem Produkt explodieren. Lassen Sie das Produkt während des Betriebs nicht unbeaufsichtigt. Versuchen Sie nicht, eine beschädigte oder gefrorene Batterie zu starten. Verwenden Sie das Produkt nur mit Batterien der empfohlenen Spannung. Betreiben Sie das Produkt in gut belüfteten Bereichen.

4. Feuer. Das Produkt ist ein elektrisches Gerät, das Wärme abgibt u Verbrennungen verursachen kann. Produkt nicht abdecken. Rauchen Sie nicht und verwenden Sie keine elektrischen Funken oder Feuerquellen während des Betriebs. Halten Sie das Produkt von brennbaren Material fern.
5. Zur Verwendung muss der Stecker in eine geerdete Steckdose eingesteckt werden.

OVERVIEW

Dank CPU-Steuerung und PFM-Technologie bietet das Ladegerät Vorteil wie hohe Effizienz, gute Stabilität, geringen CO2-Ausstoß und Energieeinsparung. Dreistufiger Lademodus: Die automatische und präzise Steuerung von Ladestrom und -spannung gewährleistet, dass d Akku vollständig geladen und nicht überladen wird. So wird die Lebensdauer Ihres Akkus geschützt.

LED INDICATOR

	LED1 (rote Farbe)	LED2 (Farbe: Wei β)	Ladezustand
LED-Status	ROT	GRÜN	Standby oder Vol I
	ROT	ROT	Laden

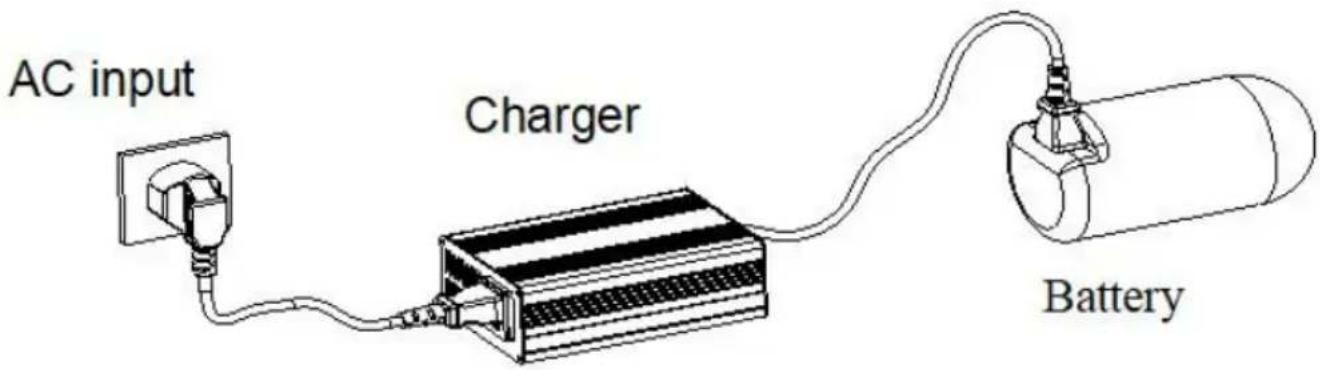

HOW TO CONNECT

1. Überprüfen Sie vor der Verwendung sorgfältig die Batteriespezifikatio und stellen Sie sicher, dass die Batterie zum Lademodus passt.
2. Schließen Sie den Ringanschluss des Ladegeräts an die Batterien Plus an Plus, Minus an Minus.
3. Stecken Sie den AC-Stecker in die Netzstromversorgung.

ELECTRONIC CHARACTERISTICS

Artikel		UY240-LF1210	UY240- H F1210
Ausgabe	Ladespannung	14,6 V	14,6 V
	Ladestrom	10 A ±5 %
	Spannungsschwankungen	±0,3 V
	Welligkeitsspannung	≤2 % VOUT_MAX
Eingang	Spannungsbereich	100-120 VWechselstrom	220-240 VWechselstrom
	Frequenzbereich	60 Hz	50 Hz
	Effizienz	≥8 0 %
	Eingangsstrom (Typ)	2,3 A/115 V AC	1,4 A/230 V Wechselstrom
	Erbrechen (Typ)	KALTSTART ≤50A bei 230VAC
	Leckstrom	<0,75 mA

Artikel		UY360-LF1220	UY360- H F1220
Ausgabe	Ladespannung	14,6 V	14,6 V
	Ladestrom	20 A ± 5 %
	Spannungsschwankungen	±0,3 V
	Welligkeitsspannung	≤2 % VOUT_MAX
Eingang	Spannungsbereich	100-120 VWechselstrom	220-240 VWechselstrom
	Frequenzbereich	60 Hz	50 Hz
	Effizienz	≥8 0 %
	Eingangsstrom (Typ)	4,6 A/115 V Wechselstrom	2,7 A/230 V Wechselstrom
	Erbrechen (Typ)	KALTSTART ≤50A bei 230VAC
	Leckstrom	<0,75 mA

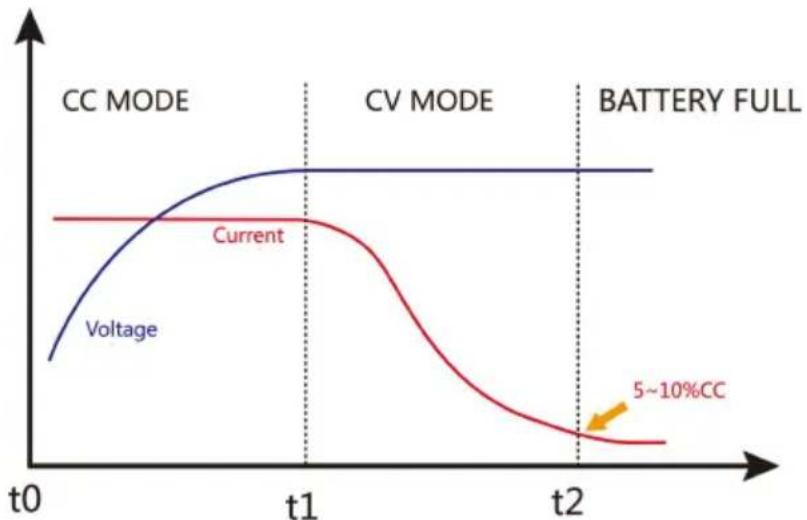

CHARGE CURVE

1. T 0 Konstantstromphase (CC) : Das Ladegerät liefert maximalen Ausgangsstrom für schnelles Laden. Die Phase wird automatisch beendet, wen die Batteriespannung die maximale Ladespannung erreicht.

2. T 1 Konstantspannungsphase (CV) : Das Ladegerät hält die

Ausgangsspannung auf dem Volladeniveau, während der Ladestrom allmählich abnimmt. Der Ladevorgang ist abgeschlossen, wenn der Strom auf 5–10 % d Maximalwerts fällt . Ab diesem Zeitpunkt gilt die Batterie als vollständig gelade

3. T 2 Batterie voll Stufe : Erhaltungsladung der Batterie mit geringem Strom .

MAINTENANCE

WARNUNG: Stellen Sie vor der Durchführung der folgenden Vorgänge sicher, dass das Ladegerät von der Batterie und der Stromverbindung getrennt ist.

1. Regelmäßige Wartung

• Entfernen Sie regelmäßig Staub von Lüftungsschlitzen und Lüftern, um sicherzustellen, dass das Ladegerät eine gute Wärmeableitung gewährleistet.
• Wischen Sie das Gehäuse regelmäßig mit einem Tuch und etwas Alkohol ab.
• Verwenden oder lagern Sie das Ladegerät nicht an einem Ort mit hoher Feuchtigkeit oder hohen Temperaturen.

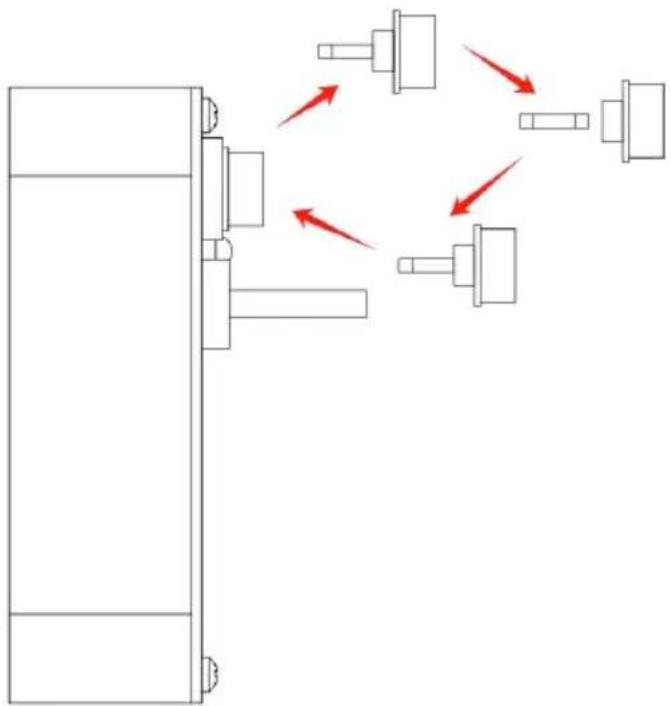

2. Ersetzen Sie die Sicherung

Wenn das Ladegerät nicht laden kann, prüfen Sie bitte, ob die Ausgangssicherung durchgebrannt ist. Setzen Sie eine Ersatzsicherung vom gleichen Typ und mit den gleichen Spezifikationen wie folgt ein und stellen Sie sicher, dass die Sicherung fest im Sicherungshalter sit

MATTERS NEED ATTENTION

1. Decken Sie das Ladegerät oder die Aufnahme während des Ladevorgangs nicht ab.
2. Das Ladegerät sollte an einem Ort platziert werden, an dem Kinde nicht erreichen können.
3. Bitte laden Sie in Innenräumen, wo gute Belüftung und Wärme Ab ist. Das Laden in der Umgebung ist verboten, es ist feucht, heiß oder sind entzündliche oder explosive Gase vorhanden.

Im Gehäuse des Ladegeräts besteht Hochspannungsgefahr. Bitte zerlegte Sie es nicht unbefugt.

1. Für Schäden, die durch eine nicht den Anweisungen im Handbuch entsprechende Bedienung entstehen, übernimmt der Hersteller keine Verantwortung.

2. Wenn der Schutzschalter während der Verwendung des Ladegeräts auslöst, schalten Sie bitte andere Elektrogeräte aus.

3. Aufgrund des Netzspannungsabfalls beginnt der Ladestrom abzunehmen, wenn er sich der maximalen Ladespannung nähert.

4. Kein Laden oder nachdem der Ladevorgang abgeschlossen ist, zieh Sie unbedingt den DC-Anschluss und den AC-Anschluss ab.

Phänomen	Ursache	Lösung
Nach dem Verbinden de Ladegeräts mit der Batterie funktioniert das Ladegerät nicht oder LED2 leuchtet grün.	Beim Rückwärtsanschluss brennt die Ausgangssicherung durch.	Bitte ersetzen Sie die Sicherung und schließen Sie anschließend Ladegerät und Akku richtig an.
	Rückwärtsgang anschließen, Relais hat keine Funktion.
Der Akku ist nicht vollständig geladen, aber LED2 blinkt zwischen R und Grün.	Ladegerät und Batterie sind getrennt.	Schließen Sie Ladegerät un Akku wieder an.
	Ladegerät überhitzt, in den Wärmeschutzmodus und Standby.	Kühladegerät. Das Ladegerät kann den Betrieb automatisch wieder aufnehmen, wenn die Temperatur sinkt.
Nachdem das Ladegerät an die Wechselstromversorgung angeschlossen wurde, funktioniert es nicht und die beiden LEDs 1 leuchten nicht.	Stecker locker, Ladegerät lässt sich nicht an Netzstrom anschließen.	Schließen Sie das AC-Kabe erneut an und stellen Sie sicher, dass alles in Ordnu ist.
	Ladegerät ist beschädigt	Senden Sie das Ladegerät zur Reparatur an Ihren Händler vor Ort zurück. Im Inneren des Ladegeräts befindet sich Hochspannung. Öffnen Sie das Ladegerät daher nicht selbst.
Modell	Zubehörliste
UY240-LF1210	1. Adapterkabel * 12. Netzkabel * 13. Versicherungsröhre * 24. Bedienungsanleitung * 1
UY240-HF1210
UY360-LF1220
UY360-HF1220

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Shanghai 200.000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWC

NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anal
