Produkttyp	Intelligentes Ladegerät
Marke	Vevor
Modell	GS950C-3601200
Eingangsspannung	100-240 V ~ 50/60 Hz
Maximaler Ladestrom	12 A
Batteriespannung	36 V
Maximale Leistung	492 W
Kompatible Batterietypen	Blei-Säure, LiFePO4, NMC (ternär)
Lademodus	Drei Phasen (Konstantstrom, Konstantspannung, Erhaltungsladung)
Steuerungstechnologie	CPU und PWM
Integrierte Schutzeinrichtungen	Kurzschluss, Überspannung, Überstrom, Überhitzung, Verpolung
Anzeige	Batterietyp-LED und Ladezustand-LED
LED-Farben	Grün (Blei-Säure), Orange (NMC), Rot (LiFePO4)
Kühlung	Integrierter Lüfter
Wartung	Regelmäßig die Lüftungsschlitze und den Lüfter reinigen; das Gehäuse mit einem alkoholgetränkten Tuch abwischen
Sicherheitshinweise	Nicht abdecken, in gut belüftetem Bereich verwenden, Feuchtigkeit und hohe Temperaturen vermeiden
Reparierbarkeit	Nicht vom Benutzer reparierbar; zur Reparatur an den Händler zurücksenden
Im Lieferumfang enthaltenes Zubehör	Bedienungsanleitung
Zertifizierungen	Entspricht Teil 15 der FCC, WEEE-Richtlinie 2012/19/EG

Häufig gestellte Fragen - GS950C-3601200 Vevor

Welche Batterietypen kann dieses Ladegerät laden?

Dieses Ladegerät kann drei Batterietypen laden: Blei-Säure, Lithium-Eisenphosphat (LiFePO4) und Lithium-Ternär (NMC). Stellen Sie sicher, dass Sie vor dem Laden den richtigen Typ auswählen.

Wie wähle ich den Batterietyp aus?

Verwenden Sie den Batterietyp-Wahlschalter (einen Schalter), um die Typen durchzublättern. Die Batterietyp-LED wechselt die Farbe: Grün für Blei-Säure, Orange für NMC, Rot für LiFePO4.

Was bedeuten die LED-Anzeigen für den Ladezustand?

Die Ladezustands-LED zeigt: Rot dauerhaft = lädt, Grün dauerhaft = Ladung abgeschlossen, Rot blinkend 1x/s = Batteriefehler, 2x/s = Kurzschluss, 3x/s = Überspannung, 4x/s = Überstrom, 5x/s = Überhitzung.

Wie schließe ich das Ladegerät richtig an?

Schließen Sie vor dem Laden zuerst die DC-Klemme an die Batterie an, dann stecken Sie das AC-Stromkabel ein. Nach dem Laden ziehen Sie zuerst das AC-Kabel, dann die DC-Klemme.

Was tun, wenn die Status-LED dauerhaft rot blinkt?

Dies kann auf eine Verpolung oder eine defekte Batterie hinweisen. Überprüfen Sie die Anschlüsse. Wenn das Problem weiterhin besteht, ersetzen Sie die Batterie oder wenden Sie sich an den Kundendienst.

Wie pflege ich das Ladegerät?

Reinigen Sie regelmäßig den Staub von den Lüftungsschlitzen und dem Lüfter, um eine gute Wärmeableitung zu gewährleisten. Wischen Sie das Gehäuse mit einem mit Alkohol getränkten Tuch ab. Nicht in feuchter Umgebung oder bei hohen Temperaturen verwenden oder lagern.

Welche Sicherheitsvorkehrungen sind zu beachten?

Das Ladegerät nicht abdecken, nicht in der Nähe von brennbaren Materialien verwenden, Schutzbrille tragen, in einem belüfteten Bereich arbeiten, nicht Feuchtigkeit aussetzen. Bei Kontakt mit Säure mit Wasser abspülen und einen Arzt aufsuchen.

Was tun bei Überhitzung des Ladegeräts?

Wenn die rote LED 5 Mal pro Sekunde blinkt, befindet sich das Ladegerät im Hitzeschutz. Stoppen Sie den Ladevorgang und lassen Sie das Ladegerät an einem belüfteten Ort abkühlen. Es nimmt den Betrieb nach dem Abkühlen automatisch wieder auf.

Kann das Ladegerät vom Benutzer repariert werden?

Nein, es ist gefährlich, das Ladegerät aufgrund der hohen inneren Spannung zu öffnen. Im Fehlerfall senden Sie es zur Reparatur an Ihren örtlichen Händler zurück.

Welche Eingangsspannung wird benötigt?

Das Ladegerät arbeitet mit einer Eingangsspannung von 100-240 V~, 50/60 Hz, was es mit den meisten Standardsteckdosen kompatibel macht.

BEDIENUNGSANLEITUNG GS950C-3601200 Vevor

Technischer Support und E-Garantie

Zertifikat www.vevor.com/support

BATTERIE-LADEGERÄT-BETRIEBSHANDBUCH

MODELL: GS950C-3601800 / GS950C-3601200 / GS950C-4801500

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen zur Verfügung zu stellen.

"Speichern Halb", "Halber Preis" oder andere ähnliche Ausdrücke, die von uns verwendet werden, repräsentieren nur eine

Schätzung der Einsparungen, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen

Top-Marken profitieren könnten und bedeuten nicht unbedingt, dass sie alle Kategorien der angebotenen

Werkzeuge von uns abdecken.

Wir möchten Sie bitten, sorgfältig zu prüfen, wenn Sie eine Bestellung bei uns aufgeben, ob Sie

tatsächlich die Hälfte im Vergleich zu den großen Top-Marken sparen.

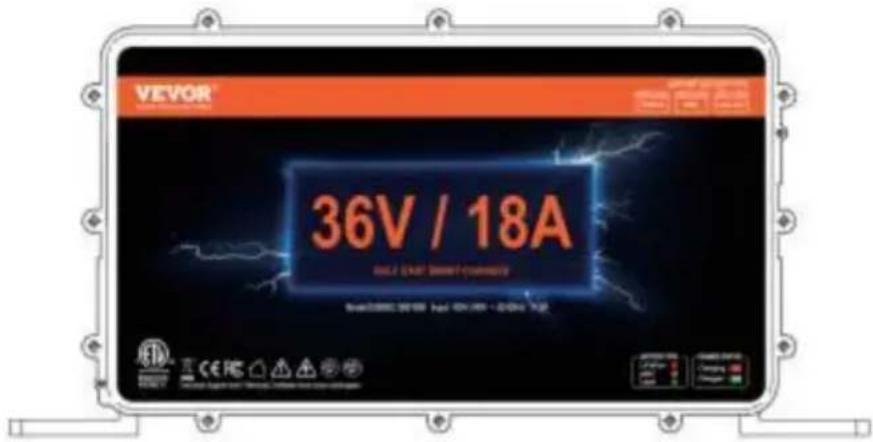

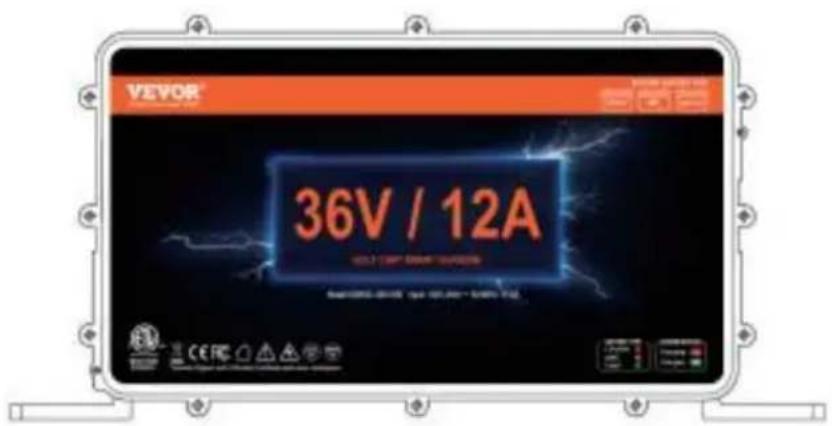

GS950C-3601200

GS950C-3601800

GS950C-4801500

BRAUCHEN SIE HILFE? KONTAKTIEREN SIE UNS!

Haben Sie Produktfragen? Benötigen Sie technische Unterstützung? Bitte zögern Sie nicht, uns zu kontaktieren:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen im Handbuch sorgfältig vor dem Betrieb. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts unterliegt dem Produkt, das Sie erhalten. Bitte verzeihen Sie uns, wenn wir Sie nicht erneut informieren, falls es Technologie- oder Software-Updates für unser Produkt gibt.

	Warnung-Um das Verletzungsrisiko zu verringern, Benutzer muss lesen Lesen Sie die Bedienungsanleitung sorgfältig durch.
	Dieses Gerät entspricht Teil 15 der FCC Vorschriften. Betrieb unterliegt den folgenden beiden Bedingungen:(1) Dieses Gerät darf nicht verursachen schädliche Störungen, und (2) dieses muss akzeptieren jegliche empfangene Störungen, einschließlich Störungen, die möglicherweise zu unerwünschtem Betrieb führen.
	Dieses Produkt unterliegt den Bestimmung von europäische Richtlinie 2012/19/EG. Das Symbol eines Wheelie Müllein gekreuzt durch zeigt an, dass das Produkt erfordert separate vor Sammlung im europäisch Union. Dies gilt für die Produ und sämtliches Zubehör mit diesem Symbol gekennzeich Produkte markiert als solche dürfen nicht entsorgt werde Normal Hausmüll, sondern müssen zu einer Sammelstell gebracht werden Recycling-Stelle elektrisch Und
	elektronische Geräte

WARNUNG

Dieses Betriebshandbuch enthält Informationen zur Sicherheit und

Vorsichtsmaßnahmen. Bitte lesen Sie es sorgfältig vor dem Gebrauch. LESEN UND VERSTEHEN SIE ALLE SICHERHEITSHINWEISE VOR DER VERWENDUNG.

PRODUKT. Die Nichtbeachtung dieser Sicherheitshinweise und Anweisungen kann zu ELEKTRISCHEM SCHOCK, EXPLOSION, FEUER führen, was zu ERNSTEN VERLETZUNGEN, TOD oder SACHSCHADEN führen kann.

• Elektrischer Schlag. Das Produkt ist ein elektrisches Gerät, das einen Schock verursachen und zu ernsthaften Verletzungen führen kann. Netzkabel nicht durchtrennen. Nicht in Wasser tauchen oder nass werden lassen.
• Explosion. Unbeaufsichtigte, inkompatible oder beschädigte Batterien können explodieren. Wenn Sie das Produkt verwenden, lassen Sie es nicht unbeaufsichtigt. Versuchen Sie nicht, eine beschädigte oder gefrorene Batterie zu verwenden. Verwenden Sie das Produkt nur mit Batterien der empfohlenen Spannung. Betreiben Sie das Produkt nur in gut belüfteten Bereichen.
• Feuer. Das Produkt ist ein elektrisches Gerät, das Hitze erzeugt und Verbrennungen verursachen kann. Produkt nicht abdecken. Nicht rauchen oder eine Quelle von elektrischen Funken oder Feuer verwenden, während das Produkt betrieben wird. Halten Sie das Produkt von brennbaren Materialien fern.
• Augenverletzung. Tragen Sie Augenschutz beim Betrieb des Produkts. Batterien können explodieren und umherfliegende Trümmer verursachen. Batteriesäure kann Augen- und Hautreizungen verursachen. Bei Kontamination der Augen oder der Haut spülen Sie die betroffene Stelle mit fließendem, sauberem Wasser und kontaktieren Sie sofort die Giftnotrufzentrale.
• Explosive Gase. Arbeiten in der Nähe einer Blei-Säure-Batterie ist gefährlich. Batterien erzeugen explosive Gase während des normalen Batteriebetriebs. Um das Risiko einer Batterieexplosion zu reduzieren, befolgen Sie alle Sicherheitsinformationen und Anweisungen sowie die vom

WARNUNG

Batteriehersteller und Hersteller jeglicher Ausrüstung, die in der Nähe der Batterie verwendet werden soll. Beachten Sie die Warnhinweise auf diesen Produkten und am Motor.

ÜBERBLICK

Mit CPU-Steuerung und PWM-Technologie hat das Ladegerät der GS950C-Serie Vorteile wie hohen Wirkungsgrad, gute Stabilität, Kohlenstoffarmut und

Energieeinsparung. Der dreistufige Lademodus steuert den Ladevorgang automatisch und präzise in Bezug auf Strom und Spannung und stellt sicher, dass die Batterie

vollständig geladen und nicht überladen wird. Die Lebensdauer Ihrer Batterie wird geschützt.

Drei Arten von Batterien können geladen werden: Blei-Säure-

Batterien, Lithium-Eisenphosphat-Batterien und ternäre Lithium-Batterien. Bitte bestimmen Sie vor dem Laden, welche Art von Batterie Sie laden möchten, und überprüfen Sie die Spannung der Batterie, bevor Sie mit dem Laden beginnen.

AUSPACKEN UND INSPEKTION

Öffnen Sie die Verpackung und überprüfen Sie die in Tabelle 1 gezeigten Artikel sorgfältig, um festzustellen, ob Teile fehlen oder beschädigt sind.

Tabelle 1. Auspacken und Inspektion

Artikel	Beschreibung	Menge
1	Betrieb Handbuch	1

BEDIENUNGSANLEITUNG

- Stellen Sie vor dem Laden fest, welcher Batterietyp in dem zu ladenden Gerät vorhanden ist.

Drücken Sie den Batterietyp-Schalter, um den Batterietyp zu wechseln, und prüfen Sie, ob die Batteriespannung des Ladegeräts mit der des Ladegeräts übereinstimmt. (Siehe Abb. 1)

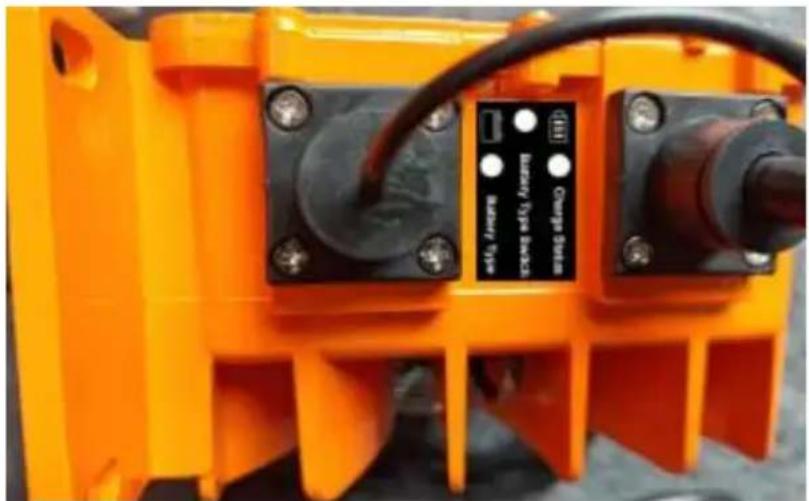

● Batterietyp-LEDs: Batterietyp-Anzeige-LED. ● Ladestatus-LED: Ladezustands-Anzeige-LED. - Batterietyp-Wahlschalter: Auswahlschalter für den wiederaufladbaren Batterietyp.

- Der Typ und der Betriebszustand der entsprechenden LED-Farbe der Batterietyp-LED:

Grün ---- Blei-Säure-

Batterien, Orange ---- NMC

Batterie

Rot ---- LiFePo 4

Batterie-Ladestatus-LEDs:

Rot und Grün leuchtend ---- Schlecht

Batterie-Kontakt: Das rote Licht ist stets ein ----

- Wird geladen

Das grüne Licht ist an ---- Float aufgeladen

Das grüne Licht ist immer an ---- Wird geladen endet

Das rote Licht blinkt einmal pro Sekunde ---- Batterie

Versagen: Das rote Licht blinkt zweimal pro Sekunde ----

Fehlerhaftes Ladegerät

Das rote Licht blinkt dreimal pro Sekunde ---- Batterie

Überspannung: Das rote Licht blinkt viermal pro Sekunde ----

Überstrom

Das rote Licht blinkt fünfmal pro Sekunde ----

Übertemperatur-Batterietyp-Wahlschalter:

Wenn Sie eine ternäre Lithiumbatterie oder eine Lithium-Eisen-

Phosphatbatterie aufladen möchten, drücken Sie bitte diesen Schalter, und die entsprechende LED-Lichtfarbe wählt den Typ der wiederaufladbaren Batterie.

Drücken Sie diesen Schalter, um durch den Batterietyp zu blättern, und die Farbe der entsprechenden LED-Leuchte ändert sich ebenfalls.

Hinweis: Bevor Sie mit dem Laden beginnen, müssen Sie den entsprechenden

Batterietyp richtig einstellen, sonst wird die Batterie beschädigt und in schweren Fällen kann ein Feuer entstehen.

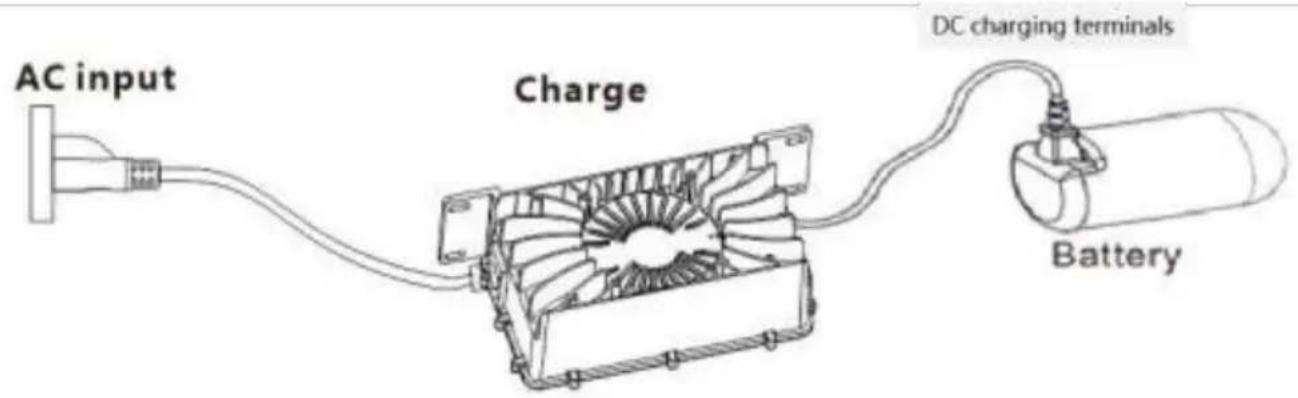

- Vor dem Laden schließen Sie bitte zuerst den DC-Anschluss an die Batterie an und verbinden Sie dann den AC-Anschluss (siehe Abb. 2).

• Nach Abschluss des Ladevorgangs ziehen Sie zuerst den AC-Anschluss und dann den DC-Anschluss ab (siehe Abb. 2).
• Ziehen Sie bei Nichtgebrauch oder nach Abschluss des Ladevorgangs sicher den DC-Anschluss und den AC-Anschluss ab.

Hinweis:

• VOR DEM LADEN IST ES WICHTIG, SICHERZUSTELLEN, DASS DER TYP DER WIEDERAUFLADBAREN BATTERIE MIT DEM TYP DER WIEDERAUFLADBAREN BATTERIE ÜBEREINSTIMMT, DER VOM LADEGERÄT UNTERSTÜTZT WIRD.
• BEVOR SIE MIT DEM LADEN BEGINNEN, MÜSSEN SIE ZUERST DEN DC-LADESTECKER UND DANN DEN AC-STECKER EINSTECKEN.
• NACH DEM LADEN MUSS DER AC-STECKER GEZOGEN WERDEN UND DANN MUSS DER DC-LADESTECKER ABGEZOGEN WERDEN.

TECHNISCHE DATEN

Technische Daten	Produkt Modell
	GS 950C-3601 200	GS 950C-3601 800	GS 950C-4801 500
Eingangsspannung	100 V bis 240 V 60/50 HZ
Maximale Aufladung aktuell	12A	18A	15A
Batteriespannung	36 V	36 V	48 V
Maximale Leistung Leistung	492W	738W	810 W

Ladegerät und Ladeanschluss nicht während des Ladevorgangs berühren.

Das Ladegerät sollte außerhalb der Reichweite von Kindern aufgestellt werden. Bitte laden Sie in Innenräumen mit guter Belüftung und Wärmeableitung.

Ableitung ist.

• Verbotenes Laden bei Feuchtigkeit, hohen Temperaturen oder brennbaren, explosiven Gasen in der Umgebung.
• Es besteht die Gefahr einer Hochspannung im Ladegehäuse. Bitte nicht unbefugt zusammenbauen.
• Die Verluste durch Nichtbetrieb nach Anweisung des Handbuchs, der Hersteller übernimmt keine Verantwortung.

WARTUNG

ACHTUNG: Bevor Sie die folgenden Schritte durchführen, vergewissern Sie sich, dass das Ladegerät von der Batterie und dem Stromanschluss getrennt ist.

Routinemäßige Wartung.

• Entfernen Sie regelmäßig Staub von Lüftungsschlitzen und Lüfter, um eine gute Wärmeableitung des Ladegeräts zu gewährleisten.
• Wischen Sie das Gehäuse regelmäßig mit einem Tuch und etwas Alkohol ab.
• Nicht das Ladegerät an einem Ort mit hoher Luftfeuchtigkeit oder hoher Temperatur verwenden oder lagern.

HÄUFIGE STÖRUNGEN UND LÖSUNGEN

Phänomen	Ursache	Auflösung
Nach dem Verbinden Ladegerät und Batterie Ladegerät funktioniert nicht oder Ladestatus LED blinkt rot alle Die Zeit	Der positiv und Negativ Polarität von Die Batterie Is umgekehrt, oder die Batterie ist defekt	Ladegerät anschließen und Batterie richtig
Der Ladestatus LED blinkt 2 mal In eine Sekunde	Kurz Schaltung	Nach dem Ersetzen de Batterie, der Fehler immer noch existiert. Bitte gib es zurück zu Ihrem lokalen Händler für reparieren
Der Ladestatus LED blinkt 3 mal In eine Sekunde	Ausgang Überspannung	Nach dem Ersetzen de Batterie, der Fehler immer noch existiert. Bitte gib es zurück zu Ihrem lokalen Händler für reparieren
Der Ladestatus LED blinkt 4 mal In eine Sekunde	Überstrom	Der Fehler bleibt bestehen nach neu starten. Bitte gib es zurück zu Ihrem lokalen Händler für reparieren
Der Ladestatus LED blinkt 5 mal In eine Sekunde	Ladegerät über Erhitzen in Thermal Schutzmodus Und stehen zu.	Kühladegerät Ladegerät kann Automatische Wiederaufnahme der Arbeit wenn die Temperatur

HÄUFIGE STÖRUNGEN UND LÖSUNGEN

		abkühlt runter.
Nach Verbinden Die Ladegerät und Batterie die Ladestatus des Ladegeräts LED Licht blinkt zwischen rot und grün	Ladegerät und Batterie ist getrennt	Schließen Sie das Ladegerät wieder an und Batterie.
Nach Verbinden Die Ladegerät an Wechselstrom anschließen, der Ladevorgang nich Arbeit und alles Die LEDsSind schlecht	Stecker lose,Ladegerät tut keine Verbindung zu Klimaanlage Leistung.	Schließen Sie das AC Kabel wieder an und machen sicher, dass Ist OK.
	Ladegerät hat beschädigt	Ladegerätzurückschicken Zu Händler vor Ort für di Reparatur Es gibt Hochspannung innen ladegerät, Bitte öffnen Sie das Ladegerät nicht persönlich.
