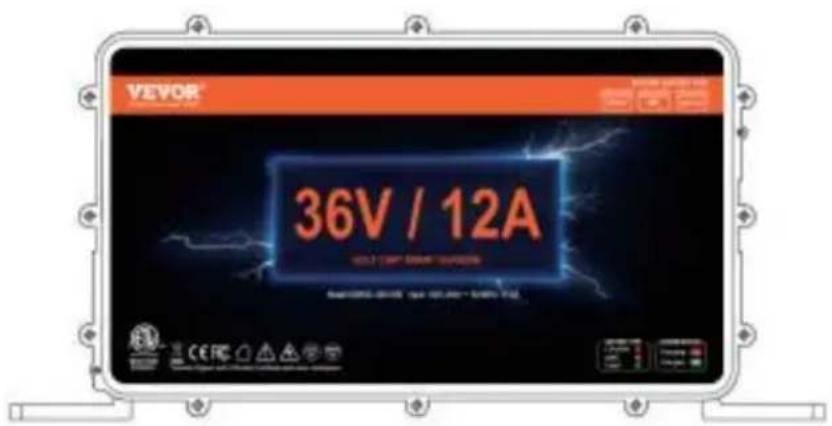

GS950C-3601200 - Ładowarka do baterii Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Inteligentna ładowarka akumulatorów
Marka	Vevor
Model	GS950C-3601200
Napięcie wejściowe	100-240 V ~ 50/60 Hz
Maksymalny prąd ładowania	12 A
Napięcie akumulatora	36 V
Maksymalna moc	492 W
Kompatybilne typy akumulatorów	Kwasowo-ołowiowe, LiFePO4, NMC (trójskładnikowe)
Tryb ładowania	Trzy sekcje (stały prąd, stałe napięcie, ładowanie podtrzymujące)
Technologia sterowania	CPU i PWM
Wbudowane zabezpieczenia	Zwarcie, przepięcie, nadprąd, przegrzanie, odwrócenie polaryzacji
Wyświetlacz	LED typu akumulatora i LED stanu ładowania
Kolory LED	Zielony (kwasowo-ołowiowe), Pomarańczowy (NMC), Czerwony (LiFePO4)
Chłodzenie	Wbudowany wentylator
Konserwacja	Regularnie czyścić otwory wentylacyjne i wentylator; przecierać obudowę szmatką nasączoną alkoholem
Środki ostrożności	Nie zakrywać, używać w wentylowanym miejscu, unikać wilgoci i wysokich temperatur
Naprawialność	Nienaprawialny przez użytkownika; zwrócić do sprzedawcy w celu naprawy
Akcesoria w zestawie	Instrukcja obsługi
Certyfikaty	Zgodny z częścią 15 FCC, dyrektywą WEEE 2012/19/WE

Często zadawane pytania - GS950C-3601200 Vevor

Jakie typy akumulatorów może ładować ta ładowarka?

Ta ładowarka może ładować trzy typy akumulatorów: kwasowo-ołowiowe, litowo-żelazowo-fosforanowe (LiFePO4) i litowo-trójskładnikowe (NMC). Przed ładowaniem upewnij się, że wybrałeś odpowiedni typ.

Jak wybrać typ akumulatora?

Użyj przełącznika wyboru typu akumulatora, aby przewijać typy. LED typu akumulatora zmienia kolor: zielony dla kwasowo-ołowiowych, pomarańczowy dla NMC, czerwony dla LiFePO4.

Co oznaczają diody LED stanu ładowania?

LED stanu ładowania wskazuje: czerwony stały = ładowanie, zielony stały = ładowanie zakończone, czerwony migający 1x/s = uszkodzony akumulator, 2x/s = zwarcie, 3x/s = przepięcie, 4x/s = nadprąd, 5x/s = przegrzanie.

Jak prawidłowo podłączyć ładowarkę?

Przed ładowaniem najpierw podłącz zacisk DC do akumulatora, a następnie podłącz przewód zasilający AC. Po ładowaniu najpierw odłącz przewód AC, a następnie zacisk DC.

Co zrobić, jeśli dioda LED stanu miga na czerwono?

Może to wskazywać na odwrócenie polaryzacji lub uszkodzony akumulator. Sprawdź połączenia. Jeśli problem nie ustąpi, wymień akumulator lub skontaktuj się z serwisem.

Jak konserwować ładowarkę?

Regularnie czyść kurz z otworów wentylacyjnych i wentylatora, aby zapewnić dobrą cyrkulację ciepła. Przecieraj obudowę szmatką nasączoną alkoholem. Nie używaj ani nie przechowuj w wilgotnym lub gorącym miejscu.

Jakie środki ostrożności należy zachować?

Nie zakrywać ładowarki, nie używać w pobliżu materiałów łatwopalnych, nosić okulary ochronne, pracować w wentylowanym miejscu, nie wystawiać na wilgoć. W przypadku kontaktu z kwasem spłukać wodą i skonsultować się z lekarzem.

Co zrobić w przypadku przegrzania ładowarki?

Jeśli czerwona dioda miga 5 razy na sekundę, ładowarka jest w trybie ochrony termicznej. Zatrzymaj ładowanie i pozostaw ładowarkę do ostygnięcia w wentylowanym miejscu. Po ostygnięciu wznowi pracę automatycznie.

Czy użytkownik może naprawić ładowarkę?

Nie, otwieranie ładowarki jest niebezpieczne ze względu na wysokie napięcie wewnętrzne. W przypadku awarii wyślij ją do sprzedawcy w celu naprawy.

Jakie jest wymagane napięcie wejściowe?

Ładowarka działa przy napięciu wejściowym 100-240 V~, 50/60 Hz, co czyni ją kompatybilną z większością standardowych gniazdek elektrycznych.

INSTRUKCJA OBSŁUGI GS950C-3601200 Vevor

Wsparcie techniczne i E-gwarancja

Certyfikat

Nadal staramy się dostarczać Ci narzędzia w konkurencyjnej cenie.

"Ratować Połowa", "Połowa ceny" lub jakiekolwiek inne podobne wyrażenia używane przez nas reprezentują pewne szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w porównaniu do większych, najlepszych marek i niekoniecznie oznaczają objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy o dokładnym sprawdzeniu, kiedy składasz zamówienie u nas, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Proszę, skontaktuj się z nami:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginał instrukcja, proszę przeczytać wszystko podręcznik instrukcje

ostrożnie przed uruchomieniem. VEVOR zastrzega sobie prawo d jednoznacznej interpretacji naszej instrukcji obsługi. Wygląd produk powinien podlegać

produkt ty otrzymane. Proszę wybaczyć nas, że nie będziemy poinformuję cię ponownie jeśli istnieje jakaś technologia lub oprogramowanie Aktualizacje na naszym produkt.

	Ostrzeżenie – Aby zmniejszyć ryzyko obrażeń, użytkownik musieć Czytać uważnie przeczytaj instrukcję obsługi.
	To urządzenie jest zgodne z Część 15 z FCC Zasady. Eksploatacja podlega następującym dwóm warunkom: (1 urządzenie może nie powodować szkodliwe zakłócenia i (2) to urządzenie musieć przyjąć wszelkie otrzymane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.
	Ten produkt podlega zaopatrzenie z europejski Dyrektyw 2012/19/WE. Symbol przedstawiający wheelie kosz skrzyżowany przez wskazuje, że produkt wymaga oddzielny odmawiać kolekcja w europejski Związek. Dotyczy to produkt i wszystkie akcesoria oznaczone tym symbolem. Produkty oznaczone jako takie nie może być wyrzucone razem z normalna odpady bytowe, ale należy je oddać do punkt zbiórki punkt recyklingu elektryczny I urządzeniaelektroniczne

OSTRZEŻENIE

Ta instrukcja zawiera informacje dotyczące bezpieczeństwa i

ostrzeżenia. Proszę przeczytać ją uważnie przed użyciem. PRZECZYTAJ I ZROZUM WSZYSTKIE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA PRZED UŻYCIEM

PRODUKTU. Nieprzestrzeganie tych zasad bezpieczeństwa może skutkować porażeniem prądem, eksplozją, ogniem, co może prowadzić do poważnych obrażeń, śmierci lub szkód materialnych.

• Porażenie prądem elektrycznym. Produkt jest urządzeniem elektrycznym, które może porazić i spowodować poważne obrażenia. Nie przecinaj przewodu zasilającego. Nie zanurzaj w wodzie ani nie dopuść do zamoczenia.
• Eksplozja. Niekontrolowane, niekompatybilne lub uszkodzone baterie mogą eksplodować, jeśli są używane z produktem. Nie pozostawiaj produktu bez opieki podczas użytkowania. Nie próbuj uruchamiać projektu z uszkodzoną lub zamrożoną baterią. Używaj produktu wyłącznie z bateriami zalecanymi i używaj produktu w dobrze wentylowanych pomieszczeniach.
• Ogień. Produkt jest urządzeniem elektrycznym emitującym ciepło i może powodować oparzenia. Nie zakrywaj produktu. Nie pal ani nie używaj żadnego źródła iskry elektrycznej lub ognia podczas pracy produktu. Przechowuj produkt z dala od materiałów łatwopalnych.

Obrażenia. Nosić okulary ochronne podczas obsługi produktu. Baterie mogą eksplodować i powodować latające odłamki. Kwas akumulatorowy może powodować podrażnienie oczu i skóry. W przypadku zanieczyszczenia oczu lub skóry należy przemyć skażone miejsce bieżącą, czystą wodą i natychmiast skontaktować się z lekarzem.

- Gazy wybuchowe. Praca w pobliżu akumulatorów kwasowo-ołowiowych jest niebezpieczna, ponieważ generują one gazy wybuchowe podczas normalnej pracy. Aby zmniejszyć ryzyko wybuchu baterii, przestrzegaj wszystkich zasad bezpieczeństwa i instrukcji opublikowanych przez producenta baterii i producenta dowolnego sprzętu przeznaczonego do użytku w pobliżu baterii. Przejrzyj ostrzegawcze oznaczenia na tych produktach i na silniku.

PRZEGLĄD

OSTRZEŻENIE

Ze sterowaniem CPU i technologią PWM, ładowarka serii GS950C ma takie zalety jak wysoka wydajność, dobra stabilność, niska emisja i energooszczędność. Trzysektorowy tryb ładowania --- Sterowanie ładowaniem prądu i napięcia automatycznie i precyzyjnie, zarówno zapewnia, że bateria jest naładowana w pełni, a nie przeładowana. Żywotność Twojej baterii będzie chroniona.

Ten produkt może ładować trzy rodzaje baterii: kwasowo-ołowiową baterię / litowo-żelazowo-fosforanową baterię / litowo-trójskładnikową baterię. Proszę określić, który rodzaj baterii chcesz ładować przed ładowaniem, sprawdź napięcie akumulatora przed ładowaniem.

KONTROLA ROZPAKOWANIA

Otwórz opakowanie i sprawdź zawartość pokazaną w tabeli 1. Ostrożnie sprawdź, czy nie brakuje żadnych części lub czy nie są uszkodzone.

Tabela 1. Kontrola rozpakowania

Przed miot	Opis	Ilość
1	Operacyjny podręcznik	1

INSTRUKCJA OBSŁUGI

- Przed ładowaniem należy określić typ akumulatora urządzenia, które ma być ładowane. Należy

naładować i nacisnąć przełącznik typu baterii, aby zmienić typ baterii. Sprawdź, czy napięcie akumulatora urządzenia ładującego jest zgodne z ładowarką. (Zobacz Rys.1)

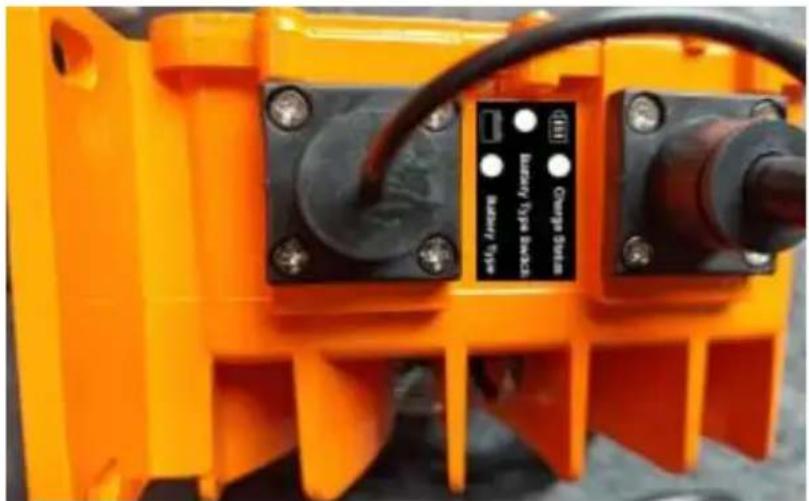

● Typ baterii LED: Wskaźnik typu baterii LED. - Status ładowania LED: Wskaźnik statusu ładowania LED. - Przełącznik wyboru typu baterii: Przełącznik wyboru typu baterii do ładowania.

- Typ i stan działania odpowiadający kolorowi diody LED typu baterii:

Zielony ---- Baterie kwasowo-ołowiowe Pomarańczowy ---- Bateria NMC

Czerwony ----

LiFePo4 Stan ładowania baterii

PROWADZONY:

Czerwony i zielony błyszczący ---- Biedny

bateria skontaktuj się z czerwony światło Jest

zawsze włączony ---- Ładowanie

Ten zielony światło Jest na ---- Pływak oskarżony

Zielony światło jest zawsze włączony----Ładowanie Kończy się

Ten czerwony światło błyski raz każdy 1 drugi ---- Bateria

niepowodzenie czerwone światło miga dwa razy drugi--- -

-Błędny rumak

Ten czerwone światło miga trzy razy na sekundę----Bateria wiek

przepięcia Ten czerwone światło miga cztery razy na sekundę----

-Przetężenie nt

Ten czerwone światło miga pięć razy na sekundę ----

Przegrzanie Przełącznik wyboru typu baterii:

Jeśli chcesz naładować baterię litowo-jonową bateria lub lit żelaz proszę o baterię fosforanową naciśnij ten przełącznik, a odpowiedni kolor diody LED wybierze rodzaj akumulatora bateria.

Naciśnij ten przełącznik, aby przełączać się między typami baterii, a kolor odpowiedniego światła LED również się zmieni.

Uwaga: Przed rozpoczęciem ładowania należy wybrać odpowiedni

prawidłowo włożyć baterię, w przeciwnym razie może to spowodować uszkodzenie baterii, a w poważnych przypadkach może dojść do pożaru.

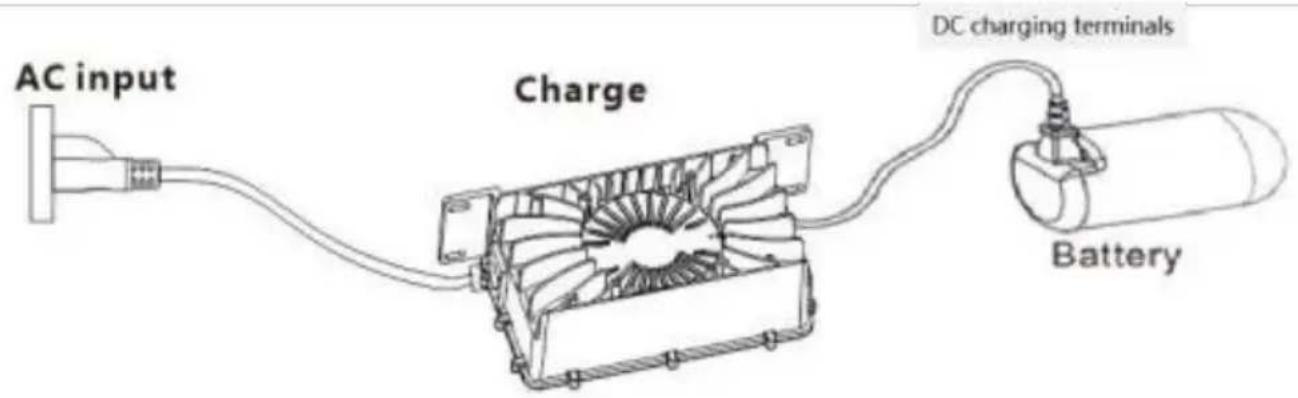

- Przed ładowaniem podłącz zacisk DC do baterii najpierw, a następnie podłącz zacisk prądu przemiennego (patrz Rys.2).

• Po zakończeniu ładowania odłącz urządzenie od zasilania. Najpierw odłącz zacisk prądu przemiennego, a następnie odłącz zacisk DC (patrz Rys.2).
• Gdy nie ładujesz lub po całkowitym naładowaniu, na pewno wyjmij wtyczkę zacisku DC i zacisku prądu przemiennego.

Notatka:

• PRZED ŁADOWANIEM WAŻNE JEST, ABY UPEWNIĆ SIĘ, ŻE TYP ŁADOWALNEJ BATERII JEST TAKI SAM JAK TYP ŁADOWANIA ZESTAWU BATERII POD ZARZĄDEM R.
• PRZED ROZPOCZĘCIEM ŁADOWANIA MUSISZ NAJPIERW PODŁĄCZYĆ WTYCZKĘ ŁADOWANIA PRĄDEM STAŁYM, A NASTĘPNIE WTYCZKĘ PRĄDU PRZEMIENNEGO.
• PO NAŁADOWANIU NALEŻY ODŁĄCZYĆ WTYCZKĘ PRĄDU PRZEMIENNEGO, A NASTĘPNIE ODŁĄCZYĆ WTYCZKĘ ŁADOWANIA PRĄDEM STAŁYM.

DANE TECHNICZNE

Specyfikacje	Produkt model
	GS950C -3601200	GS950C -3601800	GS950C -4801500
Napięcie wejściowe	100V-240V 60/50 Hz
Maksymalne ładowanie aktualny	12A	18A	15A
Napięcie akumulatora	36V	36V	48V
Maksymalna wydajnoś moc	492W	738W	810 W

• Nie zakrywaj ładowarki ani wlotu podczas ładowania.
• Ładowarka powinna być umieszczona w miejscu, w którym dzieci nie mogłyby jej dotknąć. Proszę ładować w pomieszczeniu wewnętrznym, w którym zapewniona jest dobra wentylacja i ciepło

rozpraszanie jest.

• Zabronione jest pobieranie opłat tam, gdzie jest wilgotno, panuje wysoka temperatura lub występuje materiał łatwopalny, w otoczeniu gazu wybuchowego.
• Istnieje niebezpieczeństwo wysokiego napięcia w obudowie ładowarki. Proszę nie rozmontowywać jej bez autoryzacji.
• Straty spowodowane brakiem działalności zgodnie z tą instrukcją obsługi, producent nie ponosi żadnej odpowiedzialności.

KONSERWACJA

OSTRZEŻENIE: Przed wykonaniem poniższych czynności należy upewnić się, że ładowarka jest odłączona od akumulatora i źródła zasilania.

Rutynowa konserwacja.

- Regularnie usuwaj kurz z otworów wentylacyjnych i wentylatora, aby zapewnić dobre rozpraszanie ciepła.

- Okresowo przecieraj obudowę szmatką zwilżoną alkoholem.

※ Nie używać ani nie przechowywać ładowarki w miejscu o dużej wilgotności lub wysokiej temperaturze.

CZĘSTE USTERKI I ROZWIĄZANIA

Zjawisko	Przyczyna	Rezolucja
Po połączeniu ładowarka i bateria ładowarka nie może działać Lub Status ładowania PROWADZONY miga na czerwono Wszystko ten czas	Ten pozytywne i negatywny polaryzacja ten bateria Jest odwrócony lub bateria jest wadliwy	Podłącz ładowarkę i bateria poprawnie
Stan ładowania Dioda LED miga 2 razy W jedna sekunda	Krótki Okrażenie	Po wymianie bateria, usterka nadal istnieje. Proszę zwrócić to do Twojego lokalnego dealer dla naprawa
Stan ładowania Dioda LED miga 3 razy W jedna sekunda	Wyjście ponad napięcie	Po wymianie bateria, usterka nadal istnieje. Proszę zwrócić to do Twojego lokalnego dealer dla naprawa
Stan ładowania Dioda LED miga 4 razy W jedna sekunda	Nadmiar prądu	Bład nadal występuje Po uruchom ponownie. Proszę zwrócić to do Twojego lokalnego dealer dla naprawa
Stan ładowania Dioda LED miga 5 razy W jedna sekunda	Ładowarka ponad ogrzewanie do termiczny tryb ochrony I czuwać.	Ładowarka chłodząca Ładowarka może automatyczne wznawianie pracy

CZĘSTE USTERKI I ROZWIĄZANIA

		gdy temperatura jest niska w dół.
Po złączony ten ładowarka i bateria, stan ładowania ładowarki PROWADZONY błyski światła między czerwony i zielony	Ładowarka i bateria jest rozłączony.	Podłącz ponownie ładowarkę i bateria.
Po złączony ten ładowarka do zasilani prądem zmiennym, ładowanie działa nie praca i wszystko ten Diody LED Czy zły	Wtyczka luźny, ładowarka robi nie łączyć się z klimatyzacja moc.	Podłącz ponownie przewód prądu przemiennego i zrób pewien, że Jest OK.
	Rumak ma uszkodzony	Odeślij ładowarkę Do lokalny dealer w celu naprawy Jest Wysokie napięcie wewnątrz ładowarki, Proszę nie otwierać ładowarki osobiście.

Producent: Shanghaimuxinmuyeyou xiangongsi

Adres: Shuangchenglu 803 nong 11 hao 1602A-1609 shi, Baoshan, Szanghaj 200000 CN.

Importowane do Australii: JA NIE PTY LTD, 1 ULICA ROKEVA EASTWOOD Nowa Południowa Walia 2122 Australii

Importowane do Stanów Zjednoczonych: Sanven Technology Sp. z o.o., Apartament 250, 9166 Anaheim Place, Rancho Cucamonga, Kalifornia 91730

EC

REP

E- CrossStu Spółka z o.o.

Mainzer ul. 69, 60329 Frankfurt jestem Główny .

UK

REP

YH ORDYNACYJNY OGRANICZONY.

C/ O YH Ordynacyjny Ograniczony Biuro 147, Centurion Dom , Londyn Droga , Staines - upon - Thames , Surrey TW 18 4 AX
