Producttype	Slimme acculader
Merk	Vevor
Model	GS950C-3601200
Ingangsspanning	100-240 V ~ 50/60 Hz
Maximale laadstroom	12 A
Batterijspanning	36 V
Maximaal vermogen	492 W
Compatibele accutypen	Loodzuur, LiFePO4, NMC (ternair)
Laadmodus	Drie fasen (constante stroom, constante spanning, druppellading)
Regeltechnologie	CPU en PWM
Ingebouwde beveiligingen	Kortsluiting, overspanning, overstroom, oververhitting, omgekeerde polariteit
Weergave	LED voor accutype en LED voor laadstatus
LED-kleuren	Groen (loodzuur), Oranje (NMC), Rood (LiFePO4)
Koeling	Ingebouwde ventilator
Onderhoud	Reinig regelmatig de ventilatieopeningen en de ventilator; veeg de behuizing af met een doek gedrenkt in alcohol
Veiligheidsmaatregelen	Niet afdekken, gebruiken in een geventileerde ruimte, vermijd vocht en hoge temperaturen
Repareerbaarheid	Niet door de gebruiker te repareren; retourneer naar de verkoper voor reparatie
Inbegrepen accessoires	Gebruiksaanwijzing
Certificeringen	Voldoet aan FCC deel 15, WEEE-richtlijn 2012/19/EG

Veelgestelde vragen - GS950C-3601200 Vevor

Welke accutypen kan deze lader laden?

Deze lader kan drie accutypen laden: loodzuur, lithiumijzerfosfaat (LiFePO4) en ternair lithium (NMC). Zorg ervoor dat u het juiste type selecteert voor het laden.

Hoe selecteer ik het accutype?

Gebruik de accutypeschakelaar (een schakelaar) om door de typen te bladeren. De LED voor accutype verandert van kleur: groen voor loodzuur, oranje voor NMC, rood voor LiFePO4.

Wat betekenen de LED's voor laadstatus?

De LED voor laadstatus geeft aan: rood constant = opladen, groen constant = laden voltooid, rood knipperend 1x/s = accu defect, 2x/s = kortsluiting, 3x/s = overspanning, 4x/s = overstroom, 5x/s = oververhitting.

Hoe sluit ik de lader correct aan?

Voor het laden eerst de DC-aansluiting op de accu aansluiten, daarna de AC-voedingskabel aansluiten. Na het laden eerst de AC-kabel loskoppelen, daarna de DC-aansluiting.

Wat te doen als de status-LED continu rood knippert?

Dit kan wijzen op een omgekeerde polariteit of een defecte accu. Controleer de aansluitingen. Als het probleem aanhoudt, vervang de accu of neem contact op met de klantenservice.

Hoe onderhoud ik de lader?

Reinig regelmatig het stof van de ventilatieopeningen en de ventilator voor een goede warmteafvoer. Veeg de behuizing af met een doek gedrenkt in alcohol. Niet gebruiken of opslaan op een vochtige plaats of bij hoge temperaturen.

Welke veiligheidsmaatregelen moeten worden genomen?

Bedek de lader niet, gebruik niet in de buurt van brandbare materialen, draag een veiligheidsbril, werk in een geventileerde ruimte, niet blootstellen aan vocht. Bij contact met zuur, spoelen met water en een arts raadplegen.

Wat te doen bij oververhitting van de lader?

Als de rode LED 5 keer per seconde knippert, is de lader in thermische beveiliging. Stop het laden en laat de lader afkoelen op een geventileerde plaats. Hij hervat het werk automatisch na afkoeling.

Kan de lader door de gebruiker worden gerepareerd?

Nee, het is gevaarlijk om de lader te openen vanwege de interne hoge spanning. Stuur hem bij een storing naar uw lokale verkoper voor reparatie.

Wat is de vereiste ingangsspanning?

De lader werkt met een ingangsspanning van 100-240 V~, 50/60 Hz, waardoor hij compatibel is met de meeste standaard stopcontacten.

GEBRUIKSAANWIJZING GS950C-3601200 Vevor

Technische ondersteuning en E-Garantie

Certificaat

Wij blijven ons inzetten om u de tools te bieden die u nodig hebt tegen een concurrerende prijs. "Redden Half", "Half Price" of andere soortgelijke uitdrukkingen die alleen door ons worden gebruikt, vertegenwoordigen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de belangrijkste topmerken en betekent niet noodzakelijkerwijs dat alle categorieën van de door ons aangeboden gereedschappen worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren wanneer u een bestelling bij ons plaatst of u daadwerkelijk de helft bespaart in vergelijking met de topmerken.

GS950C-3601200

GS950C-3601800

Heeft u productvragen? Behoefte aan technische ondersteuning? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele handleiding. Lees alstublieft de volledige handleiding zorgvuldig door voor gebruik. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product moet onderworpen zijn aan het product dat u ontvangt. Vergeef ons alstublieft dat we u niet opnieuw informeren als er technologie- of software-updates zijn met betrekking tot het product.

	Waarschuwing - Om het risico op letsel te verminderen, gebruiker moeten lezen Lees de gebruiksaanwijzing zorgvuldig door.
	Dit apparaat voldoet aan Deel 15 van de FCC Regels werking is onderworpen aan de volgende twee voorwaa (1 ) Dit apparaat mag niet veroorzaken schadelijke interferentie, en (2) dit appa moeten accepteren elke ontvangen interferentie, inbegrep interferentie die kan ongewenste werking veroorzaken.
	Dit product is onderworpen aan de voorraad van Europ Richtlijn 2012/19/EG. Het symbool dat een wheelie toon gekruist door geeft aan dat het product vereist is verschillend v collectie in de Europese Unie. Dit geldt voor de produ alle toebehoren gemarkeerd met dit symbool. Producten gemarkeerd mag als zodanig niet worden weggegooid n normaal huishoudelijk afval, maar moet naar een verzamelpunt worden gebracht punt voor recycling elektr En elektronische apparaten

WAARSCHUWING

Deze operationele handleiding bevat informatie over veiligheid en waarschuwingen.

Lees deze zorgvuldig vóór het gebruik. LEES EN BEGRIJP ALLE VEILIGHEIDSINFORMATIE VOOR GEBRUIK.

PRODUCT. Het niet opvolgen van deze veiligheidsmaatregelen en instructies kan leiden tot ELEKTRISCHE SCHOK, EXPLOSIE, VUUR, wat kan resulteren in ERNSTIG LETSEL OF SCHADE AAN EIGENDOMMEN.

• Elektrische schok. Het product is een elektrisch apparaat dat een schok kan veroorzaken en ernstig letsel kan veroorzaken. Knip de stroomkabel niet door. Dompel het product niet onder in water en laat het niet nat worden.
• Explosie. Ongecontroleerde, incompatibele of beschadigde batterijen kunnen exploderen wanneer ze met het product worden gebruikt. Laat het product niet onbeheerd achter tijdens gebruik. Probeer niet een beschadigde of bevroren batterij te starten. Gebruik het product alleen met batterijen van de aanbevolen spanning. Gebruik het product in goed geventileerde ruimtes.
• Vuur. Het product is een elektrisch apparaat dat warmte uitstraalt en brandwonden kan veroorzaken. Bedek het product niet. Rook niet en gebruik geen enkele bron van elektrische vonken of vuur wanneer het product in werking is. Houd het product uit de buurt van brandbare materialen.
• Oogblessure. Draag oogbescherming bij bediening van het product. Batterijen kunnen ontploffen en rondvliegend puin veroorzaken. Accuzuur kan oog- en huidirritatie veroorzaken. In geval van verontreiniging van ogen of huid, spoel het aangetaste gebied met stromend schoon water en neem onmiddellijk contact op met de gifbestrijding.
• Explosieve gassen. Werken in de buurt van een loodzuuraccu is gevaarlijk. Batterijen genereren explosieve gassen tijdens normaal gebruik. Om het risico van een batterij-explosie te verminderen, volg alle veiligheidsmaatregelen, informatie en instructies die door de fabrikant van de batterijen en de fabrikant van de apparatuur zijn bedoeld om te worden gebruikt in de omgeving van de batterij. Bekijk de waarschuwingsmarkeringen op dit product en op de motor.

OVERZICHT

Met CPU-besturing en PWM-technologie heeft de lader uit de GS950C-serie voordelen zoals hoge efficiëntie, goede stabiliteit en energiebesparing. De drietraps laadmodus regelt de laadstroom en -spanning automatisch en nauwkeurig, zodat de batterij

volledig wordt opgeladen en niet wordt overladen. De levensduur van uw batterij wordt beschermd.

Drie soorten batterijen kunnen worden opgeladen: loodzuurbatterij, lithium-ijzerfosfaatbatterij en ternaire lithiumbatterij. Bepaal welk type batterij u wilt opladen voordat u gaat laden en controleer de spanning van de batterij vóór het laden.

UITPAKKEN EN INSPECTIE

Open de verpakking en controleer de artikelen die in tabel 1 worden getoond zorgvuldig. Controleer of er ontbrekende of beschadigde onderdelen zijn.

Tabel 1. Uitpakken en inspectie

Item	Beschrijving	Hoeveelheid
1	Bediening handmatig	1

GEBRUIKSAANWIJZING

Bepaal vóór het opladen het type batterij van het apparaat dat u oplaadt.

Laad op en druk op de batterijtypeschakelaar om het batterijtype te selecteren en controleer of de batterijspanning van het laadapparaat overeenkomt met de oplader. (Zie figuur 1)

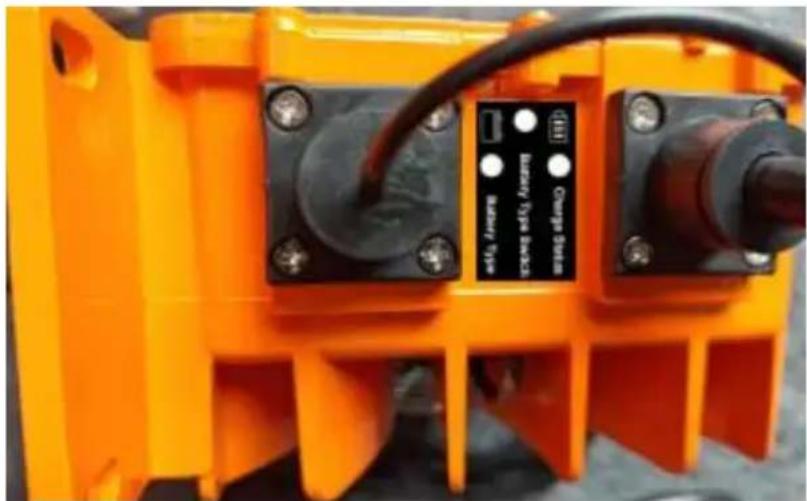

● Batterijtype-LED-lamp: indicator-LED-lamp voor batterijtype. - Laadstatus-LED: indicator-LED-lamp voor laadstatus. - Keuzeschakelaar voor batterijtype: schakelaar voor het selecteren van het batterijtype.

Het type en de bijbehorende bedrijfsstatus worden aangegeven door de kleur van de LED-batterijtype-LED:

Groen ---- Loodzuur

batterijen Oranje ---- NMC

batterij

Rood ---- Levenscyclus

4 Batterij Laadstatus LED-lamp:

Rood en groen glanzend ---- Batterij bijna leeg

contact opnemen met De rode licht is altijd aan

---- Opladen

Het groene licht is aan ---- Vlotter opgeladen

Het groene licht is altijd aan ---- Opladen eindigt

Het rode licht flitst eenmaal elke 1 seconde ---- Batterij

mislukking Het rode lampje knippert twee keer per seconde---

-- Fout oplader

Het rode lampje knippert drie keer per seconde ---- Batterij

overspanning leeftijd Het rode lampje knippert vier keer per

seconde ---- Overstroom

Het rode lampje knippert vijf keer per seconde----

Overtemperatuur Keuzeschakelaar voor batterijtype:

Als u een ternaire lithiumbatterij of lithium-ijzerfosfaatbatterij wilt opladen, druk dan op deze schakelaar en de bijbehorende LED-kleur selecteert het type oplaadbare batterij.

Druk op deze schakelaar om door het batterijtype te bladeren; de kleur van het overeenkomstige LED-lampje zal ook veranderen.

Let op: Voordat u begint met opladen, moet u het juiste batterijtype kiezen.

Als u het verkeerde batterijtype kiest, kan dit de batterij beschadigen en in ernstige gevallen brand veroorzaken.

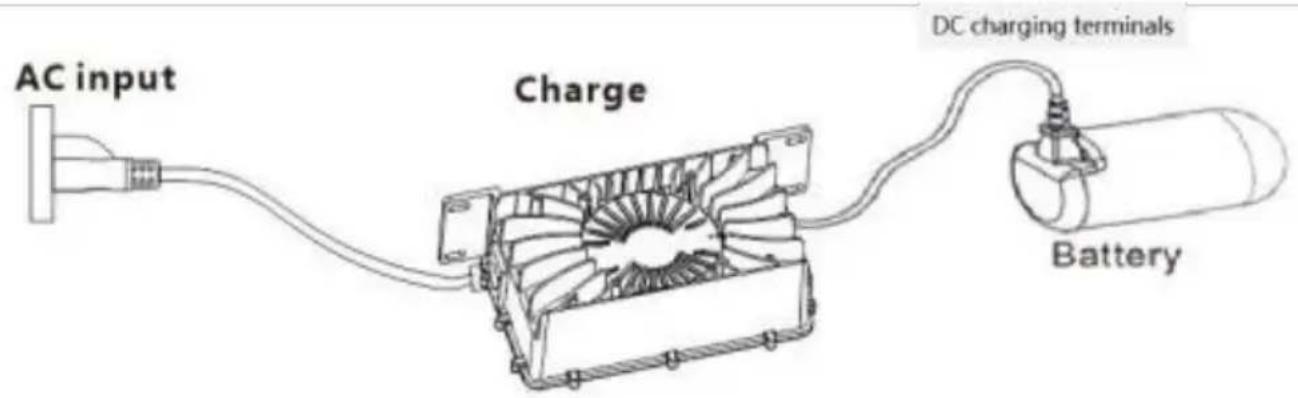

- Sluit vóór het opladen eerst de DC-aansluiting aan op de batterij en sluit vervolgens de AC-aansluiting aan (zie Figuur 2).

• Nadat het opladen is voltooid, koppelt u eerst de AC-aansluiting los en trekt u daarna de DC-aansluiting los (zie Figuur 2).
• Zorg ervoor dat u, wanneer u niet oplaadt of nadat het opladen is voltooid, de DC-aansluiting en de AC-aansluiting loskoppelt.

Opmerking:

● VOOR HET OPLADEN IS HET BELANGRIJK OM ERVOOR TE ZORGEN DAT HET TYPE

OPLAADBARE BATTERIJ HETZELFDE IS ALS HET TYPE OPLAADBARE BATTERIJ DAT DOOR DE LADER WORDT ONDERSTEUND.

• VOORDAT U BEGINT MET OPLADEN, MOET U EERST DE DC-OPLAADSTEKKER INPLUGGEN EN DAARNA DE AC-STEKKER.
• NA HET OPLADEN MOET DE AC-STEKKER WORDEN LOSGEKOPPELD EN DAARNA MOET DE DC-OPLAADSTEKKER WORDEN LOSGEKOPPELD.

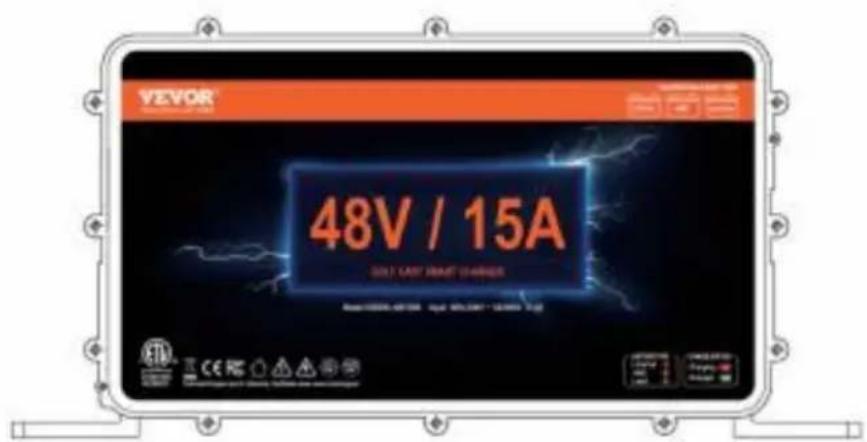

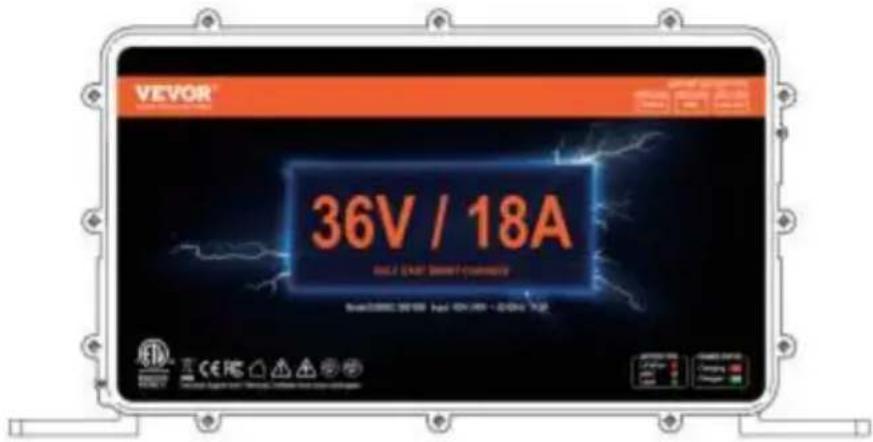

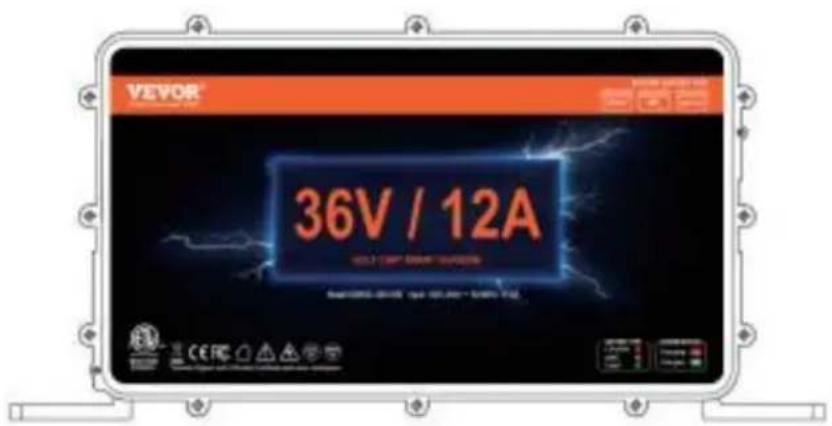

TECHNISCHE SPECIFICATIES

Specificaties	Product model
	GS 950C-3601 200	GS 950C-3601 800	GS 950C-4801 500
Ingangsspanning	100V-240V 60/50 Hz
Maximaal opladen huidig	12A	18A	15A
Batterijspanning	36V	36V	48V
Maximale outputstroom	492W	738W	810W

• Laad de lader of inlaat niet af tijdens het gebruik. Opladen.
• De oplader moet geplaatst worden waar kinderen het niet kunnen aanraken. Laad op in een binnenruimte met goede ventilatie en warmteafvoer.

Vermijd energieverspilling.

• Het is verboden op te laden op een plaats die vochtig is, een hoge temperatuur heeft, of waar brandbaar of explosief gas in de omgeving aanwezig is.
• Er is gevaar voor hoge spanning in de opladerbehuizing. Demonteer de oplader niet zonder toestemming.
• De fabrikant aanvaardt geen enkele verantwoordelijkheid voor schade die ontstaat doordat het apparaat niet volgens de instructies wordt gebruikt.

ONDERHOUD

WAARSCHUWING: Voordat u de volgende handelingen uitvoert, moet u ervoor zorgen dat de lader is losgekoppeld van de accu en de stroomaansluiting.

Routineonderhoud:

- Maak de ventilatieopeningen en de ventilator regelmatig stofvrij, zodat de oplader een goede warmteafvoer heeft.

- Veeg de behuizing regelmatig schoon met een doek met wat alcohol.

- Gebruik of bewaar de oplader niet op een plaats met vochtigheid of hoge temperatuur.

VEELVOORKOMENDE STORINGEN EN OPLOSSINGEN

Fenomeen	Oorzaak	Oplossing
Na het verbinden oplader en batterij oplader kan niet werken of Laadstatus LED knippert rood alle de	De positief en negatief polariteit van de batterij is omgekeerd, of de batterij is defect	Sluit de lader aan en batterij correct
De laadstatus LED knippert 2 keer een seconde	Kort Circuit	Na het vervangen van batterij, de storing is nog steeds bestaat. Alsjeblieft geef het terug naar uw lokale dealer voor reparatie
De laadstatus LED knippert 3 keer een seconde	Uitgang overspanning	Na het vervangen van batterij, de storing is nog steeds bestaat. Alsjeblieft geef het terug naar uw lokale dealer voor reparatie
De laadstatus LED knippert 4 keer een seconde	Overstroom	De fout blijft bestaan na opnieuw opstarten. Alsjeblieft geef het terug naar uw lokale dealer voor reparatie
De laadstatus LED knippert 5 keer een seconde	Oplader over verwarmen in thermisch beschermingsmodu s En stand-by.	Koellader Oplader kan automatisch hervatten om te werken wanneer de temperatuur koelt omlaag.

Veelvoorkomende storingen en oplossingen

Na verbinden de oplader en batterij, de laadstatus van de lade LED lichtflitsen tussen rood en groen	Oplader en batterij is losgekoppeld.	Sluit de lader opnieuw aan en batterij.
Na verbinden de oplader op netstroom het opladen doet niet werk en alles de LE Zijn slecht	Plug los,lader doet geen verbinding maken met Wisselstroom stroom.	Sluit de AC-draad opnieuw aan en maak zeker dat is OK.
	Oplader heeft beschadigd	Stuur de oplader terug naar lokale dealer voor reparatie Er is hoogspanning binnenlader, open de oplader alstublieft niet persoonlijk.

Fabrikant: Shanghai Muxin Muye Youxian Gongsi

Adres: Shuangchenglu 803, Nong 11, Hao 1602A-1609 Shi, Baoshan, Shanghai 200000 CN.

Geïmporteerd naar Australië: IK NIET PTY LTD, 1 Rokeva Straat, Eastwood NSW 2122, Australië

Geïmporteerd naar Verenigde Staten: Sanven Technologie BV, Kamer 2509166, Anaheim Plaats, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu Besloten vennootschap

Mainzer Landstraat 69, 60329 Frankfurt am Main.

UK

REP

JH Advies Beperkt.

C/O JH Advies Beperkt, Kantoor 147, Centurio Huis, Londen Weg, Staines-upon-Thames, Surrey, TW18 4AX
