Produkttyp	Intelligent batteriladdare
Märke	Vevor
Modell	GS950C-3601200
Ingångsspänning	100-240 V ~ 50/60 Hz
Maximal laddström	12 A
Batterispänning	36 V
Maximal effekt	492 W
Kompatibla batterityper	Bly-syra, LiFePO4, NMC (ternär)
Laddningsläge	Tre steg (konstant ström, konstant spänning, underhållsladdning)
Styrteknik	CPU och PWM
Inbyggt skydd	Kortslutning, överspänning, överström, överhettning, polaritetsomkastning
Display	LED för batterityp och LED för laddstatus
LED-färger	Grön (bly-syra), Orange (NMC), Röd (LiFePO4)
Kylning	Inbyggd fläkt
Underhåll	Rengör regelbundet ventilationsöppningar och fläkt; torka av höljet med en trasa fuktad med alkohol
Säkerhetsföreskrifter	Täck inte över, använd i ventilerat utrymme, undvik fukt och höga temperaturer
Reparationsmöjlighet	Kan inte repareras av användaren; returnera till återförsäljaren för reparation
Medföljande tillbehör	Användarhandbok
Certifieringar	Uppfyller FCC del 15, WEEE-direktivet 2012/19/EU

Vanliga frågor - GS950C-3601200 Vevor

Vilka batterityper kan denna laddare ladda?

Denna laddare kan ladda tre batterityper: bly-syra, litium-järnfosfat (LiFePO4) och litium-ternär (NMC). Se till att välja rätt typ före laddning.

Hur väljer man batterityp?

Använd batteritypsväljaren (en omkopplare) för att bläddra bland typerna. LED för batterityp byter färg: grön för bly-syra, orange för NMC, röd för LiFePO4.

Vad betyder LED-lamporna för laddstatus?

Laddstatus-LED indikerar: fast rött = laddar, fast grönt = laddning klar, röd blinkar 1 gång/sek = batterifel, 2 gånger/sek = kortslutning, 3 gånger/sek = överspänning, 4 gånger/sek = överström, 5 gånger/sek = överhettning.

Hur ansluter man laddaren korrekt?

Före laddning, anslut först DC-anslutningen till batteriet, anslut sedan AC-strömkabeln. Efter laddning, koppla bort AC-kabeln först, sedan DC-anslutningen.

Vad gör jag om status-LED blinkar rött kontinuerligt?

Det kan indikera polaritetsomkastning eller defekt batteri. Kontrollera anslutningarna. Om problemet kvarstår, byt batteri eller kontakta kundtjänst.

Hur underhåller jag laddaren?

Rengör regelbundet damm från ventilationsöppningar och fläkt för att säkerställa god värmeavledning. Torka av höljet med en trasa fuktad med alkohol. Använd eller förvara inte i fuktiga eller högtemperaturmiljöer.

Vilka säkerhetsföreskrifter bör man följa?

Täck inte över laddaren, använd inte nära brännbara material, bär skyddsglasögon, arbeta i ventilerat utrymme, exponera inte för fukt. Vid kontakt med syra, skölj med vatten och kontakta läkare.

Vad gör jag om laddaren överhettas?

Om den röda LED blinkar 5 gånger per sekund är laddaren i termiskt skydd. Stoppa laddningen och låt laddaren svalna i ett ventilerat utrymme. Den återupptar automatiskt arbetet när den svalnat.

Kan laddaren repareras av användaren?

Nej, det är farligt att öppna laddaren på grund av hög intern spänning. Vid fel, returnera den till din lokala återförsäljare för reparation.

Vilken ingångsspänning krävs?

Laddaren fungerar med en ingångsspänning på 100-240 V~, 50/60 Hz, vilket gör den kompatibel med de flesta vanliga eluttag.

BRUKSANVISNING GS950C-3601200 Vevor

Teknisk support och E-garanti Certifikat

Vi fortsätter att vara engagerade i att förse dig med verktyg till konkurrenskraftiga priser. "Spara Hälften", "Halv Pris" eller andra liknande uttryck som används av oss representerar en uppskattning av besparingar du kan dra nytta av genom att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och innebär inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att verifiera noggrant när du lägger en beställning hos oss om du faktiskt sparar hälften i jämförelse med de stora toppmärkena.

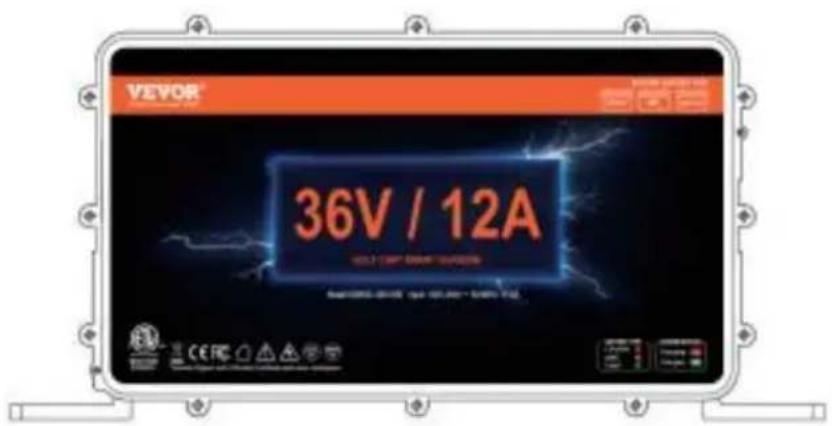

GS950C-3601200

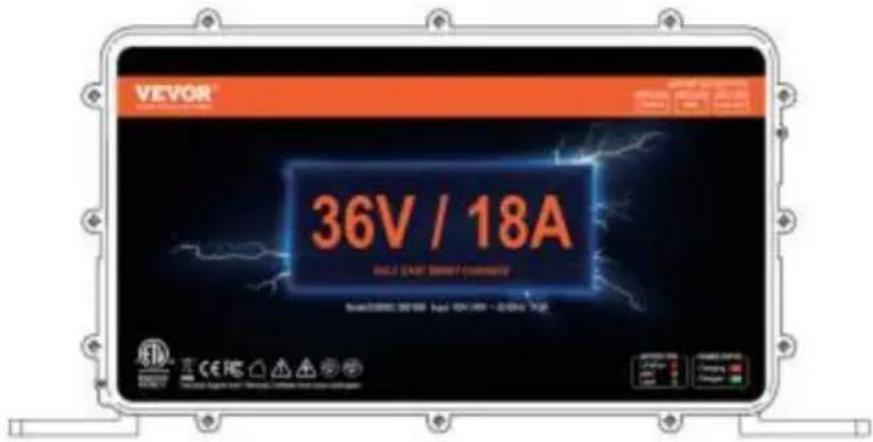

GS950C-3601800

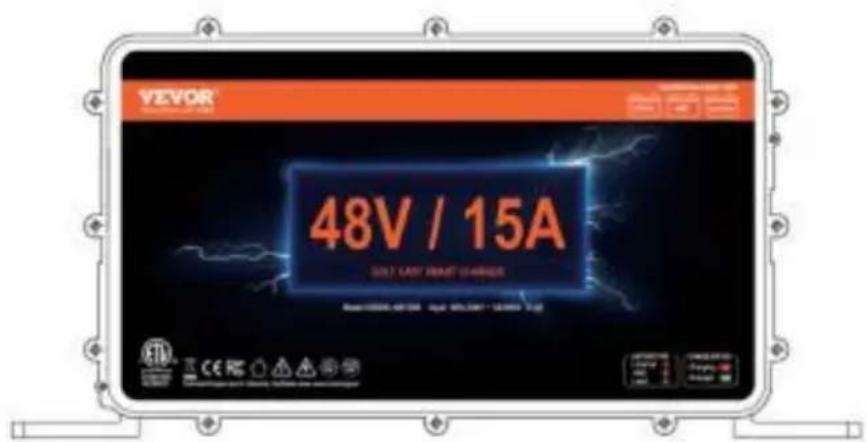

GS950C-4801500

BEHÖVER DU HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är originalinstruktionen. Läs alla manualer och instruktioner noggrant före drift. VEVOR reserverar sig för en tydlig tolkning av användarmanualen. Produktens utseende ska vara föremål för den produkt du mottagit. Vi ber om ursäkt om vi inte informerar om teknik- eller programuppdateringar för produkten.

	Varning - För att minska risken för skador, användare måste läsa bruksanvisningen noggrant.
	Denna enhet överensstämmer med Del 15 o av FCC Driften är föremål för följande två villkor:(1 )Denna enh inte orsaka skadliga störningar och (2)denna enhet mås acceptera alla mottagna störningar, inklusive störningar s kanorsaka oönskad funktion.
	Denna produkt är föremål för bestämmelse av Europeisl Direktiv 2012/19/EG. Symbolen som visar en wheelie birkorsad genom indikerar att produkten kräver separat vägra samling i Europeiska Union. Detta gäller för produkt oc tillbehör märkt med denna symbol. Produkter märkta sorsådan får inte kasseras med normal hushållsavfall, mentas till en samling punkt för återvinning elektrisk och elektroniska apparater

VARNING

Denna bruksanvisning innehåller information om säkerhet och varningar. Läs den noggrant innan laddning.

• LÄS OCH FÖRSTÅ ALL SÄKERHETSINFORMATION INNAN DU ANVÄNDER PRODUKTEN. Underlåtenhet att följa dessa säkerhetsinstruktioner kan resultera i ELEKTRISK STÖT, EXPLOSION, BRAND, vilket kan leda till ALLVARLIG SKADA eller EGENDOMSSKADA.
• Elektrisk stöt. Produkten är en elektrisk anordning som kan ge stötar och orsaka allvarliga skador. Kapa inte nätsladden. Sänk inte ner produkten i vatten eller blötlägg den.
• Explosion. Oövervakade, inkompatibla eller skadade batterier kan explodera när de används med produkten. Lämna inte produkten obevakad medan den är i bruk. Försök inte att starta skadade eller frusna batterier. Använd produkten endast med batterier av rekommenderad spänning. Använd produkten i välventilerade utrymmen.
• Eld. Produkten är en elektrisk anordning som avger värme och kan orsaka brännskador. Täck inte produkten. Rök inte eller använd någon källa till elektrisk gnista eller eld när produkten används. Håll produkten borta från brännbart material.
• Öga Skada. Bär ögatskydd vid drift av produkt. Batterier kan explodera och flygande skräp. Batterisyra kan orsaka ögon- och hudirritation. I fall av kontaminering av ögon eller hud, spola det drabbade området med rinnande rent vatten och kontakta giftkontroll omedelbart.
• Explosiva gaser. Arbetssätt i närheten av ett bly-syra batteri är farligt. Batterier genererar explosiva gaser under normal batteridrift. För att minska risken för batteriexplosion, följ all säkerhetsinformation, instruktioner och de som publiceras av batteritillverkare och tillverkare av all utrustning avsedd att användas i närheten av batteriet. Granska varningsmarkeringar på dessa produkter och på motorn.

ÖVERSIKT

Med CPU-kontroll och PWM-teknik har laddare i GS950C-serien fördelar som hög effektivitet, bra stabilitet, låg koldioxidhalt och

VARNING

energibesparande. Tresektionsladdningsläge --- Styr laddningsström och spänning automatiskt och exakt, båda säkerställer att batteriet är fulladdat och inte överladdat. Ditt batteris livslängd kommer att skyddas.

Denna produkt kan ladda tre typer av batterier: blysyrabatteri/litium järnfosfatbatteri/ternärt litium batteri. Bestäm vilken typ av batteri du vill ladda innan du laddar, och kontrollera batteriets spänning innan laddning.

UPPACKNING INSPEKTION

Öppna paketet, kontrollera artiklarna som visas i tabell 1 noggrant för att kontrollera eventuella saknade eller skadade delar.

Tabell 1. Uppackning Inspektion

Punkt	Beskrivning	Antal
1	Drift manuell	1

DRIFTSINSTRUKTION

- Innan du laddar, bestäm vilken typ av batteri utrustningen ska ladda

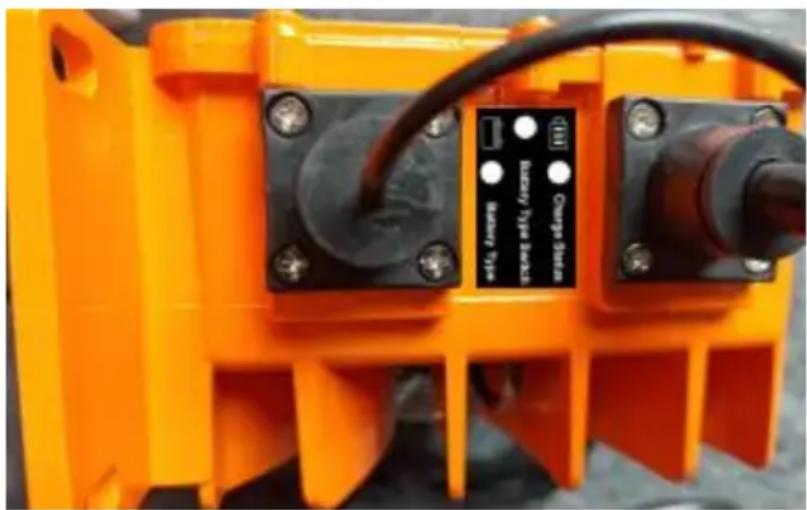

och tryck på omkopplaren för batterityp för att rotera batterityp och kontrollera om batterispänningen för laddningsenheten är konsekvent med laddaren. (Se Fig1)

● Batterityp LED: Batterityp indikator LED. ● Laddningsstatus LED: Laddningsstatus indikator LED. - Omkopplare för batterityp: Kan laddas omkopplare för val av batterityp.

- Typ och driftstatus motsvarar till färgerna på LED - batterityp LED:

Grön ---- Bly-syra-batterier

Orange ---- NMC-batteri

Röd ---- LiFePo4-batteri

Laddningsstatus LED:

Röd och grön glänsande ---- Dåligt batteri

Kontakta. Den röda lampan är alltid på ----

Laddning

Den gröna lampan är på ---- Float-laddad

Den gröna lampan är alltid på ---- Laddning slutar

Den röda lampan blinkar en gång varje sekund ---- Batteri

misslyckande. Röd lampa blinkar två gånger per sekund ----

Felaktig laddare

Den röda lampan blinkar tre gånger i sekunden ---- Batteri

överspänning. Den röda lampan blinkar fyra gånger i

sekunden ---- Överström

Den röda lampan blinkar fem gånger i sekunden.

Övertemperatur. Omkopplare för batterityp:

Om du vill ladda ett ternärt litiumbatteri eller litiumjärnfosfatbatteri, tryck på den här knappen, och motsvarande LED-ljusfärg väljer typ av uppladdningsbart batteri.

Tryck på strömbrytaren för att bläddra igenom batteritypen, och färgen på motsvarande LED-ljus kommer också att ändras.

Obs: Innan du börjar ladda måste du välja motsvarande batterityp korrekt, annars kan det skada batteriet eller i allvarliga fall orsaka brand.

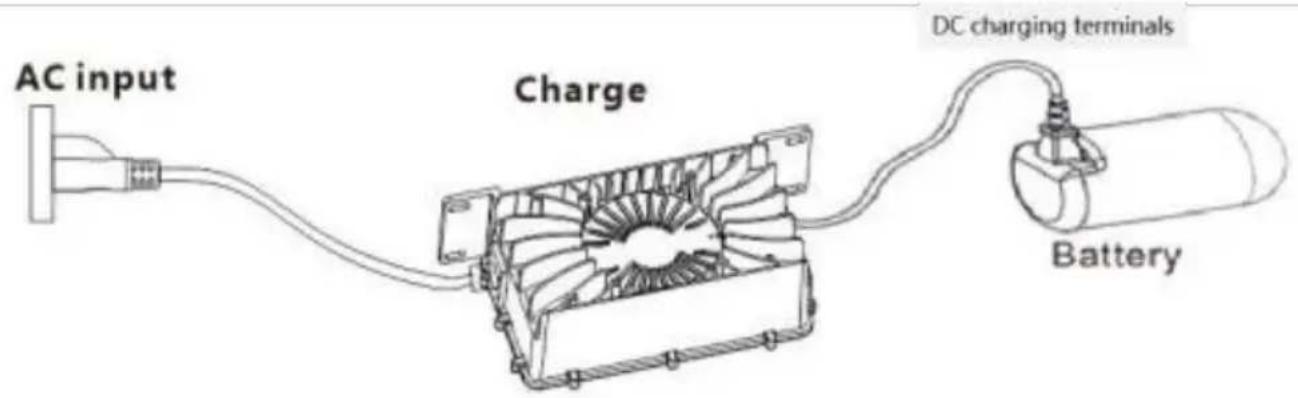

- Anslut DC-uttaget till batteriet först, och anslut sedan AC-uttaget (se Fig 2).

• När laddningen är klar, koppla ur nätsladden från AC-uttaget först och koppla sedan bort DC-uttaget (se Fig 2).
• När ingen laddning sker eller efter att laddningen är klar, se till att dra ur både DC-kontakten och AC-kontakten.

Notera:

• INNAN LADDNING ÄR DET VIKTIGT ATT SÄKERSTÄLLA ATT TYPEN AV UPPLADDNINGSBART BATTERI ÄR SAMMA SOM TYPEN AV BATTERISET SOM ANGES I AVTALET.
• INNAN DU BÖRJAR LADDNING MÅSTE DU FÖRST PLUGGA I DC-LADDNINGSKOPPLINGEN OCH SEDAN AC-PLUGGEN.
• EFTER LADDNING MÅSTE AC-PLUGGEN DRAS UT OCH SEDAN MÅSTE DC-LADDNINGSPLUGGEN DRAS UT.

TEKNISKA SPECIFIKATIONER

Specifikationer	Produkt modell
	GS 950C-3601 200	GS 950C-3601 800	GS 950C-4801 500
Ingångsspänning	100V-240V 60/50 HZ
Max laddning nuvarande	12A	18A	15A
Batterispänning	36V	36V	48V
Maximal effekt driva	492W	738W	810W

• Täck inte över laddaren eller luftintaget under laddning.
• Laddaren ska placeras där barn inte kan röra den. • Ladda endast inomhus på en plats med god ventilation och värmespridning.
• Laddning är förbjuden där det är fuktigt, hög temperatur eller omgivande brandfarlig eller explosiv gas.
• Det finns risk för högspänning i laddarens hölje. Var god demontera inte den utan behörighet.
• Tillverkaren ansvarar inte för förluster som orsakas av att enheten inte används enligt instruktionerna i manualen.

UNDERHÅLL

VARNING: Innan du utför följande åtgärder, se till att laddaren är frånkopplad från batteriet och strömförsörjningen.

Rutinunderhåll.

• Rensa regelbundet bort damm från ventiler och fläktar för att säkerställa att laddaren har god värmeavledning.
• Torka av höljet med jämna mellanrum med en trasa med lite alkohol.
• Använd eller förvara inte laddaren på en plats med fukt eller hög temperatur.

VANLIGA FEL OCH LÖSNINGAR

Fenomen	Orsaka	Upplösning
Efter anslutning laddare och batteri laddaren kan inte fungera eller Laddningsstatus LED blinkar rött alla de tid	De positiv och negativ polaritet av de batteri är omvänd, eller batteriet är defekt	Anslut laddare och batteriet korrekt
Laddningsstatus LED blinkar 2 gånger en sekund	Kort Krets	Efter att ha bytt ut batteri, felet fortfarande finns. Behaga lämna tillbaka den till din lokala återförsäljare för reparera
Laddningsstatus LED blinkar 3 gånger en sekund	Utgång över spänning	Efter att ha bytt ut batteri, felet fortfarande finns. Behaga lämna tillbaka den till din lokala återförsäljare för reparera
Laddningsstatus LED blinkar 4 gånger en sekund	Överström	Felet kvarstår efter starta om. Behaga lämna tillbaka den till din lokala återförsäljare för reparera
Laddningsstatus LED blinkar 5 gånger en sekund	Laddare över uppvärmning till termisk skyddsläge och standby.	Kylladdare Laddare kan automatiskt återuppta för att fungera när temperaturen sval

VANLIGA FEL OCH LÖSNINGAR

		ner.
Efter ansluta de laddare och batteri, de laddarens laddningsstatus LED ljuset blinkar mellan rött och grönt	Laddare och batteri är frånkopplad.	Återanslut laddaren och batteri.
Efter ansluta de laddare till växelström laddningen gör det in arbete och allt de lysdioderär dålig	Plugg lös, laddare gör inte ansluta till AC driva.	Återanslut AC-kabeln och göra visst det är OK.
	Laddare har skadad	Skicka tillbaka laddaren till lokal återförsäljare för reparation Det finns högspänd invändig laddare, Vänligen öppna inte laddaren personligen.
