Produkttyp	Intelligent batteriladdare
Märke	Vevor
Modell	GS950C-3601800
Ingångsspänning	100–240 V, 60/50 Hz
Max laddström	18 A
Utspänning (batteri)	36 V
Maximal effekt	738 W
Kompatibla batterityper	Bly-syra, LiFePO₄, Ternärt litium
Laddningsteknik	PWM med CPU-styrning, 3-stegsladdning (konstant ström, konstant spänning, underhållsladdning)
LED-indikatorer	LED för batterityp (grön/orange/röd) och LED för laddningsstatus (röd/grön blinkande)
Säkerhet	Skydd mot omvänd polaritet, kortslutning, överspänning, överström, överhettning
Kylning	Inbyggd fläkt, blockera inte ventilationsöppningarna
Användningsmiljö	Inomhus, väl ventilerat, skyddat från fukt och brännbara gaser
Anslutningar	Likströmsklämmor (krokodilklämmor) och nätkabel
Underhåll	Rengör regelbundet damm från ventilationsöppningar och fläkt; torka av höljet med en trasa fuktad med alkohol
Certifieringar	FCC, CE (överensstämmer med direktiv 2012/19/EU)
Garanti och support	Teknisk support och elektroniskt garantibevis på www.vevor.com/support

Vanliga frågor - GS950C-3601800 Vevor

Vad gör jag om laddaren inte startar och LED-statusen blinkar rött?

Kontrollera polariteten på likströmsklämmorna: plus och minus måste vara korrekt anslutna. Om batteriet är defekt, byt ut det. Om problemet kvarstår måste laddaren returneras till återförsäljaren.

Hur väljer jag rätt batterityp före laddning?

Använd batteritypsväljaren på laddaren. Tryck för att bläddra mellan typerna: bly-syra (grön LED), LiFePO₄ (röd LED) eller ternärt litium (orange LED). Se till att välja rätt typ för att undvika brandrisk.

Vad betyder en LED-status som blinkar 2 gånger per sekund?

Det indikerar en kortslutning. Koppla bort laddaren och kontrollera batteriet. Om felet kvarstår efter byte måste laddaren repareras av en fackman.

Vilka batterityper kan jag ladda med denna modell?

Laddaren GS950C-3601800 kan ladda bly-syra, litiumjärnfosfat (LiFePO₄) och ternärt litiumbatterier, alla på 36 V.

Hur tolkar jag LED-status under laddning?

Fast rött: laddar. Fast grönt: laddning klar (underhållsladdning). Växlande rött och grönt: dålig kontakt. Blinkande rött (1 gång/s): batteriet urladdat. Se tabellen över blinkkoder för andra fel.

Kan jag låta laddaren vara ansluten permanent?

Det rekommenderas att koppla bort laddaren efter användning eller när laddningen är klar. Koppla först bort nätkabeln, sedan likströmsklämmorna.

Vad gör jag om LED-statusen blinkar 5 gånger per sekund?

Det indikerar överhettning av laddaren. Låt den svalna på en ventilerad plats. Laddaren återupptar automatiskt funktionen när temperaturen sjunker.

Är det säkert att ladda utomhus eller på en fuktig plats?

Nej, ladda endast i ett torrt, väl ventilerat inomhusutrymme skyddat från fukt, höga temperaturer och brännbara gaser.

Hur rengör jag laddaren?

Före rengöring, koppla bort laddaren från batteriet och elnätet. Rengör regelbundet damm från ventilationsöppningar och fläkt med en torr trasa eller fuktad med alkohol.

Var hittar jag teknisk support eller garanti?

Teknisk support och elektroniskt garantibevis finns på webbplatsen www.vevor.com/support. Spara köpbeviset.

BRUKSANVISNING GS950C-3601800 Vevor

Teknisk support och E-garanti Certifikat

Vi fortsätter att vara engagerade i att förse dig med verktyg till konkurrenskraftiga priser. "Spara hälften", "Halva priset" eller andra liknande uttryck som används av oss representerar en

uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora

toppmärkena och innebär inte nödvändigtvis att de täcker alla kategorier av verktyg som erbjuds av oss. Du

påminns vanligtvis om att verifiera noggrant när du gör en beställning hos oss om du

faktiskt sparar hälften jämfört med de stora toppmärkena.

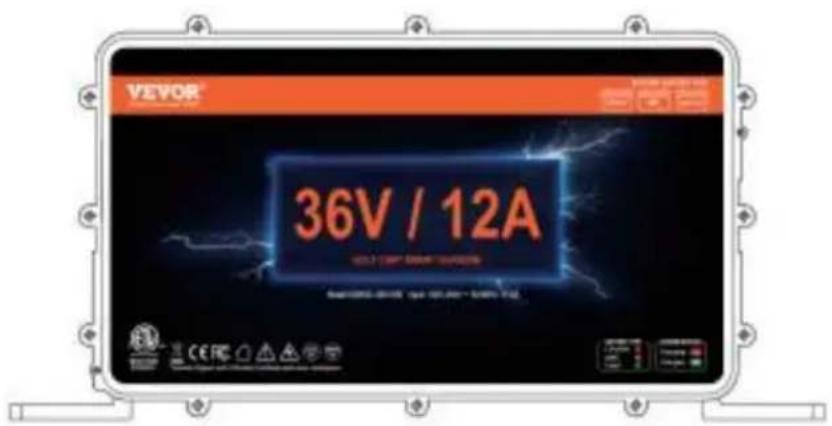

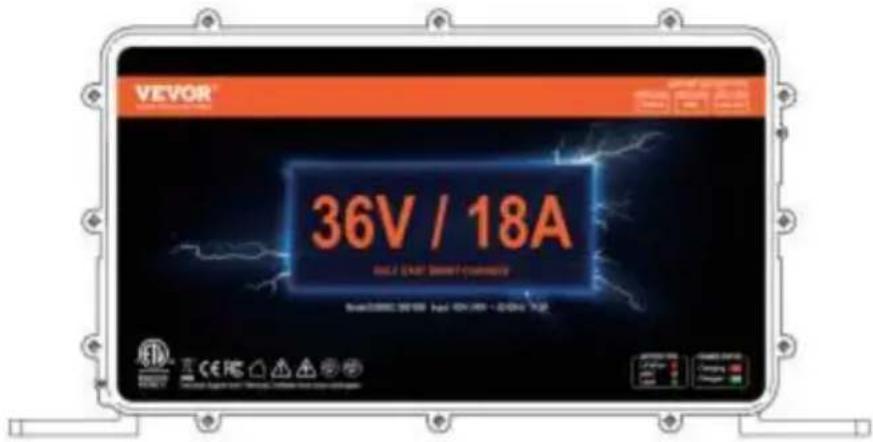

GS950C-3601200 GS950C-3601800

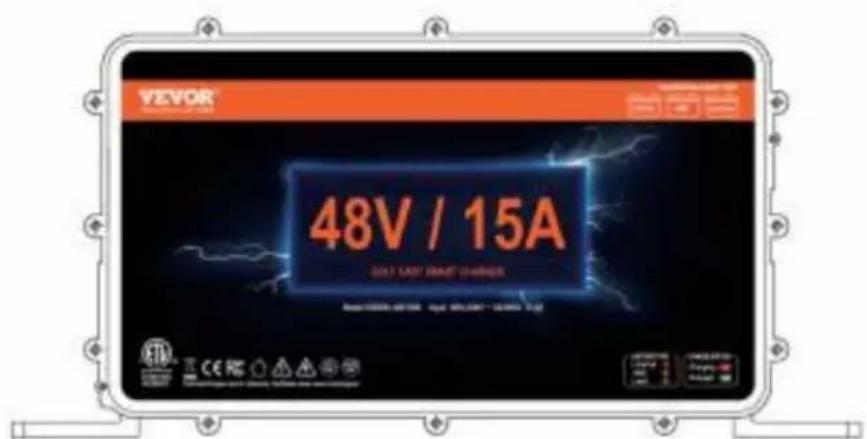

GS950C-4801500

BEHÖVER DU HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är originalinstruktionen. Läs alla manualer och instruktioner noggrant före drift. VEVOR reserverar sig för en tydlig tolkning av användarmanualen. Produktens utseende ska vara föremål för den produkt du mottagit. Vi ber om ursäkt om vi inte informerar om teknik- eller programvaruuppdateringar för produkten.

	Varning - För att minska risiken für skador, användare måste lasa bruksanvisningen noggrant.
FC	Denna enchet överensstämmer med Del 15 o av FCC Driftenär foremål for följande två villkor:(1 )Denna ente orsaka skadliga störningar och (2)denna enchet mås acceptera alla mottagna störningar, inklusive störningar s kan orsaka öönskad funktion.
	Denna produitär foremål for beställmelse av Europeis Direktiv 2012/19/EG. Symbolen som visar en wheelie bik korsad genom indikerar attprodukten kräver separat vögra samling i Europeiska Union. Detta gäller für produit oc tillbehör märkt medenna symbol. Produktter märkta so sådan fär inte kasseras med normal hushållsavfall, men tas till en samling punkt für Återvinning elektrisk och elektroniska apparater

VARNING

Denna driftsmanual innehåller information om säkerhet och varningar. Läs den noggrant innan laddning.

• LÄS OCH FÖRSTÅ ALL SÄKERHETSINFORMATION INNAN DU ANVÄNDER PRODUKTEN. Att inte följa dessa säkerhetsinstruktioner kan resultera i ELEKTRISK STÖT, EXPLOSION, BRAND, vilket kan resultera i ALLVARLIG SKADA eller EGENDOMSSKADA.
• Elektrisk stöt. Produkten innehåller en elektrisk anordning som kan ge stötar och orsaka allvarliga skador. Dra ur nätkabeln. Doppa inte ned i vatten eller vätska.
• Explosion. Övervakade, inkompatibla eller skadade batterier kan explodera om de används med produkten. Lämna inte produkten obevakad medan den är i bruk. Försök inte att tjuvstarta skadade eller frusna batterier. Använd produkten endast med batterier av rekommenderad typ. Använd produkten i ventilerade utrymmen.
• Eld. Produkten innehåller en elektrisk anordning som avger värme och kan orsaka brännskador. Täck inte produkten. Rök inte eller använd någon källa till elektrisk gnista eller eld när produkten används. Håll produkten borta från brännbart material.
• Ögonskada. Bär ögonskydd vid drift av produkten. Batterier kan explodera och orsaka flygande skräp. Batterisyra kan orsaka ögon- och hudirritation. Vid kontakt med ögon eller hud, skölj det drabbade området med rinnande rent vatten och kontakta giftinformationscentralen omedelbart.
• Explosiva gaser. Att arbeta i närheten av ett bly-syra-batteri är farligt. Batterier genererar explosiva gaser under normal batteridrift. För att minska risken för batteriexplosion, följ all säkerhetsinformation och instruktioner som publiceras av batteritillverkaren och tillverkaren av all utrustning som är avsedd att användas i närheten av batteriet. Granska varningsmarkeringar på dessa produkter och på motorn.

ÖVERSIKT

Med CPU-kontroll och PWM-teknik har laddare i GS950C-serien fördelar som hög effektivitet, bra stabilitet, låg koldioxidhalt och

VARNING

energibesparande. Trestegs laddningsläge --- styr laddningsströmmen och spänningen automatiskt och exakt, vilket säkerställer att batteriet är fulladdat och inte överladdat. Ditt batteris livslängd kommer att skyddas.

Denna produkt kan ladda tre typer av batterier: blysyrabatteri/litiumjärnfosfatbatteri/ternärt litiumbatteri. Bestäm vilken typ av batteri du vill ladda innan du laddar, och kontrollera batteriets spänning innan laddning.

UPPACKNING OCH INSPEKTION

Öppna paketet, kontrollera artiklarna som visas i tabell 1 noggrant för att kontrollera eventuella saknade eller skadade delar.

Tabell 1. Uppackning och inspektion

Punkt	Beskrivning	Antal
1	Drift manuell	1

DRIFTSINSTRUKTION

• Innan du laddar, bestäm vilken typ av batteri utrustningen ska ha.

laddat och tryck på omkopplaren för batterityp för att rotera batterityp och kontrollera om batterispänningen för laddningsenheten är konsekvent med laddaren. (Se Fig1)

• Batterityp LED: Batteritypindikator LED.
• Laddningsstatus LED: Laddningsstatusindikator LED.
• Omkopplare för batterityp: Omkopplare för val av batterityp.

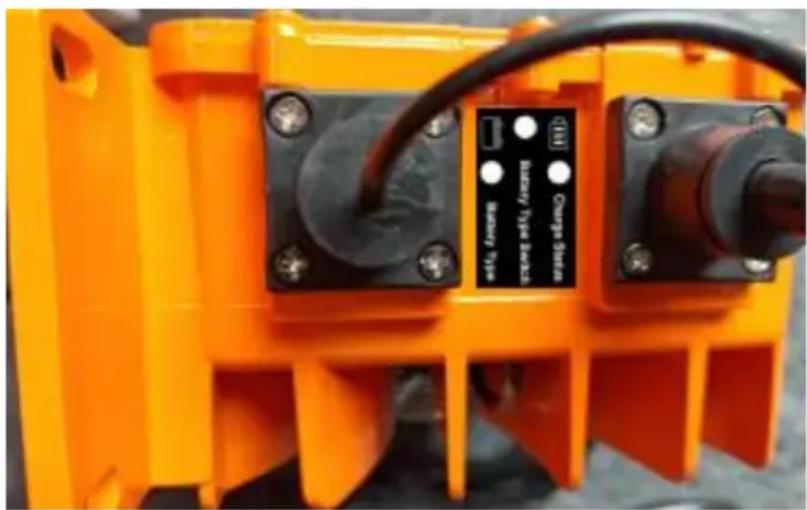

Fig1 -4-

• Typ och driftstatus motsvarar färgerna på LED-batterityp LED:

Grön ---- Bly-syrabatterier

Orange ---- NMC-batteri

Laddningsstatus LED:

Röd och grön glänsande ----- Dåligt batteri

Kontakta The rod lus ar alltid pa ----

Laddning

De grön ljus ar pa ---- Float laddad

Det gröna ljus ar alltid pa----laddning slutar

De rod ljus blinkar en gang varje 1 andra ---- Batteri

Misslyckande: röd lampa blinkar två gånger

Felaktig laddare

Den röda lampan blinkar tre gånger i sekunden – Batteri

överspänningsskydd. Den röda lampan blinkar fyra gånger i

sekunden – Överström

Den röda lampan blinkar fem gånger i sekunden –

Om du vill ladda ett ternärt litiumbatteri eller litiumjärnfosfatbatteri, tryck på den här knappen, och motsvarande LED-ljusfärg väljer typ av uppladdningsbart batteri.

Tryck på strömbrytaren för att bläddra igenom batteritypen, och färgen på motsvarande LED-ljus kommer också att ändras.

Obs: Innan du börjar ladda måste du välja motsvarande batterityp korrekt, annars kan det skada batteriet, och i allvarliga fall kan en brand inträffa.

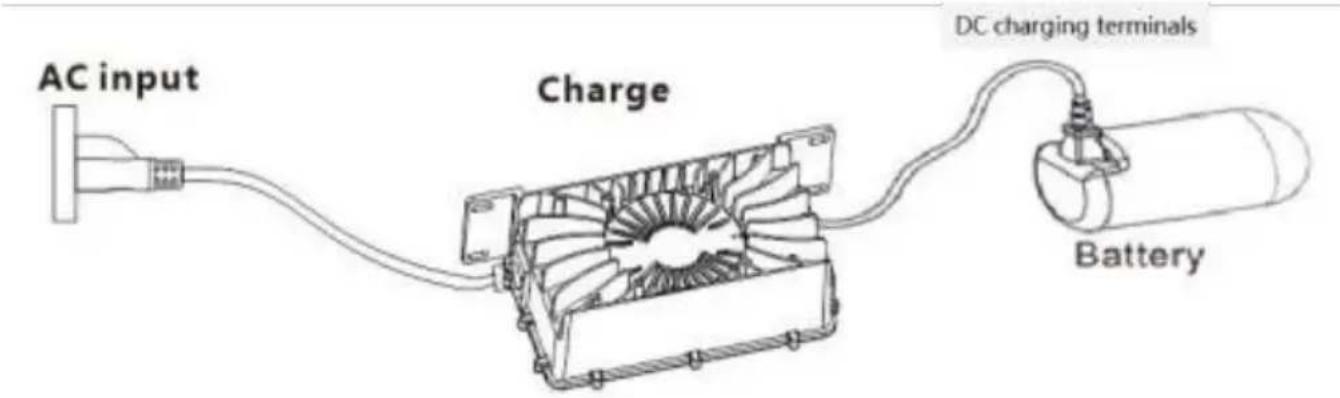

• Anslut DC-uttaget innan du laddar batteriet först, och anslut sedan AC-uttaget (se Fig 2).

Fig 2

• När laddningen är klar, koppla ur nätsladden från AC-uttaget först och sedan koppla bort DC-uttaget (se Fig 2).
• Ingen laddning eller efter att laddningen är klar, se till att dra ur DC-terminalen och AC-terminalen.

Notera:

• INNAN LADDNING ÄR DET VIKTIGT ATT SE TILL ATT TYPEN AV UPPLADDNINGSBART BATTERI ÄR SAMMA SOM TYPEN AV ÅTERLADDNINGSBART BATTERISET PÅ AVTALET R.
• INNAN DU BÖRJAR LADDNING, DU MÅSTE FÖRST PLUGGA I DEN DC LADDNINGSKOPPLINGEN OCH SEDAN AC-PLUGGEN.
• EFTER LADDNING, AC-PLUGGEN MÅSTE VÄLJAS BORT OCH SEDAN MÅSTE DC-LADDNINGSPLUGGEN VARA UTSLUTEN.

TEKNISKA SPECIFIKATIONER

Specificationer	Produkt modell
	GS 950C-3601 200	GS 950C-3601 800	GS 950C-4801 500
Ingängsspänning	100V-240V 60/50 HZ
Max laddningnuvarande	12A	18A	15A
Batterispänning	36V	36V	48V
Maximal effekt driva	492W	738W	810W

MATERIAL SOM KRÄVER UPPMÄRKSAMHET

• Täck inte över laddaren eller intaget under laddning.
• Laddaren ska placeras där barn inte kan röra den. Vänligen ladda inomhusområde där god ventilation och värmeavledning finns.
• Förbjuden laddning där det är fuktigt, hög temperatur eller brandfarlig, explosiv gas som omger.
• Det är risk för högspänning i laddarens hölje, behaga inte demontera ihop det oberig.
• De förluster som orsakas av att den inte fungerar enligt till de instruktion manuell drift, tillverkaren gör det inte baralevision.

UNDERHÅLL

VARNING: Innan du utför följande operationer, se till att laddaren är frånkopplad från batteriet och strömanslutningen.

Rutinunderhåll.

• Rensa regelbundet damm på ventiler och fläktar för att säkerställa att laddaren har bra värmeavledning.
• Torka av höljet med jämna mellanrum med en trasa med lite alkohol. Gör inte det använda eller förvara laddaren i en plats av fuktighet eller hög temperatur.

VANLIGA FEL OCH LÖSNINGAR

Fenomen	Orsaka	Upplösning
After anslutting laddare och batteri laddaren kan inte fungera eller Laddningsstatus LED blinkar rött alla de tid	De positiv och negativ polaritet av de batteri är omvänd, aller batteriet är defekt	Anslut laddare och batteriet korrekt
Laddningsstatus LED blinkar 2:gänger en sekund	Kort Krets	After att ha bytt ut batteri, felet fortfarande finns. Behaga lämna tillbaka den till din lokala Återförsäljare För reparera
Laddningsstatus LED blinkar 3:gänger en sekund	Utgång över spänning	After att ha bytt ut batteri, felet fortfarande finns. Behaga lämna tillbaka den till din lokala Återförsäljare För reparera
Laddningsstatus LED blinkar 4:gänger en sekund	Överström	Felet kvarstår after starta om. Behaga lämna tillbaka den till din lokala Återförsäljare För reparera
Laddningsstatus LED blinkar 5:gänger en sekund	Laddare över uppvärmming till termisk skyddsläge och standby.	Kylladdare Laddare kan automatiskt Återuppta for att fungera;när temperaturen sval

Vanliga fel och lösningar

		ner.
After ansluta de laddare och batteri, de laddarens laddningsstatus LED ljuset blinkarmellan rätt och grönt	Laddare och batteriär frånkopplad.	Återanslut laddaren och batteri.
After ansluta de laddare till växelström laddningen:gör det in arbete och allt de lysdioder ard dialig	Plugg lös, laddare gör inte ansluta till AC driva.	Äteranslut AC-kabeln och görà visst det ard OK.
	Laddare har skadad	Skicka tillbaka laddaren till lokal Återförsäljare for reparation Det finns högspänd invändig laddare, Vänligen öppna inte laddaren personligen.

Tillverkare: Shanghaiuxinmuyeyou xiangongsi

Adress: Shuangchenglu 803 nong 11 hao 1602A-1609 shi, Baoshan, Shanghai 200000 CN.

Importerad till Australien: JAG GÖR INTE PTY LTD, 1 ROKEVA STREET EASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Teknologi Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr. 69, 60329 Frankfurt am Main.

YH KONSULTAT BEGRÄNSAD.

C/O YH Konsultverksamhet Begränsad Kontor 147,

Centurion House, London Road, Staines-upon-

Thames, Surrey, TW18 4AX
