Produkttyp	Intelligentes Ladegerät
Marke	Vevor
Modell	GS950C-3601800
Eingangsspannung	100–240 V, 60/50 Hz
Maximaler Ladestrom	18 A
Ausgangsspannung (Batterie)	36 V
Maximale Leistung	738 W
Kompatible Batterietypen	Blei-Säure, LiFePO₄, Lithiumternär
Ladetechnologie	PWM mit CPU-Steuerung, 3-stufiges Laden (Konstantstrom, Konstantspannung, Erhaltungsladung)
LED-Anzeigen	Batterietyp-LED (grün/orange/rot) und Ladezustands-LED (rot/grün blinkend)
Sicherheit	Schutz vor Verpolung, Kurzschluss, Überspannung, Überstrom, Überhitzung
Kühlung	Integrierter Lüfter, Lüftungsschlitze nicht blockieren
Einsatzumgebung	Innenbereich, gut belüftet, fern von Feuchtigkeit und brennbaren Gasen
Anschlüsse	Gleichstromklemmen (Krokodilklemmen) und Netzkabel
Wartung	Regelmäßig Staub von Lüftungsschlitzen und Lüfter entfernen; Gehäuse mit einem in Alkohol getränkten Tuch abwischen
Zertifizierungen	FCC, CE (gemäß Richtlinie 2012/19/EU)
Garantie und Support	Technischer Support und elektronische Garantieurkunde auf www.vevor.com/support

Häufig gestellte Fragen - GS950C-3601800 Vevor

Was tun, wenn das Ladegerät nicht startet und die Status-LED rot blinkt?

Überprüfen Sie die Polarität der DC-Klemmen: Plus und Minus müssen korrekt angeschlossen sein. Wenn die Batterie defekt ist, ersetzen Sie sie. Wenn das Problem weiterhin besteht, muss das Ladegerät an den Händler zurückgesandt werden.

Wie wähle ich vor dem Laden den richtigen Batterietyp aus?

Verwenden Sie den Batterietyp-Wahlschalter am Ladegerät. Drücken Sie, um durch die Typen zu blättern: Blei-Säure (grüne LED), LiFePO₄ (rote LED) oder Lithiumternär (orange LED). Stellen Sie sicher, dass der richtige Typ ausgewählt ist, um Brandgefahr zu vermeiden.

Was bedeutet eine Status-LED, die 2 Mal pro Sekunde blinkt?

Dies weist auf einen Kurzschluss hin. Trennen Sie das Ladegerät und überprüfen Sie die Batterie. Wenn der Fehler nach dem Austausch bestehen bleibt, muss das Ladegerät von einem Fachmann repariert werden.

Welche Batterietypen kann ich mit diesem Modell laden?

Das Ladegerät GS950C-3601800 kann Blei-Säure-, Lithium-Eisenphosphat- (LiFePO₄) und Lithiumternär-Batterien laden, alle mit 36 V.

Wie ist die Status-LED während des Ladevorgangs zu interpretieren?

Dauerhaft rot: wird geladen. Dauerhaft grün: Laden abgeschlossen (Erhaltungsladung). Abwechselnd rot und grün: schlechter Kontakt. Rot blinkend (1 Mal/s): Batterie erschöpft. Für andere Fehler siehe die Tabelle der Blinkcodes.

Kann ich das Ladegerät dauerhaft angeschlossen lassen?

Es wird empfohlen, das Ladegerät nach Gebrauch oder nach Abschluss des Ladevorgangs zu trennen. Trennen Sie zuerst das Netzkabel, dann die DC-Klemmen.

Was tun, wenn die Status-LED 5 Mal pro Sekunde blinkt?

Dies weist auf eine Überhitzung des Ladegeräts hin. Lassen Sie es an einem belüfteten Ort abkühlen. Das Ladegerät nimmt den Betrieb automatisch wieder auf, wenn die Temperatur gesunken ist.

Ist es sicher, im Freien oder an einem feuchten Ort zu laden?

Nein, laden Sie nur in einem trockenen, gut belüfteten Innenbereich fern von Feuchtigkeit, hohen Temperaturen und brennbaren Gasen.

Wie reinige ich das Ladegerät?

Vor der Reinigung das Ladegerät von Batterie und Netz trennen. Entfernen Sie regelmäßig Staub von Lüftungsschlitzen und Lüfter mit einem trockenen oder in Alkohol getränkten Tuch.

Wo finde ich technischen Support oder die Garantie?

Technischer Support und die elektronische Garantieurkunde sind auf der Website www.vevor.com/support verfügbar. Bewahren Sie den Kaufbeleg auf.

BEDIENUNGSANLEITUNG GS950C-3601800 Vevor

Technischer Support und E-Garantie

Zertifikat www.vevor.com/support

BATTERIE-LADEGERÄT-BETRIEBSHANDBUCH

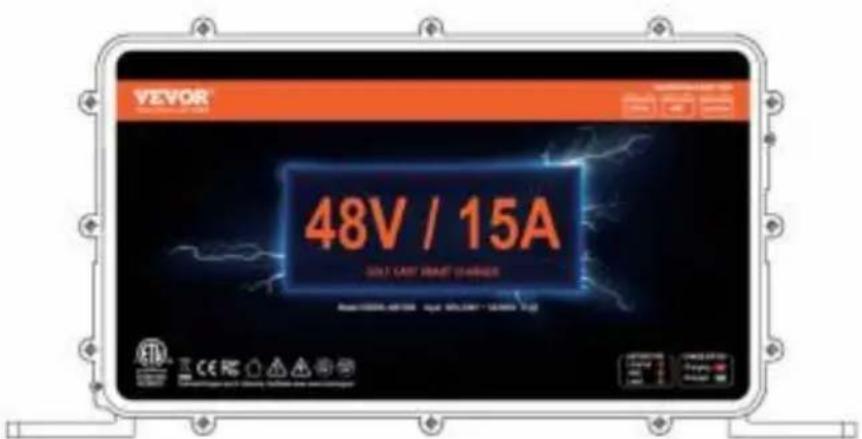

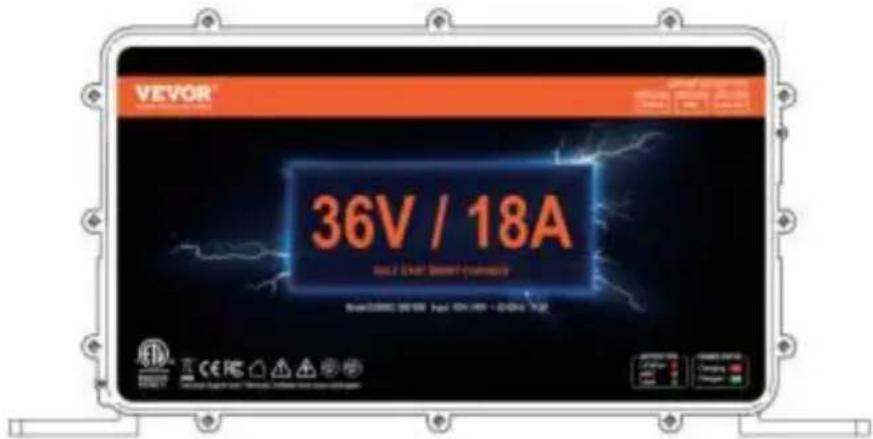

MODELL: GS950C-3601800 / GS950C-3601200 / GS950C-4801500

Wir sind bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen zur Verfügung zu stellen.

"Sparen Sie die Hälfte", "halber Preis" oder ähnliche Ausdrücke, die von uns verwendet werden, stellen nur eine

Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den größten

Top-Marken erzielen können, und bedeuten nicht unbedingt, dass alle angebotenen Kategorien abgedeckt sind.

Werkzeuge von uns. Sie

Wir möchten Sie bitten, sorgfältig zu prüfen, wenn Sie eine Bestellung bei uns aufgeben, ob Sie

tatsächlich die Hälfte im Vergleich zu den Top-Marken sparen.

GS950C-3601200 GS950C-3601800

GS950C-4801500

BRAUCHEN SIE HILFE? KONTAKTIEREN SIE UNS!

Haben Sie Produktfragen? Benötigen Sie technische Unterstützung? Bitte zögern Sie nicht, uns zu kontaktieren:

Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support

Dies ist die Original-Anleitung. Bitte lesen Sie alle Anweisungen im Handbuch sorgfältig vor dem Betrieb.

VEVOR bemüht sich um eine klare Auslegung unserer Bedienungsanleitung. Das Aussehen des Produkts kann von den Abbildungen abweichen.

Bitte verzeihen Sie uns, wenn wir Sie nicht erneut informieren, falls es Technologie- oder Software-Updates für unsere Produkte gibt.

	Warnung-Um das Verletzungsrisiko zu verringn, Benutzer muss lesen Lesen Sie die Bedienungsanleitung sorgfällig durch.
FC	Dieses Gerät entspricht Teil 15 der FCC Vorschriften. Betrieb unterliegt den folgenden beiden Bedingungen:(1) Dieses Gerät damit nicht verursichen schädliche Störungen, und (2) diesen muss akzeptieren jegliche empfangene Störungen, einschließlich Störungen, die möglicherweise zu unerwänschtem Betrieb führen.
	Dieses Produkt unterliegt den Bestimmung von europäischen Richtlinie 2012/19/EG. Das Symbol eines Wheelie Mülleig gekreuzt durch zeigt an, dass das Produkt erfordert separate ver Sammlung im europäisch Union. Dies gilt für die Produkte und ähnliches Zubehör mit diesen Symbol gekennzeich Produkte markiert als solche)dürfen nicht entsorgt werden Normal Hausmüll, sondern,müssen zu einer Sammelstell gebracht werden Recycling-Stelle elektrisch Und
	elektronische Geräte

WARNUNG

Dieses Handbuch enthält Informationen zur Sicherheit und Vorsichtsmaßnahmen. Bitte lesen Sie es sorgfältig vor dem Gebrauch.

LESEN UND VERSTEHEN SIE ALLE SICHERHEITSHINWEISE, BEVOR SIE DAS PRODUKT VERWENDEN.

Fehler bei der Befolgung dieser Sicherheitshinweise und Anweisungen können zu ELEKTRISCHEM SCHOCK, EXPLOSION, FEUER führen, was zu ERNSTEN VERLETZUNGEN, TOD oder SACHSCHÄDEN führen kann.

• Elektrischer Schlag: Das Produkt ist ein elektrisches Gerät, das einen Schock verursachen und zu ernsthaften Verletzungen führen kann. Netzkabel nicht durchtrennen. Nicht in Wasser tauchen oder nass werden lassen.
• Explosion: Unbeaufsichtigte, inkompatible oder beschädigte Batterien können explodieren, wenn sie mit dem Produkt verwendet werden. Lassen Sie das Produkt nicht unbeaufsichtigt während der Verwendung. Versuchen Sie nicht, eine eingeklemmte oder eingefrorene Batterie zu entfernen. Verwenden Sie das Produkt nur mit Batterien der empfohlenen Spannung. Betreiben Sie das Produkt nur in gut belüfteten Bereichen.
• Feuer: Das Produkt ist ein elektrisches Gerät, das Hitze erzeugt und Verbrennungen verursachen kann. Decken Sie das Produkt nicht ab. Rauchen Sie nicht und verwenden Sie keine Zündquellen oder offenes Feuer, während das Produkt in Betrieb ist. Halten Sie das Produkt von brennbaren Materialien fern.
• Augenverletzung: Tragen Sie Augenschutz beim Betrieb des Produkts. Batterien können explodieren und umherfliegende Trümmer verursachen. Batteriesäure kann Augen und Haut reizen. Bei Kontamination der Augen oder der Haut spülen Sie die betroffene Stelle mit fließendem, sauberem Wasser und kontaktieren Sie sofort die Giftnotrufzentrale.
• Explosive Gase: Arbeiten in der Nähe einer Blei-Säure-Batterie ist gefährlich. Batterien erzeugen explosive Gase während des normalen Batteriebetriebs. Um das Risiko einer Batterieexplosion zu reduzieren, befolgen Sie alle Sicherheitsinformationen und Anweisungen sowie die von der

WARNUNG

Batteriehersteller und Hersteller jeglicher Ausrüstung, die in der Nähe der Batterie verwendet werden soll. Beachten Sie die Warnhinweise auf diesen Produkten und am Motor.

ÜBERBLICK

Mit CPU-Steuerung und PWM-Technologie hat das Ladegerät der GS950C-Serie Vorteile wie hohen Wirkungsgrad, gute Stabilität, geringen Kohlenstoffausstoß und

Energieeinsparung. Der dreistufige Lademodus steuert den Ladevorgang automatisch und präzise in Bezug auf Strom und Spannung und stellt sicher, dass die Batterie

vollständig geladen und nicht überladen wird. Ihre Batterie wird geschützt.

Drei Arten von Batterien können geladen werden: Blei-Säure-

Batterie, Lithium-Eisenphosphat-Batterie, ternäres Lithium. Bitte bestimmen Sie vor dem Laden, welche Art von Batterie Sie aufladen möchten, und überprüfen Sie die Spannung der Batterie, bevor Sie sie laden.

AUSPACKEN UND INSPEKTION

Öffnen Sie die Verpackung und überprüfen Sie die in Tabelle 1 gezeigten Artikel sorgfältig, um festzustellen, ob Teile fehlen oder beschädigt sind.

Tabelle 1. Auspacken und Inspektion

Articlel	Beschreibung	Menge
1	Betrieb Handbuch	1

BEDIENUNGSANLEITUNG

• Stellen Sie vor dem Laden fest, welcher Batterietyp in dem zu ladenden Gerät vorhanden ist.

Drücken Sie den Batterietyp-Wahlschalter, um den Batterietyp zu wechseln, und prüfen Sie, ob die Batteriespannung des Ladegeräts mit der Batterie übereinstimmt. (Siehe Abb. 1)

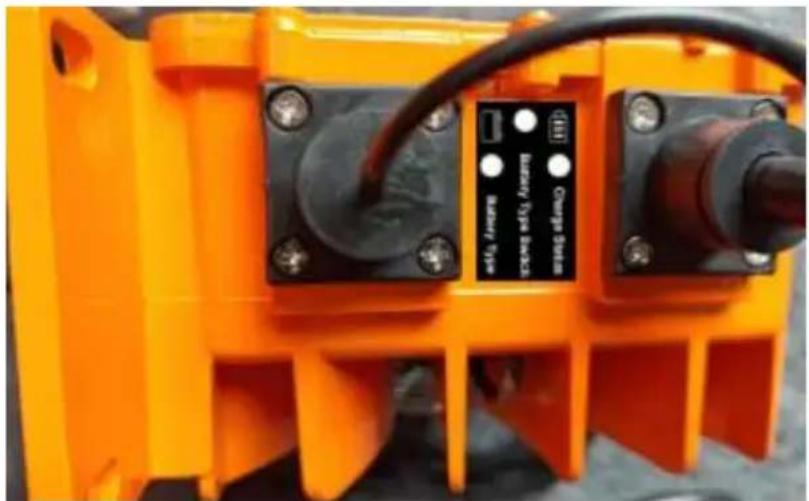

• Batterietyp-LEDs: Batterietyp-Anzeige-LED.
• Ladestatus-LED: Ladestatus-Anzeige-LED.
• Batterietyp-Wahlschalter: Schalter zur Auswahl des wiederaufladbaren Batterietyps.

Abb. 1

• Der Typ und Betriebszustand der entsprechenden Zuordnung. Die Farbe der LED, Batterie-Typ, LED:

Grün ---- Blei-Säure

Batterien Orange NMC

Batterie

Rot ---- LiFePo4

Batterie-Ladestatus-LEDs:

Rot und Grün leuchtend ---- Schlecht

Batterie-Kontakt. Das rote Licht ist stets ein ---

• Wird geladen

Das grüne Licht ist an ---- Float aufgeladen

Das grüne Licht ist immer an ---- Wird geladen endet

Das rote Licht blinkt einmal pro Sekunde ---- Batterie

Versagen. Das rote Licht blinkt zweimal pro Sekunde --- --

Fehlerhaftes Ladegerät

Das rote Licht blinkt dreimal pro Sekunde----Batterie

Überspannung: Das rote Licht blinkt viermal pro Sekunde----

Überstrom

Das rote Licht blinkt fünfmal pro Sekunde----

Übertemperatur. Batterietyp-Wahlschalter:

Wenn Sie eine ternäre Lithiumbatterie oder eine Lithium-Eisen-

Phosphatbatterie aufladen möchten, drücken Sie diesen Schalter, und die entsprechende LED-Lichtfarbe wählt den Typ des wiederaufladbaren Akkus.

Drücken Sie diesen Schalter, um durch den Batterietyp zu blättern, und die Farbe der entsprechenden LED-Leuchte ändert sich ebenfalls.

Hinweis: Bevor Sie mit dem Laden beginnen, müssen Sie den entsprechenden

Batterietyp richtig einstellen, sonst wird die Batterie beschädigt und in schweren Fällen kann ein Feuer entstehen.

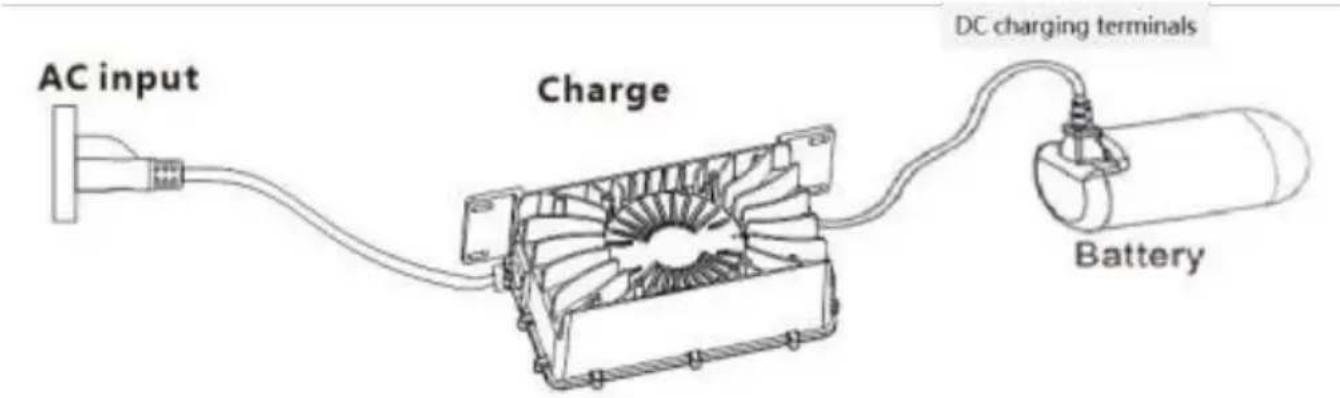

• Vor dem Laden schließen Sie bitte zuerst den DC-Anschluss an die Batterie an und verbinden Sie dann den AC-Anschluss (siehe Abb. 2).

Abb. 2

• Nach Abschluss des Ladevorgangs ziehen Sie zuerst den AC-Anschluss und dann den DC-Anschluss ab (siehe Abb. 2).
• Wenn Sie nicht laden oder nach Abschluss des Ladevorgangs, ziehen Sie sicher den DC-Anschluss und den AC-Anschluss ab.

Notiz:

VOR DEM LADEN IST ES WICHTIG, SICHERZUSTELLEN, DASS DIE ART DER WIEDERAUFLADBAREN BATTERIE DIESELBE IST WIE DIE ART DES WIEDERAUFLADBAREN BATTERIESATZES, DER VOM LADEGERÄT GELADEN WIRD. BEVOR SIE MIT DEM LADEN BEGINNEN, MUSS ZUERST DER DC-LADESTECKER UND DANN DER AC-STECKER EINGESTECKT WERDEN. - NACH DEM LADEN MUSS DER AC-STECKER ABGEZOGEN WERDEN UND DANN MUSS DER DC-LADESTECKER ABGEZOGEN WERDEN.

TECHNISCHE DATEN

Technische Dater	Produkt Modell
	GS 950C-3601 200	GS 950C-3601 800	GS 950C-4801 500
Eingangsspannung	100 V bis 240 V 60/50 HZ
Maximale Aufladung aktuell	12A	18A	15A
Batteriespannung	36 V	36 V	48 V
Maximale Leistung Leistung	492W	738W	810 W

ACHTUNG: BITTE BEACHTEN

• Das Ladegerät sollte dort aufgestellt werden, wo Kinder es nicht berühren können. Bitte laden Sie im Innenbereich mit guter Belüftung und vermeiden Sie Hitze.

Ableitung ist.

• Verbotenes Laden bei Feuchtigkeit, hohen Temperaturen oder brennbaren, explosiven Gasen in der Umgebung.
• Es besteht die Gefahr einer Hochspannung im Ladegehäuse. Bitte nicht unbefugt zusammenbauen.
• Die Verluste durch Nichtbetrieb gemäß der Anleitung im Handbuch, der Hersteller übernimmt keine Verantwortung.

WARTUNG

ACHTUNG: Bevor Sie die folgenden Schritte durchführen, vergewissern Sie sich, dass das Ladegerät von der Batterie und vom Stromanschluss getrennt ist.

Routinemäßige Wartung.

• Entfernen Sie regelmäßig Staub von Lüftungsschlitzen und Lüfter, um eine gute Wärmeableitung des Ladegeräts zu gewährleisten.
• Wischen Sie das Gehäuse regelmäßig mit einem Tuch und etwas Alkohol ab.
• Nicht Verwenden oder Lagern des Ladegeräts an einem Ort mit Luftfeuchtigkeit oder hoher Temperatur.

Häufige Störungen und Lösungen

Phänenomen	Ursache	Auflösung
Nach dem Verbinden Ladegerät und Batterie Ladegerät Funktioniert nicht oder Ladestatus LED blinkt rot alle Die Zeit	Der positiv und Negativ Polarität von Die Batterie Is umgekehrt, oder die Batterie ist defekt	Ladegerät anschließen und Batterie richtig
Der Ladestatus LED blinkt 2 mal In eine Sekunde	Kurz Schaltung	Nach dem Ersetzen de Batterie, der Fehler immer noch existiert.itte gib es darüber zu ihrem lokalen Handler für reparieren
Der Ladestatus LED blinkt 3 mal In eine Sekunde	Ausgang Überspannung	Nach dem Ersetzen de Batterie, der Fehler immer noch existiert.itte gib es darüber zu ihrem lokalen Handler für reparieren
Der Ladestatus LED blinkt 4 mal In eine Sekunde	Überstrom	Der Fehler bleibt bestehen nach neu starten.itte gib es darüber zu ihrem lokalen Handler für reparieren
Der Ladestatus LED blinkt 5 mal In eine Sekunde	Ladegerät über Erhitzen in Thermal Schutzmodus Und stehen zu.	Kühlladegerät Ladegerät kann Automatische Wiederaufnahme der Arbeit wenn die Temperatur

Häufige Störungen und Lösungen

		abkühlt runter.
Nach Verbinden Die Ladegerät und Batterie die Ladestatus des Ladegerats LED Licht blinkt zwischen rot und grün	Ladegerät und Batterie ist getrennt	Schließen Sie das Ladegerät wieder an und Batterie.
Nach Verbinden Die Ladegerät an Wechselstrom anschließen, der Ladevorgang nicht Arbeit und alles Die LEDs Sind schlecht	Stecker lose, Ladegerät tut keine Verbindung zu Klimaanlage Leistung.	Schließen Sie das AC Kabel wieder an und machen sichere, dass Ist OK.
	Ladegerät hat beschädigt	Ladegerät zurückschicken zu Händler vor Ort für die Reparatur es gibt Hochspannung innen ladegerät,itte öffnen Sie das Ladegerät nicht persönlich.

Hersteller: Shanghai Xinmu Yeyou Co., Ltd.

Adresse: Shuangcheng Road 803, Nong 11, Hao 1602A-1609 Shi,

Baoshan, Shanghai 200000, China.

Import nach Australien: ICH TU NICT PTY LTD, 1 ROKEVA STREET

EASTWOOD NSW 2122, Australien

Import in die Vereinigten Staaten: Sanven Technologie GmbH, Suite 250,

9166 Anaheim Place, Rancho Cucamonga, Kalifornien 91730

E-CrossStu GmbH

Mainzer Landstraße 69, 60329 Frankfurt am Main.

YH Beratung GmbH.

c/o YH Beratung GmbH, Büro 147, Zenturio Haus,

London Road, Staines-upon-Thames, Surrey, TW

184AX

VEVOR

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat unter www.vevor.com/support

VEVOR

TOUGH TOOLS, HALF PRICE

TECHNISCHE SPEZIFIKATIONEN

Specifications	Product model
	GS 950C-3601 200	GS 950C-3601 800	GS 950C-4801 500
Ingangsspanning	100V-240V 60/50 Hz
Maximaal opladen huidig	12A	18A	15A
Batterijspanning	36V	36V	48V
Maximale output	492W	738W	810W
stroom

WICHTIGE HINWEISE

Übertemperaturschalter für Batterietyp:
