Produkttyp	Akkuladegerät
Marke	Vevor
Modell	UY360-HF1220
Netzspannung	220-240 V AC, 50 Hz
Ladespannung	14,6 V
Ladestrom	20 A ±5%
Wirkungsgrad	≥ 80%
Eingangsstrom (typ.)	2,7 A / 230 V AC
Restwelligkeit	≤ 2 % von VOUT_MAX
Ableitstrom	<0,75 mA
Ladetechnologie	CPU- und PFM-Steuerung, 3-Phasen-Ladung (CC, CV, Erhaltung)
LED-Anzeigen	LED1 rot, LED2 weiß: Bereitschaft/voll (rot+grün), Laden (rot+rot)
Schutz	Thermoschutz, Verpolungsschutz, Ausgangssicherung
Enthaltenes Zubehör	Adapterkabel, Netzkabel, Sicherungshalter (2), Bedienungsanleitung
Wartung	Lüftungsschlitze und Lüfter reinigen, Gehäuse mit einem alkoholgetränkten Tuch abwischen
Sicherheit	Nicht abdecken, außerhalb der Reichweite von Kindern aufbewahren, an einem gut belüfteten Ort verwenden, nicht zerlegen
Reparierbarkeit	Zur Reparatur an den Händler senden; nicht selbst öffnen (Hochspannung)
Konformität	FCC Teil 15, EU-Richtlinie 2012/19/EU (WEEE)

Häufig gestellte Fragen - UY360-HF1220 Vevor

Wie schließe ich das Ladegerät an die Batterie an?

Überprüfen Sie vor Gebrauch die Batteriespezifikationen. Verbinden Sie die positive Ringklemme des Ladegeräts mit dem Pluspol der Batterie und die negative Klemme mit dem Minuspol. Schließen Sie dann das Ladegerät an eine Steckdose an.

Was bedeuten die LED-Anzeigen?

LED1 rot, LED2 weiß. Wenn beide LEDs rot sind, lädt das Ladegerät. Wenn LED1 rot und LED2 grün ist, ist das Ladegerät im Bereitschaftsmodus oder die Batterie ist voll.

Das Ladegerät lässt sich nicht einschalten, was tun?

Stellen Sie sicher, dass die Steckdose angeschlossen ist. Wenn die Ausgangssicherung durchgebrannt ist, ersetzen Sie sie durch eine Sicherung gleichen Typs und gleicher Spezifikationen. Wenn das Problem weiterhin besteht, kontaktieren Sie Ihren Händler.

Welchen Batterietyp kann ich laden?

Dieses Ladegerät ist für 12-V-Bleiakkus (Ladespannung 14,6 V) ausgelegt. Stellen Sie sicher, dass Spannung und Kapazität der Batterie den Spezifikationen des Ladegeräts entsprechen.

Kann ich das Ladegerät dauerhaft angeschlossen lassen?

Es wird nicht empfohlen, das Ladegerät unbeaufsichtigt angeschlossen zu lassen. Sobald die Batterie voll ist, wechselt das Ladegerät in den Erhaltungsmodus, aber aus Sicherheitsgründen trennen Sie es nach Gebrauch.

Wie warte ich das Ladegerät?

Reinigen Sie regelmäßig den Staub an den Lüftungsschlitzen und am Lüfter mit einem alkoholgetränkten Tuch. Verwenden Sie das Ladegerät nicht an einem feuchten oder heißen Ort.

Was tun, wenn das Ladegerät überhitzt?

Das Ladegerät verfügt über einen Thermoschutz. Bei Überhitzung schaltet es in den Bereitschaftsmodus. Lassen Sie es an einem gut belüfteten Ort abkühlen; es nimmt den Betrieb automatisch wieder auf.

Kann ich dieses Ladegerät mit einer gefrorenen oder beschädigten Batterie verwenden?

Nein, versuchen Sie niemals, eine gefrorene oder beschädigte Batterie zu laden, da dies zu einer Explosion führen kann. Verwenden Sie nur Batterien in gutem Zustand und kompatible Batterien.

Ist das Ladegerät mit 110 V kompatibel?

Nein, das Modell UY360-HF1220 ist für eine Eingangsspannung von 220-240 V AC ausgelegt. Für den Einsatz mit 110 V ziehen Sie das Modell UY360-LF1220 in Betracht.

Wie ersetze ich die Ausgangssicherung?

Trennen Sie das Ladegerät von der Batterie und vom Netz. Öffnen Sie den Sicherungshalter und ersetzen Sie die durchgebrannte Sicherung durch eine Sicherung gleichen Typs (siehe Anleitung für die genaue Spezifikation). Schließen Sie den Sicherungshalter.

BEDIENUNGSANLEITUNG UY360-HF1220 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

(Die Abbildungen dienen nur als Referenz. Das Produkt kann abweichen.)

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

	Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.
	Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät keine schädlichen Störungen verursachen und (2) dieses Gerä muss alle empfangenen Störungen tolerieren, auch Störungen, zu unerwünschtem Betrieb führen können.
	Dieses Produkt unterliegt der europäischen Richtlinie 2012/19/E Das Symbol einer durchgestrichenen Mülltonne weist darauf hi dass dieses Produkt in der Europäischen Union einer getrenn Müllentsorgung unterliegt. Dies gilt für das Produkt und alle r diesem Symbol gekennzeichneten Zubehörteile. Entsprechend gekennzeichnete Produkte dürfen nicht im Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recy von Elektro- und Elektronikgeräten abgegeben werden.

WARNUNG

Diese Bedienungsanleitung enthält Informationen zur Sicherheit und Vorsichtsmaßnahmen. Bitte lesen Sie diese vor dem Laden sorgfältig durch.

Vorsichtsmaßnahmen. Bitte lesen Sie diese vor dem Gebrauch des Laders sorgfältig durch.

1. LESEN UND VERSTEHEN SIE ALLE SICHERHEITSHINWEISE, BEVOR SIE DIESES PRODUKT VERWENDEN. Die Nichtbeachtung dieser Sicherheitshinweise kann zu einem STROMSCHLAG, einer EXPLOSION oder einem BRAND führen, was zu SCHWEREN VERLETZUNGEN, TOD oder SACHSCHÄDEN führen kann.
2. Stromschlag. Das Produkt ist ein elektrisches Gerät, das einen Stromschlag verursachen und schwere Verletzungen verursachen kann. Schneiden Sie keine Netzkabel durch. Tauchen Sie das Produkt nicht in Wasser und lassen Sie es nicht nass werden.
3. Explosion. Unbeaufsichtigte Überwachungsbatterien, inkompatible oder beschädigte Batterien können bei Verwendung mit dem Produkt explodieren. Lassen Sie das Produkt während des Betriebs nicht unbeaufsichtigt. Versuchen Sie nicht, eine beschädigte oder gefrorene Batterie zu starten. Verwenden Sie das Produkt nur mit Batterien der empfohlenen Spannung. Betreiben Sie das Produkt in gut belüfteten Bereichen.
4. Feuer. Das Produkt ist ein elektrisches Gerät, das Wärme abgibt und Verbrennungen verursachen kann. Produkt nicht abdecken. Rauchen Sie nicht und verwenden Sie keine elektrischen Funken oder Feuerquellen während des Betriebs. Halten Sie das Produkt von brennbaren Materialien fern.
5. ÜBERSICHT

ÜBERSICHT

Dank CPU-Steuerung und PFM-Technologie bietet das Ladegerät Vorteile wie hohe Effizienz, gute Stabilität, geringen CO2-Ausstoß und Energieeinsparung. Dreistufiger Lademodus: Die automatische und präzise Steuerung von Ladestrom und -spannung gewährleistet, dass der Akku vollständig geladen und nicht überladen wird. So wird die Lebensdauer Ihres Akkus geschützt.

LED-ANZEIGE

	LED1 (rote Farbe)	LED2 (Farbe: Wei β)	Ladezustand
LED-Status	ROT	GRÜN	Standby oder Vol I
	ROT	ROT	Laden

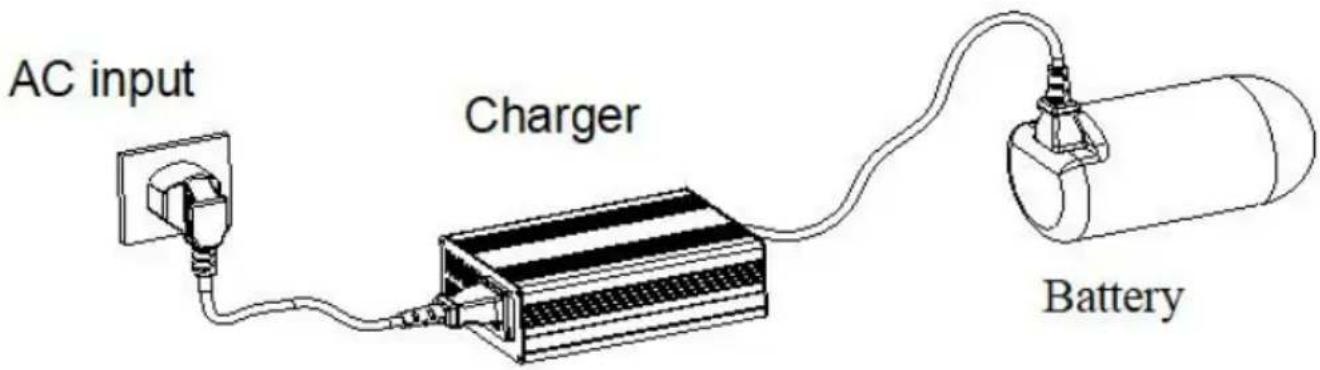

ANSCHLUSS

1. Überprüfen Sie vor der Verwendung sorgfältig die Batteriespezifikation und stellen Sie sicher, dass die Batterie zum Lademodus passt.
2. Schließen Sie den Ringanschluss des Ladegeräts an die Batterie an: Plus an Plus, Minus an Minus.
3. Stecken Sie den AC-Stecker in die Netzstromversorgung.

ELEKTRONISCHE EIGENSCHAFTEN

Artikel		UY240-LF1210	UY240- H F1210
Ausgabe	Ladespannung	14,6 V	14,6 V
	Ladestrom	10 A ±5 %
	Spannungsschwankungen	±0,3 V
	Welligkeitsspannung	≤2 % VOUTMAX
Eingang	Spannungsbereich	100-120 VWechselstrom	220-240 VWechselstrom
	Frequenzbereich	60 Hz	50 Hz
	Effizienz	≥8 0 %
	Eingangsstrom (Typ)	2,3 A/115 V AC	1,4 A/230 V Wechselstrom
	Erbrechen (Typ)	KALTSTART ≤50A bei 230VAC
	Leckstrom	<0,75 mA

Artikel		UY360-LF1220	UY360- H F1220
Ausgabe	Ladespannung	14,6 V	14,6 V
	Ladestrom	20 A ± 5 %
	Spannungsschwankungen	±0,3 V
	Welligkeitsspannung	≤2 % VOUTMAX
Eingang	Spannungsbereich	100-120 VWechselstrom	220-240 VWechselstrom
	Frequenzbereich	60 Hz	50 Hz
	Effizienz	≥8 0 %
	Eingangsstrom (Typ)	4,6 A/115 V Wechselstrom	2,7 A/230 V Wechselstrom
	Erbrechen (Typ)	KALTSTART ≤50A bei 230VAC
	Leckstrom	<0,75 mA

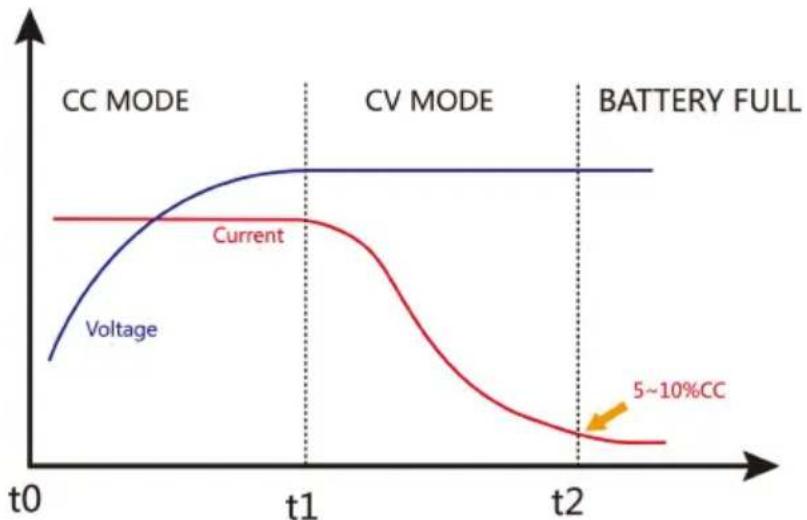

LADEKURVE

1. T0 Konstantstromphase (CC): Das Ladegerät liefert maximalen Ausgangsstrom für schnelles Laden. Die Phase wird automatisch beendet, wenn die Batteriespannung die maximale Ladespannung erreicht.

2. T1 Konstantspannungsphase (CV): Das Ladegerät hält die

Ausgangsspannung auf dem Vollladeniveau, während der Ladestrom allmählich abnimmt. Der Ladevorgang ist abgeschlossen, wenn der Strom auf 5–10 % des Maximalwerts fällt. Ab diesem Zeitpunkt gilt die Batterie als vollständig geladen.

3. T2 Batterie voll Stufe: Erhaltungsladung der Batterie mit geringem Strom.

WARTUNG

WARNUNG: Stellen Sie vor der Durchführung der folgenden Vorgänge sicher, dass das Ladegerät von der Batterie und der Stromverbindung getrennt ist.

1. Regelmäßige Wartung

• Entfernen Sie regelmäßig Staub von Lüftungsschlitzen und Lüftern, um sicherzustellen, dass das Ladegerät eine gute Wärmeableitung gewährleistet.
• Wischen Sie das Gehäuse regelmäßig mit einem Tuch und etwas Alkohol ab.
• Verwenden oder lagern Sie das Ladegerät nicht an einem Ort mit hoher Feuchtigkeit oder hohen Temperaturen.

2. Ersetzen Sie die Sicherung

Wenn das Ladegerät nicht laden kann, prüfen Sie bitte, ob die Ausgangssicherung durchgebrannt ist. Setzen Sie eine Ersatzsicherung vom gleichen Typ und mit den gleichen Spezifikationen wie folgt ein und stellen Sie sicher, dass die Sicherung fest im Sicherungshalter sitzt.

1. Decken Sie das Ladegerät oder die Aufnahme während des Ladevorgangs nicht ab.
2. Das Ladegerät sollte an einem Ort platziert werden, an dem Kinder es nicht erreichen können.
3. Bitte laden Sie in Innenräumen, wo gute Belüftung und Wärmeabfuhr gewährleistet sind. Das Laden in der Umgebung ist verboten, wenn es feucht, heiß oder mit entzündlichen oder explosiven Gasen belastet ist.

Im Gehäuse des Ladegeräts besteht Hochspannungsgefahr. Bitte zerlegen Sie es nicht unbefugt.

1. Für Schäden, die durch eine nicht den Anweisungen im Handbuch entsprechende Bedienung entstehen, übernimmt der Hersteller keine Verantwortung.
2. Wenn der Schutzschalter während der Verwendung des Ladegeräts auslöst, schalten Sie bitte andere Elektrogeräte aus.
3. Aufgrund des Netzspannungsabfalls beginnt der Ladestrom abzunehmen, wenn er sich der maximalen Ladespannung nähert.
4. Kein Laden oder nachdem der Ladevorgang abgeschlossen ist, ziehen Sie unbedingt den DC-Anschluss und den AC-Anschluss ab.

Phänomen	Ursache	Lösung
Nach dem Verbinden de Ladegeräts mit der Batterie funktioniert das Ladegerät nicht oder LED2 leuchtet grün.	Beim Rückwärtsanschluss brennt die Ausgangssicherung durch.	Bitte ersetzen Sie die Sicherung und schließen Sie anschließend Ladegerät und Akku richtig an.
	Rückwärtsgang anschließen, Relais hat keine Funktion.
Der Akku ist nicht vollständig geladen, aber LED2 blinkt zwischen R und Grün.	Ladegerät und Batterie sind getrennt.	Schließen Sie Ladegerät un Akku wieder an.
	Ladegerät überhitzt, in den Wärmeschutzmodus und Standby.	Kühladegerät. Das Ladegerät kann den Betrieb automatisch wieder aufnehmen, wenn die Temperatur sinkt.
Nachdem das Ladegerät an die Wechselstromversorgung angeschlossen wurde, funktioniert es nicht und die beiden LEDs 1 leuchten nicht.	Stecker locker, Ladegerät lässt sich nicht an Netzstrom anschließen.	Schließen Sie das AC-Kabe erneut an und stellen Sie sicher, dass alles in Ordnu ist.
	Ladegerät ist beschädigt	Senden Sie das Ladegerät zur Reparatur an Ihren Händler vor Ort zurück. Im Inneren des Ladegeräts befindet sich Hochspannung. Öffnen Sie das Ladegerät daher nicht selbst.
Modell	Zubehörliste
UY240-LF1210	1. Adapterkabel * 12. Netzkabel * 13. Versicherungsröhre * 24. Bedienungsanleitung * 1
UY240-HF1210
UY360-LF1220
UY360-HF1220
