UY360-HF1220 - Batteriladdare Vevor - Gratis bruksanvisning och manual

Produkttyp	Batteriladdare
Märke	Vevor
Modell	UY360-HF1220
Strömförsörjning	220-240 VAC, 50 Hz
Laddspänning	14,6 V
Laddström	20 A ±5%
Verkningsgrad	≥ 80%
Ingångsström (typ)	2,7 A / 230 VAC
Rippelspänning	≤ 2 % av VOUT_MAX
Läckström	<0,75 mA
Laddningsteknik	CPU- och PFM-styrning, 3-fas laddning (CC, CV, underhåll)
LED-indikatorer	LED1 röd, LED2 vit: standby/full (röd+grön), laddning (röd+röd)
Skydd	Termiskt, mot polaritetsomvändning, utgångssäkring
Medföljande tillbehör	Adapterkabel, strömkabel, säkringsrör (2), bruksanvisning
Underhåll	Rengör ventilationsöppningar och fläkt, torka av höljet med en trasa fuktad med alkohol
Säkerhet	Täck inte över, håll utom räckhåll för barn, använd på en ventilerad plats, demontera inte
Reparerbarhet	Skicka till återförsäljaren för reparation; öppna inte själv (högspänning)
Överensstämmelse	FCC del 15, EU-direktiv 2012/19/EU (WEEE)

Vanliga frågor - UY360-HF1220 Vevor

Hur ansluter jag laddaren till batteriet?

Innan användning, kontrollera batterispecifikationerna. Anslut laddarens positiva ringklämma till batteriets positiva pol, och den negativa klämman till den negativa polen. Anslut sedan laddaren till ett eluttag.

Vad betyder LED-indikatorerna?

LED1 röd, LED2 vit. Om båda LED är röda, laddar laddaren. Om LED1 är röd och LED2 är grön, är laddaren i standby eller batteriet är fullt.

Laddaren startar inte, vad ska jag göra?

Kontrollera att eluttaget är korrekt anslutet. Om utgångssäkringen är trasig, byt ut den mot en säkring av samma typ och specifikation. Om problemet kvarstår, kontakta din återförsäljare.

Vilken typ av batteri kan jag ladda?

Denna laddare är utformad för 12 V blybatterier (laddspänning 14,6 V). Se till att batteriets spänning och kapacitet matchar laddarens specifikationer.

Kan jag lämna laddaren inkopplad permanent?

Det rekommenderas inte att lämna laddaren inkopplad utan uppsikt. När batteriet är fullt går laddaren över till underhållsläge, men av säkerhetsskäl, koppla ur den efter användning.

Hur underhåller jag laddaren?

Rengör regelbundet damm från ventilationsöppningar och fläkt med en trasa fuktad med alkohol. Använd inte laddaren i fuktiga eller högtempererade miljöer.

Vad gör jag om laddaren överhettas?

Laddaren har termiskt skydd. Om den överhettas går den i standby. Låt den svalna på en ventilerad plats; den återupptar automatiskt sin funktion.

Kan jag använda denna laddare med ett fruset eller skadat batteri?

Nej, försök aldrig ladda ett fruset eller skadat batteri, eftersom det kan orsaka en explosion. Använd endast batterier i gott skick och som är kompatibla.

Är laddaren kompatibel med 110 V-spänning?

Nej, modellen UY360-HF1220 är utformad för en inspänning på 220-240 VAC. För användning med 110 V, hänvisa till modell UY360-LF1220.

Hur byter jag utgångssäkringen?

Koppla bort laddaren från batteriet och elnätet. Öppna säkringshållaren och byt ut den trasiga säkringen mot en säkring av samma typ (se manualen för exakt specifikation). Stäng säkringshållaren.

BRUKSANVISNING UY360-HF1220 Vevor

(Bilderna är endast för referens. Produkten kan skilja sig åt.)

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

	Varning – För att minska risken för skador måste användarer instruktionsmanualen noggrant.
	Denna enhet uppfyller del 15 i FCC-reglerna. Användning är underkastad följande två villkor: (1) Denna enhet får inte orsa skadliga störningar, och (2) denna enhet måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oöns drift.
	Denna produkt omfattas av bestämmelserna i EU-direktiv 2012/19/EG. Symbolen som visar en överstruken softunna ind att produkten kräver separat sophämtning inom Europeiska uni Detta gäller produkten och alla tillbehör som är märkta med symbol. Produkter som är märkta som sådana får inte kasse vanligt hushållsavfall, utan måste lämnas till en insamlingsplats återvinning av elektriska och elektroniska apparater.

VARNING

Denna bruksanvisning innehåller information om säkerhet och försiktighetsåtgärder. Läs den noggrant innan du laddar.

försiktighetsåtgärder. Läs den noggrant innan du laddar.

1. LÄS OCH FÖRSTÅ ALL SÄKERHETSINFORMATION INNAN DU ANVÄNDER DENNA PRODUKT. Underlåtenhet att följa dessa säkerhetsinstruktioner kan leda till ELEKTRISK STÖT, EXPLOSION ELLER BRAND, vilket kan leda till ALLVARLIGA SKADOR, DÖDSFALL ELLER MAGENDOMSSKADOR.
2. Explosion. Obemannad övervakning, inkompatibla eller skadade batterier kan explodera om de används med produkten. Lämna inte produkten utan uppsikt medan den används. Försök inte att starta ett skadat eller fruset batteri med hjälp av startkablar. Använd produkten endast med batterier med rekommenderad spänning. Använd produkten i välventilerade utrymmen.
3. Explosion. Obemannad övervakning, inkompatibla eller skadade batterier kan explodera om de används med produkten. Lämna inte

produkten utan uppsikt medan den används. Försök inte att starta ett skadat eller fruset batteri med hjälp av startkablar. Använd produkten endast med batterier med rekommenderad spänning. Använd produkten i välventilerade utrymmen.

1. ÖVERSIKT
2. Kontakten måste vara ansluten till ett jordat uttag för användning.

LED-INDIKATOR

HUR MAN ANSLUTER

LED-INDIKATOR

	LED1 (röd färg)	LED2 (vit färg)	Laddarens status
LED-status	RÖD	GRÖN	Standby eller Full
	RÖD	RÖD	Laddning

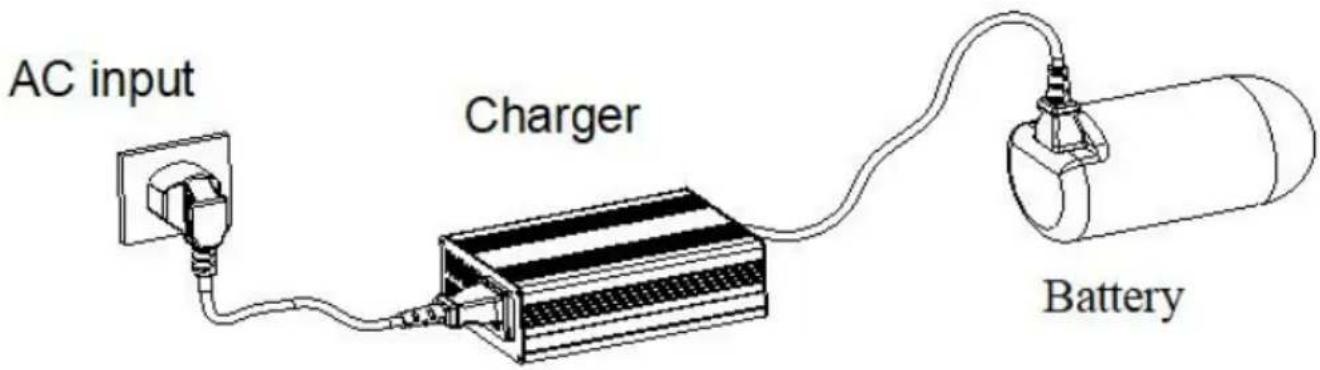

SÅ HÄR ANSLUTER DU

1. Kontrollera batterispecifikationen noggrant innan du använder den och se till att batteriet matchar laddningsläget.
2. Anslut laddarens ringpol till batterierna, plus till plus, minus till minus.
3. Anslut nätkontakten till elnätet.

ELEKTRONISKA EGENSKAPER

Punkt		UY240-LF1210	UY240- H F1210
Produktion	Laddspänning	14,6V	14,6V
	Laddningsström	10 A ±5 %
	Spänningsfluktuationer	±0,3V
	Rippelspänning	≤2%VOUT MAX
Input	Spänningsområde	100–120 V AC	220–240 V AC
	Frekvensområde	60 Hz	50 Hz
	Effektivitet	≥8 0 %
	Ingångsström (typ)	2,3A/115Vac	1. 4 A/230 V AC
	Kräkningar (typ)	KALLSTART ≤50A vid 230VAC
	Läckström	<0,75 mA

Punkt		UY360-LF1220	UY360- H F1220
Produktion	Laddspänning	14,6V	14,6V
	Laddningsström	20A ±5%
	Spänningsfluktuationer	±0,3V
	Rippelspänning	≤2%VOUT MAX
Input	Spänningsområde	100–120 V AC	220–240 V AC
	Frekvensområde	60 Hz	50 Hz
	Effektivitet	≥8 0 %
	Ingångsström (typ)	4. 6 A/115 V AC	2. 7 A/230 V AC
	Kräkningar (typ)	KALLSTART ≤50A vid 230VAC
	Läckström	<0,75 mA

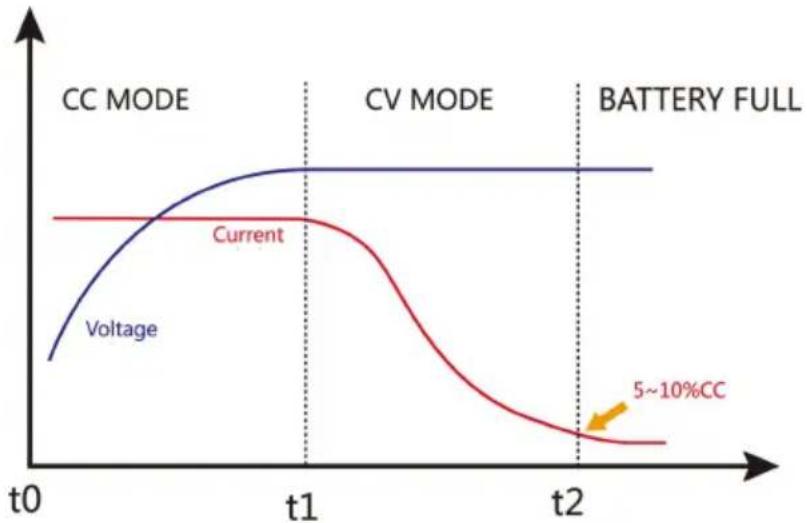

LADDNINGSKURVA

1. T 0 Konstantströmssteg (CC): Laddaren levererar maximal utström för snabbladdning. Steget avslutas automatiskt när batterispänningen når maximal laddningsspänning.
2. T 1 Konstantspänningssteg (CV): Laddaren bibehåller utspänningen vid laddningsnivå medan laddningsströmmen gradvis minskar. Laddningen är klar när

strömmen sjunker till 5–10 % av det maximala värdet, varvid batteriet anses fulladdat.

1. T2 Batteri fullt Steg: Lågströms underhållsladdning av batteriet.

UNDERHÅLL

VARNING: Innan du utför följande åtgärder, se till att laddaren är bortkopplad från batteriet och strömanslutningen.

1. Rutinmässigt underhåll
2. Avlägsna damm från ventilationsöppningar och fläkt regelbundet för att säkerställa att laddaren har god värmeavledning.
3. Torka regelbundet av höljet med en trasa med lite alkohol.
4. Använd eller förvara inte laddaren på en plats med hög fuktighet eller hög temperatur.
5. Byt säkring

Om laddaren inte kan ladda, kontrollera om utgångssäkringen har gått. Installera en ersättningssäkring med identisk typ och specifikation enligt följande och se till att säkringen sitter ordentligt fast i säkringshållaren.

MATTERS NEED ATTENTION

1. Täck inte över laddaren eller intaget under laddning.
2. Laddaren ska placeras där barn inte kan vidröra den.
3. Ladda i inomhusutrymme med god ventilation och värme. Förbjuden laddning i fuktiga, höga temperaturer eller i omgivningen av brandfarlig explosiv gas.

Det finns risk för högspänning i laddningsfodralet, vänligen demontera inte obehörigt.

1. Tillverkaren bär inget ansvar för förluster som orsakas av att apparaten inte används enligt instruktionsboken.
2. Om strömbrytaren löser ut medan laddaren används, stäng av andra elektriska apparater.
3. På grund av nätspänningsfallet börjar laddningsströmmen minska när den närmar sig den maximala laddningsspänningen.
4. Ingen laddning eller efter att laddningen är klar, se till att dra ur AC-kontakterna.

Fenomen	Orsaka	Lösning
Efter att laddaren och batteriet har anslutits fungerar inte laddaren, eller så lyser LED2 grönt.	Ansluter omvänt, utgångssäkring går.	Byt ut säkringen och anslut sedan laddaren och batterie korrekt.
	Kopplas i backriktning reläet har ingen funktion.
Batteriet är inte fulladdat, men LED2 blinkar mellan rött och grönt.	Laddare och batteri ä frånkopplade.	Återanslut laddaren och batteriet.
	Laddaren överhettas, går in i termiskt skyddsläge och standby.	Kylande laddare, laddaren kan automatiskt återuppta arbetet när temperaturen sjunker.
Efter att laddaren anslutits till nätströmmen fungerar inte laddaren och de två lysdioderna 1 lyse inte.	Kontakten är lös, laddaren ansluts inte till nätström.	Anslut växelströmskabeln igen och kontrollera att der är okej.
	Laddaren är skadad	Skicka tillbaka laddaren till din lokala återförsäljare för reparation. Det finns högspänning inuti laddaren, öppna inte laddaren personligen.
Modell	Tillbehörslista
UY240-LF1210	Adapterkabel * 1Nätsladd * 1Försäkringsrör * 2Bruksanvisning * 1
UY240-HF1210
UY360-LF1220
UY360-HF1220
