INSTRUKCJA OBSŁUGI UY360-HF1220 Vevor

( Wizualizacja ma charakter poglądowy. Produkt może się różnić )

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponowni jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

	Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsługi.
	To urządzenie jest zgodne z częścią 15 przepisów FCC. Jeg działanie podlega następującym dwóm warunkom: (1) To urząd nie może powodować szkodliwych zakłóceń i (2) to urządzeni akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, mogą powodować niepożądane działanie.
	Ten produkt podlega postanowieniom Dyrektywy Europejskiej 2012/19/WE. Symbol przedstawiający przekreślony kosz na śmi na kółkach oznacza, że produkt wymaga oddzielnej zbiórki od w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesor oznaczonych tym symbolem. Produktów oznaczonych w ten sp nie można wyrzucać razem ze zwykłymi odpadami domowymi, należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.

WARNING

Niniejsza instrukcja obsługi zawiera informacje dotyczące bezpieczeństwa i

ostrzeżenia. Przeczytaj uważnie przed naliczeniem opłaty .

1. PRZED UŻYCIEM TEGO PRODUKTU PRZECZYTAJ I ZROZUMIEJ WSZYSTKIE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA.

Nieprzestrzeganie Nieprzestrzeganie tych instrukcji bezpieczeństwa może skutkować PORAŻENIEM PRADEM, EKSPLOZJA, POŻAREM, co może skutkować POWAŻNYMI OBRAŻENIAMI, ŚMIERCIĄ lub USZKODZENIEM MIENIA.

1. Porażenie prądem. Produkt jest urządzeniem elektrycznym, które mo porazić prądem i spowodować poważne obrażenia. Nie przecinaj przewodów zasilających. Nie zanurzaj w wodzie ani nie zamocz.

2. Eksplozja. Niezależne monitorowanie, niekompatybilne lub uszkodzone baterie mogą eksplodować, jeśli są używane z produktem. Nie pozosta produktu bez nadzoru podczas użytkowania. Nie próbuj uruchamiać uszkodzonego lub zamarzniętego akumulatora. Używaj produktu wyłącznie z bateriami o zalecanym napięciu. Używaj produktu w dobrzu wentylowanych pomieszczeniach.

14.Ogień. Produkt jest urządzeniem elektrycznym, które emituje ciepło i może powodować oparzenia. Nie przykrywać produktu. Nie palić ani ni używać żadnego źródła iskry elektrycznej lub ognia podczas obsługi produktu. Trzymać produkt z dala od materiałów łatwopalnych.
15. Aby móc korzystać z urządzenia, wtyczkę należy podłączyć do uziemionego gniazdka.

OVERVIEW

Dzięki sterowaniu CPU i technologii PFM ładowarka ma zalety takie ja wysoka wydajność, dobra stabilność, niska emisja dwutlenku węgla i energooszczędność. Trzysekcyjny tryb ładowania ---- Automatyczna i precyzyjna kontrola prądu ładowania i napięcia, oba zapewniają pełne naładowanie akumulatora, a nie jego przeładowanie. Żywotność akumulatora będzie chroniona.

LED INDICATOR

	LED1 (kolor czerwony)	LED2 (kolor biały)	Stan ładowarki
Stan diody LED	CZERWONY	ZIELONY	Gotowość lub pełny
	CZERWONY	CZERWONY	Ładowanie

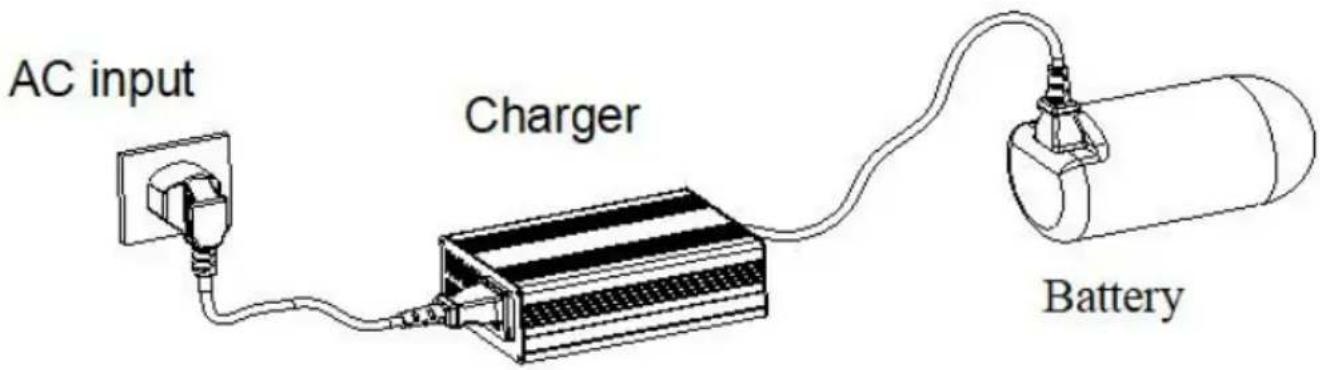

HOW TO CONNECT

1. Przed użyciem należy dokładnie sprawdzić specyfikację baterii i upewnić się, że bateria jest zgodna z trybem ładowania.
2. Podłącz zacisk pierścieniowy ładowarki do akumulatorów: plus do pl minus do minusa.
3. Podłącz wtyczkę prądu zmiennego do gniazdka sieciowego.

ELECTRONIC CHARACTERISTICS

Przedmiot		UY240-LF1210	UY240- H F1210
Wyjście	Napięcie ładowania	14,6 V	14,6 V
	Prąd ładowania	10 A ± 5%
	Wahania napięcia	± 0,3 V
	Napięcie tętnienia	≤ 2% VOUT _MAKS.
Wejście	Zakres napięcia	100-120 V AC	220-240 V AC
	Zakres częstotliwości	60 Hz	50 Hz
	Efektywność	≥ 8 0 %
	Prąd wejściowy (typ)	2,3 A/115 V prądu przemiennego	1. 4 A/230 V prąd przemiennego
	Wymioty (typ)	ZIMNY START ≤ 50A przy 230VAC
		Prąd upływu	<0,75 mA
Przedmiot		UY360-LF1220	UY360- H F1220
Wyjście	Napięcie ładowania	14,6 V	14,6 V
	Prąd ładowania	20A ±5%
	Wahania napięcia	±0,3 V
	Napięcie tętnienia	≤2% VOUTMAKS.
Wejście	Zakres napięcia	100-120 V AC	220-240 V AC
	Zakres częstotliwości	60 Hz	50 Hz
	Efektywność	≥8 0 %
	Prąd wejściowy (typ)	4. 6 A/115 V prą u przemiennego	2. 7 A/230 V prąd zmiennego
	Wymioty (typ)	ZIMNY START ≤50A przy 230VAC
	Prąd upływu	<0,75 mA

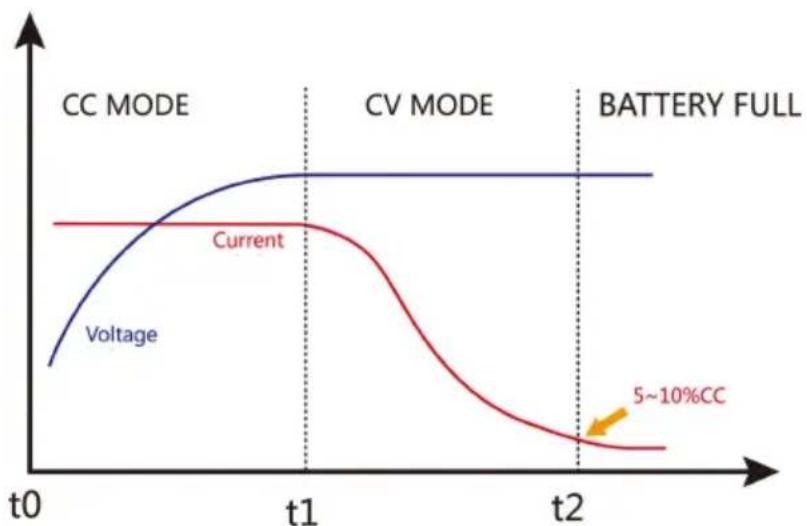

CHARGE CURVE

1. T 0 Etap stałego prądu (CC) : Ładowarka dostarcza maksymalny prąd wyjściowy do szybkiego ładowania. Etap automatycznie kończy się, gdy napięci akumulatora osiągnie maksymalne napięcie ładowania.
2. T 1 Etap stałego napięcia (CV) : Ładowarka utrzymuje napięcie wyjściowe poziomie pełnego naładowania, podczas gdy prąd ładowania stopniowo maleje. Ładowanie kończy się, gdy prąd spada do 5 %-1 0 % wartości maksymalnej, którym to momencie akumulator jest uznawany za w pełni naładowany.

MAINTENANCE

OSTRZEŻENIE: Przed wykonaniem poniższych czynności należy upewni się, że ładowarka jest odłączona od akumulatora i zasilania.

1. Rutynowa konserwacja

2. Regularnie usuwaj kurz z otworów wentylacyjnych i wentylatora, aby zapewnić ładowarce dobre odprowadzanie ciepła.

3. Okresowo przecieraj obudowę szmatką zwilżoną alkoholem.
   ○ Nie należy używać ani przechowywać ładowarki w miejscu o dużej wilgotności lub wysokiej temperaturze.

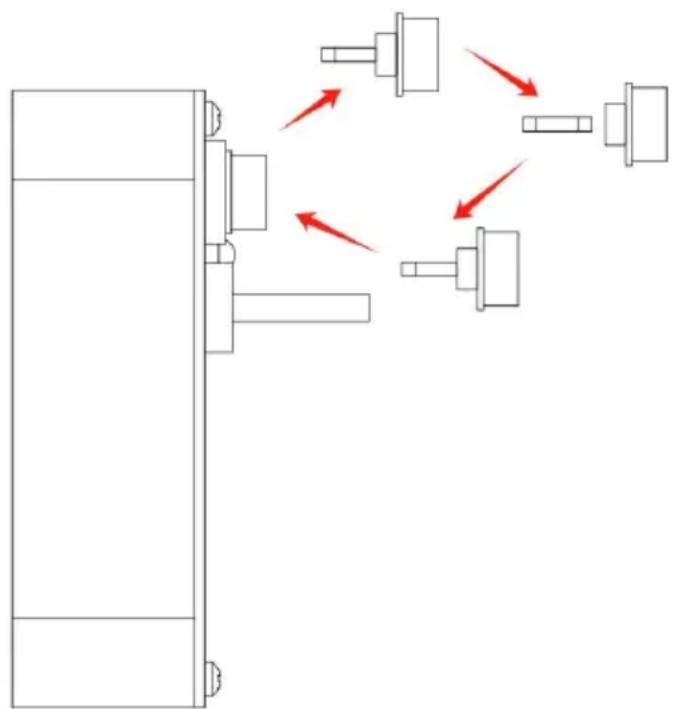

4. Wymień bezpiecznik

Jeśli ładowarka nie może ładować, sprawdź, czy bezpiecznik wyjściowy jest przepalony, czy nie. Zainstaluj bezpiecznik zamienny o identyczni typie i specyfikacji w następujący sposób i upewnij się, że bezpieczr jest mocno zamocowany w uchwycie bezpiecznika.

MATTERS NEED ATTENTION

1. Nie zakrywaj ładowarki ani wlotu podczas ładowania.
2. Ładowarkę należy umieścić w miejscu niedostępnym dla dzieci.
3. Ładowanie należy przeprowadzać w pomieszczeniu zamkniętym, w którym panuje dobra wentylacja i ciepło. rozpraszanie jest. Zabronione ładowanie w miejscach, gdzie panuje wilgoć, wysoka temperatura lub v otoczeniu występuje łatwopalny, wybuchowy gaz.

W obudowie ładowarki występuje niebezpieczeństwo wysokiego napięcia. Nie wolno jej rozmontowywać bez upoważnienia.

1. Producent nie ponosi odpowiedzialności za szkody powstałe na skuł użytkowania urządzenia niezgodnie z instrukcją obsługi.

2. Jeżeli podczas korzystania z ładowarki zadziała wyłącznik obwodu, należy wyłączyć inne urządzenia elektryczne.

3. Na skutek spadku napięcia sieciowego prąd ładowania zaczyna się zmniejszać w miarę zbliżania się do maksymalnego napięcia ładowania

4. Po zakończeniu ładowania lub po jego zakończeniu należy odłączyć zacisk DC i zacisk AC.

Zjawisko	Przyczyna	Rozwiązanie
Po podłączeniu ładowarki i akumulatora, ładowarka nie działa lub dioda LED2 świec na zielono.	Odwrotne podłączenie powoduje przepalenie bezpiecznika wyjściowego.	Wymień bezpiecznik, a następnie podłącz prawidłowo ładowarkę i akumulator.
	Przy odwrotnym podłączeniu przekaźnik nie działa.
Akumulator nie jest w pełni naładowany, ale dioda LED2 miga naprzemiennie na czerwono i zielono.	Ładowarka i akumulator są odłączone.	Podłącz ponownie ładowarkę i akumulator.
	Ładowarka przegrzewa się, przechodzi w tryb ochrony termicznej i gotowości.	Ładowarka chłodząca. Ładowarka może automatycznie wznowić pracę po obniżeniu temperatury.
Po podłączeniu ładowarki do zasilania sieciowego, ładowarka nie działa, a dwie dic LED 1 nie świecą.	Wtyczka luźna, ładowarka nie łączy się z zasilaniem sieciowym.	Podłącz ponownie przewód prądu zmiennego i upewnij się, że jest w porządku.
	Ładowarka jest uszkodzona	Wyślij ładowarkę z powroter do lokalnego dealera w cel naprawy. Wewnątrz ładowarki znajduje się wysokie napięcie, nie otwieraj ładowarki osobiście.
Model	Lista akcesoriów
UY240-LF1210	1. Kabel adaptera * 12. Przewód zasilający * 13. Rura ubezpieczeniowa * 24. Instrukcja obsługi * 1
UY240-HF1210
UY360-LF1220
UY360-HF1220
