UY360-HF1220 - Cargador de batería Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cargador de baterías
Marca	Vevor
Modelo	UY360-HF1220
Alimentación	220-240 VCA, 50 Hz
Tensión de carga	14,6 V
Corriente de carga	20 A ±5%
Eficiencia	≥ 80%
Corriente de entrada (tipo)	2,7 A / 230 VCA
Tensión de ondulación	≤ 2 % de VOUT_MAX
Corriente de fuga	<0,75 mA
Tecnología de carga	Control CPU y PFM, carga en 3 fases (CC, CV, mantenimiento)
Indicadores LED	LED1 rojo, LED2 blanco: en espera/lleno (rojo+verde), carga (rojo+rojo)
Protección	Térmica, contra inversiones de polaridad, fusible de salida
Accesorios incluidos	Cable adaptador, cable de alimentación, tubo de fusible (2), manual de instrucciones
Mantenimiento	Limpiar las rejillas de ventilación y el ventilador, limpiar la carcasa con un paño empapado en alcohol
Seguridad	No cubrir, mantener fuera del alcance de los niños, usar en un lugar ventilado, no desmontar
Reparabilidad	Devolver al vendedor para reparación; no abrir usted mismo (alta tensión)
Conformidad	Parte 15 FCC, directiva europea 2012/19/CE (RAEE)

Preguntas frecuentes - UY360-HF1220 Vevor

¿Cómo conectar el cargador a la batería?

Antes de usar, verifique las especificaciones de la batería. Conecte el terminal de anillo positivo del cargador al terminal positivo de la batería, y el terminal negativo al terminal negativo. Luego enchufe el cargador a una toma de corriente.

¿Qué significan los indicadores LED?

LED1 rojo, LED2 blanco. Si ambos LED son rojos, el cargador está cargando. Si LED1 es rojo y LED2 es verde, el cargador está en espera o la batería está llena.

El cargador no enciende, ¿qué hacer?

Verifique que el enchufe de red esté bien conectado. Si el fusible de salida está fundido, reemplácelo por un fusible del mismo tipo y especificaciones. Si el problema persiste, contacte a su vendedor.

¿Qué tipo de batería puedo cargar?

Este cargador está diseñado para baterías de plomo-ácido de 12 V (tensión de carga 14,6 V). Asegúrese de que la tensión y capacidad de la batería coincidan con las características del cargador.

¿Puedo dejar el cargador enchufado permanentemente?

No se recomienda dejar el cargador enchufado sin supervisión. Una vez que la batería esté llena, el cargador pasa al modo de mantenimiento, pero por razones de seguridad, desconéctelo después de su uso.

¿Cómo mantener el cargador?

Limpie regularmente el polvo de las rejillas de ventilación y el ventilador con un paño empapado en alcohol. No use el cargador en un lugar húmedo o de alta temperatura.

¿Qué hacer si el cargador se sobrecalienta?

El cargador tiene protección térmica. Si se sobrecalienta, se pone en espera. Déjelo enfriar en un lugar ventilado; reanudará automáticamente su funcionamiento.

¿Puedo usar este cargador con una batería congelada o dañada?

No, nunca intente cargar una batería congelada o dañada, ya que podría provocar una explosión. Use solo baterías en buen estado y compatibles.

¿El cargador es compatible con una tensión de 110 V?

No, el modelo UY360-HF1220 está diseñado para una tensión de entrada de 220-240 VCA. Para uso con 110 V, consulte el modelo UY360-LF1220.

¿Cómo reemplazar el fusible de salida?

Desconecte el cargador de la batería y de la red. Abra el portafusibles y reemplace el fusible fundido por uno del mismo tipo (consulte el manual para la especificación exacta). Cierre el portafusibles.

MANUAL DE USUARIO UY360-HF1220 Vevor

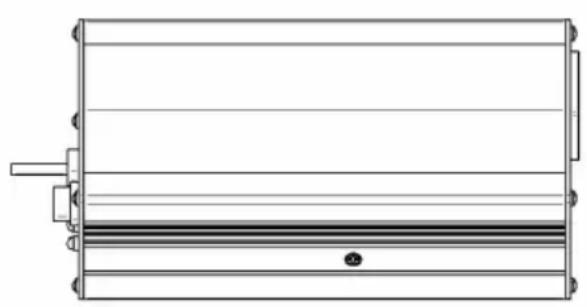

CARGADOR DE BATERÍA LIFEPO4

MODELO: UY240-LF1210 / UY240-HF1210

/ UY360-LF1220 / UY360-HF1220

MODELO: UY240-LF1210 / UY240-HF1210 / UY360-LF1220 / UY360-HF1220

( Las imágenes son solo de referencia. El producto puede variar

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho de interpretar su manual de usuario. La apariencia del produnderá del producto que haya recibido. Le rogamos que nos disc si no le informamos de nuevo si hay actualizaciones tecnológicas o software en nuestro producto.

	Advertencia: Para reducir el riesgo de lesiones, el usuario de atentamente el manual de instrucciones.
	Este dispositivo cumple con la Parte 15 de las Normas de Su funcionamiento está sujeto a las dos condiciones siguiente Este dispositivo no debe causar interferencias perjudiciales y Este dispositivo debe aceptar cualquier interferencia recibida, incluidas las que puedan causar un funcionamiento no desea
	Este producto está sujeto a la Directiva Europea 2012/19/CE. símbolo de un contenedor de basura tachado indica que el requiere recogida selectiva en la Unión Europea. Esto aplica producto y a todos los accesorios marcados con este símbolo productos marcados con este símbolo no pueden desecharse basura doméstica normal, sino que deben llevarse a un punt recogida para el reciclaje de aparatos eléctricos y electrónicos

WARNING

Este manual de funcionamiento cubre información sobre seguridad y

Precauciones. Léalas atentamente antes de cargar.

1. LEA Y COMPRENDA TODA LA INFORMACIÓN DE SEGURIDAD ANTES DE USAR ESTE PRODUCTO. El incumplimiento de No seguir estas instrucciones de seguridad puede provocar DESCARGA ELÉCTRICA, EXPLOSIÓN, INCENDIO, que pueden ocasionar LESIONES GRAVES, MUERTE o DAÑOS MATERIALES.
2. Descarga eléctrica. Este producto es un dispositivo eléctrico que pu causar descargas eléctricas y lesiones graves. No corte los cables de alimentación. No lo sumerja en agua ni lo moje.
3. Explosión. Las baterías de monitoreo no operadas, incompatibles o dañadas pueden explotar si se utilizan con el producto. No deje el

producto sin supervisión mientras esté en uso. No intente arrancar co pinzas una batería dañada o congelada. Utilice el producto únicamente con baterías del voltaje recomendado. Opere el producto en áreas bien ventiladas.

1. Incendio. El producto es un dispositivo eléctrico que emite calor y puede causar quemaduras. No lo cubra. No fume ni utilice ninguna fi de chispas eléctricas o fuego mientras lo utilice. Manténgalo alejado c materiales combustibles.
2. Para su uso, el enchufe debe estar enchufado a una toma de co con conexión a tierra.

OVERVIEW

Con control de CPU y tecnología PFM, el cargador ofrece ventajas c alta eficiencia, buena estabilidad, bajas emisiones de carbono y ahorro energía. Modo de carga de tres secciones: el control automático y pro de la corriente y el voltaje de carga garantiza una carga completa d batería, evitando sobrecargas. La vida útil de la batería estará protegi

LED INDICATOR

	LED1 (color rojo)	LED2 (color blanco)	Estado del cargador
Estado del LED	ROJO	VERDE	En espera o completo
	ROJO	ROJO	Cargando

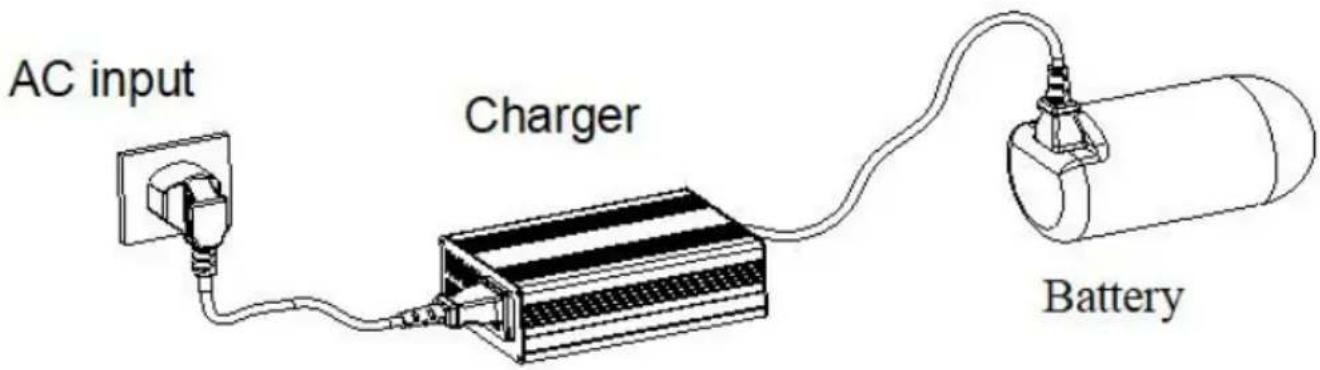

HOW TO CONNECT

1. Antes de usar, verifique cuidadosamente las especificaciones de la batería y asegúrese de que coincida con el modo de carga.
2. Conecte el terminal de anillo del cargador a las baterías, positivo positivo, negativo con negativo.
3. Conecte el enchufe de CA a la red eléctrica.

ELECTRONIC CHARACTERISTICS

Artículo		UY240-LF1210	UY240- H F1210
Producción	Voltaje de carga	14,6 V	14,6 V
	Corriente de carga	10 A ± 5%
	Fluctuación de voltaje	± 0,3 V
	Voltaje de ondulación	≤ 2% VOUT MÁX
Aporte	Rango de voltaje	100-120 V CA	220-240 VCA
	Rango de frecuencia	60 Hz	50 Hz
	Eficiencia	≥ 8 0 %
	Corriente de entrada (tipo)	2,3 A/115 V CA	1. 4 A/230 V CA
	Vómito (tipo)	ARRANQUE EN FRÍO ≤50 A a 230 VA
	Corriente de fuga	<0,75 mA
Artículo		UY360-LF1220	UY360- H F1220
Producción	Voltaje de carga	14,6 V	14,6 V
	Corriente de carga	20 A ±5 %
	Fluctuación de voltaje	±0,3 V
	Voltaje de ondulación	≤2%VOUT MÁX
Aporte	Rango de voltaje	100-120 V CA	220-240 VCA
	Rango de frecuencia	60 Hz	50 Hz
	Eficiencia	≥8 0 %
	Corriente de entrada (tipo)	4. 6 A/115 V CA	2. 7 A/230 V CA
	Vómito (tipo)	ARRANQUE EN FRÍO ≤50 A a 230 VA
	Corriente de fuga	<0,75 mA

CHARGE CURVE

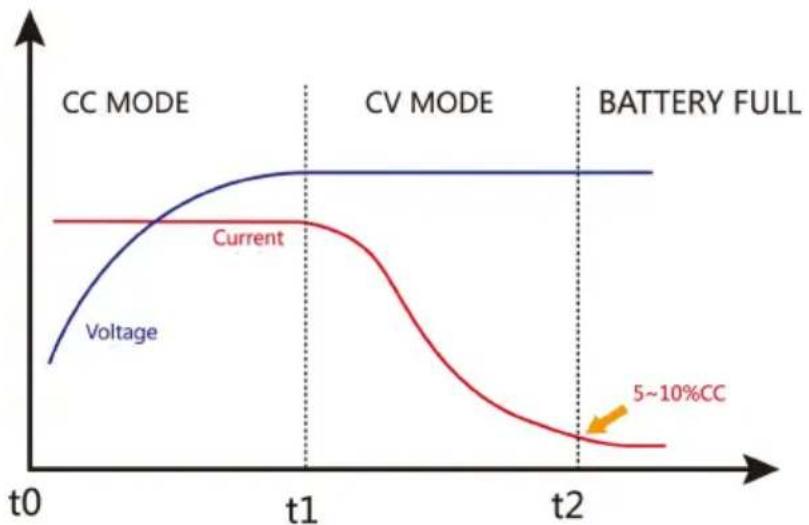

1. Etapa de Corriente Constante (CC) T 0 : El cargador proporciona la máxima corriente de salida para una carga rápida. Esta etapa finaliza automáticamente cuando el voltaje de la batería alcanza el voltaje de carga máximo.
2. Etapa de Voltaje Constante (CV) T1 : El cargador mantiene el voltaje de salida a plena carga mientras la corriente de carga disminuye gradualmente. La carg

completa cuando la corriente cae al 5 % -10 % del valor máximo, momento cual la batería se considera completamente cargada.

1. T 2 Batería llena Etapa : Carga lenta de la batería.

MAINTENANCE

ADVERTENCIA: Antes de realizar las siguientes operaciones, asegúres de que el cargador esté desconectado de la batería y de la conexión alimentación.

1. Mantenimiento rutinario

- Limpie el polvo de las rejillas de ventilación y del ventilador periódicamente para garantizar que el cargador tenga una buena disipación del calor.

- Limpie periódicamente la carcasa con un paño con un poco de alcohol.

- No utilice ni guarde el cargador en un lugar húmedo o con altas temperaturas.

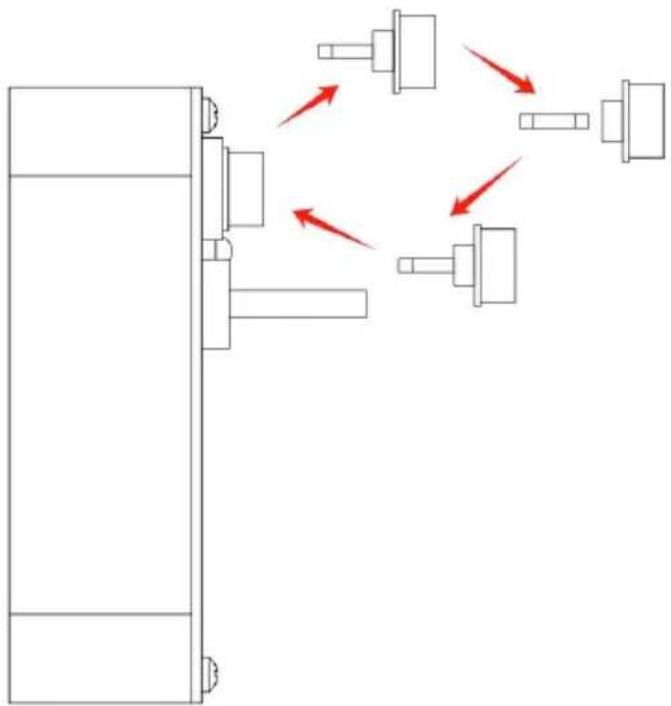

1. Reemplace el fusible

Si el cargador no carga, confirme si el fusible de salida está fundido. Instale un fusible de repuesto del mismo tipo y especificación, como indica a continuación, y asegúrese de que esté firmemente fijado en portafusibles.

MATTERS NEED ATTENTION

1. No cubra el cargador ni la entrada durante la carga.
2. El cargador debe colocarse en un lugar donde los niños no puedo tocarlo.
3. Cargue en un área interior con buena ventilación y calefacción. Disipación. Se prohíbe cargar en entornos húmedos, con altas temperaturas o con gases inflamables o explosivos.

Existe peligro de alto voltaje en el estuche del cargador, no lo desm sin autorización.

1. El fabricante no asume ninguna responsabilidad por las pérdidas ocasionadas por no operar según el manual de instrucciones.

2. Si el disyuntor se dispara mientras usa el cargador, apague los d aparatos eléctricos.

3. Debido a la caída de voltaje de línea, la corriente de carga comi disminuir a medida que se acerca al voltaje de carga máximo.

4. No esté cargando o después de completar la carga, asegúrese de desconectar el terminal de CC y el terminal de CA.

Fenómeno	Causa	Solución
Después de conectar el cargador y la batería, el cargador n puede funcionar o el LED2 se muestra verde.	Conexión inversa, fusible de salida fundido.	Reemplace el fusible y lue conecte el cargador y la batería correctamente.
	Conectando en reversa el relé no tie acción.
La batería no está completamente cargada, pero el LED parpadea entre rojo y verde.	El cargador y la batería están desconectados.	Vuelva a conectar el cargador y la batería.
	Sobrecalentamiento del cargador, entra e modo de protección térmica y en espera.	Cargador de enfriamiento, e cargador puede reanudar automáticamente su funcionamiento cuando la temperatura baja.
Después de conectar el cargador a la alimentación de CA, e cargador no puede funcionar y los dos LED 1 no se encienden.	El enchufe está suelt y el cargador no se conecta a la corriente alterna (CA).	Vuelva a conectar el cable CA y asegúrese de que es bien.
	El cargador está dañado	Devuelva el cargador a su distribuidor local para su reparación. El cargador contiene alto voltaje; por favor, no lo abra.
Modelo	Lista de accesorios
UY240-LF1210	1. Cable adaptador * 12. Cable de alimentación * 13. Tubo de seguro * 24. Manual de instrucciones * 1
UY240-HF1210
UY360-LF1220
UY360-HF1220

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghái 200000 CN.

Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD NSW 2122 Australia

Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anah Lugar, Rancho Cucamonga, CA 91730

UK

REP
