GS950C-3601200 - Cargador de batería Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cargador de baterías inteligente
Marca	Vevor
Modelo	GS950C-3601200
Tensión de entrada	100-240 V ~ 50/60 Hz
Corriente de carga máxima	12 A
Tensión de batería	36 V
Potencia máxima	492 W
Tipos de baterías compatibles	Plomo-ácido, LiFePO4, NMC (ternario)
Modo de carga	Tres secciones (corriente constante, tensión constante, flotación)
Tecnología de control	CPU y PWM
Protecciones integradas	Cortocircuito, sobretensión, sobrecorriente, sobrecalentamiento, inversión de polaridad
Pantalla	LED de tipo de batería y LED de estado de carga
Colores de los LED	Verde (plomo-ácido), Naranja (NMC), Rojo (LiFePO4)
Enfriamiento	Ventilador integrado
Mantenimiento	Limpiar regularmente las rejillas de ventilación y el ventilador; limpiar la carcasa con un paño humedecido en alcohol
Precauciones de seguridad	No cubrir, usar en un lugar ventilado, evitar la humedad y las temperaturas elevadas
Reparabilidad	No reparable por el usuario; devolver al vendedor para reparación
Accesorios incluidos	Manual de usuario
Certificaciones	Cumple con la Parte 15 de la FCC, directiva WEEE 2012/19/CE

Preguntas frecuentes - GS950C-3601200 Vevor

¿Qué tipos de baterías puede cargar este cargador?

Este cargador puede cargar tres tipos de baterías: plomo-ácido, litio-ferrofosfato (LiFePO4) y litio ternario (NMC). Asegúrese de seleccionar el tipo correcto antes de la carga.

¿Cómo seleccionar el tipo de batería?

Use el selector de tipo de batería (un interruptor) para desplazarse por los tipos. El LED de tipo de batería cambia de color: verde para plomo-ácido, naranja para NMC, rojo para LiFePO4.

¿Qué significan los LED de estado de carga?

El LED de estado de carga indica: rojo fijo = cargando, verde fijo = carga completada, rojo parpadeando 1 vez/s = batería defectuosa, 2 veces/s = cortocircuito, 3 veces/s = sobretensión, 4 veces/s = sobrecorriente, 5 veces/s = sobrecalentamiento.

¿Cómo conectar correctamente el cargador?

Antes de la carga, conecte primero el terminal CC a la batería, luego enchufe el cable de alimentación CA. Después de la carga, primero desconecte el cable CA, luego el terminal CC.

¿Qué hacer si el LED de estado parpadea en rojo continuamente?

Esto puede indicar una inversión de polaridad o una batería defectuosa. Verifique las conexiones. Si el problema persiste, reemplace la batería o contacte al servicio postventa.

¿Cómo mantener el cargador?

Limpie regularmente el polvo de las rejillas de ventilación y del ventilador para asegurar una buena disipación del calor. Limpie la carcasa con un paño humedecido en alcohol. No use ni almacene en un lugar húmedo o a alta temperatura.

¿Cuáles son las precauciones de seguridad a seguir?

No cubra el cargador, no lo use cerca de materiales combustibles, use gafas protectoras, trabaje en un lugar ventilado, no lo exponga a la humedad. En caso de contacto con ácido, enjuague con agua y consulte a un médico.

¿Qué hacer si el cargador se sobrecalienta?

Si el LED rojo parpadea 5 veces por segundo, el cargador está en protección térmica. Detenga la carga y deje enfriar el cargador en un lugar ventilado. Reanudará automáticamente el trabajo una vez frío.

¿Puede el cargador ser reparado por el usuario?

No, es peligroso abrir el cargador debido al alto voltaje interno. En caso de falla, envíelo a su vendedor local para su reparación.

¿Cuál es la tensión de entrada requerida?

El cargador funciona con una tensión de entrada de 100-240 V~, 50/60 Hz, lo que lo hace compatible con la mayoría de los enchufes eléctricos estándar.

MANUAL DE USUARIO GS950C-3601200 Vevor

Soporte técnico y Garantía electrónica

Certificado

Seguimos comprometidos a brindarle herramientas con competitivo precio.

"Ahorrar Mitad", "mitad de precio" o cualquier otra expresión similar usada por nosotros representa una estimación de los ahorros que podría obtener al comprar ciertas herramientas con nosotros en comparación con las principales

marcas y no necesariamente significa cubrir todas las categorías de herramientas ofrecidas por nosotros. Usted

debe recordar verificar cuidadosamente al realizar un pedido con nosotros si usted está

realmente ahorrando la mitad en comparación con las principales marcas.

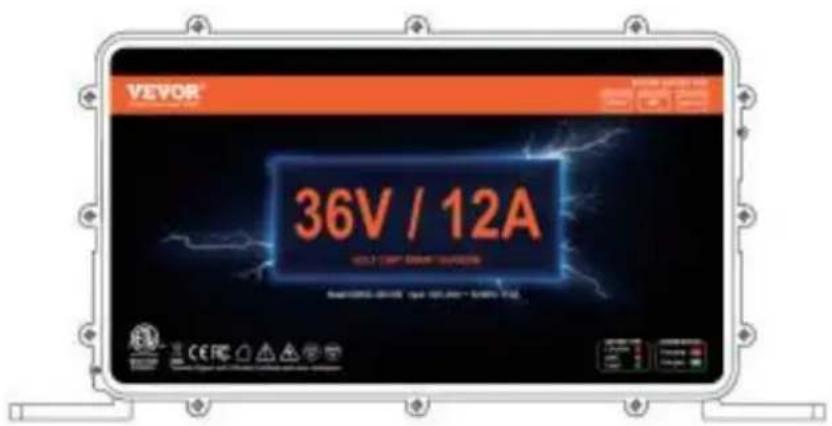

GS950C-3601200

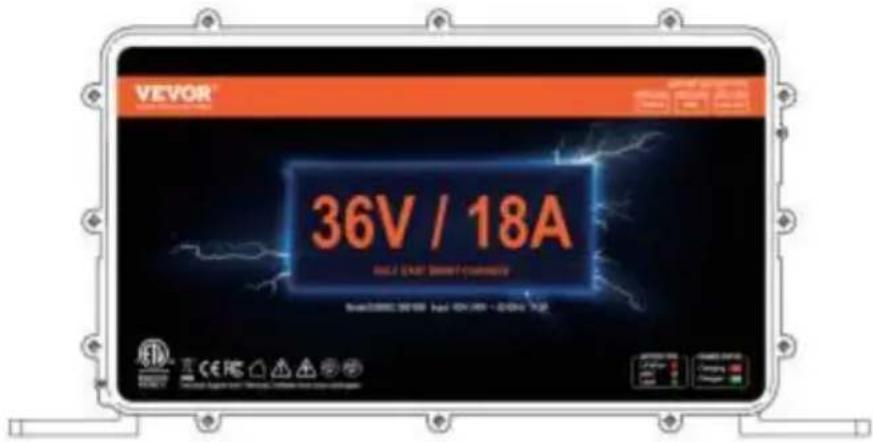

GS950C-3601800

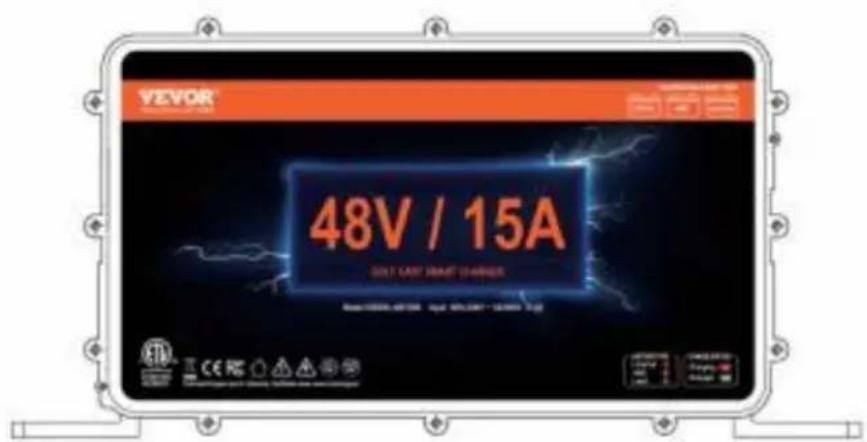

GS950C-4801500

¿NECESITA AYUDA? ¡CONTÁCTENOS!

¿Tiene preguntas sobre el producto? ¿Necesita soporte técnico? Por favor, no dude en contactarnos:

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

Este es el manual de instrucciones original. Por favor, lea todo el manual con cuidado antes de operar. VEVOR se reserva una interpretación clara de nuestro manual de usuario. La apariencia del producto está sujeta al producto que usted recibió. Por favor, perdone que no le informemos nuevamente si hay alguna actualización tecnológica o de software sobre nuestro producto.

	Advertencia: Para reducir el riesgo de lesiones, usuario debe leer Lea atentamente el manual de instrucciones.
	Este dispositivo cumple con Parte 15 de los Comisión de Comunicaciones (FCC) Reglas. El funcionamiento est sujeto a las dos condiciones siguientes: (1 ) Este disp puede no causa interferencia dañina, y (2) este dispositivo de aceptar cualquier interferencia recibida, incluido interferen que pueda Provocar un funcionamiento no deseado.
	Este producto está sujeto a la disposición de europeo Directiva 2012/19/CE. El símbolo que muestra un caball contenedor cruzado a través de indica que el producto requiere separado colección en el europeo Unión. Esto se aplica a la pr y todos los accesorios marcado con este símbolo. Proo marcados como tal no puede descartarse con normal r domésticos, pero debe llevarse a una colección punto (
	reciclaje eléctrico y dispositivos electronicos

ADVERTENCIA

Este sistema operativo. Cubiertas manuales. Información sobre seguridad y

Precauciones. Por favor leer con cuidado antes de cargar. LEER Y ENTENDER TODA LA INFORMACIÓN DE SEGURIDAD ANTES DE USAR

EL PRODUCTO. El no seguir estas normas de seguridad e instrucciones puede resultar en ELECTROCUCIÓN, EXPLOSIÓN, FUEGO, que puede dar como resultado GRAVES LESIONES, MUERTE O DAÑOS A LA PROPIEDAD.

- Descarga eléctrica. El producto es un dispositivo eléctrico que puede causar choque grave o lesión. No corte el cable de alimentación. No sumergir en agua o mojarse.

- Explosión. Las baterías no supervisadas, incompatibles o dañadas pueden explotar si se usan con el producto. No deje el producto desatendido mientras esté en uso. No intente arrancar una batería dañada o congelada. Use el producto únicamente con pilas recomendadas. Use el producto en áreas bien ventiladas.

- Fuego. El producto es un dispositivo eléctrico que emite calor y es capaz de causar quemaduras. No cubra el producto. No fume ni use cualquier fuente de chispa eléctrica o fuego cuando opere el producto. Mantenga el producto alejado de materiales combustibles.

- Lesión ocular. Use protección para los ojos durante el funcionamiento del producto. Las baterías pueden explotar y causar que salgan restos volando. El ácido de la batería puede provocar irritación en ojos y piel. En caso de contaminación de los ojos o la piel, enjuague el área afectada con agua limpia corriente y

contacte con el centro de control de intoxicaciones inmediatamente.

- Gases explosivos. Trabajar en las proximidades de una batería de plomo-ácido es peligroso. Las baterías

generan gases explosivos durante el funcionamiento normal de la batería. Para reducir el riesgo de explosión de la batería, siga todas las precauciones de seguridad, información, instrucciones y las publicadas por el

fabricante de baterías y fabricante de cualquier equipo destinado a ser usado en las cercanías de la batería. Revise las señales de precaución en estos productos y en el motor.

ADVERTENCIA

DESCRIPCIÓN GENERAL

Con control de CPU y tecnología PWM, el cargador de la serie GS9 tiene ventajas como alta eficiencia, buena estabilidad, bajo en carbono y

ahorro de energía. Modo de carga de tres secciones: control de carga de corriente y voltaje de forma automática y precisa, ambos aseguran que la batería esté

cargada completamente y no sobrecargada. Su batería La vida lo hará ser protegido.

Este producto puede cargar tres tipos de Baterías: plomo-ácido batería/litio Batería de fosfato de hierro/batería ternaria de litio batería, favor

determinar cual tipo de batería que desea cargar antes de cargar, y verifique el voltaje de la batería antes cargando.

DESEMBALAJE INSPECCIÓN

Abra la caja del paquete y verifique el artículo. mostrado En la r con cuidado comprobar cualquier falta o dañado parte.

Mesa 1. Desembalaje Inspección

Artículo	Descripción	Cantidad
1	Operante manual	1

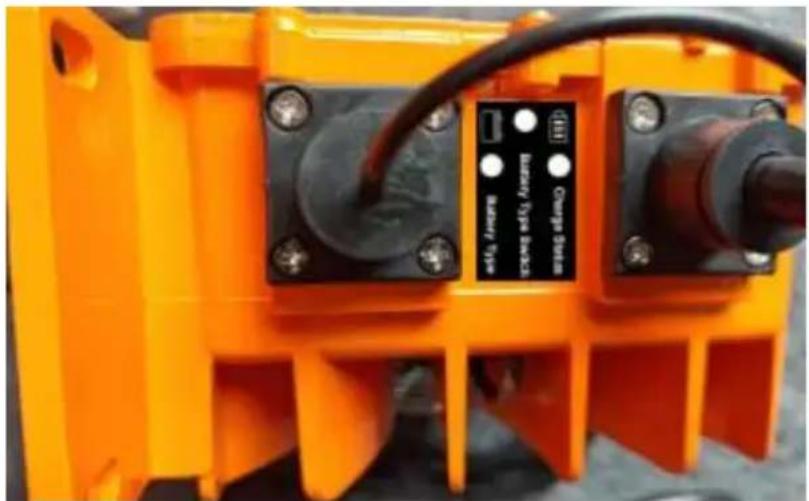

• Antes de cargar, determine el tipo de batería del equipo a cargar. cargado y presione el interruptor de tipo de batería para rotar el t batería, y verifique si el voltaje de la batería del dispositivo de car consistente con el cargador.( Ver Figura 1) ● Batería tipo CONDUJO : Batería tipo indicador CONDUJO . ● Cargando estado LED : Cargando estado indicador CONDUJO .
• Selector de tipo de batería : Recargable Interruptor de selección o tipo de batería.

- El tipo y estado operativo correspondiente a el color del Batería LED tipo CONDUJO :

Verde ---- Plomo - ácido pilas naranja ---- Centro Nacional de Medicina batería

Rojo ---- Batería de litio de 4 Ah Estado de carga de la batería CONDUJO:

Rojo y verde brillante ---- pobre batería contacto El rojo luz es siempre en ---- Cargando

El verde luz es en ---- Flotador cargado El verde luz siempre está encendido----Cargando termina El rojo luz Destellos una vez cada 1 segundo ---- Batería El fracaso La luz roja parpadea dos veces segundo--- -- Defectuoso cargador

El La luz roja parpadea tres veces por segundo----Batería edad de sobretensión El La luz roja parpadea cuatro veces por segundo ---- Sobrecorriente

El La luz roja parpadea cinco veces por segundo---- Sobretemperatura Interruptor selector de tipo de batería:

Si desea cargar una batería ternaria de litio o una batería de fosfato de hierro y litio, por favor presione este interruptor y el color de la luz LED correspondiente seleccionará el tipo de batería recargable.

Presione este interruptor para recorrer los distintos tipos de batería. El color de la luz LED correspondiente también cambiará.

Nota: Antes de comenzar a cargar, debe elegir el tipo de batería correcto.

De lo contrario, esto hará que la batería se descargue mal y, en casos graves, se producirá un incendio.

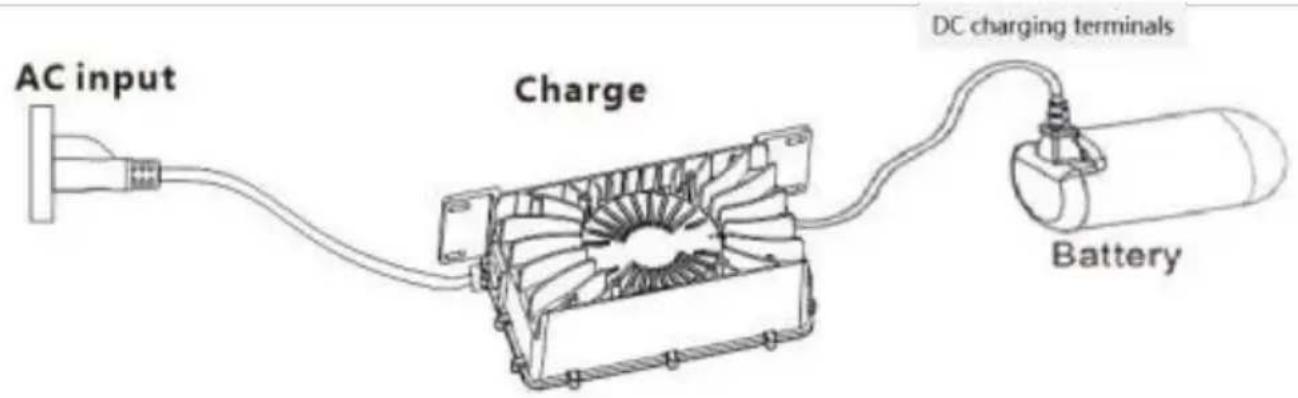

- Antes de cargar, conecte el terminal de CC a la batería primero, luego conecte el terminal de CA (ver Figura 2).

• Después de completar la carga, desconecte primero el terminal de CA y luego desconecte el terminal de CC (ver Figura 2).
• Cuando no esté cargando o después de completar la carga, asegúrese de desenchufar el terminal de CC y el terminal de CA.

Nota:

● ANTES DE CARGAR, ES IMPORTANTE ASEGURARSE DE QUE EL TIPO DE BATERÍA RECARGABLE ES EL MISMO QUE EL TIPO DE BATERÍA RECARGABLE PARA EL CARGADOR.

LA BATERÍA RECARGABLE ES DEL MISMO TIPO QUE EL JUEGO DE BATERÍAS RECARGABLES POR EL CARGO R.

• DESPUÉS DE CARGAR, EL ENCHUFE DE CA DEBE SER DESCONECTADO Y LUEGO EL ENCHUFE DE CARGA DE CC DEBE SER DESENCHUFADO.
• DESPUÉS DE CARGAR, EL ENCHUFE DE CA DEBE SER SELECCIONADO Y LUEGO EL ENCHUFE DE CARGA DE CC DEBE SER DESENCHUFADO.

MATTERSNEEDATTENTION

Presupuesto	Producto modelo
	GS 950C-3601200	GS 950C-3601800	GS 950C-4801500
Voltaje de entrada	100 V-240 V 60/50 Hz
Carga máxima actual	12A	18A	15A
Voltaje de labatería	36 V	36 V	48 V
Salida máxima fuerza	492W	738W	810 W

No cubra el cargador ni la entrada durante la carga.

• El cargador debe colocarse donde los niños no puedan tocarlo. • Por favor, cargue en un área interior donde exista buena ventilación y calor

disipación.

• Prohibida la carga donde sea húmedo, de alta temperatura o inflamable, o con gas explosivo circundante.
• Existe peligro de alto voltaje en el estuche del cargador. Por favor, no lo desensamble sin autorización.
• Las pérdidas ocasionadas por no operar de acuerdo con el manual de instrucciones de operación, el fabricante no asume ninguna responsabilidad.

MANTENIMIENTO

ADVERTENCIA: Antes de realizar las siguientes operaciones, asegúrese de que el cargador esté desconectado de la batería y de la conexión de energía.

Mantenimiento rutinario.

• Limpie el polvo de las rejillas de ventilación y del ventilador con regularidad para garantizar que el cargador tenga buena disipación de calor.
• Limpie periódicamente la carcasa con un paño con un poco de
• No utilice ni almacene el cargador en un lugar de humedad o alta temperatura.

FALLO COMÚN Y SOLUCIÓN

Fenómeno	Causa	Resolución
Después de conectar cargador y bateríaEl cargador no puede funcionar o Estado de carga CONDUJOParpadea en rojo todo tiempo	El positivo y negativo polaridad de el batería es invertido, o el La batería es defectuoso	Conecte el cargador y batería correctamente
El estado de cargaEl LED parpadea 2 veces en Un segundo	Corto Circuito	Después de reemplaza el batería, la falla sigue existe. Por favor devuélvelo A tu local distribuidor para reparar
El estado de cargaEl LED parpadea 3 veces en Un segundo	Sobretensión de salida	Después de reemplaza el batería, la falla sigue existe. Por favor devuélvelo A tu local distribuidor para reparar
El estado de cargaEl LED parpadea 4 veces en Un segundo	Sobrecorriente	El fallo persiste después Reanudar. Por favor devuélvelo A tu local distribuidor para reparar
El estado de cargaEl LED parpadea 5 veces en Un segundo	Cargador encimaCalentando en térmico modo de protección y apoyar	Cargador de refrigeración El cargador puede reanudar automáticamente el trabajo

FALLO COMÚN Y SOLUCIÓN

		Cuando la temperatura es fría abajo.
Después Conectando € cargador y batería, la estado de carga del cargador CONDUJO Destellos de luz entre rojo y verde	Cargador y batería está desconectado.	Vuelva a conectar el cargador y batería.
Después Conectando el cargador a corriente alterna, La carga se realiza trabajo y todo el LE son malo	Enchufar suelto, cargador hace No conectar a C.A. fuerza.	Vuelva a conectar el cable de CA y hacer seguro que es DE ACUERDO.
	Cargador tiene dañado	Devolver el cargador a Distribuidor local para reparaciones Hay de alta tensión cargador interior, Por favor no abra el cargador . personalmente.

Fabricante: Shanghaimuxinmuyeyou xiangongsi

Dirección: Shuangchenglu 803 nong 11 hao 1602A-1609 shi, baoshan, shanghai 200000 CN.

Importado a Australia: NO PTY LTD, 1 CALLE ROKEVA EASTWOOD

Nueva Gales del Sur 2122 Australia

Importado a EE.UU: Sanven Tecnología Limitada, Suite 250, 9166

Anaheim Lugar, Rancho Cucamonga, CA 91730

EC

REP

UK

REP

E-CrossStu Sociedad Limitada

Maguncia Calle del país 69, 60329 Fráncfort soy Principal

Sí CONSULTANTE LIMITADO.

C/ O Sí Consultante Limitado Oficina 147, Centurión

Casa, Londres Carretera, Staines - upon - Thames,

Surrey, TW 18 4 AX
