Tipo de producto	Cargador de baterías inteligente
Marca	Vevor
Modelo	GS950C-3601800
Tensión de entrada	100–240 V, 60/50 Hz
Corriente de carga máxima	18 A
Tensión de salida (batería)	36 V
Potencia máxima	738 W
Tipos de baterías compatibles	Plomo-ácido, LiFePO₄, Litio ternario
Tecnología de carga	PWM con control CPU, carga en 3 etapas (corriente constante, tensión constante, flotador)
Indicadores LED	LED de tipo de batería (verde/naranja/rojo) y LED de estado de carga (rojo/verde intermitente)
Seguridad	Protección contra inversión de polaridad, cortocircuito, sobretensión, sobrecorriente, sobrecalentamiento
Refrigeración	Ventilador integrado, no obstruir las rejillas de ventilación
Entorno de uso	Interior, bien ventilado, protegido de la humedad y gases inflamables
Conexiones	Bornes CC (pinzas) y cable CA
Mantenimiento	Limpiar regularmente el polvo de las rejillas y del ventilador; limpiar la carcasa con un paño humedecido en alcohol
Certificaciones	FCC, CE (conforme a la directiva 2012/19/UE)
Garantía y soporte	Soporte técnico y certificado de garantía electrónica en www.vevor.com/support

Preguntas frecuentes - GS950C-3601800 Vevor

¿Qué hacer si el cargador no arranca y el LED de estado parpadea en rojo?

Verifique la polaridad de los bornes CC: el positivo y el negativo deben estar correctamente conectados. Si la batería está defectuosa, sustitúyala. Si el problema persiste, el cargador debe devolverse al vendedor.

¿Cómo elegir el tipo de batería correcto antes de la carga?

Utilice el selector de tipo de batería ubicado en el cargador. Presione para desplazarse por los tipos: plomo-ácido (LED verde), LiFePO₄ (LED rojo) o litio ternario (LED naranja). Asegúrese de seleccionar el tipo correcto para evitar riesgos de incendio.

¿Qué significa un LED de estado que parpadea 2 veces por segundo?

Indica un cortocircuito. Desconecte el cargador y verifique la batería. Si el fallo persiste tras sustituir la batería, el cargador debe ser reparado por un profesional.

¿Qué tipos de baterías puedo cargar con este modelo?

El cargador GS950C-3601800 puede cargar baterías de plomo-ácido, litio ferrofosfato (LiFePO₄) y litio ternario, todas de 36 V.

¿Cómo interpretar el LED de estado durante la carga?

Rojo fijo: cargando. Verde fijo: carga completada (flotador). Rojo y verde alternado: mal contacto. Rojo parpadeante (1 vez/s): batería agotada. Consulte la tabla de códigos de parpadeo para otras fallas.

¿Puedo dejar el cargador enchufado permanentemente?

Se recomienda desconectar el cargador después de usarlo o una vez finalizada la carga. Desconecte primero el cable CA, luego los bornes CC.

¿Qué hacer si el LED de estado parpadea 5 veces por segundo?

Indica un sobrecalentamiento del cargador. Déjelo enfriar en un lugar ventilado. El cargador reanudará automáticamente su funcionamiento cuando la temperatura baje.

¿Es seguro cargar en exteriores o en un lugar húmedo?

No, cargue únicamente en un espacio interior seco, bien ventilado y protegido de la humedad, altas temperaturas y gases inflamables.

¿Cómo limpiar el cargador?

Antes de limpiar, desconecte el cargador de la batería y de la red eléctrica. Limpie regularmente el polvo de las rejillas y del ventilador con un paño seco o humedecido en alcohol.

¿Dónde encontrar soporte técnico o la garantía?

El soporte técnico y el certificado de garantía electrónica están disponibles en el sitio web www.vevor.com/support. Guarde el comprobante de compra.

MANUAL DE USUARIO GS950C-3601800 Vevor

Seguimos comprometidos a brindarle herramientas con competitivo precio.

"Ahorrar Mitad", "mitad de precio" o cualquier otra expresión similar usada por Sólo nosotros representa un

Estimación de los ahorros que podrá obtener al comprar ciertas herramientas con nosotros en comparación con las principales

Las mejores marcas y no necesariamente significa cubrir todas las categorías de herramientas ofrecidas por nosotros. Tu

Se les recuerda que deben verificar cuidadosamente cuando estén colocando un orden con nosotros si usted son

realmente ahorrando la mitad en comparación con la parte superior grandes marcas.

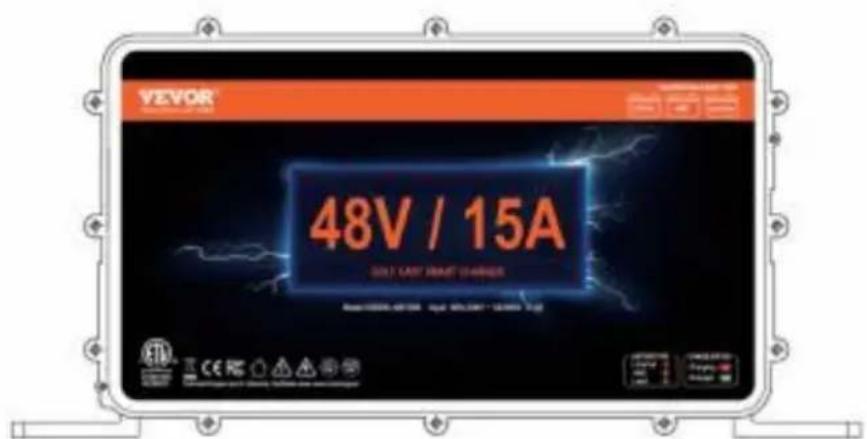

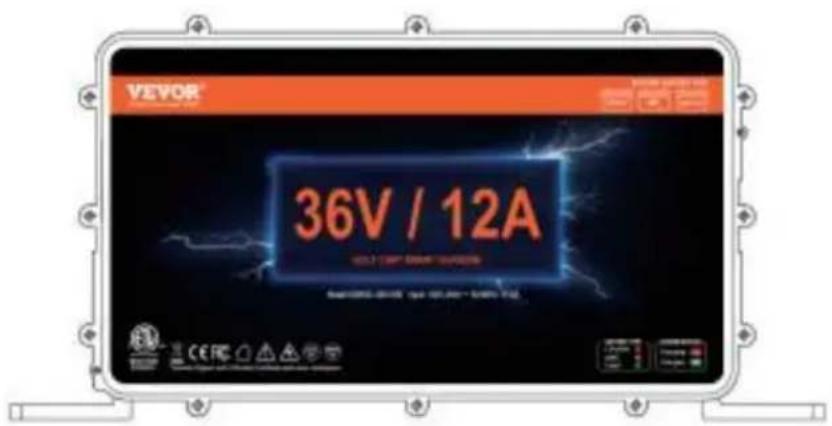

GS950C-3601200 GS950C-3601800

GS950C-4801500

NECESIDAD ¿AYUDA? CONTACTO ¡A NOSOTROS!

Tener PRODUCTO ¿preguntas? ¿Necesita tutorial? ¿Apoyo? Por favor siéntase libre de contactar a nosotros:

Soporte técnico y certificado de garantía electrónica

Este es el original instrucción, por favor lea todo manual instru. con cuidado antes de operar. VEVOR se reserva una interpretación clara de nuestro manual de usuario. La apariencia del producto estar sujeto a la, produccu to tu recubió. Por favor perdona nosotros que no lo hare informarle nuevamente si hay alguna tecnología o software actualizaciones sobre nuestro producto.

	Advertencia: Para reducir el riesgo de lesiones,eware de leer Lea atentamente el manual de instrucciones.
FC	Este dispositivo cumple con Parte 15 de los Comisión de Comunicaciones (FCC) Reglas. El funciona bajo sujecto a las dos conditionesesionales: (1 ) Este dispueado no causa interferencia dañana, y (2) este dispositivo de acceptar cualquier interferencia recibida, incluido interferenque puedaProvocar un funciona bajo no deseado.
	Este producto está sujecto a la disposicion de europeo Directiva 2012/19/CE. El símbolo que muestra un caball contentedor cruzadoa工程技术 de indica que el producto requiereSeparatedcolección en el europeo Unión. Estó se aplicá a la pruy todos los accesorios marcado con este símbolo. Proomarcados como tal no pueda descartarse con normal rdomesticos, pero deben llvarese a una colección punto
	reciclaje electrico y dispositivos electronicos

ADVERTENCIA

Este sistema operativo cubiertas manuales información sobre seguridad y

Precauciones. Por favor leer con cuidado antes de carga

LEA Y COMPRENDA TODA LA INFORMACIÓN DE SEGURIDAD ANTES DE USAR

PRODUCTO. El no seguir estas normas de seguridad e instrucciones puede resultar en DESCARGA ELÉCTRICA, EXPLOSIÓN, FUEGO, que pueda dar como resultado GRAVES LESIONES O MUERTE, O DAÑOS A LA PROPIEDAD.

• Descarga eléctrica. El producto es un dispositivo eléctrico que puede causar CHOQUE ELÉCTRICO y graves lesiones. No corte el cable de alimentación. No lo sumerja en agua ni lo moje.
• Explosión. Las baterías supervisadas, incompatibles o dañadas pueden explotar. Si usa el producto, no lo deje desatendido mientras esté en funcionamiento. No intente arrancar una batería dañada o congelada. Use el producto únicamente con pilas recomendadas. Utilice el producto en áreas bien ventiladas.
• Fuego. El producto es un dispositivo eléctrico que emite calor y es capaz de causar quemaduras. No cubra el producto. No fume ni use cualquier fuente de chispa eléctrica o fuego cuando opere el producto. Mantenga el producto alejado de materiales combustibles.
• Lesión ocular. Use protección para los ojos durante el funcionamiento bajo el control de la luz y el peso. Las baterías pueden explotar y hacer que salgan restos volando. El ácido de la batería puede provocar irritación en los ojos y la piel. En caso de contaminación de los ojos o la piel, enjuague el área afectada con agua limpia corriente y

contacte con el centro de control de intoxicaciones inmediatamente.

• Gases explosivos. Trabajar en las proximidades de una batería de plomo-ácido es peligroso. Las baterías

generan gases explosivos durante el funcionamiento normal de la batería. Para reducir el riesgo de explosión de la batería, siga todas las precauciones de seguridad, información e instrucciones publicadas por el

fabricante de baterías y el fabricante de cualquier equipo que se pretenda usar en las cercanías de la batería. Revise las señales de precaución en estos productos y en el motor.

ADVERTENCIA

DESCRIPCIÓN GENERAL

Con control de CPU y tecnología PWM, el cargador de la serie GS9 tiene ventajas como alta eficiencia, buena calidad, bajo consumo de carbono y

ahorro de energía. Modelo de carga de tres secciones: control de corriente y voltaje de forma automática y precisa, también asegura que la batería sea

cargada completamente y no sobrecargada. La vida de su batería será protegida.

Este producto puede cargar tres tipos de baterías: batería de plomo-ácido, batería de fosfato de hierro y litio, y batería ternaria de litio. Por favor,

determine el tipo de batería que desea cargar antes de cargar, y verifique el voltaje de la batería antes de cargarla.

DESEMBALAJE E INSPECCIÓN

Abra la caja del paquete y verifique el artículo. Con cuidado, pruebe si falta alguna pieza o si alguna está dañada.

Tabla 1. Desembalaje e inspección

Articul o	Descripción	Cantida d
1	Operante manual	1

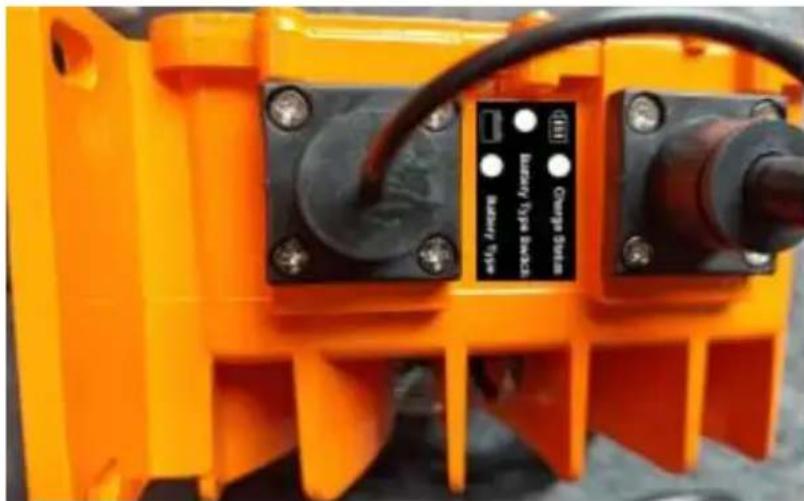

• Antes de cargar, determine el tipo de batería del equipo a cargar. Presione el interruptor de tipo de batería para rotar el tipo de batería, y verifique si el voltaje de la batería del dispositivo es consistente con el cargador. (Ver Figura 1)
• Tipo de batería LED: Indicador de tipo de batería LED.
• Estado de carga LED: Indicador de estado de carga LED.
• Selector de tipo de batería: Interruptor de selección de tipo de batería recargable.

Figura 1

• El tipo y estado operativo correspondiente al color del LED de tipo de batería:

Verde ---- Batería de plomo-ácido. Naranja ---- Batería de fosfato de hierro y litio.

Rojo ---- Batería de litio.

de 4 Ah. Estado de energía de la

batería LED:

Rojo y verde brillante ---- pobre contacto de batería. La luz roja está siempre encendida... Cargando

La luz verde está encendida... Carga flotante. La luz verde siempre está encendida----Cargando. La luz roja parpadea una vez cada segundo--- Falla de batería. La luz roja parpadea dos veces por segundo--- Cargador defectuoso. La luz roja parpadea tres veces por segundo----Sobretensión de batería. La luz roja parpadea cuatro veces por segundo----Sobrecorriente. La luz roja parpadea cinco veces por segundo----

Sobretemperatura. Interruptor selector de tipo de batería:

Si desea cargar una batería ternaria de litio o una batería de fosfato de hierro y litio, por favor presione este interruptor y el color de la luz LED correspondiente seleccionará el tipo de batería recargable.

Presione este interruptor para recorrer los distintos tipos de batería y el color de la luz LED correspondiente también cambiará.

Nota: Antes de comenzar a cargar, debe elegir el tipo de batería correcto correspondiente,

de lo contrario, esto hará que se dañe la batería y, en casos graves, se producirá un incendio.

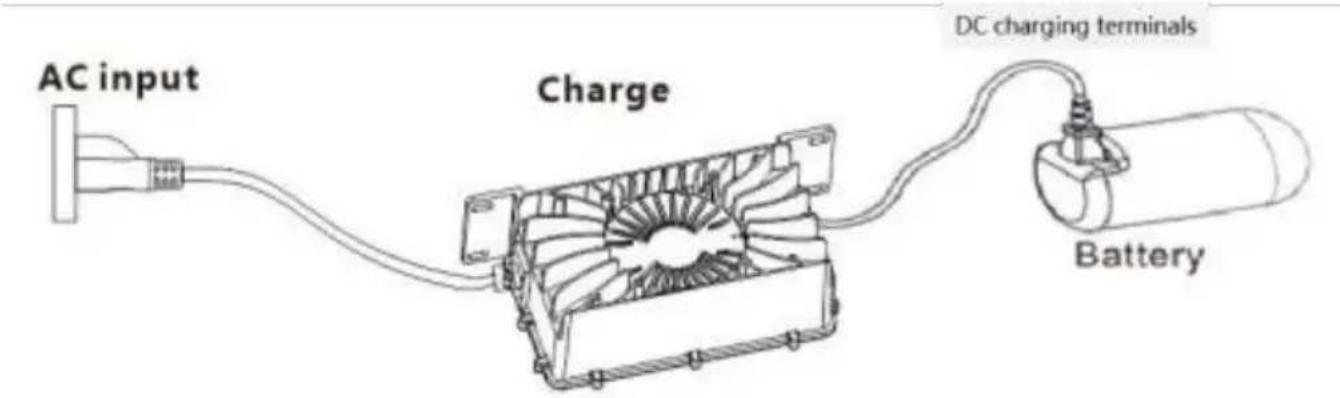

• Antes de cargar, conecte el terminal de CC a la batería primero, luego conecte el terminal de CA (Ver Figura 2).

Figura 2

• Después de completar la carga, desconecte primero el terminal de CA y luego desconecte el terminal de CC (Ver Figura 2).
• No se olvide de complementar la energía, asegúrese de desenchufar el terminal de CC y el terminal de CA.

Nota:

• ANTES DE CARGAR, ES IMPORTANTE ASEGURARSE DE QUE EL TIPO DE

BATERÍA RECARGABLE ES EL MISMO QUE EL TIPO DE BATERÍA RECARGABLE PARA EL CARGADOR.

• ANTES DE COMENZAR A CARGAR, DEBE PRIMERO ENCHUFAR EL ENCHUFE DE CC Y LUEGO EL ENCHUFE DE CA.
• DESPUÉS DE CARGAR, EL ENCHUFE DE CA DEBE SER SELECCIONADO Y LUEGO EL ENCHUFE DE CARGA DE CC DEBE SER DESENCHUFADO.

ESPECIFICACIONES TÉCNICAS

Presupuesto	Producto modelo
	GS 950C-36012 00	GS 950C-36018 00	GS 950C-48015 00
Voltaje de entrada	100 V-240 V 60/50 Hz
Carga maximal actual	12A	18A	15A
Voltaje de la	36 V	36 V	48 V
batería
Salida máximo fuerza	492W	738W	810 W

• No cubra el cargador ni la entrada durante la carga.
• El cargador debe colocarse donde los niños no puedan tocarlo. - Por favor, cargue en un área interior donde exista buena ventilación y disipación de calor.
• Prohibido el uso cerca de alcohol, gasolina y otros combustibles. No cargue en presencia de gases inflamables.
• Existe peligro de alto voltaje en el estuche del cargador. Por favor, no lo desensamble sin autorización.
• Las pérdidas ocasionadas por no operar de acuerdo con el manual de instrucciones, el fabricante no asume ninguna responsabilidad.

MANTENIMIENTO

ADVERTENCIA: Antes de realizar las siguientes operaciones, asegúrese de que el cargador esté desconectado de la batería y de la conexión de energía.

Mantenimiento rutinario.

• Limpie el polvo de las rejillas de ventilación y del ventilador con regularidad para garantizar que el cargador tenga una buena disipación de calor.
• Limpie periódicamente la carcasa con un paño con un poco de agua.
• No utilice ni almacene el cargador en un lugar con humedad o alta temperatura.

FALLAS COMUNES Y SOLUCIÓN

Fenómeno	Causa	Resolución
Después de conectar@cargador y bateriaEl cargador no puedefuncirionar o Estado decarga CONDUJOparpadea en rojo todotiempo	El positivo negativo polaridadde el batería esinvertido, o elLa batería esdefectuoso	Conecte el cargadory bateriaccorrectamente
El estado de cargaEl LED parpadea 2veces en Un segundo	Corto Circuito	Después de reemplaza elbateria, la falla siqueexiste. Por favordevuélvelo A tu local distribuidor pararepairar
El estado de cargaEl LED parpadea 3veces en Un segundo	Sobretensión delsalida	Después de reemplaza elbateria, la falla siqueexiste. Por favordevuélvelo A tu local distribuidor pararepairar
El estado de cargaEl LED parpadea 4veces en Un segundo	Sobrecorriente	El fallo persistedespués Reanudar.Por favor devuélvelo Atu local distribuidorpara reparar
El estado de cargaEl LED parpadea 5veces en Un segundo	Cargador encimCalentando entérmico modo deprotección y apoyar	Cargador derefrigeración Elcargador pueedoreanautomátamente eltrabajo

FALLO COMÚN Y SOLUCIÓN

		Cuando la temperatura es fria abajo.
Después Conectando y bateria, la estado dearga del cargador CONDUJO Destellos de luz entre rojo y verde	Cargador y bateria está desconectado.	Vuelva a conectar el cargador y bateria.
Después Conectando elargador a corrientealterna,Laonga se realizatetrabajo y todo el LEson malo	Enchufar suelto,cargador hace Noconectar a C.A.fuerza.	Vuelva a conectar elcable de CA y hacerseguro que es DEACUERDO.
	Cargadortiendado	Devolver el cargadora Distribuidor localpara reparacionesHay de alta tensióncargador inferior, Porfavor no abra elcargador .personalmente.
