Tipo di prodotto	Caricabatterie intelligente
Marca	Vevor
Modello	GS950C-3601800
Tensione di ingresso	100–240 V, 60/50 Hz
Corrente di carica max	18 A
Tensione di uscita (batteria)	36 V
Potenza massima	738 W
Tipi di batterie compatibili	Piombo-acido, LiFePO₄, Litio ternario
Tecnologia di carica	PWM con controllo CPU, carica in 3 fasi (corrente costante, tensione costante, galleggiamento)
Indicatori LED	LED del tipo di batteria (verde/arancione/rosso) e LED dello stato di carica (rosso/verde lampeggiante)
Sicurezza	Protezione contro inversione di polarità, cortocircuito, sovratensione, sovracorrente, surriscaldamento
Raffreddamento	Ventilatore integrato, non ostruire le ventole
Ambiente di utilizzo	Interno, ben ventilato, al riparo dall'umidità e da gas infiammabili
Connessioni	Morsetti CC (a coccodrillo) e cavo CA
Manutenzione	Pulire regolarmente la polvere dalle ventole e dal ventilatore; pulire l'involucro con un panno imbevuto di alcol
Certificazioni	FCC, CE (conforme alla direttiva 2012/19/CE)
Garanzia e supporto	Supporto tecnico e certificato di garanzia elettronico su www.vevor.com/support

Domande frequenti - GS950C-3601800 Vevor

Cosa fare se il caricabatterie non si avvia e il LED di stato lampeggia in rosso?

Controllare la polarità dei morsetti CC: il positivo e il negativo devono essere collegati correttamente. Se la batteria è difettosa, sostituirla. Se il problema persiste, il caricabatterie deve essere restituito al rivenditore.

Come scegliere il tipo di batteria corretto prima della carica?

Utilizzare il selettore del tipo di batteria situato sul caricabatterie. Premere per scorrere i tipi: piombo-acido (LED verde), LiFePO₄ (LED rosso) o litio ternario (LED arancione). Assicurarsi di selezionare il tipo corretto per evitare il rischio di incendio.

Cosa significa un LED di stato che lampeggia 2 volte al secondo?

Indica un cortocircuito. Scollegare il caricabatterie e verificare la batteria. Se il difetto persiste dopo la sostituzione, il caricabatterie deve essere riparato da un professionista.

Quali tipi di batterie posso caricare con questo modello?

Il caricabatterie GS950C-3601800 può caricare batterie al piombo-acido, litio ferro fosfato (LiFePO₄) e litio ternario, tutte a 36 V.

Come interpretare il LED di stato durante la carica?

Rosso fisso: in carica. Verde fisso: carica terminata (galleggiamento). Rosso e verde alternati: contatto scarso. Rosso lampeggiante (1 volta/s): batteria scarica. Fare riferimento alla tabella dei codici lampeggianti per altri difetti.

Posso lasciare il caricabatterie collegato permanentemente?

Si consiglia di scollegare il caricabatterie dopo l'uso o una volta terminata la carica. Scollegare prima il cavo CA, poi i morsetti CC.

Cosa fare se il LED di stato lampeggia 5 volte al secondo?

Indica un surriscaldamento del caricabatterie. Lasciarlo raffreddare in un luogo ventilato. Il caricabatterie riprenderà automaticamente il funzionamento quando la temperatura si abbasserà.

È sicuro caricare all'aperto o in un luogo umido?

No, caricare solo in uno spazio interno asciutto, ben ventilato e al riparo dall'umidità, da temperature elevate e da gas infiammabili.

Come pulire il caricabatterie?

Prima di qualsiasi pulizia, scollegare il caricabatterie dalla batteria e dalla rete. Pulire regolarmente la polvere dalle ventole e dal ventilatore con un panno asciutto o imbevuto di alcol.

Dove trovare il supporto tecnico o la garanzia?

Il supporto tecnico e il certificato di garanzia elettronico sono disponibili sul sito www.vevor.com/support. Conservare la prova d'acquisto.

MANUALE UTENTE GS950C-3601800 Vevor

Supporto tecnico e Garanzia elettronica

Certificato

CARICABATTERIE IN FUNZIONE MANUALE

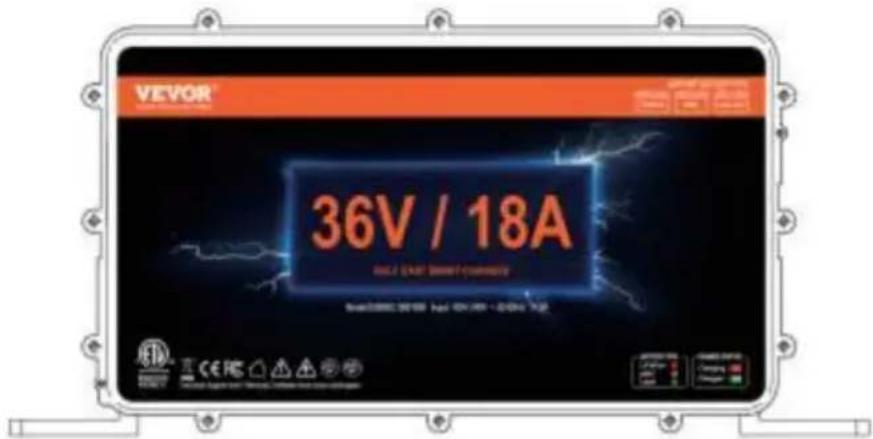

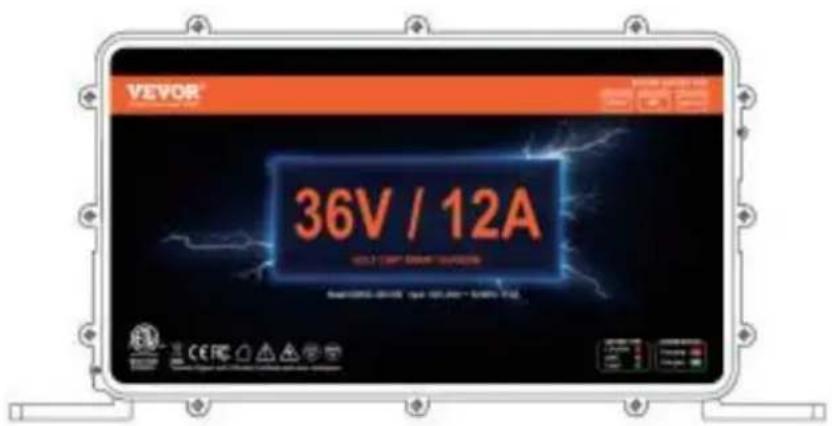

MODELLO:GS950C-3601800 / GS950C-3601200 / GS950C-4801500

Continuiano a impegnari per fornirti strumenti con competitivo prezzo.

"Salva Metà", "Metà prezzo" o altre espessioni simili usato di solo nei rappresenta UN stima del risparmio che potresti ottenere acquistando determinati utensili con nei rispetto ai principali

i miglior i marchi e fa non necessariamente significa coprire tutte le categorie di strumenti offerti di moi. Tu

si ricorda gentilmente di verificare attendamente quando si è collocamento UN ordina con!.
noi se tu Sono

effettivamente risparmiando metà rispetto alla parte superiore grandi marchi.

GS950C-3601200
Codice articolo: GS950C-3601800

Modello GS950C-4801500

BISOGNO AIUTO? CONTACTO NOI!

Avere prodotto domande? Bisogno technique supporto? Per favore Tattoamento A contatto nei:

Supporto tecnico e certificato di garanzia elettronica

Questo è l'originale istruzione, per favore leggi tutto manuale ist accurately prima di operare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto essere soggetto al prodotto tu ricevuto. Per favore personami nei che non lo faren informarti di nuovo se ci sono tecnologie o software aggiorname loro prodotto.

	Attenzione: per ridurre il rischio di lesioni, utente dovere Leggere attendamente il manuale diistruzioni.
FC	Quito dispositivo è conforme a Parte 15 del Commiss federale delle comunicazioni Regole. Il funzionamento è soggetti alle due condizioni seguenti: (1 ) Questo disponù non causare interferenze dannose e (2) quello dispositivi dovere accettare qualiasi interferenza ricevuta, compresc interferenza che può causare un funzionamento indesiderato.
	Quito prodotto è soggetti alla disposizione Di europeo Direttiva 2012/19/CE. Il simbolo raffigurante un'impennata bidone attraversatoattraverso indica che il prodotto richiede分开ato rifiutaraccolta nella europeo Unione. Ciò vale per la prodotto tutti gli accessori contrassegnati con questo simbolo. Prcontrassegnati come tale non più essere scartato connormale rifiuti domestici, ma deve essere portato in una raccolta punto per il riciclaggio elettrico E dispositivi
	elettronici

WARNING

Questo funzionamento Copertine manuale informazioni sulla sicurezza E

precauzioni. Per favore Leggere conattenzione prima della

• READAND UNDERSTANDALLSAFETYINFORMATION BEFORE Uricarica.

PRODOTTO.Fallimento seguirequestemisuredisicurezza istruzioni Maggio risultato In ELETTRCCAMENTO, ESPLOSIONE, FUOCO,che Maggio risultatoinun SERIO LESIONE,MORIANNALLAPROPRIETA.

• Scossaelettrica. Ilprodottoeundispositivoelettricochepuò shock E causaso serio infortunio.Fare nontagliareilcavodialimentaziones. Fare non immergere inacquao bagnarsi.
• Esplosione batterienonmonitorate, incompatiblio danneggiatposso n o esplodere Se usato con prodotto.Nonlasciareilprodotto incustoditomente utilizzato. Fare nontentarediavvianeggiato o congelato batteria. Utilizzare prodottosolocon batterieconsigliate voltagibzzareilprodottoinareuben ventilate.
• Fuoco. Il prodotto è undispositivoelettricocheemette caloree è capace D causando usstioni. Non copire il prodotto. Non fumo O utilizzo Qualunque fonte di scintilla elettrica o sparare quando operativo prodotto. Tenere il prodotto lontano da materialicombustibili.
• Occhio Infortunio. Indossare gliocchi protezione durante il funzionamento prodotto. Lebatterie possoionoesplodare are detritivolanti.L'acidodella batteriapuòcausare occhio Epelle irritazione. IncidentaionoDizione degliocchiodellapelle,sciacquarelazonainteressataconacquacorrentepuli e contattareilcentroantiveleni immediatamente.
• Gasesplosivi. Lavorando nellevicinanzi di un Piombo-acido èpericoloso. | generare gas esplosivi durante funzionamento nomale della batteria. ridume rischiodi batteosplosione, seguire Tuttelemisuredisicurezza informazioni istruzione qualepublicatedall'

WARNING

produttoredibatterieeproduttorediqualsiasiapparecchiatura destinatoa Essuato nel vicinanziellabatteria.Rivederelemarcaturediavvertenza suquest prodotti E SU motore.

PANORAMICA

Con controllo CPU e Tecnologia PWM, caricabatterie series GS950C ilvantaggi come elevata efficienza, buona stabilità,asse emissioni di carbonio e

risparmio energetico. Modalità di carica a tresezioni --- Controllo della carica corrente e tensione automaticamente e precisamente, entrambi assicurarsi che batteria è

completamente carica e non sovraccarica. La batteria la vita sera Essere protetto.

Questo prodotto più caricare tre tipi Di batterie: piombo-acido batteria/litio batteria al ferro fosfato/litio tornario batteria, per favore determinare quale tipo di batteria che vuoi caricare prima di caricare, controllare la tensione della batteria prima ricarica.

DISIMBALLAGGIO ISPEZIONE

Aprière la confezione, controllare l'articolo molto sul ravolo 1 attendamente a controlling eventuale mancanze o danneggiato parte.

Tavolo 1. Disimballaggio Ispezione

Articolo	Descrizione	Quantità
1	Operativo manuale	1

ISTRUZIONI PER L'USO

• Prima di procedere alla carica, determinare il tipo di batteria dell'apparecchiatura da Essere

carica e premere l'interrottore del tipo di batteria per ruotare il tip batteria, e controllare se la tensione della batteria del disposativo di ricarica è coerente con il caricabatterie.(Vedi Figura 1)

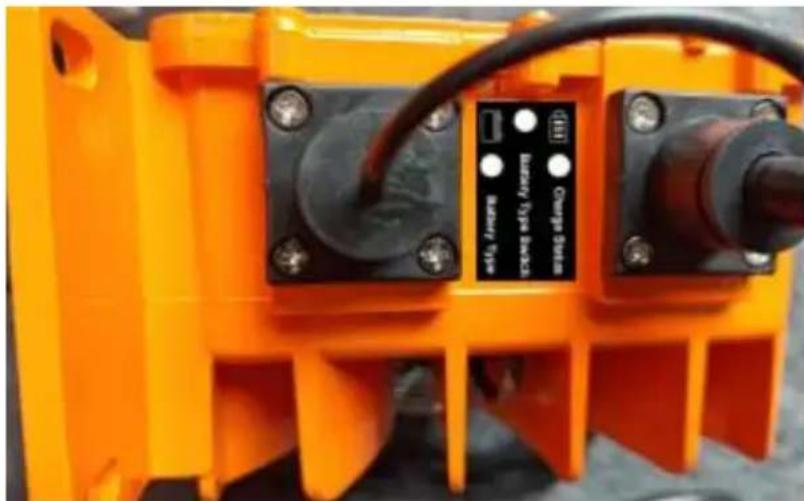

• Batteria tipo GUIDATO : Batteria tipo indicatore GUIDATO .
• Ricarica stato LED : In carica stato indicatore GUIDATO .
• Selettore tipo batteria : ricaricabile interrottore di selezione del tipo batteria.

Figura 1

• Il tipo e lo stato operativo correspondenti A IL colore del Batteria LED tipo GUIDATO :

Verde - Piombo - acido

battery Arancione NMC

battery

Rosso ---- Batteria

LiFePo4 batteria Stato di carica

GUIDATO:

Rosso E verde lucido ---- Povero batteria

contattare il rosso leggero è Sempre su ----

In carica

IL verte leggero E su ---- Galleggiante caricato

Il verde leggero è sempre acceso----In carica finisce

IL rosso leggero lampeggia una volta agli 1 secondo ----

Batteria fallimento Il la luce rossa lampeggia due volte a

secondo--- --Difettoso caricabatteria

IL la luce rossa lampeggia tre volte al secondo----Batteria età di

sovratensione IL la luce rossa lampeggia quattro volte al

secondo---- Sovracorrente

IL la luce rossa lampeggia cinque volta al secondo----

Sovratemperatura Selettore del tipo di batteria:

Se vuoi caricare una batteria al litio ternaria batteria o litio ferr batteria al fosfato, per favore premere quello interrottore e il colore della luce LED corrispondente selezione il tipo di batteria ricaricabile batteria.

Premere quello interrottore per scorrere il tipo di batteria, e il colore Di il correspondente La luce LED sare又能 modifica.

Nota : prima di iniziare la ricarica , è necessario delve scegliere il corrispondente

tipodi bateria correttamente, altrimenti si svuoterà Cattivo batteria In nei casi gravi, si verificcherà un incendio verificarsi.

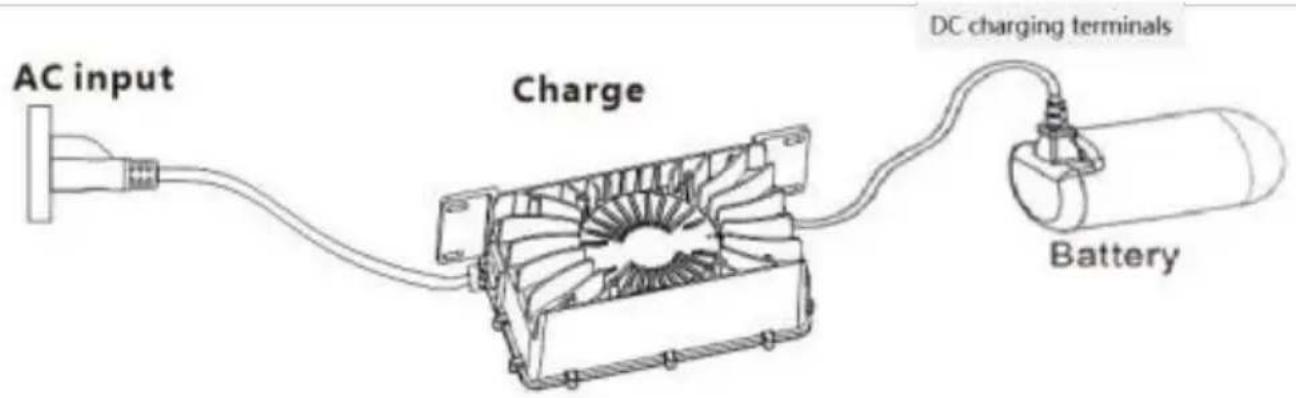

• Prima di caricare, collegare il terminale CC A batteria innanzitutto, e poi collegare il Terminale AC (vedere Figura 2).

Figura 2

• Dopo aver completeness la carica, scollegare il Prima il terminale A poti scollegare il terminale CC (vedere Figura 2).
• Nessuna carica o dopo il completamento della carica, essere sicuro di staccare la spina IL Terminale CC e il Terminale CA.

Nota:

• PRIMA DI CARICARE, ESso è IMPORTANTE PER ASSICURARSI CHE IL TIPO RICARICABLE BATTERIA è LO STESSO DEL TIPO DI RICARICABLE SET BATTERIA CON L'ACCUSA R.
• PRIMA DI INIZIARE LA RICARICA, è NECESSARIO DOVERE PRIMO TAPPO NEL RICARICA CC SPINA E POI L'AC TAPPO.
• DOPO LA CARICA, L'AC TAPPO DEVE ESSERE SELECTIONATO E POI IL corrente continua CARICA TAPPO DEVE ESSERE SCOLLEGATO.

SPECIFICHE TECNICHE

Specifiche	Prodotto modello
	Modello GS950C 3601 2 00	Codice articolo: GS950C-3601 8 00	Codice articolo: GS950C-4801 5 00
Tensione di ingressso	100V-240V Frenenza 60/50 Hz
Ricarica massima attuale	12A	18A	15A
Tensione della batteria	36V	36V	48V
Potenza massima energia	492W	738W	810W

MATTERSNEEDATTENTION

• Non coprire il caricabatteria o l'aspirazione durante ricarica.
• Il caricabatterie dovrebbe essere posizionato dove i bambini potrebbero non toccare. - Si prega di caricare in area interna dove è presente una Buona ventilazione e Calore dissipazione è.
• Divieto di addebito dove è umido, alla temperatura o infiammabile, gas esplosivo circostante.
• C'é il rischio di alta tensione nella custodia del caricabatterie Per favore Fare non d'assemblare Esso non autorizzato.
• Le perdite causate dalla mancata operatività secondo A IL istruzione manuale operative, il produttore fa non sostarare alcun responsabilità.

MANUTENZIONE

ATTENZIONE: Prima di effettuare le seguenti operazioni, assicurarsi che il caricabatterie sia scollegato alla batteria e collegamento elettrico.

Manutenzione ordinaria.

• Pulire regolarmente la polvere dalle prese d'aria e dalla ventola, per garantire la caricabatteria ha buono dissipazione del calore.
• Pulire periodicamente la custodia con un panno imbevuto di alcol.
• Non utilizzato o conservare il caricabatterie in unippo Di umidità O alto temperatura.

COMMON MALFUNCTION& SOLUTION

Fenomeno	Causa	Risoluzione
Dopo la connessione caricabatteria e batteria il caricabatterie non può funzionare O Stat di carica GUIDATO lampeggia in rosso Tu IL tempo	IL positivo e negativo polarità di IL batteria è invertito, o il la batteria è difetto	Collegare il caricabatterie e batteria correttamente
Lo stato di carica Il LED lampeggia 2 volte In un secondo	Corto Circuito	Dopo aver sostituito il batteria, il guasto è ancora esiste. Per favore restituirlo al quello locale rivenditore per riparazione
Lo stato di carica Il LED lampeggia 3 volte In un secondo	Sovratensione di uscita	Dopo aver sostituito il batteria, il guasto è alcora esiste. Per favore restituirlo al quello locale rivenditore per riparazione
Lo stato di carica Il LED lampeggia 4 volte In un secondo	Sovracorrente	Il difetto persistsiste Dopo ricomincia. Per favore restituirlo al quello locale rivenditore per riparazione
Lo stato di carica Il LED lampeggia 5 volte In un secondo	Caricabatterie in funzione riscaldamento in termico modalità di protezione E stand-by.	Caricabatterie di raffreddamento Il caricabatterie più ripresa automatica del lavoro quando la temperatura

COMMON MALFUNCTION& SOLUTION

		si raffredda giù.
Dopo collegamento IL caricabatteria e batteria, la stato di carica del caricabatterie GUIDATO lampi di lucfra rosso e verde	Caricabatterie e batteria è disconnesso.	Ricollegare il caricabatterie e batteria.
Dopo collegamento I caricabatteria alla corrente alternata, la ricarica fa non lavoro e tutto IL LED Sono Cattivo	Tappo allentato,caricabatt erie fa non connettersi a Corrente alternata energia.	Ricollegare il filo CA fare sicuro che è OK
	Caricabatterie ha danneggiato	Rispedisci indietro il caricabatterie A rivenditore locale per la riparazione C'è alta tensione caricabatteria interno, per favore non aprire caricabatterie personalmente.

Produture: Shanghaiuxinmuyeyou xiangongsi

Indirizzo : Shuangchenglu 803 nong 11 hao 1602A- 1609 shi ,

baoshan , shanghai 200000 CN .

Importato in Australia: IO NON PTY LTD, 1 ROKEVA VIA EASTWOOD

Nuovo Galles del Sud 2122Australia

Importato A Stati Uniti d'America : Sanven Tecnologia Società a

responsabilità limitata , Suite 250, 9166 Anaheim Luogo , Rancho

Cucamonga , CA 91730

EC

REP

E-CrossStu Società a responsabilità limitata

Magonza Via della Terra .69, 60329 Francoforte Sono

Principale .

UK

REP

YH CONSULENZA LIMITATO.

C/ O YH Consulenza Limitato Ufficio 147, Centurione

Casa , Londra Strada , Staines - upon - Thames , Surrey

TW 18 4 AX
