GS950C-3601800 - Batterijlader Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Slimme acculader
Merk	Vevor
Model	GS950C-3601800
Ingangsspanning	100–240 V, 60/50 Hz
Max. laadstroom	18 A
Uitgangsspanning (accu)	36 V
Maximaal vermogen	738 W
Compatibele accutypen	Loodzuur, LiFePO₄, Ternair lithium
Laadtechnologie	PWM met CPU-besturing, 3-traps laden (constante stroom, constante spanning, druppelladen)
LED-indicatoren	Accutype-LED (groen/oranje/rood) en laadstatus-LED (rood/groen knipperend)
Veiligheid	Bescherming tegen omgekeerde polariteit, kortsluiting, overspanning, overstroom, oververhitting
Koeling	Ingebouwde ventilator, ventilatieopeningen niet blokkeren
Gebruiksomgeving	Binnen, goed geventileerd, uit de buurt van vocht en brandbare gassen
Aansluitingen	DC-aansluitingen (krokodillenklemmen) en netsnoer
Onderhoud	Reinig regelmatig stof van ventilatieopeningen en ventilator; veeg de behuizing af met een met alcohol bevochtigde doek
Certificeringen	FCC, CE (conform richtlijn 2012/19/EU)
Garantie en ondersteuning	Technische ondersteuning en elektronisch garantiecertificaat op www.vevor.com/support

Veelgestelde vragen - GS950C-3601800 Vevor

Wat te doen als de lader niet start en de status-LED rood knippert?

Controleer de polariteit van de DC-aansluitingen: de plus en min moeten correct zijn aangesloten. Als de accu defect is, vervang deze dan. Als het probleem aanhoudt, moet de lader worden teruggebracht naar de verkoper.

Hoe kies ik het juiste accutype voor het laden?

Gebruik de accutypeschakelaar op de lader. Druk om door de typen te bladeren: loodzuur (groene LED), LiFePO₄ (rode LED) of ternair lithium (oranje LED). Zorg ervoor dat u het juiste type selecteert om brandgevaar te voorkomen.

Wat betekent een status-LED die 2 keer per seconde knippert?

Dit duidt op kortsluiting. Koppel de lader los en controleer de accu. Als de fout aanhoudt na vervanging, moet de lader door een professional worden gerepareerd.

Welke accutypen kan ik met dit model laden?

De lader GS950C-3601800 kan loodzuur-, lithium-ijzerfosfaat (LiFePO₄)- en ternair lithium-accu's laden, allemaal 36 V.

Hoe interpreteer ik de status-LED tijdens het laden?

Rood constant: aan het laden. Groen constant: laden voltooid (druppelladen). Rood en groen afwisselend: slecht contact. Rood knipperend (1x/s): accu leeg. Raadpleeg de knippercodetabel voor andere fouten.

Kan ik de lader permanent aangesloten laten?

Het wordt aanbevolen om de lader na gebruik of na het laden los te koppelen. Koppel eerst het netsnoer los, dan de DC-aansluitingen.

Wat te doen als de status-LED 5 keer per seconde knippert?

Dit duidt op oververhitting van de lader. Laat hem afkoelen op een geventileerde plaats. De lader hervat automatisch de werking wanneer de temperatuur daalt.

Is het veilig om buiten of in een vochtige omgeving te laden?

Nee, laad alleen in een droge, goed geventileerde binnenruimte, uit de buurt van vocht, hoge temperaturen en brandbare gassen.

Hoe reinig ik de lader?

Voor reiniging de lader loskoppelen van de accu en het stroomnet. Reinig regelmatig stof van ventilatieopeningen en ventilator met een droge of met alcohol bevochtigde doek.

Waar vind ik technische ondersteuning of garantie?

Technische ondersteuning en het elektronische garantiecertificaat zijn beschikbaar op www.vevor.com/support. Bewaar het aankoopbewijs.

GEBRUIKSAANWIJZING GS950C-3601800 Vevor

Technische ondersteuning en E-Garantie

Certificaat

Wij blijven ons inzetten om u de tools te bieden die u nodig hebt tegen een concurrerende prijs. "Redden Half", "Half Price" of andere soortgelijke uitdrukkingen die alleen door ons worden gebruikt, vertegenwoordigen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de belangrijkste topmerken en betekent niet noodzakelijkerwijs dat alle categorieën van de door ons aangeboden hulpmiddelen worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren wanneer u een bestelling bij ons plaatst of u daadwerkelijk de helft bespaart in vergelijking met de topmerken.

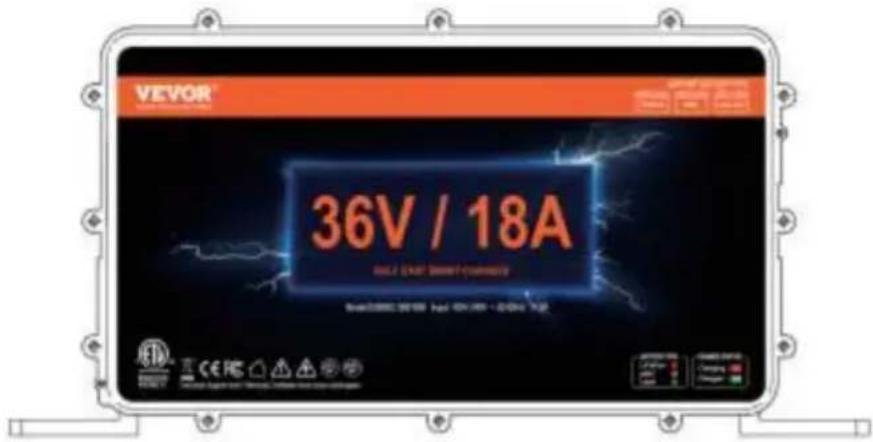

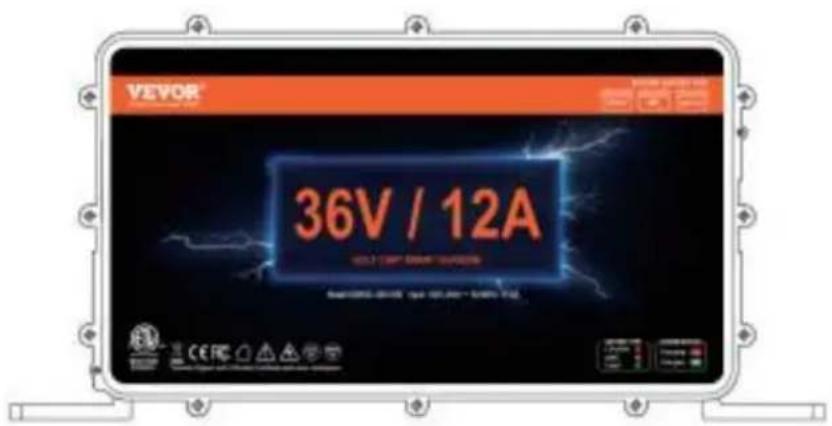

GS950C-3601200 GS950C-3601800

GS950C-4801500

Heeft u productvragen? Behoefte aan technische ondersteuning? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele handleiding. Lees alstublieft de volledige handleiding zorgvuldig door voor gebruik. VEVOR behoudt zich een duidelijke interpretatie van de gebruikershandleiding voor. Het uiterlijk van het product is onderworpen aan het product bij ontvangst. Vergeef ons alstublieft dat we u niet opnieuw informeren als er technologie- of software-updates voor het product zijn.

	Waarschuwing - Om het risico op letsel te verminderen, gebruiker要去en lezen Lees de gebruiksaanwijzing zorgvuldig door.
FC	Dit apparaat voldoet aan Deel 15 van de FCC Regels Working is onderworpen aan de volgende twee voorwaas (1) Dit apparaat mag Niet veroorzaken schadelijke interferentie, en (2) dit appoieteren accepteren elke ontvangen interferentie, inbegrep interferentie die kan ongewennen Working veroorzaken.
	Dit product is onderworpen aan de voorraad van Europa Richtlijn 2012/19/EG. Het symbool dat een wheeelie toon gekruist door geeft aan dat het product vereist is verschillend v collectie in de Europese Unie. Dit geldt voor de producte alle toebehoren gemarkeerd met dit symbool. Producten gekrarkeerd mag als zodenig nicht worden weggegooid n normalaal huishoudelijk afval, maar要去aar een verzamelpunt worden gebracht punt voor recycling elektr En elektronische apparaten

WAARSCHUWING

Deze operationele handleiding bevat informatie over veiligheid en

waarschuwingen. Lees het zorgvuldig voordat u alle veiligheidsinformatie begrijpt voordat u het product gebruikt.

PRODUCT. Het niet opvolgen van deze veiligheidsmaatregelen en instructies kan leiden tot ELEKTRISCHE SCHOKKEN, EXPLOSIES, VUUR, wat kan resulteren in ERNSTIG LETSEL OF SCHADE AAN EIGENDOMMEN.

• Elektrische schok. Het product is een elektrisch apparaat dat schokken kan veroorzaken en ernstig letsel kan veroorzaken. Knip de stroomkabel niet door. Dompel het product niet onder in water en laat het niet nat worden.
• Explosie. Ongecontroleerde, incompatibele of beschadigde batterijen kunnen exploderen wanneer ze met het product worden gebruikt. Laat het product niet onbeheerd achter tijdens gebruik. Probeer geen startkabel te gebruiken op een lege of bevroren batterij. Gebruik het product alleen met batterijen van de aanbevolen specificatie. Gebruik het product in goed geventileerde ruimtes.
• Vuur. Het product is een elektrisch apparaat dat warmte uitstraalt en brandwonden kan veroorzaken. Raak het product niet aan. Rook niet en gebruik geen enkele bron van elektrische vonken of vuur tijdens het gebruik van het product. Houd het product uit de buurt van brandbare materialen.
• Oogblessure. Draag oogbescherming bij bediening van het product. Batterijen kunnen ontploffen en rondvliegend puin veroorzaken. Accuzuur kan oog- en huidirritatie veroorzaken. In geval van besmetting van ogen of huid, spoel het aangetaste gebied met stromend schoon water en neem onmiddellijk contact op met de gifbestrijding.
• Explosieve gassen. Werken in de buurt van een loodzuuraccu is gevaarlijk. Batterijen genereren explosieve gassen tijdens normale werking. Om het risico van batterij-explosie te verminderen, volg alle veiligheidsmaatregelen en instructies die door de

fabrikant van batterijen en fabrikant van apparatuur bedoeld zijn om te worden gebruikt in de omgeving van de batterij. Bekijk de waarschuwingsmarkeringen op dit product en op de motor.

OVERZICHT

Met CPU-besturing en PWM-technologie heeft de lader uit de GS950C-serie voordelen zoals hoog rendement, goede stabiliteit, koolstofarm en energiebesparend. Driedelige laadmodus --- Het laden regelt stroom en spanning automatisch en nauwkeurig, beide ervoor zorgen dat de batterij volledig is opgeladen en niet overladen. Uw batterijlevensduur wordt beschermd.

Drie soorten opladen van batterijen: loodzuurbatterij/lithium-ijzerfosfaatbatterij/ternair lithium-batterij. Bepaal alstublieft welk soort batterij u wilt opladen voordat u gaat opladen, en controleer de spanning van de batterij voordat u gaat opladen.

UITPAKKEN EN INSPECTIE

Open de verpakking, controleer de artikelen getoond in tabel 1 zorgvuldig en controleer of er ontbrekende of beschadigde delen zijn.

Tabel 1. Uitpakken en inspectie

Item	Beschrijving	Hoeveelheid
1	Bediening handmatig	1

GEBRUIKSAANWIJZING

• Bepaal voor het opladen het type batterij van het apparaat dat u oplaadt.

Opgeladen en druk op de batterijtypeschakelaar om het batterijtype te draaien, en controleer of de batterijspanning van het laadapparaat consistent is met de oplader. (Zie Figuur 1)

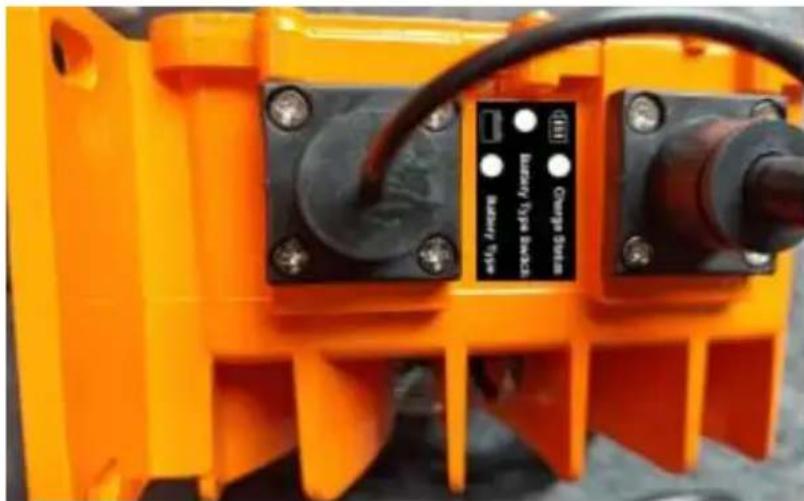

• Batterijtype-LED-lamp: Batterijtype-indicator-LED-lamp.
• Oplaadstatus-LED: Oplaadstatus-indicator-LED-lamp.
• Keuzeschakelaar voor batterijtype: oplaadbaar. Keuzeschakelaar voor het type batterij.

Figuur 1

• Het type en de bijbehorende bedrijfsstatus aan de kleur van de LED-batterijtype-LED:

Groen ---- Loodzuur

batterijen Oranje ---- NMC

batterij

Rood ---- Levenscyclus

4 Batterij laadstatus LED-lamp:

Rood en groen glanzend --- Batterij bijna leeg

Neem contact op. Het rode licht is altijd aan

--- Opladen

Het groene licht is aan ---- Volledig opgeladen

Het groene licht is altijd aan ---- Opladen eindigt

Het rode licht flitst eenmaal per twee seconden ---- Batterij

storing. Het rode lampje knippert twee keer per seconde---

-- Fout oplader

De rode lamp knippert drie keer per seconde ---- Batterij

overspanning. De rode lamp knippert vier keer per

seconde ---- Overstroom

De rode lamp knippert vijf keer per seconde ----

Overtemperatuur. Keuzeschakelaar voor batterijtype:

Als u een ternaire lithiumbatterij of lithium-ijzerfosfaatbatterij wilt opladen, druk dan op deze schakelaar en de bijbehorende LED-kleur selecteert het type oplaadbare batterij.

Druk op deze schakelaar om door het batterijtype te bladeren; de kleur van de overeenkomstige LED verandert ook.

Let op: Voordat u begint met opladen, moet u het juiste

batterijtype correct kiezen, anders zal het de batterij beschadigen, en in ernstige gevallen kan er brand ontstaan.

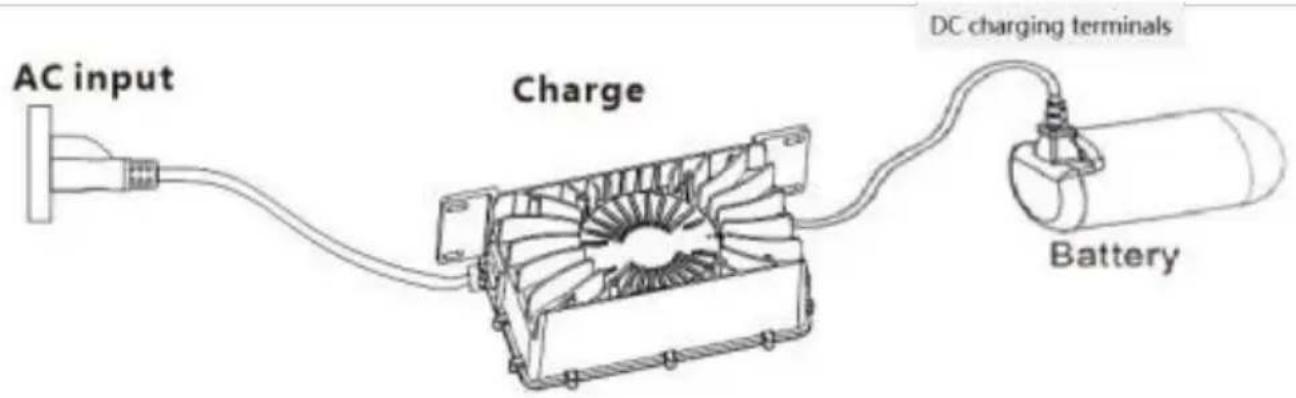

• Sluit voor het opladen eerst de DC-aansluiting aan op de batterij, en sluit vervolgens de AC-aansluiting aan (zie Figuur 2).

Figuur 2

• Nadat het opladen is voltooid, koppelt u eerst de AC-aansluiting los en trekt u daarna de DC-aansluiting los (zie Figuur 2).
• Zorg ervoor dat u, wanneer u niet oplaadt of nadat het opladen is voltooid, de DC-aansluiting en de AC-aansluiting loskoppelt.

Opmerking:

• VOOR HET OPLADEN IS HET BELANGRIJK OM ERVOOR TE ZORGEN DAT HET TYPE

OPLAADBARE BATTERIJ HETZELFDE IS ALS HET TYPE OPLAADBARE BATTERIJSET DAT DOOR DE LADER WORDT GEBRUIKT.

• VOORDAT U BEGINT MET OPLADEN, MOET U EERST DE DC-OPLAADSTEKKER INPLUGGEN EN DAARNA DE AC-STEKKER.
• NA HET OPLADEN MOET DE AC-STEKKER WORDEN LOSGEKOPPELD EN DAARNA DE DC-OPLAADSTEKKER.

• De oplader moet geplaatst worden waar kinderen hem niet kunnen aanraken. Laad op in een goed geventileerde ruimte en vermijd warmte.

Vermijd warmteverlies.

• Het is verboden op te laden in een vochtige omgeving, bij hoge temperatuur of in de buurt van brandbare of explosieve gassen.
• Er is gevaar voor hoge spanning in de opladerbehuizing. Demonteer de oplader niet zonder toestemming.
• De schade die ontstaat doordat het apparaat niet volgens de instructies wordt gebruikt, valt niet onder de verantwoordelijkheid van de fabrikant.

ONDERHOUD

WAARSCHUWING: Voordat u de volgende handelingen uitvoert, moet u ervoor zorgen dat de lader is losgekoppeld van de accu en de stroomaansluiting.

Routineonderhoud.

Maak de ventilatieopeningen en de ventilator regelmatig stofvrij, zodat de oplader goed warmte kan afvoeren. Veeg de behuizing regelmatig schoon met een doek met wat alcohol. Gebruik of bewaar de oplader niet op een vochtige plaats of bij hoge temperatuur.

ALGEMENE STORINGEN EN OPLOSSINGEN

Fenomeen	Oorzaak	Oplossing
Na het verbinden oplader en batterij oplader kan nicht werkden of Laadstatus LED knippert rood alle de	De positief en negatief polariteit van de batterij is omgekeerd, of de batterij is defect	Sluit de lader aan en batterij correct
De laadstatus LED knippert 2 keer een seconde	Kort Circuit	Na het verrangen van batterij, de storing is nog steeds bestaat. Alsjeblieft geef het terug maar uw lokale dealer voor reparatie
De laadstatus LED knippert 3 keer een seconde	Uitgang overspanning	Na het verrangen van batterij, de storing is nog steeds bestaat. Alsjeblieft geef het terug maar uw lokale dealer voor reparatie
De laadstatus LED knippert 4 keer een seconde	Overstroom	De foult blijft bestaan na opnieuw opstarten. Alsjeblieft geef het terug maar uw lokale dealer voor reparatie
De laadstatus LED knippert 5 keer een seconde	Oplader over verwarmen in thermisch beschemmingsmodu s En stand-by.	Koellader Oplader kan automatisch hervatten om te werken wanner de temperatuur koelt omlaag.

Veelvoorkomende storingen en oplossingen

Na verbinden de oplader en batterij, de laadstatus van de lade LED Lichtflitsen:tussen rood en groen	Oplader en batterij is losgekoppeld.	Sluit de lader opnieuw aan en batterij.
Na verbinden de oplader op netstroom het opladen doet zichwerk en alles de LE Zijn slecht	Plug los,lader doet geen verbinding makes met Wisselstroom stroom.	Sluit de AC-draad opnieuw aan en maak zeker dat is OK.
	Oplader heeft beschadigd	Stuur de oplader terug�lokale dealer voor reparatie Er is hoogspanning binnenlader, open de oplader alstublieft nicht persoonlijk.

Fabrikant: Shanghai Xinmuyou Co., Ltd.

Adres: Shuangchenglu 803 nong 11 hao 1602A-1609 shi, Baoshan, Shanghai 200000 CN.

Geëxporteerd naar Australië: IK NIET PTY LTD, 1 ROKEVA STRAAT EASTWOOD NSW 2122 Australië

Geïmporteerd in de Verenigde Staten: Sanven Technologie BV, Kamer 2509166 Anaheim Plaats, Rancho Cucamonga, CA 91730

E-CrossStu Besloten vennootschap

Mainzer Landstraße 69, 60329 Frankfurt am Main.

JH ADVIES BEPERKT.

C/O JH Advies Beperkt Kantoor 147, Centurio Huis, London Weg, Staines-upon-Thames, Surrey, TW18 4AX
