Producttype	Automatische acculader
Merk	Vevor
Model	UY240-HF1210
Ingangsspanning	220-240 V AC
Ingangsfrequentie	50 Hz
Laadspanning	14,6 V
Laadstroom	10 A ± 5%
Rendement	≥ 80%
Laadtechnologie	CPU en PFM, drie fasen (CC/CV/Onderhoudslading)
LED-indicatoren	LED1 rood, LED2 wit: stand-by/vol (rood), laden (rood)
Beveiligingen	Overstroom, oververhitting, omgekeerde polariteit (zekering)
Uitgangszekering	Ja, vervangbaar
Afmetingen (geschat)	Ongeveer 20 x 15 x 10 cm
Gewicht (geschat)	Ongeveer 1,5 kg
Inbegrepen accessoires	Adapterkabel, netsnoer, zekeringbuis (×2), handleiding
Onderhoud	Reinig de ventilatieopeningen en de ventilator; veeg de behuizing af met een doek gedrenkt in alcohol; vervang de zekering door een identiek type
Veiligheid	Niet afdekken, niet gebruiken in vochtige omgeving, na gebruik loskoppelen, buiten bereik van kinderen houden
Conformiteit	Deel 15 FCC, WEEE-richtlijn 2012/19/EG

Veelgestelde vragen - UY240-HF1210 Vevor

Hoe sluit ik de Vevor UY240-HF1210 acculader aan op een accu?

Controleer voor elke aansluiting of de accu overeenkomt met de laadmodus. Sluit de ringklem van de lader aan op de accu: positieve pool (+) op positief, negatieve pool (-) op negatief. Steek vervolgens de stekker in het stopcontact.

Wat betekenen de LED-indicatoren van de lader?

De lader heeft twee LED's: LED1 rood en LED2 wit. Wanneer beide LED's rood zijn, is het apparaat aan het laden. Wanneer LED1 rood en LED2 groen is, staat het apparaat in stand-by of is de accu vol.

Wat zijn de laadspanning en laadstroom van dit model?

De laadspanning is 14,6 V en de laadstroom is 10 A ± 5%.

Kan ik de lader onbeheerd achterlaten?

Nee, het wordt afgeraden om de lader onbeheerd achter te laten tijdens gebruik omdat incompatibele of beschadigde accu's kunnen exploderen. Houd het laden in de gaten en koppel los wanneer klaar.

Hoe vervang ik de zekering van de lader?

Als de lader niet aangaat, controleer dan de uitgangszekering. Vervang deze door een zekering van hetzelfde type en specificatie (aangegeven in de handleiding). Zorg ervoor dat deze goed vastzit in de zekeringhouder. Koppel de lader altijd los voordat u ingrijpt.

Welke veiligheidsmaatregelen moet ik nemen?

Bedek de lader niet, gebruik hem niet in een vochtige of hete omgeving, houd buiten bereik van kinderen, demonteer de behuizing niet (hoogspanning) en koppel los na gebruik.

Wat moet ik doen als de lader oververhit raakt?

De lader heeft een thermische beveiliging. Als hij oververhit raakt, gaat hij in stand-by. Laat hem afkoelen op een geventileerde plaats; hij hervat automatisch zijn werking wanneer de temperatuur daalt.

Is deze lader geschikt voor alle accutypes?

Nee, gebruik alleen accu's met aanbevolen spanning (14,6 V) en van het type loodzuur of vergelijkbaar. Controleer de specificaties van uw accu voordat u aansluit.

Hoe reinig en onderhoud ik de lader?

Koppel de lader los. Reinig regelmatig het stof op de ventilatieopeningen en de ventilator met een droge doek. Veeg de behuizing af met een doek gedrenkt in alcohol. Niet gebruiken in een vochtige of hete omgeving.

Wat moet ik doen als de lader niet werkt na aansluiting?

Controleer eerst de netaansluiting en de zekering. Als de LED's niet branden, controleer dan het stopcontact en het netsnoer. Als het probleem aanhoudt, is de lader mogelijk beschadigd; neem contact op met uw dealer voor reparatie. Open hem niet zelf.

GEBRUIKSAANWIJZING UY240-HF1210 Vevor

( De afbeeldingen dienen alleen ter referentie. Het product kan afwijk

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het produ is afhankelijk van het product dat u hebt ontvangen. Neemt u het o kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

	Waarschuwing: om het risico op letsel te verminderen, dient gebruiker de gebruiksaanwijzing zorgvuldig te lezen.
	Dit apparaat voldoet aan Deel 15 van de FCC-regels. De we onderworpen aan de volgende twee voorwaarden: (1) Dit app mag geen schadelijke interferentie veroorzaken, en (2) dit app moet alle ontvangen interferentie accepteren, inclusief interferer die ongewenste werking kan veroorzaken.
	Dit product valt onder de bepalingen van de Europese Richtl 2012/19/EG. Het symbool met een doorgekruiste vuilnisbak ge aan dat het product in de Europese Unie gescheiden afval r worden ingezameld. Dit geldt voor het product en alle access die met dit symbool zijn gemarkeerd. Producten die als zoda gemarkeerd, mogen niet met het normale huisvuil worden weggegooid, maar moeten worden ingeleverd bij een inzamelp voor de recycling van elektrische en elektronische apparaten.

WARNING

Deze gebruiksaanwijzing bevat informatie over veiligheid en Waarschuwingen. Lees deze aandachtig door voordat u ga opladen .

1. LEES EN BEGRIJP ALLE VEILIGHEIDSINFORMATIE VOORDAT U PRODUCT GEBRUIKT. Het niet opvolgen van deze veiligheidsinstructies kan leiden tot een ELEKTRISCHE SCHOK, EXPLOSIE, BRAND, wat k leiden tot ERNSTIG LETSEL, DE DOOD of SCHADE AAN EIGENDOMMEN.
2. Elektrische schok. Het product is een elektrisch apparaat dat schok kan veroorzaken en ernstig letsel kan veroorzaken. Knip geen netsnoe door. Niet onderdompelen in water en niet nat laten worden.
3. Explosion. Onbemande monitoring, incompatibele of beschadigde

batterijen kunnen exploderen bij gebruik met het product. Laat het pro niet onbeheerd achter tijdens gebruik. Probeer een beschadigde of bevroren batterij niet te starten met startkabels. Gebruik het product a met batterijen met de aanbevolen spanning. Gebruik het product in ge geventileerde ruimtes.

1. Brand. Dit product is een elektrisch apparaat dat warmte afgeeft er brandwonden kan veroorzaken. Dek het product niet af. Rook niet en gebruik geen elektrische vonken of vuur tijdens het gebruik van het p Houd het product uit de buurt van brandbare materialen.
2. Voor gebruik moet de stekker in een geaard stopcontact worden gestoken.

OVERVIEW

Dankzij CPU-besturing en PFM-technologie biedt de lader voordelen zo een hoge efficiëntie, goede stabiliteit, lage CO2-uitstoot en energiebesparing. De driedelige laadmodus regelt de laadstroom en -spanning automatisch en nauwkeurig. Beide zorgen ervoor dat de acc volledig wordt opgeladen en niet overladen. De levensduur van uw ac wordt beschermd.

LED INDICATOR

	LED1 (rode kleur)	LED2 (witte kleur)	Laderstatus
LED-status	ROOD	GROENTE	Stand-by of volle dig
	ROOD	ROOD	Opladen

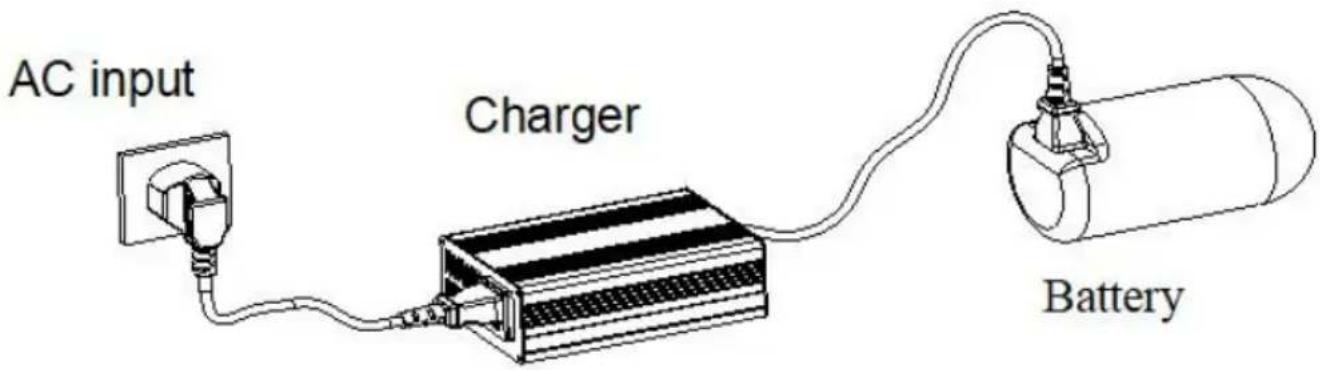

HOW TO CONNECT

1. Controleer voor gebruik zorgvuldig de specificaties van de batterij en zorg ervoor dat de batterij overeenkomt met de oplaadmodus.
2. Sluit de ringklem van de lader aan op de accu's, positief op posi negatief op negatief.
3. Steek de stekker van de wisselstroomadapter in het stopcontact.

ELECTRONIC CHARACTERISTICS

Item		UY240-LF1210	UY240 -H F1210
Uitvoer	Laadspanning	14,6V	14,6V
	Laadstroom	10 A ±5%
	Spanningsschommeling	±0,3 V
	Rimpelspanning	≤2%VUIT MAX
Invoer	Spanningsbereik	100-120VAC	220-240VAC
	Frequentiebereik	60 Hz	50 Hz
	Efficiëntie	≥8 0 %
	Ingangsstroom (type)	2,3A/115Vac	1. 4 A/230 V wiss lstroom
	Braaksel (type)	KOUDE START ≤50A bij 230VAC
	Lekstroom	<0,75 mA

Item		UY360-LF1220	UY360- H F1220
Uitvoer	Laadspanning	14,6V	14,6V
	Laadstroom	20A ±5%
	Spanningsschommeling	±0,3 V
	Rimpelspanning	≤2%VUIT MAX
Invoer	Spanningsbereik	100-120VAC	220-240VAC
	Frequentiebereik	60 Hz	50 Hz
	Efficiëntie	≥8 0 %
	Ingangsstroom (type)	4.6 A/115 V wisse stroom	2. 7 A/230 V wiss Istroom
	Braaksel (type)	KOUDE START ≤50A bij 230VAC
	Lekstroom	<0,75 mA

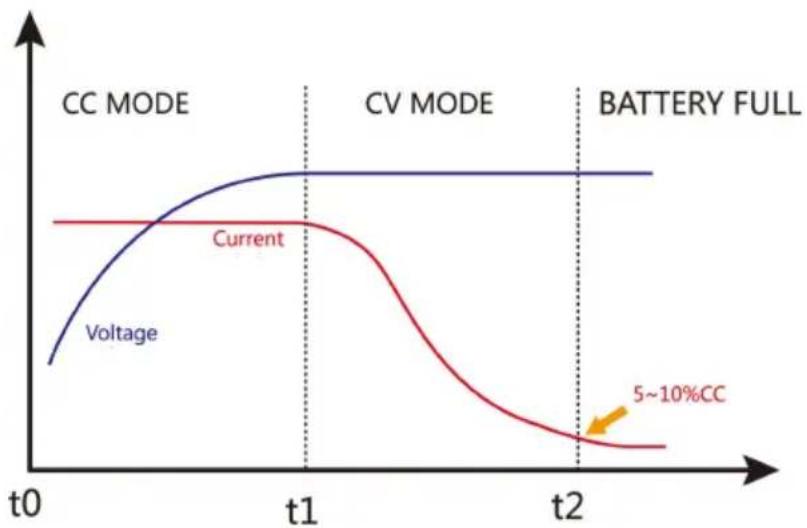

CHARGE CURVE

1. T 0 Constant Current (CC) -fase : De lader levert de maximale uitgangss voor snelladen. De fase wordt automatisch beëindigd wanneer de accuspanning de maximale laadspanning bereikt.
2. T1 Constante Spanning (CV) -fase : De lader handhaaft de uitgangsspann

op het volledige laadniveau terwijl de laadstroom geleidelijk afneemt. Het lader voltooid wanneer de stroom daalt tot 5 % - 10 % van de maximale waarde. Op dat moment wordt de accu als volledig opgeladen beschouwd.

1. T2 Batterij vol Fase : druppellading met lage stroomsterkte voor accu's.

MAINTENANCE

WAARSCHUWING: Voordat u de volgende handelingen uitvoert, dient ervoor te zorgen dat de lader is losgekoppeld van de accu en de stroomaansluiting.

1. Routineonderhoud

• Maak de ventilatieopeningen en ventilatoren regelmatig stofvrij, zodat de oplader een goede warmteafvoer heeft.
• Veeg de behuizing regelmatig schoon met een doek met wat alcoh
• Gebruik of bewaar de oplader niet op een vochtige of warme plaa

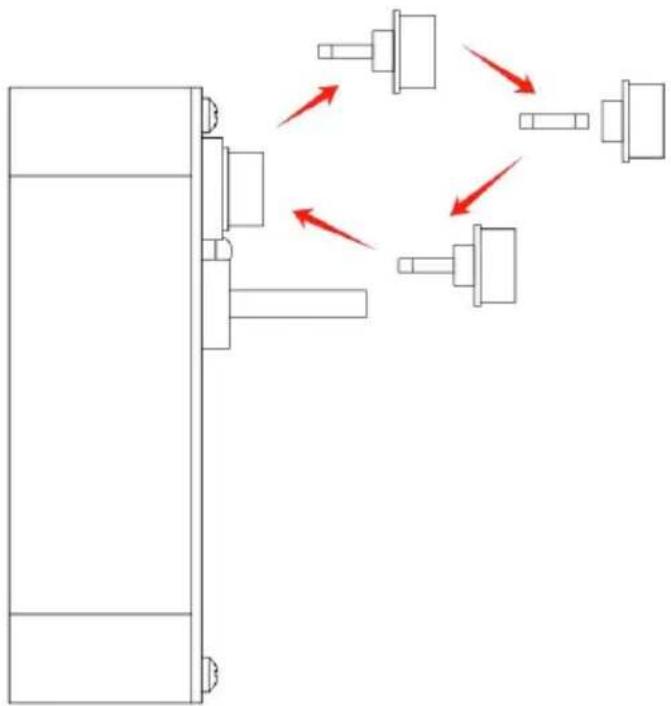

2. Vervang de zekering

Als de lader niet kan opladen, controleer dan of de uitgangszekering doorgebrand. Installeer de vervangende zekering met hetzelfde type en dezelfde specificaties als hieronder en zorg ervoor dat de zekering stevig in de zekeringhouder vastzit.

1. Bedek de oplader en de inlaat niet tijdens het opladen.
2. Plaats de oplader op een plek waar kinderen er niet bij kunnen.
3. Laad op in een binnenruimte met goede ventilatie en warmte Dissi is verboden. Opladen is verboden in vochtige ruimtes, bij hoge temperaturen of in de buurt van ontvlambare, explosieve gassen.

Er bestaat gevaar voor hoge spanning in de behuizing van de oplade Haal deze daarom niet zonder toestemming uit elkaar.

1. Voor verliezen die ontstaan doordat het apparaat niet volgens de gebruiksaanwijzing wordt bediend, aanvaardt de fabrikant geen enkele aansprakelijkheid.

2. Als de stroomonderbreker eruit springt terwijl u de oplader gebruikt, schakel dan alle andere elektrische apparaten uit.

3. Door de daling van de netspanning begint de laadstroom af te ne naarmate de maximale laadspanning wordt bereikt.

4. Als de batterij niet wordt opgeladen of nadat het opladen is voltocer dan voor dat u de DC-aansluiting en de AC-aansluiting loskoppelt

Fenomeen	Oorzaak	Oplossing
Nadat de lader en de accu zijn aangesloten, werkt de lader niet o brandt LED2 groen.	Aansluiten in omgekeerde richting, uitgangszekering doorgebrand.	Vervang de zekering en slu de lader en de accu vervolgens correct aan.
	Als de omgekeerde richting wordt aangesloten, heeft het relais geen werking.
De batterij is niet volledig opgeladen, maar LED2 knippert afwisselend rood en groen.	Oplader en accu zijn losgekoppeld.	Sluit de lader en de accu weer aan.
	Oververhitte lader, in thermische beveiligingsmodus en stand-by.	Koellader: de lader kan automatisch weer werken al de temperatuur daalt.
Nadat ik de lader op netstroom heb aangesloten, werkt de lader niet en gaan de twee LED-lampjes 1 niet branden.	Stekker zit los, oplad kan niet op het lichtr worden aangesloten.	Sluit de AC-kabel weer aan en controleer of deze in o is.
	Oplader is beschadigd	Stuur de oplader ter repara terug naar uw lokale deale Er zit hoogspanning in de oplader, maak de oplader daarom niet zelf open.
Model	Lijst met accessoires
UY240-LF1210	1. Adapterkabel * 12. Netsnoer * 13. Verzekeringsbuis * 24. Gebruiksaanwijzing * 1
UY240-HF1210
UY360-LF1220
UY360-HF1220
