MANUALE UTENTE UY360-HF1220 Vevor

( Le immagini sono solo a scopo illustrativo. Il prodotto potrebbe diffi

Queste sono le istruzioni originali, si prega di leggere attentamente tu le istruzioni del manuale prima di utilizzare il prodotto. VEVOR si ris piena interpretazione del manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in caso di aggiornamenti tecnologici o software relativi a nostro prodotto.

	Avvertenza: per ridurre il rischio di lesioni, l'utente deve legge attentamente il manuale di istruzioni.
	Questo dispositivo è conforme alla Parte 15 delle Norme FC funzionamento è soggetto alle seguenti due condizioni: (1) qu dispositivo non deve causare interferenze dannose e (2) ques dispositivo deve accettare qualsiasi interferenza ricevuta, compri quelle che potrebbero causare un funzionamento indesiderato.
	Questo prodotto è soggetto alle disposizioni della Direttiva Eu 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata nell'Unione Europea. Questo si applica al prodotto e a tutti g accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i no rifiuti domestici, ma devono essere conferiti presso un punto raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

WARNING

Il presente Manuale operativo contiene informazioni sulla sicurezza e

avvertenze. Leggere attentamente prima di caricare.

1. LEGGERE E COMPRENDERE TUTTE LE INFORMAZIONI DI SICUREZZA PRIMA DI UTILIZZARE QUESTO PRODOTTO. La mancata Il mancato rispetto di queste istruzioni di sicurezza può causare SCOS ELETTRICHE, ESPLOSIONI, INCENDI, che possono provocare LESIONI GRAVI, MORTE o DANNI ALLA PROPRIETÀ.

2. Scossa elettrica. Il prodotto è un dispositivo elettrico che può provo scosse elettriche e lesioni gravi. Non tagliare i cavi di alimentazione. immergere in acqua o bagnare.

3. Esplosione. Monitoraggio non presidiato, batterie incompatibili o danneggiate possono esplodere se utilizzate con il prodotto. Non lascia prodotto incustodito durante l'uso. Non tentare di avviare una batteria danneggiata o congelata con i cavi. Utilizzare il prodotto solo con bat della tensione consigliata. Utilizzare il prodotto in aree ben ventilate.

4. Incendio. Il prodotto è un dispositivo elettrico che emette calore e causare ustioni. Non coprire il prodotto. Non fumare né utilizzare alcui fonte di scintille elettriche o fiamme durante l'utilizzo del prodotto. Ten prodotto lontano da materiali combustibili.
5. Per poter essere utilizzato, la spina deve essere inserita in una pr dotata di messa a terra.

OVERVIEW

Grazie al controllo CPU e alla tecnologia PFM, il caricabatterie offre vantaggi quali elevata efficienza, buona stabilità, basse emissioni di carbonio e risparmio energetico. Modalità di carica a tre sezioni: il co automatico e preciso della corrente e della tensione di carica garantisi che la batteria sia completamente carica e non sovraccarica. La durat della batteria sarà preservata.

LED INDICATOR

	LED1 (colore ross o)	LED2 (colore bianco)	Stato del caricabatterie
Stato LED	ROSSO	VERDE	Standby o pieno
	ROSSO	ROSSO	Ricarica

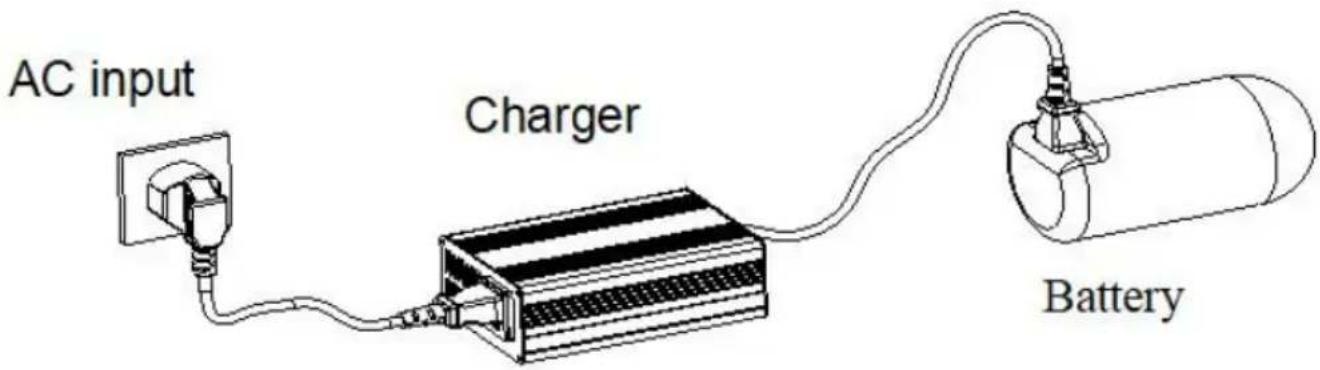

HOW TO CONNECT

1. Prima dell'uso, controllare attentamente le specifiche della batteria e assicurarsi che la batteria corrisponda alla modalità di carica.
2. Collegare il terminale ad anello del caricabatterie alle batterie, posit con positivo e negativo con negativo.
3. Collegare la spina CA alla rete elettrica.

ELECTRONIC CHARACTERISTICS

Articolo		Modello UY240-LF 1210	UY240- H F1210
Produzione	Tensione di carica	14,6 V	14,6 V
	Corrente di carica	10 A ±5%
	fluttuazione di tensione	±0,3 V
	Tensione di ondulazione	≤2%VOUT MAX
Ingresso	Gamma di tensione	100-120 V CA	220-240 V CA
	Gamma di frequenza	60 Hz	50 Hz
	Efficienza	≥8 0 %
	Corrente di ingresso(tipo)	2,3 A/115 V CA	1. 4 A/230 V CA
	Vomito (tipo)	AVVIAMENTO A FREDDO ≤50A a 230 AC
	Corrente di dispersione	<0,75 mA
Articolo		Modello UY360-LF 1220	UY360- H F1220
Produzione	Tensione di carica	14,6 V	14,6 V
	Corrente di carica	20A ±5%
	fluttuazione di tensione	±0,3 V
	Tensione di ondulazione	≤2%VOUT MAX
Ingresso	Gamma di tensione	100-120 V CA	220-240 V CA
	Gamma di frequenza	60 Hz	50 Hz
	Efficienza	≥8 0 %
	Corrente di ingresso (tipo)	4. 6 A/115 V CA	2. 7 A/230 V CA
	Vomito (tipo)	AVVIAMENTO A FREDDO ≤50A a 230 AC
	Corrente di dispersione	<0,75 mA

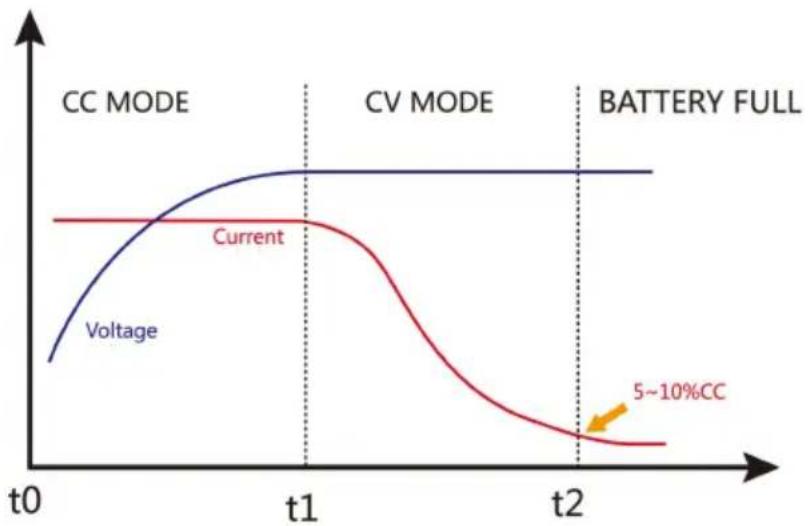

CHARGE CURVE

1. Fase a corrente costante (CC) T 0 : il caricabatterie eroga la massima corrente di uscita per una ricarica rapida. La fase termina automaticamente quando la tensione della batteria raggiunge la tensione di carica massima.

2. Fase T1 a tensione costante (CV) : il caricabatterie mantiene la tensiò uscita al livello di carica completa mentre la corrente di carica diminuisce gradualmente. La carica termina quando la corrente scende al 5 % -10 % d' valore massimo, punto in cui la batteria è considerata completamente carica.

3. T 2 Batteria carica Fase : batteria con carica di mantenimento a bassa corrente .

MAINTENANCE

ATTENZIONE: Prima di effettuare le seguenti operazioni, assicurarsi ch caricabatterie sia scollegato dalla batteria e dalla rete elettrica.

1. Manutenzione ordinaria

2. Rimuovere regolarmente la polvere dalle prese d'aria e dalla ventola per garantire una buona dissipazione del calore da parte del caricaba
   o Pulire periodicamente la custodia con un panno imbevuto di alcol.

3. Non utilizzare o conservare il caricabatterie in un luogo umido o c temperature elevate.

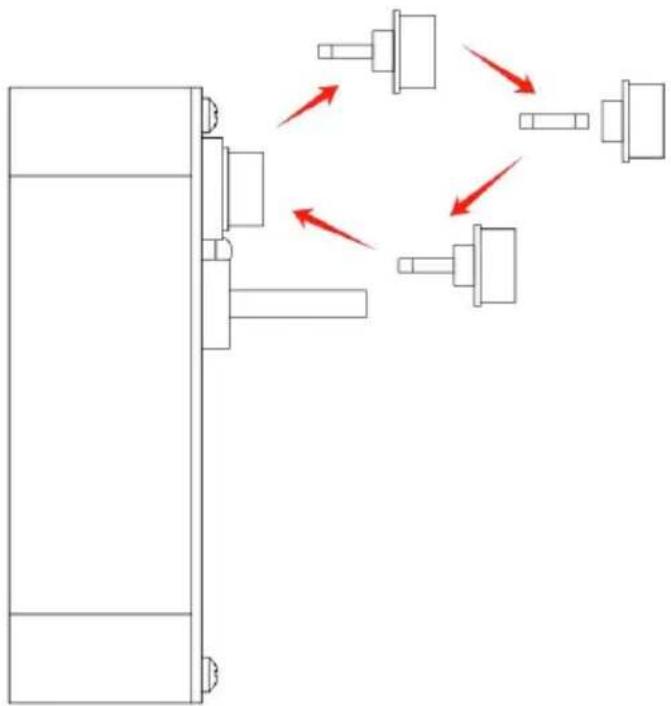

4. Sostituire il fusibile

Se il caricabatterie non riesce a caricare, verificare se il fusibile di un bruciato o meno. Installare un fusibile sostitutivo con lo stesso tipo stesse specifiche come segue e assicurarsi che il fusibile sia fissato saldamente nel portafusibile.

MATTERS NEED ATTENTION

1. Non coprire il caricabatterie o la presa durante la ricarica.
2. Il caricabatterie deve essere posizionato in un luogo fuori dalla poi dei bambini.
3. Si prega di caricare in un'area interna con buona ventilazione e c dissipazione è. È vietata la ricarica in ambienti umidi, con temperature elevate o in presenza di gas infiammabili o esplosivi.

Pericolo di alta tensione nel caricabatterie: non smontarlo se non autorizzato.

1. Il produttore non si assume alcuna responsabilità per eventuali perché causate dal mancato rispetto delle istruzioni riportate nel manuale d'uso

2. Se l'interruttore automatico scatta durante l'utilizzo del caricabatterie, spegnere gli altri apparecchi elettrici.

3. A causa della caduta di tensione di linea, la corrente di carica in diminuire man mano che si avvicina alla tensione di carica massima.

4. Non in carica o dopo il completamento della carica, assicurarsi di scollegare il terminale CC e il terminale CA.

Fenomeno	Causa	Soluzione
Dopo aver collegato i caricabatterie alla batteria, il caricabatterie non funziona oppure il LED2 diventa verde.	Collegamento inverso, fusibile di uscita bruciato.	Sostituire il fusibile e quindi collegare correttamente il caricabatteria e la batteria.
	Collegamento inverso, il relè non ha alcuna azione.
La batteria non è completamente carica, ma il LED2 lampeggia tra rosso e verde.	Caricabatterie e batteria scollegati.	Ricollegare il caricabatterie la batteria.
	Il caricabatterie si surriscalda, entra in modalità di protezione termica e standby.	Caricabatterie raffreddante: il caricabatteria può riprendere a funzionare automaticamente quando la temperatura si abbassa.
Dopo aver collegato i caricabatterie all'alimentazione CA, il caricabatterie non funziona e i due LED non si accendono.	Spina allentata, il caricabatterie non si collega all'alimentazione CA.	Ricollegare il cavo CA e accertarsi che sia a posto.
	Il caricabatterie è danneggiato	Inviare il caricabatterie al rivenditore locale per la riparazione. All'interno del caricabatterie è presente alt tensione, si prega di non aprirlo personalmente.
Modello	Elenco degli accessori
ModelloUY240-LF1210	1. Cavo adattatore * 12. Cavo di alimentazione * 13. Tubo assicurativo * 24. Manuale di istruzioni * 1
ModelloUY240-HF1210
ModelloUY360-LF1220
ModelloUY360-HF1220

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD Nuovo Galles del Sud 2122 Australia

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730
