Type de produit	Moteur électrique à courant continu sans balais
Modèle	BY1020D
Marque	Vevor
Tension nominale	36 V CC
Puissance maximale	500 W
Vitesse nominale	3500 tr/min
Couple nominal	2,5 Nm
Courant nominal	28 A
Vitesse à vide	4700 tr/min
Courant à vide	≤ 4 A
Rendement	≥ 85 %
Rapport de réduction	11:64
Charge maximale	100 kg
Dimensions (L × l × h)	124 × 107 × 112 mm
Poids du moteur	2,85 kg
Poids du contrôleur	0,5 kg
Domaine d'application	Petite voiture électrique, vélo électrique, kart, scooter
Type de batterie recommandée	Batterie au plomb (12-20 Ah), compatible lithium
Protection contre les sous-tensions	29 V
Température de fonctionnement	-40 à 60 °C
Matériaux	Métal et plastique technique
Garantie	Assistance technique et certificat de garantie électronique

FOIRE AUX QUESTIONS - BY1020D Vevor

Quels types de batteries puis-je utiliser avec le moteur BY1020D ?

Il est recommandé d'utiliser des batteries au plomb de 12 à 20 Ah. Les batteries au lithium sont également compatibles, à condition que la tension et la puissance correspondent au kit. La tension de la batterie doit être de 36 V CC, avec une tolérance de surtension de +10 %.

Comment connecter la batterie au contrôleur ?

Connectez la borne positive de la batterie au fil rouge épais du contrôleur et la borne négative au fil noir épais. Ne pas inverser les polarités, car cela brûlerait le contrôleur. Une petite étincelle lors de la connexion est normale.

Que faire si le moteur ne démarre pas après l'installation ?

Vérifiez d'abord que la serrure électronique (fils orange et rouge) est bien connectée. Assurez-vous que la batterie est suffisamment chargée (tension supérieure à 29 V). Vérifiez également que toutes les connexions sont correctes et que les broches ne sont pas pliées.

Comment installer la clé de contact ?

La serrure électrique (fils orange et rouge) doit être connectée. Vous pouvez utiliser une clé électronique ou simplement court-circuiter les deux fils orange et rouge. C'est la dernière étape de l'installation.

Comment régler la vitesse du moteur ?

Le kit dispose d'une fonction de sélection de vitesse. Par défaut, la vitesse est sur 2. Pour passer en vitesse 3, court-circuitez les fils bleu et noir. Pour la vitesse 1, court-circuitez les fils jaune et noir.

Quelle est la procédure de maintenance du moteur ?

Installez le moteur dans un endroit sec, sans poussière et bien ventilé. Vérifiez régulièrement les connexions et serrez les vis si nécessaire. Nettoyez la poussière avec un chiffon sec. Ne pas utiliser d'eau ou de solvants.

Puis-je utiliser ce moteur pour un projet de kart électrique ?

Oui, le moteur BY1020D est adapté aux karts électriques, ainsi qu'aux vélos électriques, scooters et petites voitures électriques, à condition que la charge totale ne dépasse pas 100 kg.

Que faire si le contrôleur chauffe anormalement ?

Vérifiez que le contrôleur est installé dans un endroit bien ventilé et qu'il n'est pas exposé à une chaleur excessive. Assurez-vous que le courant nominal (28 A) n'est pas dépassé. Si le problème persiste, contactez le service client.

Comment inverser le sens de rotation du moteur ?

Utilisez la clé inversée optionnelle : court-circuitez les fils marron et noir pour inverser le sens de rotation du moteur.

Le moteur est-il compatible avec les réglementations FCC et CE ?

Oui, le produit est conforme à la partie 15 des règles de la FCC et à la directive européenne 2012/19/UE (DEEE). Il possède la certification de sécurité européenne.

MODE D'EMPLOI BY1020D Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

Moteur à courant continu sans balais

Modèle: BY1020D

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Moteur à courant continu sans balais

MODÈLE : BY1020D

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

Précautions de sécurité 1.1

Avertissement de sécurité

Veuillez lire attentivement avant l'utilisation.

Assurez-vous de lire tous les avertissements de sécurité et toutes les instructions avant d'utiliser le moteur.

Le non-respect des avertissements et des instructions peut entraîner un choc électrique, un incendie ou des blessures graves.

Si vous rencontrez des problèmes, veuillez communiquer avec le service client à temps pour les résoudre, votre satisfaction est notre objectif de service.

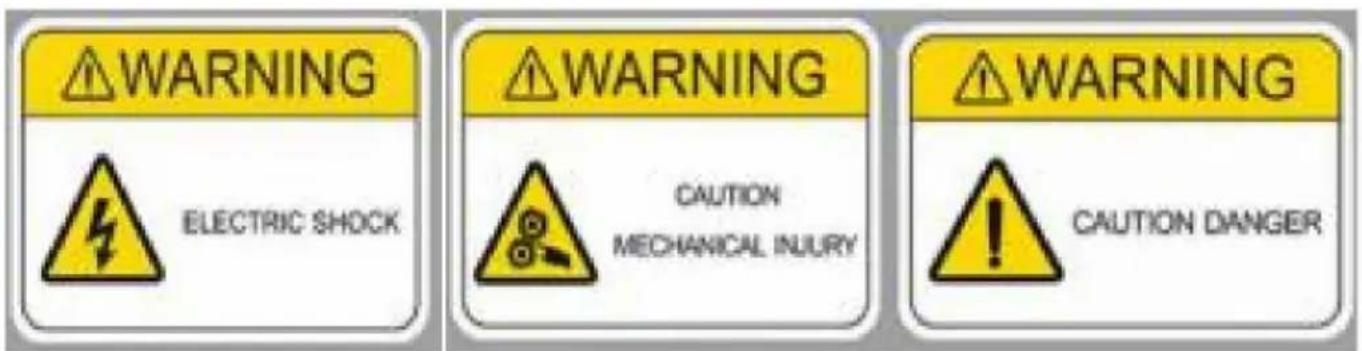

1.2 Panneau d'avertissement pour une utilisation sûre du moteur

1.3 Facteur de risque

1) Dommages mécaniques

2) Recevez une décharge électrique

3) Collision par extrusion

4) Impact de l'objet

5) Autres blessures

1.4 Considérations opérationnelles et déclencheurs d'accidents de la route non liés au travail

1) Vérifiez si tous les accessoires sont bien connectés et non desserrés, vérifiez si les broches de chaque connecteur sont pliées et vérifiez visuellement si chaque interface est conforme aux instructions du manuel de câblage et si la connexion est correcte. Pour éviter les erreurs d'écriture et la gravure du contrôleur.

2) Il est recommandé d'utiliser des batteries au plomb. Les batteries au lithium peuvent également fonctionner (notez que la tension et la puissance de la batterie correspondent à la puissance du kit). La capacité de batterie recommandée est de 12 Ah à 20 Ah. La tension de la batterie doit être compatible avec la tension du kit moteur, permettant une plage de surtension de +10 %. les bornes positives et négatives de l'alimentation doivent être correctement connectées (la borne positive est connectée à la ligne épaisse du contrôleur en rouge, et la la borne négative est connectée à la ligne épaisse du contrôleur en noir). Chargement la batterie et le contrôleur créent de petits arcs et des étincelles, ce qui est normal charge.

3) La serrure électrique de la porte (orange, rouge) doit être connectée (vous pouvez utiliser le serrure de porte électrique, ou vous pouvez raccourcir les fils orange et rouge avec des fils), ceci L'opération est la dernière étape.

4) Les accessoires en dehors de ce kit, qui appartiennent aux accessoires achetés par vous, peut ne pas correspondre au kit et doit être utilisé après la correspondance. S'il vous plaît contactez le service client à temps pour faire correspondre les kits les uns avec les autres.

1.5 Précautions et suggestions

Tous les opérateurs de machines doivent être formés et certifiés en matière de compétences électriques.

1) Avant d'ouvrir la boîte, vérifiez si l'emballage est intact, cassé et
s'il y a de l'eau. Après avoir retiré le couvercle, retirez soigneusement la poussière de la moteur.
2) Installer dans un endroit sec et sans poussière ;
3) Installer dans un endroit bien aéré ;
4) Il est installé dans un endroit large et lisse pour une utilisation quotidienne facile et entretien.

Merci pour votre lecture, si vous rencontrez encore des problèmes de fonctionnement, veuillez nous contacter service client à temps, avant de contacter le service client, veuillez fournir des informations claires les photos prises par la plaque signalétique du moteur et du contrôleur fournissent des photos claires et des vidéos claires du câblage des accessoires connectés à chaque prise du contrôleur, vous devez voir clairement la couleur de chaque fil et la couleur de la ligne d'accessoires.

Afin de vous fournir une solution plus pratique et plus rapide.

INFORMATIONS TECHNIQUES

PARAMÈTRES DE PERFORMANCE DU MOTEUR BY1020D

Paramètre	Valeur numérique
Tension nominale	36 V CC
Puissance maximale	500 W
Vitesse nominale	3500 tr/min
Couple nominal	2,5 Nm
Courant nominal	28A
Vitesse à vide	4700 tr/min
Courant à vide	≤4A
Efficacité du moteur	≥85%
Numéro de pignon	T8F-11T
Filetage de vis	M8*1,25 Serrez le filetage à gauche (chauffez à 80 pendant 1 à 2 minutes, faites pivoter vers la droite et retirez)
Rapport de réduction	11T:64T
Poids de la charge	≤100KG
Taille	124 mm × 107 mm × 112 mm
Poids	2,85 kg
Domaine d'application	Petite voiture électrique, Vélo électrique, Kart électrique, Scooter électrique......

PARAMÈTRES DE PERFORMANCE DU BY12WF02-F CONTRÔLEUR

Paramètre Valeur numérique
Tension nominale	36 V CC
Puissance maximale	500 W
Courant nominal 28A
Frein NIVEAU FAIBLE DE FREIN
Protection contre les sous-tensions	29V
Température de fonctionnement	-40 ~60
Taille	178 mm × 81 mm × 47 mm
Poids	0,5 kg

LISTE DE CONFIGURATION

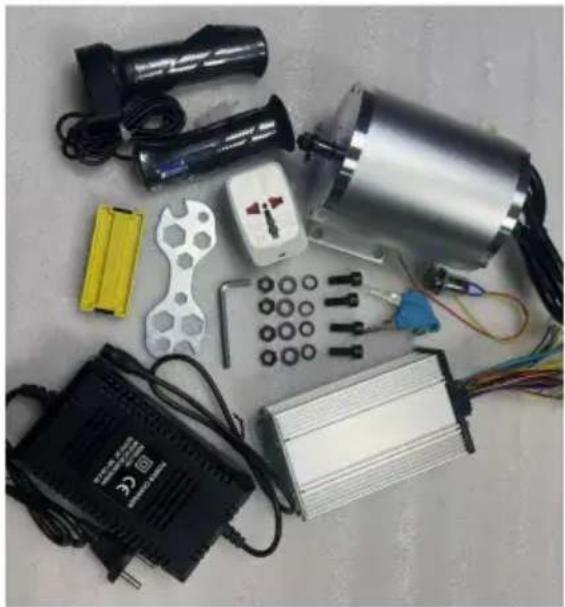

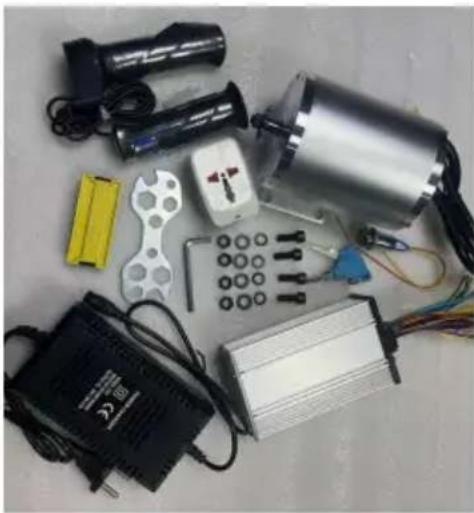

Liste de configuration1. Moteur2. Le responsable du traitement3. Manette des gaz4. Chargeur5. Clé électronique6. Boîte de câblage7. Matériel8. outils Convertisseur universel de prise

PROCÉDURE D'INSTALLATION

Étape 1
	Même couleur des deux côtés
Étape 2
	Tension : DC36V-41V1. Rouge : 36v+2. Noir : 36 V - Le positif et le négatif ne peuvent pas être mal connectés,sinon ça va brûler le contrôleur.Il peut y avoir une légère étincelle lors de la connexion, ce qui est un phénomènenormal de mise sous tension.
Étape 3
	Accélérateur (Appuyez sur l'accélérateur) :1. Rouge : +4,3 V2. Noir : GND3. Gris : signal
	Serrure électrique :1. Rouge : p+2. Orange : VCC

Instructions pour d'autres fonctions

Veuillez acheter vous-même les accessoires nécessaires
	Port de charge : (tension d'entrée du chargeur AC220)Rouge : entrée DC36VNoir : entrée - Lesbornes positives et négatives doivent être correctement connectées.
	Clé inversée : Interrupteur marron et noir court, inverse

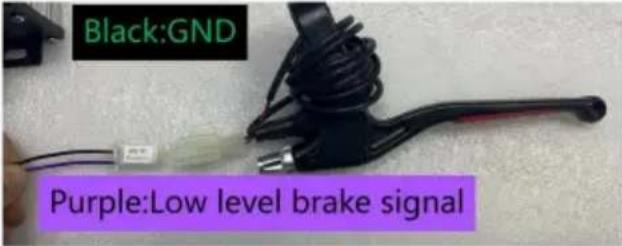

	Voyant lumineux : Connectez l'affichage du niveau de batterie.Il peut également être utilisé comme DC36Vsortie de tension pour alimenter la lumière DC36VLes bornespositives Step 3 et négativesFreins :Connector le frein électroniquepour réaliser la fonction de mise hors tension de lapuissance de freinage.
	3 Vitesse : La vitesse par défaut est 2. Leles lignes bleues et noires sontcourt-circuité à 3 vitesses, et les lignes jauneet noire sont court-circuitées à 1vitesse

La serrure électronique doit être ouverte. Lorsque la serrure électronique est ouverte, la l'accélérateur est tourné et le moteur ne fonctionne pas

Raison:

Batterie La batterie est trop faible et n'atteint pas la tension de fonctionnement requise Solution:

1. Chargement ;
2. Sélectionnez une batterie avec la tension de fonctionnement correspondante ;
3. Vérifiez si chaque fiche est correctement connectée et si les bornes connectées sont connectées de manière fiable, afin d'éviter tout dysfonctionnement dû à une connexion incorrecte ou à un mauvais contact.

Conforme à la certification de sécurité européenne.

ÉLIMINATION CORRECTE

Ce produit est soumis aux dispositions de la directive européenne 2012/19/UE. Le symbole représentant une poubelle à roulettes barrée indique que le produit nécessite une collecte séparée des déchets dans le

Union européenne. Cela s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être jetés avec les déchets ménagers normaux, mais doivent être apportés à un point de collecte pour le recyclage des appareils électriques et électroniques. appareils.

Informations FCC :

ATTENTION : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur à utiliser l'équipement !

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : 1)

Ce produit peut provoquer des interférences nuisibles.

2) Ce produit doit accepter toute interférence reçue, y compris celles qui peuvent provoquer un fonctionnement indésirable.

AVERTISSEMENT : Les changements ou modifications apportés à ce produit non expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à utiliser le produit.

Remarque : ce produit a été testé et jugé conforme aux limites d'un appareil numérique de classe B conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans un environnement résidentiel installation.

Ce produit génère, utilise et peut émettre de l'énergie radioélectrique. S'il n'est pas installé et utilisé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie qu'aucune interférence ne se produira dans une installation particulière. Si ce produit provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant le produit, l'utilisateur est encouragé à essayer de corriger l'interférence en prenant une ou plusieurs des mesures suivantes.

- Réorienter ou déplacer l'antenne de réception.

• Augmenter la distance entre le produit et le récepteur.
• Branchez le produit sur une prise d'un circuit différent de celui auquel le le récepteur est connecté.
• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200 000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITÉE.

Maison du Centurion, route de Londres,

Assistance technique et certificat de garantie

électronique www.vevor.com/support
