Produkttyp	Bürstenloser Gleichstrom-Elektromotor
Modell	BY1020D
Marke	Vevor
Nennspannung	36 V DC
Maximale Leistung	500 W
Nenndrehzahl	3500 U/min
Nenndrehmoment	2,5 Nm
Nennstrom	28 A
Leerlaufdrehzahl	4700 U/min
Leerlaufstrom	≤ 4 A
Wirkungsgrad	≥ 85 %
Untersetzungsverhältnis	11:64
Maximale Belastung	100 kg
Abmessungen (L × B × H)	124 × 107 × 112 mm
Motorgewicht	2,85 kg
Gewicht des Controllers	0,5 kg
Anwendungsbereich	Kleines Elektroauto, E-Bike, Kart, Roller
Empfohlener Batterietyp	Bleiakku (12-20 Ah), kompatibel mit Lithium
Unterspannungsschutz	29 V
Betriebstemperatur	-40 bis 60 °C
Materialien	Metall und technischer Kunststoff
Garantie	Technische Unterstützung und elektronisches Garantiezertifikat

Häufig gestellte Fragen - BY1020D Vevor

Welche Batterietypen kann ich mit dem Motor BY1020D verwenden?

Es wird empfohlen, Bleiakkus von 12 bis 20 Ah zu verwenden. Lithium-Batterien sind ebenfalls kompatibel, sofern Spannung und Leistung zum Kit passen. Die Batteriespannung muss 36 V DC betragen, mit einer Überspannungstoleranz von +10 %.

Wie schließe ich die Batterie an den Controller an?

Verbinden Sie den Pluspol der Batterie mit dem dicken roten Kabel des Controllers und den Minuspol mit dem dicken schwarzen Kabel. Polung nicht verkehren, da sonst der Controller durchbrennt. Ein kleiner Funken beim Anschließen ist normal.

Was tun, wenn der Motor nach dem Einbau nicht anläuft?

Überprüfen Sie zuerst, ob das elektronische Schloss (orangefarbene und rote Drähte) richtig angeschlossen ist. Stellen Sie sicher, dass die Batterie ausreichend geladen ist (Spannung über 29 V). Prüfen Sie auch, ob alle Verbindungen korrekt sind und die Stifte nicht verbogen sind.

Wie installiere ich den Zündschlüssel?

Das elektrische Schloss (orangefarbene und rote Drähte) muss angeschlossen werden. Sie können einen elektronischen Schlüssel verwenden oder einfach die beiden orangefarbenen und roten Drähte kurzschließen. Dies ist der letzte Schritt der Installation.

Wie stelle ich die Motorgeschwindigkeit ein?

Das Kit verfügt über eine Geschwindigkeitsauswahlfunktion. Standardmäßig ist die Geschwindigkeit auf 2 eingestellt. Um auf Geschwindigkeit 3 umzuschalten, schließen Sie die blauen und schwarzen Drähte kurz. Für Geschwindigkeit 1 schließen Sie die gelben und schwarzen Drähte kurz.

Wie ist die Wartungsprozedur für den Motor?

Installieren Sie den Motor an einem trockenen, staubfreien und gut belüfteten Ort. Überprüfen Sie regelmäßig die Verbindungen und ziehen Sie bei Bedarf die Schrauben nach. Reinigen Sie Staub mit einem trockenen Tuch. Kein Wasser oder Lösungsmittel verwenden.

Kann ich diesen Motor für ein Elektro-Kart-Projekt verwenden?

Ja, der Motor BY1020D eignet sich für Elektro-Karts sowie für E-Bikes, Roller und kleine Elektroautos, sofern die Gesamtlast 100 kg nicht überschreitet.

Was tun, wenn der Controller übermäßig heiß wird?

Stellen Sie sicher, dass der Controller an einem gut belüfteten Ort installiert ist und keiner übermäßigen Hitze ausgesetzt ist. Achten Sie darauf, dass der Nennstrom (28 A) nicht überschritten wird. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie kehre ich die Drehrichtung des Motors um?

Verwenden Sie den optionalen Umkehrschalter: Schließen Sie die braunen und schwarzen Drähte kurz, um die Drehrichtung des Motors umzukehren.

Ist der Motor mit den FCC- und CE-Vorschriften kompatibel?

Ja, das Produkt entspricht Teil 15 der FCC-Bestimmungen und der europäischen Richtlinie 2012/19/EU (WEEE). Es besitzt die europäische Sicherheitszertifizierung.

BEDIENUNGSANLEITUNG BY1020D Vevor

PROBLEME UND LÖSUNGEN

Phänomen:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Bürstenloser Gleichstrommotor

Modell: BY1020D

Wir sind stets bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen lediglich eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen können, und gelten nicht unbedingt für alle von uns angebotenen Werkzeugkategorien. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Top-Marken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Bürstenloser Gleichstrommotor

MODELL: BY1020D

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Sicherheitsvorkehrungen

1.1 Sicherheitshinweis: Bitte

vor Inbetriebnahme sorgfältig lesen.

Lesen Sie unbedingt alle Sicherheitswarnungen und Anweisungen, bevor Sie den Motor in Betrieb nehmen. Die Nichtbeachtung der Warnungen und Anweisungen kann zu Stromschlägen, Bränden oder schweren Verletzungen führen.

Wenn Sie auf Probleme stoßen, wenden Sie sich bitte rechtzeitig an den Kundendienst, um diese zu lösen. Ihre Zufriedenheit ist unser Serviceziel.

1.2 Warnzeichen für den sicheren Betrieb des Motors

1.3 Risikofaktor

1) Mechanischer Schaden 2) Elektrischer Schlag 3) Extrusionskollision 4) Objekteinwirkung 5) Andere Verletzungen

1.4 Betriebliche Aspekte und Auslöser von Kraftfahrzeug-Nichtberufsunfällen

1) Überprüfen Sie, ob alle Zubehörteile fest und nicht locker angeschlossen sind, prüfen Sie, ob die Stifte in jedem Stecker verbogen sind, und überprüfen Sie visuell, ob jede Schnittstelle den Anweisungen im Verdrahtungshandbuch entspricht und ob die Verbindung korrekt ist. Um Schreibfehler und das Verbrennen des Controllers zu vermeiden.

2) Es wird empfohlen, Bleibatterien zu verwenden. Lithiumbatterien können auch funktionieren (Beachten Sie, dass die Batteriespannung und die Batterieleistung mit der Kit-Leistung übereinstimmen). Die empfohlene Batteriekapazität beträgt 12AH-20AH. Die Batteriespannung muss der Motor-Kit-Spannung entsprechen und einen Überspannungsbereich von +10% ermöglichen. Die Plus- und Minuspol des Netzteils müssen korrekt angeschlossen sein (der Pluspol wird mit der dicken roten Leitung des Controllers verbunden, und der Minuspol wird mit der dicken schwarzen Leitung des Controllers verbunden). Beim Laden der Batterie und des Controllers entstehen kleine Lichtbögen und Funken, was normal ist.

3) Das elektrische Türschloss (orange, rot) muss angeschlossen sein (Sie können das elektrische Türschloss anschließen, oder Sie können die orangefarbenen und roten Drähte mit Drähten verkürzen). Diese Operation ist der letzte Schritt.

4) Das Zubehör außerhalb dieses Kits, das zum Zubehör gehört, das von

Ihnen passt möglicherweise nicht zum Kit und muss nach dem Matching verwendet werden. Bitte kontaktieren Sie rechtzeitig den Kundenservice, um die Kits aufeinander abzustimmen.

1.5 Vorsichtsmaßnahmen und Vorschläge

Alle Maschinenbediener sollten über eine Ausbildung und einen Nachweis für elektrische Fähigkeiten verfügen.

1) Überprüfen Sie vor dem Öffnen der Verpackung, ob die Verpackung intakt, beschädigt und ob Wasser vorhanden ist. Entfernen Sie nach dem Entfernen der Abdeckung vorsichtig den Staub vom Motor.

2) An einem trockenen, staubfreien Ort installieren;

3) An einem gut belüfteten Ort installieren;

4) An einem breiten und glatten Ort installieren, um die tägliche Bedienung und Wartung zu erleichtern.

Vielen Dank für Ihre Lektüre. Wenn Sie weiterhin Betriebsprobleme haben, kontaktieren Sie bitte rechtzeitig den Kundenservice. Bevor Sie den Kundenservice kontaktieren, machen Sie bitte klare Fotos vom Typenschild des Motors und des Controllers sowie klare Fotos und

klare Videos der Zubehörverkabelung, die an jeden Stecker des Controllers angeschlossen ist. Sie müssen die Farbe jedes Kabels und die Farbe der Zubehörleitung deutlich erkennen.

Um Ihnen eine bequemere und schnellere Lösung zu bieten.

TECHNISCHE DATEN LEISTUNGSPARAMETER DES BY1020D-MOTORS

Parameter	Zahlenwert
Nennspannung	36 V Gleichstrom
Maximale Wattzahl	500 W
Nenndrehzahl	3500 U/min
Nenndrehmoment	2,5 Nm
Nennstrom	28A
Leerlaufdrehzahl	4700 U/min
Leerlaufstrom	ÿ4A
Motoreffizienz	ÿ85 %
Kettenradnummer	T8F-11T
Schraubengewinde	M8*1.25Linksgewinde festziehen (80 °C erhitzen für 1–2 Minuten, nach rechts drehen und herausnehmen)
Untersetzungsgetriebe	11T:64T
Gewicht laden	ÿ100 kg
Größe	124 mm × 107 mm × 112 mm
Gewicht	2,85 kg
Einsatzbereich	Kleines Elektroauto, Elektrofahrrad, Elektro-Gokart, Elektroroller ...

LEISTUNGSPARAMETER VON BY12WF02-F REGLER

	ZahlenwertParameter
Nennspannung	36 V Gleichstrom
Maximale Wattzahl	500 W
Nennstrom 28A
Bremse BREMSE NIEDRIGER LEVEL
Unterspannungsschutz	29 V
Arbeitstemperatur	-40 y ~60 y
Größe	178 mm × 81 mm × 47 mm
Gewicht	0,5 kg

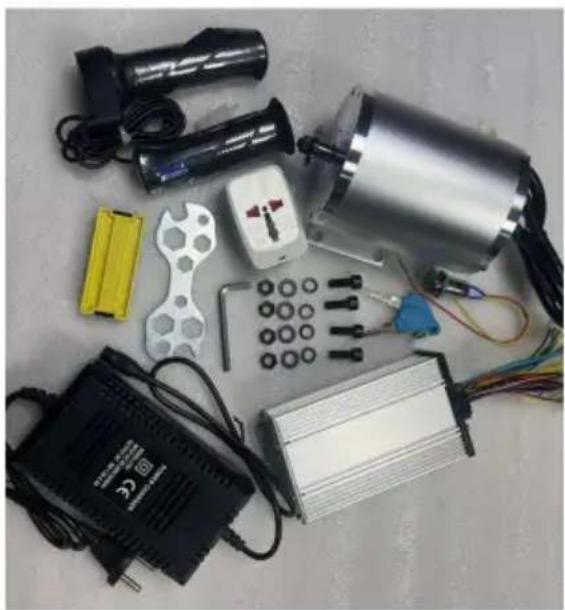

KONFIGURATIONSLISTE

Konfigurationsliste1. Motor2. Verantwortlicher3. Gas geben4. Ladegerät5. Elektronischer Schlüssel6. Anschlussdose7. Hardware8. Werkzeuge Stecker Universalkonverter

INSTALLATIONSVORGEHENSWEISE

Schritt 1
	Gleiche Farbe auf beiden Seiten
Schritt 2
	Spannung: DC36V-41V1. Rot: 36 y V+2. Schwarz: 36V- Positiv und negativ können nicht falsch angeschlossen werden, Andernfalls wird der Controller durchbrennen. Beim Anschließen kann es zu leichten Funken kommen. Dies ist ein normales Phänomen beim Einschalten.
Schritt 3
	Gas geben (Gas geben):1. Rot: +4,3 V2. Schwarz: Masse3. Grau: Signal
	Elektroschloss:1. Rot: p+ 2.Orange: VCC

Hinweise zu weiteren Funktionen

Das benötigte Zubehör erwerben Sie bitte selbst
	Ladeanschluss: (Ladegerät-Eingangsspannung AC220)Rot: DC36V-EingangSchwarz: -Eingang Die Plus- und Minuspole müssen richtig angeschlossen werden.
	Reverse-Taste: Schalter braun und schwarz kurz, Rückseite
	Kontrollleuchte: Anschluss der Batteriestandsanzeige.Es kann auch als DC36V verwendet werden Spannungsausgang zur Versorgung von DC36V-Licht.Die positivenund negativen Anschlüsse Schritt 3
	Bremsen: Schließen Sie die elektronische Bremse an um die Brems-Ausschaltfunktion zu realisieren.
	3 Geschwindigkeit: Die Standardgeschwindigkeit ist 2 blaue und schwarze Linien sind kurzgeschlossen bei 3 Geschwindigkeit, und die gelben und schwarzen Linien sind kurzgeschlossen bei 1 Geschwindigkeit

HÄUFIGE PROBLEME UND ABHILFEN

Phänomen:

Das elektronische Schloss muss geöffnet werden. Wenn das elektronische Schloss geöffnet wird, wird der Gashebel gedreht und der Motor läuft nicht.

Grund:

Batterie: Die Batterie ist zu schwach und erreicht nicht die erforderliche Betriebsspannung.

Lösung:

1. 1. Laden; 2.

Wählen Sie eine Batterie mit der entsprechenden Betriebsspannung; 3.

Überprüfen Sie, ob jeder Stecker richtig angeschlossen ist und ob die angeschlossenen Anschlüsse zuverlässig verbunden sind, um Funktionsstörungen aufgrund falscher Anschlüsse oder schlechten Kontakts zu vermeiden.

Entspricht der europäischen Sicherheitszertifizierung.

KORREKTE ENTSORGUNG

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU.

Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt einer getrennten Müllentsorgung in der Europäischen Union zugeführt werden muss.

Dies gilt für das Produkt und alle Zubehörteile, die mit diesem Symbol gekennzeichnet sind.

Produkte, die so gekennzeichnet sind, dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

FCC-Informationen:

ACHTUNG: Durch Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, kann die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Bedingungen: 1) Dieses Produkt kann schädliche Störungen verursachen.

2) Dieses Produkt muss alle empfangenen Störungen tolerieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

WARNUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen in Wohngebieten bieten.

Installation.

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese auch ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es zu Störungen des Funkverkehrs kommen. Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Produkt Störungen des Radio- oder Fernsehempfangs verursacht (was durch Ein- und Ausschalten des Produkts festgestellt werden kann), wird dem Benutzer empfohlen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben.

- Empfangsantenne neu ausrichten oder verlegen.

• Vergrößern Sie den Abstand zwischen Produkt und Empfänger.
• Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den, an den das Empfänger angeschlossen ist.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.
