Motore DC senza spazzole

Modello: BY1020D

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

Motore DC senza spazzole

MODELLO: BY1020D

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Precauzioni di sicurezza

1.1 Avvertenza di sicurezza

Leggere attentamente prima dell'uso.

Prima di azionare il motore, assicurarsi di leggere tutte le avvertenze di sicurezza e tutte le istruzioni.

La mancata osservanza delle avvertenze e delle istruzioni può causare scosse elettriche, incendi o lesioni gravi.

In caso di problemi, ti preghiamo di contattare tempestivamente il servizio clienti per risolverli: la tua soddisfazione è il nostro obiettivo.

1.2 Segnale di avvertimento per il funzionamento sicuro del motore

WARNING ELECTRIC SHOCK WARNING CAUTION MECHANICAL INJURY WARNING CAUTION DANGER

1.3 Fattore di rischio

1) Danni meccanici
2) Prendere una scossa elettrica
3) Collisione di estrusione
4) Impatto sull'oggetto
5) Altri infortuni

1.4 Considerazioni operative e fattori scatenanti degli incidenti stradali non lavorativi

1) Controllare che tutti gli accessori siano collegati saldamente e non allentati, controllare che i pin di ogni plug-in siano piegati e controllare visivamente che ogni interfaccia sia coerente con le istruzioni nel manuale di cablaggio e che la connessione sia corretta. Per evitare errori di scrittura e bruciare il controller.

2) Si consiglia di utilizzare batterie al piombo. Anche le batterie al litio possono funzionare (si noti che la tensione della batteria e la potenza della batteria corrispondono alla potenza del kit). La capacità della batteria consigliata è 12AH-20AH. La tensione della batteria deve essere coerente con la tensione del kit motore, consentendo un intervallo di sovratensione del +10%.
i terminali positivo e negativo dell'alimentatore devono essere collegati correttamente
(il terminale positivo è collegato alla linea spessa del controller in rosso e il il terminale negativo è collegato alla linea spessa del controller in nero). Carica la batteria e il controller creano piccoli archi e scintille, il che è normale per ricarica.

3) La serratura elettrica della porta (arancione, rossa) deve essere collegata (è possibile utilizzare il serratura elettrica della porta, oppure è possibile accorciare i fili arancione e rosso con fili), questo l'operazione è l'ultimo passaggio.

4) Gli accessori esterni a questo kit, che appartengono agli accessori acquistati da tu, potrebbe non corrispondere al kit e deve essere utilizzato dopo l'abbinamento. Per favore contattare per tempo il servizio clienti per abbinare i kit tra loro.

1.5 Precauzioni e suggerimenti

Tutti gli operatori di macchine devono essere formati e certificati in materia di competenze elettriche.

1) Prima di aprire la scatola, controllare che il pacco sia integro, rotto e se c'è acqua. Dopo aver rimosso il coperchio, rimuovere con attenzione la polvere dal motore.

2) Installare in un luogo asciutto e privo di polvere;

3) Installare in un luogo ben ventilato;

4) È installato in un luogo ampio e liscio per un facile funzionamento quotidiano e manutenzione.

Grazie per la lettura, se riscontri ancora problemi operativi, contattaci servizio clienti in tempo, prima di contattare il servizio clienti, si prega di fornire informazioni chiare le foto scattate dalla targhetta del motore e del controller forniscono foto chiare e video chiari del cablaggio degli accessori collegato a ciascun plug-in del controller; è necessario vedere chiaramente il colore di ciascun filo e il colore della linea degli accessori.

Per offrirti una soluzione più comoda e veloce.

INFORMAZIONI TECNICHE

PARAMETRI DI PRESTAZIONE DEL MOTORE BY1020D

Parametro	Valore numerico
Tensione nominale	36 V CC
Potenza massima	500W
Velocità nominale	3500 giri/min
Coppia nominale	2,5 Nm
Corrente nominale	28A
Velocità a vuoto	4700 giri/min
Corrente a vuoto	ÿ4A
Efficienza del motore	ÿ85%
Numero di pignone	Modello T8F-11T
Filettatura della vite	M8*1.25 Stringere la filettatura a sinistra (riscaldare a 80 ÿ per 1-2 minuti, ruotare verso destra e rimuovere)
Rapporto di riduzione	11T:64T
Peso del carico	ÿ100KG
Misurare	124mm × 107mm × 112mm
Peso	2,85 kg
Campo di applicazione	Piccola auto elettrica, Bicicletta elettrica, Go-kart elettrico, Monopattino elettrico......

PARAMETRI DI PRESTAZIONE DI BY12WF02-F CONTROLLER

Parametro Valore numerico
Tensione nominale	36 V CC
Potenza massima	500W
Corrente nominale	28A
Freno FRENO BASSO LIVELLO
Protezione da sottotensione	29V
Temperatura di lavoro	-40 ~60
Misurare	178mm × 81mm × 47mm
Peso	0,5 kg

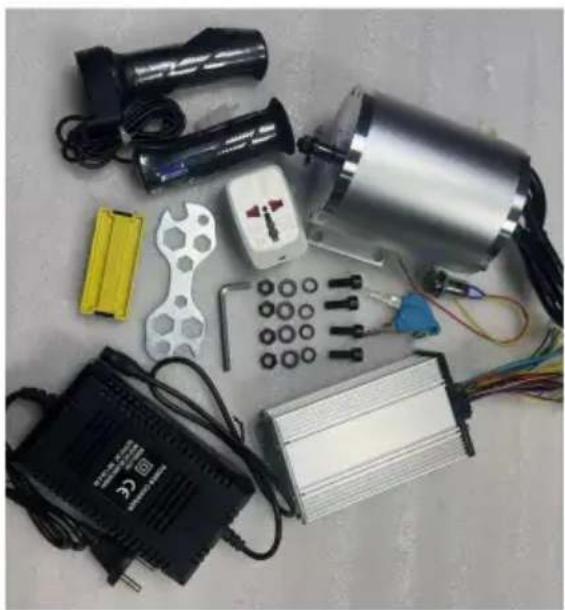

ELENCO DELLE CONFIGURAZIONI

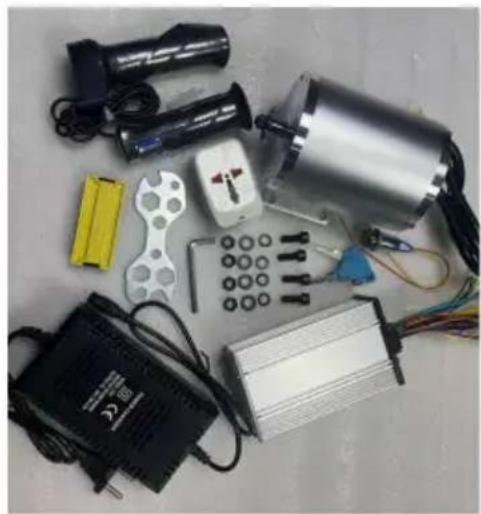

Elenco di configurazione

1. Motore
2. Il controllore
3. Acceleratore
4. Caricabatterie
5. Chiave elettronica
6. Scatola di cablaggio
7. Attrezzatura
8. Strumenti Convertitore universale di spina

PROCEDURA DI INSTALLAZIONE

Passo 1

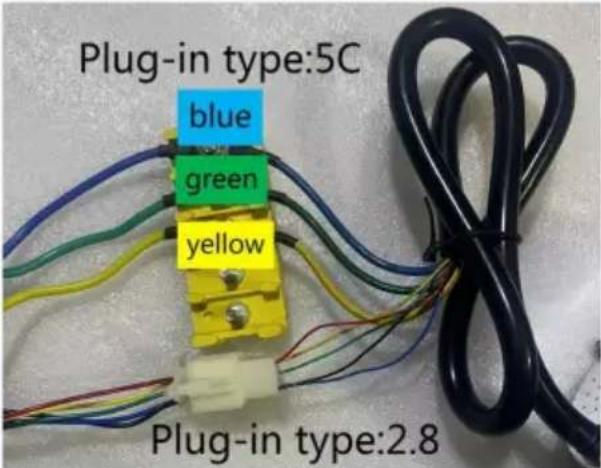

	Stesso colore su entrambi i lati
Passo 2

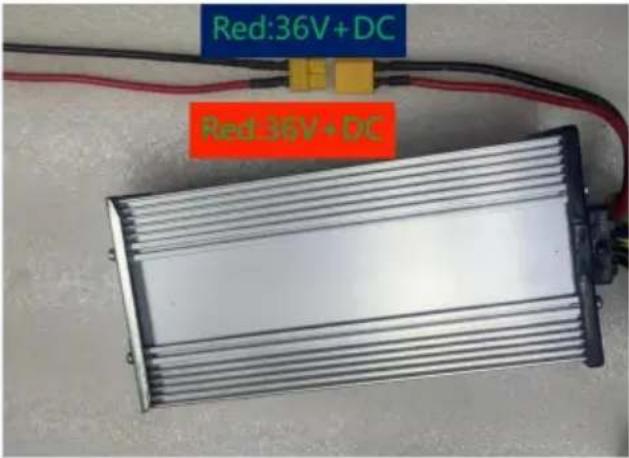

	Tensione: DC36V-41V1. Rosso: 36v+2. Nero: 36 V - Positivo e negativo non posso essere collegati in modo errato,altrimenti brucerà il controller.Durante il collegamento potrebbe verificarsi una leggera scintilla, il che è un fenomeno normale all'accensione.
Passo 3

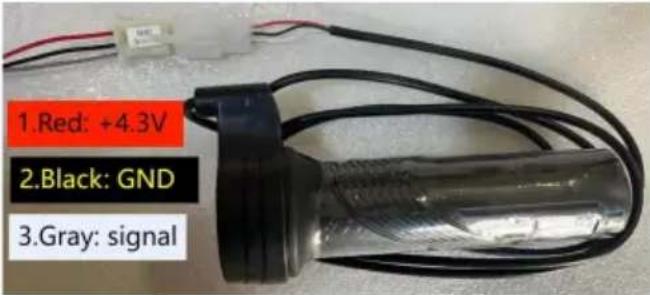

	Acceleratore (Premere sull'acceleratore):1. Rosso: +4,3 V2. Nero: GND3. Grigio: segnale

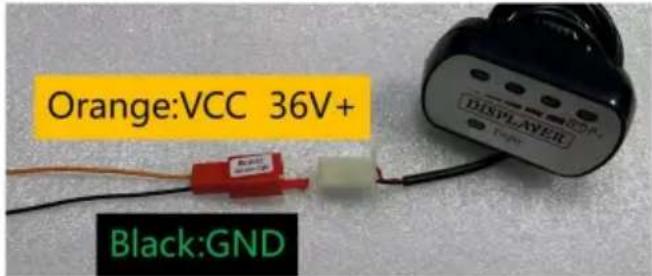

	Serratura elettrica:1. Rosso: p+ 2.Arancione: VCC

Istruzioni per altre funzioni

Si prega di acquistare autonomamente gli accessori necessari
	Porta di ricarica: (Tensione di ingresso del caricabatterie AC220)Rosso: ingresso DC36VNero: ingresso - I terminali positivo e negativo devono essere collegati correttamente.

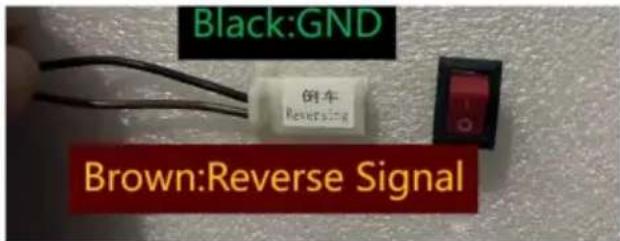

	Chiave di retromarcia: interruttore marrone e nero corto, inverso
	Spia luminosa: collega l'indicatore del livello della batteria.Può essere utilizzato anche come DC36V tensione di uscita per alimentare la luce DC36V. I terminali positivi del Passo 3 e negativi

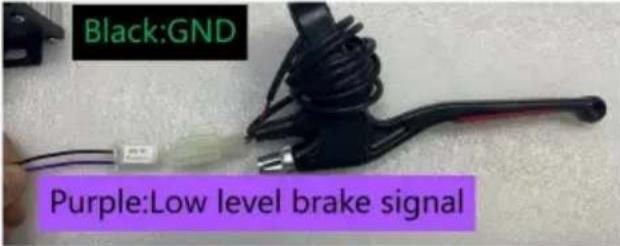

	Freni:Collegare il freno elettronico per realizzare la funzione di disattivazione della potenza frenante.

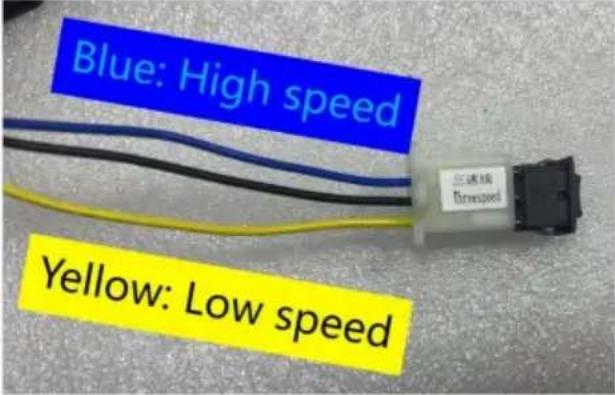

	3 Velocità: la velocità predefinita è 2.le linee blu e nere sono cortocircuitato a 3 velocità, e le linee gialla e nera sono in cortocircuito a 1 velocità

PROBLEMI COMUNI E RIMEDI

Fenomeno :

La serratura elettronica deve essere aperta. Quando la serratura elettronica viene aperta, la l'acceleratore è girato e il motore non funziona

Motivo:

Batteria La batteria è troppo scarica e non raggiunge la tensione di esercizio richiesta

Soluzione:

1. Carica; 2.

Selezionare una batteria con la tensione di esercizio corrispondente; 3.

Controllare che ogni spina sia collegata correttamente e che i terminali collegati siano collegati in modo affidabile, in modo da evitare guasti al normale funzionamento dovuti a un collegamento errato o a un contatto scadente.

Rispettare la certificazione di sicurezza europea.

Questo prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/

UE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede una raccolta differenziata dei rifiuti nel

Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. dispositivi.

Informazioni FCC:

ATTENZIONE: cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: 1)

Questo prodotto può causare interferenze dannose.

2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese quelle che potrebbero causare un funzionamento indesiderato.

ATTENZIONE: cambiamenti o modifiche al prodotto non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare il prodotto.

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per un dispositivo digitale di Classe B ai sensi della Parte 15 delle Norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un ambiente residenziale. installazione.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato in conformità alle istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, cosa che può essere determinata accendendo e spegnendo il prodotto, si consiglia all'utente di provare a correggere l'interferenza con una o più delle seguenti misure.

- Riorientare o riposizionare l'antenna ricevente.

• Aumentare la distanza tra il prodotto e il ricevitore.
• Collegare il prodotto a una presa di corrente su un circuito diverso da quello a cui è collegato il il ricevitore è collegato.
• Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.
