Type de produit	Réfrigérateur encastrable
Marque	Hoover
Modèle	HONBQT3518E
Dimensions (H x L x P)	1935 x 540 x 550 mm
Classe climatique	SN, N, ST, T (10°C à 43°C)
Tension d'alimentation	220-240 V / 50 Hz
Nombre de portes	1
Réversibilité de la porte	Oui, réversible
Type d'installation	Encastrable (intégré)
Ventilation requise	Ouverture de ventilation minimale de 200 cm²
Distance de sécurité paroi	3 mm entre l'appareil et le meuble côté charnières
Longueur du câble d'alimentation	2270 mm
Accessoires fournis	Vis, entretoises, joints, caches, supports, etc.
Poids net	Non spécifié (estimation 70 kg)
Classe énergétique	Non spécifiée

FOIRE AUX QUESTIONS - HONBQT3518E HOOVER

Comment inverser le sens d'ouverture de la porte ?

Pour inverser l'ouverture, retirez les blocs de joints, dévissez la vis inférieure, tournez les charnières de 180° et remontez-les, puis fixez la vis du côté opposé. Consultez les étapes 8.1 à 8.4 du manuel pour plus de détails.

Quelles sont les dimensions minimales pour l'encastrement ?

Les dimensions minimales recommandées sont : largeur 560 mm, hauteur 1941 mm, profondeur 560 mm. Un espace de ventilation d'au moins 50 mm est nécessaire en haut et à l'arrière.

Quelle est la température ambiante de fonctionnement recommandée ?

L'appareil peut fonctionner dans une plage de température ambiante de +10°C à +43°C selon la classe climatique (SN, N, ST, T). Vérifiez l'étiquette pour la classe spécifique.

Puis-je utiliser une rallonge électrique ?

Non, il est déconseillé d'utiliser des multiprises, rallonges ou alimentations portables. Branchez directement sur une prise murale mise à la terre accessible.

Combien de temps après l'installation puis-je mettre des aliments ?

Après la mise sous tension, attendez au moins 2 heures avant de placer des aliments pour garantir une température interne stable.

Comment nettoyer l'appareil ?

Utilisez de l'eau tiède et un détergent doux, puis séchez avec un chiffon doux. Évitez les nettoyants abrasifs ou à base d'alcool. Débranchez avant le nettoyage.

Que faire si l'appareil ne refroidit pas ?

Vérifiez d'abord que l'appareil est branché et que la prise est alimentée. Assurez-vous que la ventilation n'est pas obstruée. Si le problème persiste, contactez le service après-vente.

Est-il nécessaire de laisser un espace de ventilation ?

Oui, une ventilation adéquate est essentielle. Ne pas obstruer les ouvertures de ventilation. Une ouverture de 200 cm² est recommandée pour la circulation de l'air.

Comment fixer les portes du meuble sur le réfrigérateur ?

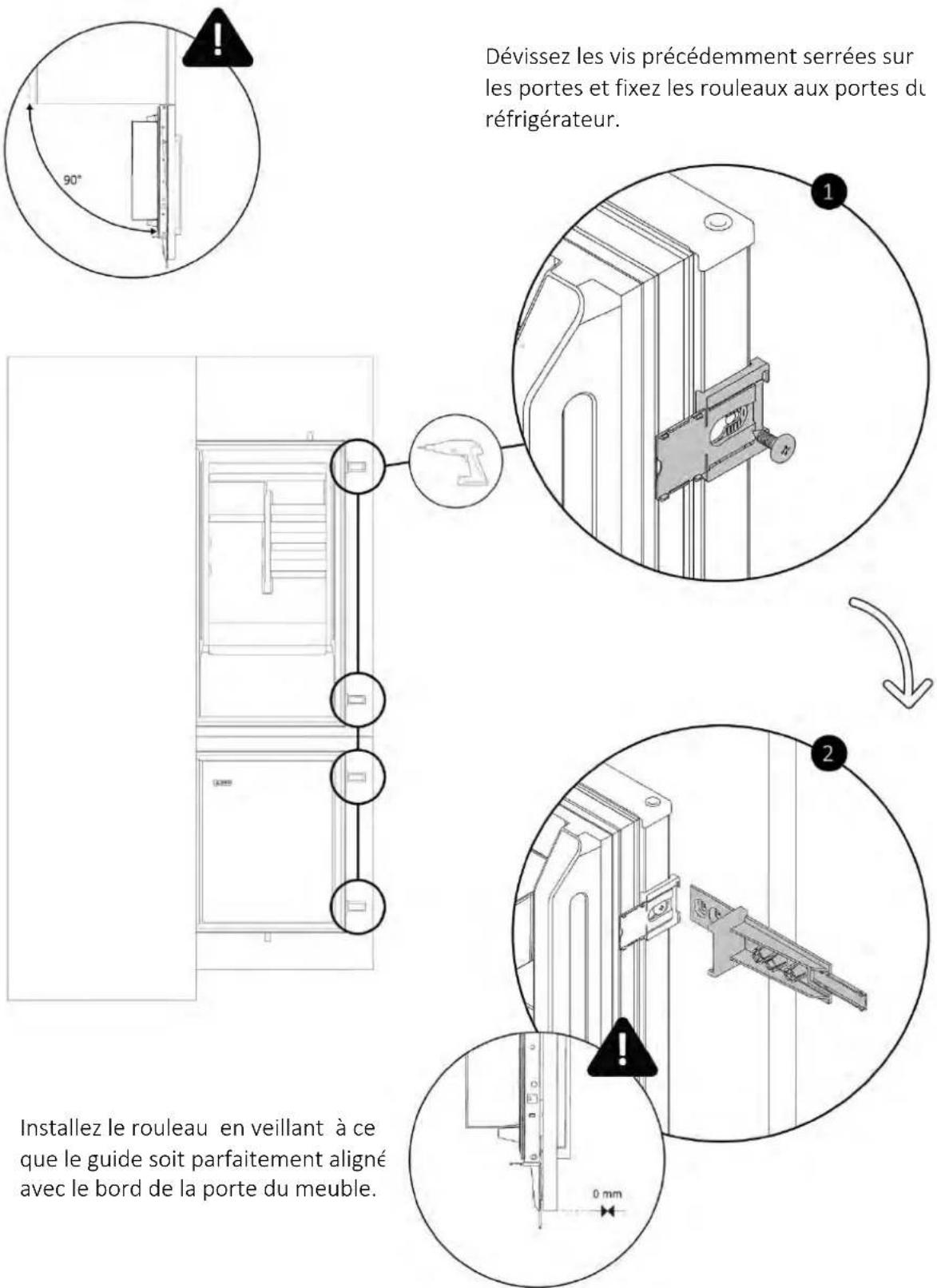

Suivez l'étape 9.10 : ouvrez les portes à 90°, fixez les rouleaux sur les portes du réfrigérateur, puis vissez les supports sur les portes du meuble. Retirez les guides après montage.

Où se trouve le numéro de série ?

Le numéro de série se trouve sur la plaque signalétique située à l'intérieur du réfrigérateur ou sur la face arrière. Notez-le avant l'installation pour toute réparation.

MODE D'EMPLOI HONBQT3518E HOOVER

Ce manuel d'installation est destiné aux cuisinistes qui utiliseront ces produits. Pour garantir la sécurité et obtenir les meilleurs résultats, veuillez lire attentivement ce manuel, y compris les consignes de sécurité, et le conserver afin de pouvoir le consulter plus tard. Avant de procéder à l'installation, notez le numéro de série, car vous pourriez en avoir besoin en cas de réparation. Vérifiez qu'il n'a pas été endommagé pendant le transport et consultez un technicien en cas de doute avant de l'utiliser. Gardez toujours les matériaux d'emballage hors de portée des enfants.

i REMARQUE : les caractéristiques, les illustrations du manuel et les accessoires du produit peuvent varier en fonction du modèle acheté.

table des matières

1 Consignes de sécurité pour l'installation

p. 164

2 Où installer le produit p. 165

3 Dimensions du réfrigérateur p. 166

4 Outils d'installation p. 168

5 Dimensions du meuble p. 168

5.1 Précautions
5.2 Dimensions

6 Installation dans le meuble et ventilation p. 170

6.1 Installation dans une colonne

7 Vidéo d'installation pas à pas p. 171

8 Changer le sens d'ouverture de la porte p. 172

8.1 Déverrouillage des portes
8.2 Retrait de la vis inférieure
8.3 Inversion des charnières
8.4 Fixation de la vis inférieure sur le côté opposé du réfrigérateur

9 Instructions d'installation du réfrigérateur

p. 174

9.1 Pose de la barre d'installation supérieure du réfrigérateur
9.2 Pose des entretoises adhésives sur le côté du réfrigérateur
9.3 Centrage des pieds du réfrigérateur
9.4 Installation encastrée

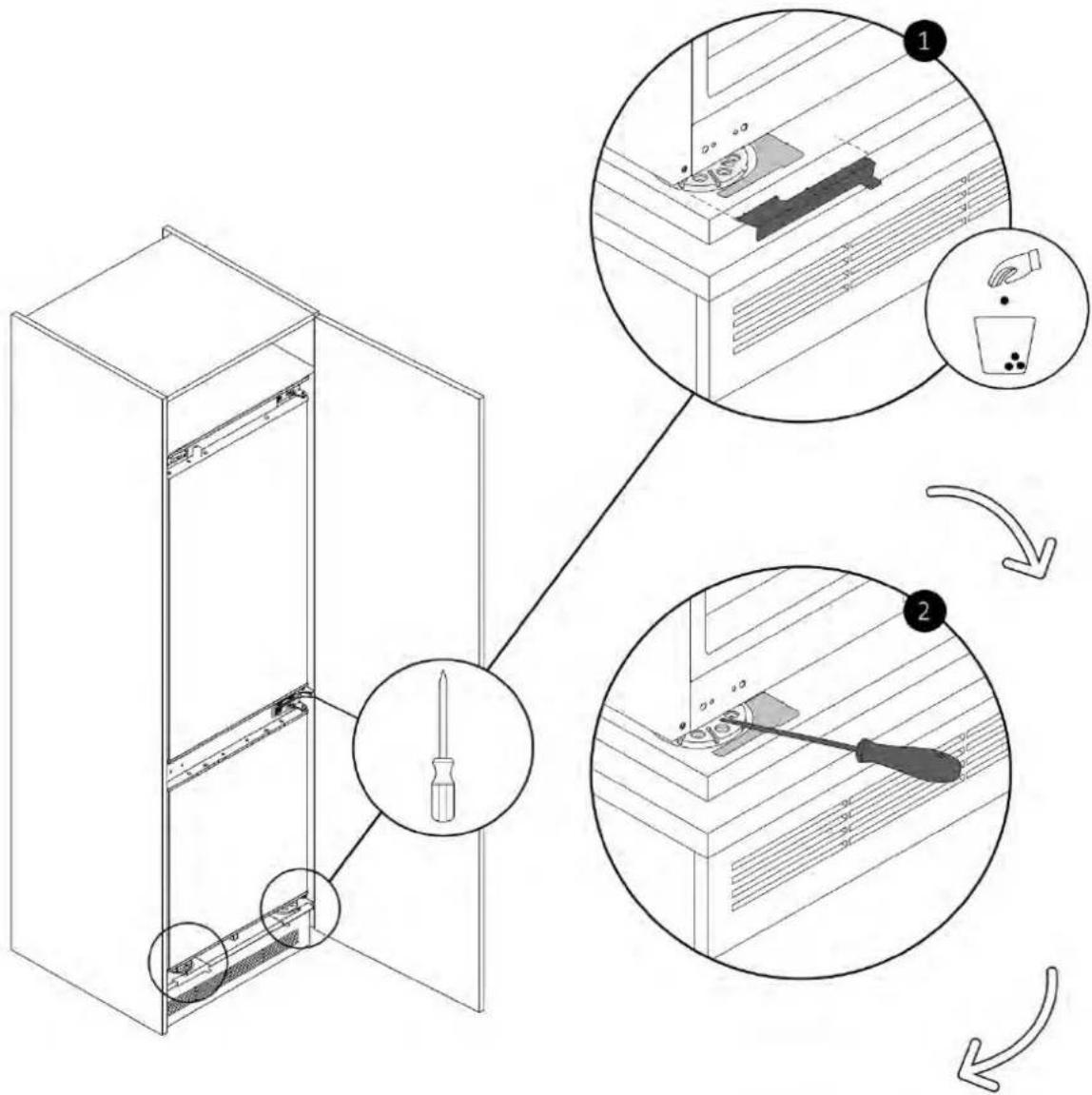

9.5 Fixation des pieds du réfrigérateur

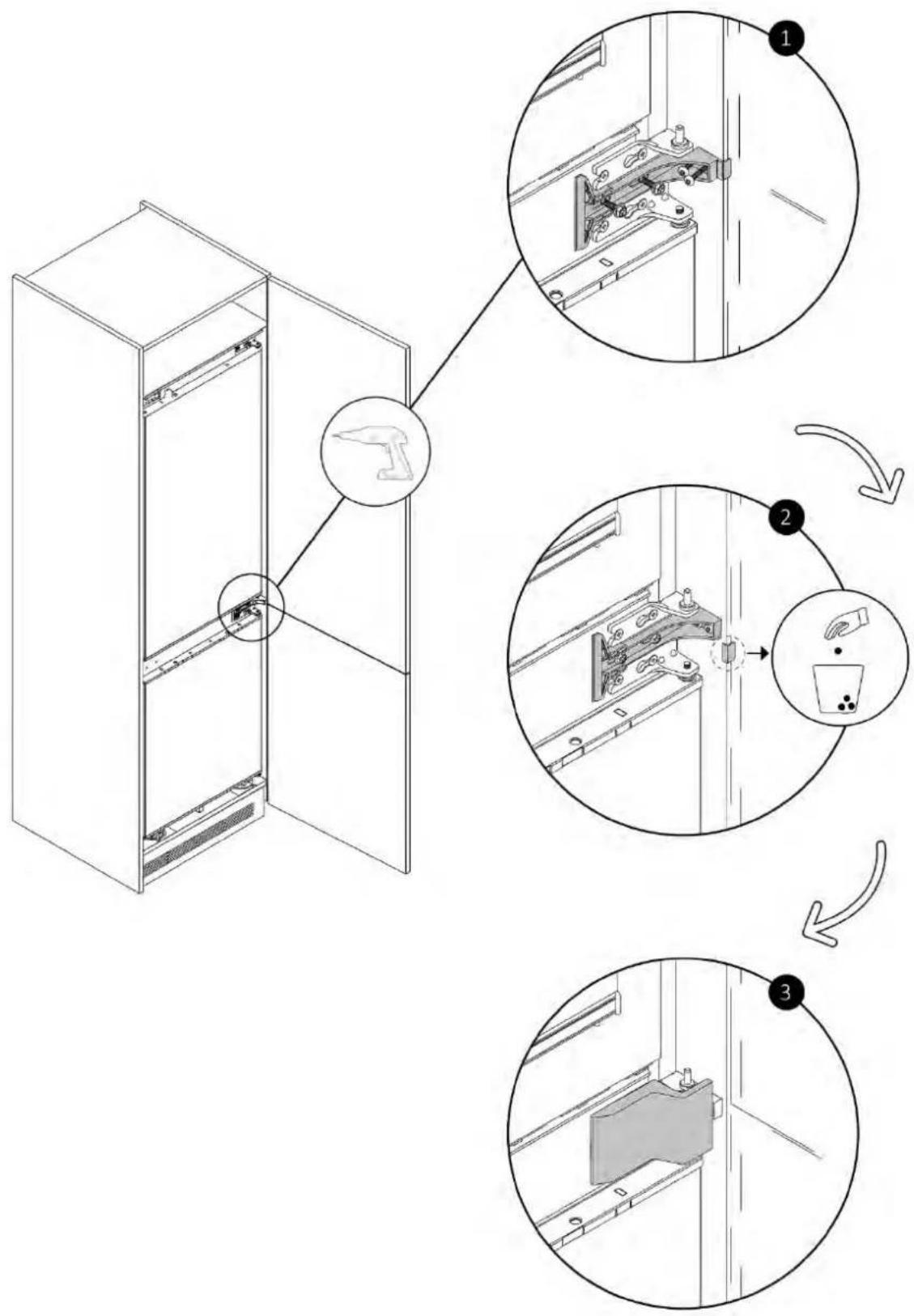

9.6 Montage des supports centraux et des caches

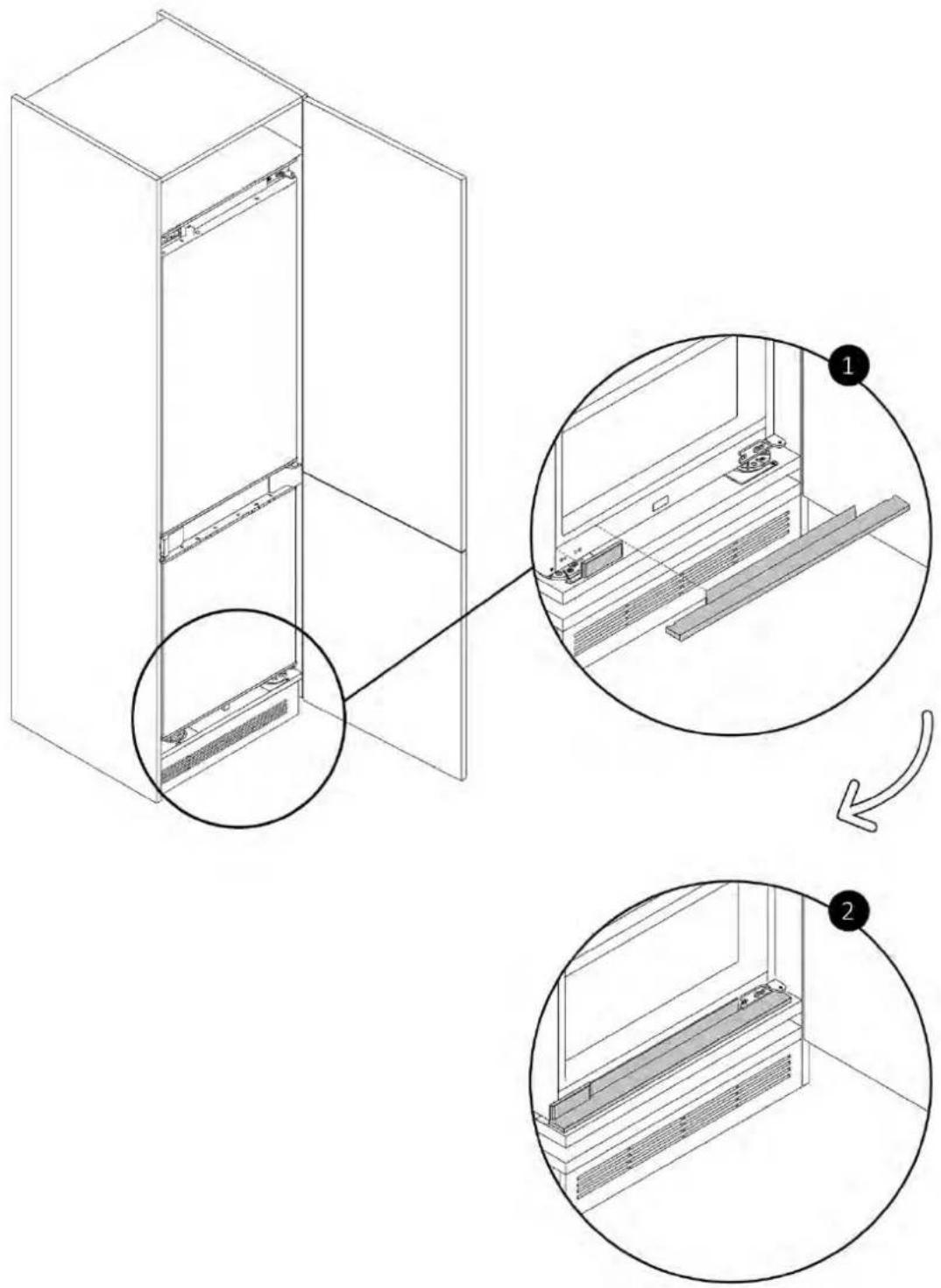

9.7 Montage des caches inférieurs

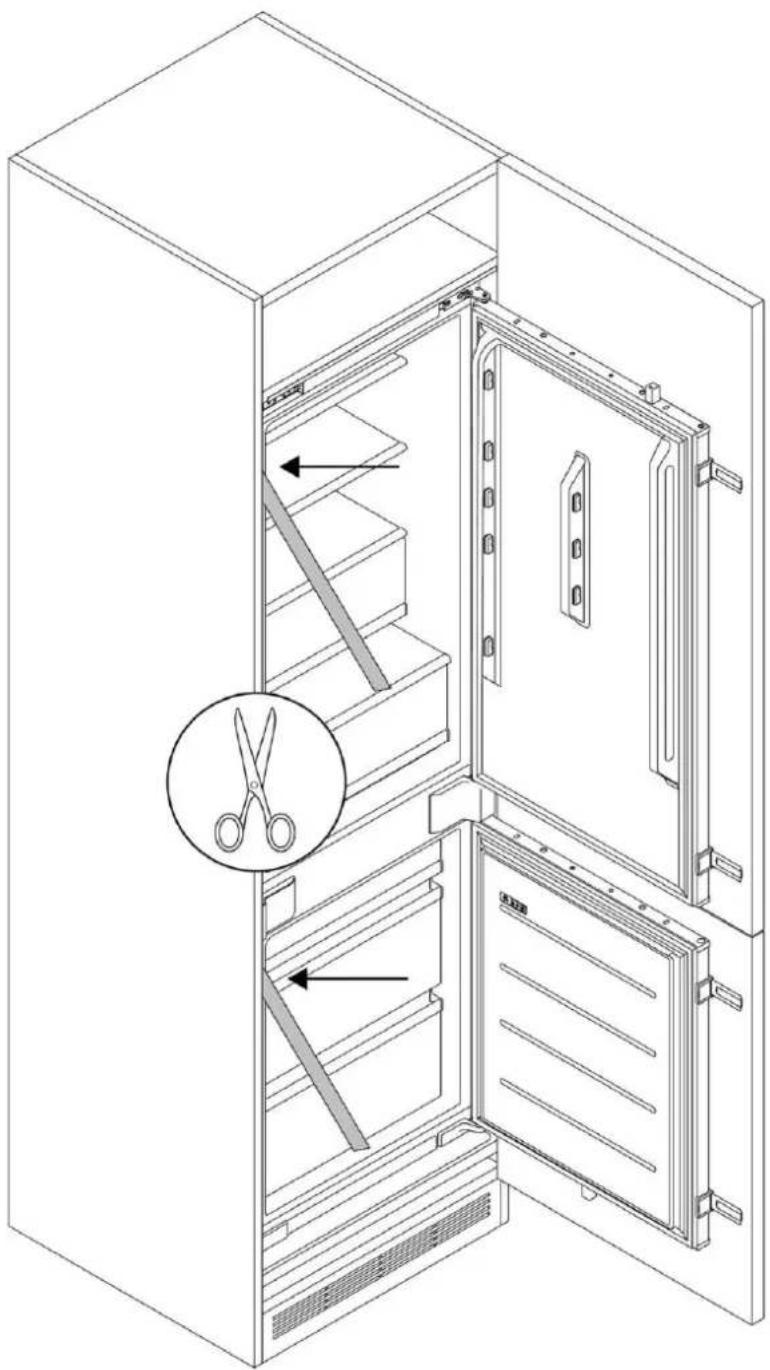

9.8 Pose de joints sur le côté du réfrigérateur

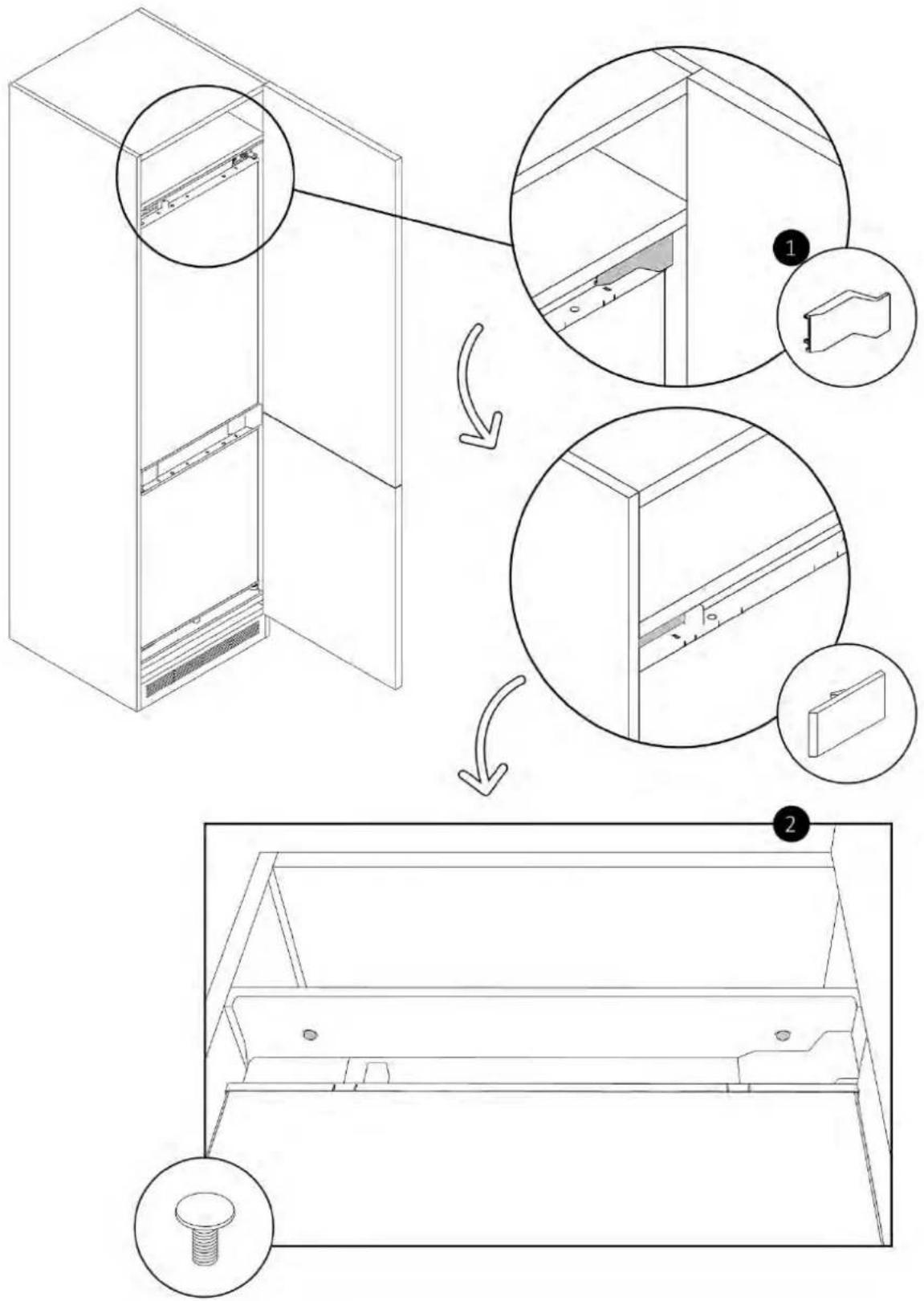

9.9 Montage des caches supérieurs et fixation du réfrigérateur à l'étagère supérieure

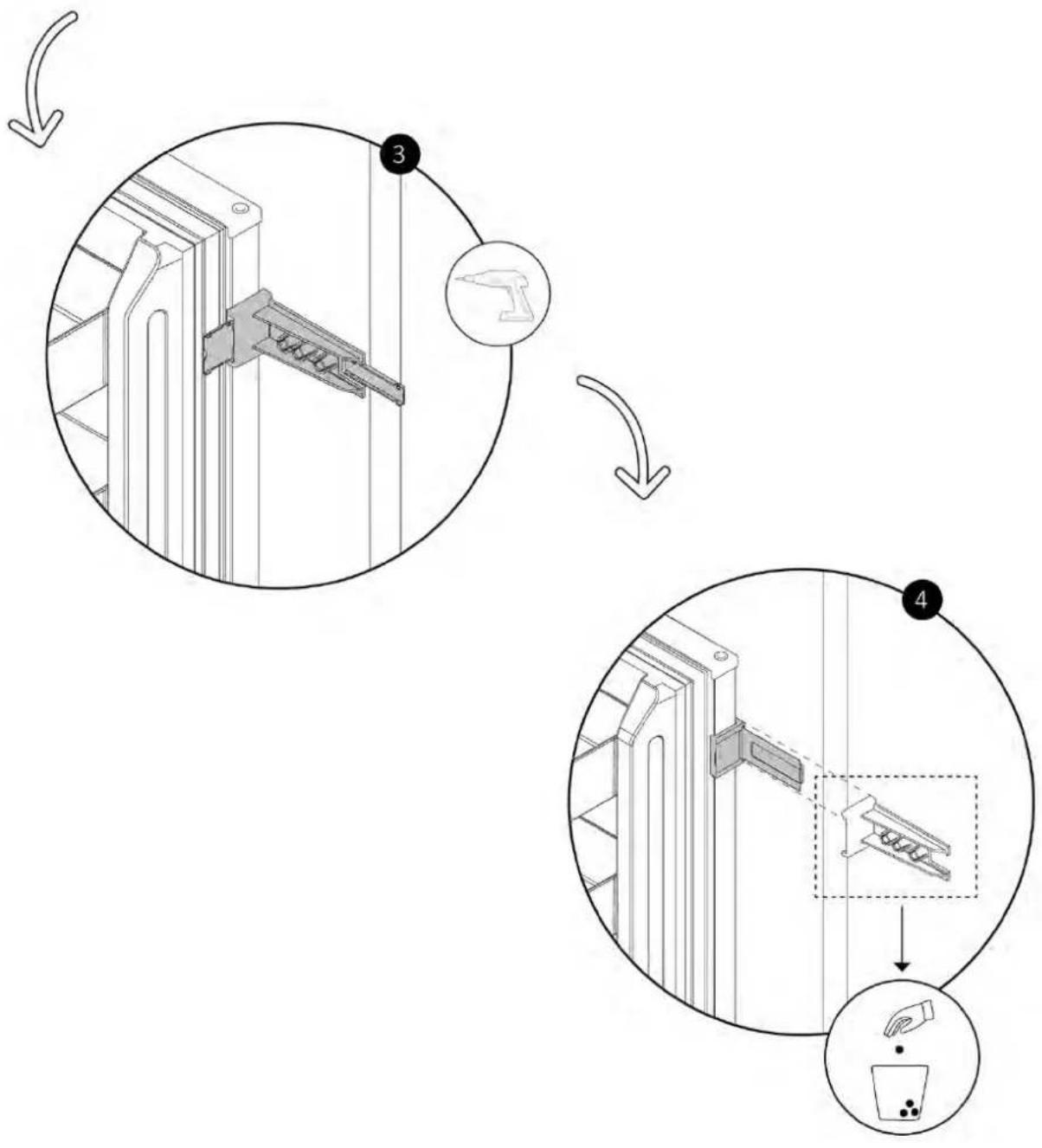

9.10 Fixation des charnières coulissantes à la porte du meuble

table des matières

10 Raccordement au secteur p. 188

10.1 Avertissements

10.2 Autres conseils

11 Remise à l'utilisateur p. 190

12 Démontage du produit p. 190

1 Consignes de sécurité pour l'installation

Respectez ces instructions avant de commencer l'installation du produit.

Veuillez respecter les consignes suivantes avant de commencer l'installation du produit. Votre sécurité est très importante pour nous. Lisez attentivement ces instructions avant d'utiliser le produit.

• L'installation doit être effectuée par un technicien qualifié qui connaît et respecte les lois en vigueur dans le pays d'installation et les instructions du fabricant ;
• Si l'assistance du fabricant est requise pour remédier à des défauts dérivant d'une installation incorrecte, cette assistance n'est pas couverte par la garantie ;
• Retirez l'emballage avant d'utiliser l'appareil ;
• Après avoir déballé le produit, vérifiez qu'il n'est pas endommagé. En cas de problème, contactez le centre de maintenance avant de procéder à l'installation et ne le branchez pas à l'alimentation électrique ;
• Un produit endommagé peut être à l'origine d'un court-circuit, d'une électrocution, d'un risque d'incendie et d'autres dangers ;
• Vérifiez si l'emballage contient des accessoires ou du matériel supplémentaire (sachets de vis, documents, brochures, etc.) et, le cas échéant, retirez-les et rangez-les ;
• Avant d'installer l'appareil, assurez-vous que la ventilation est suffisante pour permettre une bonne circulation de l'air frais nécessaire au refroidissement et à la protection des composants internes. En fonction du type de configuration, créez les ouvertures spécifiées comme illustré ;
• Si l'assistance du fabricant est requise pour remédier à des défauts dus à une installation incorrecte, cette assistance n'est pas couverte par la garantie. Suivez les instructions d'installation destinées au personnel qualifié ;
• Une installation incorrecte peut endommager des biens ou blesser des gens ou des animaux. Le fabricant ne peut être tenu pour responsable de tels dommages ou blessures ;
• La sécurité d'utilisation n'est garantie que si l'installation a été effectuée correctement, conformément à ces instructions. En cas de dommages dus à une mauvaise installation, la responsabilité incombe à l'installateur ;
• Il est recommandé de porter des gants de protection pendant l'installation afin d'éviter les coupures ;
• La garantie ne couvre pas les dommages causés par une installation incorrecte ;
• En cas d'installation incorrecte, d'altération de l'appareil et de raccordement non conforme, la garantie du produit deviendra caduque ;
• Après l'installation, le cordon d'alimentation ne doit pas entrer en contact avec les parties mobiles des éléments de la cuisine (comme un tiroir) et ne doit pas être sujet à des contraintes mécaniques ;
• Ce produit nécessite une ventilation constante pendant son utilisation. N'obstruez pas les évents d'aération ;
• À la fin de l'installation, le technicien doit s'assurer que le produit a été installé correctement.

Avertissements importants

• N'installez pas l'appareil dans des zones exposées à la lumière directe du soleil pour éviter d'altérer les performances du produit ;
• Installez et utilisez ce produit dans un environnement fermé, couvert, sec et bien ventilé ;
• N'installez pas le produit dans des zones extérieures exposées aux intempéries ;
• Installez le produit à proximité d'une prise électrique ;
• Tenez le produit à l'écart des sources de flammes ;
• Installez l'appareil sur une surface plane dans une zone adaptée à sa taille et à son utilisation ;
• Nettoyez l'appareil avec de l'eau et un détergent doux et séchez-le avec un chiffon doux ;
  • L'appareil est lourd ; au moins deux personnes sont nécessaires pour le déplacer ;
• Après l'installation, laissez le réfrigérateur reposer pendant au moins 4 heures avant de le mettre en marche pour permettre à l'huile du compresseur de se stabiliser.

Ce produit est destiné uniquement à être installé dans des environnements domestiques ou similaires, comme par exemple :

• les cuisines destinées au personnel dans les magasins, les bureaux et autres environnements de travail ;
• les espaces mis à la disposition du personnel et des clients dans des hôtels, des motels et autres environnements de type résidentiel ;
• les centres de beauté, chambres d'hôtes (B&B) ;
• pour les services de restauration et des applications similaires, hors vente au détail.

Installez ce produit dans un lieu où la température ambiante n'est pas inférieure ou supérieure à la température de fonctionnement indiquée sur l'étiquette : sans quoi, l'appareil pourrait ne pas fonctionner correctement.

• Tempérée prolongée (SN) : « Cet appareil est destiné à être utilisé à une température ambiante comprise entre +10 °C et +32 °C » ;
• Tempérée (N) : « Cet appareil est destiné à être utilisé à une température ambiante comprise entre +16 °C et +32 °C » ;
• Subtropicale (ST) : « Cet appareil est destiné à être utilisé à une température ambiante comprise entre +16 °C et +38 °C » ;
• Tropicale (T) : « Cet appareil est destiné à être utilisé à une température ambiante comprise entre +16 °C et +43 °C ».

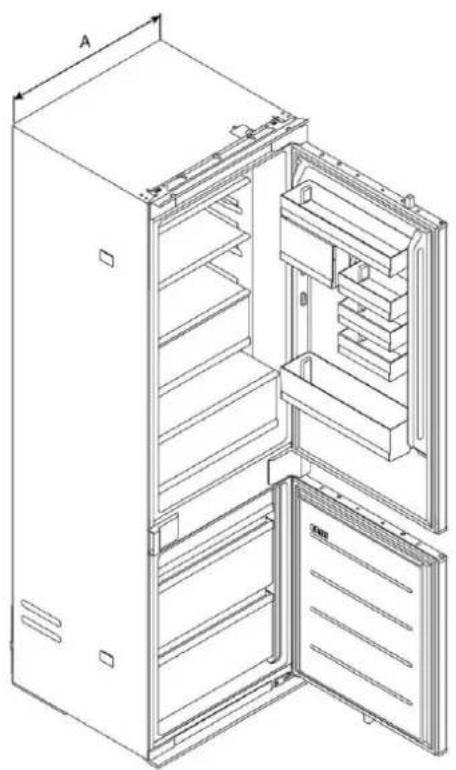

3 Dimensions du réfrigérateur

Dimensions en mm

Vue axonométrique de face

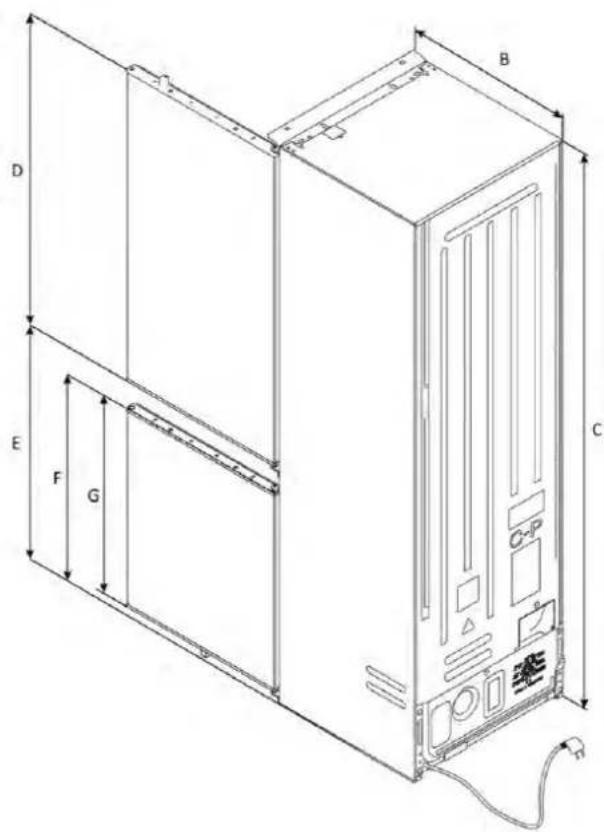

Vue axonométrique arrière

longueur du câble 2270 mm

Modèles	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)
1	540±2	550±2	1772±2	970	745	662	618
2	540±2	550±2	1935±2	1133	745	662	618
3	690±2	550±2	1935±2	1133	745	662	618

Dimensions en mm

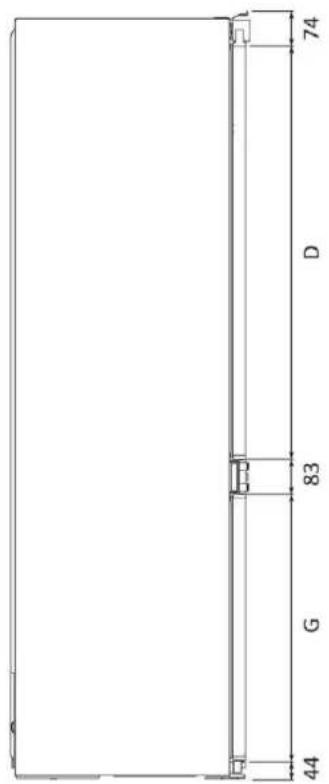

Vue de côté

avec les portes fermées

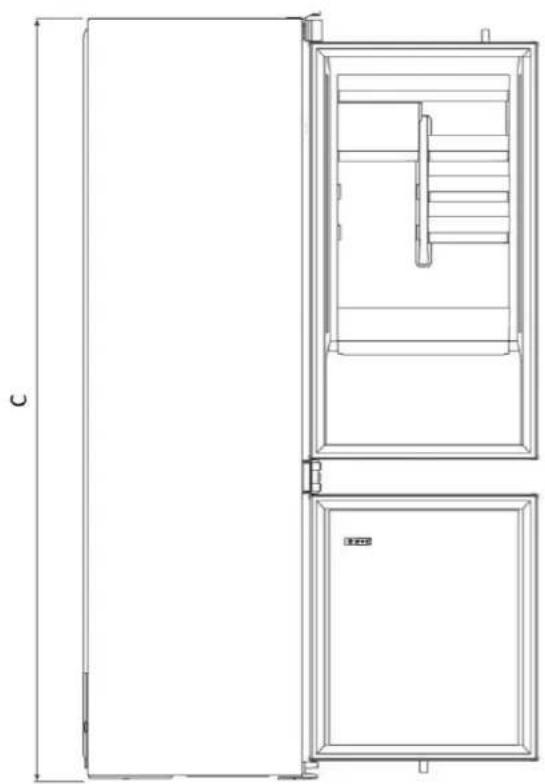

Vue de dessus

avec les portes fermées

avec les portes ouvertes

avec les portes ouvertes

4 Outils d'installation

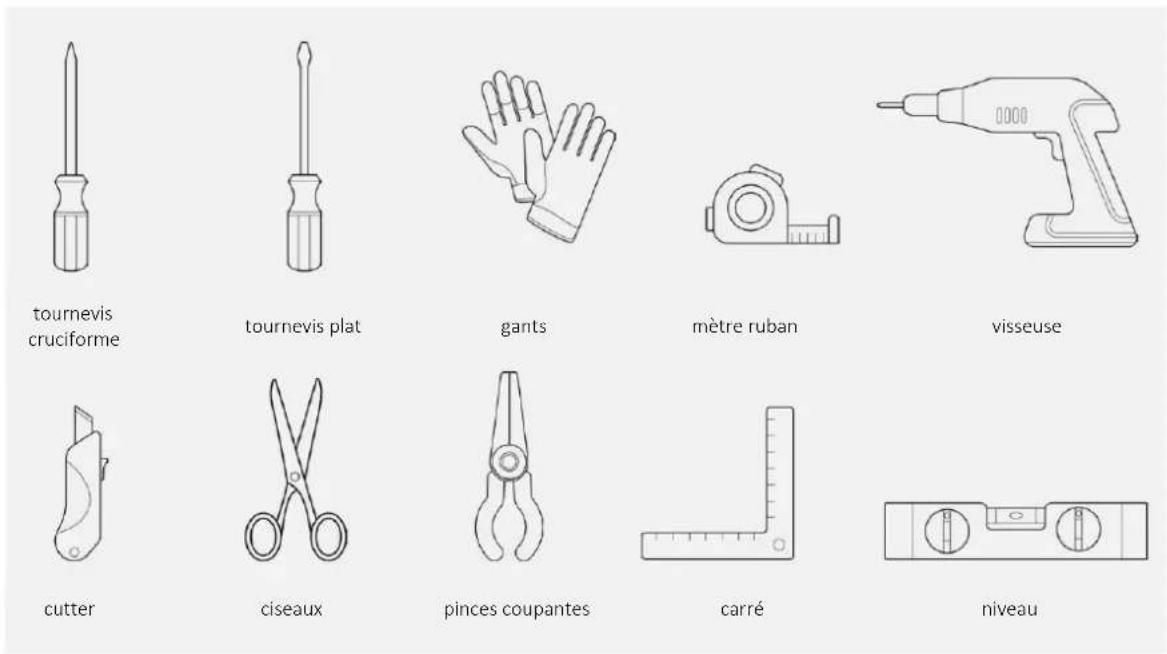

Outils nécessaires

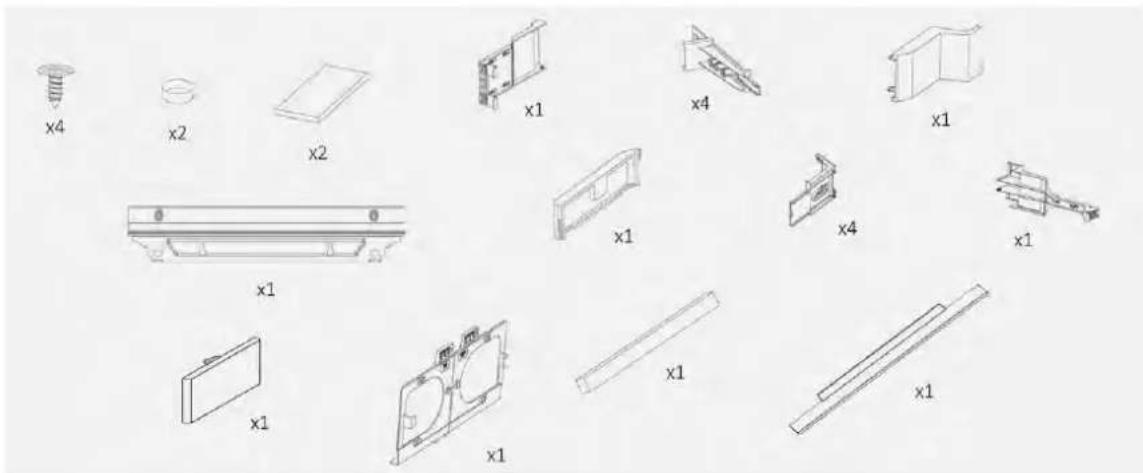

Accessoires fournis

4 Outils d'installation

5.1 Précautions

• Prévoyez la niche encastrée sans paroi arrière ;
• Pour la ventilation du produit, suivez les instructions de ce manuel ;
• Il est recommandé de fixer l'appareil au mur pour éviter qu'il ne bascule.

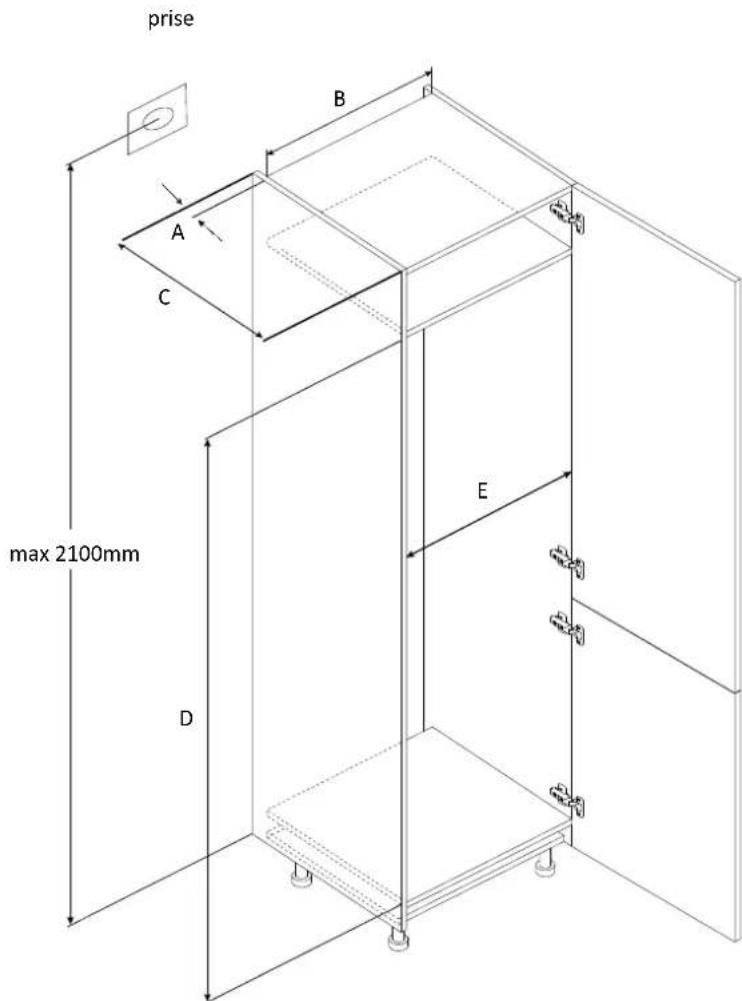

5.2 Dimensions en mm

Vue axonométrique de face

avec les portes ouvertes

Modèles		A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	Remarque
1	Min.	50	400	560	1778	560	Charnières : 17 mm
	Recommandé			580	1780	562
	Max.			-	1782	568
2	Min.	50	400	560	1941	560
	Recommandé			580	1943	562
	Max.			-	1945	568
3	Min.	50	400	560	1941	710
	Recommandé			580	1943	712
	Max.			-	1945	718

6 Installation dans le meuble et ventilation

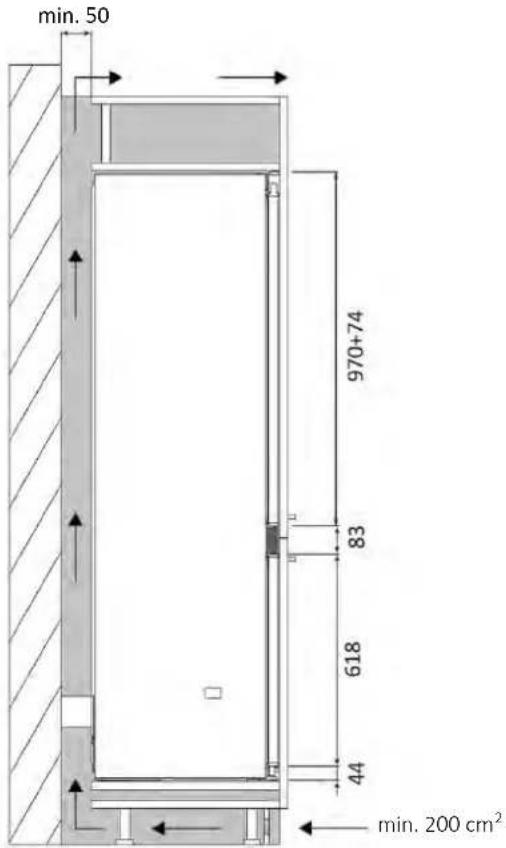

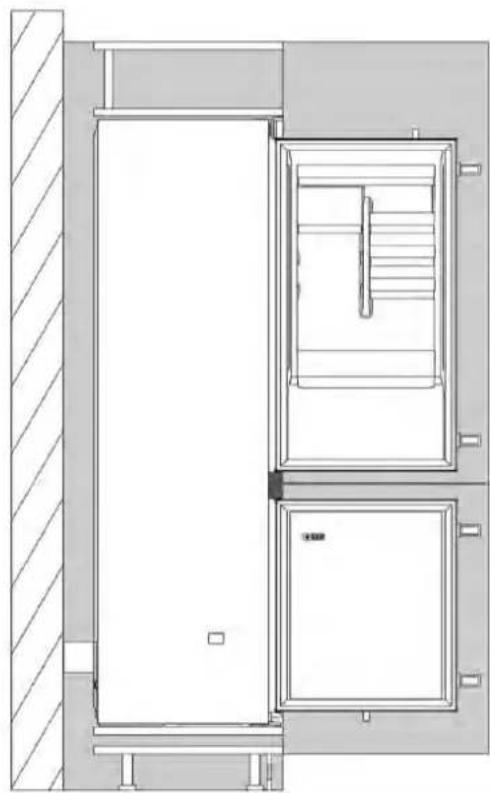

6.1 Installation dans une colonne

Section latérale

Section latérale

S'il n'est pas possible de créer une ouverture dans la plinthe, une autre solution doit être trouvée pour assurer une bonne circulation de l'air.

Vous pouvez visionner la vidéo d'installation du produit en scannant le QR code

8 Changer le sens d'ouverture de la porte

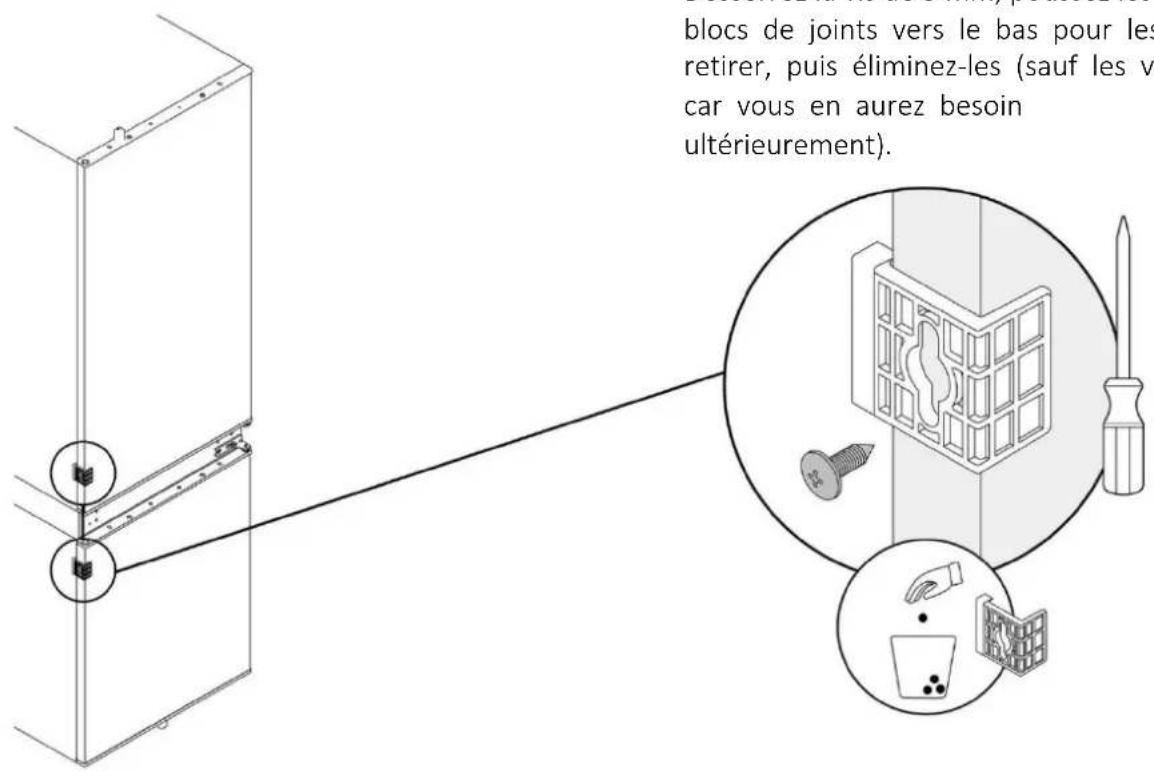

8.1 Déverrouillage des portes

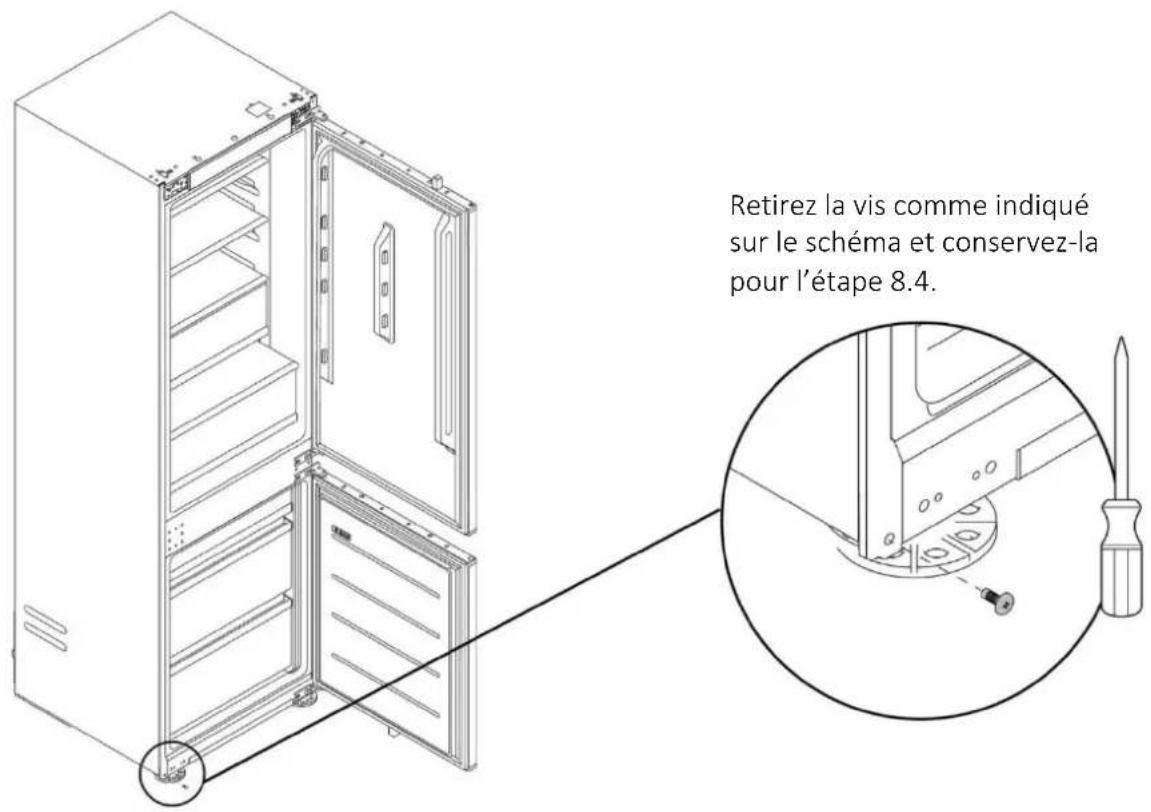

8.2 Retrait de la vis inférieure

REMARQUE : observez uniquement les instructions suivantes s'il est nécessaire d'inverser le sens d'ouverture de la porte ; dans le cas contraire, passez au paragraphe suivant (page 16).

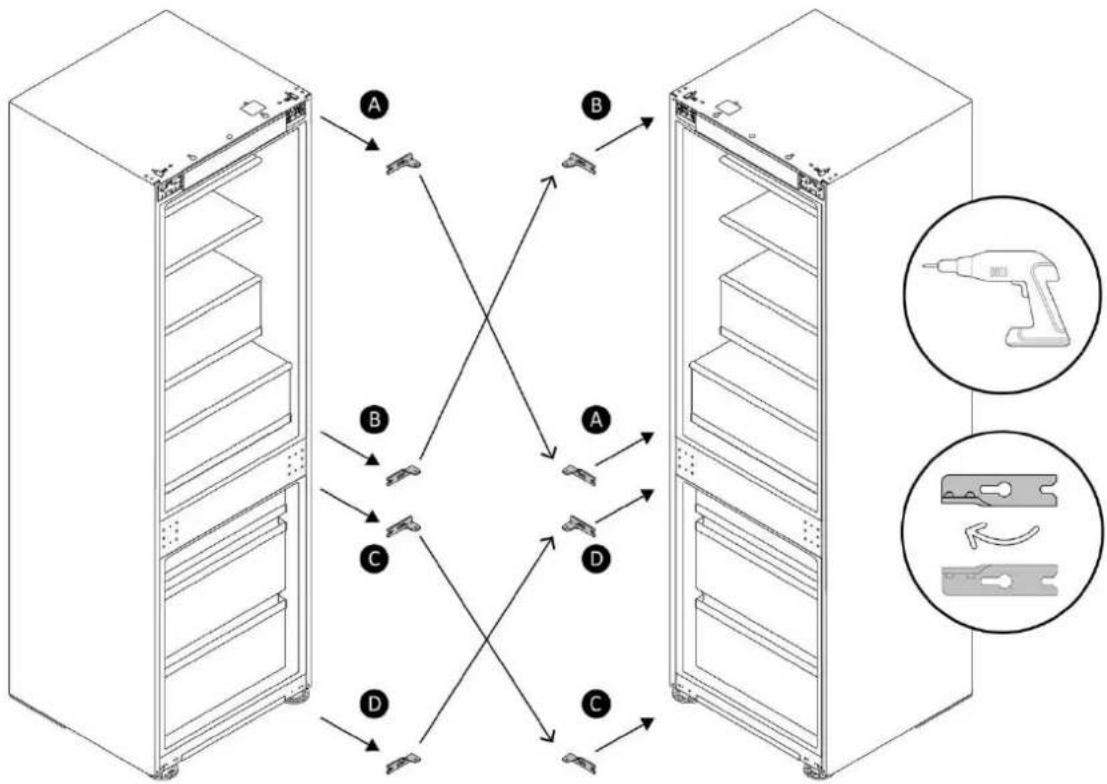

8.3 Inversion des charnières

Tournez les charnières de 180° et montez-les comme indiqué sur le schéma.
    subgraph_Server_Rack_A["Server Rack"]
        A1["A"] --> B1["B"]
        B1 --> C1["C"]
        C1 --> D1["D"]
        D1 --> A2["A"]
        A2 --> B2["B"]
        B2 --> C2["C"]
        C2 --> D2["D"]
        D2 --> A3["A"]
        A3 --> B3["B"]
        B3 --> C3["C"]
        C3 --> D3["D"]
        D3 --> A4["A"]
        A4 --> B4["B"]
        B4 --> C4["C"]
        C4 --> D4["D"]
        D4 --> A5["A"]
        A5 --> B5["B"]
        B5 --> C5["C"]
        C5 --> D5["D"]
        D5 --> A6["A"]
        A6 --> B6["B"]
        B6 --> C6["C"]
        C6 --> D6["D"]
        D6 --> A7["A"]
        A7 --> B7["B"]
        B7 --> C7["C"]
        C7 --> D7["D"]
        D7 --> A8["A"]
        A8 --> B8["B"]
        B8 --> C8["C"]
        C8 --> D8["D"]
        D8 --> A9["A"]
        A9 --> B9["B"]
        B9 --> C9["C"]
        C9 --> D9["D"]
        D9 --> A10["A"]
        A10 --> B10["B"]
        B10 --> C10["C"]
        C10 --> D10["D"]
        D10 --> A11["A"]
        A11 --> B11["B"]
        B11 --> C11["C"]
        C11 --> D11["D"]
        D11 --> A12["A"]
        A12 --> B12["B"]
        B12 --> C12["C"]
        C12 --> D12["D"]
        D12 --> A13["A"]
        A13 --> B13["B"]
        B13 --> C13["C"]
        C13 --> D13["D"]
        D13 --> A14["A"]
        A14 --> B14["B"]
        B14 --> C14["C"]
        C14 --> D14["D"]
        D14 --> A15["A"]
        A15 --> B15["B"]
        B15 --> C15["C"]
        C15 --> D15["D"]
        D15 --> A16["A"]
        A16 --> B16["B"]
        B16 --> C16["C"]
        C16 --> D16["D"]
        D16 --> A17["A"]
        A17 --> B17["B"]
        B17 --> C17["C"]
        C17 --> D17["D"]
        D17 --> A18["A"]
        A18 --> B18["B"]
        B18 --> C18["C"]
        C18 --> D18["D"]
        D18 --> A19["A"]
        A19 --> B19["B"]
        B19 --> C19["C"]
        C19 --> D19["D"]

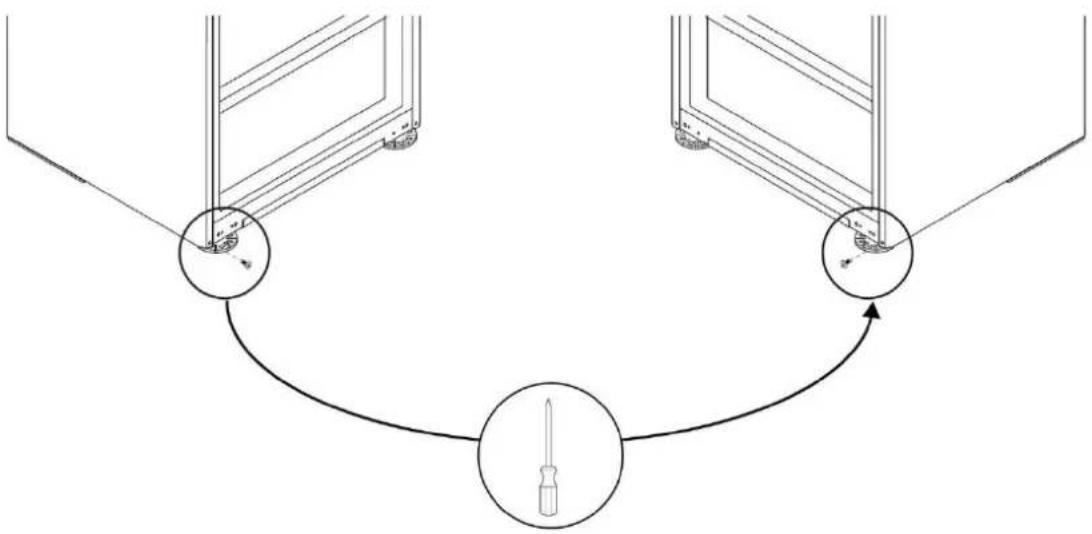

8.4 Fixation de la vis inférieure sur le côté opposé du réfrigérateur

Serrez la vis (de l'étape 8.2) sur le côté opposé du réfrigérateur comme indiqué sur le schéma.

9 Instructions d'installation du réfrigérateur

Avant de poursuivre, si vous n'avez pas encore effectué l'étape 8.1, faites-le maintenant.

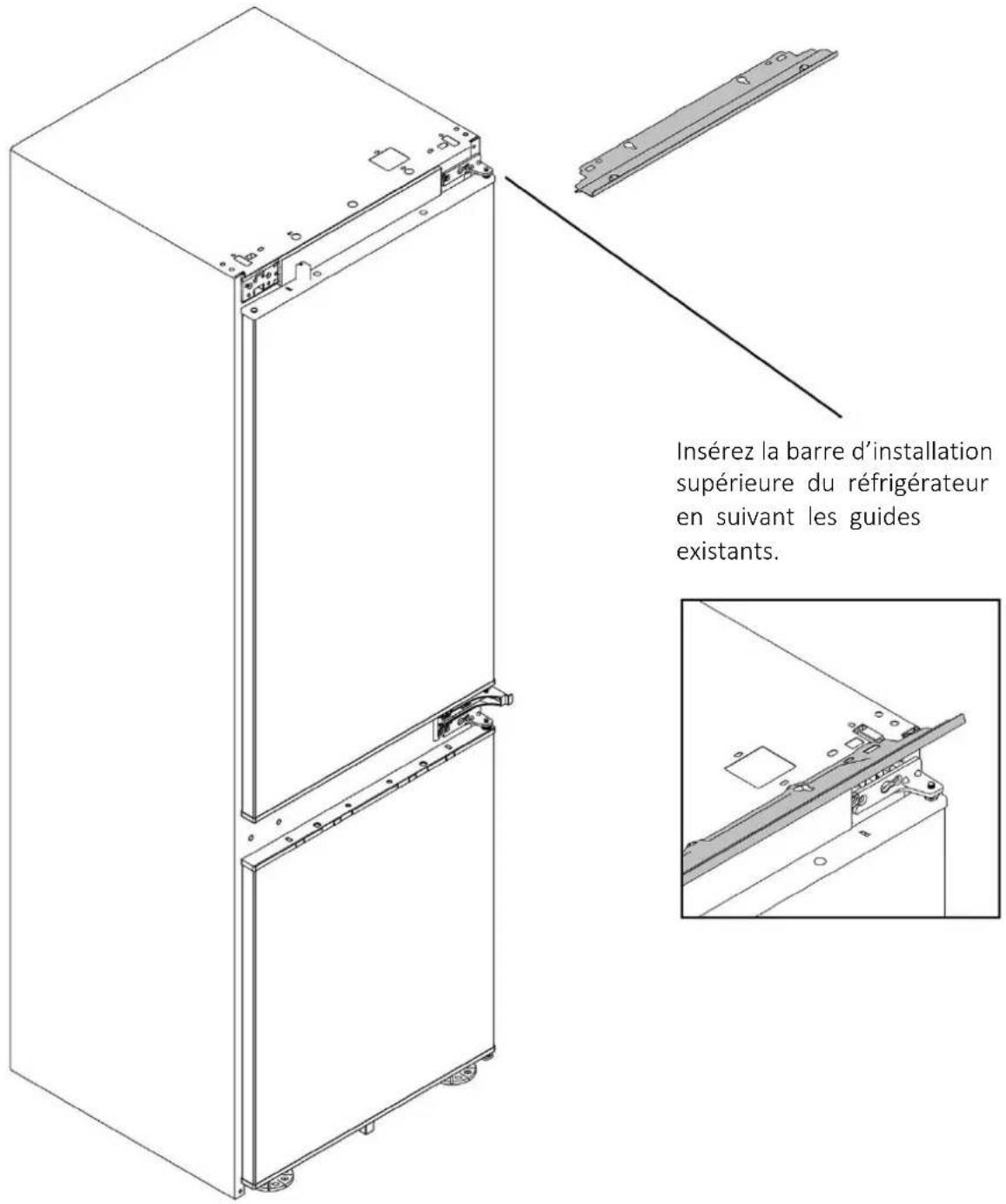

9.1 Pose de la barre d'installation supérieure du réfrigérateur

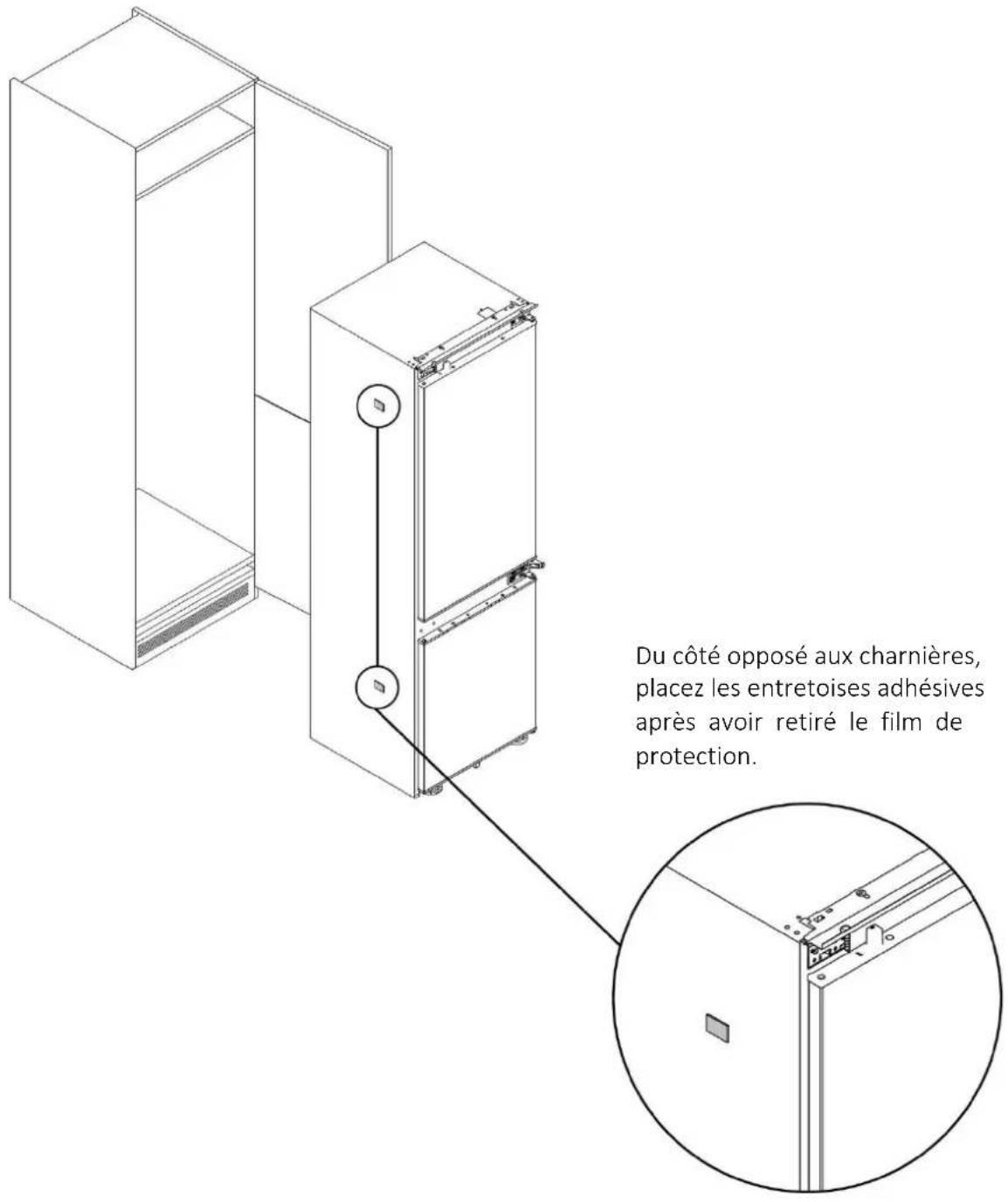

9.2 Pose des entretoises adhésives sur le côté du réfrigérateur

9 Instructions d'installation du réfrigérateur

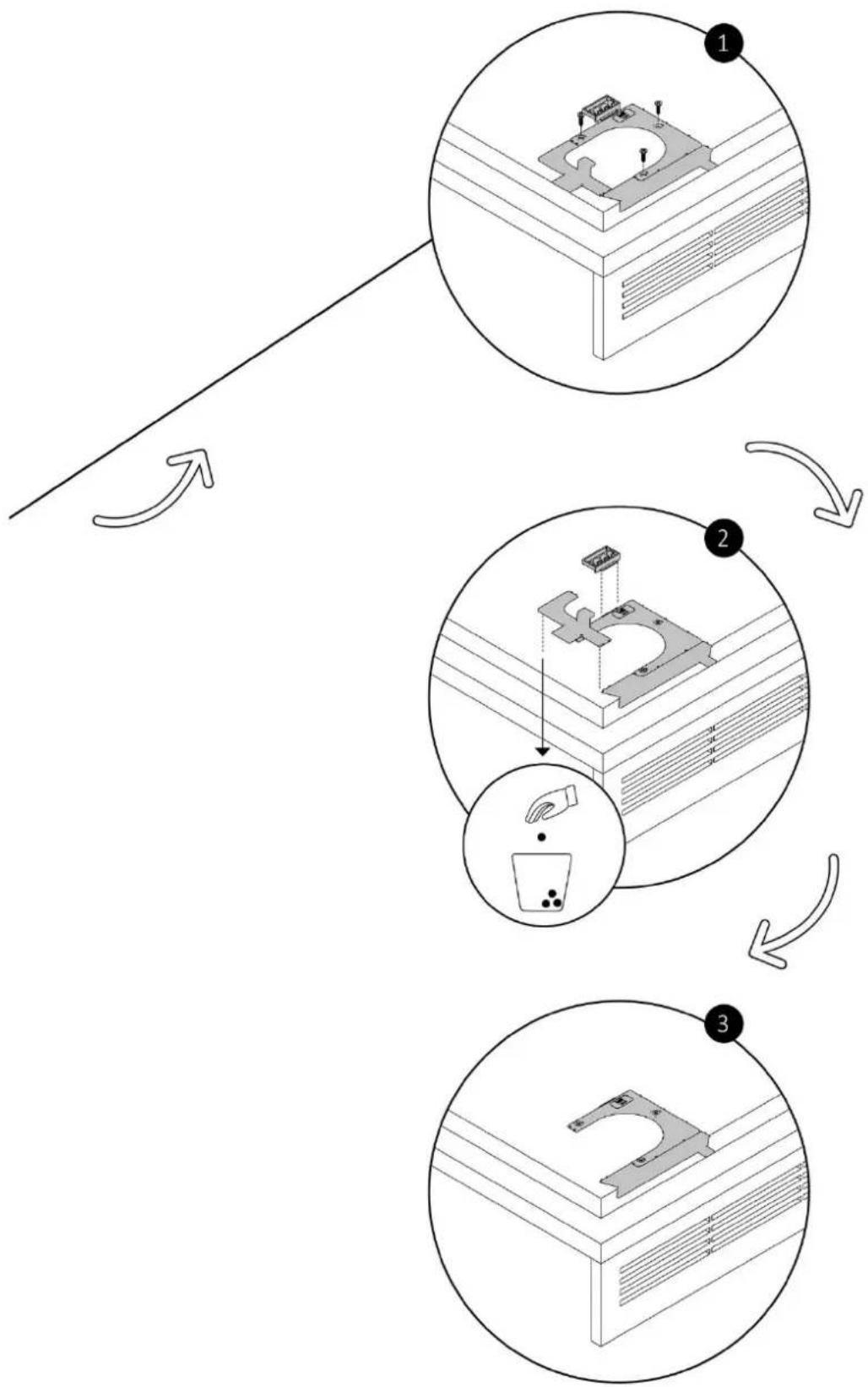

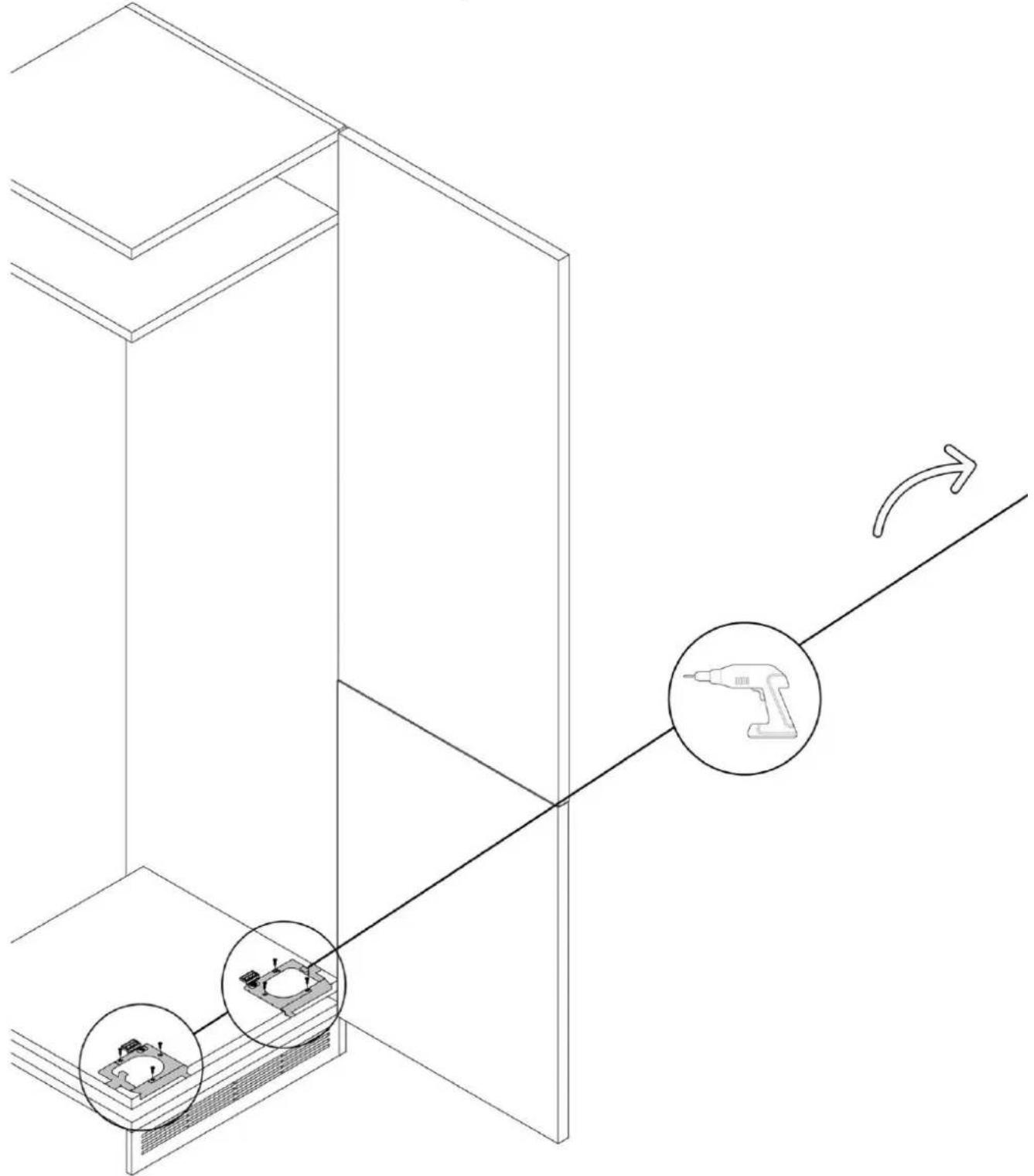

9.3 Centrage des pieds du réfrigérateur

Installez les jauges de centrage des pieds sur le fond du meuble à l'aide des vis fournies. Retirez les parties excédentaires comme indiqué sur le schéma.

9.3 Centrage des pieds du réfrigérateur

9 Instructions d'installation du réfrigérateur

AVERTISSEMENT : avant d'insérer le réfrigérateur dans le meuble, faites passer le cordon d'alimentation et fixez-le temporairement sur le dessus avec du ruban adhésif. Ensuite, soulevez le produit à deux et insérez-le dans le logement, en veillant à ne pas endommager le cordon d'alimentation. Veillez à ce que la prise soit librement accessible.

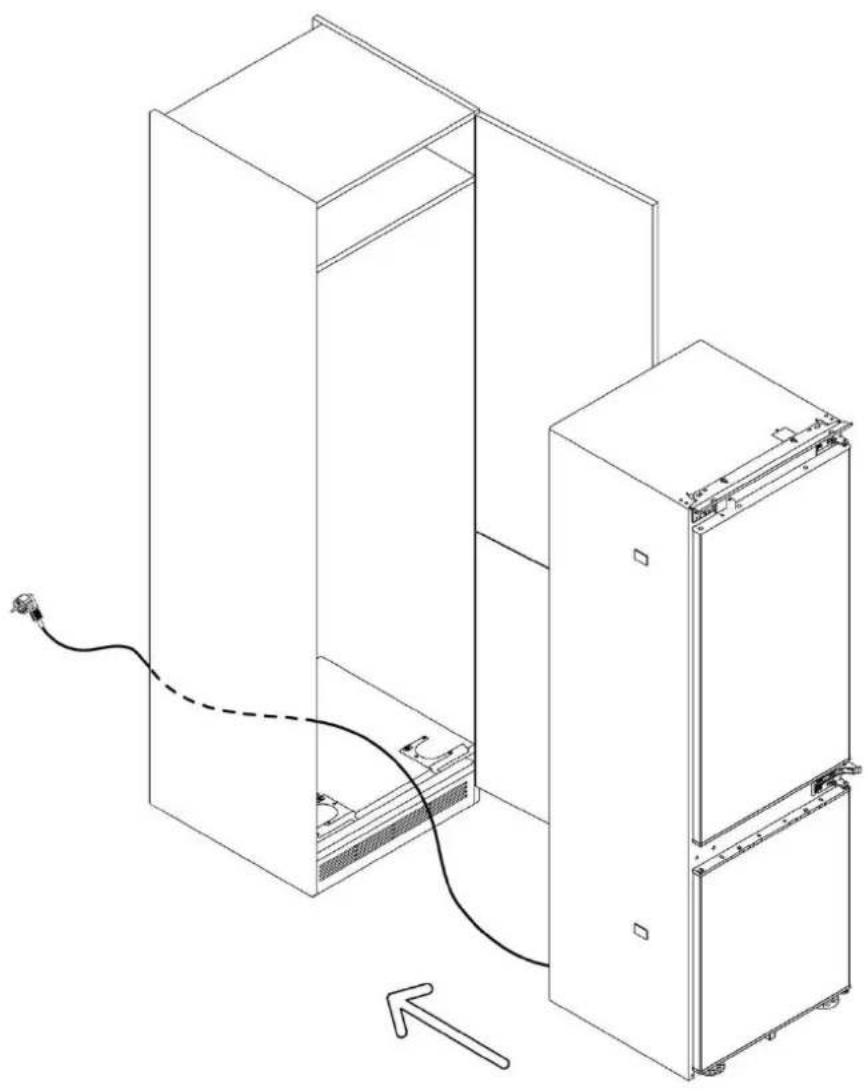

9.4 Installation encastrée

9 Instructions d'installation du réfrigérateur

9.5 Fixation des pieds du réfrigérateur

Retirez l'ailette de l'élément de centrage du pied. Réglez à la hauteur souhaitée et fixez les pieds du réfrigérateur au meuble à l'aide des vis fournies.

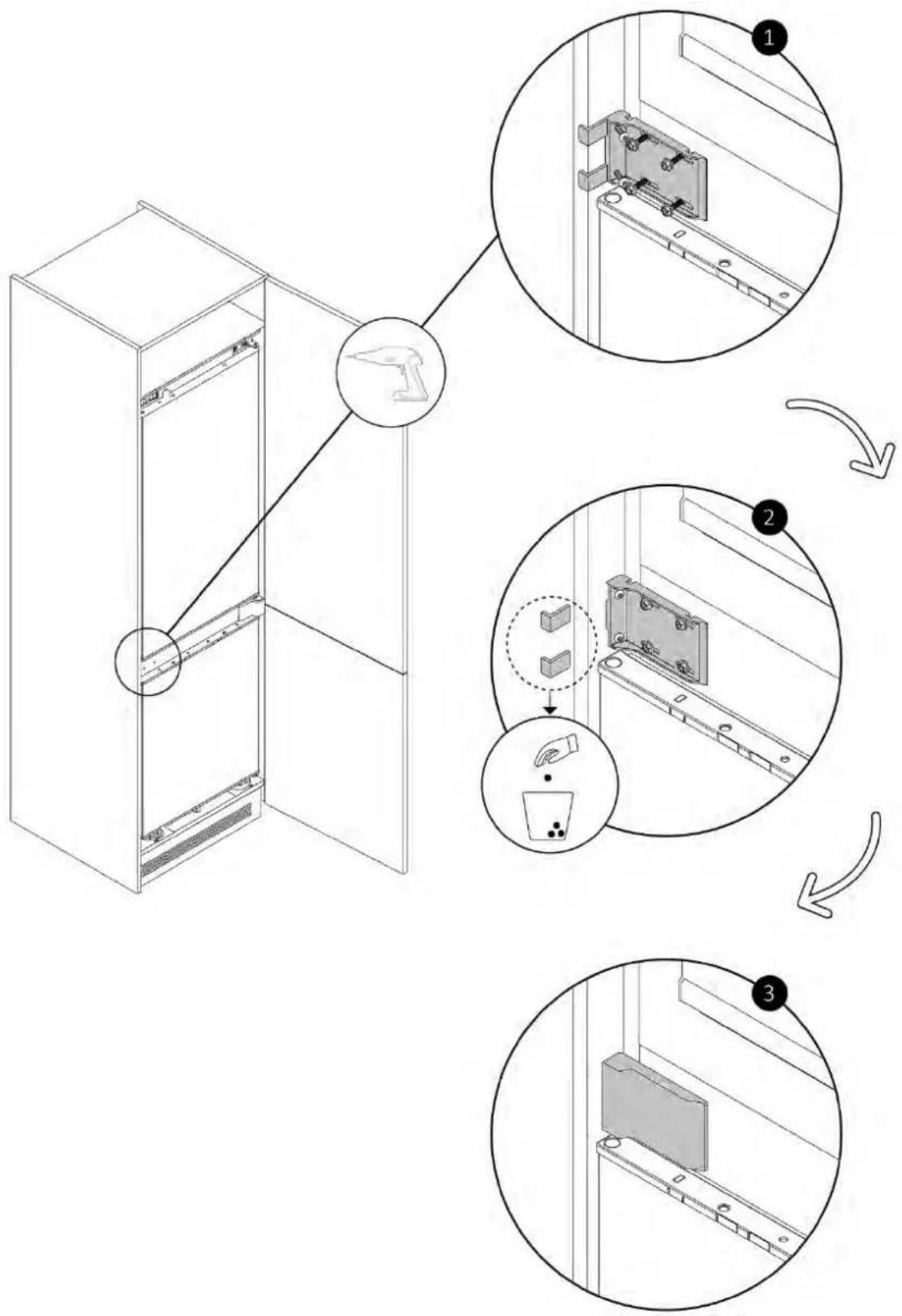

9.6 Montage des supports centraux et des caches

À l'aide des vis fournies, fixez le support sur le côté de l'ouverture du réfrigérateur. Retirez l'ailette de positionnement. Enfin, placez le cache.

9 Instructions d'installation du réfrigérateur

9.6 Montage des supports centraux et des caches

À l'aide des vis fournies, fixez le support sur le côté opposé aux charnières. Retirez les ailettes de positionnement. Enfin, placez le cache.

9.7 Montage des caches inférieurs

Posez les deux caches inférieurs en les fixant comme indiqué sur le schéma.

9 Instructions d'installation du réfrigérateur

9.8 Pose de joints sur le côté du réfrigérateur

Coupez les joints à la bonne taille et posez-les sur le côté du réfrigérateur, du côté opposé aux charnières.

9.9 Montage des caches supérieurs et fixation du réfrigérateur à l'étagère supérieure

À l'aide des vis fournies, fixez le panneau avant supérieur à l'étagère de l'armoire, puis couvrez la charnière supérieure et le côté opposé avec les couvercles.

9 Instructions d'installation du réfrigérateur

9.10 Fixation des charnières coulissantes à la porte du meuble

Avant de commencer, assurez-vous que la porte du meuble et celle du réfrigérateur sont parfaitement ouvertes à 90 degrés.

9.10 Fixation des charnières coulissantes à la porte du meuble

À l'aide d'un tournevis, fixez les rouleaux aux portes du meuble. Retirez ensuite les guides comme indiqué sur le schéma.

10.1 Avertissements

Pour effectuer le branchement électrique de l'appareil en toute sécurité, il convient de respecter les avertissements suivants :

• Toute réparation, toute installation ou tout entretien non effectué correctement peut mettre gravement en danger l'utilisateur ;
• Le fabricant ne déclare aucune responsabilité pour les dommages directs ou indirects causés par une installation, une réparation ou un entretien incorrects.
• L'entreprise n'est également pas responsable des dommages provoqués par l'absence ou l'interruption du système de mise à la terre (p. ex. une décharge électrique) ;
• Branchez le produit exclusivement à l'aide du cordon d'alimentation fourni ;
• Le produit doit être raccordé à un système électrique installé par un professionnel ;
• En cas de dommages causés par une mauvaise connexion, la garantie est annulée ;
• Pour toute réparation, contactez exclusivement le service clientèle et demandez l'utilisation de pièces de rechange d'origine ;
• Débranchez le produit de l'alimentation électrique avant toute intervention ou maintenance.
• Pour éviter tout risque d'incendie ou d'électrocution, n'endommagez pas la fiche ou le cordon d'alimentation ;
• Ne branchez pas l'appareil sur des multiprises, des rallonges ou des alimentations portables ;
• Lorsque l'appareil est placé à l'endroit choisi, assurez-vous que le cordon d'alimentation n'est pas coincé ou endommagé et qu'il n'y a pas de multiprises ou d'alimentations portables à l'arrière de l'appareil.

Puissance absorbée

Voir la plaque signalétique du produit.

Disjoncteur différentiel

Il est recommandé d'utiliser un interrupteur à courant différentiel résiduel (disjoncteur différentiel) dont le courant de déclenchement soit conforme aux normes en vigueur.

AVERTISSEMENT : le produit doit être raccordé à l'alimentation électrique par thermédiaire d'un dispositif de sectionnement omnipolaire qui assure une séparation de les contacts conformes à la catégorie de surtension III. Un tel dispositif doit résister charges maximales raccordées et être conforme aux normes en vigueur.

• Assurez-vous que les spécifications électriques figurant sur la plaque signalétique sont conformes à l'alimentation électrique.

• L'appareil fonctionne sur un courant électrique de 220-240 Vca/50 Hz.

• Les variations anormales de tension peuvent empêcher l'appareil de démarrer, endommager le régulateur de température ou le compresseur, ou provoquer un bruit anormal lors du fonctionnement. Dans ce cas, un régulateur automatique doit être installé.

• Veillez à ce que le câble principal ne soit pas coincé sous l'appareil pendant et après le transport/déplacement, afin d'éviter qu'il ne soit coupé ou endommagé. Si le cordon d'alimentation de l'appareil est endommagé, ne procédez pas à l'installation et contactez le service après-vente.
• Assurez-vous que la source d'alimentation, la prise et les fusibles sont conformes aux données figurant sur la plaque signalétique ;
• Assurez-vous que la prise de courant est reliée à la terre et n'utilisez pas de multiprises ou de rallonges.

REMARQUE (Royaume-Uni uniquement) : le cordon d'alimentation de l'appareil est quipé d'une fiche à 3 broches (mise à la terre) adaptée à une prise standard à 3 broches se à la terre).

Ne coupez ou ne retirez jamais la troisième broche (connexion à la terre). Après l'installation de l'appareil, la prise doit rester accessible.

10.2 Autres conseils

L'utilisation de tout appareil ménager nécessite le respect de certaines règles de base :

• Il est recommandé de garder la fiche propre : tout résidu de saleté sur la fiche peut provoquer un incendie ;
• Ne tirez pas sur le cordon d'alimentation pour débrancher l'appareil du secteur pendant son fonctionnement ;
• Ne touchez pas l'appareil avec les mains ou les pieds mouillés ou humides. L'utilisation d'adaptateurs, de multiprises ou de rallonges est déconseillée ;
• En cas de dysfonctionnement et/ou de baisse de performance, éteignez l'appareil et ne le manipulez/l'altérez pas.

11 Remise à l'utilisateur

À la fin de l'installation :

• Informez l'utilisateur sur les fonctions essentielles ;
• Informez l'utilisateur de tous les aspects relatifs à une utilisation et une manipulation en toute sécurité ;
• Remettez à l'utilisateur les accessoires et les instructions d'utilisation et de montage à conserver soigneusement.
• Une fois l'installation terminée, retirez le film protecteur, le ruban adhésif et tous les autres matériaux d'emballage.
• Après avoir mis le réfrigérateur sous tension, attendez au moins 2 heures avant de mettre des aliments dans l'appareil afin de garantir la bonne température à l'intérieur.

AVERTISSEMENT : le produit nécessite une ventilation adéquate pour fonctionner malement.

N'obstruez pas les ouvertures de ventilation pour quelque raison que ce soit.

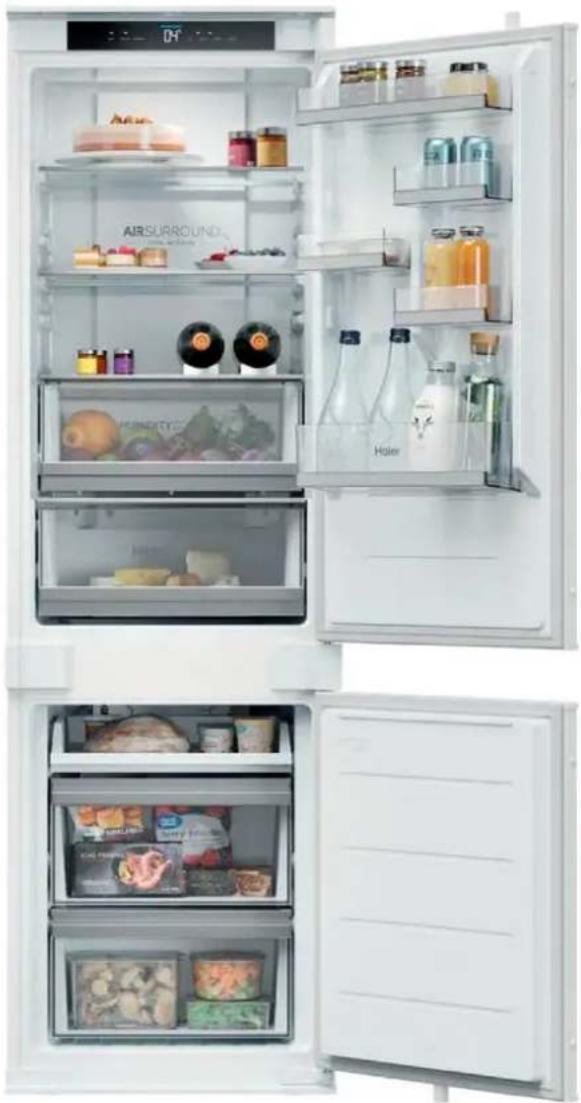

REMARQUE : l'aspect réel du produit dépend du modèle choisi.

12 Démontage du produit

• Débranchez le produit de l'alimentation électrique ;
  • Dévissez les vis de fixation ;
• Soulevez légèrement le produit et retirez-le complètement ;
• Ce produit n'endommagera pas le meuble, qui peut également être utilisé avec un nouvel appareil.
