KÄYTTÖOHJE HONBQT3518E HOOVER

Tämä asennusopas on tarkoitettu keittiövalmistajille, jotka asentavat näitä tuotteita. Turvallisuuden ja parhaiden tulosten saavuttamiseksi lue tämä opas, mukaan lukien turvallisuusohjeet, huolellisesti ja säilytä se myöhempää tarvetta varten. Ennen asennusta kirjoita sarjanumero muistiin, sillä sitä voidaan tarvita korjauksissa. Tarkista mahdolliset kuljetusvauriot ja ota yhteyttä teknikkoon, jos olet epävarma ennen käyttöä. Pidä aina kaikki pakkausmateriaalit poissa lasten ulottuvilta.

HUOMAA: Käyttöoppaassa olevat ominaisuudet, kuvat ja tuotteen lisävarusteet voivat vaihdella ostetun mallin mukaan.

indeksi

1 Asennuksen turvallisuusvaroitukset p.36
2 Minne tuote asennetaan p.37
3 Jääkaapin mitat p.38
4 Asennustyökalut p.40
5 Huonekalun koko p.40

5.1 Varotoimenpiteet

5.2 Mitat

6 Huonekalut ja ilmanvaihto p.42

6.1 Kolonnin asennus

7 Vaiheitainen asennusvideo p.43

8 Ovien avautumissuunnan muuttaminen p.44

8.1 Ovien avaaminen

8.2 Pohjaruuvin irrotus

8.3 Saranoiden kääntäminen

8.4 Jääkaapin vastakkaisella puolella pohjassa olevan ruuvin kiinnittäminen

9 Ohjeet jääkaapin asentamiseen p.46

9.1 Etupaneelin kiinnittäminen jääkaapin yläosaan
9.2 Välikappaleiden kiinnittäminen jääkaapin sivuun
9.3 Jääkaapin jalkojen keskittäminen
9.4 Kokoelma
9.5 Jääkaapin jalkojen kiinnittäminen
9.6 Keskuskiinnikkeiden ja kansien asennus
9.7 Alempien kansien kokoaminen
9.8 Tiivisteiden kiinnittäminen jääkaapin sivuun
9.9 Yläkansien asentaminen ja jääkaapin kiinnittäminen ylimpään hyllyyn
9.10 Liukuvien saranoiden kiinnittäminen huonekaluoveen

indeksi

10 Liitäntä sähköverkkoon p.60

10.1 Varoitukset

10.2 Muita vinkkejä

1.1 Toimitus käyttäjälle p.62

12 Tuotteen purkaminen p.62

1 Asennuksen turvallisuusvaroitukset

Noudata näitä ohjeita ennen tuotteen asentamista. Turvallisuutesi on meille erittäin tärkeää.Lue nämä tiedot huolellisesti ennen tuotteen käyttöä.

Asennuksen saa suorittaa pätevä teknikko, jonka on tunnettava ja noudatettava asennusmaassa voimassa olevia lakeja ja valmistajan ohjeita.

Jos virheellisestä asennuksesta johtuvien vikojen poistamiseen tarvitaan valmistajan apua, takuu ei kata tällaista apua;
- Poista pakkausmateriaali ennen laitteen käyttöä;

Purattuasi tuotteen pakkauksesta tarkista, ettei se ole vaurioitunut, ja

• ongelmatilanteissa ota yhteyttä huoltokeskukseen ennen asennuksen aloittamista äläkä kytke sitä sähköverkkoon.
• Vaurioitunut tuote voi aiheuttaa oikosulun, sähköiskun, tulipalon ja muita vaaroja;
• Tarkista, onko pakkauksessa lisävarusteita tai oheismateriaaleja (ruuveilla varustettuja kirjekuoria, asiakirjoja, esitteitä jne.) ja poista ne tarvittaessa ja säilytä ne.

Ennen laitteen asentamista varmista, että ilmanvaihto on riittävä, jotta raitis ilma

- pääsee kiertämään kunnolla jäähdytykseen ja sisäisten komponenttien suojaamiseen. Tee asennustyypistä riippuen kuvissa määritellyt aukot.

Jos virheellisestä asennuksesta johtuvien vikojen korjaamiseen tarvitaan valmistajan apua, takuu ei kata tällaista apua. Noudata pätevälle henkilöstölle tarkoitettuja asennusohjeita.

Väärä asennus voi aiheuttaa vahinkoja tai vammoja ihmisille, eläimille tai omaisuudelle. Valmistajaa ei voida pitää vastuussa tällaisista vahingoista tai

- vammoista;

Turvallinen käyttö on taattu vain, jos tuote on asennettu oikein näiden ohjeiden mukaisesti. Väärästä asennuksesta aiheutuneet vahingot ovat tuotteen asentaneen henkilön vastuulla.
- Asennuksen aikana on suositeltavaa käyttää suojakäsineitä viiltohaavojen välttämiseksi;

Takuu ei kata virheellisestä asennuksesta aiheutuneita vahinkoja;

- Jos laitetta asennetaan väärin, sitä käsitellään luvattomasti tai liitäntä tehdään määräysten vastaisesti, tuotteen takuu raukeaa.

Kokoamisen jälkeen virtajohto ei saa joutua kosketuksiin keittiökomponenttien liikkuvien osien (esim. laatikon) kanssa eikä siihen saa kohdistua mekaanista rasitusta;

- Tämä tuote vaatii jatkuvaa ilmanvaihtoa käytön aikana. Älä peitä tuuletusaukkoja;

Kun asennus on valmis, teknikon on varmistettava, että tuote on asennettu oikein.

Tärkeitä varoituksia

• Älä asenna laitetta paikkoihin, joissa se altistuu suoralle auringonvalolle, jotta tuotteen suorituskyky ei muutu;
• Asenna ja käytä tätä tuotetta suljetussa, katetussa, kuivassa ja hyvin ilmastoidussa tilassa;
• Älä asenna tuotetta avoimiin tiloihin, jotka ovat alttiina ilmakehän tekijöille;
  • Asenna tuote lähelle pistorasiaa;
• Pidä tuote poissa liekin lähteistä;
• Asenna laite tasaiselle alustalle, sen kokoon ja käyttöön sopivalle alueelle;
• Puhdista laite vedellä ja miedolla pesuaineella ja kuivaa se pehmeällä liinalla;
• Laite on painava; sen siirtämiseen tarvitaan vähintään kaksi ihmistä;
• Asennuksen jälkeen anna jääkaapin levätä vähintään 4 tuntia ennen sen käynnistämistä, jotta kompressoriöljy ehtii laskeutua.

Tämä tuote on tarkoitettu asennettavaksi ainoastaan kotitalousympäristöihin tai vastaaviin ympäristöihin, kuten:

• Keittiötila, joka on tarkoitettu kauppojen, toimistojen ja muiden työympäristöjen henkilökunnalle;
• Hotellien, motellien ja muiden asuinympäristöjen henkilökunnan ja asiakkaiden käytettävissä olevissa tiloissa;
  • Kauneushoitola, Bed & Breakfast (B&B);
• Tarjoilu- ja vastaaviin käyttötarkoituksiin, lukuun ottamatta vähittäiskauppaa;

Asenna tämä tuote paikkaan, jossa ympäristön lämpötila ei ole alempi tai korkeampi kuin tuotteen etiketissä ilmoitettu käyttölämpötila: tässä tapauksessa laite ei toimi oikein.

• Laajennettu lämpötila (SN): "Tämä laite on tarkoitettu käytettäväksi 10–32 °C:n ympäristön lämpötilassa";
• Lämpimäinen (N): "Tämä laite on tarkoitettu käytettäväksi 16–32 °C:n ympäristön lämpötilassa";
• Subtrooppinen (ST): "Tämä laite on tarkoitettu käytettäväksi 16–38 °C:n ympäristön lämpötilassa";
• Trooppinen (T): "Tämä laite on tarkoitettu käytettäväksi 16–43 °C:n ympäristön lämpötilassa."

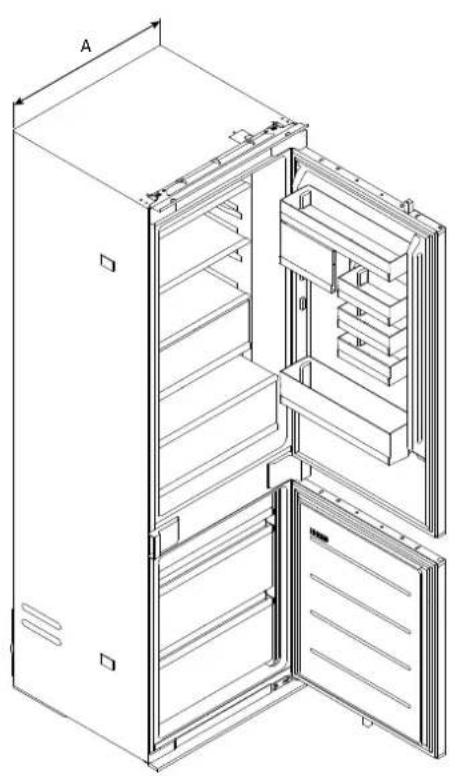

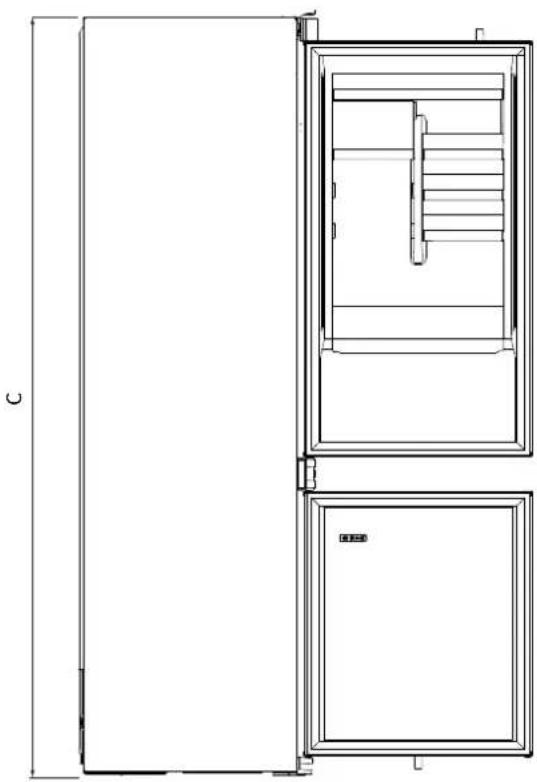

3 Jääkaapin mitat

Mitat sisään mm

Aksonometrinen näkymä edestä Aksonometrinen näkymä takaa

Kaapelin pituus 2270 mm

	A(mm)	Mallit B(mm)	C(mm)	D(mm)	E(mm)	F(mm)	G(mm)
	540±21	550±2	1772±2	970	745	662	618
	540±22	550±2	1935±2	1133	745	662	618
	690±23	550±2	1935±2	1133	745	662	618

Mitat sisään mm

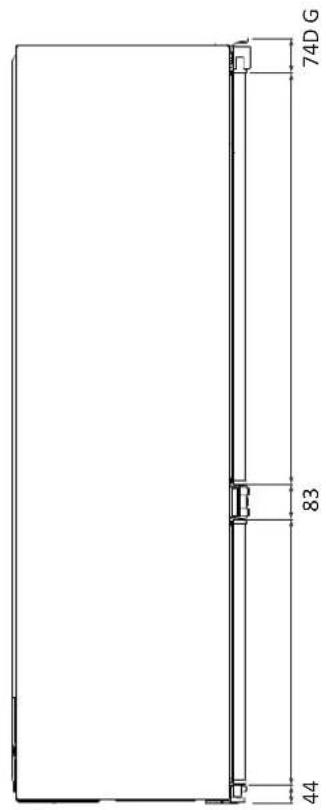

Sivunäkymä
suljetuilla ovilla

74D G 83 44

Näkymäylhäältä
suljetuilla ovilla

Sivunäkymä
avoimilla ovilla

Näkymä ylhäältä
avoimilla ovilla

B A

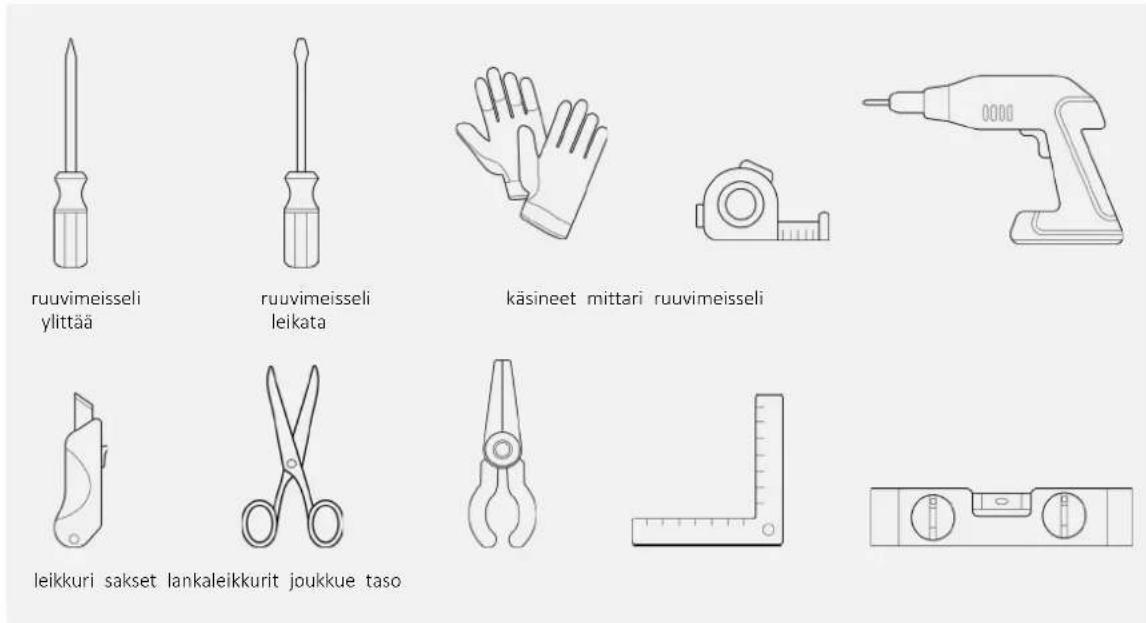

4 Asennustyökalut

Tarvittavat työkalut

ruuvimeisseli ylittää ruuvimeisseli leikata käsineet mittari ruuvimeisseli leikkuri sakset lankaleikkurit joukkue taso

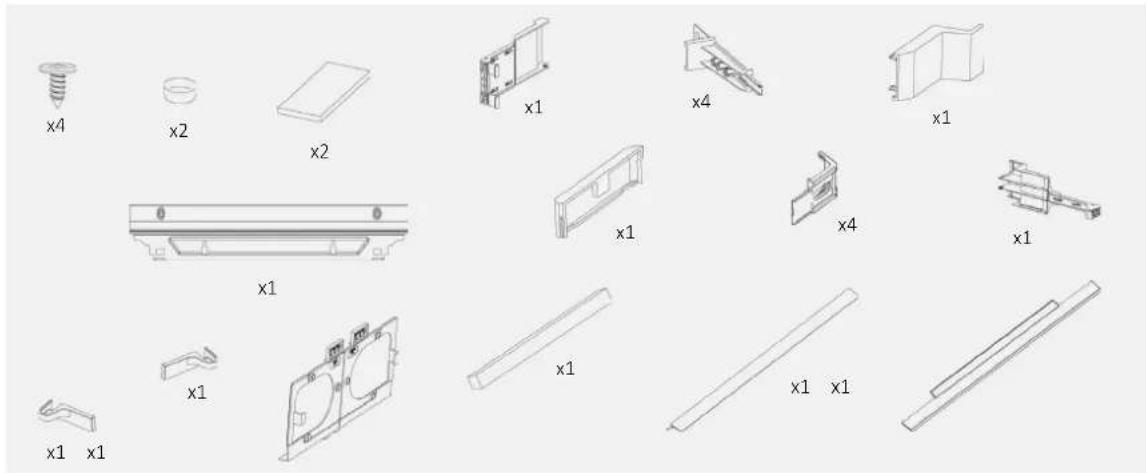

Tuotteen mukana toimitetut työkalut

x4 x2 x2 x1 x4 x1 x1 x4 x1 x1 x1 x1 x1 x1 x1 x1

5 Kaapin mitat

5.1 Varotoimenpiteet

• Varmista, että sisäänrakennettu lokero on ilman takaseinää;
- Tuuleta tuote noudattamalla tämän käyttöoppaan ohjeita;
- On suositeltavaa kiinnittää huonekalut seinään kaatumisen estämiseksi.

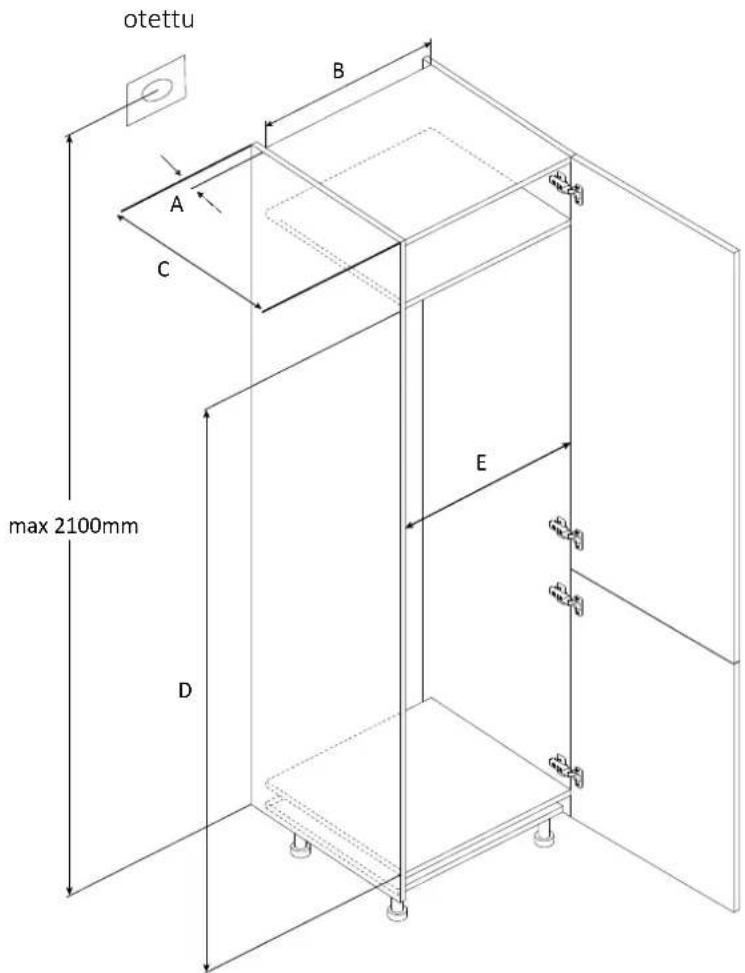

5.2 Mitat mm

Aksonometrinen näkymä edestä

avoimilla ovilla

otettu A B C max 2100mm E D

Mallit		A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	Huom
1	Min.	50	400	560	1778	560	Saranat: 17 mm
	neuvoi			580	1780	562
	Max.			-	1782	568
2	Min.	50	400	560	1941	560
	neuvoi			580	1943	562
	Max.			-	1945	568
3	Min.	50	400	560	1941	710
	neuvoio			580	1943	712
	Max.			-	1945	718

6 Huonekalut ja ilmanvaihto

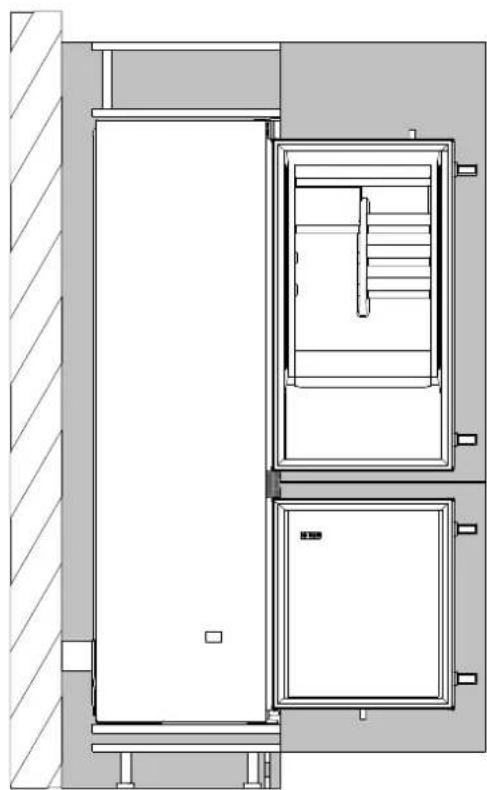

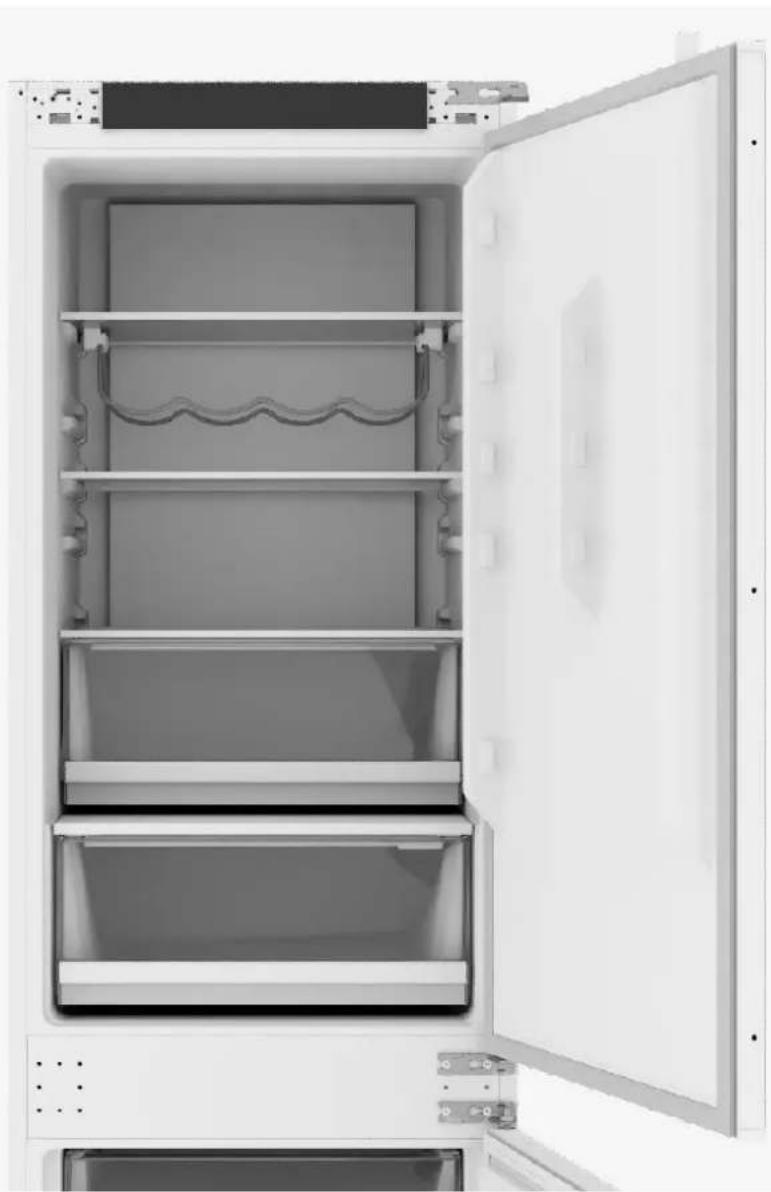

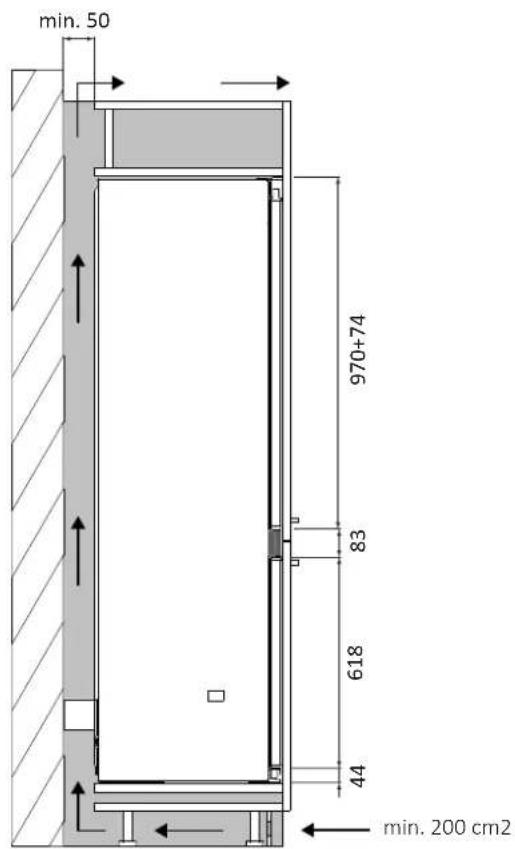

6.1 Kolonnin asennus

Lateraalinen osa Lateraalinen osa

min. 50 970+74 83 618 44 min. 200 cm2

Jos jalkalistaan ei ole mahdollista tehdä aukkoa, etsi vaihtoehtoinen ratkaisu ilmankierron varmistamiseksi.

Voit katsoa tuotteen asennusvideon skannaamalla QR-koodin.

tainapsauttamall a seuraavaa link

8 Muuta ovien avautumissuuntaa

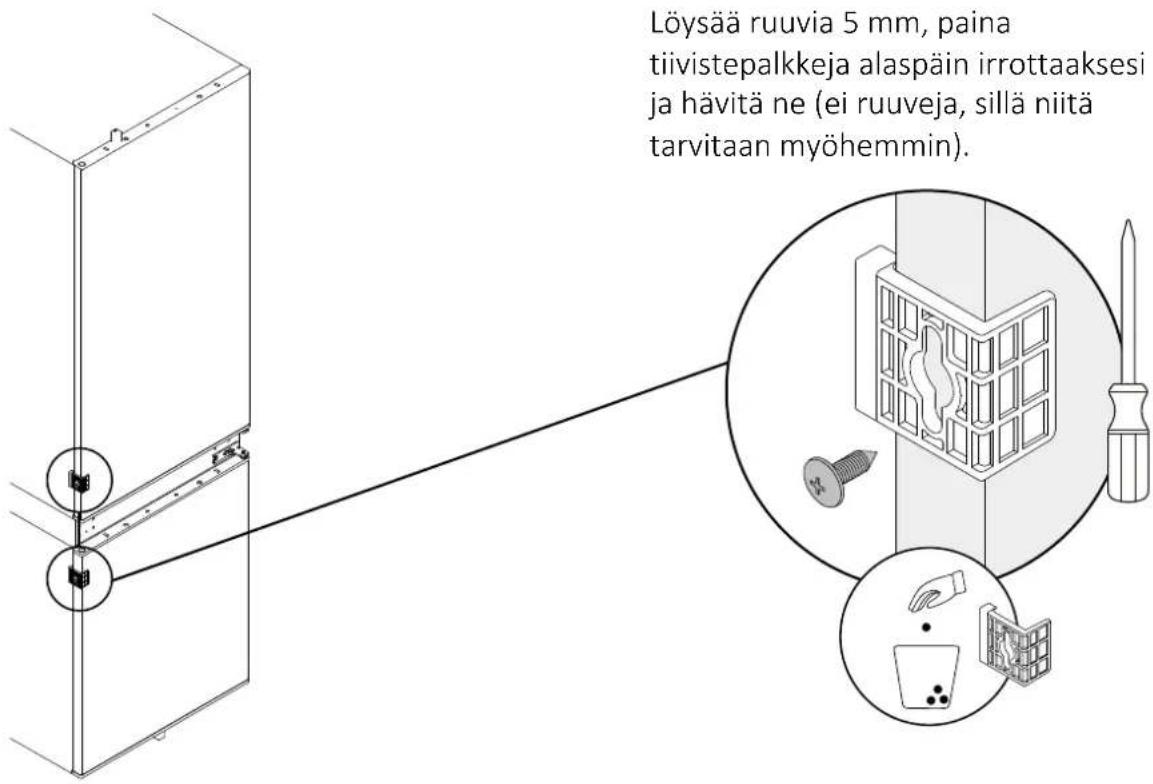

8.1 Ovien avaaminen

Löysää ruuvia 5 mm, paina tiivistepalkkeja alaspäin irrottaaksesi ja hävitä ne (ei ruuveja, sillä niitä tarvitaan myöhemmin).

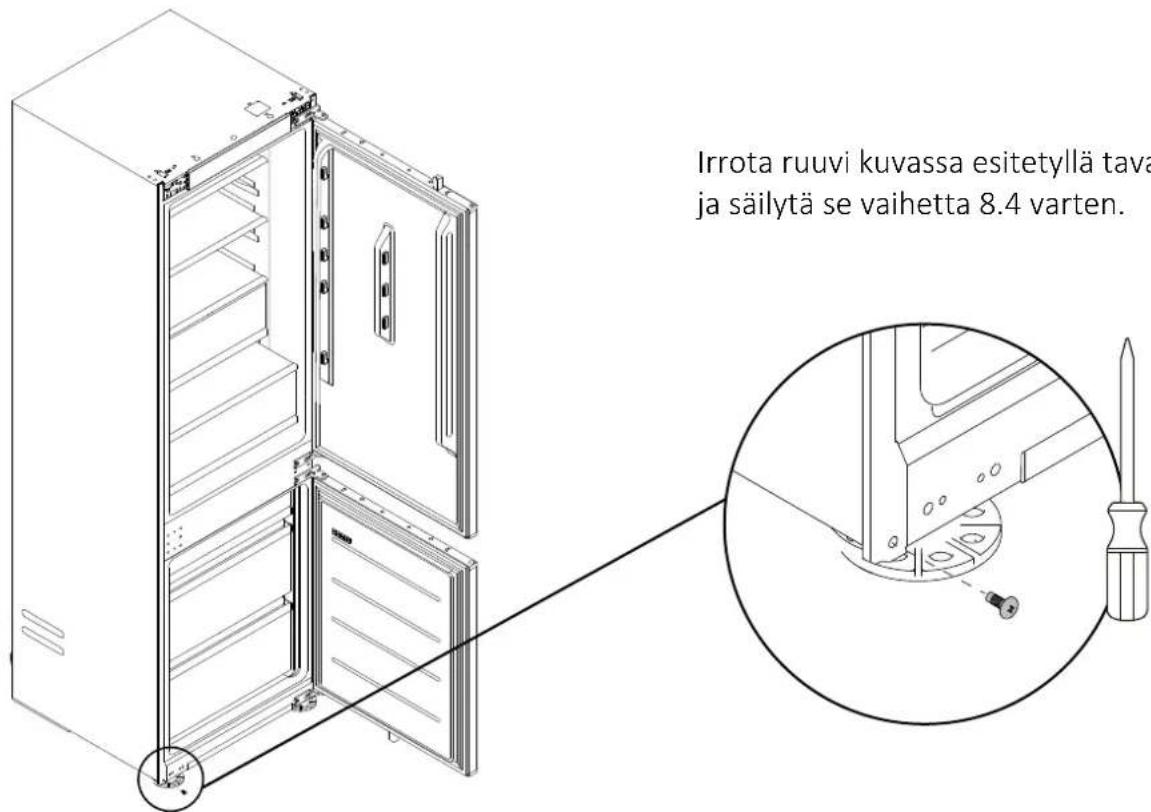

8.2 Pohjaruvin irrotus

Irrota ruuvi kuvassa esitetyllä tava ja säilytä se vaihetta 8.4 varten.

HUOM: Noudata alla olevia ohjeita vain, jos ovien avautumissuuntaa on tarpeen muuttaa, muussa tapauksessa siirry seuraavaan kappaleeseen (sivu 16).

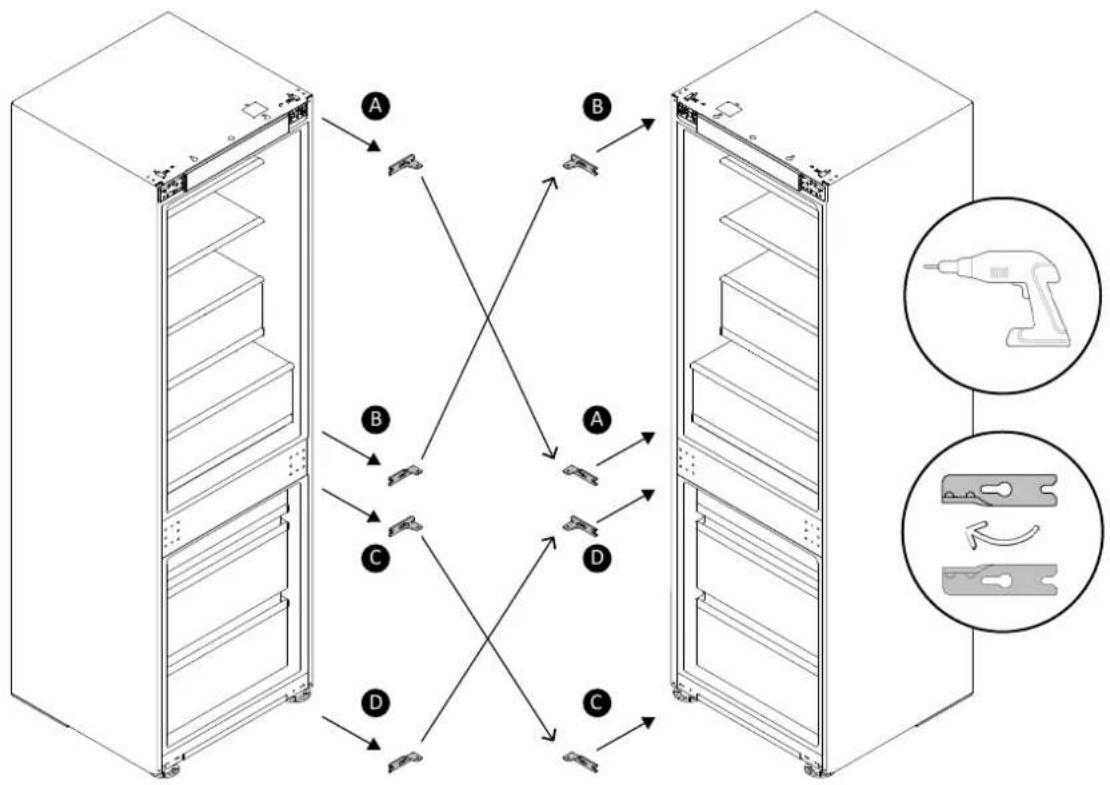

8.3 Saranoiden kääntäminen

Käännä saranoita 180° ja kokoa ne kuvan osoittamalla tavalla.
    subgraph_Server_Rack1["Server Rack 1"]
        A1["A"] --> B1["B"]
        B1 --> C1["C"]
        C1 --> D1["D"]
        D1 --> A2["A"]
        A2 --> B2["B"]
        B2 --> C2["C"]
        C2 --> D2["D"]
        D2 --> A3["A"]
        A3 --> B3["B"]
        B3 --> C3["C"]
        C3 --> D3["D"]
        D3 --> A4["A"]
        A4 --> B4["B"]
        B4 --> C4["C"]
        C4 --> D4["D"]
        D4 --> A5["A"]
        A5 --> B5["B"]
        B5 --> C5["C"]
        C5 --> D5["D"]
        D5 --> A6["A"]
        A6 --> B6["B"]
        B6 --> C6["C"]
        C6 --> D6["D"]
        D6 --> A7["A"]
        A7 --> B7["B"]
        B7 --> C7["C"]
        C7 --> D7["D"]
        D7 --> A8["A"]
        A8 --> B8["B"]
        B8 --> C8["C"]
        C8 --> D8["D"]
        D8 --> A9["A"]
        A9 --> B9["B"]
        B9 --> C9["C"]
        C9 --> D9["D"]
        D9 --> A10["A"]
        A10 --> B10["B"]
        B10 --> C10["C"]
        C10 --> D10["D"]
        D10 --> A11["A"]
        A11 --> B11["B"]
        B11 --> C11["C"]
        C11 --> D11["D"]
        D11 --> A12["A"]
        A12 --> B12["B"]
        B12 --> C12["C"]
        C12 --> D12["D"]
        D12 --> A13["A"]
        A13 --> B13["B"]
        B13 --> C13["C"]
        C13 --> D13["D"]
        D13 --> A14["A"]
        A14 --> B14["B"]
        B14 --> C14["C"]
        C14 --> D14["D"]
        D14 --> A15["A"]
        A15 --> B15["B"]
        B15 --> C15["C"]
        C15 --> D15["D"]
        D15 --> A16["A"]
        A16 --> B16["B"]
        B16 --> C16["C"]
        C16 --> D16["D"]
        D16 --> A17["A"]
        A17 --> B17["B"]
        B17 --> C17["C"]
        C17 --> D17["D"]
        D17 --> A18["A"]
        A18 --> B18["B"]
        B18 --> C18["C"]
        C18 --> D18["D"]
        D18 --> A19["A"]
        A19 --> B19["B"]
        B19 --> C19["C"]
        C19 --> D19["D"]

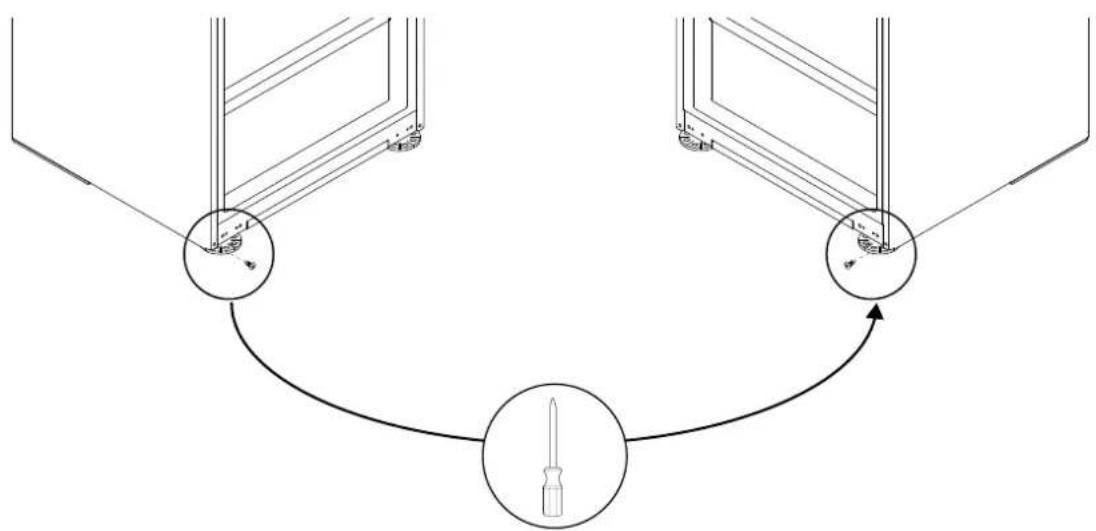

8.4 Kiinnitä ruuvi jääkaapin vastakkaisella puolella pohjassa.

Kiinnitä ruuvi (vaiheesta 8.2) jääkaapin vastakkaiselle puolelle kuvassa esitetyllä tavalla.

9 Ohjeet jääkaapin asentamiseen

Ennen kuin jatkat, jos et ole suorittanut vaihetta 8.1 aiemmin, tee se nyt.

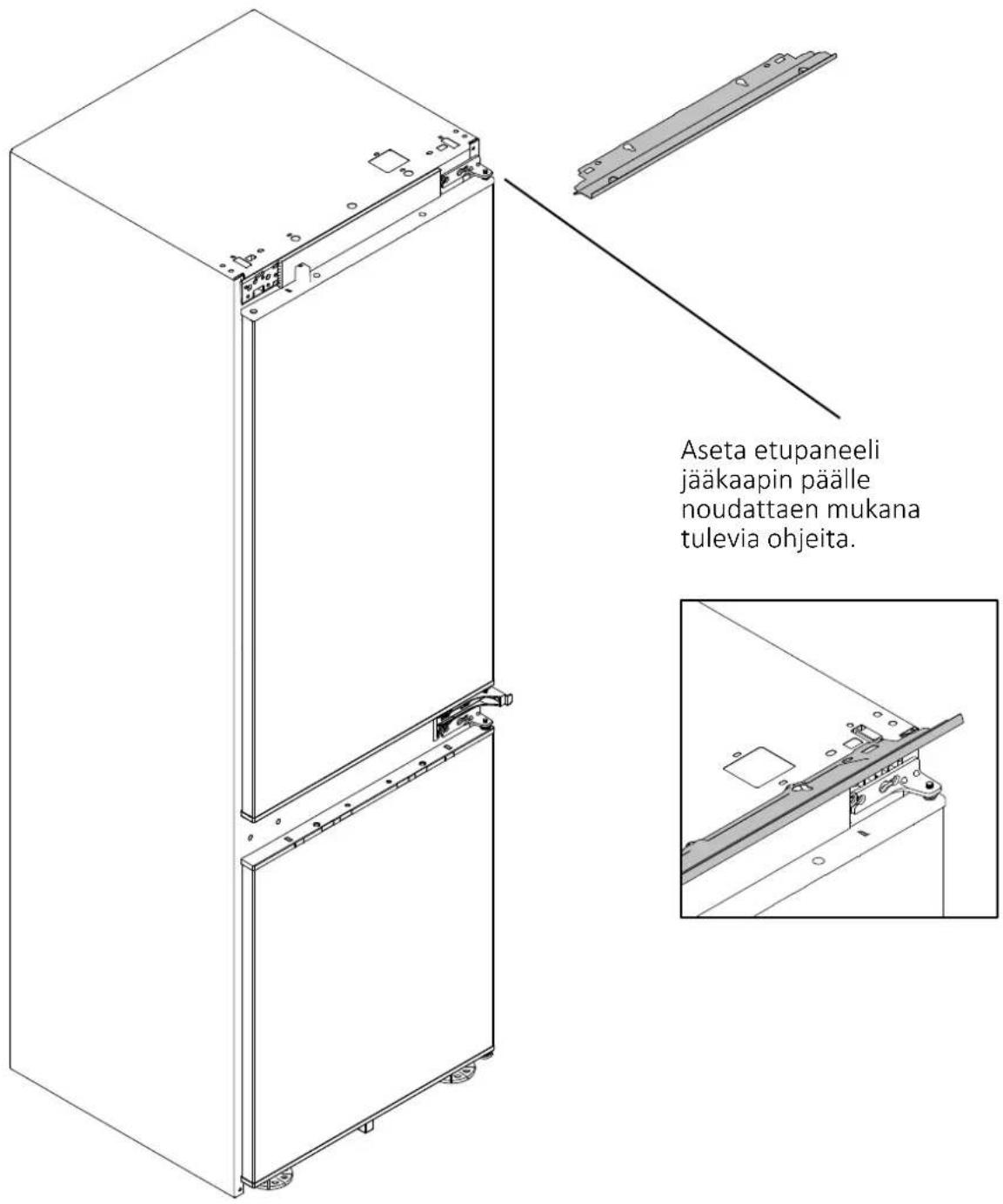

9.1 Etupaneelin kiinnittäminen jääkaapin yläosaan

Aseta etupaneeli jääkaapin päälle noudattaen mukana tulevia ohjeita.

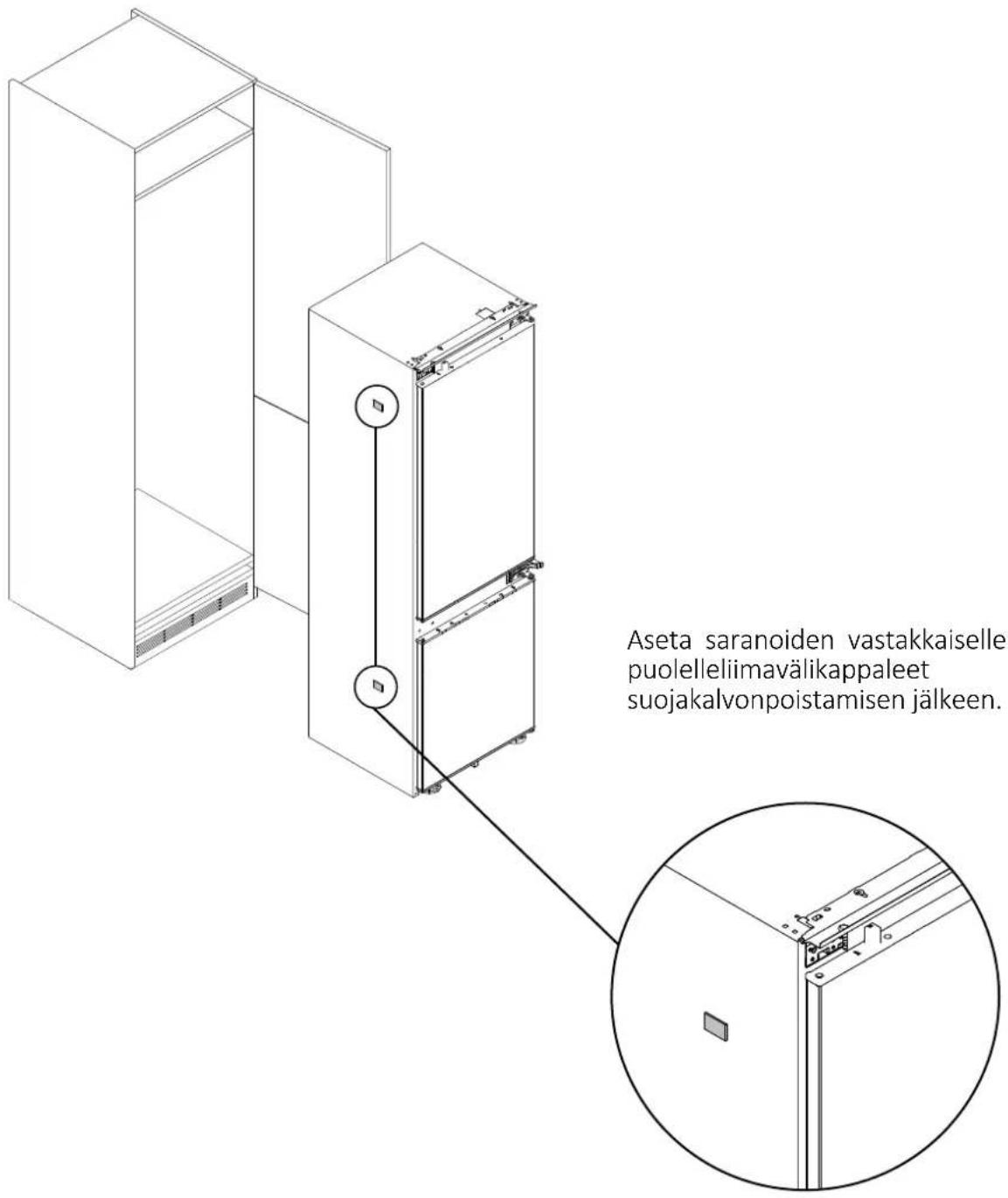

9.2 Jääkaapin kylkeen kiinnitetään liimautuvia välikappaleita

Aseta saranoiden vastakkaiselle puolelleliimavälikappaleet suojakalvonpoistamisen jälkeen.

9 Ohjeet jääkaapin asentamiseen

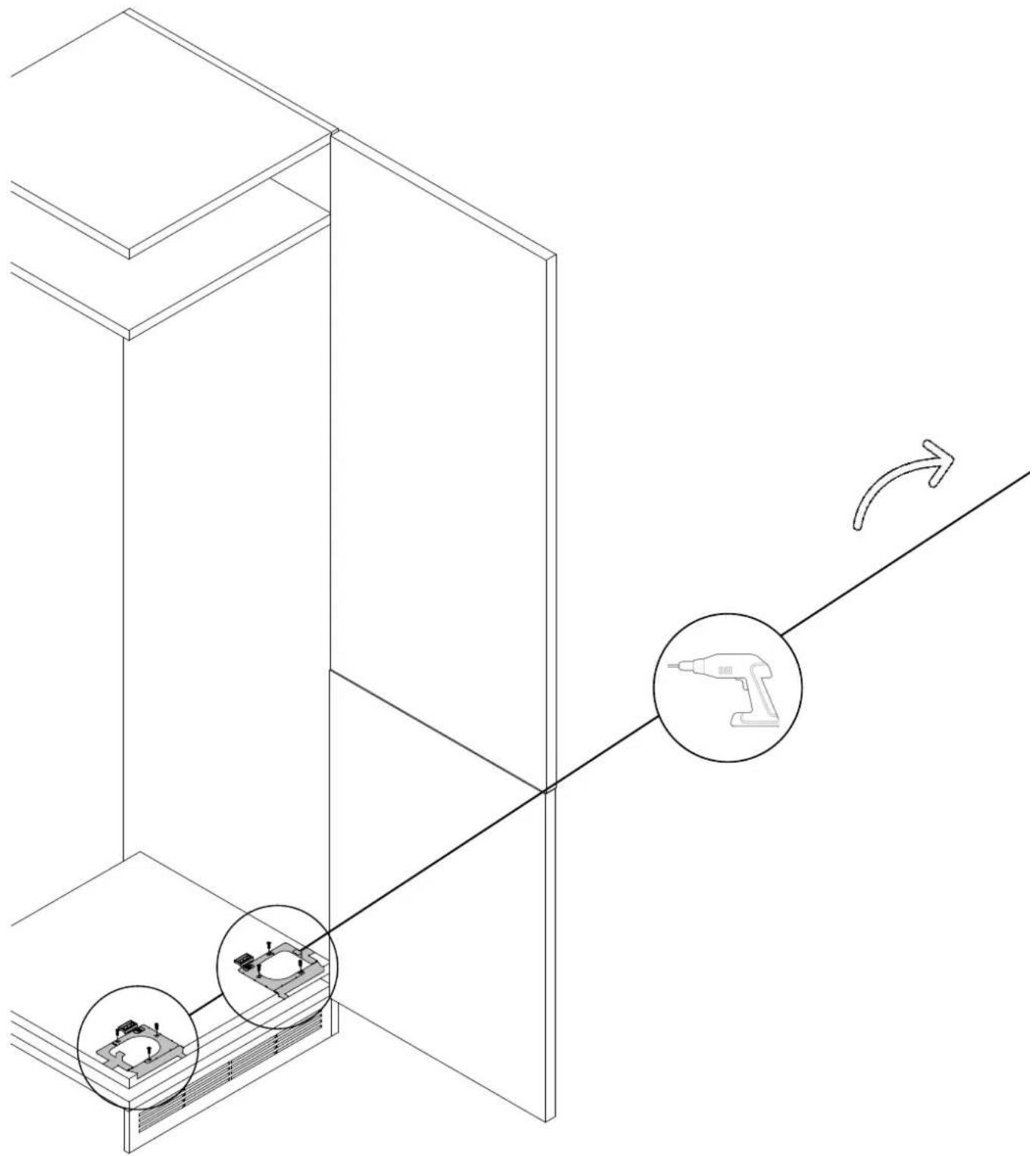

9.3 Jääkaapin jalkojen keskittäminen

Asenna jalkojen keskitysmallit kaapin pohjaan mukana toimitetuilla ruuveilla. Poista ylimääräiset osat kuvan mukaisesti.

9.3 Jääkaapin jalkojen keskittäminen

9 Ohjeet jääkaapin asentamiseen

HUOMIO: Ennen jääkaapin asettamista kaappiin, vedä virtajohto sisään ja kiinnitä se tilapäisesti yläreunasta teipillä. Sen jälkeen kahden henkilön on nostettava tuote ja työnnettävä se syvennykseen varoen vahingoittamasta virtajohtoa. Varmista, että pistorasiaan pääsee käsiksi.

Kokoelma

9.4

Jääkaapin etuosan on oltava tasaisesti kaapin hyllyä vasten. Jätä jääkaapin ja saranoiden vastakkaisella puolella olevan kaapin väliin 3 mm:n toleranssi. 3 mm

9 Ohjeet jääkaapin asentamiseen

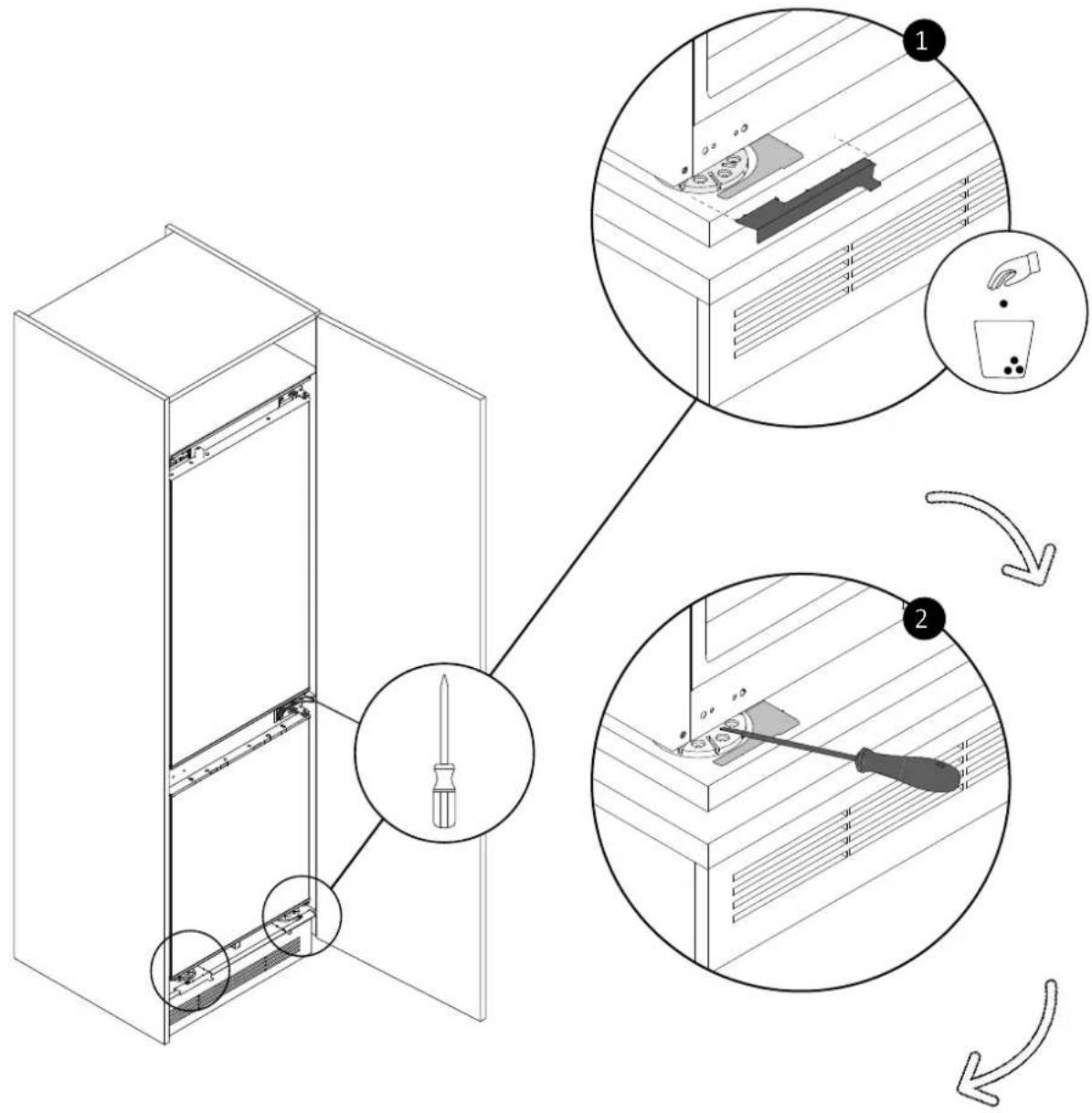

9.5 Jääkaapin jalkojen kiinnittäminen

Irrota jalan keskitysosan kieleke.

Säädä haluttuun korkeuteen ja kiinnitä jääkaapin jalat kaappiin mukana toimitetuilla ruuveilla.

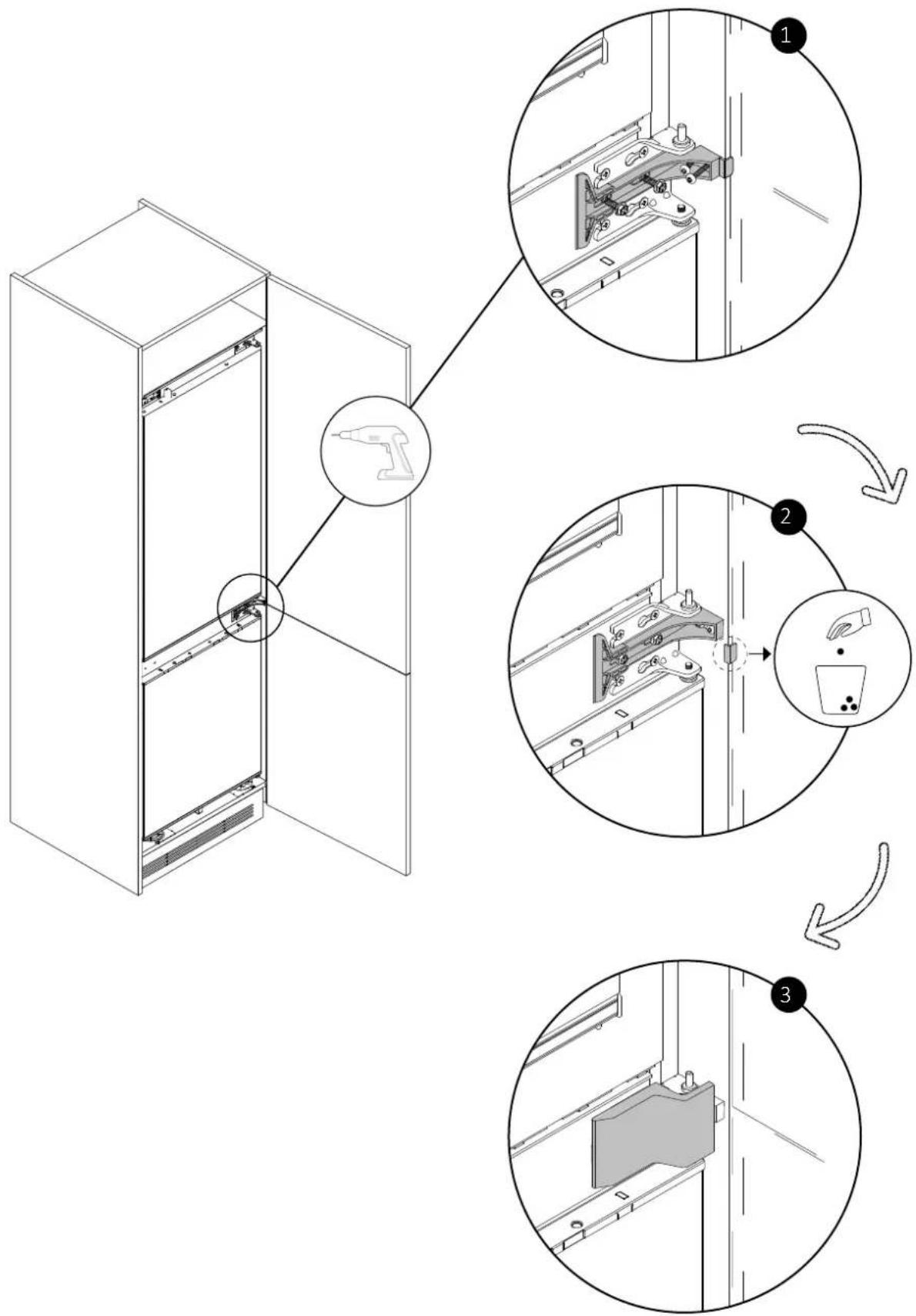

9.6 Keskuskiinnikkeiden ja kansien asennus

Kiinnitä kiinnike jääkaapin avautuvaan puoleen mukana toimitetuilla ruuveilla. Irrota kohdistuskieleke. Lopuksi aseta kansi takaisin paikalleen.

9 Ohjeet jääkaapin asentamiseen

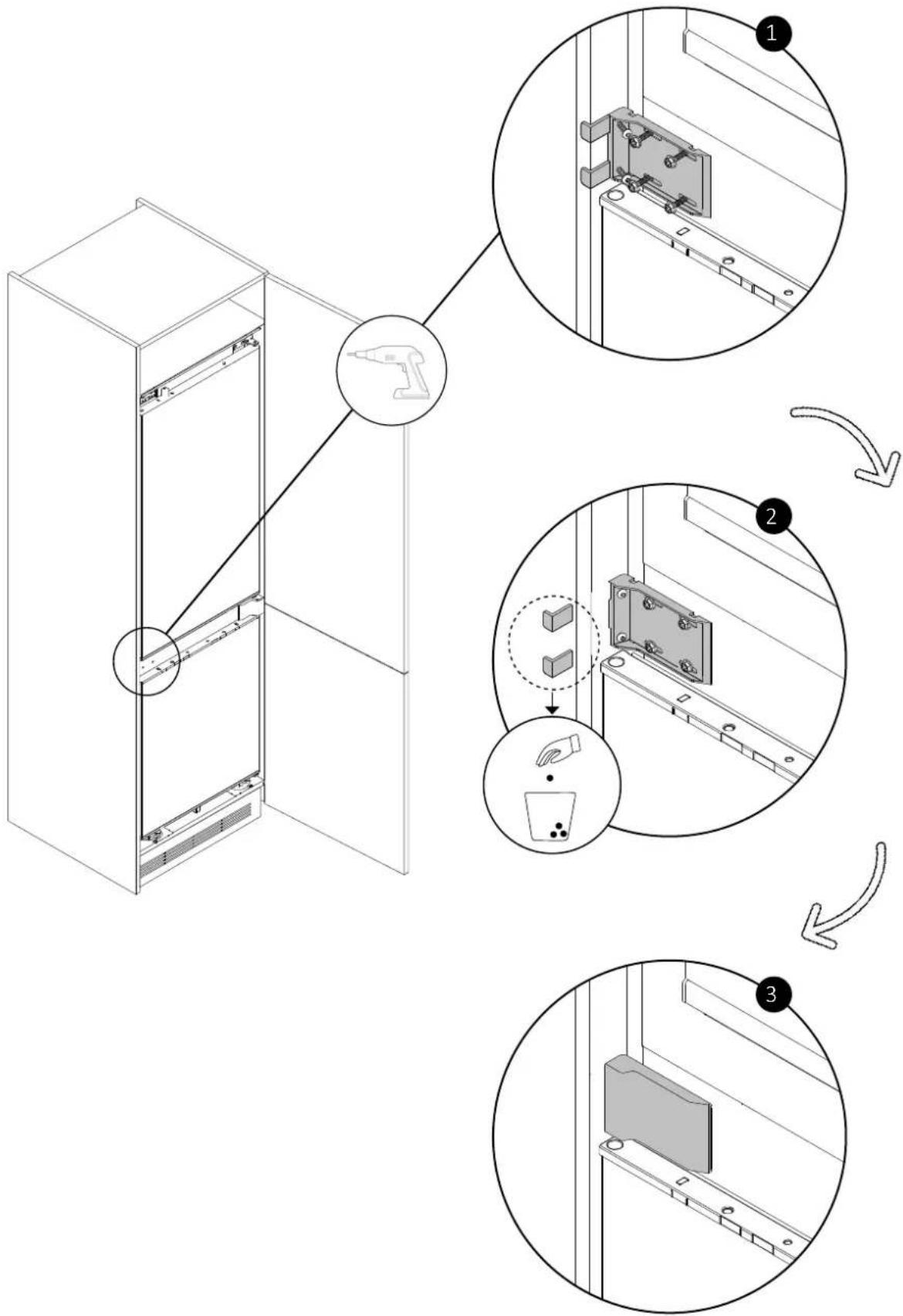

9.6 Keskuskiinnikkeiden ja kansien asennus

Kiinnitä kiinnike mukana toimitetuilla ruuveilla saranoiden vastakkaiselle puolelle. Irrota kohdistuskielekkeet. Lopuksi aseta kansi paikalleen.

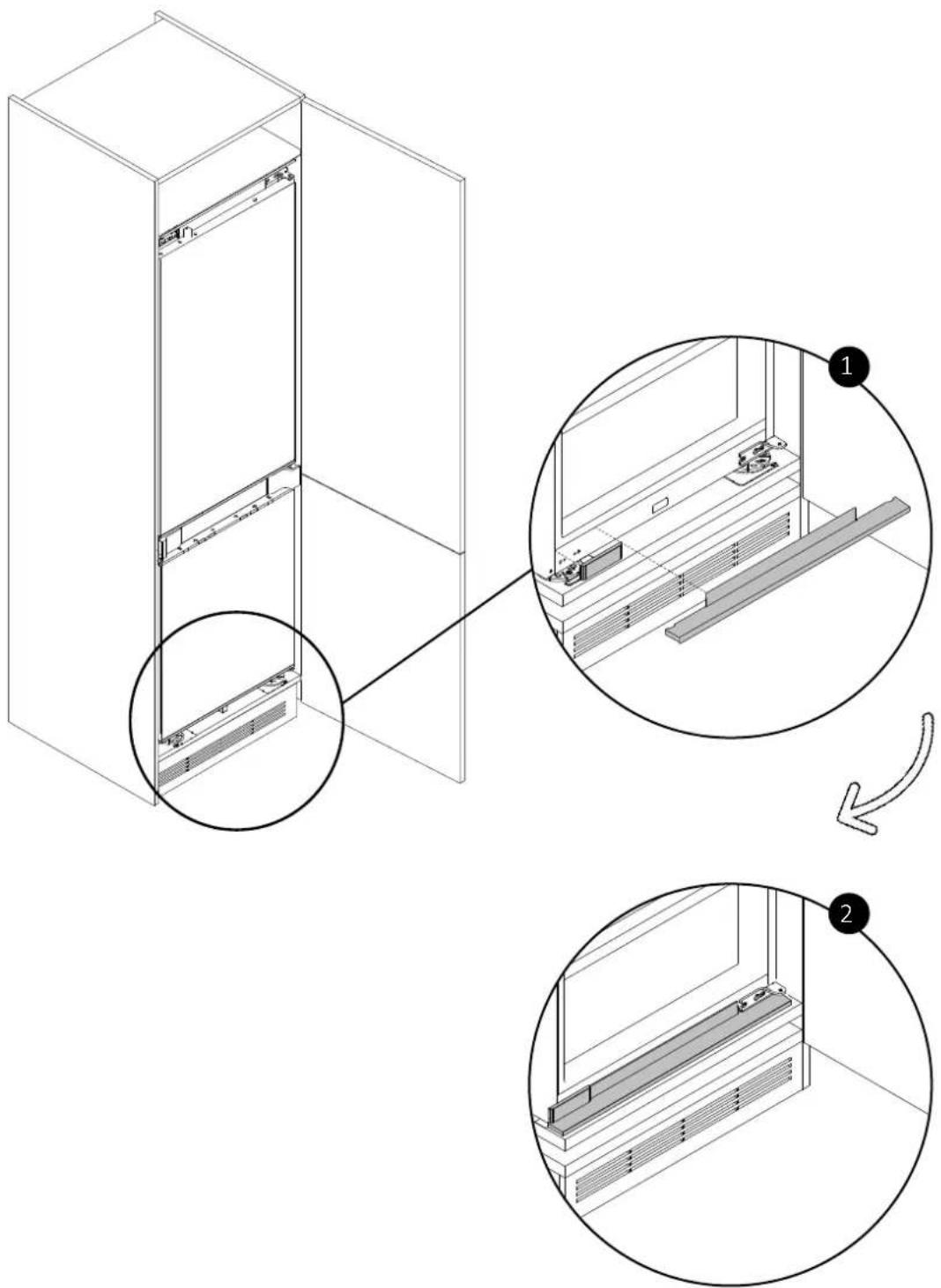

9.7 Alempien kansien kokoaminen

Kiinnitä kaksi alempaa suojusta kuvan osoittamalla tavalla.

9 Ohjeet jääkaapin asentamiseen

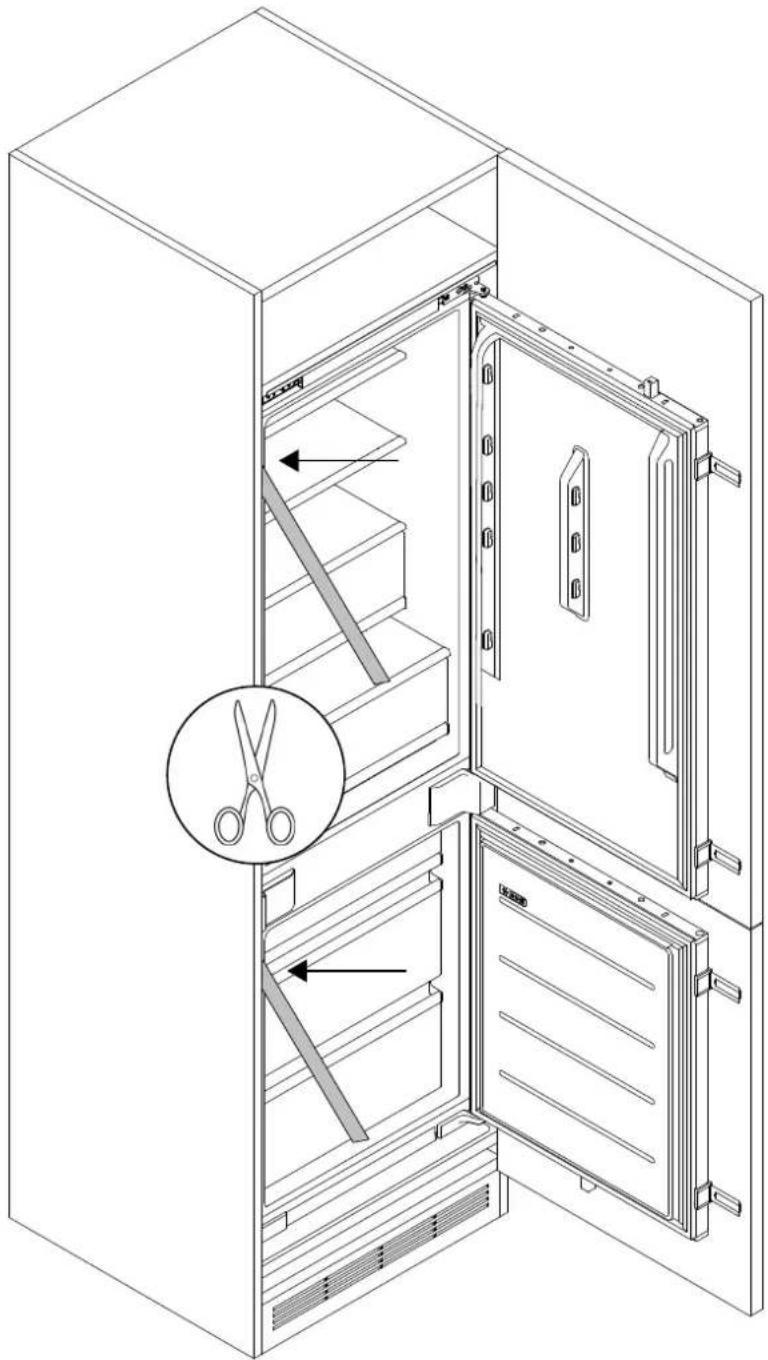

9.8 Tiivisteiden kiinnittäminen jääkaapin sivuun

Leikkaa tiivisteet oikean kokoisiksi ja kiinnitä ne jääkaapin sivuun saranoiden vastakkaiselle puolelle.

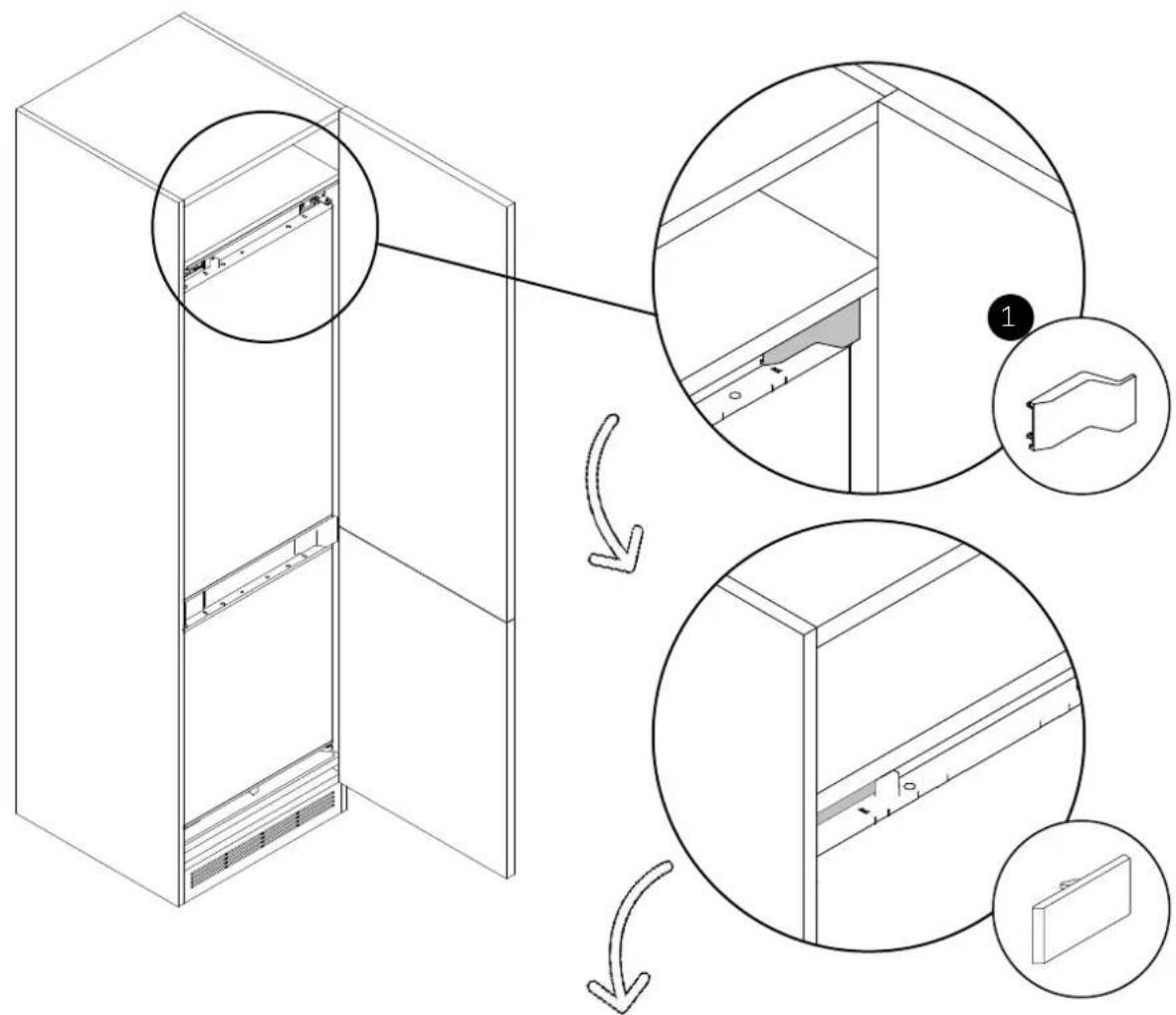

9.9 Yläkansien asentaminen ja jääkaapin kiinnittäminen ylimpään hyllyyn

Kiinnitä yläetupaneeli kaapin hyllyyn mukana toimitetuilla ruuveilla ja peitä sitten yläsarana ja vastakkainen puoli suojuksilla.

9 Ohjeet jääkaapin asentamiseen

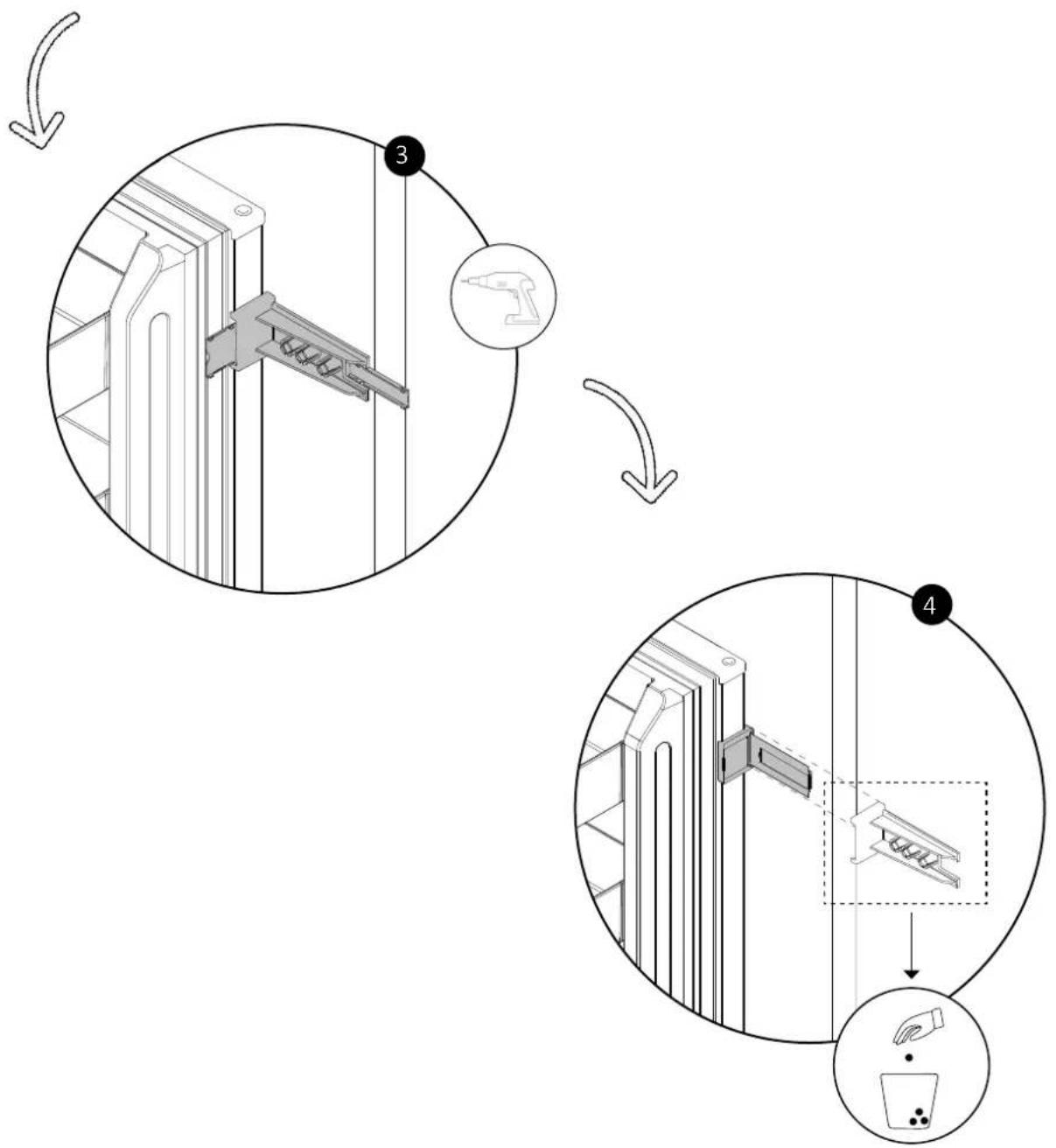

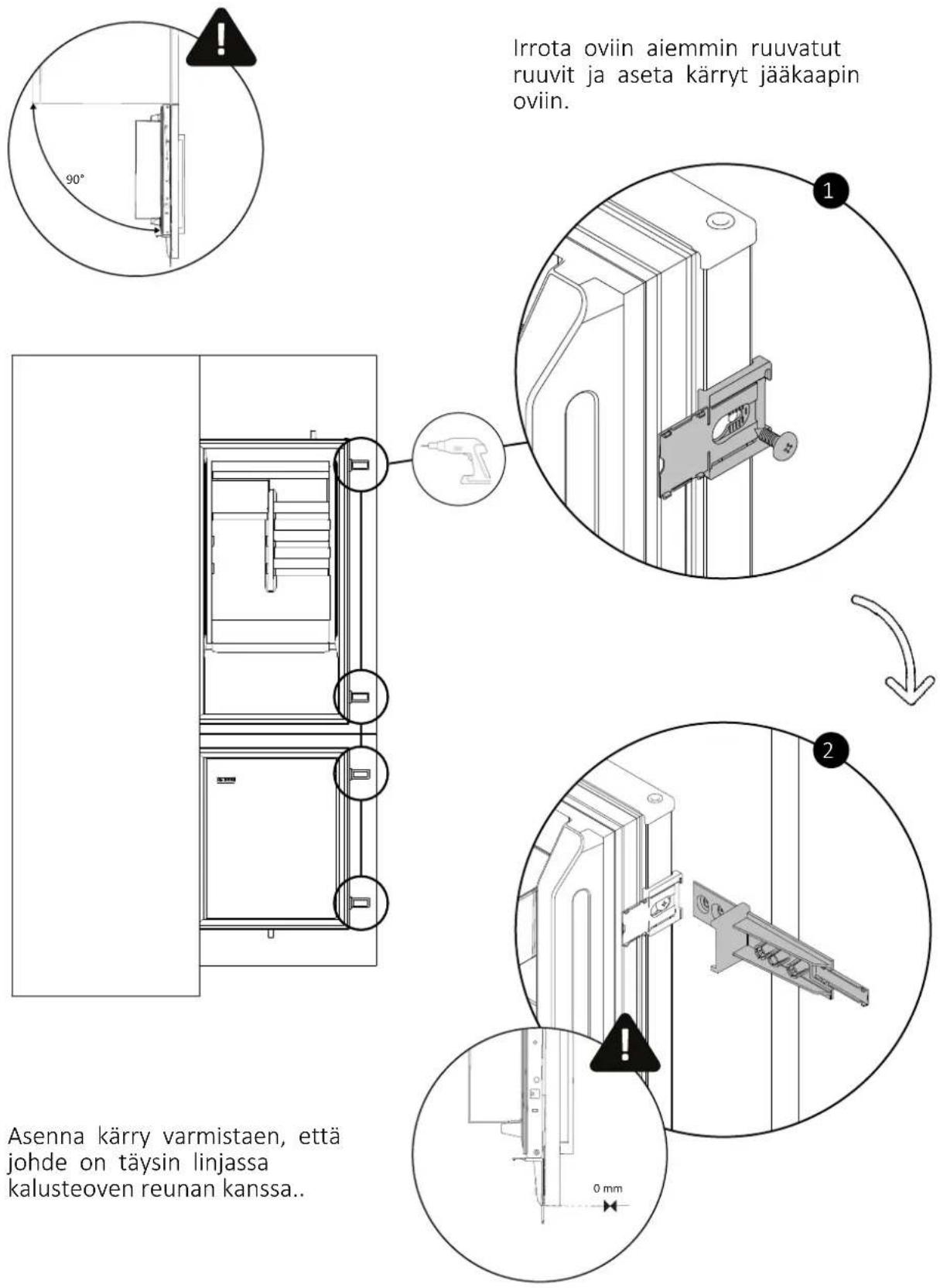

9.10 Liukuvien saranoiden kiinnittäminen huonekaluoveen

Ennen aloittamista varmista, että kaapin ja jääkaapin ovet ovat täysin auki 90° kulmassa.

Irrota oviin aiemmin ruuvatut ruuvit ja aseta kärryt jääkaapin oviin. Asenna kärry varmistaen, että johde on täysin linjassa kalusteoven reunan kanssa..

9.10 Liukuvien saranoiden kiinnittäminen huonekaluoveen

Kiinnitä vaunut ruuvimeisselillä kaapin oviin. Irrota sitten kiskot kuvan osoittamalla tavalla.

10.1 Varoitukset

Laitteen turvallisen sähköjärjestelmään kytkemiseksi noudata seuraavia varoituksia:

• Väärin suoritetut korjaukset, asennukset tai huollot voivat vakavasti vaarantaa käyttäjän;
• Valmistaja ei ole vastuussa suorista tai epäsuorista vahingoista, jotka johtuvat virheellisestä asennuksesta, huollosta tai korjauksesta. Se ei myöskään ole vastuussa vahingoista, jotka johtuvat maadoitusjohtimen puuttumisesta tai keskeytyksestä (esim. sähköisku).
  • Liitä tuote ainoastaan mukana toimitetulla kaapelilla;
• Tuote on liitettävä asianmukaisesti rakennettuun sähköjärjestelmään;
  Jos vaurio johtuu virheellisestä liitännästä, takuu ei ole enää voimassa;
• Korjauksia varten ota yhteyttä yksinomaan asiakaspalveluun ja pyydä käyttämään alkuperäisiä varaosia.
• Irrota tuote verkkovirrasta ennen minkäänlaisten huolto- tai korjaustöiden suorittamista.
  • Välttääksesi tulipalon tai sähköiskun vaaran, älä vahingoita pistoketta ja/tai virtajohtoa;
• Älä kytke laitetta jakorasioihin, jatkojohtoihin tai kannettaviin virtalähteisiin;
• Kun sijoitat laitetta valitsemaasi paikkaan, varmista, ettei virtajohto ole puristuksissa tai vaurioitunut ja ettei laitteen takana ole jatkojohtoja tai kannettavia virtalähteitä.

Teho imeytyy

Katso tuotteen tietokilpi.

Differentiaalikytkin (hengenpelastaja)

Suosittelemme käyttämään vikavirtasuojakytkintä (RCCB), jonka laukaisuvirta on voimassa olevien määräysten mukainen.

⚠️ HUOMIO: Tuotetta ei saa käyttää ulkoisella kytkinlaitteella, kuten ajastimella, eikä sitä saa kytkeä virtapiiriin, joka kytketään säännöllisesti päälle ja pois päältä. Tuotetta ei ole suunniteltu käytettäväksi ulkoisella ajastimella tai erillisellä kaukosäädinjärjestelmällä.

• Varmista, että tyyppikilven sähkötiedot vastaavat sähkönsyöttöä;

• Laite toimii 220–240 VAC/50 Hz sähköllä. Epänormaalit jännitevaihtelut voivat aiheuttaa laitteen käynnistymättömyyden, vahingoittaa lämpötilansäädintä tai kompressoria tai aiheuttaa epätavallisia ääniä käytön aikana. Tässä tapauksessa on suositeltavaa asentaa automaattinen säädin;

• Varmista, että virtajohto ei ole puristuksissa laitteen alle kuljetuksen/siirtämisen aikana tai sen jälkeen, jotta se ei katkea tai vaurioidu. Jos laitteen virtajohto on vaurioitunut, älä jatka asennusta ja ota yhteyttä huoltoon.

• Varmista, että virtalähde, pistorasia ja sulakkeet vastaavat tyyppikilvessä ilmoitettuja tietoja;
• Varmista, että pistorasia on maadoitettu, äläkä käytä haaroituspistorasioita tai jatkojohtoja..

HUOMAUTUS (vain Iso-Britannia): iLaitteen virtajohdossa on 3-johtiminen (maadoitettu) pistoke, joka sopii tavalliseen 3-johtimiseen (maadoitettuun) pistorasiaan. Älä koskaan katkaise tai pura kolmatta johdinta (maadoitus). Pistokkeen on oltava helposti saatavilla laitteen asennuksen jälkeen.

10.2 Muita vinkkejä

Minkä tahansa kodinkoneen käyttö edellyttää tiettyjen perussääntöjen noudattamista:

• On suositeltavaa pitää pistoke puhtaana: merkkivaloon kertynyt lika voi aiheuttaa tulipalon;
• Älä irrota laitetta virtalähteestä vetämällä virtajohdosta;
• Älä koske laitteeseen kosteilla tai märillä käsillä tai jaloilla.
• Yleisesti ottaen sovittimien, haaroituspistorasioiden tai jatkojohtojen käyttöä ei suositella;

Jos laitteessa ilmenee toimintahäiriö ja/tai sen teho heikkenee, sammuta se äläkä koske siihen millään tavalla.

11 Toimitus käyttäjälle

Asennuksen Iopussa:

• Tiedota käyttäjälle olennaisista toiminnoista;
• Tiedota käyttäjälle kaikista käytön ja käsittelyn turvallisuuden kannalta olennaisista seikoista;
• Anna käyttäjälle lisävarusteet sekä käyttö- ja kokoamisohjeet, jotka hänen on säilytettävä huolellisesti.

Kun asennus on valmis, poista suojakalvo, teippi ja kaikki muut pakkausmateriaalit ja ota mukana toimitetut lisävarusteet tuotteen sisältä.

- Odota vähintään 2/3 tuntia laitteen käynnistämisen jälkeen ennen ruoan laittamista laitteeseen, jotta jääkaapin sisälämpötila on varmasti oikea.

VAROITUS: Tuote vaatii riittävän ilmanvaihdon normaalia toimintaa varten. Älä tuki tuuletusaukkoja mistään syystä.

▲HUOMAA: Tuotteen todellinen ulkonäkö riippuu valitsemastasi mallista.

12 Tuotteen purkaminen

• Irrota tuote verkkovirrasta;
- Irrota kiinnitysruuvit;
• Nosta tuotetta hieman ja poista se kokonaan;
- Tämä tuote ei vahingoita huonekaluja, joita voidaan käyttää myös uuden laitteen kanssa.
