BRUGSANVISNING HONBQT3518E HOOVER

Denne installationsmanual er beregnet til køkkenproducenter, der arbejder med disse produkter. For at sikre sikkerheden og opnå de bedste resultater anbefaler vi, at du læser denne manual omhyggeligt, inklusive sikkerhedsinstruktionerne, og gemmer den til senere brug. Inden du påbegynder installationen, skal du notere serienummeret, da du kan få brug for det i tilfælde af reparationer. Kontroller for forsendelsesskader, og kontakt en tekniker, hvis du er i tvivl, før du bruger apparatet. Opbevar al emballage utilgængeligt for børn.

i NB: Funktioner, billeder i manualen og produkttilbehør kan være varierer afhængigt af den købte model.

indeks

1 Sikkerhedsadvarsler for installation p.4
2 Hvor skal produktet installeres p.5
3 Køleskabs dimensioner p.6
4 Installationsværktøjer p.8
5 Afmetingen kast p.8

Denne installationsmanual er beregnet til køkkenproducenter, der skal håndtere disse produkter. For at sikre sikkerheden og opnå de bedste resultater, bedes du læse denne manual omhyggeligt, inklusive sikkerhedsinstruktionerne, og gemme den til senere brug. Inden du fortsætter med installationen, skal du notere serienummeret, da du kan få brug for det i tilfælde af reparationer. Kontroller for eventuelle skader under transport, og kontakt en tekniker, hvis du er i tvivl, før du bruger produktet. Hold altid alt emballagemateriale væk fra børn.

NOTE: Funktioner, billeder i manualen og produkttilbehør kan variere afhængigt af ding på den købte model.

indeks

1 Sikkerhedsadvarsler for installation p.4
2 Hvor produktet skal installeres p.5
3 Køleskabs dimensioner p.6
4 Installationsværktøjer p.8
5 Skabs dimensioner p.8

5.1 Forholdsregler

5.2 Dimensioner

6 Skabsmontering og ventilation p.10

6.1 Montering i søjle

7 Installationsvideo trin for trin p.11

8 Endr dørens åbningsretning p.12

8.1 Oplåsning af dørene

8.2 Fjernelse af bundskruen

8.3 Hængsler inversion

8.4 Fastgørelse af den nederste skrue på den modsatte side af køleskabet

9 Installationsvejledning til køleskabet p.14

9.1 Påsætning af køleskabets øverste installationsstang
9.2 Påsætning af klæbeafstandsstykker på siden af køleskabet
9.3 Centrering af køleskabets fødder
9.4 Indbygget installation
9.5 Fastgørelse af køleskabets fødder
9.6 Montering af centrale beslag og dæksler
9.7 Montering af bunddæksler
9.8 Påsætning af pakningerne på siden af køleskabet
9.9 Montering af topdæksler og fastgørelse af køleskabet til den øverste hylde
9.10 Fastgørelse af glidehængslerne på skabslågen

indeks

11 Levering til bruger p.30

Følg disse anvisninger, før du påbegynder installationen af produktet. Følg venligst følgende retningslinjer, før du påbegynder installationen af produktet. Din sikkerhed er meget vigtig for os. Læs disse instruktioner omhyggeligt, før du bruger produktet.

- Installationen skal udføres af en kvalificeret tekniker, der er bekendt med og overholder gældende love i installationslandet samt producentens anvisninger.

- Hvis producentens hjælp er nødvendig for at afhjælpe fejl, der skyldes forkert installation, er sådan hjælp ikke dækket af garantien;

- Fjern emballagematerialet, før du bruger apparatet;

- Efter udpakning af produktet skal du kontrollere, at det ikke er beskadiget. I tilfælde af problemer skal du kontakte servicecenteret, før du fortsætter installationen, og du må ikke tilslutte det til strømforsyningen.

- Et beskadiget produkt kan forårsage kortslutning, elektrisk stød, brandfare og andre farer;

- Kontrollér om der er tilbehør eller ekstramaterialer (poser med skruer, dokumenter, brochurer osv.) i emballagen, og fjern og opbevar dem, hvis de er til stede.

- Før apparatet installeres, skal det sikres, at der er tilstrækkelig ventilation til at muliggøre korrekt cirkulation af frisk luft, der er nødvendig for afkøling og beskyttelse af de indvendige komponenter. Afhængigt af opsætningstypen skal der laves de angivne åbninger som vist;

- Hvis producentens hjælp er nødvendig for at afhjælpe fejl på grund af forkert installation, er sådan hjælp ikke dækket af garantien. Følg installationsvejledningen for kvalificeret personale;

- Forkert installation kan forårsage skade på personer, dyr eller ejendom. Producenten kan ikke holdes ansvarlig for sådanne skader eller personskader;

- Sikker brug garanteres kun, hvis installationen er udført korrekt i henhold til disse instruktioner. I tilfælde af skader som følge af forkert installation ligger ansvaret hos installatøren;

- Garantien dækker ikke skader forårsaget af forkert installation;

- I tilfælde af forkert installation, manipulation med apparatet eller manglende tilslutning bortfalder produktgarantien.

- Efter installationen må netledningen ikke komme i kontakt med bevægelige dele af køkkenkomponenter (f.eks. en skuffe) og må ikke udsættes for mekanisk belastning;

- Dette produkt kræver konstant ventilation under brug. Dæk ikke luftåbningerne til;

- Når installationen er færdig, skal teknikeren sikre sig, at produktet er installeret korrekt.

Vigtige advarsler

• Installer ikke apparatet i områder, der er udsat for direkte sollys, for at undgå at påvirke produktets ydeevne;
• Installer og brug dette produkt i et lukket, overdækket, tørt og godt ventileret miljø; Installer
• ikke produktet udendørs i områder, der er udsat for vejrforhold;
• Installer produktet i nærheden af en stikkontakt;
  • Hold produktet væk fra flammer;
• Installer apparatet på en plan overflade i et område, der er egnet til dets størrelse og
• anvendelse;
• Rengør apparatet med vand og et mildt rengøringsmiddel, og tør det af med en blød klud;
• Apparatet er tungt; der kræves mindst to personer til at flytte det;

Efter installationen skal køleskabet hvile i mindst 4 timer, før det tændes, så kompressorolien kan bundfælde sig.

- Dette produkt er udelukkende beregnet til installation i private hjem eller lignende miljøer, såsom:

Køkkenområder beregnet til personale i butikker, kontorer og andre arbejdsmiljøer;

- Skønhedsgårde, Bed & Breakfasts (B&B);

Til cateringvirksomhed og lignende anvendelser, eksklusive detailsalg.

Installer dette produkt et sted, hvor den omgivende temperatur ikke er lavere eller højere end den driftstemperatur, der er angivet på produktetiketten: ellers fungerer apparatet ikke korrekt.

- Udvidet tempereret (SN): "Dette apparat er beregnet til brug i omgivelsestemperaturer fra 10°C til 32°C";

- Tempereret (N): "Dette apparat er beregnet til brug i omgivelsestemperaturer fra 16°C til 32°C";

- Subtropisk (ST): "Dette apparat er beregnet til brug i omgivelsestemperaturer fra 16°C til 38°C";

Tropisk (T): "Dette apparat er beregnet til brug i omgivelsestemperaturer fra 16°C til 43°C."

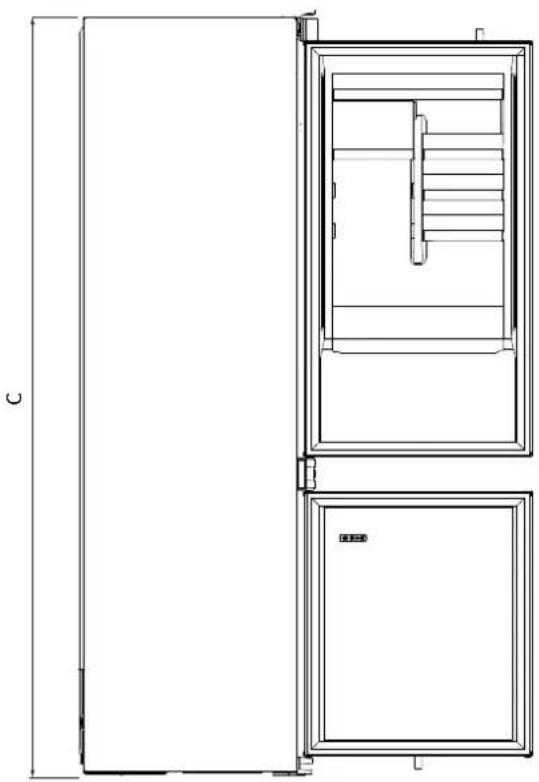

3 Køleskabs dimensioner

Dimensioner i mm

Set fra siden
med åbne døre

4 Installationsværktøjer

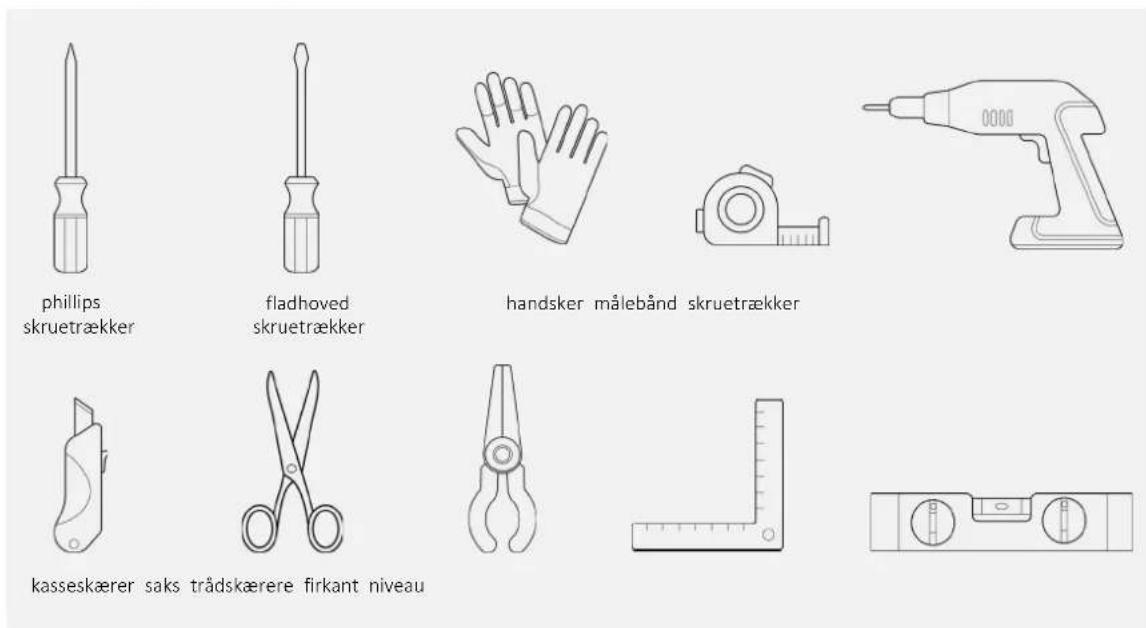

Nødvendige værktøjer

phillips skruetrækker fladhoved skruetrækker handsker målebånd skruetrækker kasseskærer saks trådskærere firkant niveau

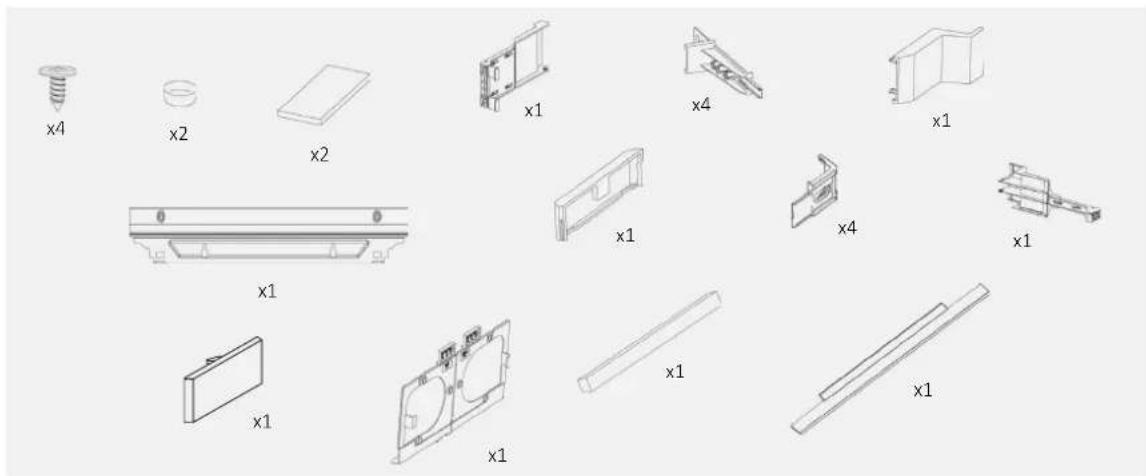

Tilbehør medfølger

x4 x2 x2 x1 x4 x1 x1 x4 x1 x1 x1 x1 x1

5 Skab dimensioner

5.1 Forholdsregler

• Sørg for, at det indbyggede rum ikke har en bagvæg;
  • Følg instruktionerne i denne manual for produktventilation;
• Det anbefales at fastgøre enheden til væggen for at forhindre, at den vælter.

5.2 Mål i mm

Hvis det ikke er muligt at lave en åbning i fodpanelet, skal du finde en alternativ løsning for at sikre korrekt luftcirkulation.

Du kan se produktinstallationsvideoen ved at scanne QR-koden.

8 Ændr dørens åbningsretning

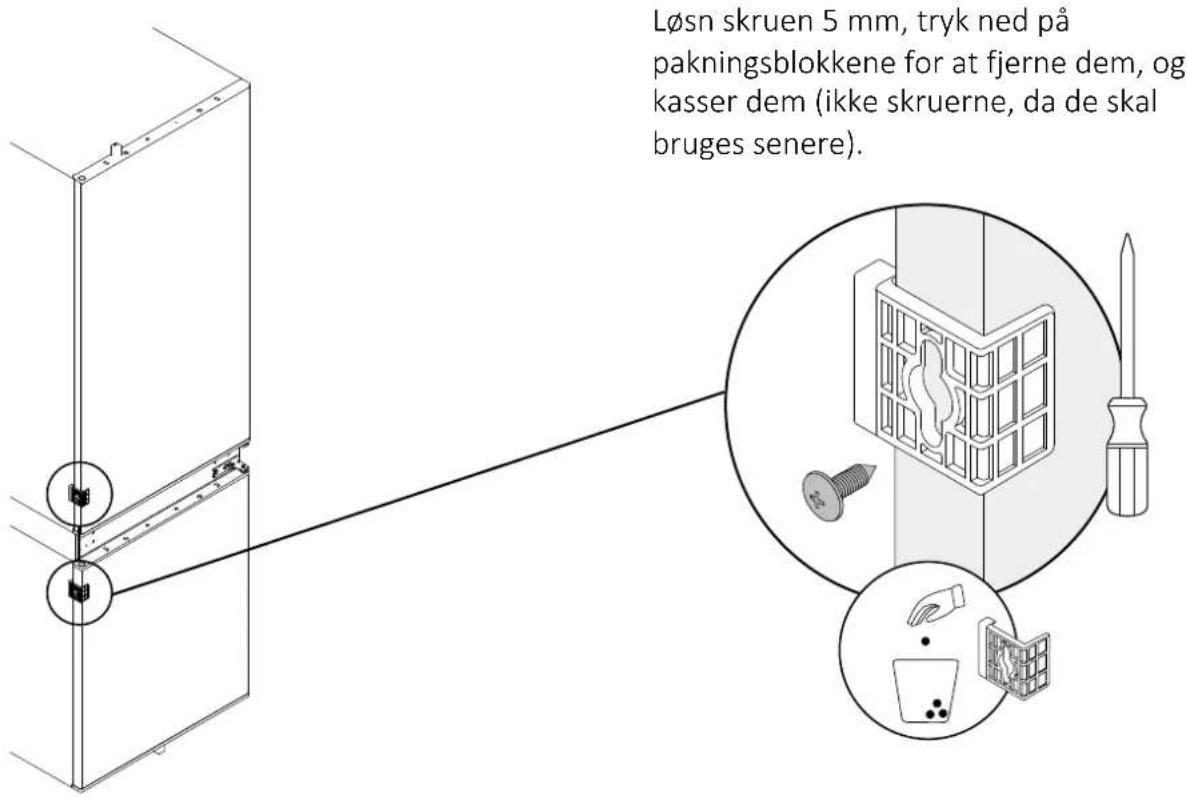

8.1 Oplåsning af dørene

Løsn skruen 5 mm, tryk ned på pakningsblokkene for at fjerne dem, og kasser dem (ikke skruerne, da de skal bruges senere).

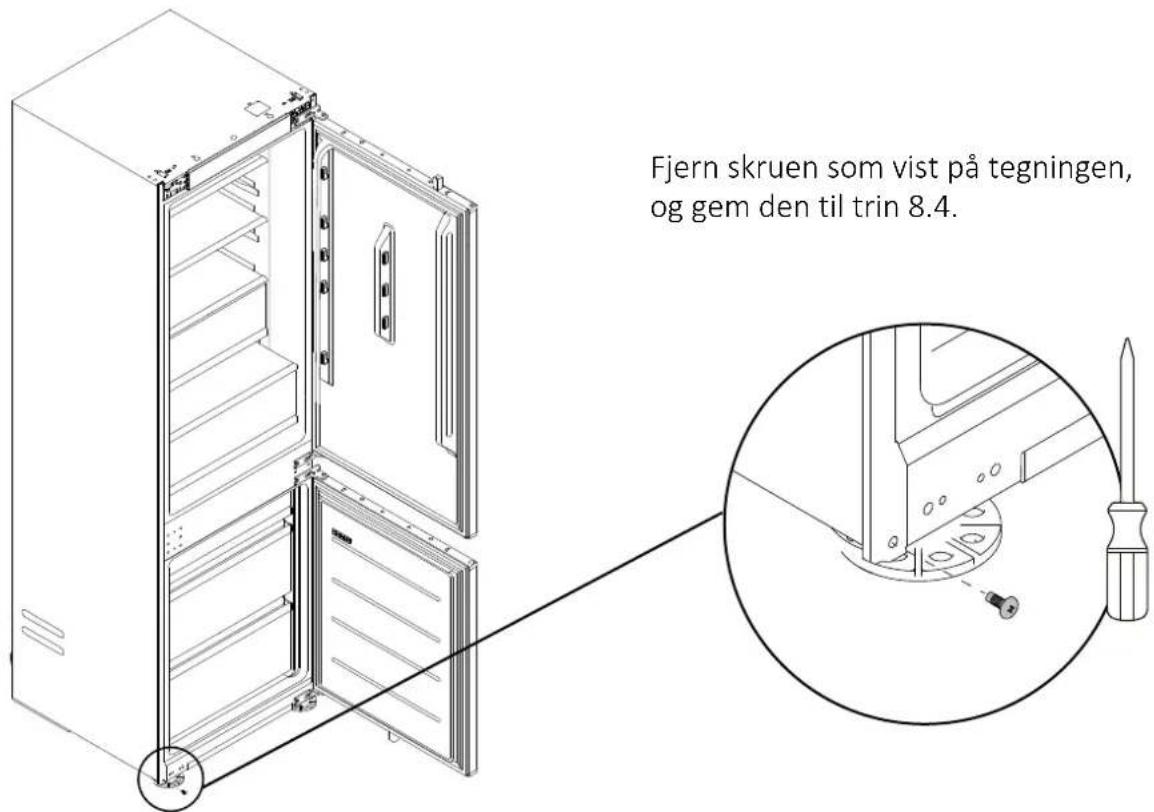

8.2 Fjernelse af bundskruen

NOTE: Følg kun de følgende instruktioner, hvis det er nødvendigt at vende dørens åbningsretning; ellers fortsæt til næste afsnit (side 16).

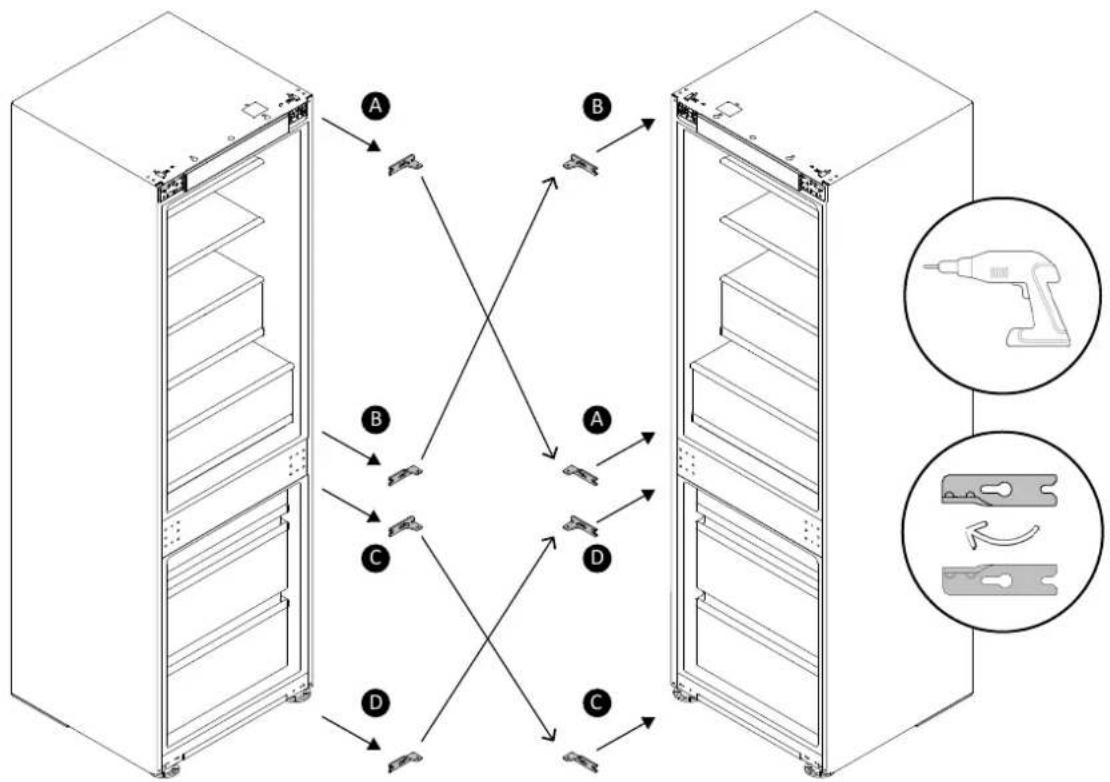

8.3 Hængsler inversion

Drej hængslerne 180° og monter dem som vist på diagrammet.
    subgraph_Server_Rack_A["Server Rack"]
        A1["A"] --> A2["A"]
        A2 --> A3["B"]
        A3 --> A4["A"]
        A4 --> A5["B"]
        A5 --> A6["A"]
        A6 --> A7["B"]
        A7 --> A8["A"]
        A8 --> A9["B"]
        A9 --> A10["A"]
        A10 --> A11["B"]
        A11 --> A12["A"]
        A12 --> A13["B"]
        A13 --> A14["A"]
        A14 --> A15["B"]
        A15 --> A16["A"]
        A16 --> A17["B"]
        A17 --> A18["A"]
        A18 --> A19["B"]
        A19 --> A20["A"]
        A20 --> A21["B"]
        A21 --> A22["A"]
        A22 --> A23["B"]
        A23 --> A24["A"]
        A24 --> A25["B"]
        A25 --> A26["A"]
        A26 --> A27["B"]
        A27 --> A28["A"]
        A28 --> A29["B"]
        A29 --> A30["A"]
        A30 --> A31["B"]
        A31 --> A32["A"]
        A32 --> A33["B"]
        A33 --> A34["A"]
        A34 --> A35["B"]
        A35 --> A36["A"]
        A36 --> A37["B"]
        A37 --> A38["A"]
        A38 --> A39["B"]
        A39 --> A40["A"]
        A40 --> A41["B"]
        A41 --> A42["A"]
        A42 --> A43["B"]
        A43 --> A44["A"]
        A44 --> A45["B"]
        A45 --> A46["A"]
        A46 --> A47["B"]
        A47 --> A48["A"]
        A48 --> A49["B"]
        A49 --> A50["A"]
        A50 --> A51["B"]
        A51 --> A52["A"]
        A52 --> A53["B"]
        A53 --> A54["A"]
        A54 --> A55["B"]
        A55 --> A56["A"]
        A56 --> A57["B"]
        A57 --> A58["A"]
        A58 --> A59["B"]
        A59 --> A60["A"]
        A60 --> A61["B"]
        A61 --> A62["A"]
        A62 --> A63["B"]
        A63 --> A64["A"]
        A64 --> A65["B"]
        A65 --> A66["A"]
        A66 --> A67["B"]
        A67 --> A68["A"]
        A68 --> A69["B"]
        A69 --> A70["A"]
        A70 --> A71["B"]
        A71 --> A72["A"]
        A72 --> A73["B"]
        A73 --> A74["A"]
        A74 --> A75["B"]
        A75 --> A76["A"]
        A76 --> A77["B"]
        A77 --> A78["A"]
        A78 --> A79["B"]
        A79 --> A80["A"]
        A80 --> A81["B"]
        A81 --> A82["A"]
        A82 --> A83["B"]
        A83 --> A84["A"]
        A84 --> A85["B"]
        A85 --> A86["A"]
        A86 --> A87["B"]
        A87 --> A88["A"]
        A88 --> A89["B"]
        A89 --> A90["A"]
        1.0["Power Supply Icon"] [Diagram: Power Supply Icon] [Illustration] [Diagram: Power Supply Icon]

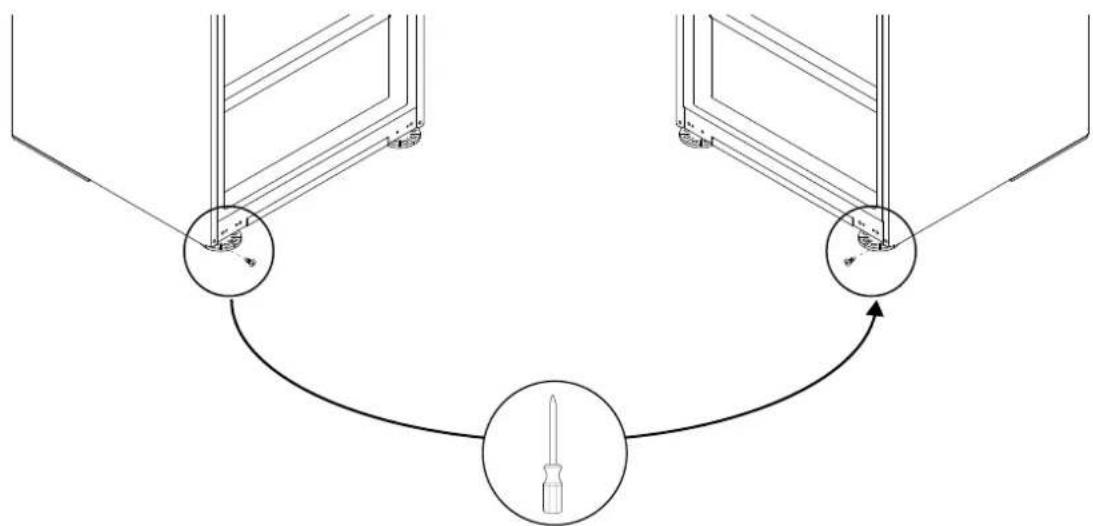

8.4 Fastgør skruen i bunden på den modsatte side af køleskabet.

Skru skruen (fra trin 8.2) fast på den modsatte side af køleskabet som vist på tegningen.

9 Installationsvejledning til køleskabet

▲Før du fortsætter, skal du gøre det nu, hvis du ikke har gennemført trin 8.1 endnu.

9.1 Påsætning af køleskabets øverste installationsstang

Indsæt køleskabets øverste installationsstang ved at følge de eksisterende vejledninger.

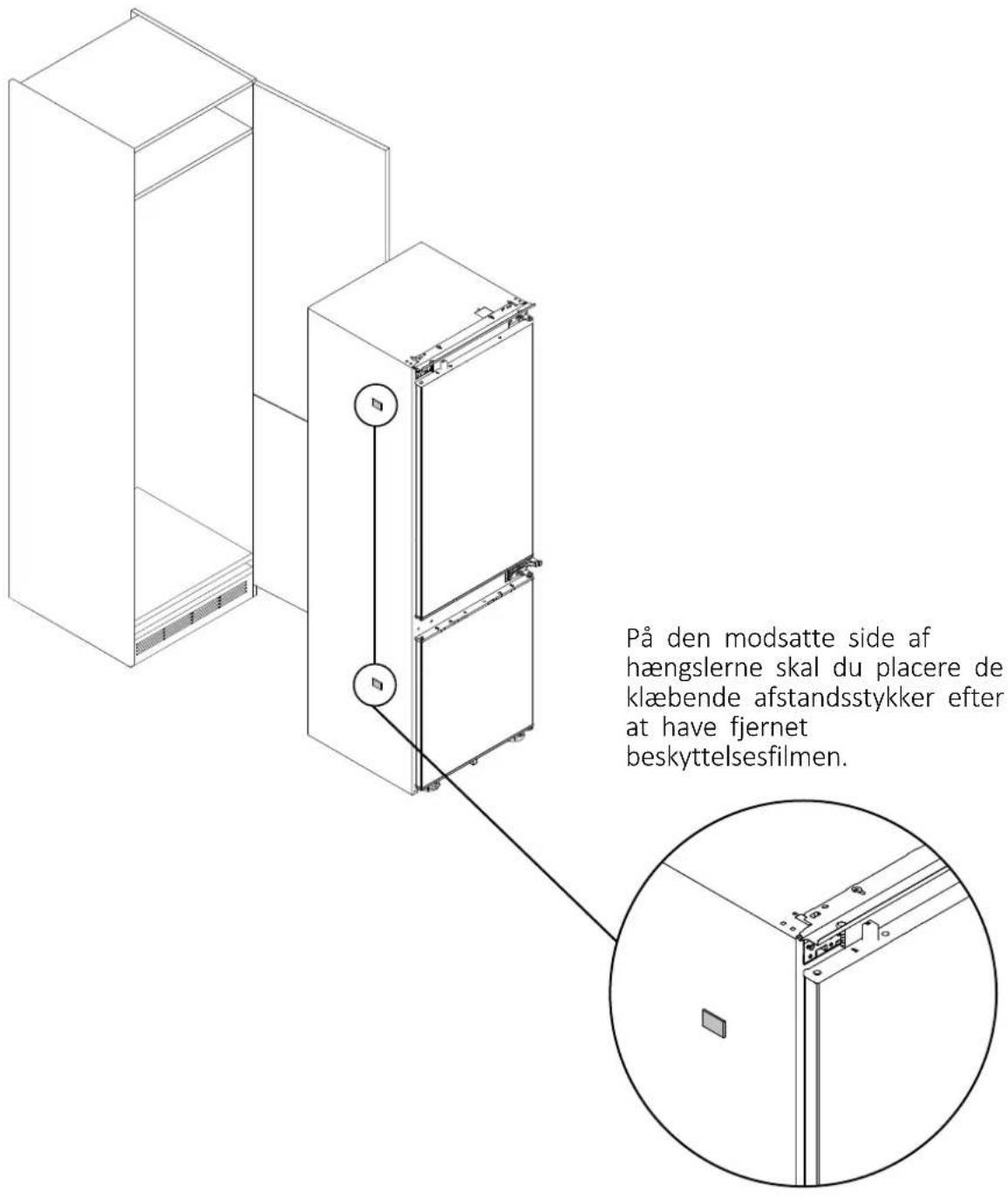

9.2 Påsætning af klæbeafstandsstykker på siden af køleskabet

På den modsatte side af hængslerne skal du placere de klæbende afstandsstykker efter at have fjernet beskyttelsesfilmen.

9 Installationsvejledning til køleskabet

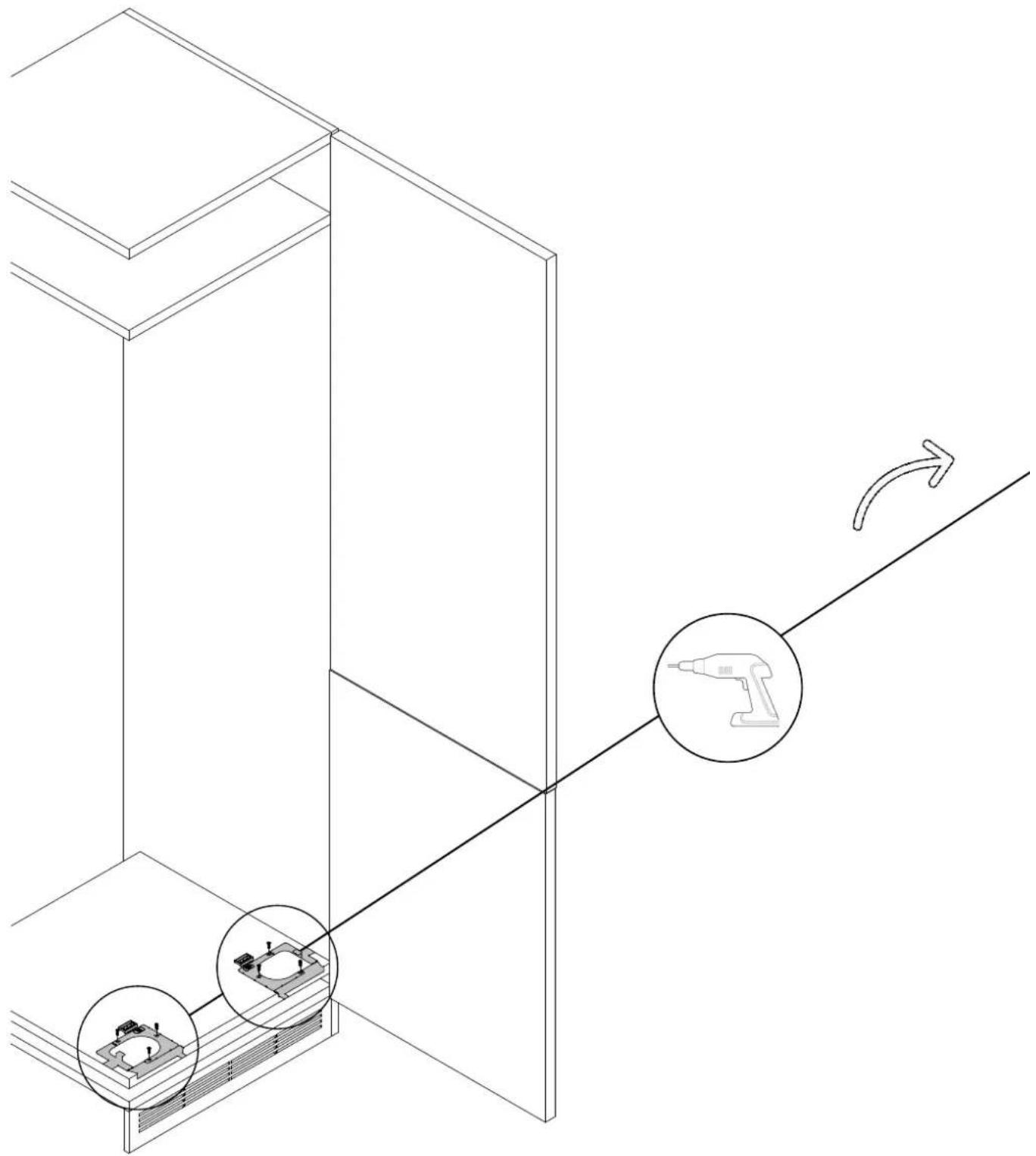

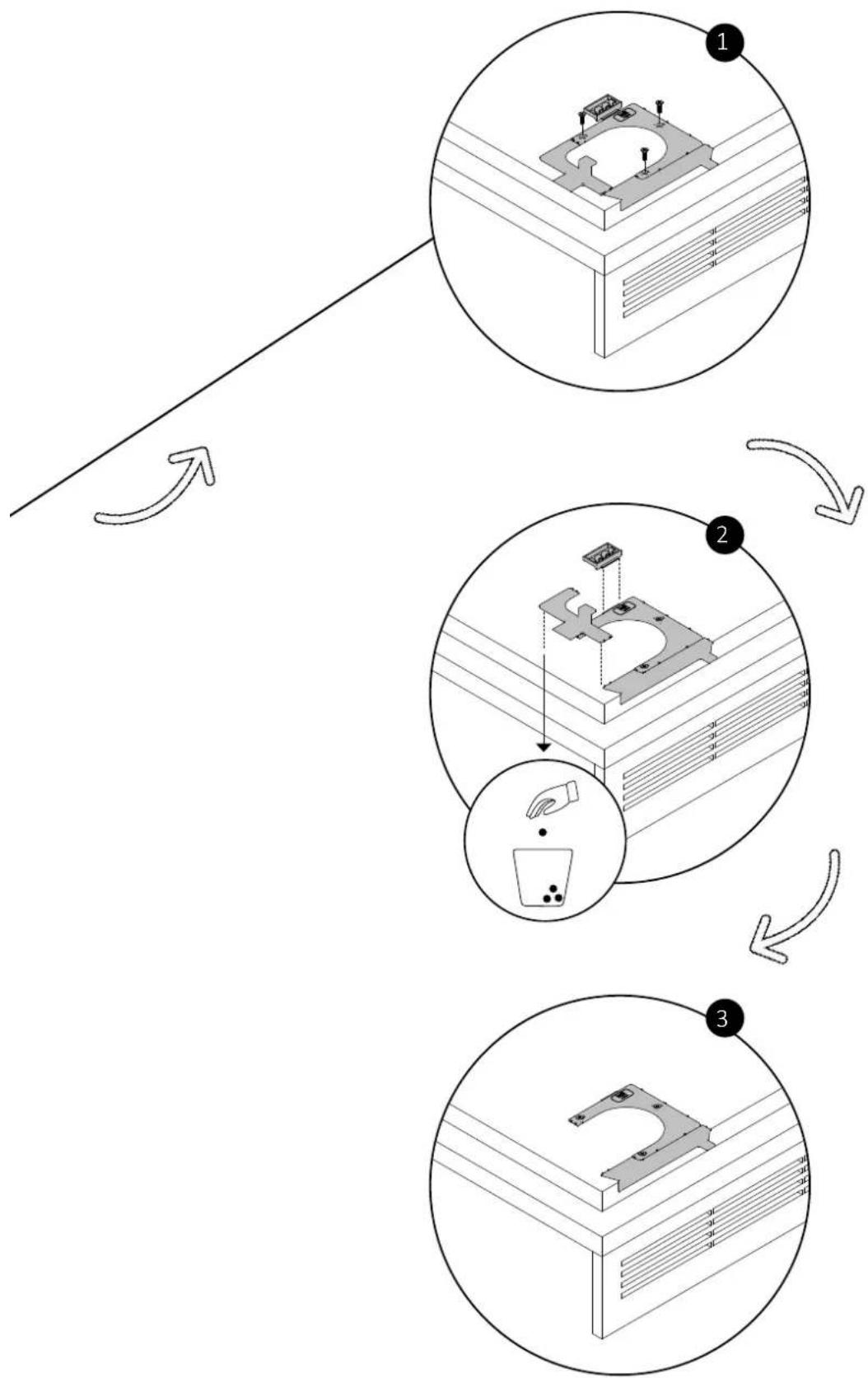

9.3 Centrering af køleskabets fødder

Monter centreringsmålerne til fødderne i bunden af skabet med de medfølgende skruer. Fjern eventuelle overskydende dele som vist på diagrammet.

9.3 Centrering af køleskabets fødder

9 Installationsvejledning til køleskabet

ADVARSEL: Før køleskabet sættes ind i skabet, skal du trække netledningen igennem og midlertidigt fastgøre den ovenpå med tape. Løft derefter produktet op af to personer, og sæt det ind i fordybningen. Pas på ikke at beskadige netledningen. Sørg for, at stikkontakten er frit tilgængelig.

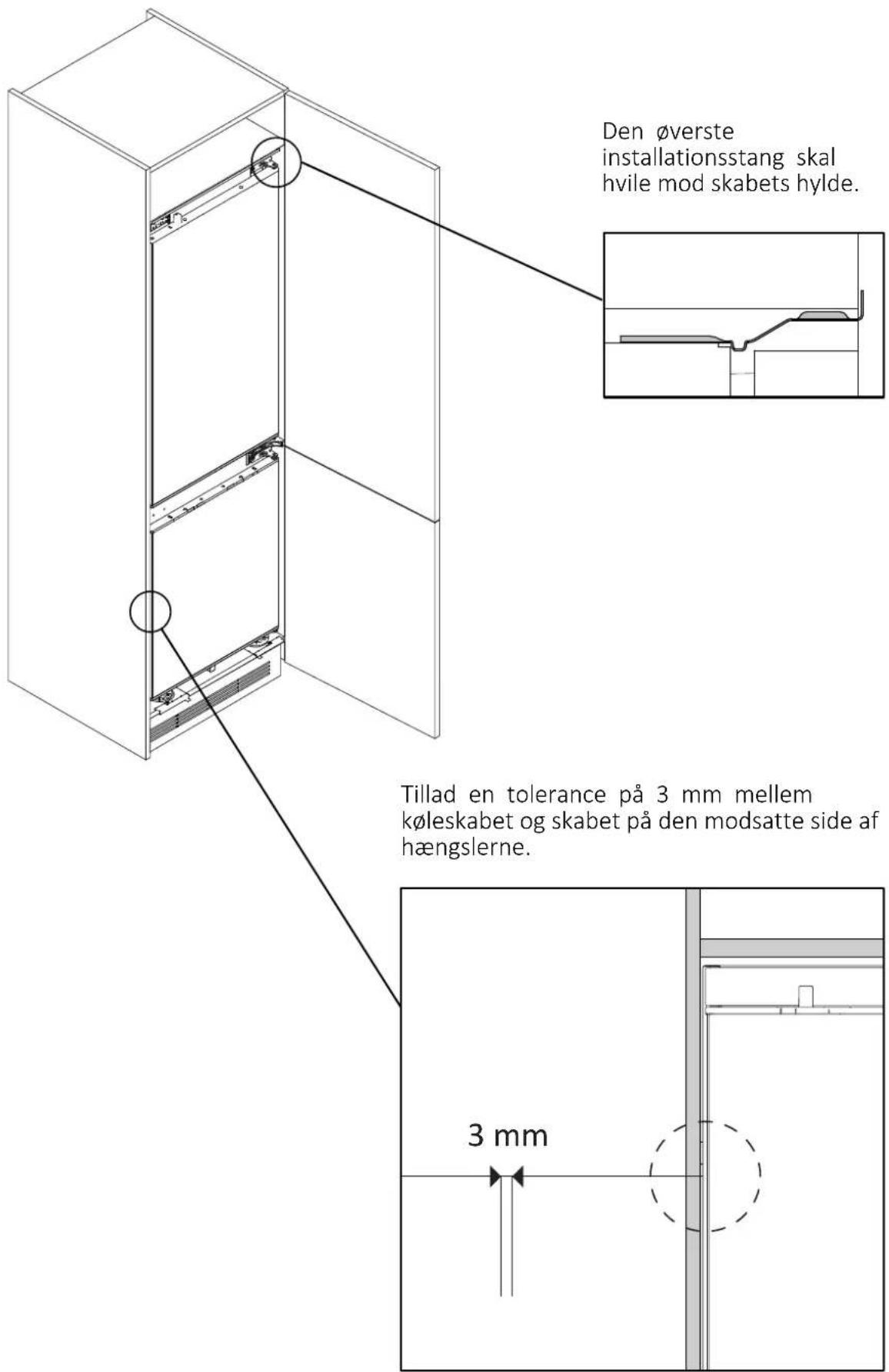

9.4 Indbygget installation

9.4 Indbygget installation

Den øverste installationsstang skal hvile mod skabets hylde. Tillad en tolerance på 3 mm mellem køleskabet og skabet på den modsatte side af hængslerne. 3 mm

9 Installationsvejledning til køleskabet

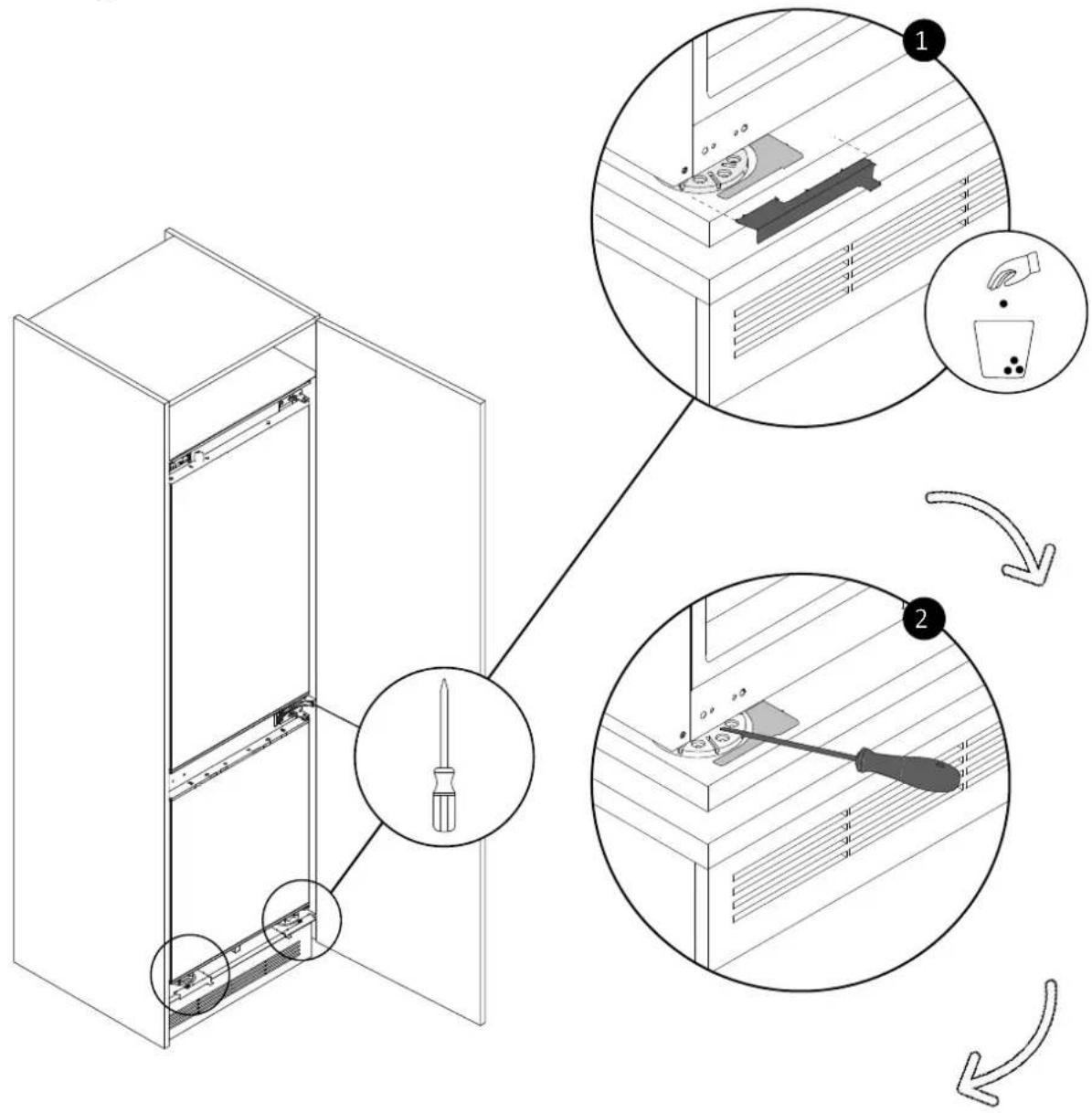

9.5 Fastgørelse af køleskabets fødder

Fjern tappen fra fodcentreringsdelen.

Juster til den ønskede højde, og fastgør køleskabets fødder til skabet med de medfølgende skruer.

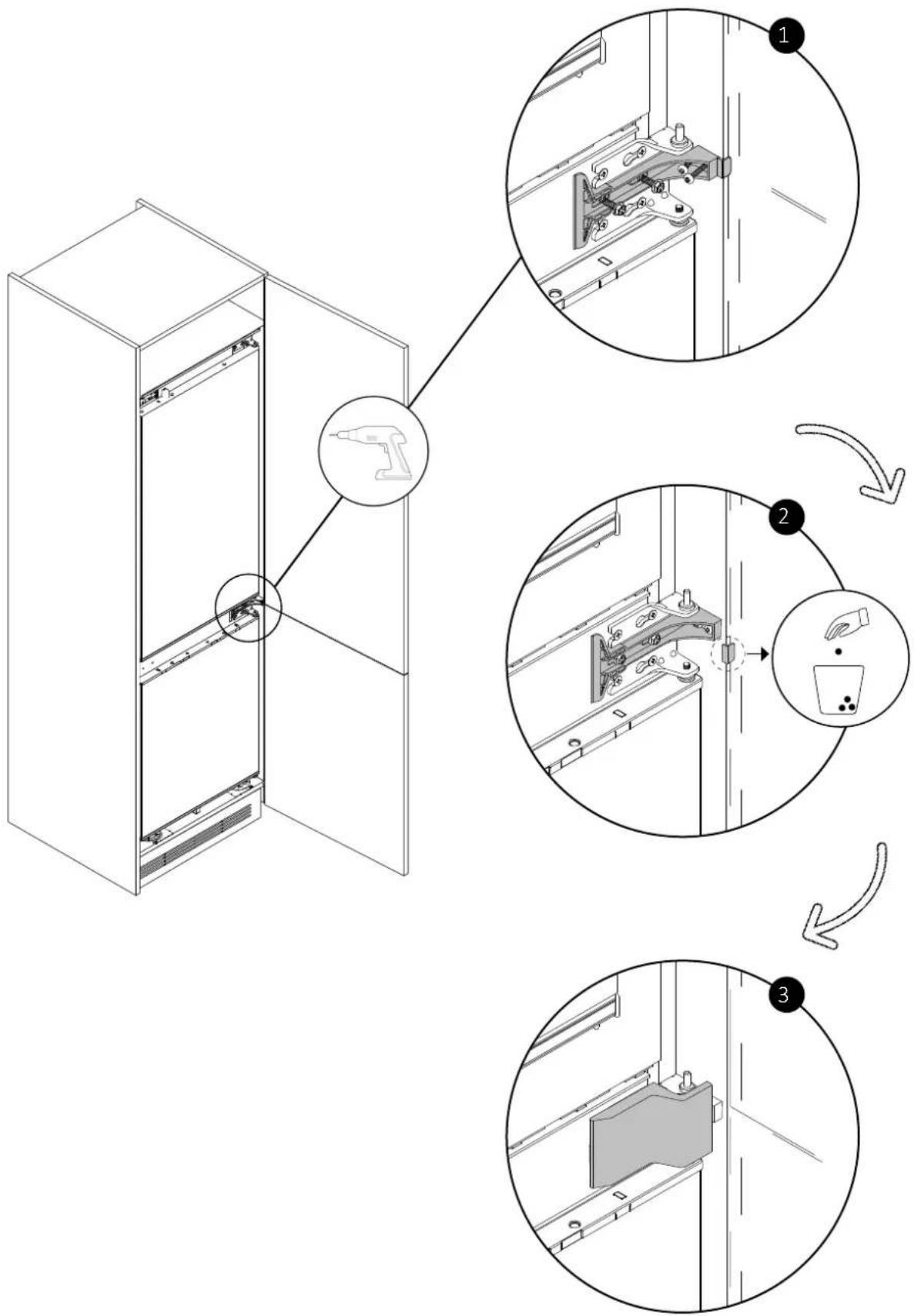

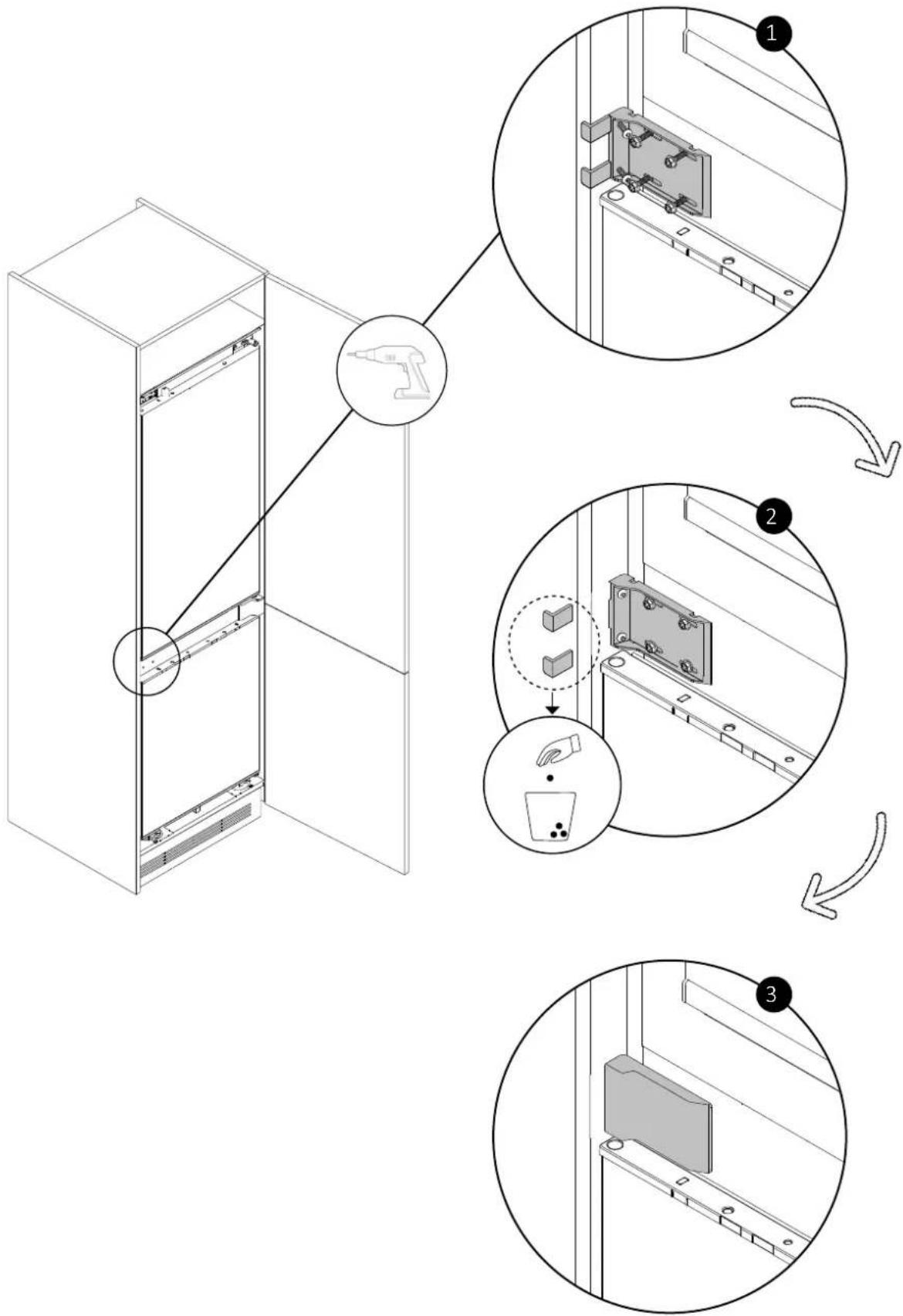

9.6 Montering af centrale beslag og dæksler

Fastgør beslaget til køleskabets åbningsside med de medfølgende skruer. Fjern positioneringstappen. Sæt til sidst dækslet på igen.

9 Installationsvejledning til køleskabet

9.6 Montering af centrale beslag og dæksler

Fastgør beslaget på den modsatte side af hængslerne med de medfølgende skruer. Fjern positioneringstapperne. Placer til sidst dækslet.

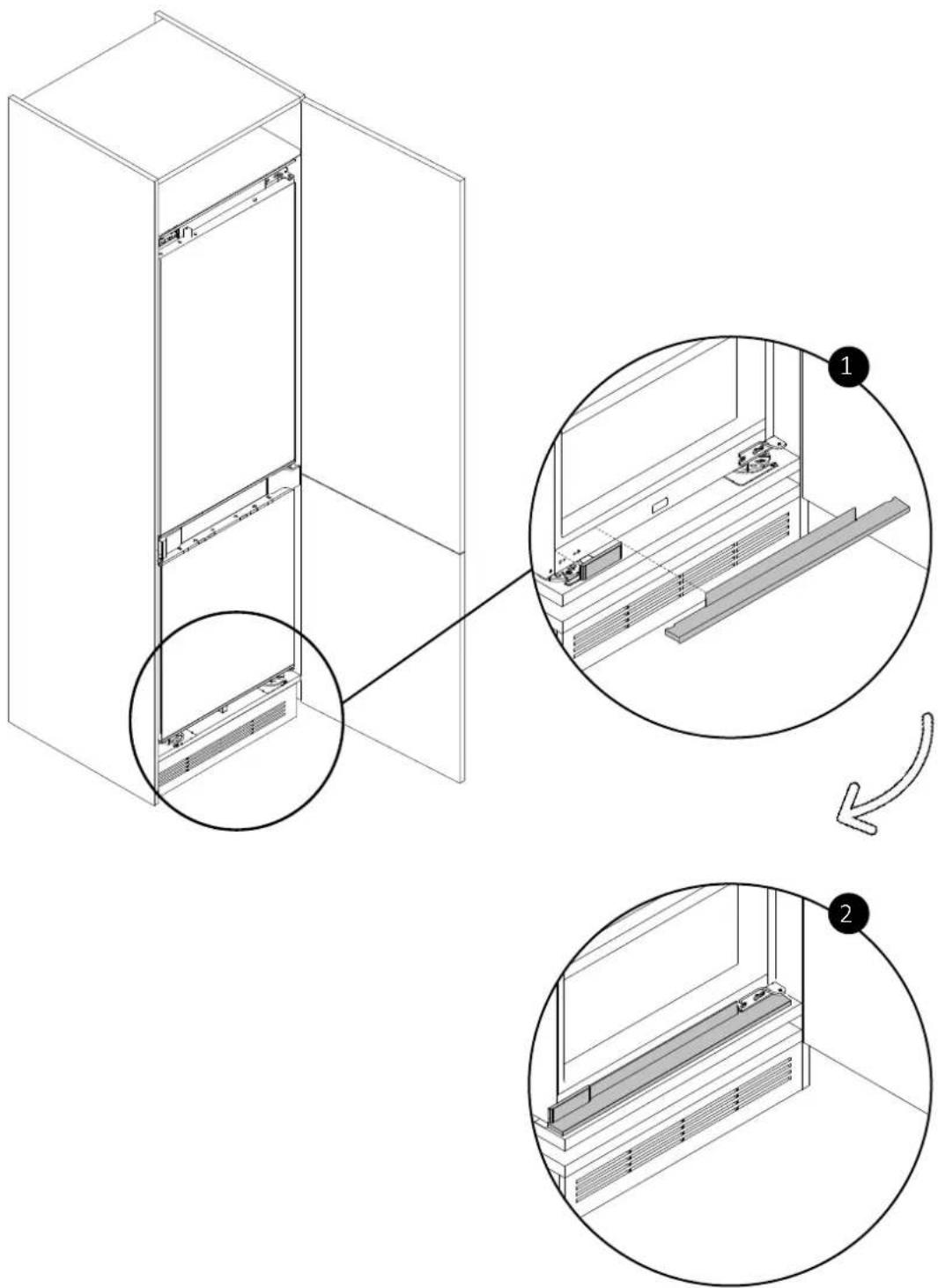

9.7 Montering af bunddæksler

Sæt de to bunddæksler på, og fastgør dem som vist på diagrammet

9 Installationsvejledning til køleskabet

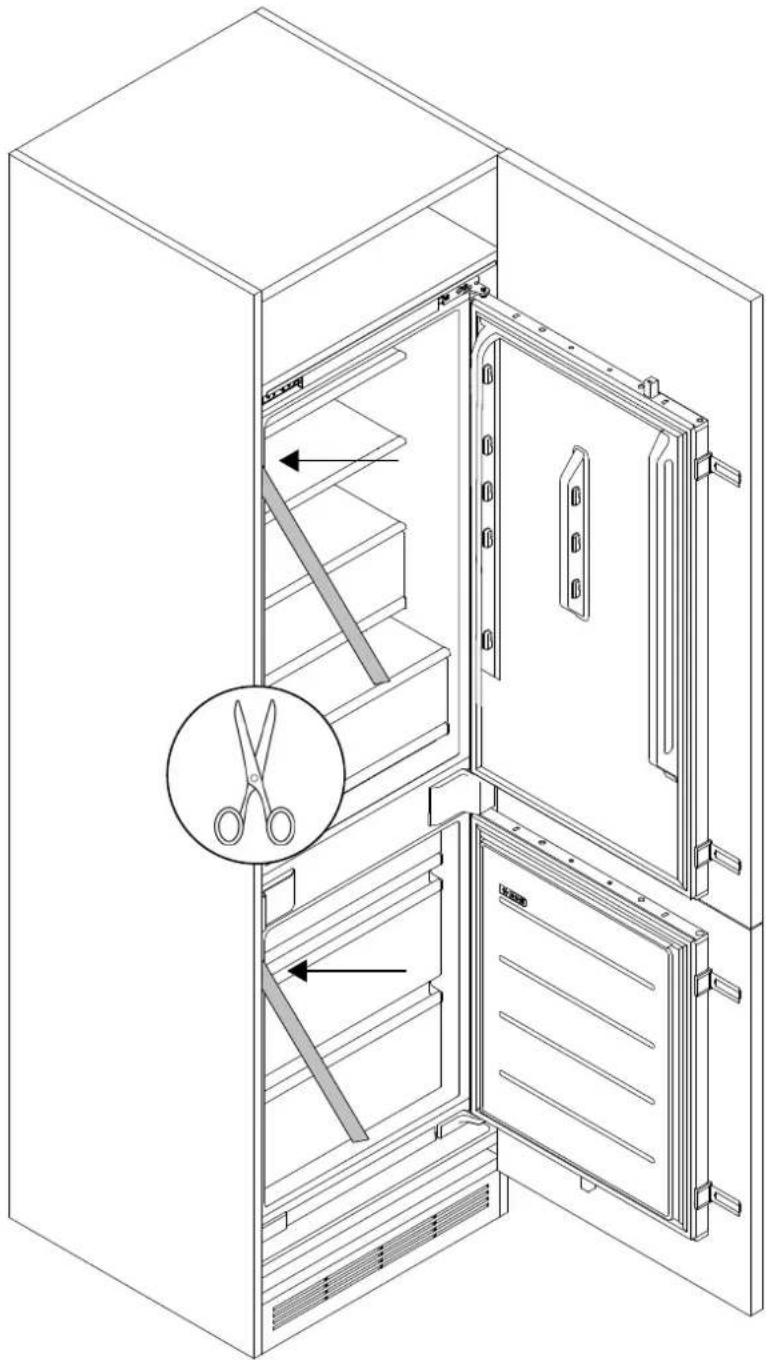

9.8 Påsætning af pakninger på siden af køleskabet

Skær pakningerne til i den rigtige størrelse, og monter dem på siden af køleskabet, på den modsatte side af hængslerne.

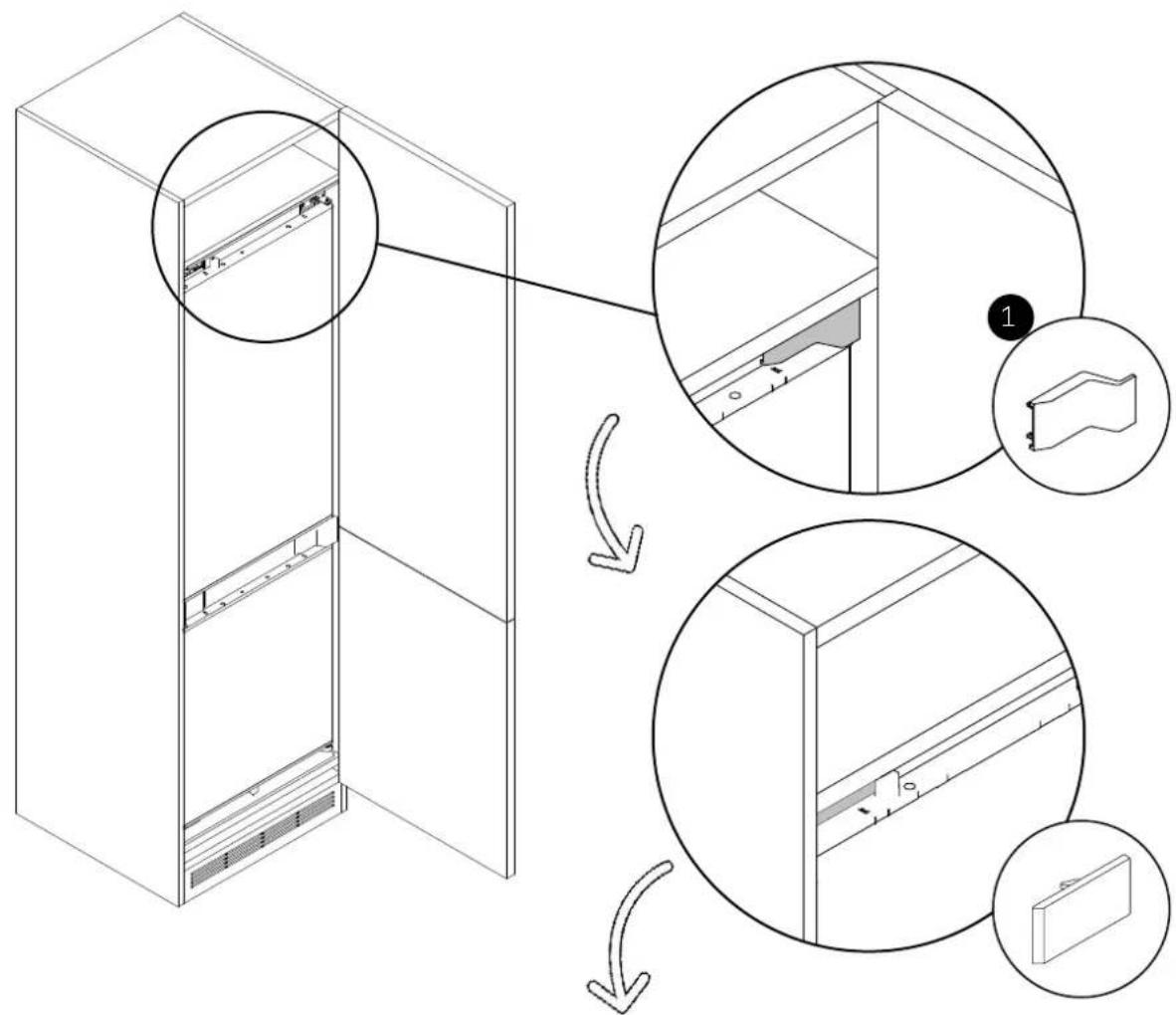

9.9 Montering af topdæksler og fastgørelse af køleskabet til den øverste hylde

Fastgør det øverste frontpanel til skabets hylde med de medfølgende skruer, og dæk derefter det øverste hængsel og den modsatte side med dækslerne.

9 Installationsvejledning til køleskabet

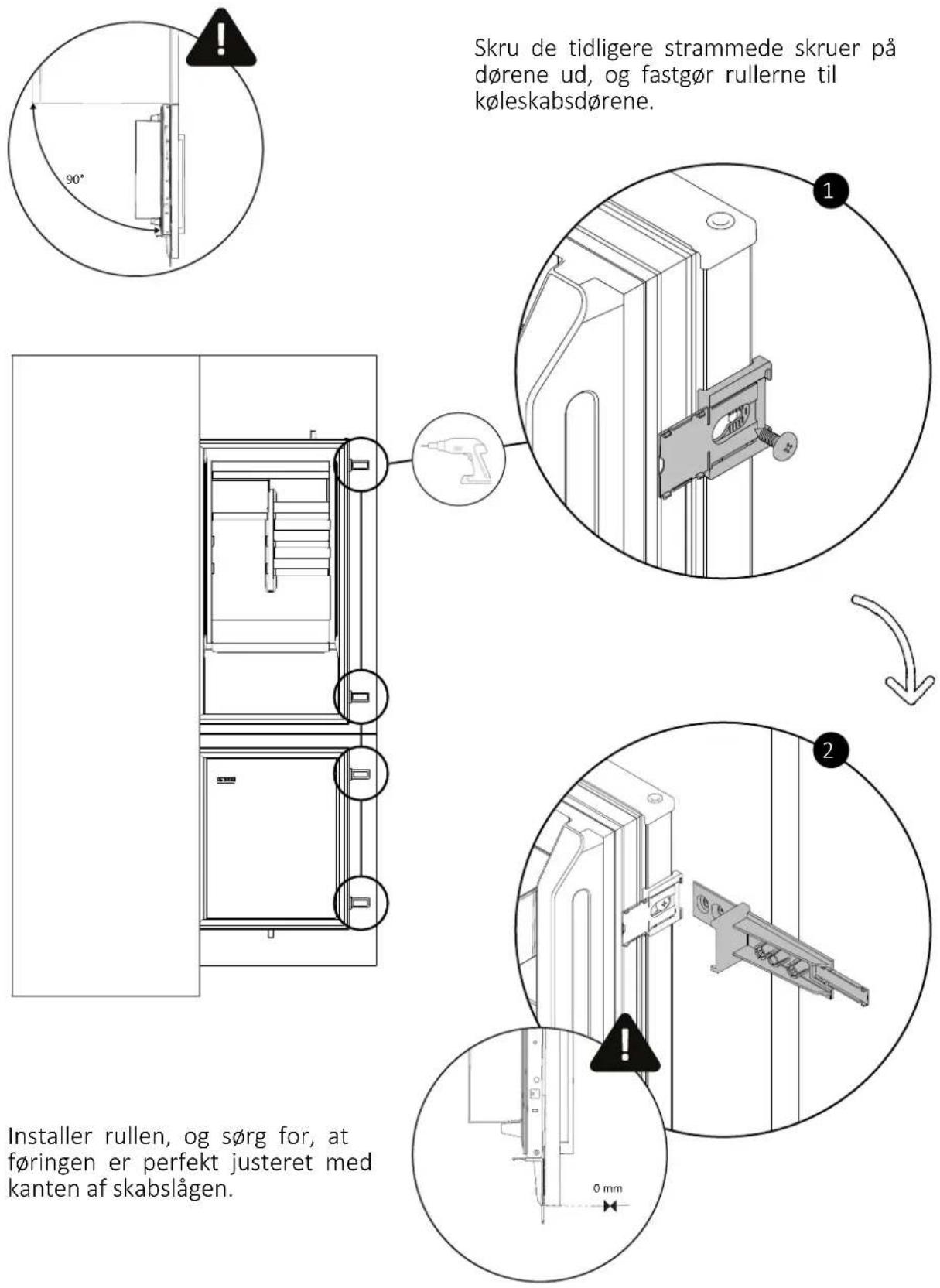

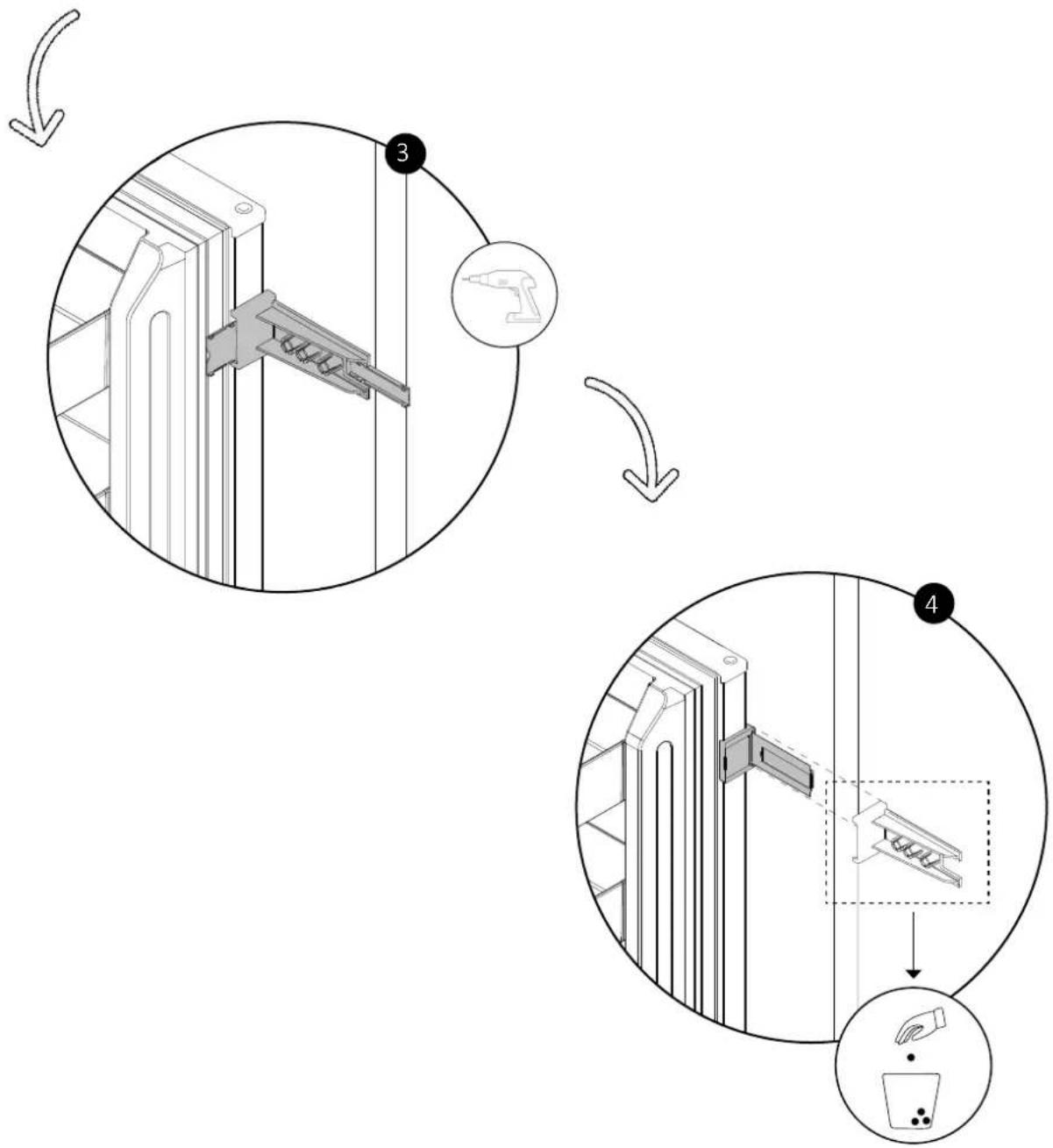

9.10 Fastgørelse af glidehængslerne på skabslågen

Før du starter, skal du sørge for, at både skabslågen og køleskabsdøren er helt åbne i en vinkel på 90 grader.

Skru de tidligere strammede skruer på dørene ud, og fastgør rullerne til køleskabsdørene. 1 2 90° Installer rullen, og sørg for, at føringen er perfekt justeret med kanten af skabslågen.

9.10 Fastgørelse af glidehængslerne på skabslågen

Fastgør rullerne til skabslågerne med en skruetrækker. Fjern derefter skinnerne som vist på diagrammet.

For at udføre den elektriske tilslutning af apparatet sikkert skal du overholde følgende advarsler:

• Enhver reparation, installation og vedligeholdelse, der ikke udføres korrekt, kan bringe brugeren i alvorlig fare;
• Producenten erklærer sig ikke ansvarlig for direkte eller indirekte skader forårsaget af forkert installation, vedligeholdelse eller reparationer. Virksomheden reagerer heller ikke på skader forårsaget af manglende eller afbrydelse af jordingssystemet (f.eks. elektrisk stød);
• Tilslut udelukkende produktet med den medfølgende netledning;
• Produktet skal tilsluttes et elektrisk system, der er installeret professionelt;
• I tilfælde af skader forårsaget af forkert tilslutning bortfalder garantien;
• Ved reparationer skal du udelukkende kontakte kundeservice og anmode om brug af originale reservedele;
• Afbryd produktet fra strømforsyningen, før du udfører nogen form for indgreb eller vedligeholdelse på det.
• For at undgå risiko for brand eller elektrisk stød, må stikket eller netledningen ikke beskadiges;
• Tilslut ikke apparatet til stikkontakter, forlængerledninger eller bærbare strømforsyninger;
• Når apparatet er placeret på det valgte sted, skal du sørge for, at netledningen ikke sidder fast eller er beskadiget, og at der ikke er nogen stikkontakter eller bærbare strømforsyninger bag på apparatet..

Kraft absorberet

Se produktets dataplade.

Differentialafbryder (livreddende)

Det anbefales at bruge en fejlstrømsafbryder (jordfeilafbryder) med en udløsningsstrøm, der overholder gældende standarder.

ADVARSEL: Produktet skal tilsluttes strømforsyningen via en omnipolær afbryder, der sikrer adskillelse mellem kontakter i overensstemmelse med overspændingskategori III. En sådan enhed skal kunne modstå de maksimale tilsluttede belastninger og overholde gældende standarder.

• Sørg for, at de elektriske specifikationer på datapladen stemmer overens med strømforsyningen;
• Apparatet fungerer på 220-240 Vac/50 Hz elektrisk strøm;

• Unormale spændingsudsving kan forårsage, at apparatet ikke starter, beskadiger temperaturkontrollen eller kompressoren, eller at der opstår unormale lyde under drift. I så fald bør der monteres en automatisk regulator;

• Sørg for, at netledningen ikke sidder fast under apparatet under og efter transport/flytning, for at forhindre, at netledningen bliver overskåret eller beskadiget. Hvis apparatets netledning bliver beskadiget, må du ikke fortsætte med installationen, men kontakte service.

• Sørg for, at strømkilden, stikket og sikringerne stemmer overens med dataene på typeskiltet;
• Sørg for, at strømstikket er jordforbundet, og brug ikke strømskinner eller forlængerledninger.

BEMÆRK (kun Storbritannien): Apparatets netledning er udstyret med et 3-benet stik (med jordforbindelse), der er egnet til en standard 3-benet stikkontakt (med jordforbindelse). Skær eller fjern aldrig det tredje ben (jordforbindelse). Stikket skal forblive tilgængeligt efter installation af apparatet.

10.2 Andre råd

• Brugen af et husholdningsapparat kræver overholdelse af visse grundlæggende regler:
• Det anbefales at holde stikket rent: snavsrester på stikket kan forårsage brand;
  Træk ikke i netledningen for at afbryde apparatets strømforsyning, mens det er i brug;
• Rør ikke ved apparatet med våde eller fugtige hænder eller fødder. Brug af adaptere, stikkontakter eller forlængerledninger frarådes;
• I tilfælde af funktionsfejl og/eller fald i ydeevnen skal du slukke for apparatet, og du må ikke manipulere/ændre det.

11 Lever til brugeren

Ved afslutningen af installationen:

• Informer brugeren om vigtige funktioner;
- Informer brugeren om alle aspekter, der er relevante for sikker brug og håndtering;
- Lever tilbehør og brugs- og monteringsanvisninger til brugeren, så de opbevares omhyggeligt.

Når installationen er færdig, skal du fjerne beskyttelsesfilmen, tapen og alt andet emballagemateriale.

- Når du har tændt køleskabet, skal du vente mindst 2 timer, før du lægger madvarer i apparatet, for at sikre den korrekte temperatur inde i køleskabet.

ADVARSEL: Produktet kræver tilstrækkelig ventilation for normal drift.

Ventilationsåbningerne må ikke blokeres af nogen grund.

NOTE: Produktets faktiske udseende afhænger af den valgte model.

12 Adskil produktet

• Afbryd produktet fra strømforsyningen;
• Skru fastgørelsesskruerne af;
• Løft produktet let op, og træk det helt ud;
- Dette produkt vil ikke beskadige skabet, som også kan bruges med et nyt apparat.

Se produktets navneskilt.

Differensialsikring (livreddende)
