1 Avisos de segurança para instalação

Respeite estas instruções antes de iniciar a instalação do produto.

Antes de iniciar a instalação do produto, é necessário respeitar as seguintes linhas de orientação. A sua segurança é muito importante para nós. Ler atentamente estas instruções antes de utilizar o produto.

• A instalação deve ser efetuada por um técnico qualificado que conheça e cumpra a legislação aplicável no país de instalação e as instruções do fabricante;
• Se for necessária assistência do fabricante para corrigir avarias que decorram de uma instalação incorreta, esta assistência não está abrangida pela garantia;
• Retire o material de embalagem antes de colocar o aparelho em funcionamento;
• Depois de desembalar o produto, verifique se este não está danificado. Em caso de problemas, contacte o centro de assistência técnica antes de prosseguir com a instalação e não o ligue à fonte de alimentação;
• Um produto danificado pode provocar um curto-circuito, choque elétrico, perigo de incêndio e outros perigos;
• Verifique se existem acessórios ou materiais suplementares (sacos com parafusos, documentos, brochuras, etc.) na embalagem e, se existirem, retire-os e guarde-os;
• Antes de instalar o aparelho, certifique-se de que a ventilação é suficiente para permitir a circulação adequada do ar fresco necessário ao arrefecimento e à proteção dos componentes internos. Dependendo do tipo de configuração, crie as aberturas especificadas conforme ilustrado;
• Se for necessária assistência do fabricante para retificar quaisquer falhas devidas a uma instalação incorreta, essa assistência não está coberta pela garantia. Siga as instruções de instalação fornecidas por pessoal qualificado;
• Uma instalação incorreta pode causar danos ou ferimentos em pessoas, animais ou bens. O fabricante não pode ser considerado responsável por tais danos ou lesões;
• A utilização segura só é garantida se a instalação tiver sido efetuada corretamente de acordo com estas instruções. Em caso de danos devidos a uma instalação incorreta, a responsabilidade recai sobre o instalador;
• Recomenda-se o uso de luvas de proteção durante a instalação para evitar ferimentos por cortes;
• A garantia não cobre danos causados por uma instalação incorreta;
• Em caso de instalação incorreta, manipulação do aparelho ou ligação não conforme, a garantia do produto perde a validade;
• Após a instalação, o cabo de alimentação não deve entrar em contacto com partes móveis de componentes da cozinha (como uma gaveta) e não deve ser exposto a tensões mecânicas;
• Este produto requer uma ventilação constante durante a utilização. Não tape as saídas de ar;
• Após a conclusão da instalação, o técnico deve certificar-se de que o produto foi instalado corretamente.

Avisos importantes

• Não instale o aparelho em áreas expostas à luz solar direta para evitar alterar o desempenho do produto;
• Instale e utilize este produto num ambiente fechado, coberto, seco e bem ventilado;
• Não instale o produto em áreas exteriores expostas aos elementos climatéricos;
• Instale o produto perto de uma tomada elétrica;
• Mantenha o produto afastado de fontes de chama;
• Instale o aparelho sobre uma superfície plana, num local adequado às suas dimensões e utilização;
• Limpe o aparelho com água e um detergente suave e seque-o com um pano macio;
• O aparelho é pesado; são necessárias pelo menos duas pessoas para o deslocar;
• Após a instalação, deixe o frigorífico repousar durante pelo menos 4 horas antes de o ligar, para que o óleo do compressor assente.

Este produto destina-se exclusivamente a ser instalado em ambientes domésticos ou semelhantes, tais como:

• Zonas de cozinha destinadas ao pessoal de lojas, escritórios e outros ambientes de trabalho;
• Espaços disponíveis para o pessoal e clientes em hotéis, motéis e outros ambientes de tipo residencial;
• Institutos de Beleza, Bed & Breakfasts (B&B);
• Para serviços de catering e aplicações semelhantes excluindo vendas a retalho.

Instale este produto num local onde a temperatura ambiente não seja inferior ou superior à temperatura de funcionamento indicada na etiqueta do produto: caso contrário, o aparelho não funcionará corretamente.

• Temperada alargada (SN): "Este aparelho destina-se a ser utilizado a temperaturas ambientes compreendidas entre 10°C e 32°C";
• Temperada (N): "Este aparelho destina-se a ser utilizado em temperaturas ambientes compreendidas entre 16 °C e 32 °C";
• Subtropical (ST): "Este aparelho destina-se a ser utilizado a temperaturas ambientes compreendidas entre 16°C e 38°C";
• Tropical (T): "Este aparelho destina-se a ser utilizado a temperaturas ambientes compreendidas entre 16 °C e 43 °C."

3 Dimensões do frigorífico

Dimensões em mm

Vista axonométrica dianteira

comprimento do cabo 2270 mm

Modelos	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)
1	540±2	550±2	1772±2	970	745	662	618
2	540±2	550±2	1935±2	1133	745	662	618
3	690±2	550±2	1935±2	1133	745	662	618

Dimensões em mm

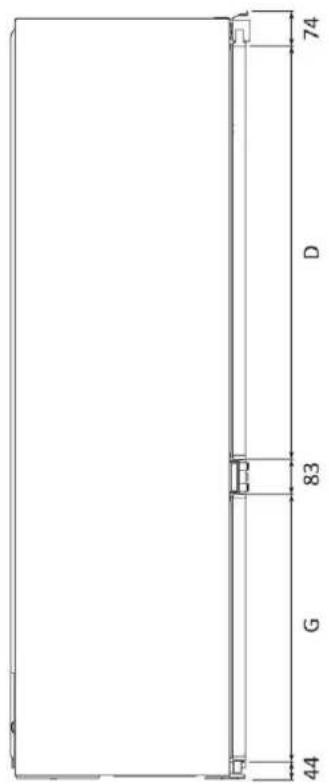

Vista lateral

com as portas fechadas

74 D 83 G 44

Vista superior

com as portas fechadas

4 Ferramentas de instalação

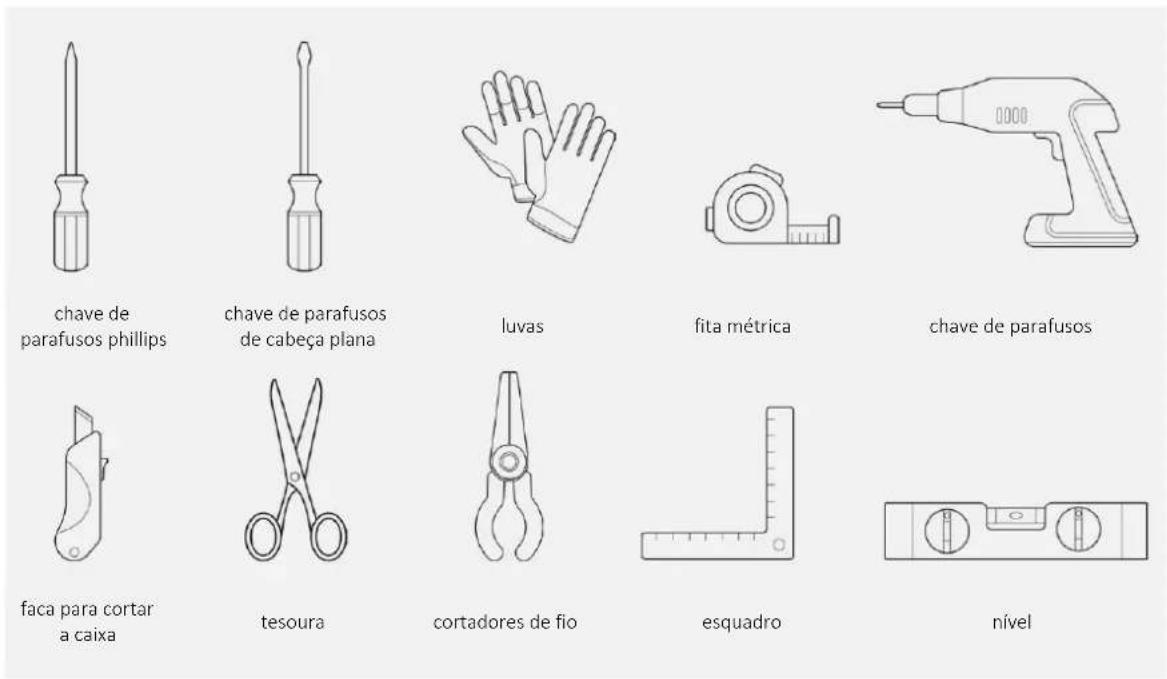

Ferramentas necessárias

chave de parafusos phillips chave de parafusos de cabeça plana luvas fita métrica chave de parafusos faca para cortar a caixa tesoura cortadores de fio esquadro nível

Acessórios fornecidos

x4 x2 x2 x1 x4 x1 x1 x1 x4 x1 x1 x1 x1

4 Ferramentas de instalação

5.1 Precauções

• Forneça o compartimento de encastrar sem parede traseira;
• Para a ventilação do produto, siga as instruções deste manual;
• Recomenda-se que a unidade seja fixada à parede para evitar que tombe.

5.2 Dimensões em mm

Vista axonométrica dianteira

6 Instalação e ventilação do armário

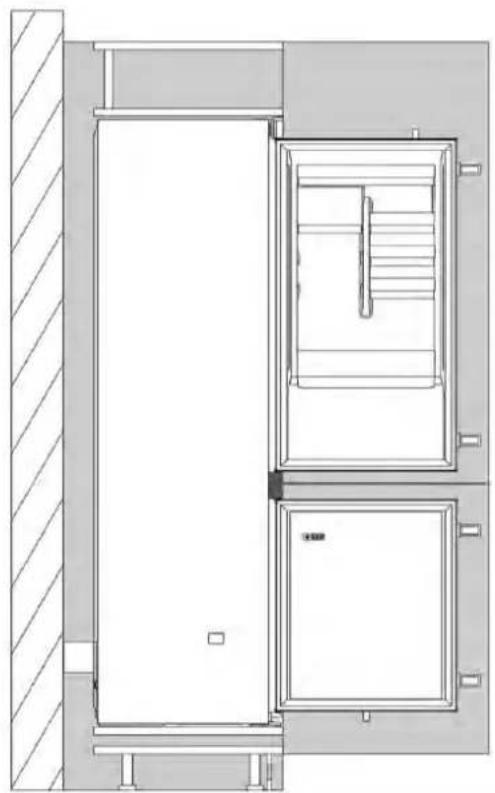

6.1 Instalação em coluna

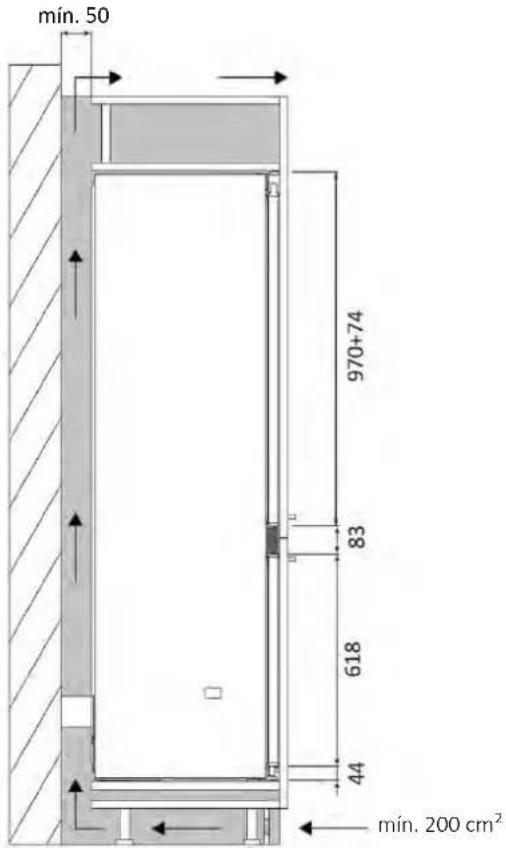

Secção lateral

mín. 50 970+74 83 618 44 mín. 200 cm²

Secção lateral

Se não for possível criar uma abertura no rodapé, encontre uma solução alternativa para garantir uma circulação de ar adequada.

Pode ver o vídeo de instalação do produto digitalizando o código QR.

8 Alterar o sentido de abertura da porta

8.1 Abertura das portas

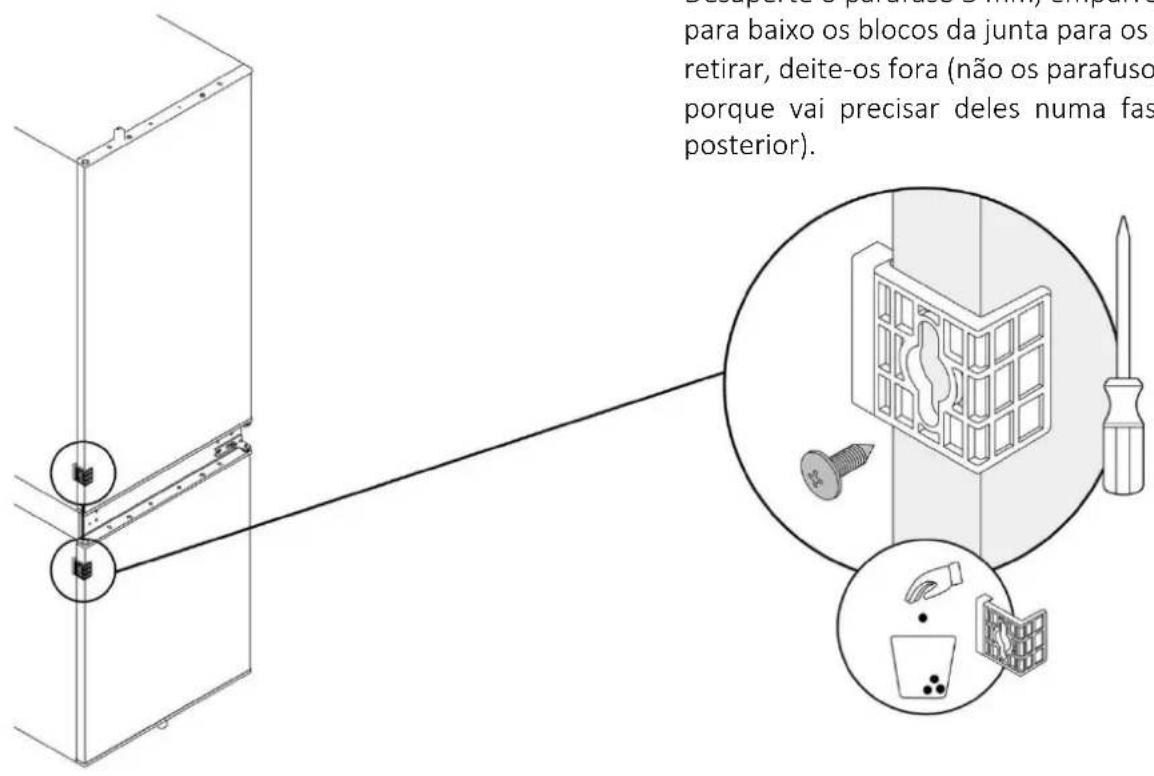

para baixo os blocos da junta para os retirar, deite-os fora (não os parafuso porque vai precisar deles numa fas posterior).

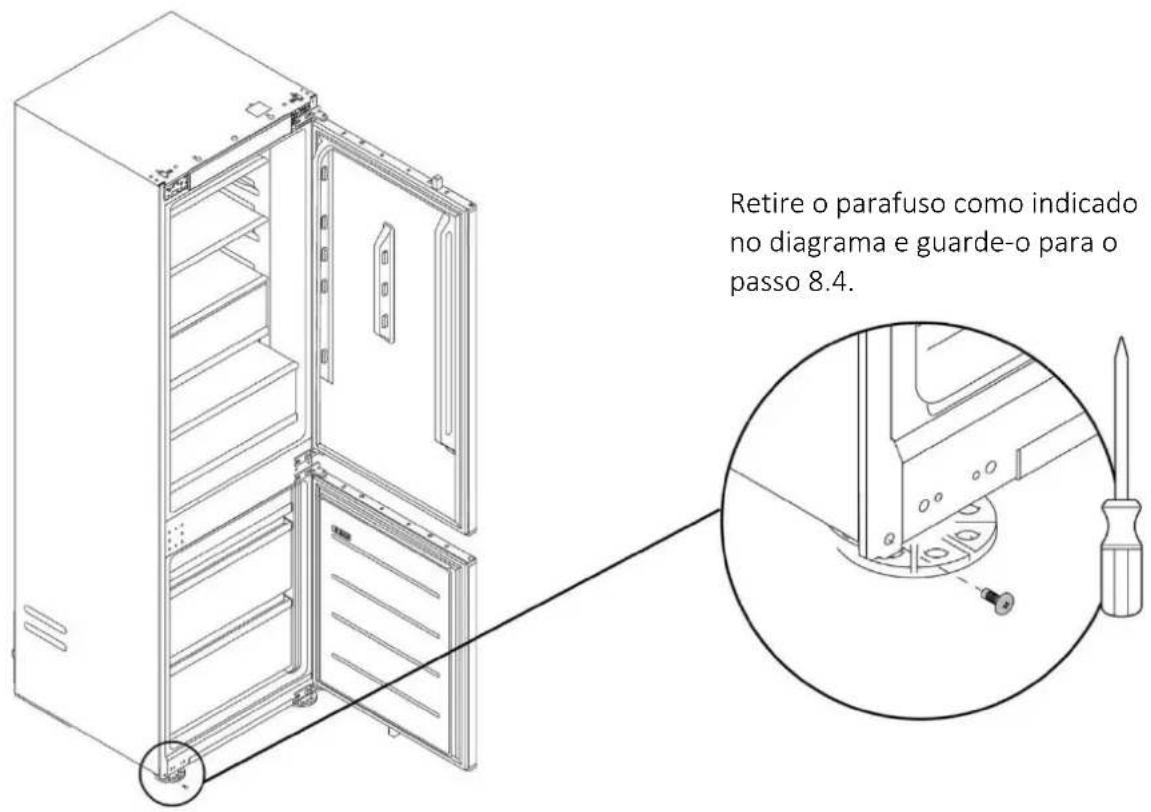

8.2 Remoção do parafuso inferior

Retire o parafuso como indicado no diagrama e guarde-o para o passo 8.4.

NOTA: Siga as instruções seguintes apenas se for necessário inverter o sentido de abertura da porta; caso contrário, passe ao parágrafo seguinte (página 16).

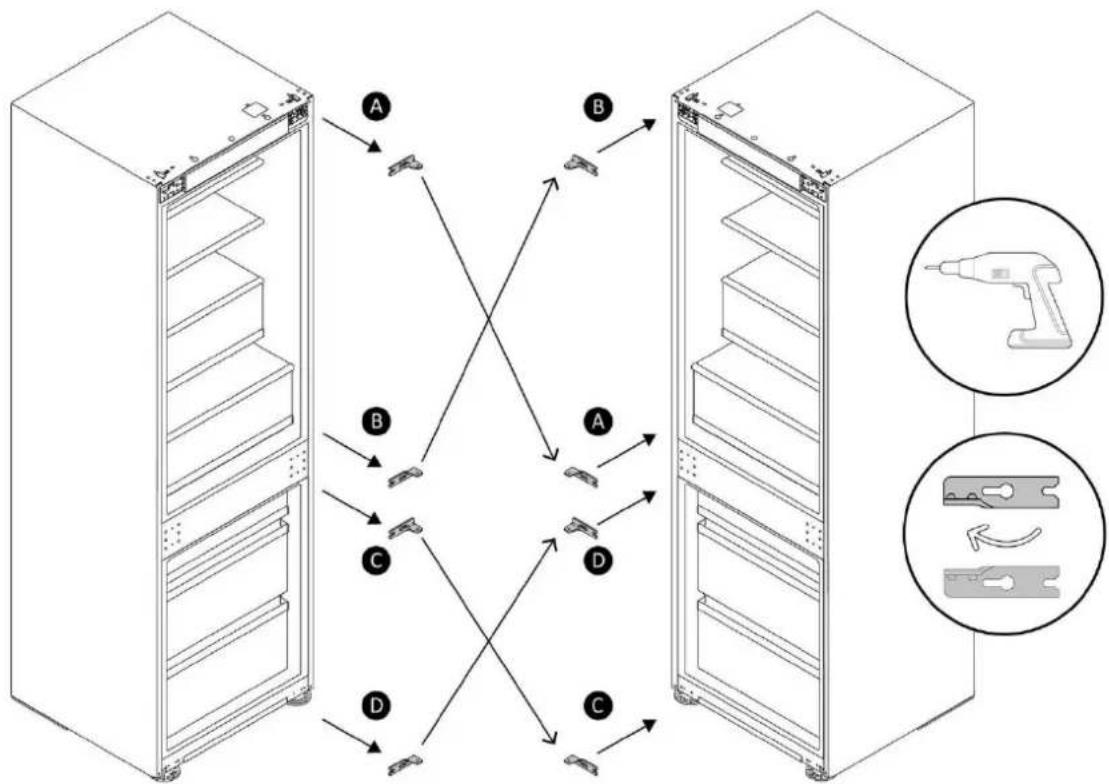

8.3 Inversão das dobradiças

Rode as dobradiças 180° e monte-as como indicado no diagrama.
    subgraph_Server_Rack1["Server Rack 1"]
        A1["A"] --> B1["B"]
        B1 --> C1["C"]
        C1 --> D1["D"]
        D1 --> A2["A"]
        A2 --> B2["B"]
        B2 --> C2["C"]
        C2 --> D2["D"]
        D2 --> A3["A"]
        A3 --> B3["B"]
        B3 --> C3["C"]
        C3 --> D3["D"]
        D3 --> A4["A"]
        A4 --> B4["B"]
        B4 --> C4["C"]
        C4 --> D4["D"]
        D4 --> A5["A"]
        A5 --> B5["B"]
        B5 --> C5["C"]
        C5 --> D5["D"]
        D5 --> A6["A"]
        A6 --> B6["B"]
        B6 --> C6["C"]
        C6 --> D6["D"]
        D6 --> A7["A"]
        A7 --> B7["B"]
        B7 --> C7["C"]
        C7 --> D7["D"]
        D7 --> A8["A"]
        A8 --> B8["B"]
        B8 --> C8["C"]
        C8 --> D8["D"]
        D8 --> A9["A"]
        A9 --> B9["B"]
        B9 --> C9["C"]
        C9 --> D9["D"]
        D9 --> A10["A"]
        A10 --> B10["B"]
        B10 --> C10["C"]
        C10 --> D10["D"]
        D10 --> A11["A"]
        A11 --> B11["B"]
        B11 --> C11["C"]
        C11 --> D11["D"]
        D11 --> A12["A"]
        A12 --> B12["B"]
        B12 --> C12["C"]
        C12 --> D12["D"]
        D12 --> A13["A"]
        A13 --> B13["B"]
        B13 --> C13["C"]
        C13 --> D13["D"]
        D13 --> A14["A"]
        A14 --> B14["B"]
        B14 --> C14["C"]
        C14 --> D14["D"]
        D14 --> A15["A"]
        A15 --> B15["B"]
        B15 --> C15["C"]
        C15 --> D15["D"]
        D15 --> A16["A"]
        A16 --> B16["B"]
        B16 --> C16["C"]
        C16 --> D16["D"]
        D16 --> A17["A"]
        A17 --> B17["B"]
        B17 --> C17["C"]
        C17 --> D17["D"]
        D17 --> A18["A"]
        A18 --> B18["B"]
        B18 --> C18["C"]
        C18 --> D18["D"]
        D18 --> A19["A"]
        A19 --> B19["B"]
        B19 --> C19["C"]
        C19 --> D19["D"]

8.4 Fixação do parafuso inferior no lado oposto do frigorífico

9 Instruções de instalação do frigorífico

Antes de prosseguir, se ainda não tiver concluído a etapa 8.1, faça-o agora.

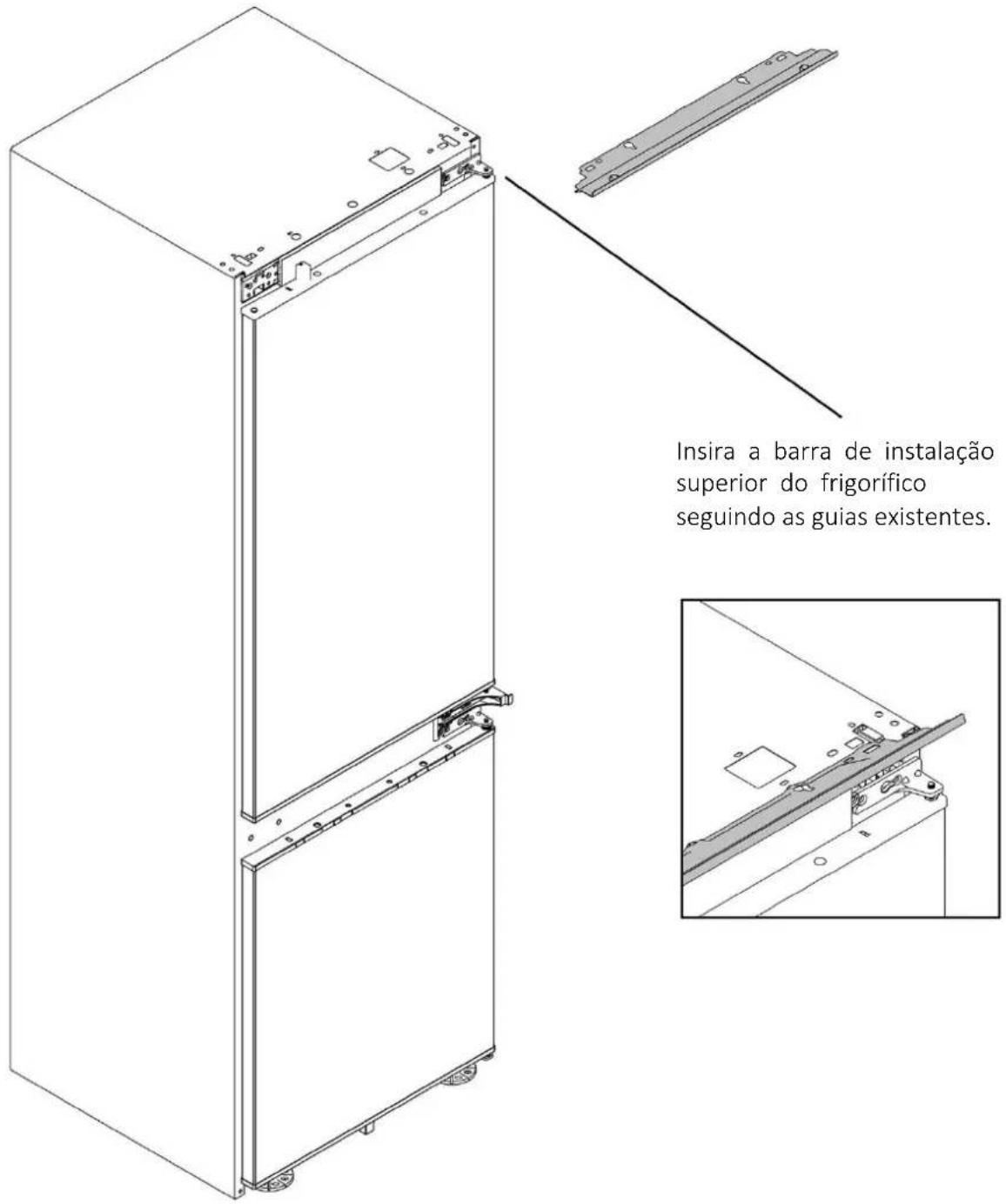

9.1 Aplicação da barra de instalação superior do frigorífico

Insira a barra de instalação superior do frigorífico seguindo as guias existentes.

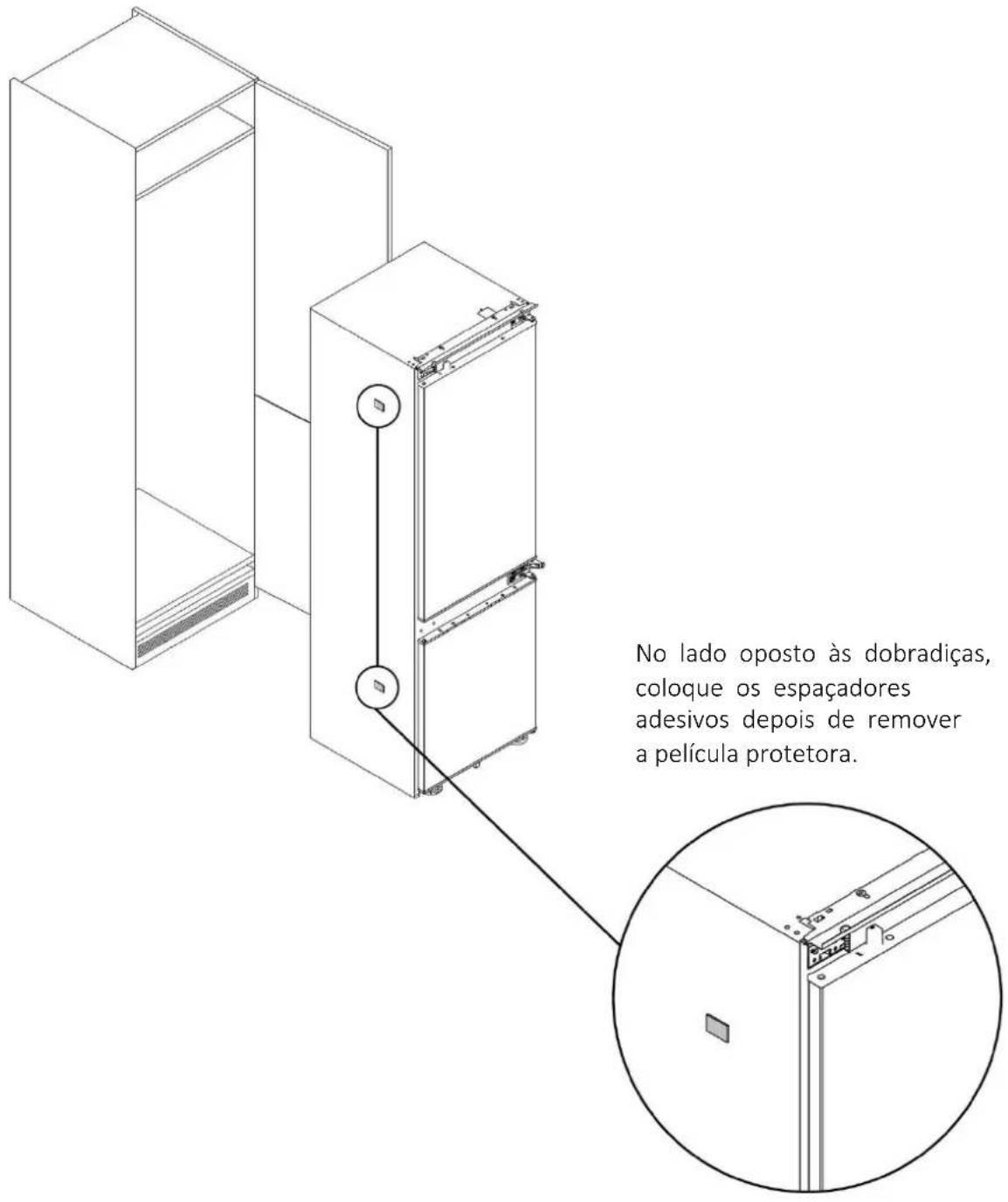

9.2 Aplicação dos separadores adesivos na parte lateral do frigorífico

No lado oposto às dobradiças, coloque os espaçadores adesivos depois de remover a película protetora.

9 Instruções de instalação do frigorífico

9.3 Centragem dos pés do frigorífico

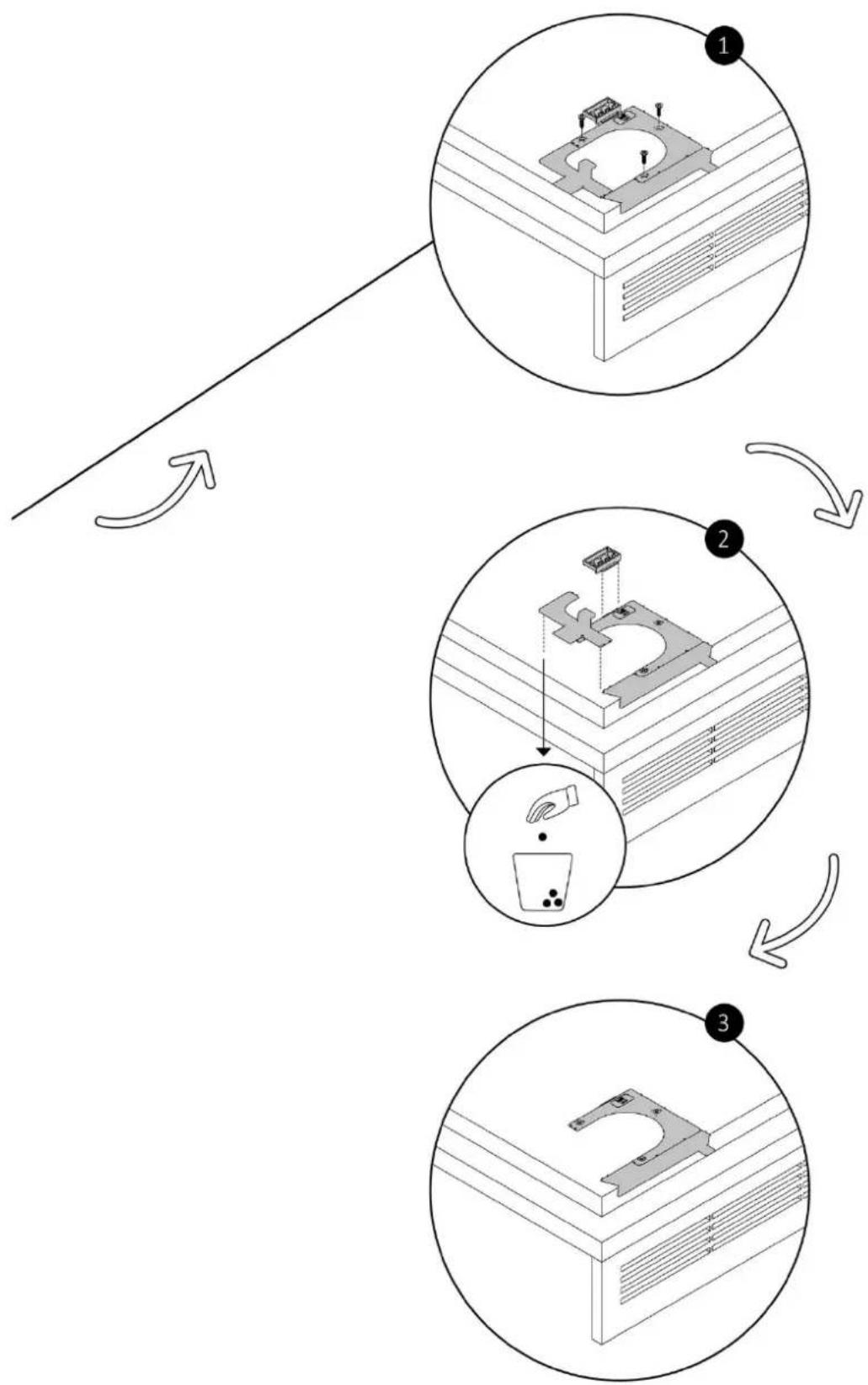

Instale os calibradores de centragem para os pés na parte inferior do armário utilizando os parafusos fornecidos. Retire as peças em excesso, como indicado no esquema.

9.3 Centragem dos pés do frigorífico

9 Instruções de instalação do frigorífico

AVISO: antes de inserir o frigorífico no armário, passe o cabo de alimentação e fixe-o temporariamente na parte superior com fita adesiva. Em seguida, levante o produto com duas pessoas e introduza-o no espaço, tendo o cuidado de não danificar o cabo de alimentação. Certifique-se de que a tomada está facilmente acessível.

9.4 Instalação encastrada

9.4 Instalação encastrada

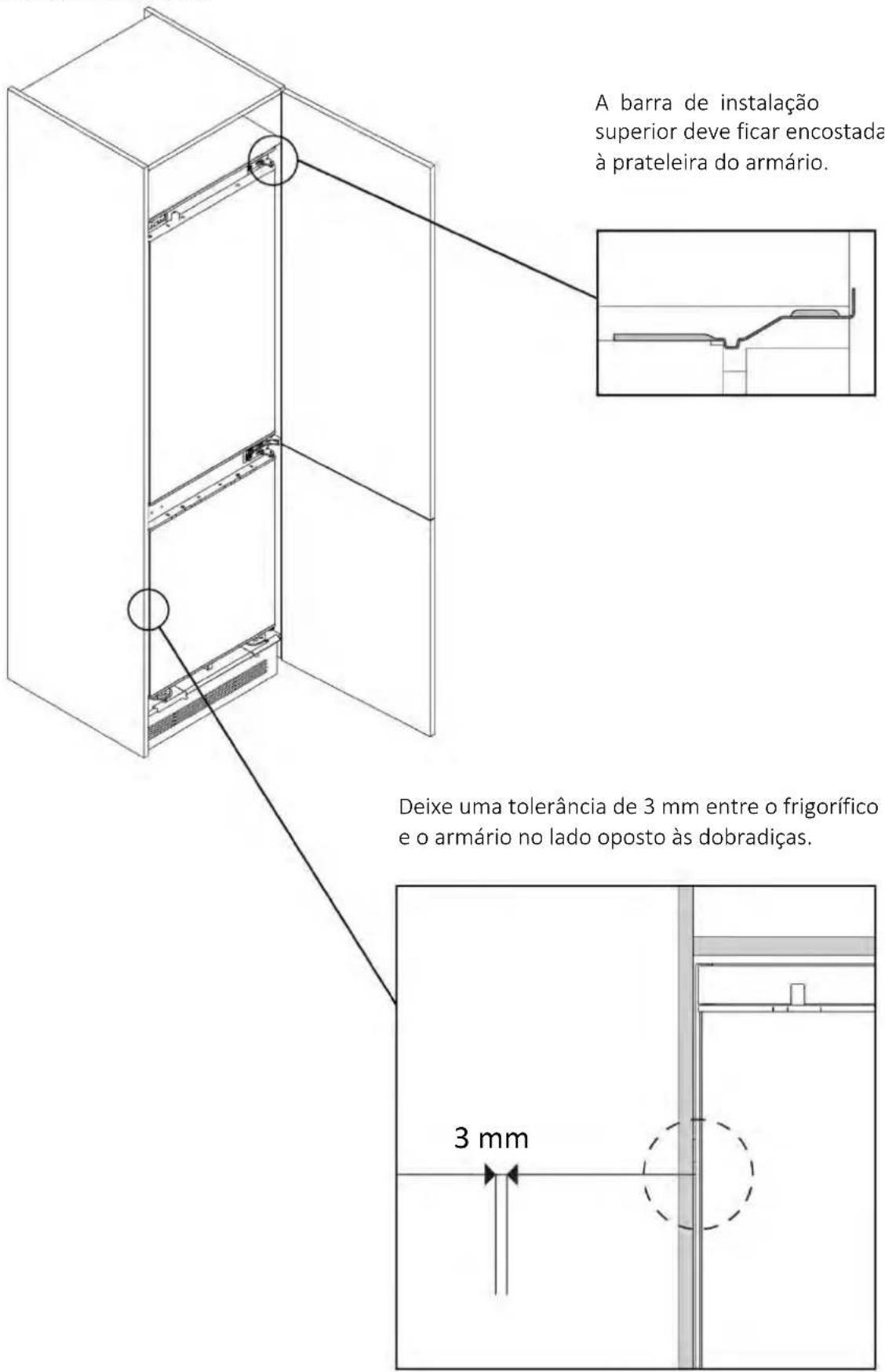

A barra de instalação superior deve ficar encostada à prateleira do armário. Deixe uma tolerância de 3 mm entre o frigorífico e o armário no lado oposto às dobradiças. 3 mm

9 Instruções de instalação do frigorífico

9.5 Fixação dos pés do frigorífico

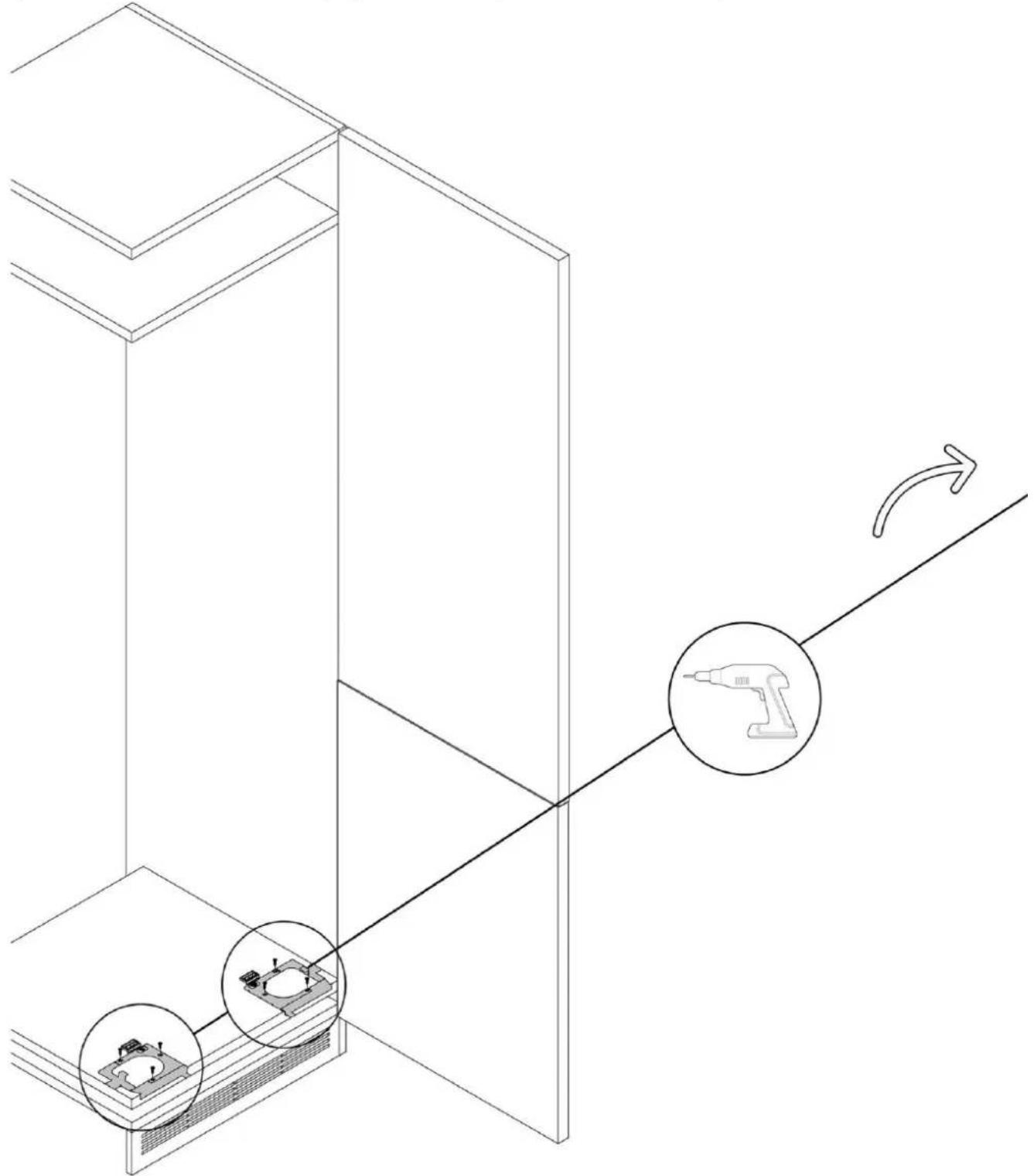

Retire a aleta do componente de centragem do pé. Ajuste a altura desejada e fixe os pés do frigorífico ao armário com os parafusos fornecidos.

9.6 Montagem dos suportes centrais e das tampas

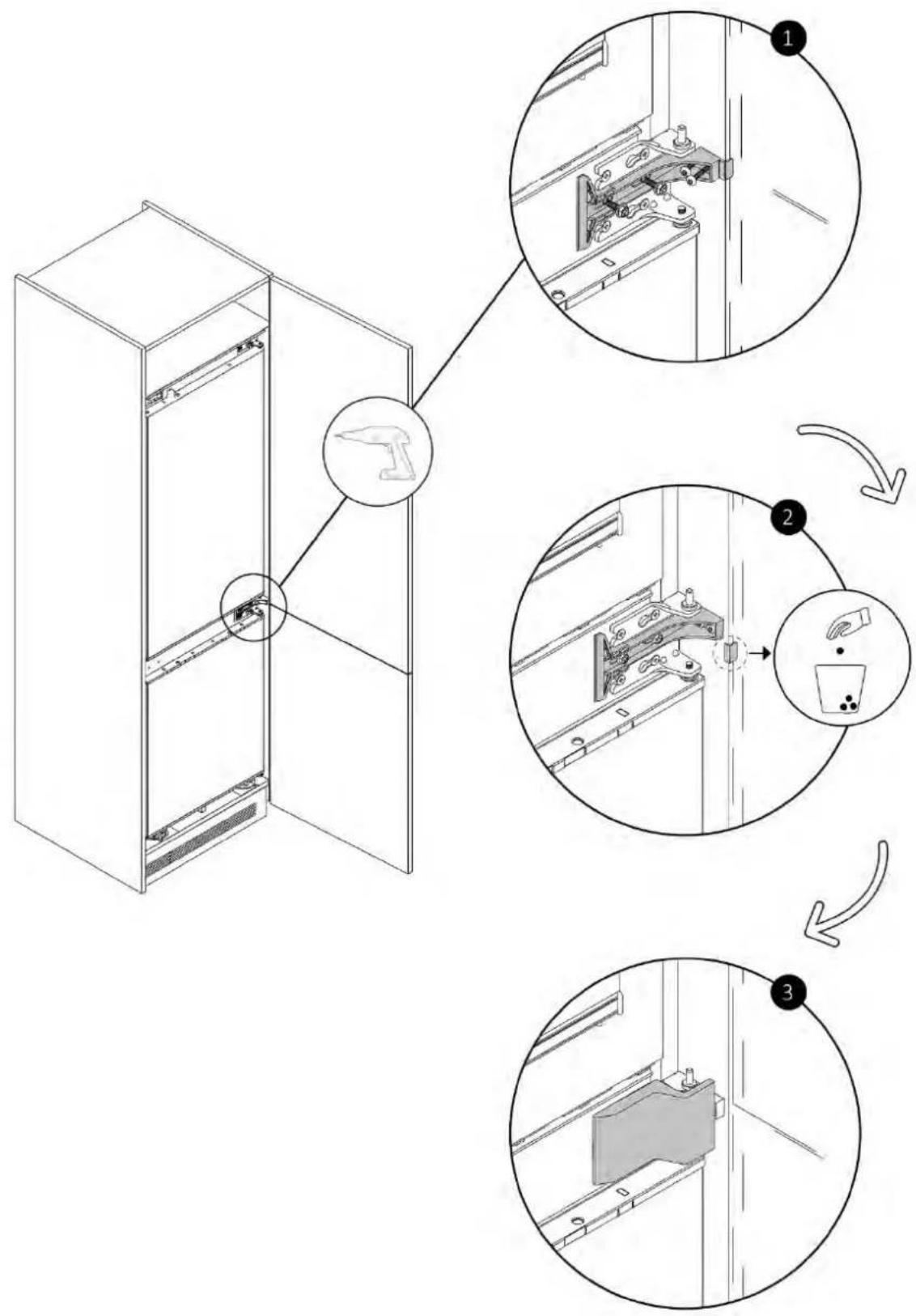

Utilizando os parafusos fornecidos, fixe o suporte no lado da abertura do frigorífico. Retire a aleta de posicionamento. Por fim, coloque a tampa.

9 Instruções de instalação do frigorífico

9.6 Montagem dos suportes centrais e das tampas

Utilizando os parafusos fornecidos, fixe o suporte no lado oposto às dobradiças. Retire as aletas de posicionamento. Por fim, coloque a tampa.

9.7 Montagem das tampas inferiores

Coloque as duas tampas inferiores, fixando-as como indicado no diagrama.

9 Instruções de instalação do frigorífico

9.8 Aplicação de juntas na parte lateral do frigorífico

Corte as juntas à medida e aplique-as na parte lateral do frigorífico, no lado oposto às dobradiças.

9.9 Montagem das tampas superiores e fixação do frigorífico na prateleira superior

Utilizando os parafusos fornecidos, fixe o painel frontal superior à prateleira do armário e, em seguida, cubra a dobradiça superior e o lado oposto com as tampas.

9 Instruções de instalação do frigorífico

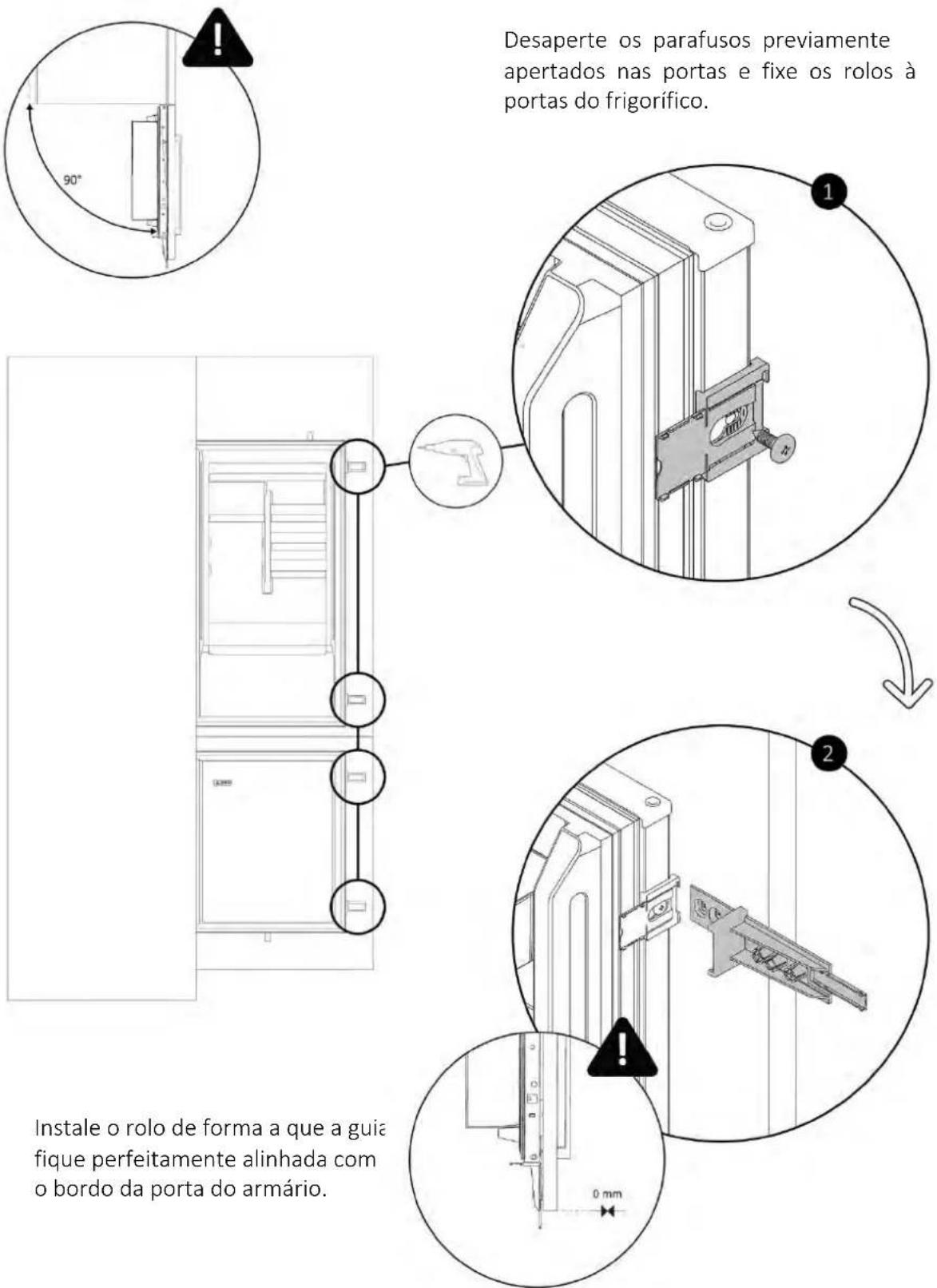

9.10 Fixação das dobradiças de correr na porta do armário

Antes de começar, certifique-se de que tanto a porta do armário como a porta do frigorífico estão perfeitamente abertas a 90 graus.

Desaperte os parafusos previamente apertados nas portas e fixe os rolos à portas do frigorífico. Instale o rolo de forma a que a guia fique perfeitamente alinhada com o bordo da porta do armário.

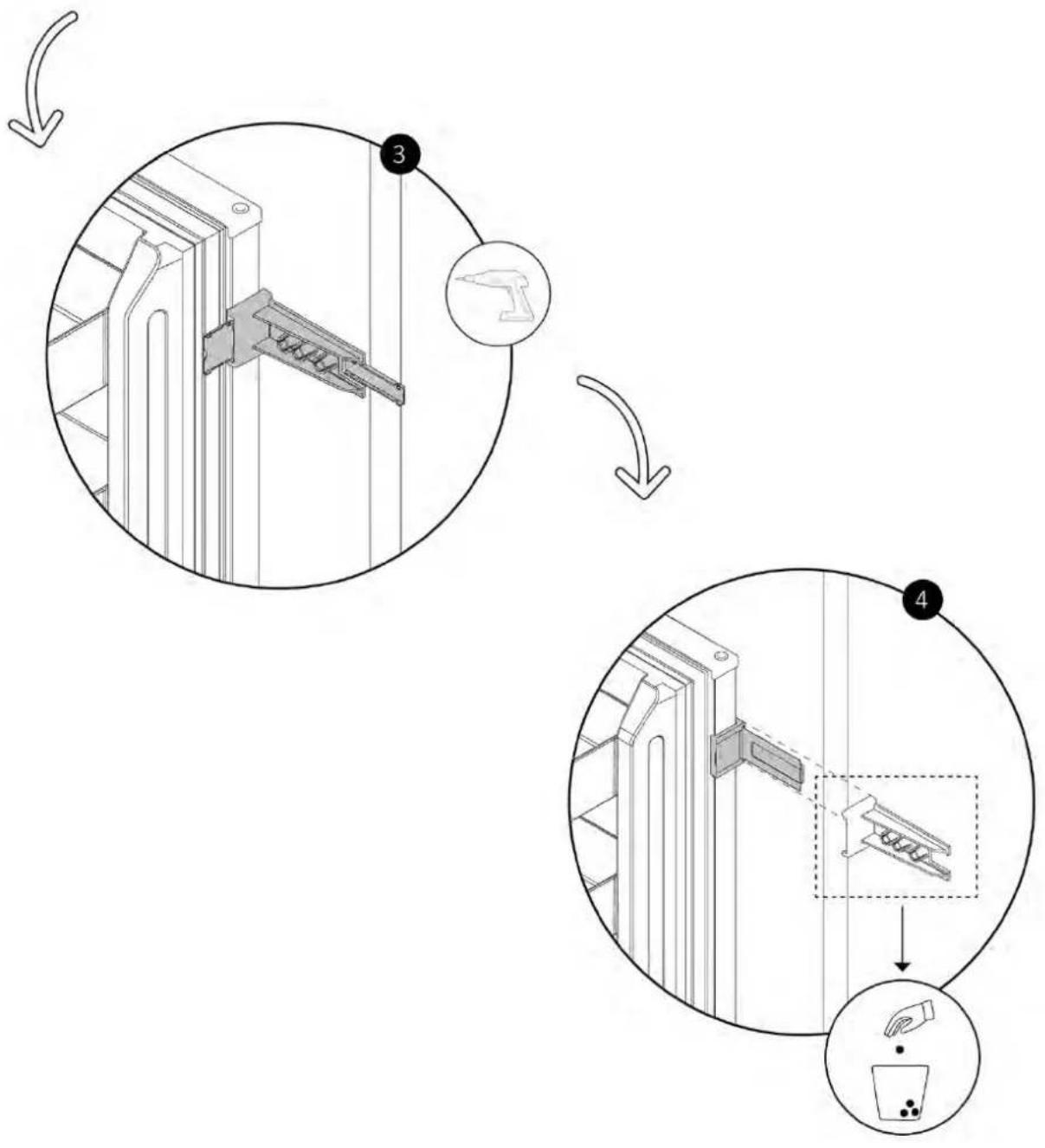

9.10 Fixação das dobradiças de correr na porta do armário

Com uma chave de parafusos, prenda os rolos nas portas do armário. Em seguida, retire as guias como indicado no esquema.

10.1 Avisos

Para efetuar com segurança a ligação elétrica do aparelho, respeite as advertências seguintes:

• Qualquer reparação, instalação ou manutenção não efetuada corretamente pode pôr seriamente em perigo o utilizador;
• A empresa fabricante declina qualquer responsabilidade por danos diretos ou indiretos causados por intervenções incorretas de instalação, manutenção ou reparação.
• A empresa também não responde pelos danos causados pela falta ou interrupção do sistema de ligação à terra (por exemplo, choque elétrico);
• Ligue o produto exclusivamente com o cabo de alimentação fornecido;
• O produto deve ser ligado a um sistema elétrico instalado por um profissional;
• No caso de danos causados por uma ligação incorreta, a garantia é anulada;
• Para qualquer reparação, contacte exclusivamente a Assistência ao Cliente e solicite a utilização de peças sobressalentes originais;
• Desligue o produto da alimentação elétrica antes de efetuar qualquer intervenção ou manutenção no mesmo.
• Para evitar o risco de incêndio ou choque elétrico, não danifique a ficha ou o cabo de alimentação;
• Não ligue o aparelho a tomadas elétricas, extensões ou fontes de alimentação portáteis;
• Quando o aparelho for colocado no local escolhido, certifique-se de que o cabo de alimentação não está preso ou danificado e de que não existem tomadas elétricas ou fontes de alimentação portáteis na parte de trás do aparelho.

Potência absorvida

Ver a placa de características do produto.

Recomenda-se a utilização de um disjuntor de corrente residual (disjuntor diferencial) com corrente de disparo em conformidade com as normas atuais.

AVISO: se o produto tiver de ser conectado à rede elétrica através de um dispositivo de desconexão omnipolar que garanta uma separação entre os contactos em conformidade com a categoria de sobretensão III. Este dispositivo deve suportar as cargas máximas ligadas e respeitar as normas em vigor.

• Certifique-se de que as especificações elétricas na placa de características estão em conformidade com a fonte de alimentação;

• O aparelho funciona com corrente elétrica de 220-240 Vac/50 Hz;

• Flutuações anormais de tensão podem provocar o não arranque do aparelho, danos no regulador de temperatura ou no compressor, ou ruídos anormais durante o funcionamento. Neste caso, deve ser instalado um regulador automático;

• Certifique-se de que o cabo principal não fica preso debaixo do aparelho durante e após o transporte/deslocação, para evitar que o cabo principal seja cortado ou danificado. Se o cabo de alimentação do aparelho estiver danificado, não prossiga com a instalação e contacte o serviço de assistência;
• Certifique-se de que a fonte de alimentação, a ficha e os fusíveis estão em conformidade com os dados da placa de características;
• Certifique-se de que a ficha de alimentação está ligada à terra e não utilize extensões ou cabos de extensão.

NOTA (apenas no Reino Unido): o cabo de alimentação do aparelho está equipado n uma ficha de 3 pinos (com ligação à terra) adequada a uma tomada normal de 3 pinos m ligação à terra).

Nunca corte ou retire o terceiro pino (ligação à terra). Após a instalação do aparelho, a ficha deve permanecer acessível.

10.2 Outros conselhos

A utilização de qualquer aparelho exige o cumprimento de certas regras básicas:

• Recomenda-se que mantenha a ficha limpa: qualquer resíduo de sujidade na ficha pode provocar um incêndio;
• Não puxe pelo cabo de alimentação para desligar o aparelho da rede elétrica durante a operação;
• Não toque no aparelho com as mãos ou os pés molhados ou húmidos. A utilização de adaptadores, extensões elétricas ou cabos de extensão é desaconselhada;
• Em caso de mau funcionamento e/ou perda de desempenho, desligue o aparelho e não o manipule/altere.

11 Entrega ao utilizador

No final da instalação:

• Informe o utilizador sobre as funções essenciais;
• Informe o utilizador sobre todos os aspetos relevantes para uma utilização e manuseamento seguros;
• Entregue os acessórios e as instruções de utilização e de montagem ao utilizador para que os guarde com cuidado.
• Depois de concluída a instalação, retire a película de proteção, a fita adesiva e todos os outros materiais de embalagem.
• Depois de ligar o frigorífico, aguarde pelo menos 2 horas antes de colocar alimentos no aparelho para garantir a temperatura correta no interior do frigorífico.

AVISO: O produto requer uma ventilação adequada para o seu funcionamento normal.

Não obstrua as aberturas de ventilação por qualquer motivo.

NOTA: o aspeto real do produto depende do modelo escolhido.

12 Desmontagem do produto

• Desligue o produto da rede elétrica;
• Desaperte os parafusos de fixação;
• Levante ligeiramente o produto e puxe-o completamente para fora;
• Este produto não danifica o armário, que também pode ser utilizado com um aparelho novo.
