ROUND 45 D 55 TOUCH - Nettoyant pour sol Ghibli & Wirbel - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Nettoyant pour sol industriel (autolaveuse à conducteur accompagnant)
Marque	Ghibli & Wirbel
Modèle	ROUND 45 D 55 TOUCH
Dimensions (L x l x H) sans suceur	1210 x 560 x 1040 mm
Poids à vide	109 kg
Poids avec batteries	189 kg
Poids en ordre de marche	234 kg
Alimentation	Batterie gel 24 V
Puissance installée	1240 W
Largeur de lavage	530 mm
Largeur d'aspiration	750 mm
Rendement théorique	2650 m²/h
Diamètre de brosse	530 mm
Puissance moteur de brosse	500 W
Vitesse de brosse	165 tr/min
Puissance moteur d'aspiration	550 W
Dépression	1791 mmH₂O
Débit d'air	30 l/s
Niveau sonore	57 – 63 dB(A)
Capacité réservoir solution	45 L
Capacité réservoir récupération	47 L
Type de batteries	Gel (Sonnenschein)
Dispositifs de sécurité	Mot de passe, arrêt automatique après 3 min, protections ampèrométriques et thermiques
Entretien courant	Nettoyage quotidien des réservoirs et filtres, remplacement des brosses (usure 2 cm) et raclettes
Pièces détachées	Brosses, raclettes caoutchouc, filtres, fusibles 5A et 75A, cartes électroniques

FOIRE AUX QUESTIONS - ROUND 45 D 55 TOUCH Ghibli & Wirbel

Comment charger les batteries de l'autolaveuse ROUND 45 D 55 TOUCH ?

Placez la machine près d'une prise secteur. Branchez d'abord le câble du chargeur à la prise (42) de la machine, puis à la prise secteur. Vérifiez que la LED verte clignote deux fois puis passe au rouge fixe. Laissez charger jusqu'à ce que la LED devienne verte (environ 10 heures). Débranchez ensuite le câble. Utilisez uniquement des batteries gel conformes.

Comment vider le réservoir d'eau de récupération ?

Amenez la machine près d'une bonde de vidange. Détachez le tuyau (12) de son support, retirez le bouchon (56) et vidangez entièrement l'eau. Vous pouvez moduler le débit en pressant l'extrémité du tuyau. Remettez le bouchon et replacez le tuyau sur son support. Effectuez cette opération après chaque utilisation.

Comment remplacer la brosse ?

Soulevez la brosse en actionnant la pédale (19). Passez la main sous le groupe porte-brosse (9) et tournez la brosse d'un coup sec dans le sens de rotation pour la décrocher. Montez la nouvelle brosse en l'enclenchant manuellement. Abaissez la bride porte-brosse et vérifiez le fonctionnement. Remplacez la brosse lorsqu'elle est usée de 2 cm.

Que faire si l'écran ne s'allume pas ?

Vérifiez d'abord l'état de charge des batteries. Si elles sont déchargées, rechargez-les. Contrôlez le fusible général (5A ou 80A) et remplacez-le si nécessaire. Assurez-vous que la fiche de batterie est correctement branchée sur la prise (39) et non sur celle du chargeur.

Comment nettoyer le filtre d'eau propre ?

Vérifiez que le réservoir d'eau propre est vide. Dévissez le couvercle (59) et retirez le filtre (17). Nettoyez-le à l'eau courante, puis remettez-le en place et revissez le couvercle. Effectuez cette opération régulièrement pour éviter les obstructions.

Que signifie le message AL_1 sur l'écran ?

L'alarme AL_1 indique une protection ampèrométrique des brosses. Cela signifie que le courant de travail du moteur de brosse est trop élevé. Vérifiez que la brosse n'est pas bloquée ou trop usée. Réduisez la vitesse si nécessaire. Si le problème persiste, contactez le service technique.

Comment régler la vitesse de traction ?

Utilisez les boutons (47a) pour augmenter la vitesse et (47b) pour la diminuer. La vitesse s'affiche à l'écran et peut être modifiée même en cours de travail. Réglez-la en fonction de l'état du sol et de la saleté.

Comment activer le mode ECO ?

Appuyez sur la touche ECO (88). En mode ECO, la quantité d'eau est réduite au deuxième niveau, le dosage chimique passe à 0.2% et l'aspirateur passe en mode silencieux. Appuyez à nouveau pour revenir aux réglages initiaux.

Quel type de détergent utiliser ?

Utilisez exclusivement des détergents non moussants. Respectez les dosages recommandés par le fabricant. En cas de contact avec les yeux ou la peau, referrez-vous à la fiche de sécurité du produit. Versez le détergent directement dans le réservoir de solution.

Comment remplacer les raclettes en caoutchouc ?

Démontez le groupe suceur (11). Ouvrez le dispositif de blocage (67) et la poignée (68). Retirez les colliers (69) et le caoutchouc extérieur (70). Desserrez les ridoirs (71) pour enlever le caoutchouc intérieur (73). Remplacez ou retournez les caoutchoucs usés. Remontez en ordre inverse. Il existe deux types : para pour sols standards, polyuréthane pour sols gras.

MODE D'EMPLOI ROUND 45 D 55 TOUCH Ghibli & Wirbel

FR Utilisation et Entretien

(Traduction des instructions d'origine)

DEutsch DEUTSCH -1

CN6 ......Connettore batterie

Nous vous remercions pour avoir choisi un de nos produits pour le nettoyage de vos locaux.

L'autolaveuse accompagnée que vous venez d'acquérir a été conçue pour satisfaire l'utilisateur en termes de simplicité d'utilisation et de fiabilité dans le temps.

Nous sommes conscients que, pour qu'un produit reste tel quel dans le temps, il faut constamment le renouveler afin de satisfaire les attentes de ceux l'utilisent quotidiennement. Nous espérons donc que vous serez un client satisfait mais aussi un collaborateur qui n'hésite pas à nous faire partager les opinions et les idées de ceux qui l'utilisent au quotidien.

Tables des Matières

Données des Matières.... FR-3

1.1 Introduction....FR-5
2.1 Connaissance de la machine....FR-5
3.1 Désemballage....FR-5

3.1.a Équipement de la machine.... FR-5

4.1 Assemblage des composants ...... FR-5

4.1.a Montage du suceur.... FR-5
4.1.b Montage de la brosse....FR-5
4.1.c Installation et branchement de la batterie FR-6

5.1 Chargement de la batterie....FR-6

5.1.a Chargement de la batterie grâce au chargeur de bord (si présent) ... FR-6
5.1.b Chargement de la batterie grâce à un chargeur de batterie externe . FR-7

6.1 Panneau de contrôle et de commandes ...... FR-7
6.2 Exemple cycle de travail ...... FR-9
7.0 Mot de passe de sécurité....FR-9
7.1 Reglage des paramètres ...... FR-9

7.1.a Choix de la langue.... FR-10

7.1.b Réglage du type de batterie FR-10
7.1.c Réglage de la luminosité et du contraste FR-10
7.1.d Activation de distributeur de l'agent chimique (en option)...... FR-11

8.1 Écran....FR-11
9.1 Remplissage du réservoir ....FR-12
9.2 Remplissage réservoir d'agent chimique (en option) ...... FR-12

10.1 Fonctionnement....FR-12

10.1.a Vérification avant l'utilisation.... FR-11
10.1.b Préparation de la machine et choix du cycle ...... FR-12
10.1.c Utilisation de la machine FR-13
10.1.d Réglage du sens de déplacement ...... FR-14
10.1.e Aide au réglage de traction (uniquement pour les modèles sans traction)...FR-14
10.1.f Fin d'utilisation et arrêt FR-14

10.1.g Alarme niveau maximum d'eau de récupération ....FR-14
10.1.h Liste alarmes FR-15

11.1 Vidange eau de récupération....FR-16

12.1 Entretien et nettoyage FR-16

12.1.a Garde-boue amovible .... FR-16
12.1.b Vidange et nettoyage du réservoir d'eau propre....FR-16

12.1.c Nettoyage du réservoir d'eau de récupération....FR-17

12.1.d Nettoyage du groupe suceur....FR-17

12.1.e Nettoyage du filtre d'eau propre.... FR-17
12.1.f Substitution de la brosse....FR-17

12.1.g Substitution des raclettes en caoutchouc FR-18

12.1.h Nettoyage du filtre du réservoir d'eau de recyclage.... FR-18

12.1.i Nettoyage du filtre d'admission d'air FR-18
12.1.I Substitution des fusibles FR-18
12.1.m Réglage du suceur....FR-19
12.1.n Configuration chargeur de batterie et instrument numérique ...... FR-19

Problèmes - cause - réparations....FR-20

13.1 Garantie ....FR-21

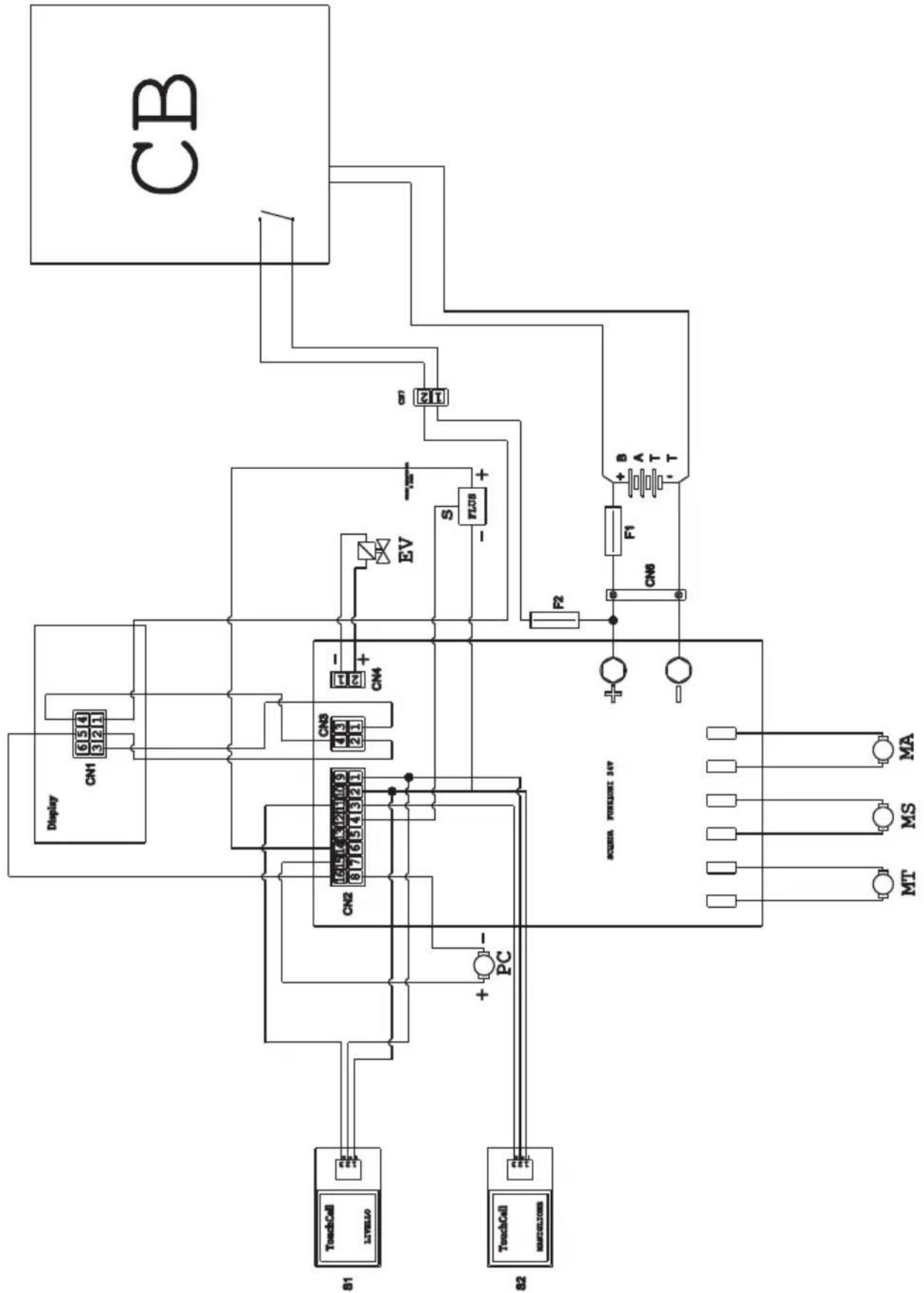

Schéma électrique....FR-22

Données des Matières

	45M55 45D55 45D55
Type de conduction Conducteur accompagnant
Caractéristiques
Alimentation Batterie Batterie Batterie
Tension d'alimentation Voir plaquette signalétique
Puissance installée 1060 W 1240 W	1190 W
Avancement Manuel À traction À traction
Largeur piste de lavage * 530 mm 530 mm 600 mm
Largeur d'aspiration 750 mm 750 mm 750 mm
Rendement théorique 2120 m	^2/h 2650 m ^2/h 3050 m ^2/h
Brosses / Pad
Diamètre / Nombre	530mm/21"	530mm/21"	310mm/12"x2
Puissance moteur / nombre	500 Wx1	500 Wx1	450 Wx1
Vitesse moteur	165 tours/min	165 tours/min	200 tours/min.
Pression spécifique	16,5 ÷ 19,7 gr/cm ^2	16,5 ÷ 19,7 gr/cm ^2	18,8 ÷ 22,0 gr/cm ^2
Poids de la tête	25,5 ÷ 30,5 Kg	25,5 ÷ 30,5 Kg	27 ÷ 32 Kg
Aspiration
Puissance moteur	550 W	550 W	550 W
Dépression	1791 mmH _2 O	1791 mmH _2 O	1791 mmH _2 O
Débit d'air	30 l / sec	30 l / sec	30 l / sec
Niveau sonore	Min. 57 dB (A) 📋 / Max. 63 dB (A) 🌐
Traction
Puissance du moteur	---	180 W	180 W
Réservoir
Recyclage	No	No	No
Capacité solution	45 l	45 l	45 l
Capacité récupération	47 l	47 l	47 l
Dimensions (lxwxh) sans suceur	1210 x 560 x 1040 mm	1210 x 560 x 1040 mm	1125 x 670 x 1040 mm
Vibrations ISO 5349 m/sec ^2	< 2,5	< 2,5	< 2,5
Poids
Poids à vide	90,5 Kg	109 Kg	116 Kg
Poids avec batteries	143,5 Kg 189	Kg 196	Kg
Poids en ordre de marche PTC	188,5 Kg 234	Kg 241	Kg

* La piste de lavage avec une machine en marche et une brosse écrasée.

	45M55 45D55 45D60
Accessoires
Brosse PPL ø 0,7 40.0003.00	POLY 0,7	40.0003.00 POLY 0,7	2x40.0001.00 POLY 0,7
Déflecteur brosse 24.0265.00 +	40.4003.00	24.0265.00 + 40.4003.00	24.0266.00 + 40.4007.00
Caoutchouc suceur antérieur 39.011	0.00 39.0110.00 3	9.0110.00
Caoutchouc suceur postérieur 39.01	11.00 39.0111.00	39.0111.00
Flexible d'alimentation d'eau 30.002	4.00 30.0024.00 30	0.0024.00
Accessoires sur demande
Brosse PPL strong ø 0,9 40.0103.00	POLY 0,9	40.0103.00 POLY 0,9	40.0101.00 POLY 0,9
Brosse PPL ø 1,2 40.0303.00 40.03	03.00 40.0301.00
Brosse tynex ø 1,2 40.0203.00 40.02	203.00 40.0201.00
Set de caoutchoucs de polyuré-thane	95.0055.00 95	0055.00 95.0055.00
Disque 40.1003.00 40.1003.00 2x40	1001.00

1.1 INTRODUCTION

DANGER:

Avant d'utiliser la machine, lire attentivement le livret "PRÉCAUTIONS DE SÉCURITÉ POUR LA LAVEUSE DE SOL" joint à ce document.

2.1 CONNAISSANCE DE LA MACHINE (Fig. 1)

1) Manche de conduite
2) Tableaux de commandes
3) Levier d'actionnement de la raclette.
4) Robinet de débit de l'eau.
5) Réservoir de solution.
6) Couvercle du réservoir.
7) Ouverture remplissage de l'eau propre.
8) Roues.
9) Garde-boue amovible.
10) Brosse.
11) Raclette.
12) Tuyau de vidange de l'eau de récupération.
13) Tuyau d'aspiration de l'eau depuis la raclette.
14) Réservoir d'eau de recyclage.
15) Tuyau de niveau / vidange d'eau claire.
16) Filtre de l'eau.
17) Filtre d'eau claire.
18) Pédale de montée / descente de la brosse.
19) Bouton de démarrage rotation brosses.
20) Capteur tactile pour le démarrage et la rotation des brosses.

3.1 DÉSEMBALLAGE (Figg. 1-2)

Une fois que vous avez enlevé l'emballage comme indiqué selon les instructions reportées sur l'emballage, vérifier l'intégrité de la machine et de tous ses composants.

Si vous constatez des dommages, contacter le concessionnaire de la zone et le transporteur au maximum trois jours après la livraison.

• Retirer le sachet (21) contenant les accessoires.
• Couper la bandelette (22).

• Retirer les blocs (23) et (24) en bois.

• Soulever la bride de la brosse (9) en poussant sur la pédale (19) (voir paragraphe respectif).

• Soulever le support du suceur (25) en soulevant la poignée (3 Fig. 1) (voir paragraphe respectif).
• Placer une glissière et décharger la machine de la palette.

3.1.a - Équipement de la machine (Fig. 3)

Les accessoires équipant la machine sont les suivants :

10) Brosse/s.
11) Suceur.
26) Un tube flexible de chargement de l'eau.
27) Un manuel d'utilisation et d'entretien de la machine.
28) Un manuel d'instruction du chargeur de batteries (si présent).
29) Câble d'alimentation du chargeur de batteries (si présent).
30) Fusible 5A.
31) Filtre pour l'entrée du réservoir d'eau claire.

4.1 ASSEMBLAGE DES COMPOSANTS

4.1.a - Montage du suceur (Fig. 4)

• Desserrer les deux volants (32) du su- ceur (11).
• Monter le suceur (11) sur le support (25) en serrant les deux volants (32).
• Brancher le tuyau (13) au raccord (33) du suceur.

NOTE :

Ces opérations doivent être accomplies alors que le support de suceur est abaissé.

4.1.b - Montage de la brosse (Fig. 5)

DANGER :

Opération à faire à deux!

- Levez légèrement le garde-boue (9) et retirer la protection en polystyrène (34).

- Monter la brosse, comme on l'a décrit au paragraphe de «substitution de la brosse».

4.1.c - Installation et branchement de la batterie (Fig. 6)

AVERTISSEMENT :

VÉRIFIER QUE LES RÉSERVOIRS DE RÉCUPÉRATION ET D'EAU PROPRE SOIENT VIDES.

• Débrancher la fiche (35).
• Pousser sur le bouton (36) et soulever le réservoir (14) jusqu'à son basculement complet.
• Placer la batterie (37) comme indiqué sur la figure et la brancher comme l'indique le schéma de la Fig. 6 en utilisant les câbles fournis.
• Visser les bornes (38) en utilisant une clé isolée.
• Abaisser le réservoir (14) jusqu'à percevoir le déclic d'accrochage.
• Brancher la fiche (35) à la prise relative (39).

NOTE :

Le montage de la batterie doit être effectué par du personnel spécialisé.

5.1 CHARGEMENT DE LA BATTERIE

DANGER :

Effectuer le chargement de la batterie dans des locaux bien aérés et conformes aux normes en vigueur dans le pays d'utilisation.

Pour les informations relatives à la sécurité, se référer à ce qui est décrit dans le chapitre 1 de ce manuel.

AVERTISSEMENT :

Pour les informations relatives à la batterie et au chargeur de bord (si présent), se référer à ce qui est indiqué dans le manuel du chargeur de batterie annexé à ce manuel.

AVERTISSEMENT :

La machine sort de l'usine tarée pour un fonctionnement avec des batteries au gel. S'il faut installer des batteries d'un autre type, voir au paragraphe «Paramétrage». Il est interdit d'utiliser la machine avec des batteries à gel alors que le calibrage est prévu pour des batteries à l'acide ou autre.

NOTE :

Les batteries mettent 10 heures pour se charger entièrement. Éviter les chargements partiels.

5.1.a - Chargement de la batterie grâce au chargeur de bord (si présent) (Fig. 7)

- Placer la machine à proximité d'une prise de courant électrique du réseau.

AVERTISSEMENT:

Il est important de brancher d'abord le câble (41) à la prise (42), puis de brancher le câble (41) à la prise de courant.

• Prendre le câble (41) dans le siège et le brancher à la prise (42) dans la machine, puis brancher l'autre extrémité à la prise de courant de secteur.
• Vérifiez que la led verte (43) clignote deux fois, puis passe de «vert» à la couleur «rouge» éclairés fixe.

AVERTISSEMENT:

Contrôler que la tension de réseau soit compatible avec la tension de fonctionnement du chargeur de batterie (230 Vac pour le marché Européen; 115 Vac pour le marché Américain; 50/60 Hz).

- Laisser en charge les batteries jusqu'à ce que la LED (43) "Verte" s'allume, puis débrancher le câble (41) d'alimentation et le mettre de côté.

5.1.b - Chargement de la batterie grâce à un chargeur de batterie externe (Fig. 8)

AVERTISSEMENT:

Il est important de brancher d'abord la fiche (35) à la prise (44) du chargeur de batteries, puis de brancher le chargeur à la prise du secteur. Sans quoi les batteries ne se chargeront pas.

• Placer la machine à proximité de la station de charge de la batterie.
• Débrancher la fiche (35) de la batterie de la prise (39) de l'installation.
• Brancher la fiche (35) de la batterie à la prise (44) du chargeur de batterie externe.
• À la fin du chargement des batteries, rebrancher la fiche (35) de la batterie à la prise (39) de l'installation.

6.1 PANNEAU DE CONTRÔLE ET DE COMMANDES (Fig. 9)

AVERTISSEMENT:

Avant d'utiliser l'appareil, vous devez définir le cycle de travail, comme indiqué dans le paragraphe pertinent.

20) Capteur tactile pour le démarrage et la rotation des brosses

• (pour un modèle à traction)

Consultez l'écran que est fixé à au moins la vitesse minimum de traction Agissant sur le capteur tactile (20) avec

la touche (45) “”la touche (52) “

” et la touche (51) “Insérées, commence la traction et rotation de la brosse et de l’approvisionnement en eau.

La machine démarre automatiquement vers l'avant.

Pour la marche arrière, soulever le suceur.

20) Capteur pour le début de la rotation de la brosse

• (pour un modèle sans traction)

Agissant sur le capteur tactile (20) avec la touche (45) “ ⏻ ” la touche (52) “ 📄

” et la touche (51) “insérée commencent la rotation de la brosse et l’approvisionnement en eau.

45) Interrupteur général “ ⏻ ”

En appuyant sur le touche, insérez tension des circuits, permettant les commandes ainsi qu'à leurs touches; l'achage (46) s'allume.

Pour couper la tension aux circuits, repousser sur le bouton.

46) Écran

Il s'allume après la mise sous tension des circuits par le bouton (45) "

L'écran affiche l'état de la machine, chargement de la batterie, les heures de travail (pour un modèle à traction) et les messages d'alarme.

47) Boutons de réglage de la vitesse (uniquement pour un modèle à traction)

Bouton (47a) “”.

Lorsque l'on pousse dessus, il augmente la vitesse de traction.

Bouton (47b) “”.

Lorsque l'on pousse dessus, il diminue la vitesse de traction.

L'écran (46) affichera la vitesse programmée.

48) Bouton de marche arrière “” (uniquement pour un modèle à tion)

Consultez l'écran que est fixé à au moins la vitesse minimum de traction.

Enfoncée, tout en appliquant le capteur tactile (20), la machine se déplace dans le sens inverse, vers l'opérateur. L'écran affiche le symbole suivant "R". Pour la marche arrière, soulever le suceur.

50) Touche à double fonction démarrage de l'aspiration/ Fonctionnement silencieux

Démarrage de l'aspiration

Appuyant sur le bouton (50) “commence l’aspiration à silencieux. Appuyer sur la touche (50) “vous passez du mode silencieux au mode standard, l’écran affiche le symbole “朵

AVERTISSEMENT:

Le moteur d'aspiration va commencer seulement en touchant le capteur tactile. Pour désactiver la presse d'aspiration sur la touche (50). La turbine continuera à fonctionner pendant quelques secondes afin d'aspirer le liquide présent sur le sol, après quoi il sera automatiquement éteint. L'affichage disparaîtra le symbole "朵

Fonctionnement silencieux

Se allume Se allume l'icône " en mode silencieux, pour démarrer le moteur, vous devez toucher le capteur tactile (20).

51) Bouton d'électrovanne d'eau

Le fonctionnement du bouton est enclenché par les boutons (45) “ ⏻” et (52) “ 📄 ” enclenchés.

Appuyez sur la touche (51) “”, l'écran affiche le symbole “”, et prépare l'ouverture de l'électrovanne de l'eau. Le fonctionnement de celui-ci est commandé par le capteur tactile (20). En appuyant plusieurs fois la touche (51)

" vous augmentez la quantité d'eau; est arrivé à la quantité maximale indiquée sur l'écran par le symbole " appuyant à nouveau (51), le touche, la fonction est désactivée.

52) Levier de démarrage de rotation de

la(les) brosse(s) "

Le fonctionnement du bouton est enclenché lorsque le bouton (45) " ⏻ l'est aussi.

Appuyez sur la touche (52) “” permet la rotation de la brosse; l’écran affiche le symbole “” Le fonctionnement de la brosse est commandé par le capteur tactile (20).

Pour couper la rotation de la brosse, pousser sur le bouton (52) "

49) Touche pour distributeur de produits chimiques (en option)

Appuyant sur la touche (49) “ ” apparaît sur l’écran le symbole “ activant le fonctionnement de la pompe de dosage de produit chimique.

En appuyant plusieurs fois la touche (49) "vous augmentez la quantité de produit chimique dosé, arrivé à la quantité maximum, sur l'écran s'affichée le symbole "appuyant à nouveau sur la touche (49), la fonction est désactivée.

88) Touche ECO "

En appuyant sur la touche" ECO" les paramètres de l'eau, le mode d'aspiration chimique et assumer les valeurs suivantes.

- L'eau du deuxième marque.

- Chimique 0,2%.

- Mode silencieux d'aspiration. En appuyant de nouveau sur la touche tactile "ECO", ces paramètres reviennent à leurs réglages initiaux.

6.2 EXAMPLE CYCLE DE TRAVAIL (Fig. 9)

Définition d'un cycle de lavage avec brosse et le séchage.

• Appuyez sur la touche (51) pour permettre l'approvisionnement en eau.
• Appuyez sur la touche (52) pour permettre la rotation des brosses.
• Appuyez sur la touche (50), démarrer l'aspirateur.

NOTE:

Dans des environnements particuliers, vous pouvez activer le silencieux, agissant comme indiqué ci-dessus.

AVERTISSEMENT:

Lors de l'allumage, faire attention de ne pas effleurer le capteur tactile (20) ; la machine entre en alarme et l'écran affiche le symbole clignotant « 📄 ».

Si vous relâchez le capteur tactile (20) dans les deux secondes, l'alarme est automatiquement désactivée, plus de deux secondes, vous devez redémarrer la machine.

- Sélectionnez la vitesse souhaitée en appuyant sur (47a) ou (47b) (uniquement pour le modèle à traction).

NOTE:

Il est possible de faire varier la vitesse, même pendant le cycle de travail, avec la machine en mouvement en agissant sur les touches correspondantes.

- Appuyez sur la touche (20), la machine démarre le programme d'ensemble et démarre le cycle de travail.

NOTE:

Vous pouvez modifier le programme de travail en fonction des exigences du travail.

En faisant varier le cycle de service, vous devez arrêter la voiture, définir un nouveau cycle et démarrer le cycle, en touchant la touche tactile (20).

7.0 MOT DE PASSE DE SÉCURITÉ

La machine peut être équipée avec un mot de passe de sécurité pour l'activation ou la désactivation s'il vous plaît contactez le support technique. Si le mot de passe a été actif pendant l'inclusion de la valeur choisie, suivez les instructions à l'écran.

Le mot de passe reste actif pendant 75 minutes après l'arrêt ou la dernière utilisation de la machine; si vous voulez réactiver l'in- sertion du mot de passe, procédez comme suit:

Eteignez la machine, débranchez le connec- teur de la batterie (35 Fig. 7) pendant quelques secondes, puis rebranchez-le.

Au moment de ré-allumage de la machine, vous devrez entrer le mot de passe.

7.1 REGLAGE

DES PARAMETRES (Fig. 9)

L'opérateur a la possibilité d'entrer dans le menu pour programmer les paramètres suivants:

Langue ;

Type de batteries ;

Luminosité / Contraste;

Distributeur d'agent chimique.

Pour entrer dans le menu, agir comme suit :

- Appuyez et maintenez les touches (48)

“”let (52) “”, puis appuyez sur le touche d'alimentation (45) “ pour démarrer la machine jusqu'à ce que vous voyez l'écran suivant:

ID CHECK = CONTRÔLE IDENTIF.

INSERT PASSWORD = SAISIR MOT DE PASSE

• Relâchez les touches appuyées.
• Entrez le mot de passe en appuyant sur la (47a) (47b) jusqu'à ce que l'écran affiche le numéro "10".
• Pousser sur la touche (51) " " pour valider le mot de passe et entrer dans le menu de paramétrage.
  La page-écran suivante s'affiche:

GENERAL

SETS

LANGUAGE

SELECTION: ITALIANO

GENERAL SETS = RÉGLAGES GÉNÉRAUX LANGUAGE SELECTION = CHOIX DE LA LANGUE ITALIANO = ITALIEN

- Pour faire défiler les paramètres à l'intérieur du menu, pousser sur la touche (52)

"puis les pages-écrans suivantes défilent:

GENERAL

SETS

BATTERY

SELECTION: GEL 24

GENERAL SETS = RÉGLAGES GÉNÉRAUX BATTERY SELECTION = CHOIX DE BATTERIE

GENERAL

SETS

DISPLAY

TUNE: 33

7.1.a - Choix de la langue

- Entrer dans le menu de paramétrage jusqu'à visualiser la page-écran suivante:

GENERAL

SETS

LANGUAGE

SELECTION: ITALIANO

GENERAL SETS = RÉGLAGES GÉNÉRAUX LANGUAGE SELECTION = CHOIX DE LA LANGUE ITALIANO = ITALIEN

- Sélectionnez la langue à l'aide des touches (47a) et (47b), puis appuyez sur le touche (51) "pour confirmer votre choix.

7.1.b - Réglage du type de batterie

- Entrer dans le menu de paramétrage jusqu'à visualiser la page-écran suivante:

GENERAL

SETS

BATTERY

SELECTION: GEL 24

- Sélectionnez le type de batterie à l'aide des touches (47a) et (47b), puis appuyez

sur le touche (51) "pour confirmer votre choix;

GEL = Batterie à Gel

AGM = Batterie AGM

WET = Batterie à l'ACIDE

7.1.c - Réglage de la luminosité et du contraste

- Entrer dans le menu de paramétrage jusqu'à visualiser la page-écran suivante

GENERAL

SETS

DISPLAY

BIGHTNESS: 0

- Choisissez le type de luminosité de l'écran en réglant une valeur de «0 à 10» avec les touches (47a) et (47b), puis appuyez sur le touche (52) "pour passer à le réglage du contraste.

- Choisissez le type de contraste de l'écran réglant une valeur de "5 à 50" en utilisant les touches (47a) et (47b), puis appuyez sur le touche (51) "pour confirmer votre choix.

7.1.d - Activation de distributeur de l'agent chimique (en option)

- Entrer dans le menu de paramétrage jusqu'à visualiser la page-écran suivante:

- Activer ou désactiver la pompe, en utilisant les touches (47a) et (47b) et en sélectionnant Disable pour désactiver ou "Enabled" pour l'activer, puis appuyez sur la touche (51) " pour confirmer votre choix.

8.1 ÉCRAN (Fig. 9-10)

Les pictogrammes suivants apparaissent à l'écran:

"A" ^+ =Batterie

Indique l'état de la charge de la batterie;

"A1" + - = batterie chargée;

"A2" + - = batterie déchargée.

= vitesse de la traction (le cas échéant)

Il est possible de modifier la vitesse de déplacement de «0» à la vitesse maximale en

5 crans à partir des touches "et" pour augmenter ou diminuer la vitesse.

“R marche arrière (si la machine en est équipée)

S'affiche à l'écran quand on sélectionne la touche " "let que l'on part en marche arrière. Au relâchement de la touche, le pictogramme disparaît.

“Aspirateur en marche”

S'affiche à l'écran quand on sélectionne la touche "indiquant que l'aspirateur fonctionne. En repoussant sur la touche " pour arrêter l'aspirateur, le pictogramme clignote pendant quelques secondes et il disparaît quand l'aspirateur s'arrête.

“” Fonctionnement silencieux

Avec l'aspirateur en fonctionnement.

S'affiche à l'écran quand on sélectionne la touche "en indiquant que l'aspirateur fonctionne au ralenti ; appuyant à nouveau la touche "et maintenez-la enfoncée pendant quelques secondes, le symbole "disparaît et vous voyez le symbole "朵", en actionnant le fonctionnement normal.

“Pré-équipement de distribution d'eau

S'affiche à l'écran quand on sélectionne la touche "indiquant que l'électrovanne de distribution d'eau est enclenchée ; appuyant plusieurs fois sur la touche (51) "

", vous augmentez la quantité d'eau; arrivé à la quantité maximale indiquée sur l'écran par le symbole ", appuyant à nouveau la touche (51), la fonction est désactivée.

“Pré-équipement de rotation de brosse

S'affiche à l'écran quand on sélectionne la touche “indiquant que l’électrovanne de rotation de brosse est enclenchée ; en repoussant sur la touche “on coupe le fonctionnement du moteur de rotation de brosse et le pictogramme disparaît.

“ Niveau maximum de liquide dans le réservoir

S'affiche à l'écran lorsque le liquide dans le réservoir de recyclage a atteint le niveau maximum.

“” = Distributeur d'agent chimique (en option)

Apparaît sur l'écran lorsque vous appuyez sur le bouton (49) “indiquant la quantité d'agent chimique dosé.

“ECO” = Mode ECO

Il affiche, lorsque la fonction ECO est activé, avec la touche (88) "ECO".

9.1 REMPLISSAGE DU RÉSERVOIR (Fig. 11)

AVVERTISSEMENT :

N'introduire dans le réservoir que de l'eau propre du réseau, dont la température ne doit pas dépasser les 50°C.

- Avant de remplir le réservoir, contrôler le niveau de l'agent chimique (le cas échéant), comme indiqué dans la section pertinente.

- Récupérer le tuyau (26) parmi les accessoires, brancher l'extrémité (26a) à un robinet et insérer l'extrémité (26b) dans le réservoir (5).

- Contrôler si le robinet (53) est ouvert.

- Ouvrir le robinet et remplir le réservoir (5).

• Ouvrez le robinet et remplir le réservoir (5) le NIVEAU MAXIMAL (PAS DEPASSER) indiqué sur l'étiquette placée sur le tube transparent (15).
• Verser le détergent dans le réservoir.

NOTE :

N'utiliser que du détergent qui ne mousse pas ; en ce qui concerne les quantités, se référer aux instructions du producteur du détergent et selon le type de saleté.

DANGER:

En cas de contact du détergent avec les yeux et la peau ou en cas d'ingestion, se référer à la fiche de sécurité et d'utilisation fourni par le producteur du détergent.

9.2 REMPLISSAGE RÉSERVOIR D'AGENT CHIMIQUE (en option) (Fig. 6-12)

AVERTISSEMENT:

CONTRÔLER QUE LE RÉSERVOIR DE RÉCUPÉRATION EST VIDE.

• Appuyez sur la touche (36 Fig. 6) et sou-lever le réservoir (14 Fig. 6) à compléter inversion.
• Déverrouillez (74 Fig 12.) et enlever le bouchon (75 fig 12.) su réservoir (76 Fig 12).
• Insérer le tube d'aspiration (77 Fig. 12) et fermer le réservoir, avec le bouchon.
• Abaisser le réservoir (14 Fig. 6), jusqu'à ce que vous entendiez le «clic» en place.

DANGER:

En cas de contact de l'agent chimique avec les yeux et la peau ou d'ingestion, consulter la fiche de données de sécurité et l'utilisation du fabricant de l'agent chimique.

10.1 FONCTIONNEMENT (Fig. 1-9)

10.1.a - Vérification avant l'utilisation

• Contrôler que le tuyau (12) d'évacuation du réservoir de récupération soit correctement accroché et correctement bouché.
• Vérifier que le raccord (54) posé sur la raclette (11) ne soit pas obstrué et que le tuyau soit correctement branché.
• Contrôler si le tuyau (15) de vidange d'eau claire est bien accroché aux supports prévus à cet effet et si le robinet (53) est ouvert.
• Pousser sur le bouton (45) et contrôler l'état de charge des batteries à l'écran.
• Vérifiez que le réservoir de l'agent chimique (en option), il est quantité suffisante de produit pour les besoins quotidiens.

10.1.b - Préparation de la machine et choix du cycle (Fig. 9-13)

• Pousser sur le bouton (45 Fig.9), l'écran s'allume (46 Fig.9) en indiquant l'état de charge des batteries.
• Desserrer le levier (3 Fig. 13) et le baisser; le suceur (11 Fig. 13) descend.
• Appuyer sur la pédale (19 Fig. 13), la décrocher de son support et la soulever, la/les brosse/s (10 Fig. 1) s'abaisse/nt.

REMARQUE:

La brosse a deux positions de travail;

Est placé automatiquement lorsque vous relâchez la pédale (19, Fig. 13) de la position relevée.

Position pour enlever la saleté "B"

De la position "A" travailler lever la pédale (19 Fig 13.) et l'accrocher dans le support "B1"; sur la brosse exercera une pression supplémentaire de 5 kg.

Cycle de travail :

- La machine a la possibilité d'effectuer 4 cycles de travail:

Cycle de séchage seulement :

• Pour effectuer uniquement le cycle de séchage pousser sur le bouton (50 Fig. 9), l'aspirateur se met en marche.
  Pour les modèles avec traction, agir sur les commandes spéciales pour démarrer la traction.

Cycle de brossage seulement :

• Pour effectuer uniquement le cycle de brossage, pousser sur le bouton (52 Fig. 9) pour enclencher la rotation de la (les) brosse(s).
  Touchez le capteur tactile pour commencer la rotation de la brosse (pour les modèles à traction intégrée commence également une traction).

Cycle de lavage, Brosses :

- Pousser sur le bouton (52 Fig. 9) pour enclencher la rotation de la (les) brosse(s). Pousser sur le bouton (51 Fig. 9) pour enclencher la distribution d'eau.

Touchez le capteur tactile pour commencer la rotation de la brosse et l'approvisionnement en eau (pour les modèles à traction intégrée commence également une traction).

Cycle de lavage, de brossage et de séchage:

- Pousser sur le bouton (50 Fig. 9) pour mettre l'aspirateur en marche, le bouton (52 Fig. 9) pour enclencher la rotation de la (les) brosse(s) et pousser sur le bouton (51 Fig. 9) pour enclencher la distribution d'eau.

Touchez le capteur tactile pour commencer la rotation de la brosse et l'approvisionnement en eau (pour les modèles à traction intégrée commence également une traction).

10.1.c - Utilisation de la machine (Fig. 1)

- Après le démarrage de la machine et choisi le type de cycle, commencer les opérations de nettoyage, en poussant la machine sur la poignée (1 Fig. 1) ou en touchant le capteur tactile (20 Fig. 1), pour démarrer la traction (pour les modèles avec).

NOTE :

Faites attention aux revêtements de sol fragile; Ne pas utiliser la machine arrête avec la rotation de la brosse inséré.

Pour des taches particulièrement difficiles à éliminer, il est possible de régler la vitesse de traction sur «0» afin que la brosse tourne toujours dans la même position sans forcer le moteur de traction.

NOTE :

Le nettoyage et le séchage de la chaussée se fait, de procéder à la machine vers l'avant, se déplaçant vers l'arrière, la machine ne sèche pas; à ce stade, toujours soulever l'essuie-glace pour éviter d'endommager les lames.

• Régler la vitesse de traction (le cas échéant) en suivant les indications précédentes.
• Si nécessaire, ajuster la quantité d'eau de lavage à travers la touche (51 Fig. 9).
• Si nécessaire, ajuster la quantité d'agent chimique (en option) au moyen de la touche (49 Fig 9).
• Contrôler l'état des batteries à l'écran.

NOTE:

Après 3 minutes d'inactivité, la machine s'éteindra automatiquement.

10.1.d - Réglage du sens de déplacement (seule pour version 45D55) (Fig. 14)

Si pendant l'opération de nettoyage (brosses rotatives) on observe que la machine ne marche pas en ligne droite, mais à la tendance d'aller à gauche où à droite, on peut ajuster la direction des roues (78).

- Mettez la machine en marche et commencez la rotation des brosses.

Si la machine à la tendance d'aller à droite, faites tourner doucement la roue (78) vers "S" jusqu'on sera dans la bonne direction; Si la machine à la tendance d'aller vers le gauche, faites tourner doucement la roue (78) vers "D" jusque la direction sera droite.

10.1.e - Aide au réglage de traction (uniquement pour les modèles sans traction) (Fig. 14)

La fonction de la manivelle (79) est d'augmenter / diminuer la pression au sol de la brosse afin de faciliter la poussée vers l'avant de la machine.

- En tournant le bouton (79) dans le sens horaire diminue l'aide à la trazion, augmente au contraire.

10.1.f - Fin d'utilisation et arrêt (Fig. 9-15)

• Après le nettoyage, avant d'éteindre la machine, arrêter l'approvisionnement en eau, la fourniture de l'agent chimique (le cas échéant) et la rotation de la brosse agissant sur les touches (51 Fig. 9), (49 Fig. 9) et (52 Fig. 9).
• Soulever la brosse en appuyant sur la pédale (19 Fig. 15) jusqu'à la fin de course et en l'enclenchant dans l'emboîtement approprié.
• Continuer avec l'aspirateur sous tension pour aspirer tout le liquide se trouvant sur le sol, puis éteindre l'aspirateur en poussant sur le bouton (50 Fig. 9).
• Soulever la raclette (11 Fig. 15) en soulevant le levier (3 Fig. 15).

AVERTISSEMENT:

Toujours soulever l'essuie-glace et la tête à la fin de l'opération de nettoyage, car il évite la déformation des lames de racle et des poils en caoutchouc.

- Pousser sur le bouton (45 Fig. 9) pour couper la machine.

AVERTISSEMENT:

Si la machine n'est pas employée pendant quelques jours, il est conseillé de débrancher la fiche (35 Fig. 7-8) de la prise respective.

10.1.g - Alarme niveau maximum d'eau de récupération (Fig. 18)

Si au cours de l'utilisation de la machine, l'aspirateur est éteint et l'écran affiche

symbole “œela signifie que le niveau de

liquide dans le réservoir de récupération a atteint le niveau maximum.

Se rendre près de la station de vidange de l'eau et vider le réservoir de récupération comme indiqué dans le paragraphe en question.

- Pour désactiver l'alarme, éteindre et rallumer la machine.

NOTE :

Pour le bon fonctionnement des sensors de niveau est nécessaire un nettoyage complet de l'intérieur de réservoir (14 Fig. 14).

10.1.h - Liste alarmes (Fig. 9)

Quand on constate un problème de fonctionnement de la machine, le type d'alarme s'affiche à l'écran (46), comme on l'indique dans la liste ci-dessous. Consulter la liste et suivre les procédures conseillées pour rétablir le fonctionnement correct de la machine. Si les solutions conseillées ne donnent pas de résultat, contacter le Service d'Assistance Technique.

Alarme Signification Solution
AL_1 : Function Amp. brosses	Protection ampérométrique brosses	Vérifier le mode d'emploi de la fonction des brosses. Courant de travail élevé détecté par le moteur de brosses.
AL_2 : Function Amp. Aspirateur	Protection ampérométrique Aspirateur	Vérifier l'absorption du teur de l'aspirateur. Courant de travail élevé détecté par le moteur de l'aspirateur.
AL_3 : Function Puissance Panne	Étage de puissance endommagé	Étage de puissance des brosses ou aspirateur endommagé : remplacer la carte.
AL_4 : Function Surintensité	Surintensité sur sorties brosse ou aspirateur	Court-circuit détecté sur la sortie du moteur de brosses ou de l'aspirateur : vé les connexions et l'état des moteurs.
AL_5 : Function Surchauffe	Protection thermique sur étage de brosses/aspirateur	Surchauffe étage de puissance des brosses et de l'aspirateur : vérifier les sorptions.
AL_15 : Traction Surchauffe	Protection thermique sur étage de traction	Surchauffe étage de puissance de traction : vé les absorptions.
AL_16 : Traction Puissance Panne	Étage de puissance de traction endommagé	Étage de puissance de traction endommagé : remplacer la carte.
Alarme Signification	Solution
AL_17 : Traction Surintensité	Surintensité sur sortie Traction	Court-circuit détecté sur la sortie du moteur de traction : vérifier les connexions l'état du moteur.
AL_18 : Traction Amp. Traction	Protection ampérométrique Traction	Vérifier le mode d'emp de la fonction de la traction. Courant de travail élevé détecté par le moteur de traction.
AL_20 : General EEprom en Panne	Erreur de lecture de mémoire interne	Remplacer la carte.
AL_22 : General Relais général	Relais général endommagé	Le relais général sur la carte semble endommagé : remplacer la carte.
AL_23 : General Surtension	Surtension	Surtension détectée sur carte fonctions. Contrôler les connexions de la batterie.
AL_24 : Traction Connexion Batt	Batterie non connectée à la carte de fonctions	Vérifier le mode d'emp de la fonction de la traction. Courant de travail élevé détecté par le moteur de traction.
AL_25 : General Connexion Clav	Absence de communica-tion tableau de bord-fonctions	Vérifier les connexions entre la carte du clavier et les fonctions.

11.1 VIDANGE EAU DE RÉCUPÉRATION

(Fig. 16)

A la fin du cycle de lavage ou bien quand le réservoir (14) de l'eau de récupération est plein, il faut le vider en opérant comme décrit ci-dessous :

NOTE:

Pour l'élimination de l'eau de récupération se référer aux normes en vigueur dans le pays d'utilisation de la machine.

• Placer la machine près d'une bonde de vidange.
• Détacher le tuyau (12) du support.
• Enlever le bouchon (56) du tube (12) et vider entièrement l'eau contenue dans le réservoir.

NOTE:

Il est possible de moduler la quantité d'eau distribuée en appuyant sur la partie finale du tuyau (12).

- Remettre le bouchon (56) sur le tuyau (12) et le reposer sur son support.

12.1 ENTRETIEN ET NETTOYAGE

AVERTISSEMENT :

Tous les travaux d'entretien doivent avoir lieu sur une machine éteinte et un réservoir vide.

12.1.a - Garde-boue amovible (Fig. 5)

• Retirer les deux broches (87).
• Soulevez le garde-boue (9) pour libérer de ses attaches, puis étirez-le légèrement et retirer de l'avant.

OPÉRATIONS À EFFEC- TUER TOUS LES JOURS

12.1.b - Vidange et nettoyage du ré-servoir d'eau propre (Fig. 17)

AVERTISSEMENT :

A la fin des opérations de lavage ; il est obligatoire de vider et de nettoyer le réservoir d'eau (5) propre pour éviter les dépôts ou les incrustations.

Après avoir vider le réservoir d'eau de récupération, vider le réservoir d'eau propre, en procédant comme suit :

• Placer la machine près d'une bonde de vidange.
• Détacher le tuyau (15) de ses crochets, fermer le robinet (53), poser le tuyau sur le sol sur la bonde de vidange, ouvrir le robinet (53) et laisser s'écouler toute l'eau.
• Laver l'intérieur du réservoir en laissant le tuyau de vidange ouvert et en introduisant de l'eau propre par l'ouverture supérieure.
• En fin de nettoyage, soulever le tuyau (15) en laissant le robinet (53) ouvert. Accrocher le tuyau dans ses encoches.
• Pour vider toute l'eau du réservoir (5), débrancher le tuyau (57) du raccord rapide (58), puis tourner le raccord vers le bas en laissant l'eau s'écouler entièrement, ou alors enlever le couvercle du filtre (59)

12.1.c - Nettoyage du réservoir d'eau de récupération (Fig. 18)

AVERTISSEMENT :

Une fois les opérations de lavage terminées, il faut obligatoirement nettoyer le réservoir d'eau de récupération pour éviter des dépôts ou des incrustations et la prolifération de bactéries, d'odeurs et de moisissures.

• Vidanger l'eau de récupération comme cela est indiqué dans le paragraphe en question en plaçant la machine près d'une bonde de vidange.
• Enlever le couvercle (6).
• En laissant le tuyau (12) baissé et le bouchon retiré, grâce à un tuyau, verser de l'eau courante à l'intérieur du réservoir (14), en le nettoyant jusqu'à ce que de l'eau propre sorte par le tuyau de vidange.
• Nettoyer avec un linge humide les sondes de niveau (55) en faisant attention à ne pas les déformer.
• Remonter l'ensemble en procédant en sens inverse.

12.1.d - Nettoyage du groupe suceur (Fig. 4)

Pour effectuer un nettoyage du groupe suceur (11), il faut l'enlever comme indiqué ci-dessous :

• Débrancher le tube (13) du groupe (11).
• Dévisser les volants de serrage (32) et enlever le groupe (11).
• Laver le groupe et plus particulièrement les pièces en caoutchouc (60) et l'intérieur du raccord d'aspiration (33).

NOTE :

Si au cours du nettoyage, il s'avère que les caoutchoucs (60) sont abîmés ou usés, il faut soit les remplacer soit les inverser.

- Remonter le tout en procédant en sens inverse.

OPÉRATIONS À EFFECTUER SELON LES BESOINS

12.1.e - Nettoyage du filtre d'eau propre (Fig. 19)

REMARQUE:

Avant de nettoyer le filtre, vérifier si le réservoir d'eau claire est vide.

• Dévisser et enlever le couvercle (59).
• Enlever le filtre (17) et le nettoyer à l'eau courante.
• Remettre filtre (17) en place, puis visser le couvercle (59).

12.1.f - Substitution de la brosse (Fig. 20)

La brosse doit être remplacée quand elle est usée de 2 cm ou en fonction du type de sol à nettoyer.

Pour ce faire:

• Soulever la bosse en agissant sur la pédale comme indiqué dans le paragraphe en question.

• Passer une main sous le groupe porte-brosse (9).
  Pour décrocher la brosse, la tourner d'un coup sec dans le sens de rotation.

• Remplacer la brosse en l'accrochant manuellement à la bride porte-brosse (9).

• Baisser la bride porte-brosse (9) en agissant sur la pédale comme indiqué dans le paragraphe en question.
• Pousser sur le bouton (45 Fig. 9) pour enclencher les commandes.
• Pousser sur le bouton (52 Fig. 9) pour enclencher la rotation de la brosse.
• Agir sur la capteur tactile (20) positionné sur la poignée pour démarrer la rotation de la brosse.

12.1.g - Substitution des raclettes en caoutchouc (Fig. 21)

A partir du moment où le séchage du sol s'avère difficile ou bien que des traces d'eau restent sur le sol, il faut contrôler l'état d'usure des raclettes en caoutchouc du groupe suceur (60).

• Enlever le groupe suceur (11) comme indiqué dans le paragraphe « nettoyage groupe suceur ».
• Appuyez le dispositif de blocage (67) et ouvrez la poignée (68).

Sortez les deux colliers de fixation du pneu (69) et sortez le pneu extérieur (70).

- Desserrez les deux ridoirs (71) et sortez la tringle de verrouillage (72) et le pneu intérieur (73).

NOTE :

Lorsque les caoutchoucs (70) ou (73) sont usés d'un côté, ils peuvent être retournés une fois.

• Substituer ou retourner le caoutchouc (70) ou (73) sans les intervertir.
• Remonter le tout en procédant en sens contraire.

NOTE :

Il existe deux types de caoutchouc :

Le caoutchouc en para pour tous les types de sols et le caoutchouc en polyuréthane pour les sols d'atelier mécanique présentant des traces d'huile.

12.1.h - Nettoyage du filtre du réservoir d'eau de recyclage (Fig. 22)

Enlever le couvercle supérieur pour accéder à l'intérieur du réservoir d'eau de recyclage.

• Desserrer le bouton (80) et enlever le filtre (81).
• Passer le filtre (81) sous l'eau courante et le reposer dans la machine en serrant le bouton (80).
• Si le filtre (81) est particulièrement sale, vous pouvez l'ouvrir en faisant levier avec un tournevis sur les dents de couplage (82).

12.1.i - Nettoyage du filtre d'admission d'air (Fig. 22)

• Soulevez le filtre avec son couvercle (83).
• Desserrer la vis (84) et retirer le filtre (85).
• Laver le filtre (85) à l'eau courante et Remonter dans le sens inverse.

12.1.I - Substitution des fusibles (Fig. 6-23)

AVERTISSEMENT :

Substituer le fusible grillé avec un de même ampérage.

• Débrancher la fiche (35) de la prise (39).
• Enlever le couvercle (61) en dévissant les vis (62) pour accéder au fusible.

Fusible (86) - 5A

Protection de la carte électronique.

- Remonter le couvercle (61).

Fusible (63) - 75A

Fusible batterie.

- Pour remplacer le fusible situé sur le pôle positif de la batterie, procéder de la manière suivante:

AVERTISSEMENT :

Vérifiez que le réservoir de récupération est vide.

• Débrancher la fiche (35).
• Pousser sur le bouton (36 Fig. 6) et soulever le réservoir (14) jusqu'à son basculement complet, puis remplacer le fusible (63 Fig. 6).

12.1.m - Réglage du suceur (Fig. 24)

- La position du suceur est réglable en hauteur, de même que l'incidence des raclettes sur le sol.

Réglage en hauteur

Le réglage de la hauteur du suceur peut être effectué en agissant sur les plaquettes /entretoises placées sur les roues (40) du suceur.

• Dévisser le pommeau (55).
• Soulever le support (55a) et positionner la plaquette (55b) au-dessus ou au-dessous de la plaque (55a) selon que l'on veuille soulever ou baisser le suceur.
• Revisser le pommeau (55).

NOTE :

L'opération doit être accomplie de la même façon dans les deux roues (40).

Réglage de l'incidence

• Abaisser le suceur à partir du levier prévu à cet effet.
• Mettre l'aspirateur en marche et avancer sur quelques mètres, puis couper l'aspirateur et arrêter la machine.
• Contrôler l'incidence des caoutchoucs (60) sur le sol

Fig. A = trop écrasé

Fig. B = trop soulevé

- Pour le réglage, tourner le bouton gris (64) dans le sens contraire des aiguilles d'une montre, l'incidence augmente, et vice-versa pour la diminuer.

12.1.n - Configuration chargeur de batterie et instrument numérique (Fig. 25)

AVERTISSEMENT :

La machine sort de la production avec une configuration standard pour le fonctionnement avec des batteries à gel du type "Sonnenschein".

AVERTISSEMENT :

Débrancher la fiche de la batterie.

- Retirer le carter (61) en desserrant les vis (62).

Configuration standard avec des batteries à gel du type Sonnenschein

• Retirer le petit bouchon (66) situé sous le chargeur de batterie (16).
• Agir sur les interrupteurs (DP1) et (DP2) en les positionnant comme sur la figure « A ».
  Il est possible de modifier la configuration en agissant comme suit:

Configuration pour les batteries à gel d'un type différente de celui de Sonnenschein

• Retirer le petit bouchon (66) situé sous le chargeur de batterie (16).
• Agir sur les interrupteurs (DP1) et (DP2) en le positionnant comme indiqué sur la figure « B ».

Configuration pour les batteries à acide

• Retirer le petit bouchon (66) situé sous le chargeur de batterie (16).
• Agir sur les interrupteurs (DP1) et (DP2) et en les positionnant comme indiqué sur la figure "C".

PROBLÈMES - CAUSE - RÉPARATIONS

PROBLÈMES CAUSE RÉPARATIONS
Appuyant sur la touche (45) “décran ne s'allume pas.	La batterie est déchargée.Le fusible général est grillé.La fiche de batteries et encore placé sur la prise du chargeur.	Contrôler l'état de charge de la batterie.Remplacer le fusible général de 5A ou 80A.Mettez le bouchon dans le bon sens.
La brosse ne tourne pas. Carte	fonctions endomma-gée.Carte écran endommagée.Moteur de brosse endom-magé.On n'a pas poussé sur le bouton de la brosse.	Remplacer.Remplacer.Pousser sur le bouton.
L'aspirateur ne fonctionne pas.	Carte fonctions endomma-gée.Carte écran endommagée.Moteur d'aspiration endom-magé.On n'a pas poussé sur le bouton de l'aspirateur.Réservoir de récupération plein.Filtre d'aspiration est bloqué.	Remplacer.Remplacer.Pousser sur le bouton.Vider, laver et nettoyer le réservoir et les sondes.Nettoyez le filtre.
Ne sortie pas le produit chi-mique.	Fonction désactivée.Réservoir vide.Tuyau bouché.Pompe échoue.Défaillance du débitmètre.L'unité de commande échoue.	Activer la fonction.Remplacer.Nettoyer les tubesRemplacer.Remplacer.Remplacer.
La machine ne sèche pas correctement et laisse des traces d'eau sur le sol.	Moteur d'aspiration défectueux.Le tuyau d'aspiration est encrassé.L'essuie-glace sale.Le réservoir de récupération est plein.Filtre à eau sale encrassé.Les raclettes en caoutchouc sont usées.	Remplacer le moteur.Contrôler et éventuellement nettoyer le tuyau d'aspiration qui relie de groupe suceur au réservoir de récupération.Nettoyez la glace.Vider le réservoir de récupération.Nettoyer le filtre.Retourner ou substituer les raclettes en caoutchouc.
L'eau ne sort plus. Le réservoir est vide.Carte défectueuse.Interrupteur activation électrovalve non appuyé.Le robinet est fermé.Le filtre est encrassé.L'électrovalve ne fonctionne pas.	Remplir le réservoir.Remplacer.Appuyer sur l'interrupteur.Ouvrir le robinet.Nettoyer le filtre.Contacter le service d'assistance technique.
Le nettoyage du sol est insuffisant.	Les brosses ou les détergents sont inadaptés.La brosse est usée.	Utiliser des brosses ou des détergents adaptés au type de sol ou selon le degré de saleté à nettoyer.Substituer la brosse.
La brosse ne tourne pas.L'aspirateur ne fonctionne pas.L'eau ne sort plus.	Capteur défectueux. Remplacer.

13.1 GARANTIE

Au cours de la période de garantie sera réparé ou remplacé gratuitement, toutes les pièces défectueuses.

La garantie exclut toutes les pièces endommagées de manipulation ou une utilisation incorrecte de la machine.

Pour activer la garantie, s'il vous plaît contactez votre revendeur ou centre de service d'expertise à porter justificatif d'achat

SCHÉMA ÉLECTRIQUE

ROUND TOUCH 45 M55 - 45 D55 - 45 D60

CB ....Chargeur de batteries

CN 1 ...... Connecteur d'affichage

CN 2 ...... Connecteur pour circuit imprimé

CN 3 ...... Connecteur d'affichage

CN4 ...... Connecteur de pompe chimique

CN6 ......Connecteur de la batterie

CN7 ......Connecteur volant à 2 pôles du chargeur

EV......Solénoïde

F1 Fusible

F2 Fusible 5A

FLUS ......Débitmètre

MA......Moteur d'aspiration

MS ......Moteur de brosses

MT ...... Moteur de traction

PC.....Pompe chimique

S1 ...... Sensor tactil pour le niveau de récupération

S2 Poignée de capteur tactile

Display.....Afficheur

SCHEDA FUNZIONI 24V......FICHE

FONCTIONS 24V

4.1.a Montage van de wisser ....NL-5

4.1.b Montage van borstel.... NL-5
