GEBRUIKSAANWIJZING ROUND 45 D 55 TOUCH Ghibli & Wirbel

NL Gebruik en Onderhoud

NO Bruk og vedlikehold --> www.ghibliwirbel.com

(Vertalinig van de originele instructies)

NO Norsk...... NO -1 ...... --> www.ghibliwirbel.com

Dank u dat u één van onze reinigingsproducten voor uw werkomgeving gekozen heeft.

De schrob-/zuigmachine die u zojuist gekocht heeft is ontworpen om aan uw verwachtingen te voldoen, namelijk gebruiksvriendelijkheid en betrouwbaarheid.

We zijn ervan overtuigd dat een goed product, om optimaal te kunnen blijven functioneren, regelmatige updates vraagt om aan de vereisten van de dagelijkse gebruiker te kunnen voldoen. We hopen dan ook dat u niet alleen een tevreden klant maar ook een partner zult blijken en dat u er niet aan twijfelt om ons uw meningen en ideeën gebaseerd op uw dagelijkse ervaring toe te sturen.

Inhoudsopgave

Technische Gegevens.... NL-3

1.1 Inleiding....NL-5

2.1 De machine overzicht....NL-5

3.1 Uitpakken....NL-5

3.1.a Uitrusting machine.... NL-5

4.1 Assemblage componenten ....NL-5

4.1.c De batterijen installeren en aansluiten .... NL-6

5.1 De batterij laden....NL-6

5.1.a De batterijen opladen met behulp van de batterijlader op de machine (indien aanwezig) ... NL-6

5.1.b De batterijen opladen met behulp van een externe batterijlader......NL-7

6.1 Controle- en Bedieningspaneel....NL-7

6.2 Werkcyclus Voorbeeld ....NL-9

7.0 Veiligheid Wachtwoord ....NL-9

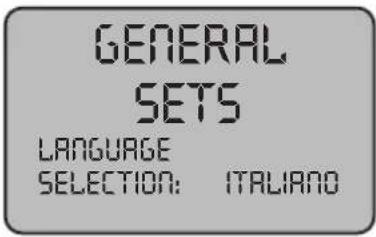

7.1 Instelling Parameters.... NL-9

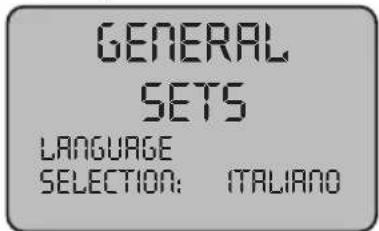

7.1.a Taal instellen ....NL-10

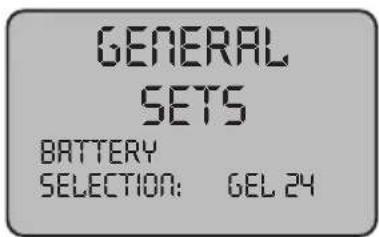

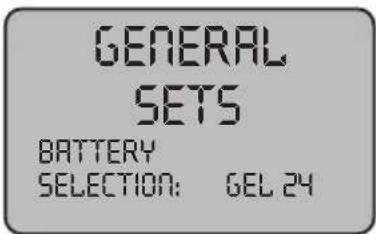

7.1.b Instellen van het type batterij.... NL-10

7.1.c Instellen van helderheid en contrast.... NL-10

7.1.d Inschakelen van de dosering van chemische stof (optioneel)....NL-11

8.1 Scherm.... NL-11

9.1 De tank vullen ....NL-12

9.2 Vullen van de tank met chemische stof (optioneel) NL-12

10.1 Functionering....NL-12

10.1.a Controles voor het gebruik....NL-11

10.1.b De machine voorbereiden en programmakeuze....NL-12

10.1.c Gebruik van de machine .... NL-13

10.1.d Aanpassing van de rijrichting .... NL-14

10.1.e Aanpassingssteun voor tractie (alleen voor modellen zonder tractie)...... NL-14

10.1.f Einde gebruik en uitschakeling ....NL-14

10.1.g Alarm maximum peil vuil water NL-14

10.1.h Lijst met alarmen ....NL-15

11.1 Gebruikt water verwijderen....NL-16

12.1 Onderhoud en Reiniging....NL-16

12.1.a Afneembare spatscherm.... NL-16

12.1.b Schoonwater tank legen en reinigen.... NL-16

12.1.c Reiniging vuilwater tank .... NL-17

12.1.d Reiniging trekker.... NL-17

12.1.g De rubbers van de zuigmond vervangen....NL-18

12.1.h Het reinigen van de filter in de waterterugwinning tank....NL-18

12.1.i Reiniging van het aanzuigfilter.... NL-18

12.1.I De zekeringen vervangen ....NL-18

12.1.m Instellen van de wisser.... NL-19

12.1.n Configuratie acculaders en digitaal instrumentenpaneel ....NL-19

Probleem - oorzaak - oplossing ....NL-20

13.1 Garantie ....NL-21

* De track wordt bedoeld met de wasmachine draait en penseel verpletterd.

	45M55 45D55 45D60
Accessoires
Borstel PPL ø 0,7 40.0003.00	POLY 0,7	40.0003.00 POLY 0,7	2x40.0001.00 POLY 0,7
Spatlap borstel 24.0265.00 +	40.4003.00	24.0265.00 + 40.4003.00	24.0266.00 + 40.4007.00
Rubber voorste trekker 39.0110.00	39.0110.00 39.0110.00
Rubber achterste trekker 39.0111.00	39.0111.00 39.0111.00
Watertoevoerslang 30.0024.00 30.00	24.00 30.0024.00
Op aanvraag leverbare accessoires
Borstel PPL strong ø 0,9 40.0103.00	POLY 0,9	40.0103.00 POLY 0,9	40.0101.00 POLY 0,9
Borstel PPL ø 1,2 40.0303.00 40.03	03.00 40.0301.00
Borstel tynex ø 1,2 40.0203.00 40.02	203.00 40.0201.00
Set bestaande uit polyurethaan rubbers	95.0055.00 95.0055.00	95.0055.00
Zuiger 40.1003.00 40.1003.00 2x40	1001.00

1.1 INLEIDING

GEVAARLIJK:

Alvorens de machine, lees het boekje "VEILIGHEIDSAANBEVELINGEN VAN SCHROBZUIGMACHINE" bijlage bij dit.

2.1 DE MACHINE OVERZICHT (Afb. 1)

1) Handvat.
2) Bedieningspaneel.
3) Activeringshendel zuigmond.
4) Waterkraantje.
5) Oplossing tank.
6) Deksel tank.
7) Vulopening schoonwater tank.
8) Wielen.
9) Afneembare spatscherm.
10) Borstel.
11) Zuigmond.
12) Afvoerslang vuilwater.
13) Zuigslang zuigmond.
14) Tank voor herstelwater.
15) Standpijp / afvoer schoon water.
16) Waterfilter.
17) Filteren voor schoon water.
18) Pedaal omhoog / omlaag borstel.
19) Startknop rotatie borstels.
20) Touch sensor voor de start-up en roteren van borstels.

3.1 UITPAKKEN (Afb. 1-2)

Controleer of de machine en alle bijgesloten componenten compleet en in tact zijn, zodra u het verpakkingsmateriaal verwijderd heeft volgens de aanwijzingen die hierop aangebracht zijn.

Neem binnen 3 dagen contact op met de transporteur of de dealer in het geval duidelijke schade opmerkt.

• Verwijder de zak (21) met de accessoires.
• Knip de strip door (22).
• Verwijder de houten blokken (23) en (24).

• Til de borstel flens (9) door te drukken op het pedaal (19) (zie de desbetreffende paragraaf).

• Til de ruitenwisserarm (25) door de hand-greep (3 Fig. 1) (zie de desbetreffende paragraaf).

• Breng een afrijplaat aan en verwijder de machine van de pallet.

3.1.a - Uitrusting machine (Afb. 3)

De volgende accessoires worden bijgesloten:

10) Borstel(s).
11) Wisser.
26) Flexibele vulslang.
27) Gebruiks- en onderhoudshandleiding van de machine.
28) Instructiehandleiding batterijlader (indien aanwezig).
29) Voedingskabel batterijlader (indien aanwezig).
30) Zekering 5A.
31) Filter voor mond van het reservoir voor schoon water.

4.1 ASSEMBLAGE COMPONENTEN

4.1.a - Montage van de wisser (Afb. 4)

• Draai de twee knoppen (32) op de wisserarm (11).
• Monteer de wisserarm (11) op de steun (25) en draai de twee knoppen (32).
• Sluit de slang (13) aan op de aansluiting (33) van de wisser.

OPMERKING:

Uitvoeren van de voorgaande handelingen met de steun van de wisser verlaagd.

4.1.b - Montage van borstel (Afb. 5)

GEVAAR:

Operatie moet worden uitgevoerd door twee personen!

• Verhoog licht het spatscherm (9) en verwijdeer de bescherming polystyreen (34).
• Monteer de borstel zoals beschreven in het hoofdstuk "vervangen van de borstel".

4.1.c - De batterijen installeren en aansluiten (Afb. 6)

WAARSCHUWING:

CONTROLEER DAT DE VUIL- EN SCHOONWATERTANKS LEEG ZIJN.

• Verwijder de stekker (35) uit het stopcontact.
• Druk op de knop (36) en til de tank (14) naar de volledige kantelen.
• Breng de batterijen (37) aan zoals in de afbeeldingen aangegeven staat en verbind ze zoals in het schema van Afb. 6 vermeld is met behulp van de bijgesloten kabels.
• Draai de klemmen (38) vast met behulp van een geïsoleerde sleutel.
• Laat de tank (14) tot u de "klik" hoort.
• Sluit de stekker (35) aan op de desbetreffende aansluiting (39).

OPMERKING:

Laat het aansluiten van de batterijen altijd door gespecialiseerd personeel uitvoeren.

5.1 DE BATTERIJ LADEN

GEVAARLIJK:

Laad de batterijen op in goed geventileerde ruimtes die voldoen aan de desbetreffende normen die in het land van gebruik van kracht zijn.

Voor informatie met betrekking tot de veiligheid, houd u aan hetgeen in het hoofdstuk 1 van deze handleiding beschreven staat.

WAARSCHUWING:

Houd u voor de informatie en veiligheid, met betrekking tot de batterij en de batterijlader op de machine (indien aanwezig), aan hetgeen beschreven staat in de bijgesloten handleiding van de batterijlader.

WAARSCHUWING:

Op het moment dat de machine de fabriek verlaat, is hij geijkt voor de functionering op gel-batterijen.

Als u om de andere batterijen te installeren, zie paragraaf "Parameter instellingen".

Het is verboden om de machine te gebruiken met een gel accu met kalibratie voor zuur batterijen of andere.

OPMERKING:

Voor het opladen van de batterijen is ongeveer 10 uur nodig. Voorkom dat u de batterij gedeeltelijk oplaadt.

5.1.a - De batterijen opladen met behulp van de batterijlader op de machine (indien aanwezig) (Afb. 7)

- Breng de machine in de nabijheid van een netwerkstopcontact.

WAARSCHUWING:

Het is belangrijk dat u eerst de kabel (41) aansluit op de aansluiting (42) en dat u vervolgens de kabel (41) aansluit op het stopcontact.

• Verwijder de kabel uit de behuizing (41) en sluit deze aan op de aansluiting (42) op de machine, en sluit het andere uiteinde aan op de stroomvoorziening netwerk.
• Controleer of de groene led (43) knippert 2 keer en dan gaat van de kleur "Groen" tot permanent branden "Red".

WAARSCHUWING:

Controleer dat de netspanning compatibel is met de functioneringsspanning van de acculader (230 Vac voor de Europese markt; 115 Vac voor de Amerikaanse markt; 50/60 Hz).

- Laad de batterijen op tot de led (43) "Groen" oplicht. Verwijder vervolgens de voedingskabel (41) en berg hem op.

5.1.b - De batterijen opladen met behulp van een externe batterijlader (Afb. 8)

WAARSCHUWING:

Het is belangrijk om eerst de plug (35) met de uitlaat (44) van de lader dan de lader in het stopcontact sluiten, anders de batterijen zijn niet opgeladen.

• Plaats de machine in de nabijheid van het batterijlaadstation.
• Verwijder de stekker (35) van de batterijen uit het stopcontact (39) van de installatie.
• Steek de stekker (35) van de batterijen in het stopcontact (44) van de externe batterijlader.
• Steek, als de batterijen opgeladen zijn, de stekker (35) van de batterijen weer in het stopcontact (39) van de installatie.

6.1 CONTROLE- EN BEDIENINGSPANEEL (Afb. 9)

WAARSCHUWING:

Voor het gebruik van de machine, moet u het wasprogramma selecteren zoals in de betreffende paragraaf.

20) Touch sensor starten tractie en rotatie van borstel / borstels

• (voor het model uitgerust met tractie)

Controleer het display zodat de minimale rijsnelheid is ingesteld.

Handelend op de touch sensor (20) met

de knop (45) “”knop (52) “”en

de knop (51) “” toegevoegd start de tractie en rotatie van de borstel en de watertoevoer. De machine start automatisch voorwaarts.

20) Sensor voor de start van de bostel/s rotatie

- (voor het model niet uitgerust met tractie)

Handelend op de touch sensor (20) met

de knop (45) “” de knop(52) “

de knop (51) “” toegevoegd start rotatie van de borstel en de watertoevoer.

45) Hoofdschakelaar “ ⏻ ”

Door op de knop, wordt de spanning ingebracht in de circuits, waardoor de werking van de commando's en de juiste knoppen toegelaaten wordt; het display (46) zal oplichten.

Om stroom te verwijderen van de circuits, nogmaals op de knop drukken.

46) Beeldscherm

Licht op na het inschakelen van de stroom aan het circuit via de knop (45)

Op het beeldscherm verschijnt status van het apparaat, batterij, arbeidsuren (voor het model uitgerust met tractie) en de alarmmeldingen.

47) Knoppen voor snelheid aanpassing (alleen voor het model met tractie)

Knop (47a) “”.

Ingedrukt verhoogt de snelheid van tractie.

tie. Knop (47b) “”.

Ingedrukt verlaagt de snelheid van tractie.

Op het beeldscherm (46) is de ingestelde snelheid getond.

48) Knop omkeren “”R

(alleen voor het model met tractie)

Controleer het display zodat de minimale rijsnelheid is ingesteld. Ingedrukt en vastgehouden, terwijl handeled aan de touch sensor (20), zal zich de machine achteruit bewegen, in de richting van de operator. Op het display wordt het volgende symbool tonen"R". Om te keren, til de wisser.

50) Drukknop met dubbele functie start afzuiger / Stille werking

Start afzuiger

Druk op de knop (50) “de begint de aspiratie in de stille modus. Druk nogmaals op de knop (50) “schakelt u van de stille naar standaardmodus; de display toont de symbool “

WAARSCHUWING:

De zuigmotor start pas door de aanraaksensor aan te raken. Om uit te schakelen de zuigkracht op de knop (50). De turbine zal blijven werken voor een paar seconden om de vloeistof aanwezig op de vloer, waarna het automatisch uitschakelen te zuigen. De display zal het symbool "verdwijnen.

Stille werking

De brandt de pictogram “ ” stille modus, voor de starten van de motor, moet u de touchsensor (20) raken.

51) Knop magneetventiel voor water

De werking van de knop wordt mogelijk gemaakt door knop (45) " en de knop (52) " ingeschakeld.

Druk op de knop (51) “” op het dis- play verschijnt het symbool “”, en we hebben de opening van de elektromag- netische klep voor water voorbereid. De werking ervan wordt door de touchsen- sor (20) gecontroleerd.

Door herhaaldelijk drukken op de knop

(51) "verhoogt u de hoeveelheid water; aangekomen bij de maximale hoeveelheid, weergegeven op het display door het symbool "hogmaals op de

knop (51) drukken, wordt de functie uitgeschakeld.

52) Knop voor het inschakelen borstel/s

rotatie

De werking van de knop wordt mogelijk gemaakt door knop (45) " ⏻ inge-

schakeld. Druk op de knop (52) "het start de rotatie van de borstel; op het display verschijnt het symbool "De werking van de borstel / borstels wordt door de touchsensor (20) gecontroleerd.

Om de rotatie van de borstel uit te scha- kelen, drukt de knop (52) "

49) Knop dispenser van de chemische stof (optioneel)

Drukken op de knop (49) "A" verschijnt op het display het symbool "B", active-ring van de pomp dosering van chemicaliën.

Door herhaaldelijk op de knop (49) "A", verhoogt u de hoeveelheid chemische stof wordt gedoseerd, aangekomen tot het maximum op het display weergegeven door het symbool hoeveelheid ", door nogmaals drukken op de knop (49), wordt de functie uitgeschakeld.

88) ECO knop “ECO”

Door de drukken op de "Eco", de parameters van de water, chemische en aspiratie -modus nemen de volgende waarden aan.

- Water de tweede merk.

- Chemische 0,2%.

- Modus van stille aspiratie.

Druk nogmaals op, de knop "ECO", keren deze parameters terug naar hun oorspronkelijke instellingen.

6.2 WERKCYCLUS

VOORBEELD (Fig. 9)

Een wasprogramma instellen met borstels en drogen.

• Druk op de knop (51) om de watervoorziening mogelijk te maken.
• Druk op de knop (52) om borstelrotatie te starten.
• Druk op de knop (50) en het vacuum zal beginnen.

OPMERKING:

In het bijzonder omgevingen, kunt u de geluiddemper activeren, als hierboven aangegeven.

WAARSCHUWING:

Zorg er bij de inschakeling voor dat u de touch-sensor (20) niet aanraakt. De machine activeert in dit geval een alarm en op het display wordt knipperend het symbool “” weergegeven.

Als u de tuchsensor (20) los binnen twee seconden, wordt het alarm automatisch uitgeschakeld, naar meer dan twee seconden moet u de machine opnieuw starten.

- Selecteer de gewenste snelheid door het indrukken van de knoppen (47a) of (47b) (alleen voor het model met tractie).

OPMERKING:

Het is mogelijk om de snelheid te veranderen, zelfs tijdens de werkcyclus, met de machine in beweging door inwerking op de juiste knoppen.

- Druk op de touch sensor (20), de machine het ingestelde programma begint en start het werk cyclus.

OPMERKING:

Het is mogelijk om de werkcyclus te veranderen afhankelijk van het werk eisen.

Om de werking cyclus te variëren, is het noodzakelijk de machine te stoppen, een nieuwe cyclus instellen en de cyclus door het aanraken van de touch sensor (20) starten.

7.0 VEILIGHEID WACHTWOORD

De machine kan worden uitgerust met een veiligheids-wachtwoord; voor het in-of uitschakelen, neem dan contact met de technische ondersteuning. Als het wachtwoord is ingeschakeld, om de nummers in te voeren, volgt de instructies op het scherm.

Het wachtwoord zal actief zijn voor 75 minuten na het uitschakelen of het laatste gebruik van de machine lijven; als u wilt opnieuw inschakelen van de invoeging van het wachtwoord, gaat u als volgt te werk:

Zet het apparaat uit, trek de stekker van de batterij (35 Fig. 7) voor een paar seconden, sluit deze opnieuw aan.

Bij de ontsteking van de machine, moet u het wachtwoord invoeren.

7.1 INSTELLING PARAMETERS (Afb. 9)

De operator heeft de mogelijkheid om het menu te openen om de volgende parameters in te stellen

Taal;

Type batterijen;

Helderheid / Contrast;

Dispenser van de chemische stof.

Om toegang te krijgen tot het menu, gaat u als volgte:

- Druk en houd (48) “”en (52) “” en druk op de knop (45) “”om de machine te starten, totdat u het volgende scherm ziet:

-- ID CHECK -- PASSWORD + / - : 0 ENTER: E

ID CHECK = ID BEKIK

INSERT PASSWORD = INVOEGEN WACHTWOORD

- Laat de ingedrukte knoppen.

• Voer de wachtwoord door op de toetsen (47a) (47b) totdat op het display het nummer "10" verschint.
• Druk de knop (51) " om het wacht- woord te bevestigen en voer de parame- ter menu-instelling in, het schijnt het vol- gende scherm:

GENERAL SETS LANGUAGE SELECTION: ITALIANO

GENERAL SETS = ALGEMEEN TOESTELLEN

LANGUAGE SELECTION = TAALSELECTIE

ITALIANO = Italiaans

- Om in de menu-instelling te scrollen, druk de knop (52) " een in de juiste volgorde kunt u de volgende schermen zien:

GENERAL SETS BATTERY SELECTION: GEL 24

GENERAL SETS = ALGEMEEN TOESTELLEN BATTERY SELECTION = BATTERIJ SELECTIE / GEEL 24

GENERAL SETS DISPLAY TUNE: 33

GENERAL SETS = ALGEMEEN TOESTELLEN

DISPLAY TUNE = SCHERM TUNE

GENERAL SETS DISPLAY BIGHTNESS: 0

GENERAL SETS = ALGEMEEN TOESTELLEN DISPLAY BIGHTNESS = SCHERMHELDERHEID

7.1.a - Taal instellen

- Voer de parameter menu-instelling in totdat u het volgende scherm ziet:

GENERAL SETS LANGUAGE SELECTION: ITALIANO

GENERAL SETS = ALGEMEEN TOESTELLEN

LANGUAGE SELECTION = TAALSELECTIE

ITALIANO = Italiaans

- Selecteer de taal (47a) en (47b), druk dan op de knoppen (51) "om uw selectie te bevestigen.

7.1.b - Instellen van het type batterij

- Voer de parameter menu-instelling in totdat u het volgende scherm ziet:

GENERAL SETS BATTERY SELECTION: GEL 24

GENERAL SETS = ALGEMEEN TOESTELLEN BATTERY SELECTION = BATTERIJ SELECTIE / GEEL 24

- Selecteer het type batterij met behulp van de knoppen (47a) en (47b), druk op de knop (51) "om uw selectie te bevestigen;

GEL = Gel Batterij

AGM = Batterij AGM

WET = ACID Batterij

7.1.c - Instellen van helderheid en contrast

- Voer de parameter menu-instelling in totdat u het volgende scherm ziet:

GENERAL SETS DISPLAY BIGHTNESS: 0

GENERAL SETS = ALGEMEEN TOESTELLEN DISPLAY BIGHTNESS = SCHERMHELDERHEID

- Stel de helderheid van het beeldscherm door een waarde van "0-10" met de knoppen (47a) en (47b), druk op de knop (52)

"om naar het contrast instellen te gaan.

GENERAL SETS DISPLAY TUNE: 33

GENERAL SETS = ALGEMEEN TOESTELLEN DISPLAY TUNE = SCHERM TUNE

- Stel het contrast met een waarde van "5-50" met deknoppen (47a) en (47b), druk op de knop (51) "om uw selectie te bevestigen.

7.1.d - Inschakelen van de dosering van chemische stof (optioneel)

- Voer de parameter menu-instelling in totdat u het volgende scherm ziet:

- Schakel de pompin of uit, met behulp van de knoppen (47a) en (47b) en het selecteren Disabled om uit te schakelen of "Enabled" om in te schakelen, en druk vervolgens op de knop (51) "om uw keuze te bevestigen.

8.1 SCHERM (Afb. 9-10)

Het display toont de volgende pictogrammen:

"A" ^+ =Batterij

Geeft laadtoestand van de batterij;

"A1" + - = batterij opgeladen;

"A2" + - = batterij ontaden.

= tractie schelheid (indien aanwezig)

U kunt de snelheid van het verplaatsen van "0" tot maximale snelheid in 5 stappen met de knoppen " " en " " varieren om de snelheid te verhogen of te verlagen.

“R achteruit versnelling (indien aanwezig)

Verschijnt op de display wanneer u de knop selecteert “”en het gaat achteruit; als de knop wordt lotgelaten het symbool verdwijnt.

“stofzuiger werkend

Verschijnt op de display wanneer u de knop selecteert "wat aangeeft dat de stofzuiger werkt; door het opnieuw drukken van de taste "om de werking te stoppen, het pictogram knippert enkele seconden en verdwijnt wanneer de stofzuiger stopt.

“ Stille werking

Verschijnt op de display wanneer u de knop "selecteert wat aangeeft dat de ventilator werkt met een gereduceerd motortoerental, opnieuw op de "toets ingedrukt voor een paar seconden, het symbool "verdwijnt en u ziet het symbool "æ", activering van de normale werking.

“” Voorbereiding watervoorziening

Verschijnt op de display wanneer u de knop selecteert "wat aangeeft dat de elektromagnetische watervoorziening ingeschakeld

is; herhaaldelijk op de knop (51) "verhoogt u de hoeveelheid water; aangekomen tot het maximum op het display weergegeven door het symbool "hoeveelheid, dor nogmaals drukken op de knop (51) wird de functie uitgeschakelt.

"Voorbereiding op de borstel rotatie

Verschijnt op de display wanneer u de knop selecteert "wat aangeeft dat de borstel rotatie ingeschakeld is; door het opnieuw drukken van de taste "schakelt de werking van de rotatiemotor van borstel uit en het symbool verdwijnt.

“Maximale vloeistofniveau in de tank

Wordt weergegeven als de vloeistof in de vuilwatertank het maximale niveau heeft bereikt.

“” = Dispenser van de chemische stof (optioeel)

Verschijnt op de display wanneer u drukt op de toets (49) "met vermelding van de hoeveelheid chemische stof gedoseerd.

“ECO” = Modaliteit ECO

Het wordt ge toont, wanneer de ECO-functie actief is, met de knop (88) "ECO".

9.1 DE TANK VULLEN

(Afb. 11)

WAARSCHUWING:

Vul de tank uitsluitend met schoon water met een maximum temperatuur van 50°C.

• Voor het vullen van de tank, controleer het niveau van de chemische stof (indien van toepassing), zoals aangegeven in het betreffende paragraaf.
• Pak de bijgesloten slang (26), sluit het uiteinde (26a) aan op een kraan en steek het andere uiteinde (26b) in de tank (5).
• Controleer of de klep (53) is geopend.
• Open de kraan en vul de tank (5).

- Draai de kraan open en vul de tank (5) tot het MAXIMUM NIVEAU (NIET OVER-SCHRIDEN), aangegeven door het ETI-KETgeplaatst op de transparante buis (15). - Giet de reinigingsvloeistof in de tank.

OPMERKING:

Maak uitsluitend gebruik van niet schuimende reinigingsmiddelen. Houdt u aan de door de producent van het reinigingsmiddel voorgeschreven dosering.

GEVAAR:

Bij contact van het reinigingsmiddel met de ogen of de huid of bij inslikken, moet u het veiligheidsfiche raadplegen van de fabrikant van het reinigingsmiddel.

9.2 VULLEN VAN DE TANK MET CHEMISCHE STOF (optioneel) (Fig. 6-12)

WAARSCHUWING:

CONTROLLEREN OF DE TANK VOOR HERSTELWATER LEEG IS.

• Druk op de knop (36 Fig. 6) en til de tank (14 Fig. 6), tot volle toeren.
• Ontgredel (74 Fig. 12) en verwijder de dop (75 Fig 12) van de tank (76 Fig. 12).
• Plaats de aanzuigbuis (77 Fig. 12) en sluit de tank, met de dop.
• Duwde tank tot u een "klik"-koppeling ho-ren (14 Fig 6).

GEVAAR:

In geval van contact met de ogen en de huid van de chemische stof of in geval van inslikken raadpleeg het Veiligheidsinformatieblad het gebruik van de fabrikant van het chemische middel.

10.1 FUNCTIONERING

(Afb. 1-9)

10.1.a - Controles voor het gebruik

- Controleren of de afvoerpijp (12) van de opvangbak op de juiste manier is vastgezet en of deze op de juiste manier is afgesloten.

• Controleer dat het verbindingsstuk (54) op de zuigmond (11) niet verstopt geraakt is en dat de slang op correcte wijze aangesloten is.
• Controleer of de uitlaat (15) van schoon water goed is aangesloten op de juiste media en dat de klep (53) is geopend.
• Druk de knop (45) een controleer de laad-toestand van de baterij op het scherm.
• Controleer of de tank van de chemische stof (optioneel) is er voldoende product voor de dagelijkse behoeften.

10.1.b - De machine voorbereiden en programmakeuze (Afb. 9-13)

• Druk de knop (45 Afb. 9), het beeldscherm licht op (46 Afb. 9) vermelding de laadtoestand van de baterij.
• Haak de hendel (3 Afb. 13) los en beweeg hem omlaag.
  De schrobber (11 Afb. 13) komt nu naar beneden.
• Haal het pedaal (19 Afb. 13) uit het speciale haaksysteem, hef hem op en trap hem vervolgens in. De borstel(s) (10 Afb. 1) komt/komen nu naar beneden.

OPMERKING:

De borstel heeft twee werkpositions;

Normale positie "A"

Het wordt automatisch geplaatst als u het pedaal (19, Fig. 13) losmaakt van de verhoogde positie.

Positie om vuil "B" verwijderen

Uit de "A" stand werken het pedaal (19 Fig. 13) en haak deze in de houder "B1"; de borstel extra druk van 5 kg uitoefenen.

Reinigingsprogramma:

- De machine kan 4 reinigingsprogramma's uitvoeren.

Cyclus alleen drogen:

- Om alleen de droogcyclus te maken druk de knop (50 Afb. 9), de stofzuiger start. Maak in het geval van modellen met aan-drijving gebruik van de speciale bedieningen om de aandrijving op te starten.

Cyclus alleen schrobben:

• Om alleen de borstelen cyclus te maken druk de knop (52 Afb. 9) om de rotatie van de borstel te starten
  Raak de sensor om de rotatie van de borstel / borstels te starten (voor modellen met geïntegreerde tractie begint ook de tractie).

Cyclus reinigen, schrobben:

• Druk de knop (52 Afb. 9) om de rotatie van de borstel te starten; druk de knop (51 Afb. 9) om de levering van water mogelijk te maken.
  Raak de sensor om de rotatie van de borstel / borstels en de watertoevoer te starten (voor modellen met geïntegreerde tractie begint ook de tractie).

Cyclus reinigen, schrobben, drogen:

- Druk de knop (50 Afb. 9) om de stofzui- ger te start en, de knop (52 Afb. 9) om de rotatie van de borstel te starten en druk de knop (51 Afb. 9) om de levering van water mogelijk te maken.

Raak de sensor om de rotatie van de borstel / borstels en de watertoevoer te starten (voor modellen met geïntegreerde tractie begint ook de tractie).

10.1.c - Gebruik van de machine (Afb. 1)

- Na starten van de machine en gekozen voor het type cyclus beginn de schoonmaakwerkzaamheden, door duwen van de machine middel van de handgreep (1 afb. 1) of door het raken van de touch sensor(20 afb. 1) om de tractie te starten (Voor modellen ermee).

OPMERKING:

Besteed aandacht aan bijzonder kwetsbare vloeren; mag de machine niet gebruiken terwijl het wordt gestopt en de borstel rotatie aan. Het is mogelijk, voor bijzonder vuile plekken n de rijsnelheid op "0" aan te passen, zodat de borstel roteert altijd in dezelfde positie zonder overbelasting van de motor tractie.

OPMERKING:

De goede reiniging en drogen van de vloer wordt uitgevoerd door op de machine vooruit; als je achteruit gaat, zal de machine niet drogen uit te voeren; in deze fase altijd til de wisser, om beschadiging van de messen te voorkomen.

• Pas de snelheid van de tractie (indien aanwezig) an handelend zoals hierboven aangegeven.
• Indien nodig past u de hoeveelheid waswater, door middel van de knop (51 Fig. 9).
• Indien nodig, pas de hoeveelheid chemische stof (optioneel), door middel van de knop (49 Fig. 9).
• Controleer de laadtoestand van de batterijen via het display.

NOTA:

Na 3 minuten van inactiviteit van de machine wordt het automatisch uitgeschakeld.

10.1.d - Aanpassing van de rijrichting (alleen voor de versie 45D55) (Afb. 14)

Wanneer tijdens de reiniging (borstel rotatie), waargenomen is dat de machine niet in een rechte lijn, maar naar rechts of links gaat, kan de richting met het wiel (78) worden aangepast - De machine en de rotatie van de borstel startwn.

Als de machine heeft de neiging om naar rechts te gaan, de knop (78) iets naar "S" drukken totdat de richting is recht; Als de machine heeft de neiging om naar links te gaan, de knop (78) gemakkelijk "D" drukken totdat de richting recht is.

10.1.e - Aanpassingssteun voor tractie (alleen voor modellen zonder tractie) (Fig. 14)

De functie van het handwiel (79) te verhogen / verlagen bodemdruk van de borstel om de voorwaartse beweging van de machine te vergemakkelijken.

- Door de knop (79) met de klok mee vermindert de tractie hulp, omgekeerd verhoogt.

10.1.f - Einde gebruik en uitschakeling (Afb. 9-15)

- Na het reinigen, voordat u de machine uit, stopt de levering van water, de leve-

ring van het chemische middel (indien aanwezig) en de rotatie van de borstel, door drukknoppen, (51 Fig 9.) (49 Fig. 9) en (52 Fig. 9).

• Hef de borstel op door het pedaal (19 Afb. 15) helemaal in te trappen en haak hem in de speciale gleuf.
• Ga verder met de stofzuiger ingebracht om alle aanwezige vloeistof in de vloer zuigen, dan schakel de stofzuiger door het drukken op de knop (50 Afb. 9). uit
• Verhogen de rakel (11 Afb. 15) door opti- len van de hendel (3 Afb. 15).

WAARSCHUWING:

Til de wisser en het eindstuk na het beëindigen van de schoonmaakwerkzaamheden, omdat dit voorkomt de vervorming van de rubber bladen en van de borstelharen.

- Druk de knop (45 Afb. 9) om de machine uit te zetten.

WAARSCHUWING:

Als het apparaat niet wordt gebruikt voor een paar dagen, kunt u de stekker verwijderen (35 Afb. 7-8) uit het stopcontact.

10.1.g - Alarm maximum peil vuil water (Afb. 18)

Indien tijdens het gebruik van de machine de vacuum stopt en het display toont het sym-

bool " betekent dit dat het niveau van de vloeistof in de vuilwatertank zijn maximale niveau heeft bereikt.

Breng de machine naar de waterafvoer en leeg de vuilwatertank zoals in de desbetreffende paragraaf beschreven staat.

- Om het alarm uit te schakelen, stop en herstart de machine.

OPMERKING:

Voor de goede werking van de niveausensoren is het noodzakelijk, om de binnenzijde van de tank (14 Afb. 18) goed te reinigen.

10.1.h - Lijst met alarmen (Afb. 9)

Wanneer er een storing van de machine is, blijkt op het scherm (46) het type alarm zoals hieronder vermeld.

Raadpleeg de lijst en voer de aanbevolen procedures uit om de correcte functionering van de machine te hervatten.

Wend u tot de Technische Assistentie als het probleem niet verholpen kan worden met de aanbevolen oplossingen.

Alarm Betekenis	Oplossing
AL_1: Functie Amp. borstels	Amperometrische bescherming van Borstels	Controleer het profiel van de functie van de borstels. Hooge werkstroom van de borstelmotor gedetecteerd.
AL_2: Functie Amp. stofzuiger	Amperometrische bescherming van stofzuiger	Controleer de absorptie van stofzuiger motor Hooge werkstroom van de stofzui- ger motor gedetecteerd..
AL_3: Functie Vermogen Guasta	Vermogenstrap beschadigd	Vermogenstrap stofzuiger of borstels is beschadigd, ver- vang de kaart.
AL_4: Functie Overstroom	Uitgangen overstroom-van borstel of een stofzuiger	Kortsluiting gedetecteerd op de uitgang van de koolbor- stels of stofzuiger: aanslui- tingen en de staat van de motoren controleren.
AL_5: Functie Overtemperatuur	Thermische bescherming van de borstel / stofzuiger	Oververhitting van borstels en stofzuiger: controleer de absorpties.
AL_15: Tractie Overtemperatuur	Thermische bescherming van de tractie	Oververhitting van tractie: controleer de absorpties.
AL_16: Tractie Vermogen Guasta	Vermogenstrap tractie beschadigd	Vermogenstrap tractie be- schadigd: vervang de kaart.
AL_17: Tractie Overstroom	Overstrom van de tractie uitgang	Kortsluiting gedetecteerd op de uitgang van de aandrijf- motor: aansluitingen en de staat van de motoren contro- leren.
AL_18: Tractie Amp.Travtie	Amperometrische bescherming van tractie	Controleer het profiel van de functie tractie. Hoge werken- de stroom is gedetecteerd door de aandrijfmotor.
AL_20: Algemeen EEprom Guasta	Fout bij het lezen van het interne geheugen	Vervang de kaart.
AL_22: Algemeen Algemeen Relais	Algemeen Relais beschadigd	De algemene relais op het bord is beschadigd: vervangt de kaart.
AL_23: Algemeen Overspanning	Overspanning	Overspanning gedetecteerd op Functie Bord.Controleer de batterijaansluitingen
AL_24: Tractie Batterijaansluitingen	Batterij niet aangesloten op het Functie Bord	Controleer het profiel van de functie tractie. Hoge werken-de stroom is gedetecteerd door de aandrijfmotor.
AL_25: Algemeen Sleutels aansluiting	Gebrek aan communicatie brug-werk	Controleer verbindingen tus-sen card toetsenbord en functies.

11.1 GEBRUIKT WATER VERWIJDEREN

(Afb. 16)

Aan het einde van de reinigingscyclus of als de vuilwater tank (14) vol is, is het noodzakelijk de tank te legen. Volg de hier-onder beschreven procedure op:

OPMERKING:

Houdt u voor het verwerken van vuilwater aan de van kracht zijnde wetgeving van het land van gebruik.

• Positioneer de machine dicht bij een afvoer.
• Buis (12) uit de houder halen.
• Verwijder de dop (56) van de slang (12) en laat het water uit de tank weglopen.

OPMERKING:

Het is mogelijk om de hoeveelheid water dat uit de slang loopt af te stellen. Druk hiervoor het uiteinde van de slang (12) in.

- Breng de dop (56) weer op de slang (12) aan en plaats hem weer op zijn ondersteuning.

12.1 ONDERHOUD EN REINIGING

WAARSCHUWING:

Alle onderhoudswerkzaamheden moeten worden uitgevoerd met de machine uit en tank leeg.

12.1.a - Afneembare spatscherm (afb. 5)

• Verwijder de twee pennen (87).
• Til het spatscherm (9) om het los te maken van de pinnen, strek het dan lichtjes en verwijder het van de voorkant.

DAGELIJKS UIT TE VOEREN HANDELINGEN

12.1.b - Schoonwater tank legen en reinigen (Afb. 17)

WAARSCHUWING:

Aan het einde van de werkzaamheden is het noodzakelijk de schoonwater tank (5) te legen en te reinigen om afzettingen en/of ophopingen te voorkomen.

Leeg de schoonwater tank op de hier-onder beschreven wijze nadat u de vuilwater tank geleegd heeft:

• Plaats de machine bij een afvoer.
• Maak de slang (15) door de vaststelling van haken, sluit de kraan (53), verlagen de afvoer op de grond in het afvoerka-naal, open de klep (53) en laat volledig het water weglopen.
• Reinig de tank door de afvoerslang open te laten en schoon water van bovenaf aan de tank toe te voegen.
• Aan het einde van de reiniging tillen de buis (15), laat de klep (53) geopend, sluit de slang aan de desbetreffende verbindingen.
• Om het water uit de tank (5) compleet leeglopen, ontkoppel de slang (57) van de snelkoppeling (58) draai de fitting naar beneden en laat volledig het water weglopen, of verwijder het filterdeksel (59).

12.1.c - Reiniging vuilwater tank (Afb. 18)

WAARSCHUWING:

Aan het einde van de reinigingswerkzaam-heden is het noodzakelijk de vuilwater tank te reinigen om afzettingen en/of ophopingen, bacteriegroei, nare geuren en schimmel te voorkomen.

• Laat het vuile water weglopen op de wijze die in de desbetreffende paragraaf beschreven staat door de machine bij een afvoer te plaatsen.
• Verwijder het deksel (6).
• Laat de slang (12) hangen en houd de dop van de tank. Laat met behulp van een slang water in de tank (14) lopen tot u ziet dat schoon water uit de afvoerslang komt.
• Reinig de peilmeters (55) met behulp van een schone doek. Zorg ervoor dat u ze niet verbuigt.
• Plaats in omgekeerde volgorde alle onderdelen uit deze procedure terug.

12.1.d - Reiniging trekker (Afb. 4)

Verwijder de zuigmond (11) op de hieronder beschreven procedure om hem op correcte wij-ze te reinigen:

• Verwijder de slang (13) van de zuigmond (11).
• Draai de knoppen (32) los en verwijder de zuigmond (11).
• Reinig de zuigmond en met name de rubbers (60) en de binnenkant van de verbindingsknie (33) op de zuigmond.

OPMERKING:

Als u tijdens het reinigen opmerkt dat de rubbers (60) beschadigd of versleten zijn, is het noodzakelijk ze te vervangen of om te keren.

- Voer voor de montage de procedure in omgekeerde volgorde uit.

HANDELINGEN DIE AFHANKELIJK VAN DE SITUATIE UITGEVOERD MOETEN WORDEN

12.1.e - Reiniging filter schoonwater filter (Afb. 19)

OPMERKING:

Vóór het reinigen van de filter, zorg ervoor dat het waterreservoir leeg is.

• Schroef en verwijder het deksel (59).
• Verwijder het filter (17) en was het onder stromend water.
• Vervang het filter (17) in zijn zetel, dan schroef het deksel (59).

12.1.f - De borstels vervangen (Afb. 20)

Het is noodzakelijk om de borstel slijtage vervangen Hierdoor en 2 cm of moet worden vervangen volgens het type vloer te wassen, voor het vervangen, gaat u als volgt te werk:

- Hef de borstel op door het pedaal in te trappen op de wijze die in de desbetreffende paragraaf beschreven is.

• Slip een hand onder de groep borstelhouder (9); om de borstel los te maken draaien met een harde klap in de draairichting.
• Vervang de borstel, door het aansluiten met de hand op de flens van de borstelhouder (9).
• Laat de borstelkap (9) zakken door het pedaal in te trappen op de wijze die in de desbetreffende paragraaf beschreven is.
• Druk de knop (45 Afb. 9) om de controles mogelijk te maken.
• Druk de knop (52 Afb. 9) omde rotatie van de borstel mogelijk te maken.
• Handel op de touch sensor (20), gepositioneerd op het handvat, om de rotatie van de borstel te beginnen.

12.1.g - De rubbers van de zuigmond vervangen (Afb. 21)

Als u opmerkt dat het drogen van de vloer niet langer perfect plaatsvindt of dat op de vloer water achterblijft is het noodzakelijk de slijtagestaat van de rubbers van de zuigmond (60) te controleren.

• Verwijder de zuigmond (11) zoals in de paragraaf "Reiniging zuigmond" beschreven staat.
• Op de vergrendeling (67) drukken en de hendel (68) openen.
• De twee rubber houder (69) en de buitenste rubber (70) verwijderen.
• De twee spanschroeven (71) draaien en de bout (72) en de binnenste rubber (73) verwijderen.

OPMERKING:

Als de rubbers (70) of (73) aan een zijde versleten zijn kunt u ze eenmaal omkeren.

• Vervang of keer de rubbers (70) of (73) om zonder dat u ze onderling verwisselt.
• Voer voor de montage de procedure in omgekeerde volgorde uit.

OPMERKING:

Er bestaan twee verschillende soorten rubbers: crêperubber voor alle vloersoorten en polyurethaan rubbers voor mechanische werkplaatsen met olievlekken.

12.1.h - Het reinigen van de filter in de waterterugwinning tank (Afb. 22)

Verwijder de bovenklep om toegang te krijgen tot de binnenkant van de tank voor waterterugwinning.

• Draai de knop (80) en verwijder het filter (81).
• Was het filter (81) met stromend water en monteer deze in de auto door het aan-draaien van de knop (80).
• Indien het filter (81) erg vuil is, kunt u deze openen door op te lichten met een schroevendraaier op de inzet tanden (82).

12.1.i - Reiniging van het aanzuigfilter (Fig. 22)

• Til het filter, met het deksel (83).
• Draai de schroef (84) los en verwijder het filter (85).
• Was het filter (85) in stromend water en monteren het in omgekeerde volgorde.

12.1.I - De zekeringen vervangen (Afb. 6-23)

WAARSCHUWING:

Vervang alleen een doorgebrande zekering met een zekering van gelijke waarde (ampère).

• Haal de stekker (35) uit het stopcontact (39).
• Verwijder het deksel (61) door het losdraaien van de schroeven (62) voor toegang tot de zekering.

Zekering (86) - 5A

Bescherming van de elektronische kaart.

- Hermonteer de deksel (61).

Zekering (63) - 75A

Accuzekering.

- Voer de volgende procedure uit om de zekering op de positieve pool van de accu te vervangen:

WAARSCHUWING:

Controleer voor de vuilwatertank leeg te zijn.

• Verwijder de stekker (35) uit het stopcontact.
• Druk de knop (36 Afb. 6) en til de tank (14) naar de volledige kanteling, vervang dan de zekering (63 Afb. 6).

12.1.m - Instellen van de wisser (Afb. 24)

- Het is mogelijk om de positie van de wisser in hoogte te verstellen en de invloed van de rakels op de vloer an te passen.

Hoogteverstelling

De hoogte van de wisser kan worden afgesteld met behulp van de plaatjes/afstandhouders die op de wielen (40) van de wisser zijn aangebracht.

• Draai de knop (55) los.
• Beweeg de steun (55a) omhoog en breng het plaatje (55b) boven, om de wisser omhoog te halen, of onder om de wisser te laten zakken, het plaatje (55a) aan.

- Draai de knop (55) weer vast.

OPMERKING:

Deze handeling moet op dezelfde manier op de beide wielen (40) worden verricht.

Hoekinstelling

• Laat de wisser, door drukken op de hen- del.
• Start de stofzuiger en ga voor een paar meter, zet de stofzuiger uiz en stop de machine.
• Controleer de incidentie van banden (60) op de vloer

Fig. A = te verpletterd

Fig. B = te verhoogd

Fig. C = juiste positie

- Voor aanpassing handel op de grijse knop (64) linksom draaiend verhoogt de incidentie, omgekeerd vermindert. het

12.1.n - Configuratie acculaders en digitaal instrumentenpaneel (Afb. 25)

WAARSCHUWING:

Op het moment dat de machine de productie verlaat, is hij standaard geconfigureerd voor de functionering op een "Sonnenschein" gel-batterij.

WAARSCHUWING:

Ontkoppel de batterij stekker uit het stopcontact.

- Verwijder de carter (61) door de schroeven (62) los te draaien.

Standaardconfiguratie met Sonnenschein gel-batterijen

• Verwijder het dopje (66) onder de batterijlader (16).
• Plaats de switch (DP1) en (DP2) op de stand die in de afbeelding "A" aangegeven staat.

Het is mogelijk om de configuratie te wijzigen op de wijze die hieronder beschreven staat:

Configuratie met gel-batterijen die van het Sonnenschein type afwijken

• Verwijder het dopje (66) onder de batterijlader (16).
• Plaats de schakelaars (DP1) en (DP2) op de stand die in de afbeelding "B" aangegeven staat.

Configuratie voor zuurbatterijen

• Verwijder het dopje (66) onder de batterijlader (16).
• Plaats de schakelaars (DP1) en (DP2) in de stand die in de afbeelding "C" aangegeven staat.

PROBLEEM OOR	ZAAK OPLOSSING
Door drukken op de knop (45) “ ☑ het display gaat niet aan.	Batterij leeg.Algemene zekering doorgebrand.Stekker van de batterij is nog steeds gevestigd in de outlet van de lader.	Controleer de staat van de batterijlading.Vervang de algemene zeker- ring van 5A of 80A.Plaats de stekker goed.
De borstel draait niet. Functie	kaart beschadigd.Beeldscherm kaart beschadigd.Borstelmotor beschadigd.Borstelknop niet ingedrukt	Vervangen.Vervangen.Vervangen.Druk op de juiste knop.
De zuigmotor functioneert niet.	Functie kaart beschadigd.Beeldscherm kaart beschadigd.Stofziuger motor beschadigd.Stofzuiger knop niet ingedrukt.Vuilwatertank vol.Aanzuigfilter verstopt.	Vervangen.Vervangen.Vervangen.Druk de knop.Leeg, spoel en reinig de tank en de meters.Reinig de filter.
Het komt geen chemisch middel.	Functie uitgeschakeld.Lege tank.Slang verstopt.Pomp mislukt.Storingen in de debietmeter.Besturing mislukt.	Activeer de functie.Vervangen.Reinig de buizen.Vervangen.Vervangen.Vervangen.
De machine droogt niet goed op en laat water op de vloer achter.	Zuig motor defect.Zuigslang verstopt.Vuile wisser.Vuilwater tank vol.Filteren op vuil water ver- stopt.De rubbers van de trekker zijn versleten.	Vervang het motor.Controleer en eventueel rei-nig de zuigslang die de zuig-mond met de vuilwater tank verbindt.Reinig de wisser.Leeg de vuilwater tank.Reinig het filter.Keer de rubbers van de zuig-mond om of vervang ze.
Er wordt geen water toege-voerd.	Schoonwater tank leeg.Defecte kaart.Schakelaar activering elek-troklep niet ingedrukt.Water toevoer kraan dicht.Filter verstopt.De elektromagnetische klep functioneert niet.	Vul de tank.Vervangen.Druk de schakelaar in.Open het kraantje.Reinig het filter.Wendt u tot de technische assistentie.
Reiniging vloer onbevredi-gend.	Ongeschikte borstels of rei-nigingsmiddel.Borstel versleten.	Maak gebruik van borstels of reinigingsmiddelen die voor de te reinigen vloer geschikt zijn.Vervang de borstel.
De borstel draait niet.De zuigmotor functioneert niet.Er wordt geen water toege-voerd.	Defecte sensor. Vervangen.

13.1 GARANTIE

Gedurende de garantieperiode zullen alle defecte onderdelen worden gerepareerd of vervangen, gratis.

Alle onderdelen aangetast door knoeien of misbruik zullen van de garantie uitgesloten.

Om de garantie procedure mogelijk te maken, neem dan contact op met uw dealer of een relevante servicecentrum door overlegging van de geldige aankoop documenten.

ELEKTRISCHE SCHEMA

ROUND TOUCH 45 M55 - 45 D55 - 45 D60

BATT ...... Batterij

CB ...... Acculader

CN 1 ...... Display aansluiting

CN 2 .... Card aansluiting

CN 3 ....50A stopcontact

CN4 ...... Connector voor pomp chemische

CN6 ......Batterij aansluiting

CN7 .....Losse 2-polige connector acculader

EV......Solenoid

F1 Zekering

F2 ......Zekering 5A
