| Marque | SilverCrest |
| Modèle | STKK 16 B1 |
| Type de produit | Sonnette sans fil |
| Alimentation du récepteur | 100-240 V ~, 50/60 Hz |
| Consommation électrique (récepteur) | 30 mA (fonctionnement), 1,3 mA (veille) |
| Classe de protection (récepteur) | II (double isolation) |
| Fréquence de transmission | 433 MHz |
| Puissance d'émission | < 5 dBm |
| Portée (champ libre) | 100 m |
| Nombre de sonneries | 16 |
| Types de signal | Acoustique et optique, ou optique uniquement |
| Indice de protection (émetteur) | IPX4 (protection contre les projections d'eau) |
| Température de service (récepteur) | 0 °C à +40 °C |
| Température de service (émetteur) | -25 °C à +50 °C |
| Montage de l'émetteur | Mural (vis et chevilles fournies) ou adhésif double face |
| Matériel livré | 1 récepteur, 1 émetteur, 3 porte-étiquettes, 2 chevilles, 2 vis, 1 ruban adhésif double face, guide abrégé |
| Réglage du volume | Muet, silencieux, modéré, élevé, très élevé |
| Sécurité | Ne pas ouvrir le récepteur ; ne pas exposer à l'eau (sauf émetteur IPX4) ; tenir hors de portée des enfants |
| Recyclage | Appareil soumis à la directive DEEE ; ne pas jeter avec les ordures ménagères |
FOIRE AUX QUESTIONS - STKK 16 B1 SILVERCREST
Questions des utilisateurs sur STKK 16 B1 SILVERCREST
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Sonnette sans fil au format PDF gratuitement ! Retrouvez votre notice STKK 16 B1 - SILVERCREST et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil STKK 16 B1 de la marque SILVERCREST.
MODE D'EMPLOI STKK 16 B1 SILVERCREST
Informations relatives à ce guide abrégé ..... 4 5
Utilisation conforme .... 4 6
Sécurité ....47
Consignes de sécurité fondamentales ..... 47
Présentation de l'appareil .....5 1
Matériel livré et inspection après transport ....5
Utilisation et fonctionnement ..... 5 3
Alimentation électrique du récepteur ..... 5 3
Réglage du type de signal ..... 5 3
Sélectionner la sonnerie .... 5 4
Régler le volume 55
Montage de l'émetteur .... 5 5
Recyclage 59
Recyclage de l'appareil ..... 5 9
Recyclage de l'emballage ..... 6 0
Annexe 62
Caractéristiques techniques 62
Remarques relatives à la déclaration de conformité .... 6 3
Service après-vente 64
Importateur 64
Introduction
Informations relatives à ce guide abrégé
Ce document est une version papier abrégée du mode d'emploi intégral.
En scannant le code QR, vous
accédez directement au site du
service après-vente Lidl
(www.lidl-service.com) et vous
pouvez, en saisissant le numéro de
référence de l'article
(IAN) 373415_2104, consulter et
télécharger son mode d'emploi
complet.
AVERTISSEMENT I
Respectez le mode d'emploi intégral ainsi que les
consignes de sécurité suivantes pour éviter tout
dommage corporel et matériel.
STKK 16 B1
FR | BE
45
Le guide abrégé fait partie intégrante de ce produit. Avant d'utiliser le produit, veuillez vous familiariser avec toutes les consignes d'utilisation et avertissements de sécurité. Conservez bien le guide abrégé. Si vous cédez le produit à un tiers, remettez-lui également tous les documents.
Utilisation conforme
En tant que carillon radio, ce produit sert à signaler les visiteurs sans liaison filaire et permet ainsi l'utilisation d'une sonnette sans câble. Toute utilisation autre ou dépassant ce cadre est réputée non conforme. L'appareil n'est pas conçu pour être utilisé dans des secteurs commerciaux ou industriels.
Aucune réclamation ne sera prise en compte pour des dommages résultant d'une utilisation du matériel non conforme à sa destination, de réparations effectuées incorrectement, de modifications non autorisées, ou encore de l'utilisation de pièces de rechange non agréées. L'utilisateur assume seul la responsabilité des risques encourus.
Sécurité
Ce chapitre contient des consignes de sécurité importantes visant la manipulation de l'appareil. Cet appareil est conforme aux consignes de sécurité prescrites. Toute utilisation non conforme peut entraîner des dommages corporels et des dégâts matériels.
Consignes de sécurité fondamentales
Cet appareil peut être utilisé par des enfants à partir de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, à condition d'être surveillés ou d'avoir reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et d'avoir compris les dangers qui en résultent. Les enfants ne doivent pas jouer avec l'appareil. Il est interdit aux enfants de nettoyer ou d'entre- tenir l'appareil sans surveillance.
La fiche secteur est utilisée comme dispositif de séparation avec le réseau électrique et doit toujours être accessible.
■ Ne posez pas de flammes nues, telles que des bougies en combustion par exemple, sur l'appareil.
■ Avant d'utiliser l'appareil, vérifiez que celui-ci ne présente aucun dégât extérieur visible. Ne mettez pas en service un appareil endommagé ou qui a chuté.
N'exposez pas l'appareil au rayonnement direct du soleil ou à des températures élevées. Il peut sinon se produire une surchauffe et le produit risque d'être définitivement endommagé.
N'exposez pas le récepteur aux projections d'eau et/ou aux gouttes d'eau et ne placez pas d'objets remplis de liquides tels que des vases ou des boissons ouvertes sur le récepteur ou à côté de celui-ci.
Avertissement face à la tension électrique! N'ouvrez jamais le boîtier du récepteur. L'appa-reil ne comporte aucune pièce nécessitant une maintenance ou un échange par l'utilisateur.
■ Ne procédez pas à des transformations ou des modifications sur l'appareil de votre propre initiative.
Confiez les réparations de l'appareil exclusivement à des entreprises agréées ou au service après-vente. Toute réparation non conforme peut entraîner des risques pour l'utilisateur. À cela s'ajoute l'annulation de la garantie.
Débranchez immédiatement l'appareil de la prise secteur si vous constatez une odeur de brûlé ou une formation de fumée. Faites contrôler l'appareil par un spécialiste qualifié avant de le réutiliser.
DANGER
Les matériaux d'emballage ne sont pas des jouets pour les enfants ! Tenez tous les matériaux d'emballage éloignés des enfants. Il y a risque d'étouffement !
REMARQUE
Aucune action de la part de l'utilisateur n'est nécessaire pour passer le produit de 50 à 60 Hz. Le produit s'adapte aussi bien à 50 qu'à 60 Hz.
Présentation de l'appareil
(Figures : voir le volet dépliant)
Figure A : récepteur
① Touche sélection du type de signal (signal optique/acoustique et signal/synchronisation optique)
② Touche sélection de la sonnerie ♪
③ Touche de réglage du volume
4 LED de signal
⑤ Fiche secteur
6 Enceinte
Figure B : émetteur
⑦ Touche de la sonnerie
8 Porte-étiquette
9 Couvercle du porte-étiquette
10 Support mural
⑪ CEillets de suspension (pour montage mural)
Figure C : accessoires
12 Ruban adhésif double face
13 Porte-étiquette
14 Cheville
15 Vis
Matériel livré et inspection après transport
Le matériel livré comprend les éléments suivants (voir figures sur le volet dépliant) :
- 1 x récepteur
• 1 x émetteur - 3 x porte-étiquettes
- 2 x chevilles
- 2 x vis
- 1 x ruban adhésif double face
- Ce guide abrégé
♦ Retirez toutes les pièces de l'appareil de l'emballage et éliminez tout le matériau d'emballage.
♦ Vérifiez si la livraison est au complet et ne présente aucun dégât apparent.
En cas de livraison incomplète ou de dommages résultant d'un emballage défectueux ou du transport, veuillez vous adresser à la hotline du service après-vente (voir chapitre Service après-vente).
Utilisation et fonctionnement
Alimentation électrique du récepteur
Le récepteur se branche dans une prise secteur installée de manière réglementaire pour l'alimentation en tension et ne nécessite pas de piles/batteries.
Réglage du type de signal
Le récepteur peut indiquer la réception d'un signal de sonnette soit de manière acoustique et optique, soit uniquement optique.
Appuyez sur la touche sélection du type de signal ⚠① pour sélectionner le signal acoustique et optique :
lors de l'actionnement de la touche de la sonnerie ⑦, une sonnerie retentit et la LED de signal ④ clignote en blanc.
Appuyez à nouveau sur la touche sélection du type de signal ⚠️ ① pour sélectionner uniquement le signal optique :
Lors de l'actionnement de la touche de la sonnerie ⑦, aucune sonnerie ne se fait entendre. La LED de signal ④ clignote six fois en vert et bleu, puis quatre fois en vert et pour finir s'allume 10 secondes en vert.
Sélectionner la sonnerie
Le récepteur dispose de 16 sonneries différentes.
Appuyez répétitivement sur la touche sélection de la sonnerie ⏻ pour sélectionner une sonnerie.
♦ Terminez la sélection lorsque la sonnerie souhaitée retentit. L'appareil va utiliser la dernière sonnerie écoutée.
Régler le volume
Pour sélectionner le volume de sonnerie souhaité, appuyez sur la touche de réglage du volume jusqu'à ce que le volume souhaité soit réglé.
muet→silencieux→modéré→élévé→très-élévé
Montage de l'émetteur
REMARQUE
Pour le montage de l'émetteur, il vous faut un tournevis cruciforme et une perceuse avec un foret de 5 mm.
Pour le montage de l'émetteur, utilisez uniquement les vis 15 et les chevilles 14 livrées.
▶ Veillez à ce qu'aucune ligne électrique, aucune conduite d'eau ou de chauffage ne se trouve sous les emplacements de perçage prévus !
REMARQUE
▶ Les chevilles 14 fournies sont uniquement adaptées au montage dans le béton ou la pierre. Avant de procéder au montage, veuillez impérativement vérifier que l'emplacement choisi est adapté aux chevilles 14. Le matériel de montage doit toujours être adapté au lieu de montage respectif.
En cas de doute, veuillez consulter un spécialiste.
▶ Il est également possible de monter l'émetteur avec le ruban adhésif double face ⑫ sur une surface adaptée (hauteur maximale de 2 m).
♦ Choisissez un endroit adapté pour l'émetteur à proximité de votre porte d'entrée.

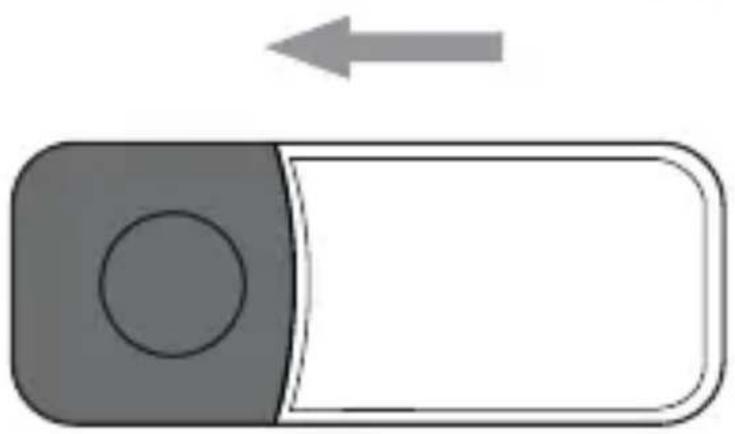

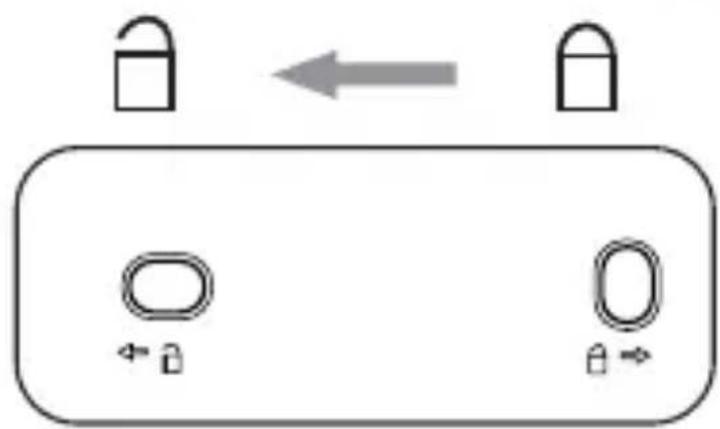

♦ Retirez le support mural 10 au dos de l'émetteur en le poussant en direction du symbole de cadenas ouvert ⏻ (voir fig. 1).
Fig. 1
♦ Marquez les positions des deux trous à percer nécessaires en tenant le support mural ⑩ sur l'emplacement de montage souhaité (hauteur maximale de 2 m). Dessinez ensuite les trous à percer à l'aide des deux œillets de suspension ⑪.
♦ Percez les deux trous avec une perceuse et un foret de 5 mm pour les chevilles 14 fournies.
Insérez les chevilles 14 à ras de la surface des deux trous percés.
♦ Vissez le support mural ⑩ avec le tournevis à l'aide des vis ⑮ jointes sur l'emplacement de montage souhaité.
Inscrivez un nom sur l'un des porte-étiquettes 13 joints. Si vous inscrivez le nom à la main sur le porte-étiquette 13, nous recommandons d'utiliser un stylo indélébile.
Sortez le couvercle du porte-étiquette ⑨ par le haut de l'émetteur et insérez votre porte-étiquette ⑧ dans l'évidement de l'émetteur.
♦ Remettez le couvercle du porte-étiquette ⑨ sur l'émetteur.
Placez l'émetteur sur le support mural 10 de manière à ce que les ergots de retenue sur le support mural 10 entrent dans les deux ouvertures au dos de l'émetteur. Glissez ensuite l'émetteur en direction de la touche de la sonnerie 7, de manière à ce que les ergots de retenue glissent dans les rails des ouvertures et que l'émetteur se retrouve fixé sur le support mural 10 (voir fig. 2).
Recyclage de l'appareil
e ci-contre, d'une poubelle
barrée sur roues, indique que l'appareil est assujetti à la directive 2012/19/EU.
Cette directive stipule que vous ne
devez pas éliminer cet appareil en fin de vie avec les ordures ménagères, mais le rapporter à des points de collecte, des centres de recyclage ou des entreprises de gestion des déchets spécialement équipés à cette fin. La batterie intégrée ne peut pas être retirée pour être recyclée.
Ce recyclage est gratuit. Respectez l'environnement et recyclez en bonne et due forme.
Renseignez-vous auprès de votre commune ou des services administratifs de votre ville pour connaître les possibilités de recyclage du produit usagé.
Le produit récyclable doit être trié ou rapporté dans un point de collecte pour être recycle.
Recyclage de l'emballage
Les matériaux d'emballage ont été sélectionnés selon des critères de respect de l'environnement, de technique d'élimination et sont de ce fait recyclables. Veuillez éliminer les matériaux d'emballage qui ne servent plus en respectant la réglementation locale.
Recyclez l'emballage d'une manière respectueuse de l'environnement. Observez le marquage sur les différents matériaux d'emballage et triez-les séparément si nécessaire. Les matériaux d'emballage sont repérés par des abréviations (a) et des numéros (b) qui ont la signification suivante : 1–7 : Plastiques, 20–22 : Papier et carton, 80–98 : Matériaux composites.
Annexe
Caractéristiques techniques
| Alimentation électrique du récepteur | 100-240 V ~ (courant alternatif) 50/60 Hz |
| Consommation électrique du récepteur | Fonctionnement : 30 mAVeille : 1,3 mA |
| Classe de protection récepteur | II /☐ (double isolation) |
| Fréquence de transmission | 433 MHz |
| Puissance d'émission | < 5 dBm |
| Portée 100 m (champ libre) | |
| Nombre de sonneries | 16 |
| Indice de protection émetteur | IPX4(Protection contre les projections d'eau de toutes directions) |
| Température de service récepteur | 0 °C à +40 °C |
| Température de service émetteur | -25 °C à +50 °C |
Remarques relatives à la déclaration de conformité
CE Cet appareil est conforme aux exigences de base et aux autres prescriptions pertinentes de la directive
RE 2014/53/EU ainsi que de la directive RoHS 2011/65/EU.
Vous pouvez télécharger la déclaration de conformité UE complète depuis https://dl.kompernass.com/373415_DOC.pdf.
Service après-vente
ServiceFrance
Tel.: 0800 919270
E-Mail: kompernass@lidl.fr
ServiceBelgique
Veuillez tenir compte du fait que l'adresse suivante n'est pas une adresse de service après-vente. Veuillez d'abord contacter le service mentionné.
