GEBRUIKSAANWIJZING STKK 16 B1 SILVERCREST

BE Beknopte gebruiksaanwijzing

CZ RADIOVÝ ZVONEK BEZ BATERIÍ

Stručný návod

PL RADIOWY DZWONEK DO DRZWI BEZBATERYJNY

Informatie bij deze beknopte

gebruiksaanwijzing 67

Gebruik in overeenstemming met bestemming . 68

Veiligheid....69

Basisveiligheidsvoorschriften ..... 6 9

Apparaatbeschrijving .....7 2

Inhoud van het pakket en

inspectie na transport .....7 3

Bediening en gebruik .....7 4

Stroomvoorziening voor ontvanger ..... 7 4

Signaal instellen 74

Beltoon selecteren 75

Volume instellen 76

Zender monteren .... 7 6

Afvoeren ....8

Apparaat afvoeren 80

Verpakking afvoeren 82

Bijlage 83

Opmerkingen over de conformiteitsverklaring .. 84

Service 85

Importeur....85

Inleiding

Informatie bij deze beknopte gebruiksaanwijzing

Bij dit document gaat het om een verkorte gedrukte versie van de volledige gebruiksaanwijzing.

PDF ONLINE www.ldr-service.com

Door de QR-code te scannen gaat u rechtstreeks naar de website van Lidl Service (www.lidl-service.com).

Daar kunt u het artikelnummer (IAN) 373415_2104 invoeren om de volledige gebruiksaanwijzing te openen en te downloaden.

⚠ WAARSCHUWING!

Neem de volledige gebruiksaanwijzing en de veiligheidsvoorschriften in acht om persoonlijke en materiële schade te voorkomen.

De beknopte gebruiksaanwijzing maakt deel uit van dit product. Lees alle bedienings- en veiligheidsvoorschriften voordat u het product in gebruik

neemt. Bewaar de beknopte gebruiksaanwijzing zorgvuldig en geef alle documenten mee als u het product overdraagt aan een derde.

Gebruik in overeenstemming met bestemming

Dit product wordt gebruikt als radiografisch deur- belsysteem voor draadloos signaleren van bezoek en maakt zodoende het gebruik van een deurbel zonder bedrading mogelijk. Een ander of verder- gaand gebruik geldt als niet in overeenstemming met de bestemming.

Het apparaat is niet bedoeld voor gebruik in commerciële of industriele omgevingen.

De fabrikant aanvaardt geen aansprakelijkheid voor schade als gevolg van gebruik dat niet in overeenstemming is met de bestemming, onvakkundige reparaties, veranderingen die zonder toestemming zijn uitgevoerd of gebruik van niet-toegestane vervangingsonderdelen. Het risico is uitsluitend voor de gebruiker.

Veiligheid

Dit hoofdstuk bevat belangrijke veiligheidsvoorschriften voor de omgang met het apparaat. Dit apparaat voldoet aan de wettelijke veiligheids-voorschriften. Een verkeerd gebruik kan leiden tot persoonlijk letsel en materiële schade.

Basisveiligheidsvoorschriften

- Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar en door personen met beperkte fysieke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring of kennis, mits ze onder toezicht staan of over het veilige gebruik van het apparaat zijn geïnformeerd en de daaruit resulterende gevaren hebben begrepen. Kinderen mogen niet met het apparaat spelen. Kinderen mogen zonder toezicht geen reiniging en gebruikersonderhoud uitvoeren.

■ De stekker dient voor het loskoppelen van apparaat van de netstroom, en moet op elk moment ongehinderd bereikbaar zijn.

■ Plaats geen bronnen van open vuur, bijv. brandende kaarsen, op het apparaat.

■ Controleer het apparaat vóór gebruik op zichtbare schade aan de buitenzijde. Gebruik geen apparaat dat beschadigd of gevallen is.

Stel het apparaat niet bloot aan rechtstreeks zonlicht of hoge temperaturen. Het kan namelijk oververhit raken en onherstelbaar beschadigd raken.

Stel de ontvanger niet bloot aan spat- en of druipwater en zet geen voorwerpen gevuld met vloeistof, zoals vazen of open drankjes op of naast de ontvanger.

⚠️ Waarschuwing voor elektrische spanning!

Open nooit de behuizing van de ontvanger. In het apparaat bevinden zich geen onderdelen die de gebruiker zelf kan onderhouden of vervangen.

■ Probeer niet zelf het apparaat om te bouwen of te modificeren.

Laat reparaties aan het apparaat alleen uitvoeren door geautoriseerde vakbedrijven of door de klantenservice. Ondeskundige reparaties kunnen de gebruiker in gevaar brengen. Bovendien vervalt dan de garantie.

Haal de stekker van het apparaat onmiddellijk uit het stopcontact als u een brandlucht of rookontwikkeling constateert. Laat het apparaat door een gekwalificeerd technicus nakijken voordat u het opnieuw gebruikt.

GEVAAR

▶ Verpakkingsmateriaal is geen speelgoed! Houd alle verpakkingsmaterialen uit de buurt van kinderen.

Er bestaat verstikkingsgevaar!

OPMERKING

▶ Om het product tussen 50 en 60 Hz te schakelen, is geen tussenkomst van de gebruiker vereist. Het product past zich zowel voor 50 Hz als voor 60 Hz aan.

Apparaatbeschrijving

(afbeeldingen: zie uitvouwpagina)

Afbeelding A: Ontvanger

① Toets Signaalkeuze (optisch signaal/akoestisch en optisch signaal/synchronisatie)

② Toets Beltoonkeuze ♪

③ Toets Volume 🎯

4 Signaal-led

5 Stekker

6 Luidspreker

Afbeelding B: Zender

⑦ Belknop

8 Naamplaatje

9 Afdekking naamplaatje

10 Wandhouder

⑪ Ophangogen (voor wandmontage)

Afbeelding C: accessoires

⑫ Dubbelzijdig plakband
13 Naamplaatje
14 Pluggen
15 Schroef

Inhoud van het pakket en inspectie na transport

Het pakket bestaat uit de volgende onderdelen (afbeeldingen: zie uitvouwpagina):

• 1 x ontvanger
• 1 x zender
• 3 x naamplaatje
• 2 x pluggen
• 2 x schroeven
  • 1 x dubbelzijdig plakband
• Deze beknopte gebruiksaanwijzing

Haal alle onderdelen van het product uit de verpakking en verwijder alle verpakkingsmateriaal.

◆ Controleer of het pakket compleet is en of er geen sprake is van zichtbare schade.

Neem contact op met de Service-Hotline (zie het hoofdstuk Service) als het pakket niet compleet is, of indien er sprake is van schade door gebrekkige verpakking of transport.

Bediening en gebruik

Stroomvoorziening voor ontvanger

De ontvanger wordt van stroom voorzien door aan- sluiting op een volgens de voorschriften geïnstal- leerd stopcontact en heeft geen batterijen nodig.

Signaal instellen

De ontvanger kan de ontvangst van een deurbel- signaal zowel akoestisch als optisch ofwel alleen optisch aangeven.

Druk op de toets Signaalkeuze ⚙ 1 om het akoestische en optische signaal te selecteren: Wanneer op de belknop ⑦ wordt gedrukt, klinkt een beltoon en de signaal-led ④ knippert wit.

Druk nogmaals op de toets Signaalkeuze om alleen het optische signaal te selecteren: Bij drukken op de beltoets ⑦ klinkt er geen beltoon. In plaats daarvan knippert de signaal-led zes keer groen en blauw, dan vier keer groen, waarna hij nog 10 seconden continu groen blijft branden.

Beltoon selecteren

De ontvanger heeft 16 verschillende beltonen.

Druk herhaald op de toets Beltoonkeuze om een beltoon te selecteren.

Als de gewenste beltoon weerklinkt, stopt u met selecteren. Het apparaat zal de laatst afgespeelde beltoon gebruiken.

Volume instellen

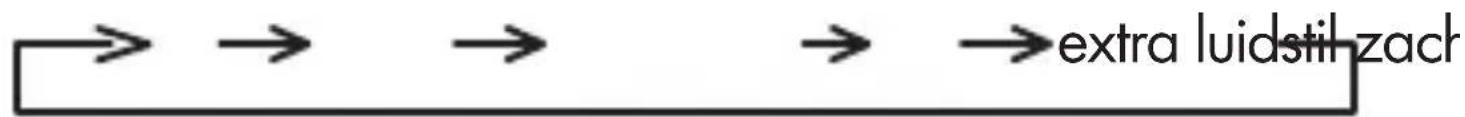

Druk herhaaldelijk op de toets Volume 🎯 ③ tot de beltoon met het gewenste volume weerklinkt.

Zender monteren

OPMERKING

▶ Voor de montage van de zender hebt u een kruiskopschroevendraaier en een boormachine met een boortje van 5 mm nodig.
▶ Gebruik voor de montage van de zender alleen de meegeleverde schroeven 15 en pluggen 14.
▶ Controleer of er op de plaats waar u wilt boren, elektriciteitsleidingen, waterleidingen of verwarmingsbuizen door de wand lopen!

OPMERKING

De meegeleverdepluggen 14 zijn alleen geschikt voor bevestiging in beton of steen. Controleer voor de montage beslist eerst of de bevestigingsplaats geschikt is voor depluggen 14. Het montagemateriaal dat u gebruikt, moet altijd passend zijn voor de bevestigingsplaats. Vraag bij twijfel een vakman om advies.

▶ De zender kan ook met het dubbelzijdige plakband ⑫ op een geschikt oppervlak (max. 2 m hoog) worden bevestigd.

Kies een geschikte locatie voor de zender nabij uw huisdeur.

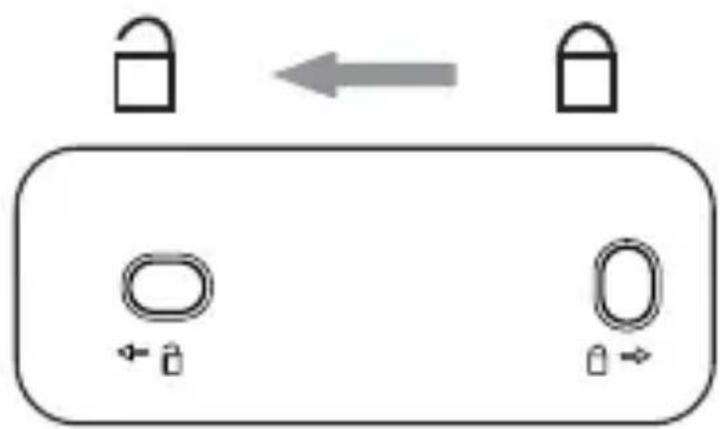

♦ Schuif de wandhouder 10 van de achterkant van de zender in de richting van het pictogram van een open hangslot Ⓜ (zie afb. 1).

Afb. 1

Houd de wandhouder 10 op de positie voor de twee benodigde boorgaten tegen de muur (max. 2 m hoog). Teken met behulp van de beide ophangogen 11 de beide boorgaten op de muur.
- Boor met de boormachine met een 5 mm boortje de beide gaten voor de meegeleverde pluggen 14.

♦ Steek de pluggen 14 stevig in de beide boorgaten.
♦ Schroef met de schroevendraaier de wandhouder 10 met behulp van de meegeleverde schroeven 15 aan de muur.
♦ Beschrijf een van de meegeleverde naamplaatjes 13. Als u het naamplaatje 13 met de hand beschrijft, kunt u het beste een watervaste stift gebruiken.
Haal de afdekking van het naamplaatje ⑨ naar boven toe van de zender af en plaats uw naamplaatje ⑧ in de uitsparing van de zender.
Bevestig de afdekking van het naamplaatje 9 weer op de zender.

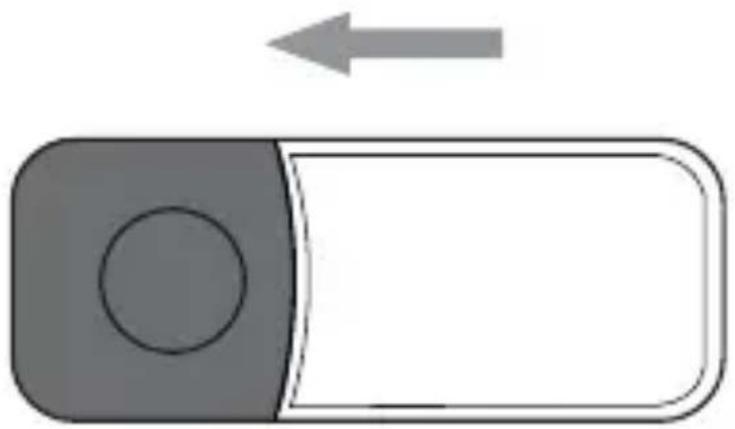

Plaats de zender zodanig op de wandhouder ⑩ dat de borglippen van de wandhouder ⑩ in de beide uitsparingen klikken op de achterkant van de zender. Schuif de zender in de richting van de belknop ⑦ zodat de borglippen in de gleuven van de openingen glijden en de zender stevig op de wandhouder ⑩ zit zie afb. 2).

gram hiernaast met een doorgekruiste vuilnisbak geeft aan dat dit apparaat is onderworpen aan de Richtlijn 2012/19/EU. Deze richtlijn stelt dat u dit apparaat aan het einde

van zijn levensduur niet met het normale huisvuil mag afvoeren, maar moet inleveren bij speciaal hiervoor bestemde inzamelpunten, milieuparken of afvalverwerkingsbedrijven. De geïntegreerde accu kan niet worden verwijderd voor afzonderlijke afvalverwerking.

Dit afvoeren is voor u kosteloos. Spaar het milieu en voer producten op een voor het milieu verantwoorde manier af.

Informatie over mogelijkheden voor het afvoeren van het afgedankte product krijgt u bij uw gemeentereiniging.

Het product is recycleerbaar; er is een uitgebreide producentenverantwoorde- lijkheid op van toepassing en het afval wordt gescheiden ingezameld.

Verpakking afvoeren

De verpakkingsmaterialen zijn niet schadelijk voor het milieu. Ze zijn gekozen op grond van hun milieuvriendelijkheid en zijn recyclebaar.

Voer niet meer benodigde verpakkings- materialen af conform de plaatselijk geldende voorschriften.

b a

Voer de verpakking af overeenkomstig de milieuvoorschriften. Let op de aanduiding op de verschillende verpakkingsmaterialen en voer ze zo nodig gescheiden af.

De verpakkingsmaterialen zijn voorzien van afkortingen (a) en cijfers (b) met de volgende betekenis:

1-7: kunststoffen, 20-22: papier en karton, 80-98: composietmaterialen.

Bijlage

Technische gegevens

Stroomvoorziening voor ontvanger	100-240 V ~ (wissel-stroom), 50/60 Hz
Opgenomen ver-mogen ontvanger	Tijdens het gebruik: 30 mAStand-by: 1,3 mA
Beschermingsklasse ontvanger	II/ (dubbel geïsoleerd)
Zendfrequentie 433 MHz
Zendvermogen < 5 dBm
Bereik 100 m (in vrije ruimte)
Aantal beltonen 16
Beschermingsklasse zender	IPX4(bescherming tegen spat-water uit alle richtingen)
Bedrijfstemperatuur ontvanger	0 °C tot +40 °C
Bedrijfstemperatuur zender	-25 °C tot +50 °C

Opmerkingen over de conformiteits-verklaring

CE Dit apparaat voldoet aan de fundamen- tele eisen en de andere relevante voorschriften van de RE-richtlijn

2014/53/EU en de RoHS-richtlijn 2011/65/EU.

U kunt de volledige EU-conformiteitsverklaring downloaden op

Let op: het volgende adres is geen serviceadres. Neem eerst contact op met het opgegeven ser- viceadres.
