BRUGSANVISNING STKK 16 B1 SILVERCREST

Informationer til denne kvikvejledning ..... 1 7 3

Grundlæggende sikkerheds anvisninger ..... 1 7 5

Beskrivelse af produktet ..... 178

Pakkens indhold og transporteftersyn ....

Betjening og funktion ..... 1 8 0

Spændingsforsyning modtager ..... 1 8 0

Indstilling af signaltype ..... 1 8 0

Valg af ringetone 181

Indstilling af lydstyrke ..... 1 8 2

Montering af sender ..... 1 8 2

Bortskaffelse 186
Bortskaffelse af produktet ..... 1 8 6
Bortskaffelse af emballage ..... 1 8 7
Bilag 188
Tekniske data 188
Oplysninger om
overensstemmelseserklæringen ..... 1 8 9
Service 190
Importør 19

Introduktion

Informationer til denne kvikvejledning

Dette dokument er en forkortet, trykt udgave af den komplette betjeningsvejledning.

PDF ONLINE www.ldrservice.com

Ved at scanne denne QR-kode kommer du direkte til Lidl-service-siden (www.lidl-service.com) og kan åbne og downloade den komplette betjeningsvejledning ved at indtaste varenummeret (IAN) 373415_2104.

ADVARSEL!

Læs og overhold den komplette betjeningsvejledning og sikkerhedsanvisningerne, så farer og materielle skader undgås.

Kvikvejledningen er en del af dette produkt. Du bør sætte dig ind i alle produktets betjenings- og sikkerhedsanvisninger før brug. Opbevar kvikvejledningen omhyggeligt og lad den følge med, hvis produktet gives videre til andre.

Anvendelsesområde

Dette produkt bruges som dørklokkesystem for trådløs påringning og giver dermed mulighed for et dørklokkesystem uden ledninger. Enhver anden form for anvendelse betragtes som ikke-forskriftsmæssig.

Produktet er ikke beregnet til erhvervsmæssige eller industrielle områder.

Krav af en hvilken som helst art på grund af skader, som er opstået ved ikke-forskriftsmæssig anvendelse, forkert udførte reparationer, ikke-tilladte ændringer eller anvendelse af ikke-tilladte reservedele, er udelukkede. Denne risiko påhviler brugeren alene.

Sikkerhed

Dette kapitel indeholder vigtige sikkerhedsanvisninger vedrørende brug af produktet. Dette produkt overholder de foreskrevne sikkerhedsbestemmelser. Forkert anvendelse kan føre til personskader og materielle skader.

Grundlæggende sikkerheds- anvisninger

■ Dette produkt kan bruges af børn fra 8 år og derover og af personer med nedsatte fysiske, motoriske eller mentale evner eller manglende erfaring og/eller viden, hvis de er under opsyn eller undervises i sikker brug af produktet og de farer, der kan være forbundet med det. Børn må ikke lege med produktet. Rengøring og brugervedligeholdelse må ikke udføres af børn uden opsyn.

Strømstikket bruges som frakoblingsanordning til lysnettet og skal altid være frit tilgængeligt.

■ Stil ikke levende ild som f.eks. tændte stearinlys på produktet.

■ Kontrollér produktet for udvendige, synlige skader før brug. Brug ikke produktet, hvis det er beskadiget eller har været tabt på gulvet.

■ Udsæt ikke produktet for direkte sollys eller høje temperaturer. Ellers kan det overophedes og gå i stykker, så det ikke længere kan repareres.

Udsæt ikke modtageren for vandsprøjt og/eller dråber, og stil ikke genstande fyldt med vand eller drikkevarer på eller ved siden af modtageren.

■ Advarsel mod elektrisk spænding! Åbn aldrig modtagerens kabinet. Der er ikke dele inden i produktet, som kan udskiftes, eller som skal vedligeholdes af brugeren.

■ Produktet må ikke ændres eller ombygges.

Produktet må udelukkende repareres af autorise-rede specialforretninger eller kundeservice. Forkert udførte reparationer kan medføre fare for brugeren. Desuden bortfalder alle garanti-krav.

Tag straks produktets stik ud af stikkontakten, hvis du opdager brand eller røgudvikling. Lad en kvalificeret reparatør efterse produktet, før det anvendes igen.

FARE

▶ Emballeringsmaterialer er ikke legetøj! Hold alle emballeringsmaterialer væk fra børn. Der er fare for kvælning!

BEMÄRK

▶ Brugeren behøver ikke foretage sig noget for at omstille produktet fra 50 til 60 Hz eller omvendt. Produktet tilpasser sig både til 50 og til 60 Hz.

Beskrivelse af produktet

(Se billederne på klap-ud-siden)

Figur A: Modtager

① Knappen signaltypevalg (optisk signal/akustisk og optisk signal/synkronisering)
② Knappen ringtonevalg ♪
③ Knappen lydstyrkeregulering
4 Signal-LED
5 Strømstik
6 Højttaler

Figur B: Sender

⑦ Ringeknap
8 Navneskilt
⑨ Afdækning til navneskilt
10 Vægbeslag

⑪ Ophængningsøje (til vægmontering)

Figur C: Tilbehør

12 Dobbeltklæbende tape
13 Navneskilt
14 Dyvler
15 Skruer

Pakkens indhold og transporteftersyn

De leverede dele består af følgende komponenter (se billeder på klap-ud-siden):

• 1 x modtager
• 1 x sender
• 3 x navneskilte
• 2 x dyvler
• 2 x skruer
  • 1 x dobbeltklæbende tape
• Denne kvikvejledning

◆ Tag alle produktets dele ud af emballagen, og fjern alt emballeringsmateriale.

Hvis der mangler dele, eller hvis nogle af delene er defekte på grund af mangelfuld emballage eller på grund af transporten, bedes du henvende dig til service-hotline (se kapitlet Service).

Betjening og funktion

Spændingsforsyning modtager

Modtageren sættes i en forskriftsmæssigt installeret stikkontakt, og den behøver ikke batterier.

Indstilling af signaltype

Modtageren kan enten vise modtagelsen af et dørklokkesignal akustisk og optisk eller kun optisk.

Tryk på knappen signaltypevalg ① for at vælge det akustiske og optiske signal: Ved aktivering af ringeknappen ⑦ høres der en ringetone, og signal-LED'en ④ blinker hvidt.

Tryk én gang til på knappen signaltypevalg ① for at vælge det optiske signal alene: Ved aktivering af ringeknappen ⑦, høres der ingen ringetone. I stedet blinker signal-LED'en ④ seks gange grønt og blåt, derefter fire gange grønt, og til sidst lyser den grønt i 10 sekunder.

Valg af ringetone

Modtageren har 16 forskellige ringetoner.

♦ Tryk gentagne gange på knappen ringetone-valg ♪ ② for at vælge en ringetone.
Når den ønskede ringetone høres, afslutter du udvælgelsesproceduren. Produktet anvender den sidst afspillede ringetone ved betjening.

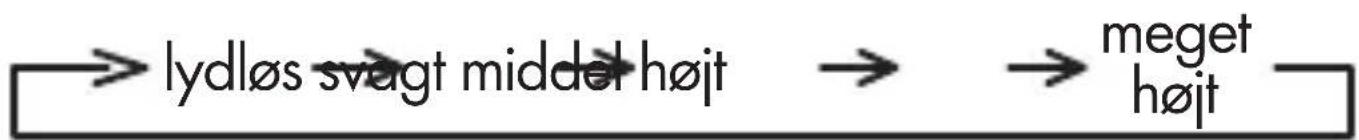

Indstilling af lydstyrke

For at vælge den ønskede lydstyrke på ringesignalet skal du trykke på knappen lydstyrkeregulering 📁, indtil den ønskede lydstyrke er opnået.

Montering af sender

BEMARK

• Til montering af senderen skal du bruge en stjerneskruetrækker og en boremaskine med et 5 mm bor.
  Brug kun de medfølgende skruer 15 og dyvler 14 til montering af senderen.
• Kontrollér at der ikke er installeret elektriske ledninger, vand- eller varmerør på det tiltænkte borested!

BEMARK

De medfølgendøyvler 14 er kun beregnet til fastgørelse i beton eller sten. Kontrollér altid før monteringen, om monteringsstedet er egnet til dyvlerne 14. Det anvendte monteringsmateriale skal altid være egnet til det aktuelle monteringssted.

Spørg eventuelt en fagmand til råds.

Som alternativ kan senderen også monteres med det dobbeltklæbende tape 12 på en egnet overflade (maks. højde 2 m).

♦ Vælg en egnet plads til senderen i nærheden af yderdøren.

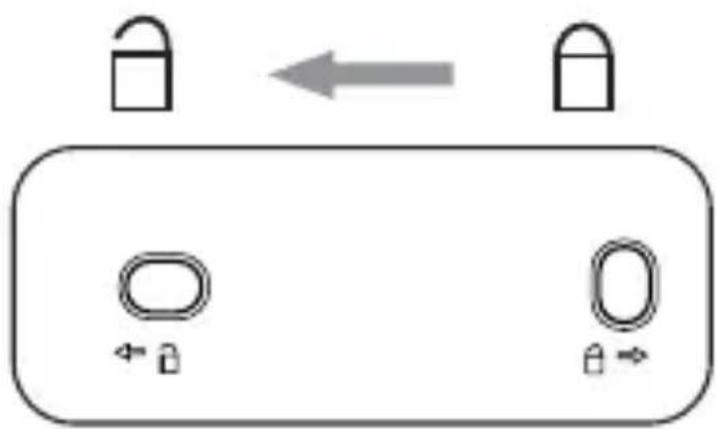

Fjern vægbeslaget 10 på bagsiden af senderen ved at skyde dette i retning mod symbolet med den åbne hængelås (se fig. 1).

Fig. 1

Markér de to borehullers position ved at holde vægbeslaget ⑩ op mod det ønskede montagested (maks. højde 2 m). Afmærk derefter borehullerne ved hjælp af de to ophængning-søjer ⑪.

♦ Bor de to huller med boremaskinen og et 5 mm bor til de medfølgende dyvler 14.

Sæt dyvlerne 14 i de to borehuller.
Med skruetrækkeren skrues vægbeslaget 10 fast på montagestedet ved hjælp af de medfølgende skruer 15.
♦ Skriv navn på et af de vedlagte navneskilte 13. Hvis du skriver i hånden på navneskiltet 13, anbefaler vi et skriveredskab med vandfast skrift.

Træk afdækningen til navneskiltet ⑨ opad og af senderen, og læg navneskiltet ⑧ ind i senderens udskæring.
Sæt afdækningen til navneskiltet ⑨ tilbage på senderen igen.

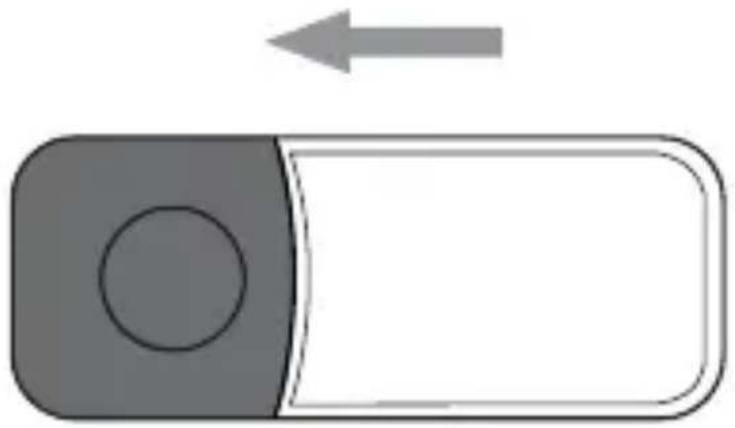

Sæt senderen på vægbeslaget 10 således, at holdefligene på vægbeslaget 10 stikker ind i de to åbninger på bagsiden af senderen. Tryk så senderen i retning mod ringeknappen 7 således, at holdefligene glider ind i åbningens skinner, og senderen sidder fast på vægbeslaget 10 (se fig. 2).

Bortskaffelse af produktet

Det viste

symbol med den overstregede affaldscontainer på hjul viser, at dette produkt er underlagt direktivet 2012/19/EU. Dette direktiv angiver, at produktet ikke må bortskaffes med det normale husholdningsaffald, när dets brugstid er slut, men skal afleveres på specielt indrettede indsamlingssteder, genbrugspladser eller bortskaffelsesvirksomheder. Det integrerede batteri kan ikke afmonteres til bortskaffelse.

Denne bortskaffelse er gratis for dig. Skån miljøet, og bortskaf produktet korrekt.

Du kan få oplysninger hos kommunen om bortskaffelse af udtjente produkter.

Produktet kan genbruges, er underlagt udvidet producentansvar og indsamles separat.

Bortskaffelse af emballage

Bortskaf emballagematerialer, du ikke skal bruge mere, efter de lokalt gældende forskrifter.

b a

Bortskaf emballagen miljøvenligt. Vær opmærksom på mærkningen af de forskellige emballagematerialer, og aflevér dem sorteret til bortskaffelse.

Emballagematerialerne er mærket med forkortelserne (a) og tallene (b) med følgende betydning:

1-7: Plast, 20-22: Papir og pap, 80-98: Kompositmaterialer.

Bilag

Tekniske data

Spændingsforsy-ning modtager	100-240 V ~ (veksel-strøm), 50/60 Hz
Strømforbrug modtager	Drift: 30 mA Standby: 1,3 mA
Beskyttelsesklasse modtager	II/☐ (dobbeltisoleret)
Sendefrekvens 433 MHz
Sendeeffekt < 5 dBm
Rækkevidde 100 m (åbent rum)
Antal ringetoner 16
Kapslingsklasse sender	IPX4(Beskyttelse mod vandsprøjt fra alle retninger)
Driftstemperatur modtager	0 °C til +40 °C
Driftstemperatur sender	-25 °C til +50 °C

Oplysninger om overensstemmelses- erklæringen

CE Dette produkt stemmer overens med de grundlæggende krav og øvrige relevante forskrifter i RE-direktivet

2014/53/EU og RoHS-direktivet 2011/65/EU.

Den komplette EU-overensstemmelseserklæring kan downloades på

www.kompernass.com/support/373415_DOC.pdf.

Service

ServiceDanmark

Tel.: [phone]

E-Mail: [e-mail]

IAN 373415_2104

Importør

Bemærk at den efterfølgende adresse ikke er en serviceadresse. Kontakt først det nævnte servicested.
