MODE D'EMPLOI GR-MG52 Gymrex
Caractéristiques techniques
| Descriptionparamètre | Valeurparamètre |
| Nom du produit | BANC DE MUSCULATION COMPLET – INCLINÉ |
| Modèle | GR-MG52 |
| Dimensions (Largeur /Profondeur / Hauteur)[mm] | 1500x1240x1410 |
| Poids de la machine [kg] | 97 |
| Poids maximum (utilisateur +poids d'entraînement) [kg] | 265 |
| Plage de taille de l'utilisateur[cm] | jusqu'à 185 |
| Classe de l'appareil | SC |
1. Description générale
Ce mode d'emploi a pour but de vous aider à utiliser l'appareil en sécurité et de manière fiable. Le produit est conçu et fabriqué strictement selon les indications techniques, en utilisant les dernières technologies et composants, et en maintenant les normes de qualité les plus élevées.
AVANT DE COMMENCER À TRAVAILLER VEUILLEZ LIRE ET COMPRENDRE CES INSTRUCTIONS.
Afin d'assurer un fonctionnement durable et fiable de l'appareil, il est nécessaire de veiller à son bon fonctionnement et à sa maintenance conformément aux directives contenues dans ce manuel. Les données techniques et les spécifications de ce manuel sont à jour. Le fabricant se réserve le droit d'apporter des modifications liées afin d'en augmenter la qualité. Compte tenu du progrès technique et de la possibilité de réduire le bruit, l'appareil a été conçu et construit de telle sorte que le risque résultant des émissions sonores soit limité au niveau le plus bas.
Explication des symboles
Avant utilisation, assurez-vous de lire les instructions.
ATTENTION ! Les illustrations de ce manuel sont fournies à titre indicatif ment et peuvent différer dans certains détails du produit réel.
Le manuel d'origine est la version allemande du manuel. Les autres versions linguistiques sont des traductions de l'allemand.
2. Sécurité d'utilisation
ATTENTION ! Lisez tous les avertissements de sécurité et toutes les instructions.
Le non-respect des avertissements et des instructions peut entraîner des blessures graves ou la mort.
Le terme « appareil » ou « produit » dans les avertissements et dans la description du manuel fait référence au BANC DE MUSCULATION COMPLET – INCLINÉ.
2.1. Sécurité
a) En cas de doutes concernant le bon fonctionnement de l'appareil ou d'éventuels dommages, contactez le service client du fabricant.
b) Le produit ne peut être réparé que par le service client du fabricant. Ne faites pas de réparations vous-même !
c) Conservez le mode d'emploi pour référence future. Si l'appareil est confié à des tiers, le mode d'emploi doit également leur être remis avec celui-ci.
d) Les éléments d'emballage et les petits éléments d'assemblage doivent être tenus hors de portée des enfants.
e) Gardez l'appareil hors de portée des enfants et des animaux domestiques.
2.2. Sécurité personnelle
a) Ne portez pas de vêtements amples ni de bijoux. Gardez vos cheveux, vos vêtements et vos gants éloignés des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent être happés par les pièces mobiles.
b) Lors du transport et du déplacement de l'appareil depuis son lieu de stockage jusqu'à son lieu d'utilisation, tenez compte des principes de santé et de sécurité au travail dans les transports manuels en vigueur dans le pays où les appareils sont utilisés.
c) Nettoyez régulièrement l'appareil pour éviter une accumulation permanente de saleté.
d) Il est interdit de modifier la construction de l'appareil afin de modifier ses paramètres ou sa construction.
e) Tenez l'appareil éloigné des sources de feu et de chaleur.
f) L'équipement d'entraînement ne peut être utilisé que dans des zones dont l'accès est soigneusement contrôlé par le propriétaire.
g) L'équipement d'entraînement ne peut être utilisé que dans des lieux surveillés par d'autres personnes.
h) Les enfants et les personnes dont les fonctions psychiques, sensorielles et mentales sont réduites doivent être tenus à l'écart de l'équipement.
i) Des risques pour la santé peuvent découler d'un entraînement inapproprié ou excessif, consultez votre entraîneur pour sélectionner la bonne méthode d'exercice et la bonne charge.
j) Avant utilisation, vérifiez que tous les éléments de fixation du poids ne gênent pas l'exercice et que tous les réglages sont correctement réglés.
k) Gardez le produit en bon état de fonctionnement. Avant chaque utilisation, vérifiez qu'il n'y a pas de dommages généraux ou liés aux pièces mobiles (fissures des pièces et composants ou toute autre condition pouvant affecter le fonctionnement sûr de l'appareil). En cas de dommage, faites réparer l'appareil avant utilisation.
I) Ne dépassez pas la charge maximale du produit. Le dépassement du poids maximal de l'utilisateur ou de la charge d'exercice peut endommager le produit ou causer des blessures graves.
m) Le produit ne doit être utilisé qu'à l'intérieur. Le produit ne doit pas être exposé à l'humidité.
n) Il est recommandé de faire de l'exercice sous la supervision d'un entraîneur professionnel.
o) Avant de commencer l'exercice, assurez-vous qu'aucun élément de réglage du produit ne dépasse sur le chemin de la personne qui s'entraîne.
p) Echauffez-vous toujours avant d'utiliser la machine.
q) Si vous ressentez des symptômes de gène pendant l'exercice, par exemple des douleurs thoraciques, des étourdissements, un essoufflement, etc., arrêtez immédiatement l'entraînement et consultez votre médecin.
r) Placez l'appareil sur une surface stable, sèche et plane en veillant à garder une distance minimale de 0,6 m d'espace libre autour de celui-ci.
s) Avant de commencer l'exercice, consultez un médecin pour déterminer votre état de santé.
ATTENTION ! Malgré le fait que l'appareil ait été conçu pour être sûr, dispose de moyens de protection adéquats et malgré l'utilisation d'éléments de sécurité supplémentaires pour l'utilisateur, il existe toujours un faible risque d'accident ou de blessure lors de l'utilisation de l'appareil. Il est recommandé de faire preuve de prudence et de bon sens lors de son utilisation.
3. Règles d'utilisation
L'appareil est utilisé pour effectuer un entraînement physique de diverses parties du corps à l'aide d'exercices appropriés.
Le produit est destiné à être utilisé dans des clubs de fitness professionnels, des gymnases, des copropriétés, etc.
L'utilisateur est responsable de tout dommage résultant d'une utilisation non conforme du produit.

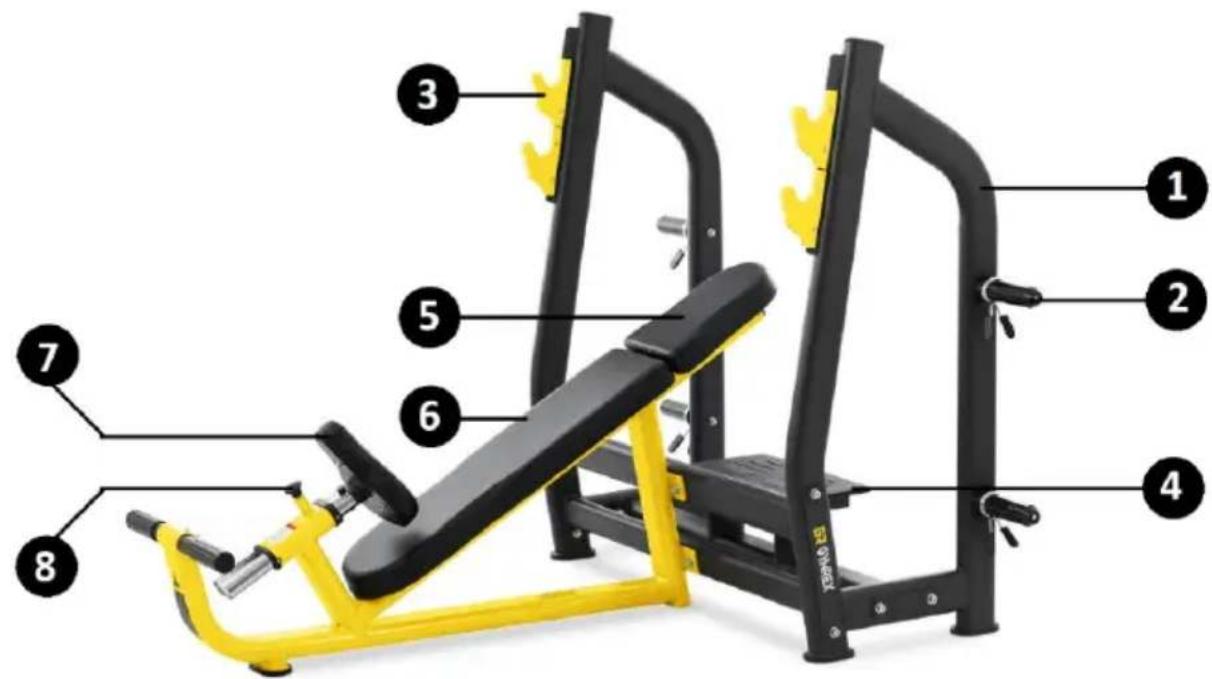

3.1. Description de l'appareil
1 - Grille
2 - Support de charge
3 - Porte-haltères
4 - Plate-forme
5 - Appui-tête
6 - Dossier
7 - Siège
8 - Réglage de la hauteur du siège
3.2. Préparation au travail
PLACEMENT DE L'APPAREIL
L'appareil doit toujours être utilisé sur une surface plane, stable, propre, ignifuge et sèche et hors de portée des enfants et des personnes ayant des fonctions psychiques, sensorielles et mentales réduites. Il convient de maintenir une distance minimale de 0,6 m d'espace libre autour de l'appareil.
ASSEMBLAGE DE L'APPAREIL
Afin d'assembler correctement l'appareil, préparez et utilisez les outils suivants :
- Clé M6
- Deux clés 13/16"
- Deux clés 17/19"
Installez l'appareil dans l'ordre indiqué ci-dessous. Avant de commencer le montage, il est recommandé de regrouper les éléments.
Éléments de montage de la structure :
| Représentation | Nom | Dimension | Quantité | |
 | Vis d'assemblage à six pans creux | M12x80 | 10 | |
 | Vis d'assemblage à six pans creux | M12x70 | 2 | |
 | Rondelle | M12 | 24 | |
 | Plaque de renforcement | 180x50 | 4 | |
 | Plaque de renforcement | 365x60 | 2 | |
 | Écrou | M12 | 12 | |
 | Rondelle | M10 | 4 | |
 | Écrou | M10 | 4 | |
 | Vis d'assemblage à six pans creux | M8x20 | 11 | |
 | Rondelle | M8 | 11 | |

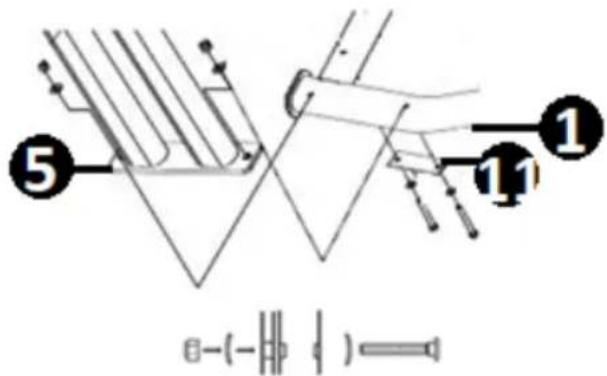

a) Insérez le connecteur de stabilisation inférieur (5) entre les cadres latéraux de l'appareil (1, 2). Placez la plaque de renfort 365x60 (11) sur le côté extérieur du cadre droit (1). Alignez les centres des trous du connecteur, du cadre et de la plaque. Fixez les structures à l'aide de boulons M12x80, de rondelles M12 et d'écrous M12. Faites glisser la rondelle sur le boulon de montage. Passez-la depuis l'extérieur du cadre à travers les axes des trous. Fixez depuis l'intérieur avec une rondelle et un écrou.
L'assemblage du cadre gauche (2) avec le connecteur (5) est similaire.


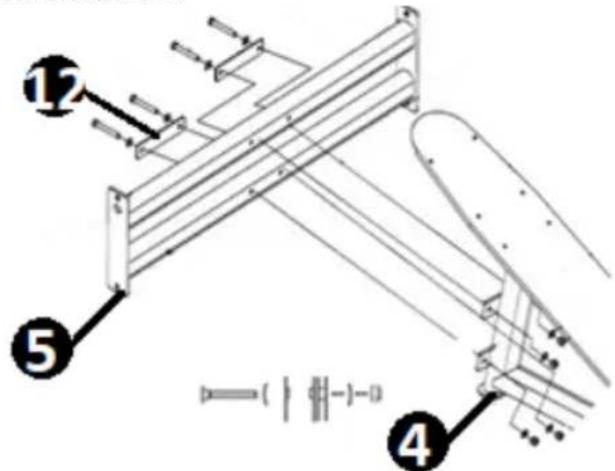

Fixez le cadre principal de l'appareil (4) au lien de stabilisation inférieur (5). Pour ce faire, alignez les axes des trous du châssis principal et du connecteur au niveau du joint. Positionner la plaque de renfort 180x50 (12) depuis l'extérieur. Fixez le joint supérieur avec des boulons M12x80, des rondelles M12 et des écrous M12. Faites glisser la rondelle sur le boulon de montage. Passez-la depuis l'extérieur du cadre à travers les axes des trous. Fixez depuis l'intérieur avec une rondelle et un écrou. Fixez la connexion inférieure avec des boulons M12x70, des rondelles M12 et des écrous M12. Lors de la fixation, procédez de la même manière.
c) Insérer la poignée de transport de l'appareil (13) dans l'axe de l'ouverture du châssis principal.
ÉTAPE II

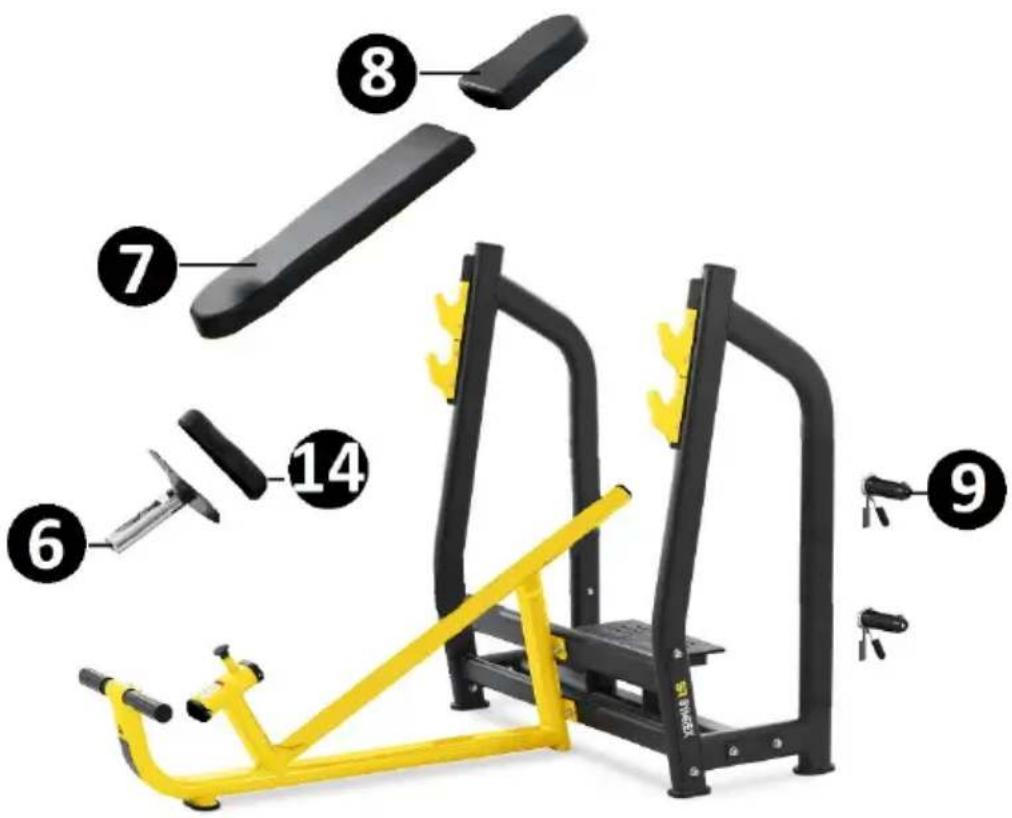

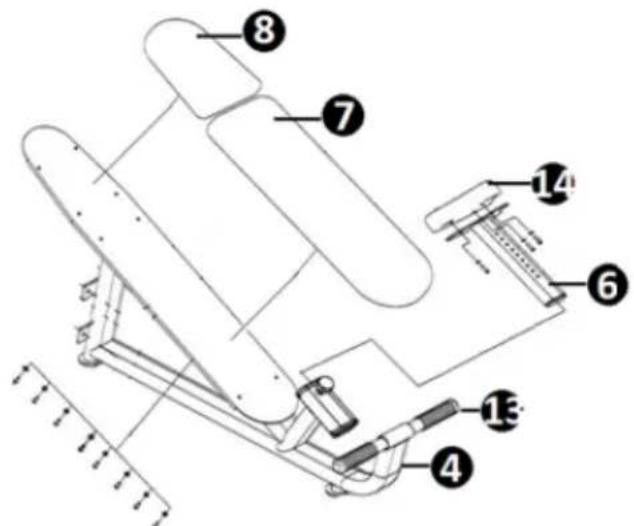

a) Placez l'appui-tête (8) et le dossier (7) sur le châssis principal de l'appareil. Placer le siège (14) sur le support de l'appareil (6). Alignez les axes des trous de montage. Bloquez la structure par le bas à l'aide de boulons M8x25 et de rondelles M8.
b) Glisser le support d'appareil (6) dans l'axe de l'ouverture du cadre principal. Verrouillez-le avec le verrou de réglage.
c) Fixez les supports de charge (9) aux cadres latéraux de l'appareil. Faites passer la goupille du support à travers l'axe de l'ouverture du cadre. Fixez avec la
rondelle M10 et l'écrou M10 depuis l'extérieur. Répétez l'assemblage pour tous les supports.
Toutes les connexions de l'appareil doivent être correctement fixées et serrées. Après avoir effectué les activités d'assemblage données, vous pouvez commencer à travailler avec l'appareil.
Avant chaque utilisation, ajustez la hauteur du siège selon vos préférences. La hauteur de l'appareil est ajustée en relâchant le verrou de réglage et en faisant glisser ou en faisant glisser le support. Après avoir déterminé la hauteur de travail souhaitée, le support doit être verrouillé en insérant le verrou de réglage dans un trou donné.
ATTENTION ! Après chaque réglage, n'oubliez pas de vérifier que le verrou de réglage est bien en place.
3.3. Nettoyage et entretien
a) Après chaque nettoyage, séchez tous les composants avant de réutiliser l'appareil.
b) Rangez l'appareil dans un endroit frais et sec, à l'abri de l'humidité et de la lumière directe du soleil.
c) Il est interdit de pulvériser l'appareil avec un jet d'eau ou d'immerger l'appareil dans l'eau.
d) Des inspections régulières de l'appareil doivent être effectuées afin de vérifier son état technique et la présence d'éventuels dommages.
e) Utilisez un chiffon doux pour le nettoyage.
f) N'utilisez pas d'objets pointus et/ou métalliques (par exemple une brosse métallique ou une spatule métallique) pour le nettoyage car ils pourraient endommager la surface du matériau à partir duquel l'appareil est fabriqué.
g) Ne nettoyez pas l'appareil avec des substances acides, des agents médicaux, des diluants, du carburant, des huiles ou d'autres produits chimiques, cela pourrait endommager l'appareil.
h) Chaque jour avant de commencer à travailler avec l'appareil, vérifiez les fixations.
i) Chaque jour, avant de commencer à travailler avec l'appareil, vérifiez la stabilité du dossier et du siège montés.
j) Il est recommandé de vérifier la stabilité du montage de l'appareil une fois par semaine.
À la fin de sa vie utile, ce produit ne doit pas être jeté avec les déchets ménagers normaux, mais doit être apporté à un point de collecte pour le recyclage des appareils électriques et électroniques. Ceci est indiqué par le symbole sur le produit, le manuel ou l'emballage. Les matériaux utilisés dans l'appareil peuvent être réutilisés conformément à leur marquage. En réutilisant les matériaux ou d'autres formes d'utilisation d'appareils usagés, vous apportez une contribution significative à la protection de notre environnement.
L'administration locale vous fournira des informations sur le point approprié pour l'élimination des appareils usagés.
