HASZNÁLATI ÚTMUTATÓ GR-MG52 Gymrex
| Paraméter leírása | Paraméter értéke |
| Termék megnevezése | FERDE FEKVENYOMÓ PAD |
| Típus | GR-MG52 |
| Méretek (Szélesség / Mélység / Magasság) [mm] | 1500x1240x1410 |
| Berendezés tömege [kg] | 97 |
| Maximum tömeg (felhasználó + edzési terhelés) maximum tömege [kg] | 265 |
| Felhasználó magassága [cm] | max. 185 |
| Berendezés osztálya | SC |
1. Általános leírás
Az utasítás célja, hogy segítse a biztonságos és megbízható használatot. A termék tervezése és kivitelezése szigorúan a műszaki előírások szerint, a legmodernebb technológiák és komponensek használatával, a legmagasabb minőségi normák betartása mellett történt.
A MUNKA MEGKEZDÉSE ELŐTT GONDOSAN OLVASSA ÁT ÉS ÉRTELMEZZE A JELEN UTASÍTÁST!
A berendezés hosszú és megbízható működésének biztosítása céljából ügyelni kell annak megfelelő kezelésére és karbantartására, a jelen utasítás útmutatásainak megfelelően. A jelen kezelési utasításban megadott műszaki adatok és specifikációk naprakészek. A gyártó fenntartja magának a minőség javításával kapcsolatos változtatások jogát. Figyelembe véve a műszaki fejlődést és a zajszint korlátozásának lehetőségét, a készülék tervezése és felépítése a zajkibocsátásból eredő kockázat minimálisra csökkentésével valósult meg.
Jelmagyarázat
Használat előtt olvassa el a használati útmutatót!
Eredeti utasításnak a német változat tekintendő. A többi nyelvi változat a német eredeti fordítása.
2. Biztonságos használat
FIGYELEM! Olvasson el minden biztonsági figyelmeztetést és útmutatót! A figyelmeztetések és az útmutató előírásainak megszegése súlyos testi sérüléssel vagy életveszéllyel járhat.
A figyelmeztetésben és az útmutatóban használt „eszköz” vagy „termék” kifejezés alatt FERDE FEKVENYOMÓ PAD értendő.
2.1. Biztonság
a) Ha kétsége merül fel, hogy a berendezés megfelelően működik-e, vagy ha sérülést észlel, lépjen kapcsolatba a gyártó szervizével!
b) Az eszköz javítását kizárólag a gyártó szervize végezheti el. Tilos a javítást saját kezűleg végezni!
c) A használati útmutatót őrizze meg, hogy később is segítségére legyen! Ha a készüléket harmadik félnek adja át, a készülékkel együtt át kell adnia a használati utasítást is.
d) A csomagolás részei és az apró szerkezeti elemek gyermekek elől elzárva tartandók.
e) Gyermekektől és állatoktól távol tartandó.
2.2. Személyes biztonság
a) Tilos bő ruházatot vagy ékszert viselni! Haját, ruházatát és kesztyűjét tartsa biztonságos távolságban a mozgó alkatrészektől! Bő ruházat, ékszer és hosszú haj becsípődhet a berendezés mozgó részei közé.
b) A készülék raktározási helyről a felhasználási helyre történő szállítása vagy áthelyezése során be kell tartani a készülék felhasználási országában érvényes, kézi szállításra vonatkozó munkavédelmi szabályokat.
c) Az eszközt rendszeresen tisztítani kell a tartós lerakódások megelőzése érdekében.
d) Tilos az eszköz szerkezetébe bármit beépíteni az eszköz működési paramétereinek javítása érdekében.
e) Az eszközt óvni kell tűz- és hőforrástól.
f) Az edzőkészülék kizárólag olyan helyen használható, ahol az eszközhöz való hozzáférést különösen jól tudja kontrollálni a tulajdonos.
g) Az edzőkészülék kizárólag más személyek által felügyelt helyen használható.
h) Gyermekeket és korlátozott mentális, érzékszervi vagy szellemi képességű személyeket távol kell tartani az eszköztől.
i) Nem megfelelő vagy túlzott edzés egészségügyi kockázatot jelent, a megfelelő edzési módszer és megfelelő terhelés kiválasztása érdekében edzővel kell konzultálni.
j) Használat előtt ellenőrizze, hogy a terhelést biztosító elemek nem zavarják-e a gyakorlatok végzésében, és hogy az állítóelemek megfelelően legyenek beállítva!
k) Tartsa a terméket jó műszaki állapotban! Minden használat előtt ellenőrizze, hogy az eszköz nem sérült-e egészében vagy mozgó alkatrészeiben (repedt alkatrészek vagy elemek, vagy fennállnak-e olyan körülmények, amelyek az eszköz működését veszélyessé tehetik)! Sérülés esetén a terméket használat előtt adja le javításra!
I) Ne lépje túl a termék maximum terhelhetőségét! A maximum megengedett felhasználói tömeg vagy edzési terhelés túllépése a termék sérüléséhez vagy súlyos testi sérüléshez vezethet.
m) A termék kizárólag beltéren használható. A terméket tilos nedvességnek kitenni.
n) A gyakorlatokat profi edző felügyeletével ajánlott végezni.
o) A gyakorlatok megkezdése előtt ellenőrizze, hogy a terméknek semmilyen állítóeleme ne legyen az edzést végző személy mozgásának az útjában!
p) A készülék használatának megkezdése előtt mindig melegítsen be!
q) Amennyiben edzés során aggasztó tüneteket, pl. mellkasi fájdalmat, szédülést, légszomjat stb. érez, azonnal szakítsa meg az edzést, és konzultáljon orvossal!
r) A berendezést stabil, száraz és lapos felületre helyezze, és ügyeljen rá, hogy hagyjon körülötte minimum 0,6m szabad területet!
s) Edzés megkezdése előtt az egészségügyi állapota meghatározása céljából konzultáljon orvossal!
FIGYELEM! Bár az eszközt biztonságosra tervezték és ellátták megfelelő biztonsági felszereléssel, valamint a felhasználó biztonságát fokozó további tartozékokkal, az eszközzel végzett munka ennek ellenére sérülés vagy baleset alacsony szintű kockázatával jár. Használata közben fokozott óvatossággal és körültekintéssel kell eljárni.
3. A használat szabályai
A készülék különböző testrészek erősítő edzésére szolgál a megfelelő gyakorlatok végzésével.
Profi fitnesz klubokban, konditermekben, lakóközösségekben stb. történő használatra tervezett termék.
A nem rendeltetésszerű használatból eredő minden kárért a felhasználó viseli a felelősséget.

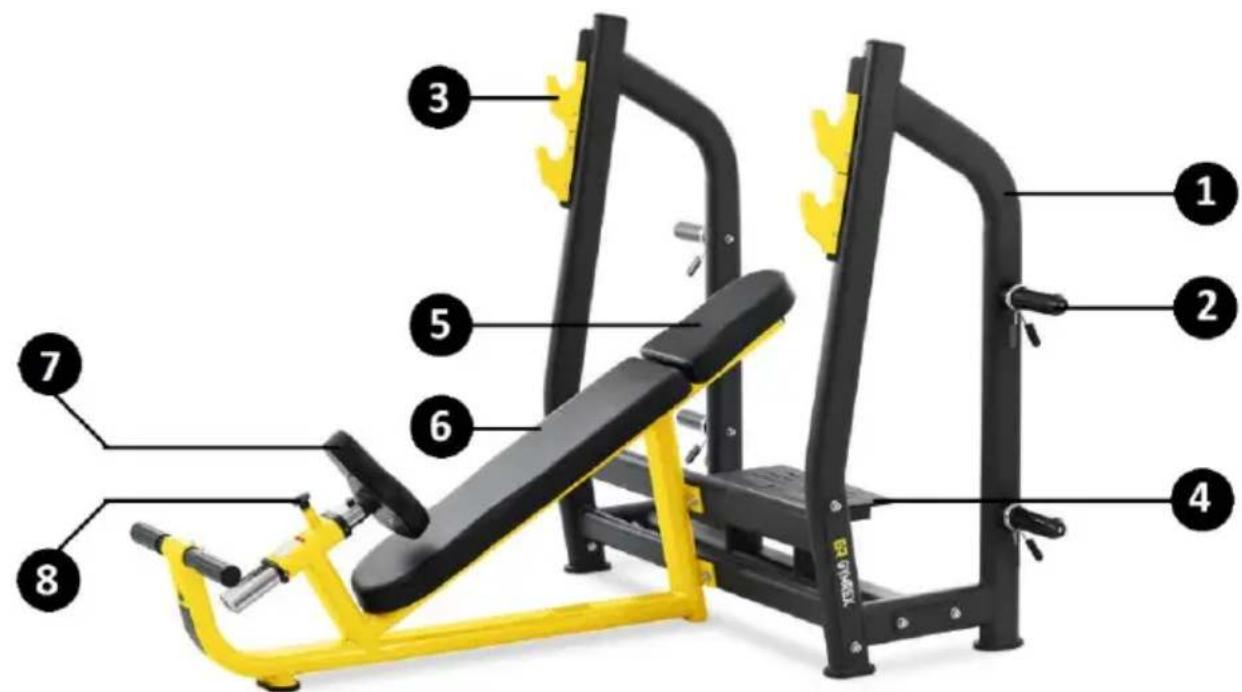

3.1. Berendezés leírása
1 - Váz
2 – Súly fogantyúja
3 – Súlyzó fogantyúja
4 - Platform
5 – Fejtámasz
6 - Támla
7 – Ülés
8 – Ülésmagasság állító
3.2. Munkára való előkészítés
BERENDEZÉS ELHELYEZÉSE
A berendezést mindig egyenletes, stabil, tiszta, túzálló és száraz felületen üzemeltesse, gyermekektől és korlátozott pszichikai, érzékelési és szellemi funkciókkal rendelkező személyektől távol! Minimum 0,6m szabad teret kell hagyni a berendezés körül.
BERENDEZÉS ÖSSZESZERELÉSE
A berendezés megfelelő összeszereléséhez a következőket készítse elő és használja:
- M6 kulcs
- 2 db 13/16" kulcs
- 2 db 17/19" kulcs
A berendezés összeszerelését az alább bemutatott sorrendben végezze! A szerelés megkezdése előtt érdemes az alkotóelemeket csoportosítani.
Szerkezet csatlakozóelemei:
| Nézet | Megnevezés | Méret | Men nyisé g | |
 | Hatlapfejű csavar hatszög foglalattal | M12x80 | 10 | |
 | Hatlapfejű csavar hatszög foglalattal | M12x70 | 2 | |
 | Alátét | M12 | 24 | |
 | Rögzítőlap | 180x50 | 4 | |
 | Rögzítőlap | 365x60 | 2 | |
 | Anya | M12 | 12 | |
 | Alátét | M10 | 4 | |
 | Anya | M10 | 4 | |
 | Hatlapfejű csavar hatszög foglalattal | M8x20 | 11 | |
 | Alátét | M8 | 11 | |

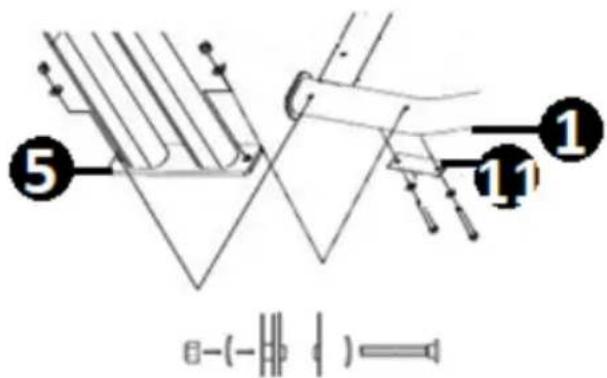

a) A berendezés oldalsó keretei (1, 2) közé ültesse be az alsó rögzítő csatlakozót (5)! A jobb keret (1) külső oldaláról tegye rá a 365x60 rögzítőlapot (11)! Hozza egy tengelybe a csatlakozó nyílásait, a keretet és a lapot! Rögzítse a szerkezetet M12x80 csavarokkal, M12 alátétekkel és M12 anyákkal! Csúsztassa rá az alátétet a rögzítőcsavarra! Vezesse át a keret külső oldaláról a nyílások tengelyén! Rögzítse belülről alátéttel és anyával!
A bal keret (2) és csatlakozó (5) szerelése ugyanígy történik.


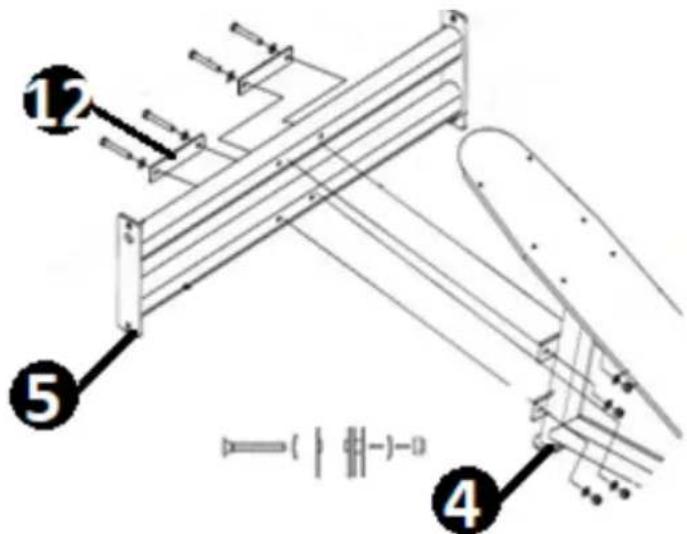

A berendezés fő keretét (4) rögzítse az alsó rögzítő csatlakozóhoz (5)! Ehhez hozza egy tengelybe a fő keret és a csatlakozó nyílásait a csatlakoztatás helyén! Kívülről tegye rá a 180x50 rögzítőlapot (12)! Rögzítse a felső csatlakozót M12x80 csavarokkal, M12 alátétekkel és M12 anyákkal! Csúsztassa rá az alátétet a rögzítőcsavarra! Vezesse át a keret külső oldaláról a nyílások tengelyén! Rögzítse belülről alátéttel és anyával! Rögzítse az alsó csatlakozót M12x70 csavarokkal, M12 alátétekkel és M12 anyákkal! Rögzítéskor ugyanígy járjon el!
c) Csúsztassa be a berendezés szállítófogantyúját (13) a fő keret nyílásának tengelyébe!
2. LÉPÉS

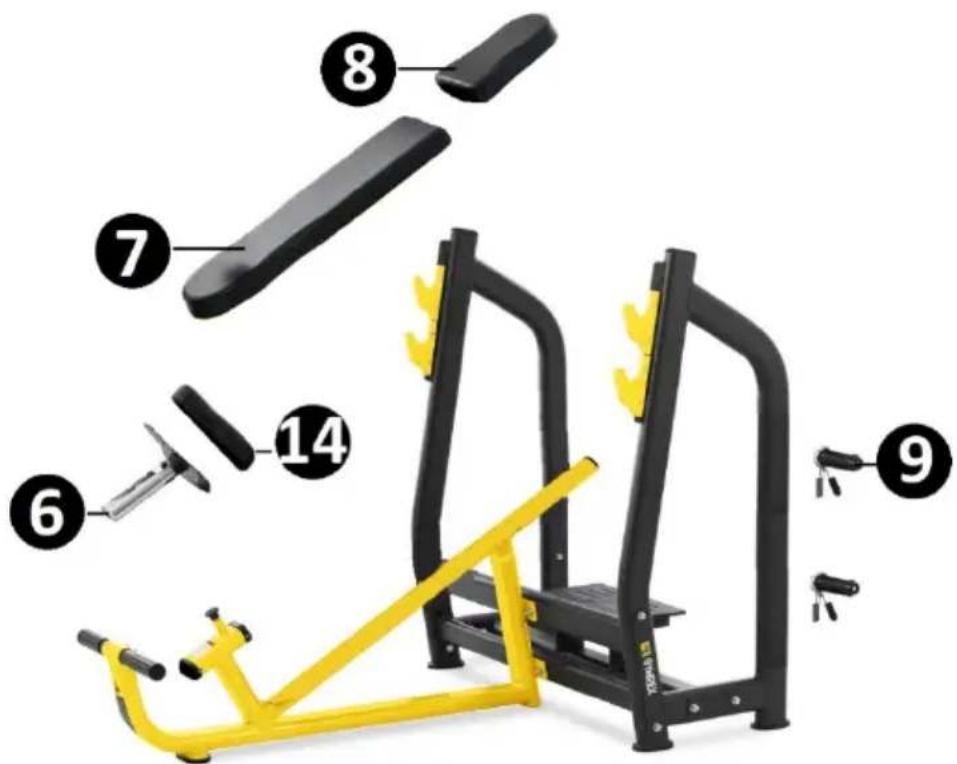

a) A berendezés fő keretére ültesse rá a fejtámlát (8) és a támlát (7)! Az ülést (14) tegye rá a berendezés támasztékára (6)! Hozza tengelybe a szerelőnyilásokat! Rögzítse a szerkezetet alulról M8x25 csavarokkal és M8 alátétekkel!
b) A berendezés támasztékát (6) csúsztassa be a fő keret nyílásának tengelyébe! Rögzítse a beállítás zárolóelemével!
c) A súlyok fogantyúit (9) rögzítse a berendezés oldalsó kereteihez! Vezesse át a fogantyú tüskéjét a keret nyílásának a tengelyén! Belülről rögzítse M10 alátéttel és M10 anyával! Ismételje meg a szerelési műveleteket az összes fogantyúval!
A berendezés összes csatlakozását megfelelően kell rögzíteni, és kellőképpen szorosnak kell lenniük. Az adott szerelési műveletek elvégzését követően megkezdhető a készülékkel való munkavégzés.
Minden használat előtt állítsa be az ülésmagasságot saját igényeinek megfelelően! A készülék magasságállítása az állító feloldásával és a támaszték ki- vagy behúzásával is elvégezhető. A kívánt magasság beállítása után rögzítse a támasztékot az állító zárolóelemének az adott nyílásba helyezésével!
FIGYELEM! Állítás után mindenképpen ellenőrizze le, hogy az állító zárolóeleme megfelelően lett-e behelyezve!
3.3. Tisztítás, karbantartás
a) Minden tisztítás után szárítson meg jól minden elemet, mielőtt újból használatba venné a berendezést!
b) Az eszközt száraz és hűvös, nedvességtől és közvetlen napsugárzástól védett helyen kell tárolni.
c) Tilos a berendezést vízsugárral permetezni, vagy vízbe meríteni.
d) A berendezést rendszeresen szemlézni kell műszaki állapot és sérülésmentesség szempontjából.
e) Tisztításra puha törlőruhát használjon!
f) A tisztításhoz ne használjon éles és/vagy fém tárgyakat (pl. drótkefét vagy fémlapátkát), mivel ezek megsérthetik a berendezés anyagának a felületét!
g) Az eszköz tisztításához ne használjon savas hatású anyagot, orvosi célokra szánt szereket, hígítókat, üzemanyagot, olajokat, se más vegyszert, mert a berendezés ezektől megsérülhet!
h) A készülék használatának megkezdése előtt minden nap ellenőrizze a rögzítést!
i) A készülék használatának megkezdése előtt minden nap ellenőrizze a felszerelt támla és ülés stabilitását!
j) Hetente egyszer ajánlott a készülék rögzítési stabilitásának ellenőrzése.
Az élettartam lejárta után a terméket tilos a hagyományos háztartási hulladékkal együtt kidobni, ehelyett át kell adni elektromos és elektronikai berendezések újrahasznosítására szakosodott gyűjtőpontra. Erről a terméken, a használati utasításon vagy a csomagoláson látható szimbólum tájékoztat. A berendezésben felhasznált anyagok jelölésük szerint újból felhasználhatók. Újbóli felhasználással, az anyagok újbóli felhasználásával vagy a használt berendezés más formában történő felhasználásával Ön jelentős mértékben hozzájárul környezetünk védelméhez.
Az illetékes használt berendezés ártalmatlanító pontról a helyi önkormányzat nyújt tájékoztatást.
