HASZNÁLATI ÚTMUTATÓ GR-BE 150 Gymrex

MagyarázatParaméterek:	ÉrtékParaméterek:
Termék neve	HÁTPAD
Modell	GR-BE 150
Az eszköz méretei (Szélesség / Mélység / Magasság) [mm]	1300x600x850
Maximális edzési súly (felhasználó+edzésterhelés)[kg]	265

1. Általános leírás

A használati utasítás célja a biztonságos és megbízható használat elősegítése. A termék szigorúan a műszaki előírásoknak megfelelően, a legújabb műszaki megoldások és alkatrészek felhasználásával, a legmagasabb minőségi előírások betartásával lett tervezve és legyártva.

A MUNKA MEGKEZDÉSE ELŐTT ALAPOSAN, ÉRTŐ OLVASÁSSAL TANULMÁNYOZZA A JELEN HASZNÁLATI UTASÍTÁST.

Az eszköz hosszú és megbízható működésének érdekében ügyelni kell a eszköz megfelelő használatára és karbantartására az ebben a használati utasításban leírtaknak megfelelően. A használati utasításban szereplő műszaki adatok és specifikációk aktuálisak. A gyártó fenntartja magának a jogot a termék minőségének javítására, módosítására. A legújabb műszaki megoldások és a zajcsökkentési technológiák figyelembe vételével az eszköz úgy lett megtervezve és megépítve, hogy a zajkibocsátásból eredő esetleges kockázat a lehető legalacsonyabb legyen.

Szimbólummagyarázat

	Használat előtt olvassa el a használati utasítást.
	Újrahasznosítható termék.
	VIGYÁZAT! vagy FIGYELEM! vagy EMLÉKEZZ! adott szituációnak megfelelően(általános figyelmeztető szimbólum).
	Csak beltéri használatra.

A használati utasítás eredeti változata a német verzió A többi nyelvi verzió az eredeti német fordítása.

2. Biztonságos üzemeltetés

VIGYÁZAT! Olvassa el az összes biztonsági figyelmeztetést és a teljes használati utasítást. A figyelmeztetések és utasítások figyelmen kívül hagyása súlyos sérüléseket vagy halálos balesetet okozhat.

A figyelmeztetésekben és a használati utasításban szereplő „eszköz” vagy „termék” kifejezés a HÁTPAD-re vonatkozik.

2.1. Munkahelyre vonatkozó biztonsági szabályok

a) Ügyeljen a munkahelyen a rendre és a jó megvilágításra. A rendetlenség vagy a rossz megvilágítás balesetekhez vezethet. Legyen előrelátó, ügyeljen a cselekedeteire és használja a józan eszét a berendezés használata során.
b) Ha bizonytalan abban, hogy a termék megfelelően működik-e, vagy sérülést észlel, lépjen kapcsolatba a gyártó szervizével.
c) A terméket csak a gyártó szervize javíthatja. Tilos önálló javításokat végezni a terméken!
d) A használati utasítást meg kell őrizni, később is szükség lehet rá. Ha az eszközt átadja egy következő tulajdonosnak, a használati utasítást is mindenképpen a termékkel együtt át kell adni.
e) A csomagolás részeit és az apró alkatrészeket gyermekektől elzárva kell tartani.
f) Tartsa távol az eszközt gyermekektől és háziállatoktól.

2.2. Az eszköz biztonságos használata

a) Az épp használaton kívüli eszközt tartsa távol gyermekektől és olyan személyektől, akik nem ismerik az eszközt vagy a használati utasítást. Az eszköz veszélyes lehet a tapasztalatlan felhasználók kezében.

b) Tartsa az eszközt jó műszaki állapotban. Minden munka előtt ellenőrizze, hogy nincsenek-e sérülések a burkolaton vagy a mozgó alkatrészeken (repedések az alkatrészeken és alegységeken, vagy bármilyen más körülmény, amely befolyásolhatja az eszköz biztonságos működését). Sérülés esetén az eszközt használat előtt javítsa meg.

c) Amikor az eszközt a tárolás helyéről a felhasználás helyére szállítja vagy átviszi, ügyeljen a kézi szállítás munkavédelmi és biztonsági elveire, amelyek az adott országban érvényesek, ahol az eszköz használva van.

d) Rendszeresen tisztítsa meg az eszközt, hogy megakadályozza a szennyeződések felhalmozódást.

e) Az eszköz nem játék. Gyermekek nem végezhetik felnőtt felügyelete nélkül a tisztítási vagy a karbantartási munkálatokat.

f) Az eszközt tilos üresen használni.

g) Tilos módosítani az eszköz felépítését paramétereinek vagy kialakításának megváltoztatása érdekében.

h) Tartsa távol az eszközt túztől és más hőforrásoktól.

i) Ne terhelje túl az eszközt.

j) Ha az eszköz használójának súlya túllépi a maximális megengedett terhelést, az termék tönkremenetelét okozhatja.

k) Az eszköz használata előtt mindig be kell melegíteni.

I) Ha zavaró tüneteket tapasztal edzés közben, például mellkasi fájdalmat, szédülést, légszomjat stb, azonnal hagyja abba az edzést, és forduljon orvoshoz.

m) Helyezze az eszközt stabil, száraz és sík felületre, ügyelve arra, hogy legalább 0,5 m szabad terület legyen körülötte.

n) Az edzés megkezdése előtt egészségi állapota felmérése érdekében konzultáljon orvosával

VIGYÁZAT! Annak ellenére, hogy az eszköz minél biztonságosabbra lett tervezve, fel lett szerelve megfelelő biztonsági eszközökkel, valamint a felhasználó biztonságát óvó plusz elemek használatának ellenére is fennáll a baleset vagy sérülés veszélye az eszközzel való munka során. A termék használata során járjon el óvatosan és a józan ész szabályai szerint.

VIGYÁZAT! Tilos az eszközt 12 év alatti gyermeknek, időseknek és szívbetegségben szenvedőknek használni.

3. Üzemeltetés szabályai

Az eszköz a test különböző részeinek erőnléti edzésére szolgál adott tornagyakorlatok alkalmazásával.

A termék professzionális sportklubokban, edzőtermekben, szállodákban, stb. való használatra készült.

A felhasználó felelős a nem rendeltetésszerű használatból eredő bármilyen károkért.

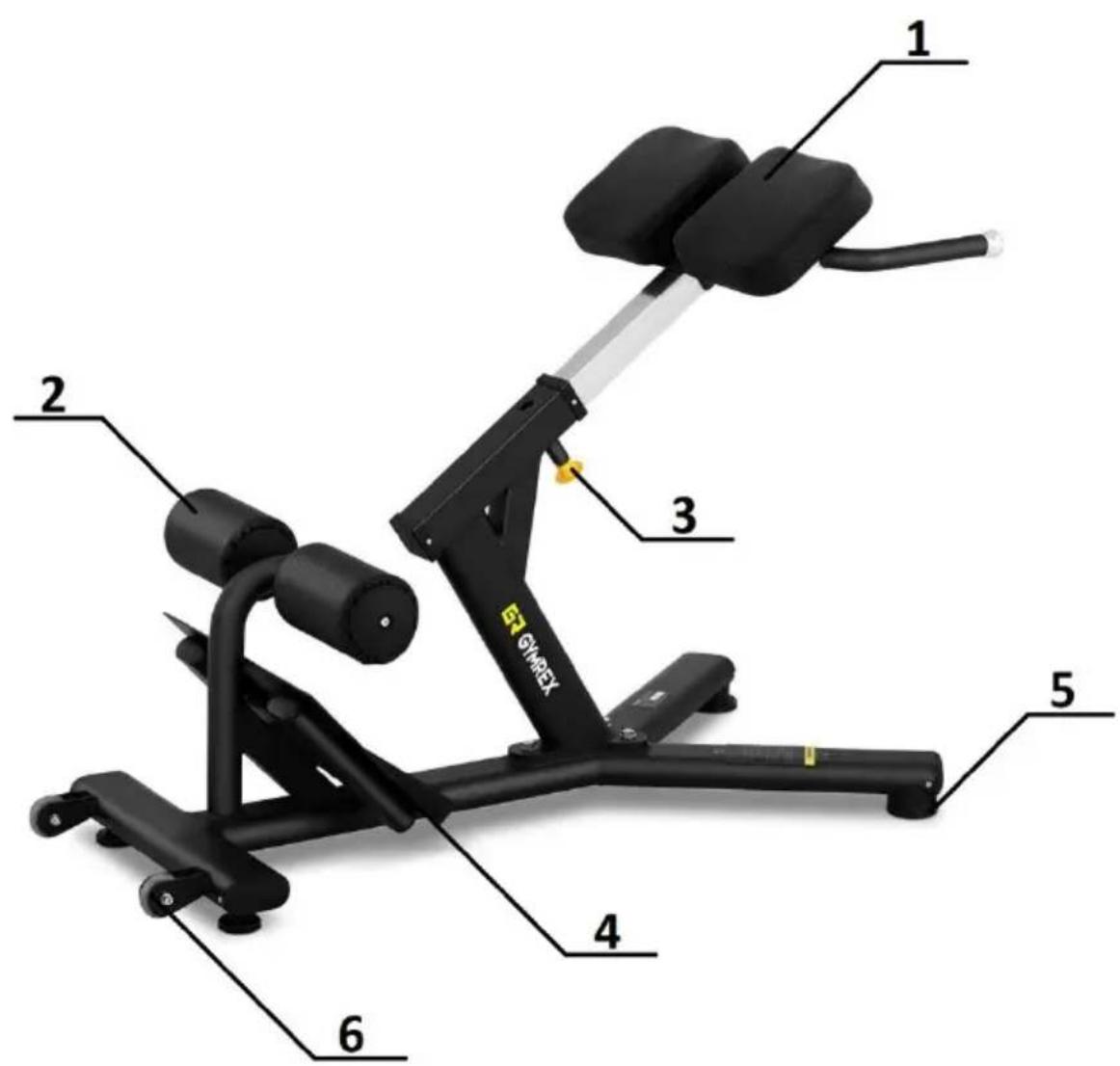

3.1. Az eszköz leírása

1 2 3 4 5 6 GYMREX

1 – Háttámla
2 – Párnázott lábtámaszték
3 – Ülésmagasság beállító blokád
4 – Lábtartó
5 – Csúszásgátló lábak
6 – Kerekek az eszköz könnyű mozgatásához

3.2. Beüzemelés előtt

AZ ESZKÖZ ELHELYEZÉSE

Az eszközt kemény, sík és száraz padlón kell elhelyezni. Az eszköz közelében található felületnek is csúszásmenteseknek kell lenniük. Javasoljuk, hogy hagyjon 2000mmx2000mm szabad helyet az eszköz körül.

AZ ESZKÖZ ÖSSZESZERELÉSE

Az eszköz megfelelő összeszereléséhez készítse elő és használja a következő szerszámokat:

1. M6-os kulcs
2. Két darab 17/19" kulcs

Az eszköz összeszerelése az ábrákon bemutatott sorrendben kell, hogy történjen. Az összeszerelés megkezdése előtt ajánlatos az alkatrészeket csoportosítani.

Alkatrészek:

Kép		Szám	Név	Méret	Mennyiség
		1	A váz alsó része		1
		2	Háttámlavázcsatlakozóeleme a váz alsórészével		1
		3	Hengeres fejű,belsőkulcsnyílásúcsavarok		3
		4	Alátét	11x2	3
		5	Hengeres fejű,belső	M8x1.25	2
			kulcsnyílású csavarok
		6	Alátét		2
		7	A párnázott lábtámaszték külső rátétje	100	2
		8	A lábtámaszték párnája	125 × 200	2
		9	A lábtámaszték merevítője	40 × 191	2
		10	A párnázott lábtámaszték rátétje	100	2
		11	Háttámla		2
		12	A háttámla váza rögzítőkkel		1
		13	Belső kulcsnyílású csavar	M12x1.75	2
		14	Alátét	13.5 × 2.5	4
		15	Biztonsági anya	M12x1.75	2
		16	Hengeres fejű, belső kulcsnyílású csavarok	M8x1.25	4
		17	Alátét	9 × 1.6	4
		18	Beállító rúd	50x20x2.5x750	1

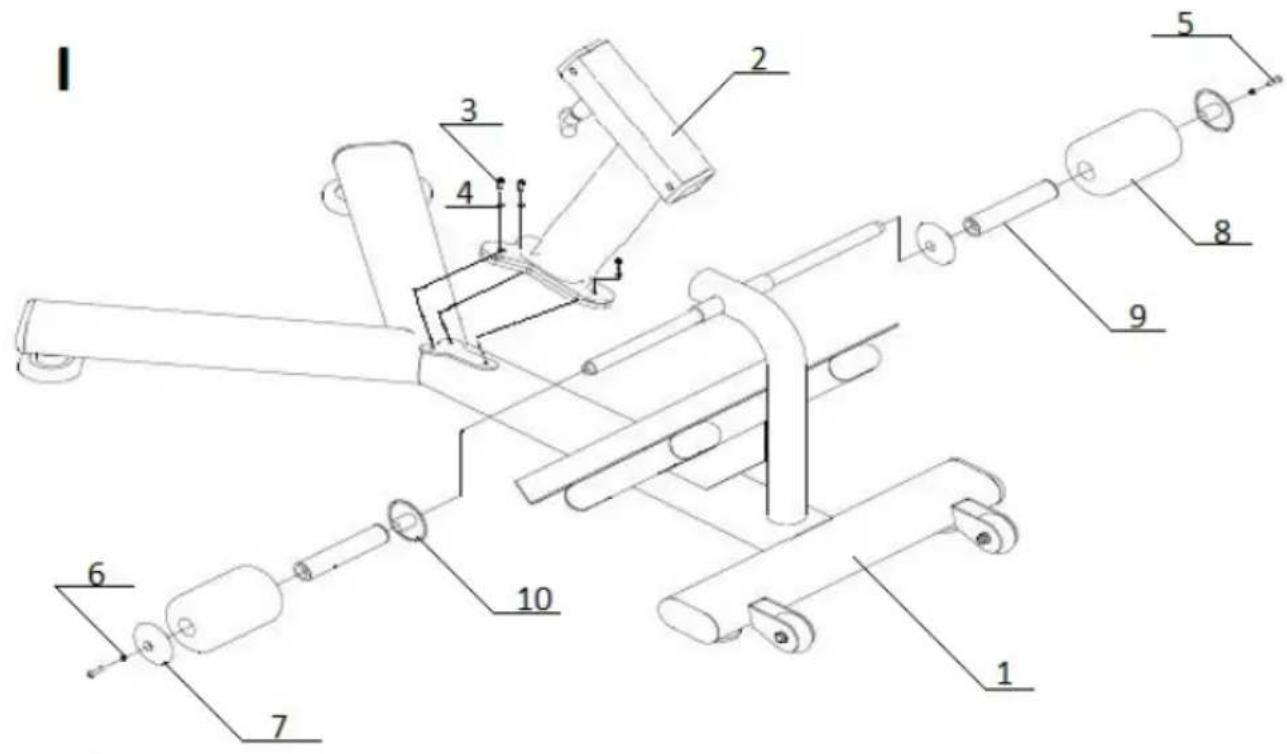

„I” első lépés:

1. A váz alsó részéhez (1) kell rögzíteni a háttámlaváz csatlakozó elemét (2) az alátétek (4) és a hengeres fejű, belső kulcsnyílású csavarokkal (3).
2. Össze kell szerelni a párnázott lábtámasztékot. Ennek érdekében a lábtartó felett található tengelyekre rá kell húzni a párnázott lábtámaszték rátéteit (10), a lábtámaszték merevítőket (9), a lábtámaszték párnákat (8) valamint a lábtámaszték külső rátétjét (7).

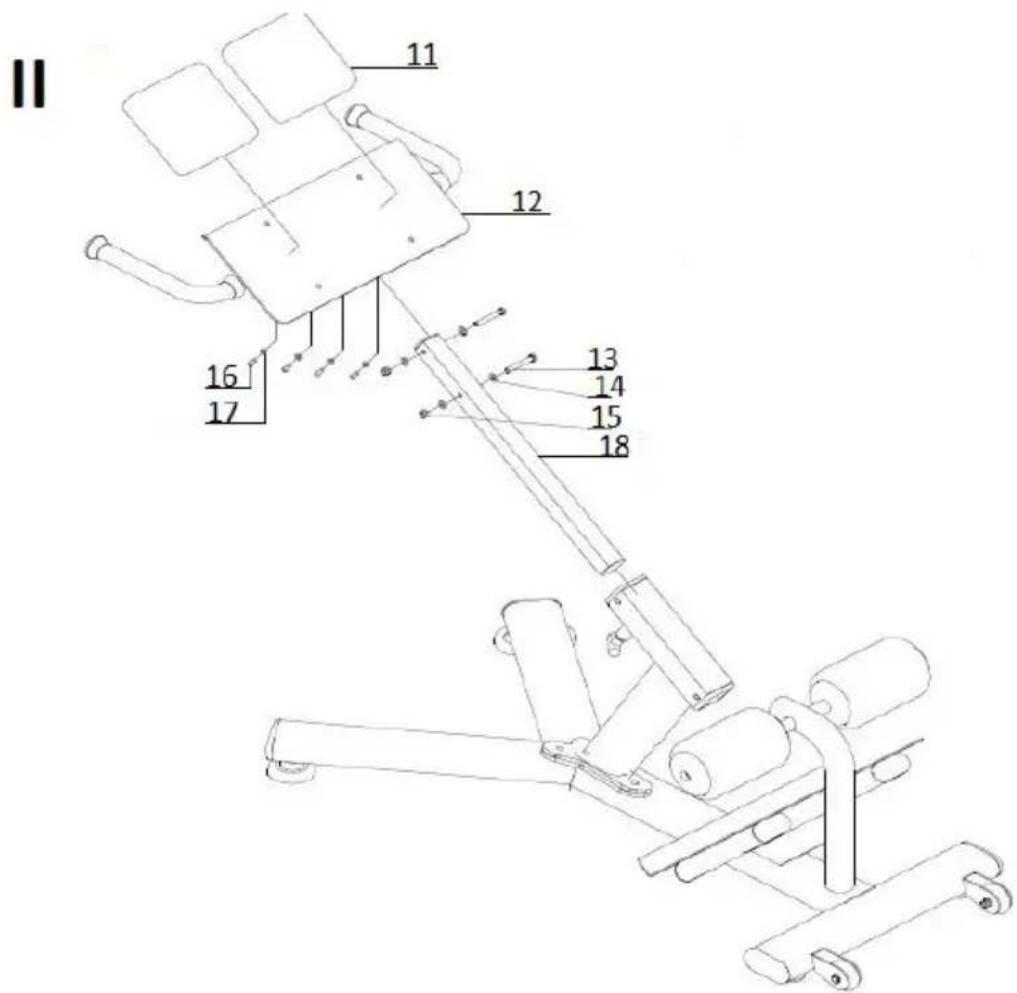

1. A háttámla vázára (12) kell illeszteni a háttámlát (11) és rögzíteni alátétekkel (17) és hengeres fejű, belső kulcsnyílású csavarokkal 16).
2. Az így előkészített konstrukciót bele kell illeszteni a háttámlaváz csatlakozóelemébe (2).

II 11 12 13 14 15 16 17 18

Az eszköz minden csatlakozását megfelelően rögzíteni kell és erősen meg kell húzni. A fent leírt összeszerelési lépések elvégzése után szabad csak az eszközt használni. Az eszköz háttámla magassága módosítható a magasságbeállító blokád kihúzása után a beállítórúd kihúzásával és betolásával. A szükséges magasság beállítása után a magasságbeállító blokádot vissza kell helyezni a megfelelő lyukba.

VIGYÁZAT! Ne felejtse el ellenőrizni minden beállítás után, hogy a magasságbeállító blokádja megfelelően vissza lett-e helyezve.

3.3. Tisztítás és karbantartás

a) A felület tisztítására csak maró anyagoktól mentes tisztítószereket szabad használni.
b) Minden tisztítás után az összes alkatrészt alaposan meg kell szárítani az eszköz újbóli használata előtt.
c) Az eszközt hűvös és száraz helyen, nedvességtől és közvetlen napfénytől védve kell tárolni.
d) Tilos az eszközt vízsugárral fröcskölni, vagy vízbe meríteni.
e) Az eszközt rendszeresen ellenőrizni kell, hogy nincsenek-e raja sérülések és megfelelően működik-e.
f) A tisztításhoz puha rongyot vagy szivacsot kell használni.

g) Ne használjon éles és/vagy fém eszközöket (pl. drótkefét vagy fém spatulát) a tisztításhoz, mert azok sérülést okozhatnak a eszköz felületét bevonó anyagon.
h) Ne tisztítsa az eszközt maró anyagokkal, orvosi tisztítószerekkel, hígítókkal, üzemanyaggal, olajokkal vagy más vegyszerekkel, mert ezek károsíthatják az eszközt.
i) Az eszközzel való munka megkezdése előtt minden nap ellenőrizze a rögzítőelemeket és stabilitásukat.
j) Az eszközzel való munka megkezdése előtt minden nap ellenőrizze a rögzítőelemeket és stabilitásukat.
k) Háromhavonta ellenőrizze az eszköz megfelelő kenését a mozgó alkatrészeknél.

A HASZNÁLT ESZKÖZ UTILIZÁLÁSA

Az élettartamának végén nem szabad ezt az eszköz a háztartási hulladékkal együtt kidobni. Hanem egy az elektromos és elektronikus készülékek újrahasznosításával foglalkozó gyűjtőhelyen kell leadni. Ezt a terméken, a használati útmutatóban vagy a csomagoláson található szimbólum is jelzi. Az eszközben felhasznált alapanyagok a jelölésüknek megfelelően újrahasznosíthatóak. Az újrafelhasználással, anyagok újrahasznosításával vagy a használt eszközök más módon történő használatával jelentős mértékben hozzájárul környezetünk védelméhez.

A helyi hatóságoknál lehet tájékozódni a használt eszközök helyi hulladékkezelő gyűjtőhelyről.
