MANUALE UTENTE GR-BE 150 Gymrex

Descrizione del parametro	Valore del parametro
Nome del prodotto	PANCA PER LOMBARI
Modello	GR-BE 150
Dimensioni (Larghezza / Profondità / Altezza)[mm]	1300x600x850
Peso massimo di allenamento (utente + carico di allenamento) [kg]	265

1. Descrizione generale

Il manuale ha lo scopo di aiutare nell'uso sicuro e affidabile. Il prodotto è progettato e fabbricato rigorosamente secondo le specifiche tecniche utilizzando la tecnologia e i componenti più recenti e mantenendo i più alti standard di qualità.

PRIMA DI PROCEDERE AL LAVORO BISOGNA ACCURATAMENTE LEGGERE E COMPRENDERE QUESTO MANUALE.

Per garantire un funzionamento duraturo e affidabile dell'apparecchio, occorre prestare attenzione al suo funzionamento e alla sua manutenzione secondo le istruzioni del presente manuale. I dati tecnici e le specifiche di questo manuale sono aggiornati. Il produttore si riserva il diritto di apportare modifiche per migliorare la qualità. Tenendo conto del progresso tecnologico e della possibilità di ridurre il rumore, l'apparecchio è progettato e costruito in modo tale che il rischio derivante dall'emissione di rumore sia ridotto al livello più basso.

Spiegazione dei simboli

	Prima dell’uso bisogna prendere visione del manuale.
	Prodotto riciclabile.
	ATTENZIONE! o AVVERTENZA! o RICORDA! che descrivono una data situazione(segnale generico di pericolo)
	Solo per uso all'interno dei locali.

Il manuale originale è la versione tedesca. Le altre versioni linguistiche sono delle traduzioni dal tedesco.

2. Sicurezza di utilizzo

Attenzione! Leggere tutte le avvertenze relative alla sicurezza e tutte le istruzioni. La mancata osservazione delle avvertenze e delle istruzioni può causare danni fisici o morte.

Il termine "apparecchio" o "prodotto" nelle avvertenze e nella descrizione delle istruzioni si riferisce alla PANCA PER LOMBARI.

2.1. Sicurezza nei luoghi di lavoro

a) Mantenere l'area di lavoro ordinata e ben illuminata. Il disordine o la scarsa illuminazione possono provocare incidenti. Bisogna essere previdenti, fare attenzione a quello che si fa e usare il buon senso utilizzando l'apparecchio.
b) In caso di dubbi sul corretto funzionamento del prodotto o in caso di constatazione di un danno, si prega di contattare il servizio di assistenza del produttore.
c) Il prodotto può essere riparato esclusivamente dal servizio di assistenza del produttore. Non eseguire le riparazioni da soli!
d) Conservare il manuale d'uso per utilizzo futuro. Se l'apparecchio deve essere trasferito a terzi, anche il manuale d'uso deve essere consegnato insieme all'apparecchio.
e) Tenere le parti dell'imballaggio e le piccole parti di assemblaggio fuori dalla portata dei bambini.
f) Tenere l'apparecchio lontano dalla portata dei bambini e degli animali.

2.2. Utilizzo sicuro dell'apparecchio

a) Tenere l'apparecchio inutilizzata fuori dalla portata dei bambini e di chiunque non abbia familiarità con l'apparecchio o con questo manuale. Le apparecchiature elettriche sono pericolose nelle mani di utilizzatori inesperti.

b) Mantenere l'apparecchio in uno stato tecnico buono. Controllare prima di ogni operazione che non ci siano danni generali o relativi alle parti in movimento (crepe nelle parti e nei componenti o qualsiasi altra condizione che possa influenzare il funzionamento sicuro dell'apparecchio). In caso di danno, far riparare l'apparecchio prima dell'uso.

c) Durante il trasporto e lo spostamento dell'apparecchio dal luogo di stoccaggio a quello di utilizzo, si deve tener conto delle norme di sicurezza e di salute per la movimentazione manuale in vigore nel paese in cui l'apparecchio viene utilizzato.

d) Pulire regolarmente l'apparecchio per evitare un accumulo permanente di sporco.

e) L'apparecchio non è un giocattolo. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza.

f) Non avviare l'apparecchio vuota.

g) È vietato manomettere il design dell'apparecchio per modificarne i parametri o la costruzione.

h) Tenere l'apparecchio lontano dalle fonti di fuoco o dal calore.

i) Non sovraccaricare l'apparecchio.

j) Il superamento del peso massimo consentito dell'utente può danneggiare il prodotto.

k) Eseguire sempre un riscaldamento prima di usare il dispositivo.

I) Se si verificano sintomi preoccupanti durante l'esercizio, ad esempio dolore al petto, vertigini, mancanza di respiro, ecc, interrompere immediatamente l'allenamento e consultare un medico.

m) Posizionare l'apparecchio su una superficie stabile, asciutta e piana, avendo cura di mantenere una distanza minima di 0,5 m di spazio libero intorno ad esso.

n) Prima di iniziare l'attività fisica è necessario consultare un medico per determinare la propria condizione di salute.

ATTENZIONE! Anche se l'apparecchio è stato progettato per essere sicuro, sia dotato di adeguate protezioni, e nonostante l'uso di ulteriori elementi di sicurezza per l'utente, c'è ancora un piccolo rischio di incidente o lesione durante l'utilizzo dell'apparecchiatura. Si consiglia di mantenere la cautela e il buon senso durante l'utilizzo.

Attenzione! È vietato l'uso del dispositivo ai bambini sotto i 12 anni, agli anziani e alle persone con problemi cardiaci.

3. Principi di utilizzo

Il dispositivo è utilizzato per l'allenamento di varie parti del corpo con esercizi appropriati.

Il prodotto è progettato per l'uso in club sportivi professionali, palestre, hotel, ecc.

L'utente è responsabile di qualsiasi danno derivante da un uso improprio.

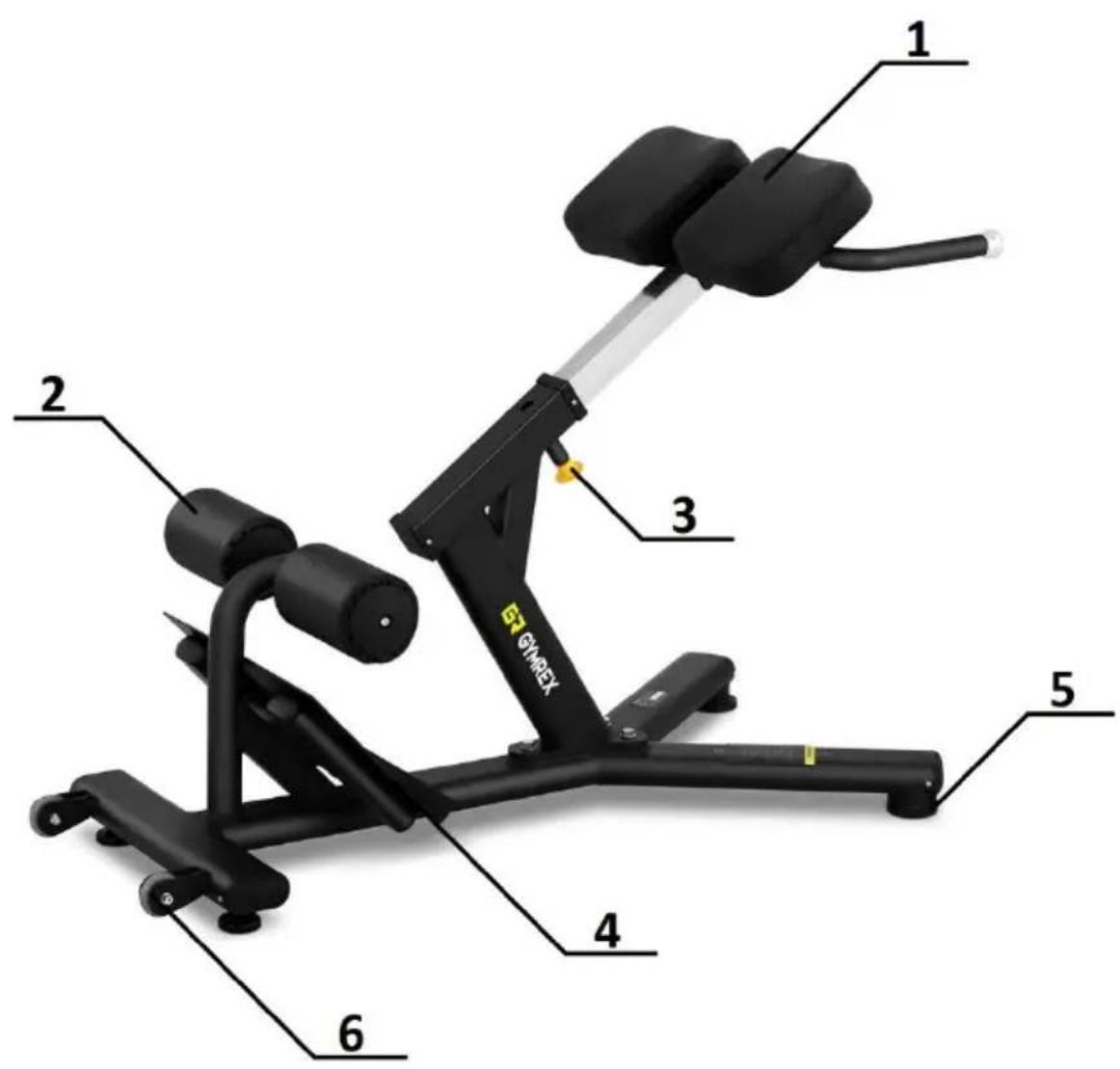

3.1. Descrizione del dispositivo

1 2 3 4 5 6 GYMREX

1 – Poggiabraccia
2 – Rulli di bloccaggio per le caviglie
3 – Bloccaggio dell'altezza dello schienale
4 - Poggiapiedi
5 – Piedini antiscivolo
6 – Rullo per un facile spostamento dell'attrezzo

3.2. Predisposizione al lavoro

Il dispositivo deve essere posizionato su una superficie dura, piatta e asciutta. La superficie adiacente deve essere antiscivolo. Si raccomanda di lasciare uno spazio libero di 2000mmx2000mm intorno all'apparecchio.

MONTAGGIO DELL'APPARECCHIO

Per assemblare correttamente l'apparecchio, è necessario preparare e utilizzare gli strumenti:

1. Chiave M6
2. Due chiavi da 17/19".

L'installazione dell'apparecchio dovrebbe seguire la sequenza mostrata nelle illustrazioni seguenti. Si raccomanda di raggruppare i componenti prima del montaggio.

Componenti:

Figura	Numero	Nome	Dimensione	Quantità
	1	Telaio inferiore		1
	2	Collegamento del telaio di supporto al telaio inferiore		1
	3	Vite a testa cilindrica con esagono incassato		3
	4	Supporto	11x2	3
	5	Vite a testa cilindrica con	M8x1.25	2

			esagono incassato
			6	Supporto		2
			7	Tappo esterno del rullo di bloccaggio per le caviglie	100	2
			8	Imbottitura del bloccaggio per le caviglie	125 × 200	2
			9	Rullo di bloccaggio per le caviglie	40 × 191	2
			10	Tappo del rullo di bloccaggio per le caviglie	100	2
			11	Poggiabraccia		2
			12	Telaio dello schienale con impugnature		1
			13	Vite a brugola	M12x1.75	2
			14	Supporto	13.5 × 2.5	4
			15	Controdado	M12x1.75	2
			16	Vite a testa cilindrica con esagono incassato	M8x1.25	4
			17	Supporto	9 × 1.6	4

18

Tubo regolabile

50x20x2.5x750

1

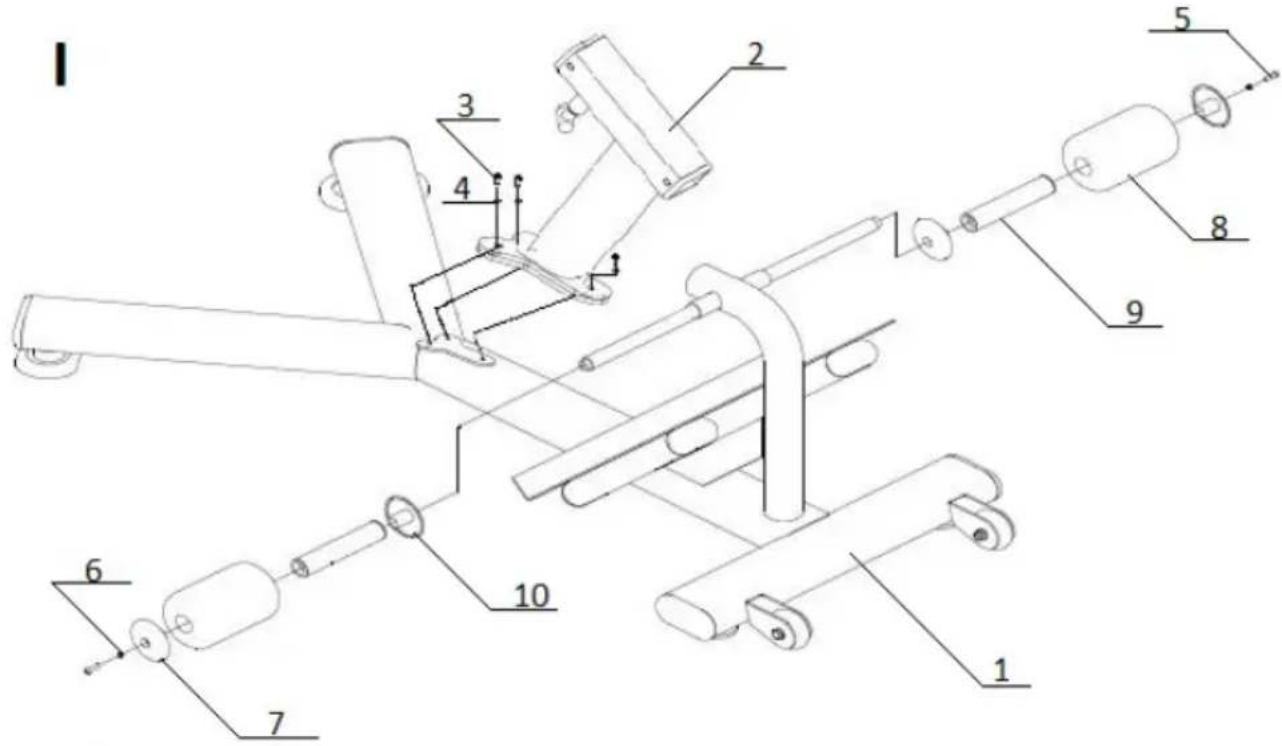

Primo passo "I":

1. Collegare il telaio inferiore dell'attrezzo (1) al collegamento del telaio di supporto (2) utilizzando le rondelle (4) e le viti a testa cilindrica con esagono incassato (3).
2. Montare l'imbottitura del bloccaggio per le caviglie. Per fare questo, far scorrere i tappi dei rulli di bloccaggio per le caviglie (10), i rulli di bloccaggio per le caviglie (9), l'imbottitura del bloccaggio per le caviglie (8) e i tappi esterni di bloccaggio per le caviglie (7) sugli assi dell'attrezzo, situati sopra il poggiapiedi.

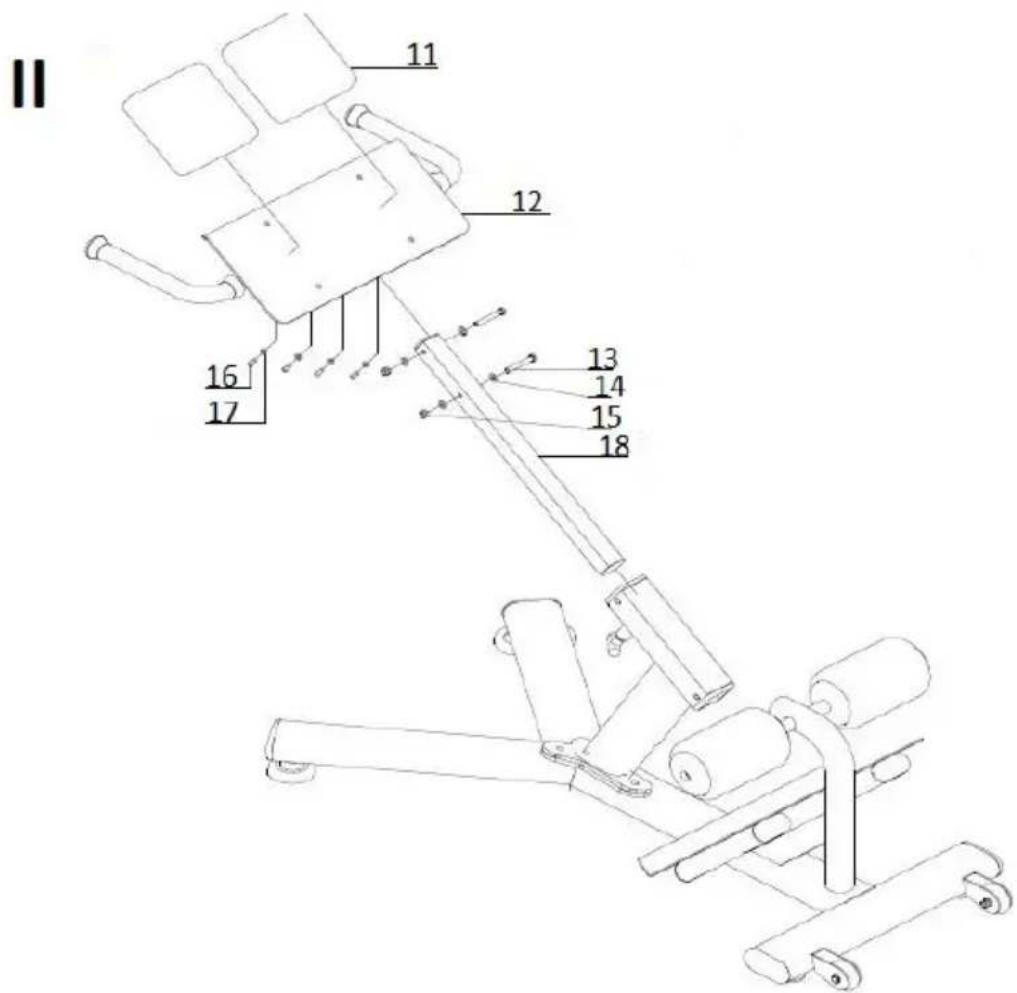

1. Posizionare lo schienale (11) sul telaio dello schienale (12) e fissarlo con rondelle (17) e viti viti a testa cilindrica con esagono incassato (16).
2. La struttura così preparata viene inserita nel foro di collegamento del telaio di supporto (2).

II 11 12 13 14 15 16 17 18

Tutti i collegamenti dell'apparecchio devono essere correttamente fissati e serrati. Una volta che queste fasi di montaggio sono state eseguite, è possibile iniziare a lavorare con l'apparecchio.

L'altezza dell'attrezzo viene regolata rilasciando il bloccaggio dell'altezza dello schienale ed estendendo o ritraendo il tubo regolabile. Una volta impostata l'altezza di lavoro desiderata, la regolazione deve essere bloccata inserendo il perno di bloccaggio nel rispettivo foro.

Attenzione! Dopo ogni regolazione, bisogna ricordarsi di controllare che il perno di bloccaggio dell'altezza dello schienale sia correttamente inserito.

3.3. Pulizia e manutenzione

a) Usare solo agenti non corrosivi per la pulizia della superficie.
b) Dopo ogni pulizia, tutti i componenti devono essere asciugati bene prima di utilizzare nuovamente l'apparecchio.
c) Conservare l'apparecchio in un luogo asciutto e fresco, al riparo dall'umidità e dalla luce solare diretta.
d) È vietato spruzzare l'apparecchio con un getto d'acqua o immergerlo in acqua.
e) Eseguire ispezioni regolari dell'apparecchio per assicurarsi che sia in buone condizioni di funzionamento e che non si siano verificati danni.
f) Pulire con un panno non abrasivo.

g) Non utilizzare oggetti appuntiti e/o metallici (ad esempio una spazzola metallica o una spatola metallica) per la pulizia, poiché potrebbero danneggiare la superficie del materiale dell'apparecchio.
h) Non pulire l'apparecchio con sostanze acide, prodotti medici, diluenti, carburante, olio o altri prodotti chimici, poiché ciò potrebbe causare danni all'apparecchio.
i) Ogni giorno prima di usare l'apparecchio, controllare i fissaggi e la loro stabilità.
j) Ogni giorno, prima di usare l'attrezzo, controllare la stabilità dello schienale e del bloccaggio per le caviglie.
k) Controllare una volta ogni tre mesi che l'attrezzo sia oliato nei punti di estrazione.

SMALTIMENTO DELLE APPARECCHIATURE USURATE.

Alla fine della sua vita utile, questo prodotto non deve essere smaltito con i normali rifiuti domestici, ma deve essere portato in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Ne informa il simbolo, collocato sul prodotto, sulle istruzioni per l'uso o sull'imballaggio. Le materie plastiche utilizzate nel dispositivo sono adatte al riutilizzo secondo la loro etichettatura. Potete dare un contributo importante alla protezione del nostro ambiente riutilizzando materiali e altri modi di utilizzare l'apparecchiatura usata. L'amministrazione locale sarà in grado di fornire informazioni sul punto di smaltimento appropriato.
