INSTRUKCJA OBSŁUGI GR-BE 150 Gymrex

Opisparametru	Wartośćparametru
Nazwa produktu	ŁAWKA TRENINGOWA NA GRZBIET
Model	GR-BE 150
Wymiary przyrządu(Szerokość / Głębokość / Wysokość) [mm]	1300x600x850
Maksymalne obciążenie(użytkownik + ciężar treningowy)[kg]	265

1. Ogólny opis

Instrukcja przeznaczona jest do pomocy w bezpiecznym i niezawodnym użytkowaniu. Produkt jest zaprojektowany i wykonany ściśle według wskazań technicznych przy użyciu najnowszych technologii i komponentów oraz przy zachowaniu najwyższych standardów jakości.

PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ INSTRUKCJĘ.

Dla zapewnienia długiej i niezawodnej pracy urządzenia należy dbać o jego prawidłową obsługę oraz konserwację zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane techniczne i specyfikacje zawarte w tej instrukcji obsługi są aktualne. Producent zastrzega sobie prawo dokonywania zmian związanych z podwyższeniem jakości. Uwzględniając postęp techniczny i możliwość ograniczenia hałasu, urządzenie zaprojektowano i zbudowano tak, aby ryzyko jakie wynika z emisji hałasu ograniczyć do najniższego poziomu.

Objaśnienie symboli

	Przed użyciem należy zapoznać się z instrukcją.
	Produkt podlegający recyklingowi.
	UWAGA! lub OSTRZEŻENIE! lub PAMIĘTAJ! opisująca daną sytuację (ogólny znak ostrzegawczy).
	Do użytku tylko wewnątrz pomieszczeń.

Instrukcją oryginalną jest niemiecka wersja instrukcji. Pozostałe wersje językowe są tłumaczeniami z języka niemieckiego.

2. Bezpieczeństwo użytkowania

⚠️ UWAGA! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz wszystkie instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować ciężkie obrażenia ciała lub śmierć.

Termin „urządzenie” lub „produkt” w ostrzeżeniach i w opisie instrukcji odnosi się do ŁAWKA TRENINGOWA NA GRZBIET

2.1. Bezpieczeństwo w miejscu pracy

a) Utrzymywać porządek w miejscu pracy i dobre oświetlenie. Nieporządek lub złe oświetlenie może prowadzić do wypadków. Należy być przewidującym, obserwować co się robi i zachowywać rozsądek podczas używania urządzenia.
b) W razie wątpliwości czy produkt działa poprawnie lub stwierdzenia uszkodzenia należy skontaktować się z serwisem producenta.
c) Naprawę produktu może wykonać wyłącznie serwis producenta. Nie wolno dokonywać napraw samodzielnie!
d) Zachować instrukcję użytkowania w celu jej późniejszego użycia. W razie, gdyby urządzenie miało zostać przekazane osobom trzecim, to wraz z nim należy przekazać również instrukcję użytkowania.
e) Elementy opakowania oraz drobne elementy montażowe należy przechowywać w miejscu niedostępnym dla dzieci.
f) Urządzenie trzymać z dala od dzieci i zwierząt.

2.2. Bezpieczne stosowanie urządzenia

a) Nieużywane urządzenia należy przechowywać w miejscu niedostępnym dla dzieci oraz osób nieznających urządzenia lub tej instrukcji obsługi. Urządzenia są niebezpieczne w rękach niedoświadczonych użytkowników.

b) Utrzymywać urządzenie w dobrym stanie technicznym. Sprawdzać przed każdą pracą czy nie posiada uszkodzeń ogólnych lub związanych z elementami ruchomymi (pęknięcia części i elementów lub wszelkie inne warunki, które mogą mieć wpływ na bezpieczne działanie urządzenia). W przypadku uszkodzenia, oddać urządzenie do naprawy przed użyciem.

c) Przy transportowaniu i przenoszeniu urządzenia z miejsca magazynowania do miejsca użytkowania należy uwzględnić zasady bezpieczeństwa i higieny pracy przy ręcznych pracach transportowych obowiązujących w kraju, w którym urządzenia są użytkowane.

d) Należy regularnie czyścić urządzenie, aby nie dopuścić do trwałego osadzenia się zanieczyszczeń.

e) Urządzenie nie jest zabawką. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru osoby dorosłej.

f) Nie wolno uruchamiać pustego urządzenia.

g) Zabrania się ingerowania w konstrukcję urządzenia celem zmiany jego parametrów lub budowy.

h) Trzymać urządzenia z dala od źródeł ognia i ciepła.

i) Nie należy przeciązać urządzenia.

j) Przekroczenie maksymalnej dopuszczalnej wagi użytkownika może spowodować uszkodzenie produktu.

k) Zawsze należy wykonać rozgrzewkę przed rozpoczęciem korzystania z urządzenia.

I) W przypadku odczuwania podczas ćwiczeń niepokojących symptomów np. bólu w klatce piersiowej, zawrotów głowy, braku tchu itp. Należy bezzwłocznie przerwać trening oraz skonsultować się z lekarzem.

m) Urządzenie ustawić na stabilnej, suchej i płaskiej powierzchni, dbając o zachowanie minimalnego odstępu 0,5 m wolnej przestrzeni wokół.

n) Przed rozpoczęciem ćwiczeń należy skonsultować się z lekarzem w celu ustalenia stanu zdrowia.

3. Zasady użytkowania

Urządzenie służy do przeprowadzenia treningu wysiłkowego różnych partii ciała przy zastosowaniu odpowiednich ćwiczeń.

Produkt przeznaczony jest do użytku w profesjonalnych klubach sportowych, siłowniach, hotelach itp..

Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

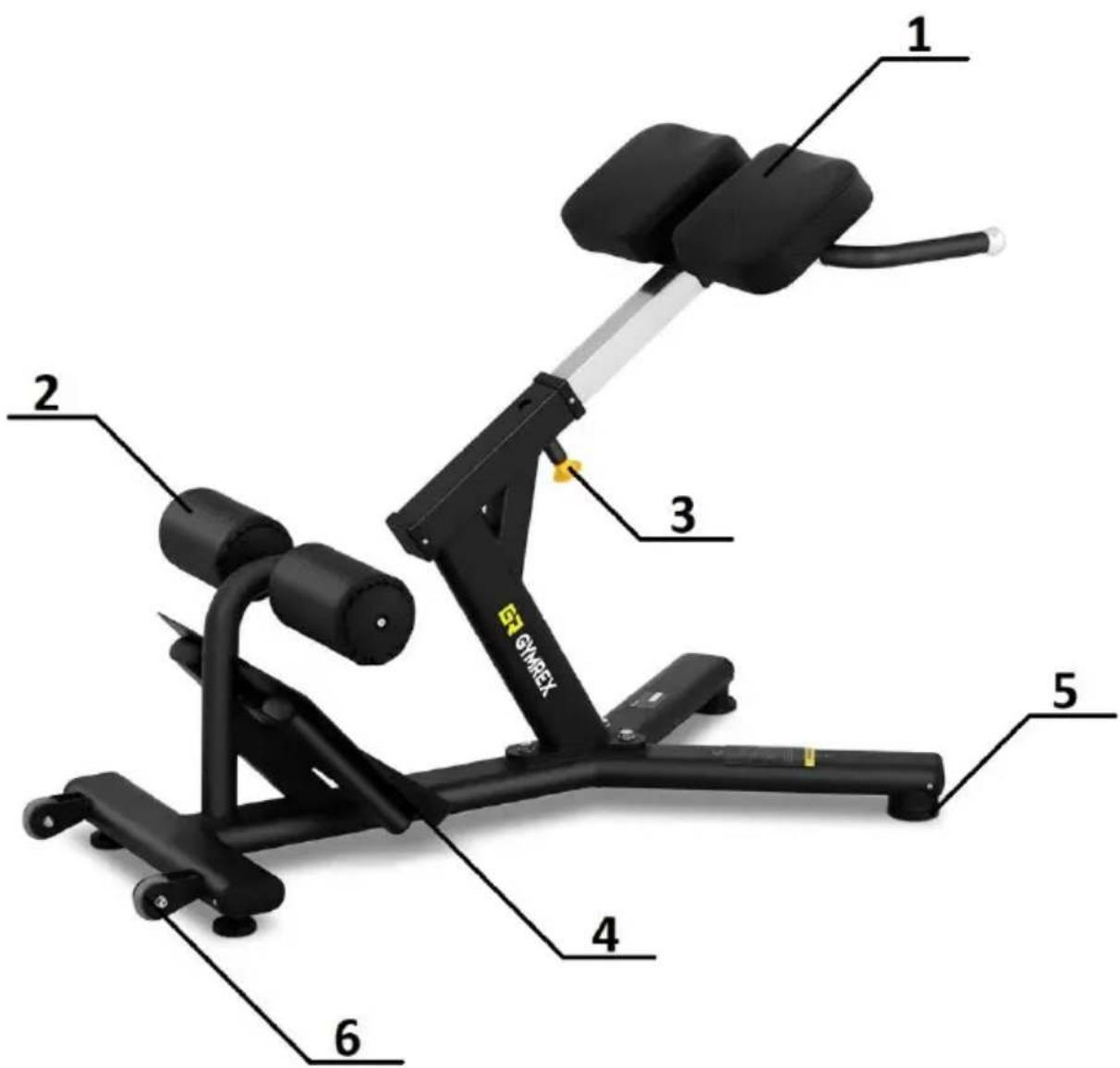

3.1. Opis urządzenia

1 2 3 4 5 6 GYMREX

1 – Oparcie
2 – Rolki blokady nóg
3 – Blokada wysokości oparcia
4 – Podnóžek
5 – Antypoślizgowe podstawy
6 – Rolka ułatwiająca przemieszczanie urządzenia

3.2. Przygotowanie do pracy

UMIEJSCOWIENIE URZĄDZENIA

Położenie urządzenia powinno znajdować się na twardym, płaskim oraz suchym podłożu. Przylegająca powierzchnia powinna być antypoślizgowa. Zaleca się pozostawienie wolnej przestrzeni o wielkości 2000mmx2000mm wokół urządzenia.

MONTAŻ URZĄDZENIA

W celu poprawnego montażu urządzenia należy przygotować i użyć przyrządów:

1. Klucz M6
2. Dwa klucze 17/19"

Montaż urządzenia powinien przebiegać zgodnie z kolejnością przedstawioną na ilustracjach poniżej. Przed przystąpieniem do montażu zaleca się pogrupowanie elementów składowych.

Elementy składowe:

Widok	Numer	Nazwa	Rozmiar	Ilość
	1	Stelaż dolny		1
	2	Łączenie stelaża podparcia ze stelażem dolnym		1
	3	Śruba z łbem walcowym z gniazdem sześciokątnym		3

		4	Podkładka	11x2	3
		5	Śruba z łbem walcowym z gniazdem sześciokątnym	M8x1.25	2
		6	Podkładka		2
		7	Zewnętrzna nakładka rolki blokady nóg	100	2
		8	Ochrona blokady nóg	125x200	2
		9	Rolka blokady nóg	40x191	2
		10	Nakładka rolki blokady nóg	100	2
		11	Oparcie		2
		12	Stelaż oparcia z uchwytami		1
		13	Śruba z gniazdem sześciokątnym	M12x1.75	2
		14	Podkładka	13.5x2.5	4
		15	Nakrętka zabezpieczająca	M12x1.75	2
		16	Śruba z łbem walcowym z gniazdem sześciokątnym	M8x1.25	4
		17	Podkładka	9x1.6	4
		18	Rura regulacyjna	50x20x2.5x75 0	1

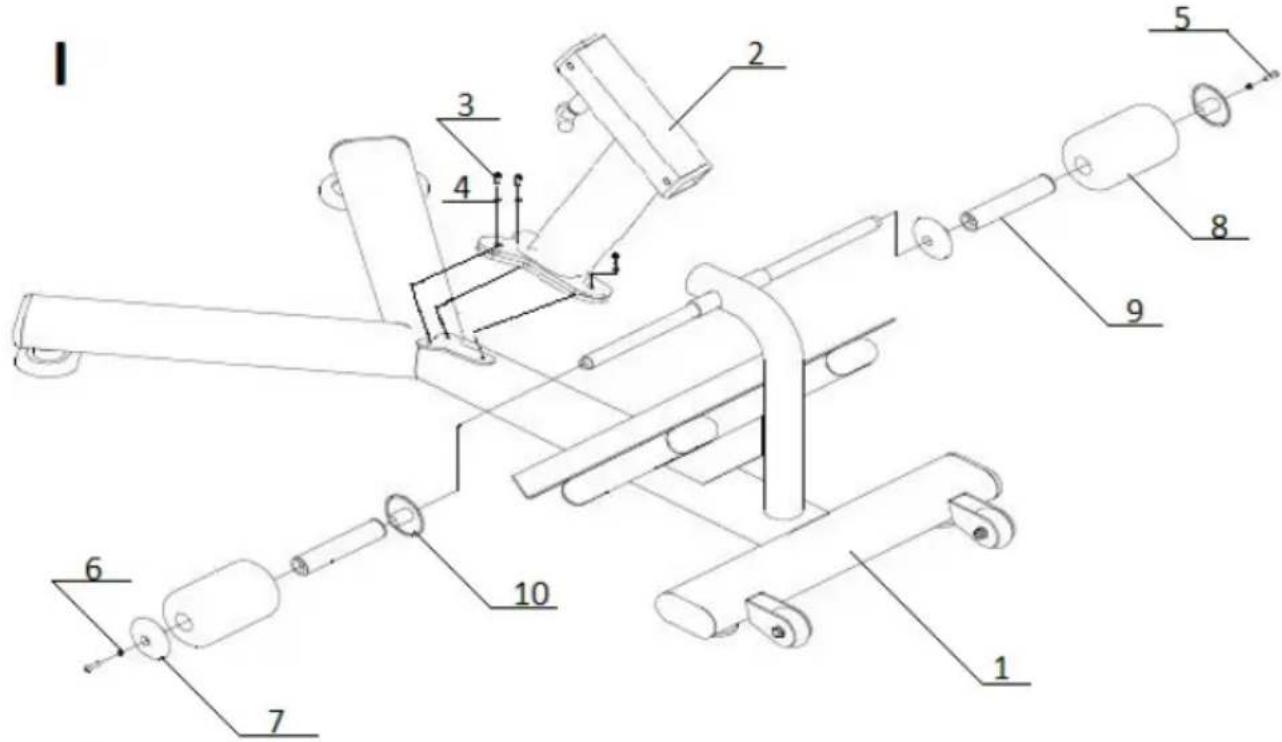

Krok pierwszy „I”:

1. Stelaż dolny urządzenia (1) należy połączyć z łączeniem stelaża podparcia (2) za pomocą podkładek (4) oraz śrub z łbem walcowym z gniazdem sześciokątnym (3).
2. Zamontować system ochrony blokady nóg. W tym celu nasunąć na osie urządzenia, znajdujące się nad podnóżkiem, nakładki rolki blokady nóg (10), rolki blokady nóg (9), ochronę blokady nóg (8) oraz zewnętrzne nakładki blokady nóg (7).

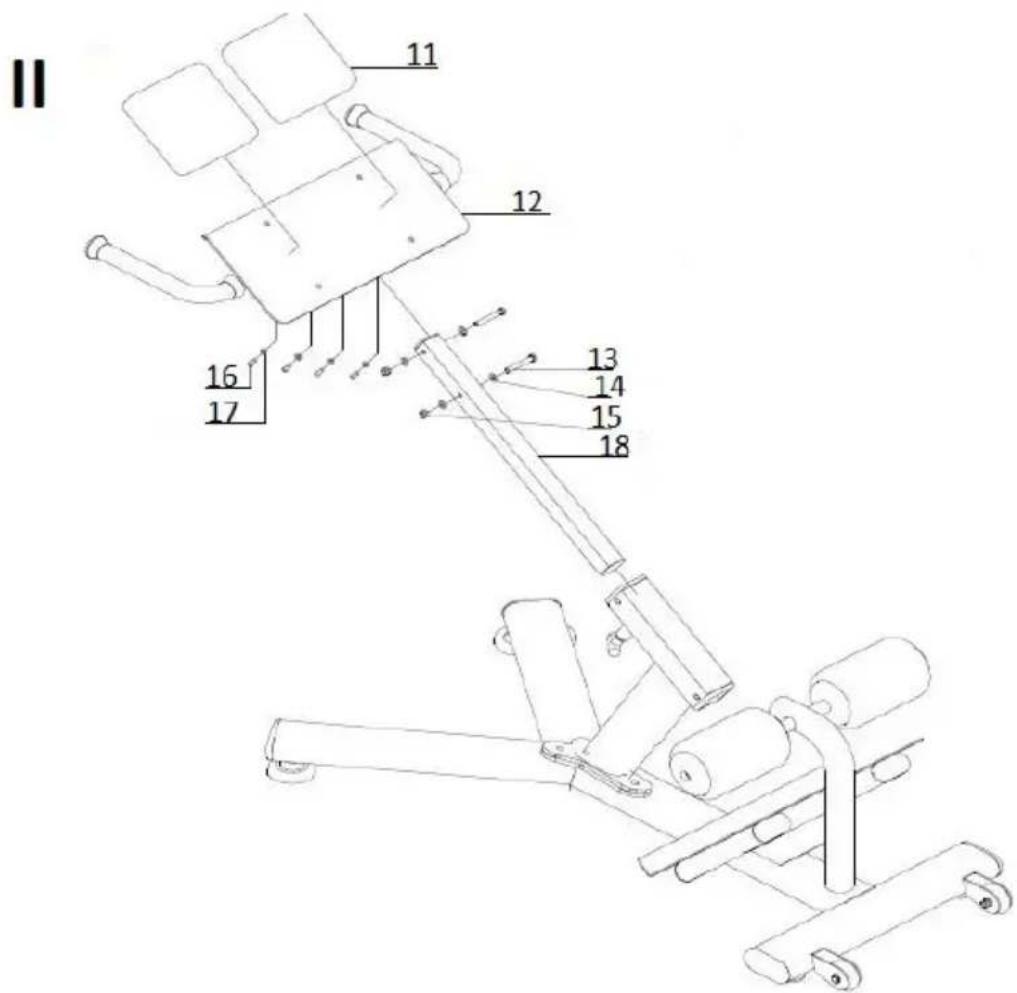

1. Na stelaż oparcia (12) nasadzić oparcie (11) oraz zamocować podkładkami (17) i śrubami z łbem walcowym z gniazdem sześciokątnym (16).

2. Tak przygotowaną konstrukcję należy wsunąć do osi otworu łączenia stelaża podparcia (2).

II 11 12 13 14 15 16 17 18

Wszystkie łączenia urządzenia powinny być odpowiednio zamocowane oraz dociśnięte. Po przeprowadzeniu danych czynności montażowych dopuszcza się rozpoczęcie pracy z urządzeniem.

Regulacja wysokości urządzenia następuje poprzez zwolnienie blokady wysokości oparcia oraz wysuwanie bądź nasuwanie rury regulacyjnej. Po ustaleniu żądanej wysokości pracy należy zablokować regulację poprzez osadzenie blokady w danym otworze.

⚠️ UWAGA! Po każdej regulacji należy pamiętać aby sprawdzić czy blokada wysokości oparcia została prawidłowo osadzona.

3.3. Czyszczenie i konserwacja

a) Do czyszczenia powierzchni należy stosować wyłącznie środki niezawierające substancji żrácych.

b) Po każdym czyszczeniu wszystkie elementy należy dobrze wysuszyć, zanim urządzenie zostanie ponownie użyte.

c) Urządzenie należy przechowywać w suchym i chłodnym miejscu chronionym przed wilgocią i bezpośrednim promieniowaniem słonecznym.

d) Zabrania się spryskiwania urządzenia strumieniem wody lub zanurzania urządzenia w wodzie.

e) Należy wykonywać regularne przeglądy urządzenia pod kątem jego sprawności technicznej oraz wszelkich uszkodzeń.
f) Do czyszczenia należy używać miękkiej ściereczki.
g) Do czyszczenia nie wolno używać ostrych i/lub metalowych przedmiotów (np. drucianej szczotki lub metalowej łopatki) ponieważ mogą one uszkodzić powierzchnię materiału, z którego wykonane jest urządzenie.
h) Nie czyścić urządzenia substancja o odczynie kwasowym, środkami przeznaczenia medycznego, rozcieńczalnikami, paliwem, olejami lub innymi substancjami chemicznymi może to spowodować uszkodzenie urządzenia.
i) Każdego dnia przed przystąpieniem do pracy z urządzeniem należy sprawdzić mocowania oraz ich stabilność.
j) Każdego dnia przed przystąpieniem do pracy z urządzeniem należy sprawdzić stabilność zamontowanego oparcia oraz blokady nóg.
k) Raz na trzy miesiące należy sprawdzić naoliwienie urządzenia w miejscach wysuwanych.

USUWANIE ZUŻYTYCH URZĄDZEŃ.

Po zakończeniu okresu użytkowania nie wolno usuwać niniejszego produktu poprzez normalne odpady komunalne, lecz należy go oddać do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Informuje o tym symbol, umieszczony na produkcie, instrukcji obsługi lub opakowaniu. Zastosowane w urządzeniu tworzywa nadają się do powtórnego użycia zgodnie z ich oznaczeniem. Dzięki powtórnemu użyciu, wykorzystaniu materiałów lub innym formom wykorzystania zużytych urządzeń wnoszą Państwo istotny wkład w ochronę naszego środowiska.

Informacji o właściwym punkcie usuwania zużytych urządzeń udzieli Państwu lokalna administracja.
