BEDIENUNGSANLEITUNG GR-BE 150 Gymrex

BEDIENUNGSANLEITUNG | INSTRUKCJA OBSŁUGI

NÁVOD K POUŽITÍ | MANUEL D'UTILISATION

ISTRUZIONI PER L'USO | MANUAL DE INSTRUCCIONES

DE	Produktname:	RÜCKENTRAINER
EN	Product name:	BACK EXTENSION BENCH
PL	Nazwa produktu:	ŁAWKA TRENINGOWA NA GRZBIET
CZ	Název výrobku	TRÉNINKOVÁ LAVIČKA NA ZÁDA
FR	Nom du produit:	BANC LOMBAIRES
IT	Nome del prodotto:	PANCA PER LOMBARI
ES	Nombre del producto:	PANCA PER LOMBARI
HU	Termék neve	HÁTPAD
DA	Produktnavn	RYGTRÆNINGSBÆNK
DE	Modell:	GR-BE 150
EN	Product model:
PL	Model produktu:
CZ	Model výrobku
FR	Modèle:
IT	Modello:
ES	Modelo:
HU	Modell
DA	Model
DE	Hersteller	expondo Polska sp. z o.o. sp. k.
EN	Manufacturer
PL	Producent
CZ	Výrobce
FR	Fabricant
IT	Produttore
ES	Fabricante
HU	Termelő
DA	Producent
DE	Anschrift des Herstellers	ul. Nowy Kisielin – Innowacyjna 7, 66-002 Zielona Góra | Poland, EU
EN	Manufacturer Address
PL	Adres producenta
CZ	Adresa výrobce
FR	Adresse du fabricant
IT	Indirizzo del produttore
ES	Dirección del fabricante
HU	A gyártó címe
DA	Producentens adresse

Technische Daten

Beschreibung des Parameters	Wert des Parameters
Bezeichnungen des Produktes	RÜCKENTRAINER
Modell	GR-BE 150
Abmessungen des Produkts (Breite / Tiefe / Höhe [mm])	1300x600x850
Maximal zulässiges Trainingsgewicht (Benutzer + Trainingsgewicht)[kg]	265

1. Allgemeine Beschreibung

Die Betriebsanleitung soll Ihnen helfen, das Gerät sicher und zuverlässig zu benutzen. Das Produkt wird streng nach den technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und unter Einhaltung der höchsten Qualitätsstandards entwickelt und hergestellt.

VOR BEGINN DER ARBEITEN IST DIESE BETRIEBSANLEITUNG SORGFÄLTIG ZU LESEN UND ZU VERSTEHEN.

Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, soll das Gerät gemäß den Anweisungen in dieser Anleitung korrekt bedient und gewartet werden. Die technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, um die Qualität zu verbessern. Unter Berücksichtigung des technischen Fortschritts und der Möglichkeiten zur Lärmminderung wurde das Gerät so entwickelt und gebaut, dass das Risiko durch Lärmemissionen auf ein Minimum reduziert wird.

Erläuterung der Symbole

	Vor dem Gebrauch die Gebrauchsanweisung sorgfältig lesen.
	Recycelbares Produkt.
	ACHTUNG! oder WARNUNG! oder HINWEIS! zur Beschreibung einer jeweiligen Situation(allgemeines Warnzeichen).
	Nur zur Verwendung in geschlossenen Räumen.

Die Bedienungsanleitung wurde in der deutschen Sprache verfasst. Die den anderen Sprachfassungen handelt es sich Übersetzungen aus dem Deutschen.

2. Anwendungssicherheit

ACHTUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen kann zu schweren Verletzungen oder zum Tod führen.

Der Begriff „Gerät“ oder „Produkt“ in den Sicherheitshinweisen und in der Gebrauchsanweisung bezieht sich auf die RÜCKENTRAINER.

2.1. Sicherheit am Arbeitsplatz

a) Halten Sie den Arbeitsbereich aufgeräumt und gut beleuchtet. Unordnung oder schlechte Beleuchtung kann zu Unfällen führen. Beim Gebrauch des Gerätes seien Sie vorausschauend, passen Sie darauf, was Sie tun, und nutzen Sie Ihren gesunden Menschenverstand.
b) Wenn Sie nicht sicher sind, ob das Gerät ordnungsgemäß funktioniert, wenden Sie sich an den Kundendienst des Herstellers.
c) Reparaturen dürfen nur vom Kundendienst des Herstellers durchgeführt werden. Führen Sie Reparaturen nicht selbst durch!
d) Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Soll das Gerät an Dritte weitergegeben werden, muss auch die Gebrauchsanweisung mit übergeben werden.
e) Bewahren Sie Verpackungsteile und kleine Montageteile außerhalb der Reichweite von Kindern auf.
f) Halten Sie das Gerät von Kindern und Tieren fern.

2.2. Sichere Verwendung des Geräts

a) Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern und Personen auf, die nicht mit dem Gerät oder dieser Anleitung vertraut sind. Dieses Gerät stellt in den Händen von unerfahrenen Benutzern eine Gefahr dar.
b) Halten Sie das Gerät in gutem Betriebszustand. Prüfen Sie vor jedem Einsatz, ob allgemeine Schäden oder Schäden an beweglichen Teilen vorliegen (Risse in Bauteilen und Komponenten oder andere Zustände, die den sicheren Betrieb des Geräts beeinträchtigen können). Im Falle einer Beschädigung lassen Sie das Gerät vor der Benutzung reparieren.
c) Beim Transport und dem Tragen des Geräts vom Lagerort zum Einsatzort sind die Gesundheits- und Sicherheitsvorschriften für die manuelle Handhabung zu berücksichtigen, die in dem Land gelten, in dem das Gerät eingesetzt wird.
d) Das Gerät sollte regelmäßig gereinigt werden, um die dauerhafte Ablagerung von Schmutz zu verhindern.
e) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Die Reinigung und Wartung darf ohne Aufsicht von Erwachsenen nicht von Kindern durchgeführt werden.
f) Es ist verboten das leere Gerät zu starten.
g) Es ist untersagt die Konstruktion des Geräts zu verändern, um die Parameter oder Bauweise des Geräts zu modifizieren.
h) Das Gerät muss von Feuer- und Wärmequellen ferngehalten werden.
i) Überlasten Sie das Gerät nicht.
j) Die Überschreitung der zulässigen Belastung kann zu Beschädigungen des Produkts führen.
k) Wärmen Sie sich immer zunächst auf, bevor Sie das Gerät verwenden.
I) Wenn Sie während des Trainings irgendeine Form von Schmerzen verspüren, z. B. Brustschmerzen, Schwindel, Atemnot usw., muss das Training sofort abgebrochen werden und konsultieren Sie bitte Ihren Arzt.
m) Das Gerät muss auf einer ebenen, trockenen und flachen Oberfläche aufgestellt werden, wobei auf die Einhaltung eines Freiraums von 0,5m um das Gerät herum geachtet werden muss.
n) Konsultieren Sie vor dem Beginn Ihres Trainings hinsichtlich Ihres Gesundheitszustandes einen Arzt.

3. Nutzungshinweise

Das Gerät dient zur Ausführung von Kraftübungen von verschiedenen Körperpartien bei Verwendung von entsprechenden Übungen.

Das Produkt ist für den Einsatz in professionellen Sportvereinen, Fitnessstudios, Hotels etc. bestimmt.

Für Schäden, die durch unsachgemäßen Gebrauch entstehen, haftet der Benutzer.

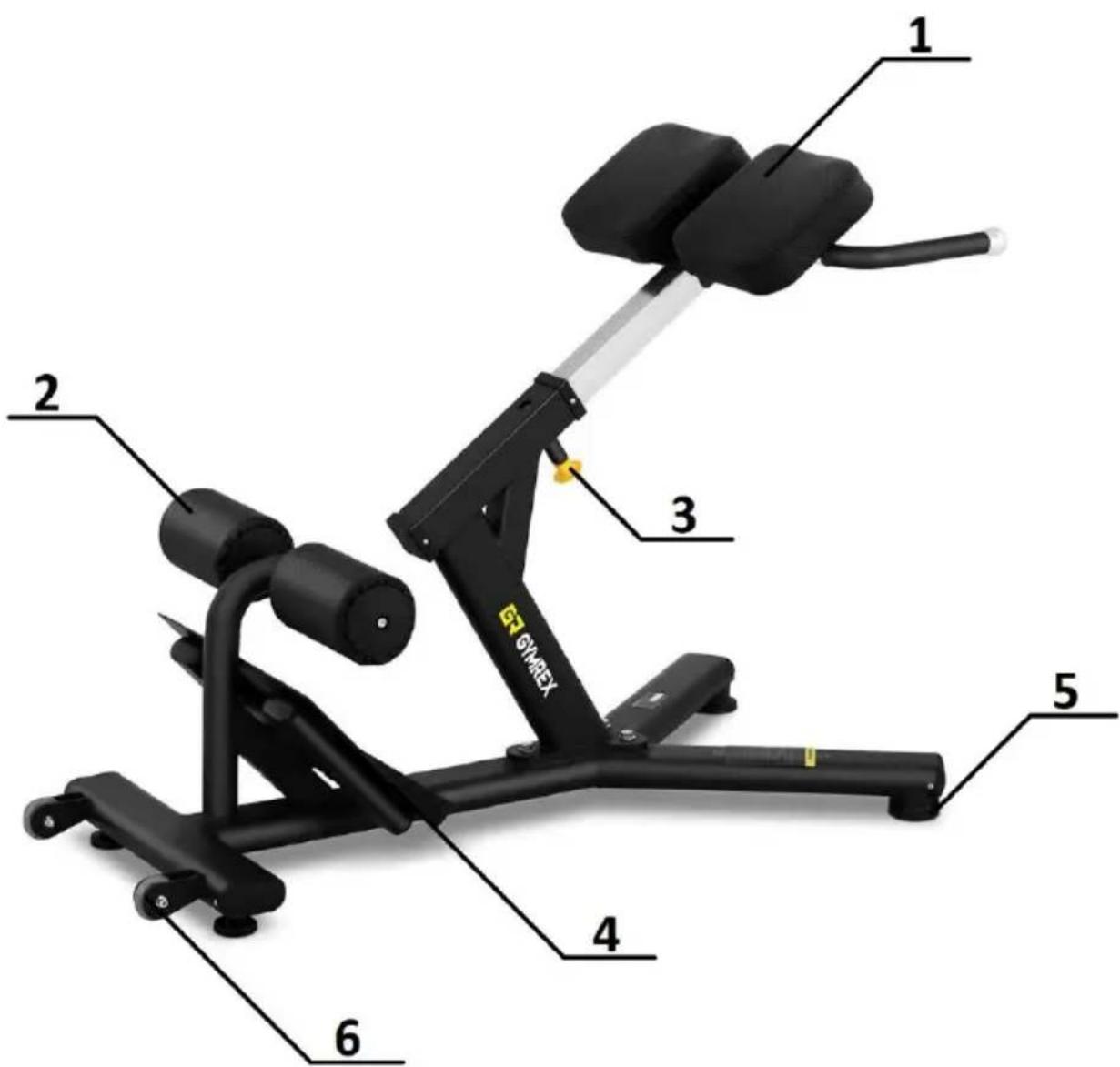

3.1. Beschreibung des Geräts

1 2 3 4 5 6 GYMREX

1 – Rückenlehne
2 – Beinsperrerollen
3 – Sperre der Höheneinstellung der Lehne
4 – Fußstütze
5 – Rutschfeste Füße
6 – Rad für den einfachen Transport des Geräts

3.2. Vorbereitung für den Betrieb

POSITIONIERUNG DES GERÄTS

Das Gerät sollte auf einem harten, ebenen und trockenen Untergrund positioniert werden. Die angrenzende Fläche sollte rutschfest sein. Es wird empfohlen, einen Freiraum von 2000 mm x 2000 mm um das Gerät herum einzuhalten.

ZUSAMMENBAU DES GERÄTS

Für den korrekten Zusammenbau des Geräts müssen folgende Werkzeuge vorbereitet und verwendet werden:

Der Zusammenbau des Geräts sollte entsprechend der auf den Abbildungen unten gezeigten Reihenfolge erfolgen. Es wird empfohlen, die Bauteile entsprechend zu gruppieren, bevor der Zusammenbau begonnen wird.

Bauteile:

Ansicht	Nummer	Name	Größe	Menge
	1	Unterer Rahmen		1
	2	Verbindungsstück zwischen Rückenlehnenrahmen und unteren Rahmen		1

		3	Zylinderschraube mit Innensechskant		3
		4	Unterlegscheibe	11x2	3
		5	Zylinderschraube mit Innensechskant	M8x1.25	2
	[BT8H]	6	Unterlegscheibe		2
		7	Äußere Aufsatz der Beinsperrerollen	100	2
	[WYSZ]	8	Beinsperrerollen schutz	125x200	2
		9	Beinsperrerolle	40x191	2
		10	Aufsatz der Beinsperrerollen	100	2
		11	Rückenlehne		2
		12	Rückenlehnenrahmen mit Griffen		1
		13	Innensechskants chraube	M12x1.75	2
		14	Unterlegscheibe	13.5x2.5	4
		15	Sicherungsmutter	M12x1.75	2
		16	Zylinderschraube mit Innensechskant	M8x1.25	4
		17	Unterlegscheibe	9x1.6	4
		18	Verstellrohr	50x20x2.5x750	1

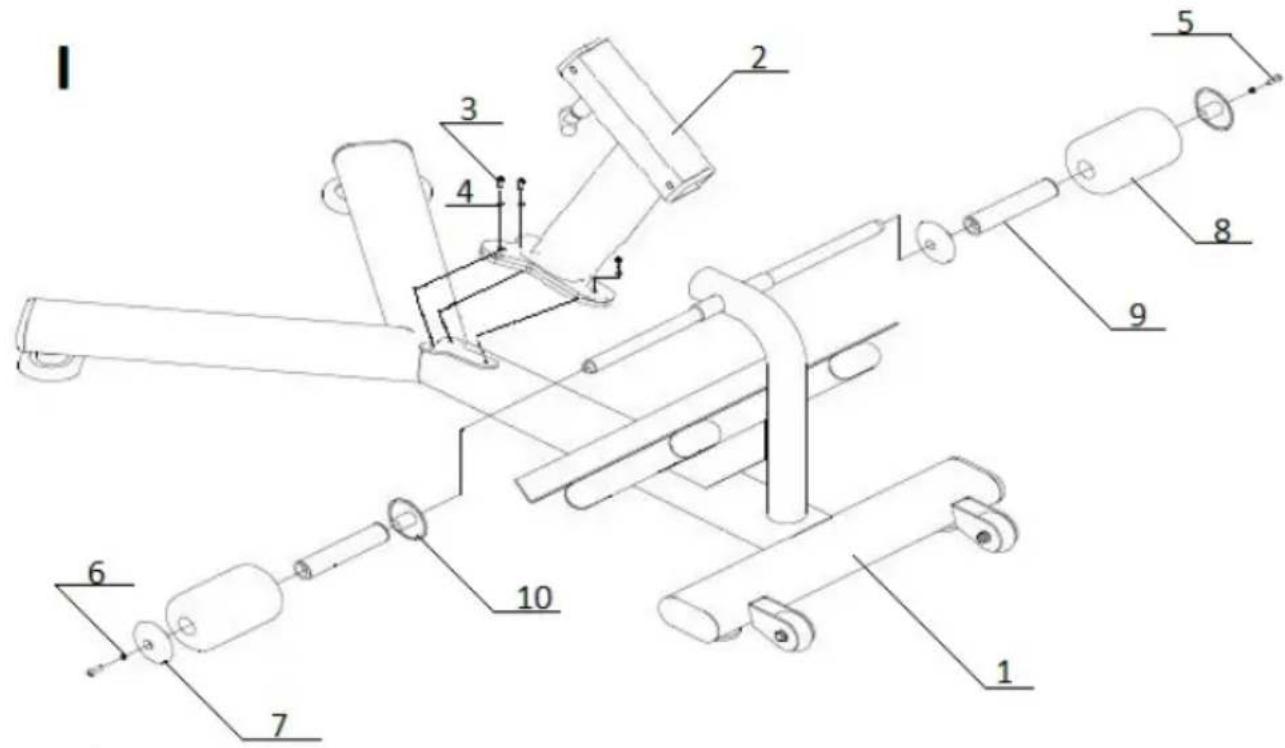

Schritt I:

1. Der untere Rahmen des Geräts (1) muss mit den Unterlagen (4) und Zylinderschrauben mit Innensechskant (3) mit dem Rückenlehnenrahmen (2) verbunden werden.
2. Schutzmechanismus der Beinsperre montieren. Zu diesem Zweck muss auf die Achse des Geräts, die über der Fußstütze lokalisiert ist, die Aufsätze der Beinsperrerollen (10), die Beinsperrerollen (9), der Beinsperrerollenschutz (8) und die äußeren Aufsatz der Beinsperrerollen (7) eingesetzt werden.

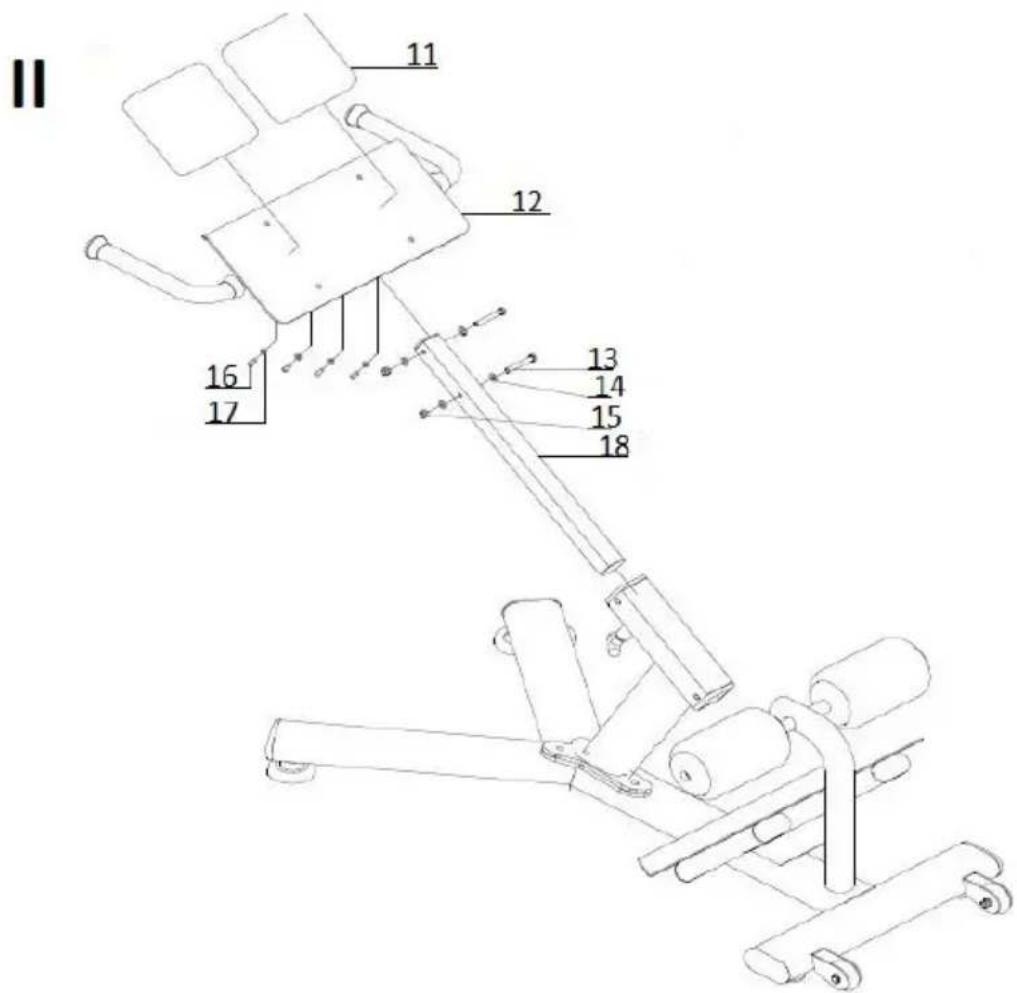

1. Auf den Rückenlehnenrahmen (12) die Rückenlehne (11) aufsetzen und mit den Unterlagen (17) und Zylinderschrauben mit Innensechskant (16) befestigen.
2. Die so vorbereitete Konstruktion muss auf die Achse der Verbindungsöffnung des Rückenlehnenrahmens (2) geschoben werden.

II 11 12 13 14 15 16 17 18

Alle Verbindungen am Gerät müssen ordnungsgemäß befestigt und festgezogen werden. Nach Ausführung der aufgeführten Montagetätigkeiten kann die Nutzung des Geräts begonnen werden.

Die Höhenverstellung des Gerätes erfolgt durch das Lösen der Rückenlehnen-Höhenverriegelung und ausziehen bzw. einschieben des Verstellrohrs. Nachdem die gewünschte Höhe eingestellt wurde, muss die Sperre erneut blockiert werden, indem die Sperre in der entsprechenden Öffnung eingesetzt wird.

! ACHTUNG! Nach jeder Einstellung muss überprüft werden, ob die Höhensperre der Rückenlehne korrekt eingesetzt wurde.

3.3. Reinigung und Wartung

a) Verwenden Sie zur Reinigung der Oberfläche nur nicht-korrosive Mittel.
b) Nach jeder Reinigung sind alle Komponenten gut zu trocknen, bevor das Gerät wieder verwendet wird.
c) Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung.
d) Es ist verboten, das Gerät mit einem Wasserstrahl abzuspritzen oder es in Wasser zu tauchen.
e) Das Gerät muss regelmäßig hinsichtlich seiner technischen Leistungsfähigkeit und auf eventuelle Schäden hin überprüft werden.

f) Verwenden Sie zur Reinigung ein weiches Tuch.
g) Verwenden Sie zur Reinigung keine scharfen und/oder metallischen Gegenstände (z. B. eine Drahtbürste oder einen Metallspatel), da diese die Oberfläche des Gerätematerials beschädigen können.
h) Das Gerät darf nicht mit säurehaltigen Substanzen, medizinischen Reinigungsmitteln, Verdünnern, Benzin, Ölen oder anderen chemischen Substanzen gereinigt werden, da dies zu einer Beschädigung des Geräts führen kann.
i) Die Verbindungen und deren Stabilität müssen täglich vor dem Training mit dem Gerät überprüft werden.
j) Die Stabilität der Rückenlehne und der Beinsperre müssen täglich vor dem Training mit dem Gerät überprüft werden.
k) Außerdem muss alle drei Monate die Schmierung auf den Gleitpunkten des Geräts überprüft werden.

ENTSORGUNG VON ALTGERÄTEN.

Altgeräte dürfen nicht im Hausabfall entsorgt werden, sondern muss an einer Recycling-Sammelstelle für Elektro- und Elektronikgeräte abgegeben werden. Dies wird durch das Symbol, das auf dem Produkt, der Anleitung oder der Verpackung angezeigt ist, kenntlich gemacht. Die im Gerät verwendeten Materialien können entsprechend ihrer Kennzeichnung wiederverwendet werden. Durch die Wiederverwendung, die Verwendung von Materialien oder andere Formen der Nutzung gebrauchter Geräte leisten Sie einen wesentlichen Beitrag zum Schutz unserer Umwelt.

Bei Ihrer örtlichen Verwaltung erhalten Sie entsprechende Informationen über geeignete Stelle für die Entsorgung von Altgeräten.

Technical Data

Description of the parameter	Value of the parameter
Product name	BACK EXTENSION BENCH
Model	GR-BE 150
Unit dimensions (Width x Depth x Height) [mm]	1300x600x850
Maximum training weight (user + training load) [kg]	265
