NÁVOD K OBSLUZE GR-BE 150 Gymrex

Popisparametru	Hodnotaparametru
Název výrobku	TRÉNINKOVÁ LAVIČKA NA ZÁDA
Model	GR-BE 150
Rozměry zařízení (šířka /hloubka / výška) [mm]	1300x600x850
Maximální zátěž při posilování(uživatel + tréninková zátěž)[kg]	265

1. Všeobecný popis

Účelem pokynů je pomoc při bezpečném a spolehlivém používání. Výrobek je navržený a vyrobený přísně podle technických pokynů pomocí nejnovějších technologií a komponentů a při zachování nejvyšších standardů kvality.

PŘED ZAHÁJENÍM PRÁCE SI DŮKLADNĚ PROSTUDUJTE TYTO POKYNY.

Pro zajištění dlouhodobého a spolehlivého provozu zařízení dbejte na jeho řádnou obsluhu a údržbu podle doporučení uvedených v těchto pokynech. Technické údaje a specifikace uvedené v těchto pokynech k obsluze jsou aktuální. Výrobce si vyhrazuje právo provádět změny související se zvýšením kvality. S ohledem na technický pokrok a omezení hluku je zařízení navrženo a vyrobeno tak, aby bylo riziko vyplývající z emisí hluku omezeno na co nejnižší úroveň.

Vysvětlení symbolů

	Před použitím se seznamte s pokyny.
	Recyklovatelný výrobek.
	UPOZORNĚNÍ! nebo VAROVÁNÍ! nebo NEZAPOMEŇTE! popisující danou situaci(všeobecná výstražná značka).

Pro použití ve vnitřních prostorech.

Originální pokyny tvoří německá verze. Ostatní jazykové verze jsou překlady z německého jazyka.

2. Bezpečné používání

UPOZORNĚNÍ! Prostudujte si všechna varování týkající se bezpečnosti a všechny

pokyny. Nedodržování varování a pokynů může způsobit těžké zranění nebo smrt.

Výrazy „zařízení“ nebo „výrobek“ použité u varování a v pokynech se týkají TRÉNINKOVÁ LAVIČKA NA ZÁDA.

2.1. Bezpečnost na pracovišti

a) Na pracovišti udržujte pořádek a zajistěte dostatečné osvětlení. Nepořádek nebo nedostatečné osvětlení může vést k nehodám a úrazům. Při používání zařízení předcházejte nebezpečným situacím, pozorujte, co se děje, a chovejte se rozumně.

b) V případě pochybností, zda výrobek funguje správně, nebo při zjištění jeho poškození kontaktujte servis výrobce.

c) Opravy výrobku smí provádět výhradně servis výrobce. Výrobek nikdy neopravujte sami!

d) Pokyny k používání si uložte pro pozdější použití. Pokud má být zařízení předáno třetím osobám, předejte současně s ním rovněž pokyny k používání.

e) Části balení a drobné montážní prvky ukládejte mimo dosah dětí.

f) Zařízení uložte mimo dosah dětí a zvířat.

2.2. Bezpečné používání zařízení

a) Nepoužívané zařízení uložte mimo dosah dětí a osob neznajících zařízení nebo tyto pokyny k obsluze. Zařízení jsou nebezpečná v rukou nezkušených uživatelů.

b) Zařízení udržujte v dobrém technickém stavu. Před každou prací zkontrolujte, zda zařízení není poškozeno nebo nejsou poškozeny jeho pohyblivé části

(praskliny částí nebo veškeré jiné podmínky, které mohou mít vliv na bezpečný chod zařízení). V případě poškození předejte zařízení do opravy ještě před jeho použitím.

c) Při přepravě a přenášení zařízení z místa jeho uložení na místo použití dbejte zásad bezpečnosti a ochrany zdraví při ručních přepravních pracích platných v zemi, v níž jsou zařízení používána.

d) Zařízení pravidelně čistěte, aby nedošlo k trvalému usazování nečistot.

e) Zařízení není hračka. Čištění a údržbu nesmějí provádět děti bez dozoru dospělé osoby.

f) Prázdné zařízení nikdy neuvádějte do provozu.

g) Je zakázáno zasahovat do konstrukce zařízení a provádět změny jeho parametrů nebo konstrukce.

h) Zařízení nepoužívejte ani neukládejte v blízkosti zdrojů ohně a tepla.

i) Zařízení nepřetěžujte.

j) Překročení maximální povolené nosnosti může způsobit poškození výrobku.

k) Než začnete zařízení používat, vždy se napřed rozcvičte.

I) Pokud při cvičení pociťujete znepokojivé příznaky, např. bolest na hrudi, závrat, dechovou nedostatečnost apod., okamžitě přestaňte cvičit a porad’te se s lékařem.

m) Zařízení postavte na pevný, suchý a rovný povrch, dbejte na zachování minimálního volného prostoru 0,5 m kolem zařízení.

n) Než začnete cvičit, porad'te se s lékařem ohledně Vašeho zdravotního stavu.

⚠️UPOZORNĚNÍ! Přestože zařízení bylo navrženo tak, aby bylo bezpečné a mělo dostatečné ochranné prostředky a navzdory použití dalších bezpečnostních prvků chránících uživatele, existuje i nadále malé riziko úrazu či zranění při práci se zařízením. Doporučujeme, abyste při používání nakládali s výrobkem opatrně a rozumně.

⚠️UPOZORNĚNÍ! Zařízení je zakázáno používat dětem mladším 12 let, starším osobám a osobám s poruchami činnosti srdce.

3. Zásady používání

Zařízení slouží k posilování různých partií těla pomocí vhodných cviků.

Výrobek je určen k použití v profesionálních sportovních klubech, posilovnách, hotelech apod.

Odpovědnost za veškeré škody způsobené v důsledku používání, které je v rozporu s určením zařízení, nese uživatel.

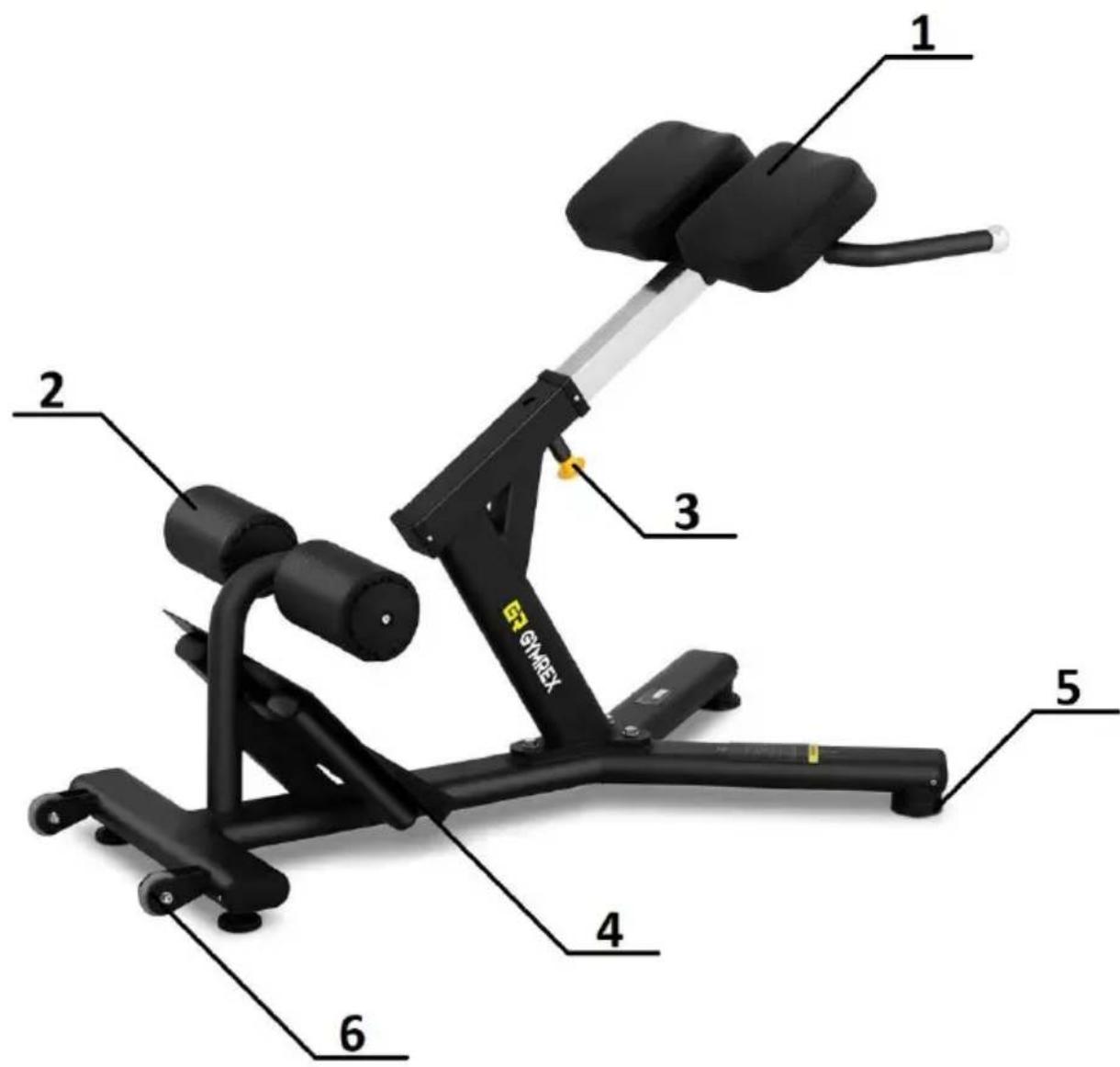

3.1. Popis zařízení

1 2 3 4 5 6 GYMEX

1 - Opěradlo
2 – Zarážka nohou
3 – Aretace výšky opěradla
4 – Opěrka nohou
5 – Protiskluzové podstavce
6 – Kladka pro usnadnění manipulace

3.2. Příprava k provozu

UMÍSTĚNÍ ZAŘÍZENÍ

Zařízení by mělo stát na tvrdé, rovné a suché podlaze. Přiléhající povrch by měl být protiskluzový. Doporučuje se ponechat kolem zařízení volný prostor 2000 mm x 2000 mm.

MONTÁŽ ZAŘÍZENÍ

Abyste montáž zařízení provedli správně, připravte si nářadí:

1. Klíč M6
2. Dva klíče 17/19"

Montáž zařízení provádějte v pořadí uvedeném na ilustracích níže. Před zahájením montáže doporučujeme si jednotlivé součásti roztrídit do skupin.

Součásti:

Vzhled	Číslo	Název	Rozměry	Poče t
	1	Dolní kostra		1
	2	Díl pro spojení kostry podpěry s dolní kostrou		1
	3	Šroub s válcovou hlavou a vnitřním šestihranem		3
	4	Podložka	11 × 2	3
	5	Šroub s válcovou hlavou a vnitřním šestihranem	M8 x 1.25	2
	6	Podložka		2
	7	Vnější nástavec na zarážku nohou	100	2
	8	Ochrana zarážky nohou	125 × 200	2
	9	Váleček zarážky nohou	40 x 191	2
	10	Nástavec na váleček zarážky nohou	100	2
	11	Opěradlo		2
	12	Kostra opěradla s držadly		1
	13	Šroub s vnitřním šestihranem	M12 x 1.75	2
	14	Podložka	13.5 x 2.5	4
	15	Pojistná matice	M12 x 1.75	2
	16	Šroub s válcovou hlavou a vnitřním šestihranem	M8 x 1.25	4
	17	Podložka	9 x 1.6	4
	18	Regulační trubice	50 x 20 x 2.5 x 750	1

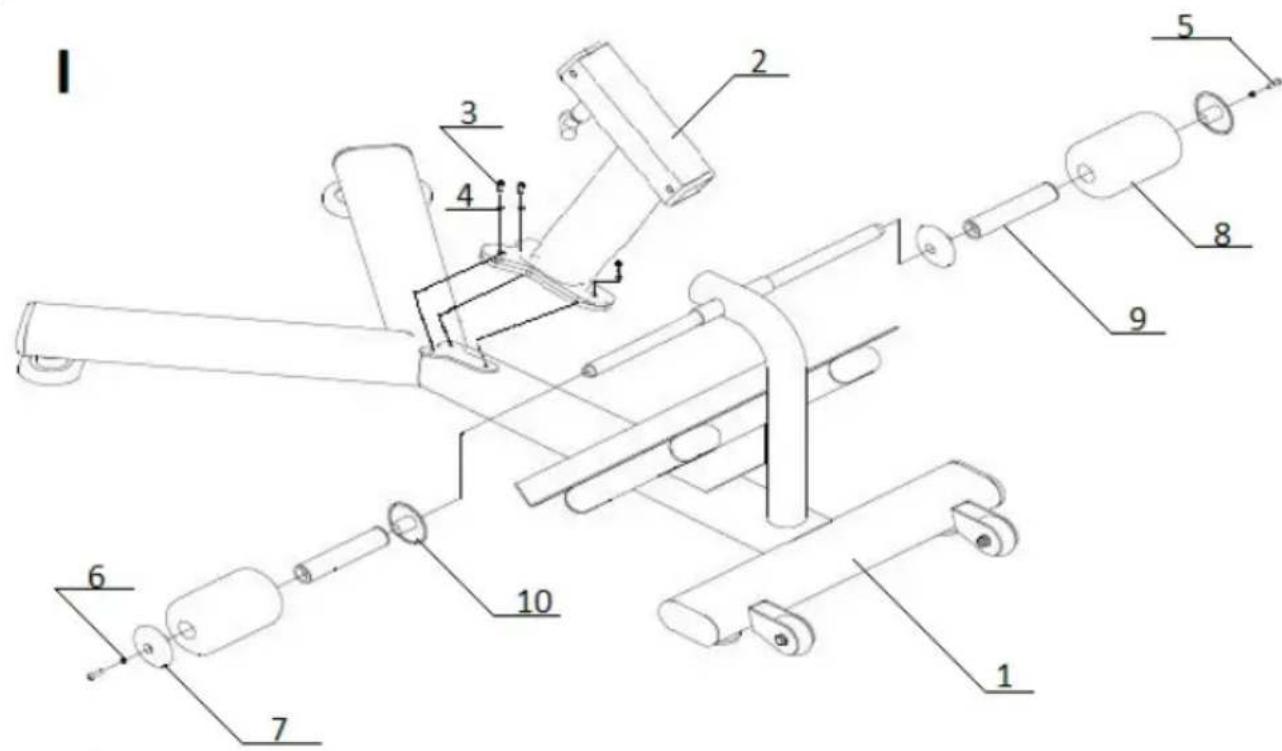

První krok „I“:

1. K dolní kostře zařízení (1) připojte spojovací díl kostry opěradla (2) pomocí podložek (4) a šroubů s válcovou hlavou s vnitřním šestihranem (3).
2. Namontujte systém zarážky nohou. Za tímto účelem nasadťe na osy zařízení, které se nacházejí nad opěrkou nohou, nástavce pro válečky zarážky nohou (10), válečky zarážky nohou (9), ochranu zarážky nohou (8) a vnější nástavce na zarážku nohou (7).

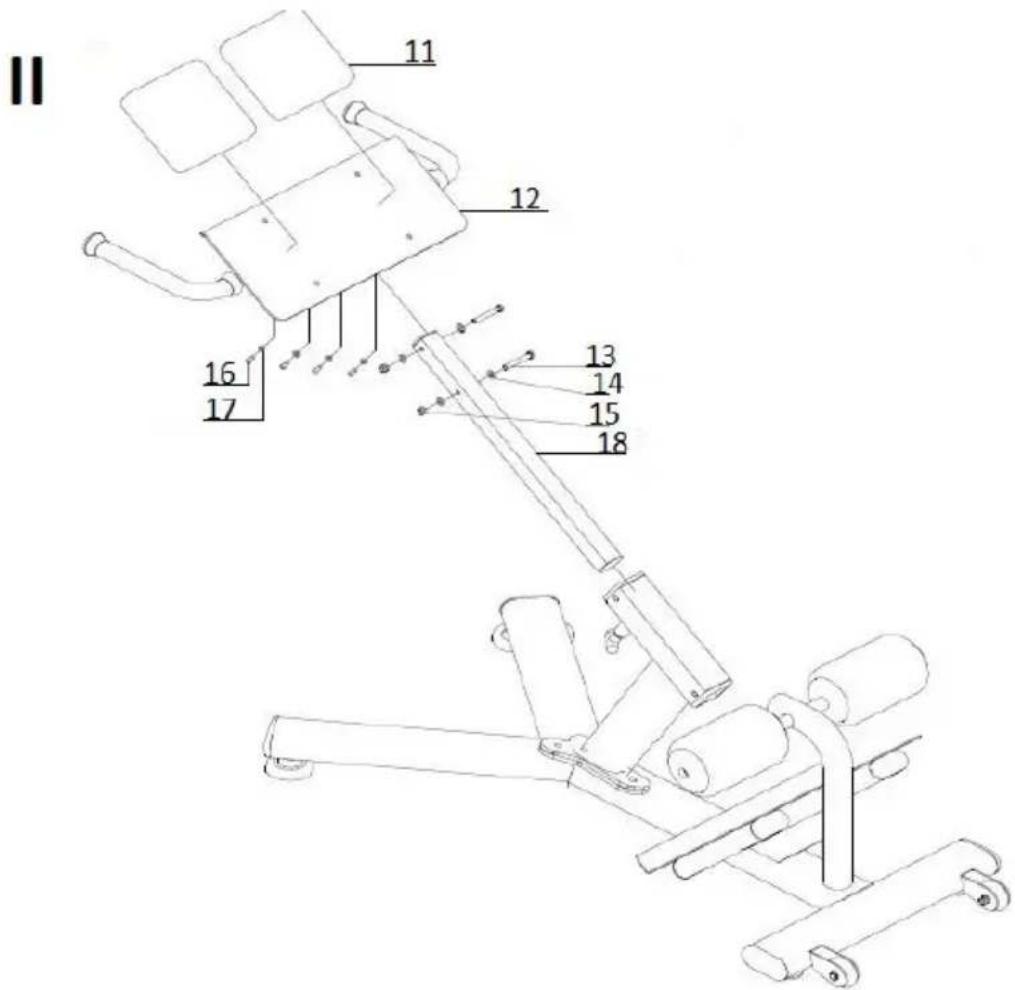

1. Na kostru opěradla (12) nasad'te opěradlo (11) a připevněte podložkami (17) a šrouby s válcovou hlavou a vnitřním šestihranem (16).
2. Takto připravenou konstrukci zasuňte do osy otvoru spojovacího dílu kostry opěradla (2).

II 11 12 13 14 15 16 17 18

Všechny spojovací součástky zařízení by měly být správně připevněné a utažené. Po provedení popsaných montážních prací je možné začít zařízení používat.

Nastavení výšky zařízení se provádí uvolněním zámku výšky opěradla a vysunutím nebo zasunutím regulační trubice. Po nastavení požadované provozní výšky zaaretujte trubici usazením zámku v jejím otvoru.

⚠️UPOZORNĚNÍ! Po každém nastavení nezapomeňte zkontrolovat, zda zámek výšky opěradla byl správně usazen.

3.3. Čištění a údržba

a) Na čistění ploch zařízení používejte výhradně přípravky neobsahující leptavé látky.

b) Po každém čištění všechny části dobře usušte, než budete zařízení znovu používat.

c) Zařízení uchovávejte na suchém a chladném místě chráněném před vlhkostí a přímým slunečním zářením.

d) Na zařízení nestříkejte vodu ani ho nevkládejte do vody.

e) Zařízení pravidelně kontrolujte z hlediska jeho technické funkčnosti a na jakákoli poškození.

f) K čistění používejte měkký hadřík.

g) K čistění nepoužívejte ostré a/nebo kovové předměty (např. drátěné kartáče nebo kovové pomůcky), které mohou poškodit povrch materiálu, z něhož je zařízení vyrobeno.
h) Zařízení nečistěte látkou s kyselou reakcí, přípravky určenými pro lékařské účely, ředidly, palivem, oleji ani dalšími chemickými látkami, protože mohou zařízení poškodit.
i) Každý den, než začnete zařízení používat, zkontrolujte, zda jsou montážní součástky pevné.
j) Každý den, než začnete zařízení používat, zkontrolujte stabilitu namontovaného opěradla a zarážky nohou.
k) Jednou za tři měsíce je třeba zkontrolovat namazání výsuvných dílů zařízení.

LIKVIDACE OPOTŘEBOVANÝCH ZAŘÍZENÍ.

Po skončení životnosti toto zařízení nelikvidujte s běžným komunálním odpadem, ale odevzdejte ho do sběrného dvora za účelem recyklace elektrických a elektronických zařízení. Informuje o tom symbol umístěný na výrobku, v pokynech k obsluze nebo na obalu. Plasty použité v zařízení jsou vhodné pro opakované použití v souladu s jejich označením. Díky opakovanému použití, využití materiálů nebo jiným formám využívání opotřebovaných zařízení významně přispíváte k ochraně našeho životního prostředí.

Informace o příslušném sběrném dvoře pro likvidaci opotřebovaných zařízení vám poskytne orgán místní samosprávy.
