MANUAL DE USUARIO GR-BE 150 Gymrex

Características técnicas

Descripción del parámetro	Valor del parámetro
Denominación del producto	PANCA PER LOMBARI
Modelo	GR-BE 150
Dimensiones (Anchura / Profundidad / Altura) [mm]	1300x600x850
Carga máxima de pesas (usuario + carga de entrenamiento) [kg]	265

1. Descripción general

Este manual tiene como objeto el uso seguro y fiable del equipo. El producto ha sido desarrollado y fabricado siguiendo rigurosamente las prescripciones técnicas, utilizando la tecnología y los componentes más avanzados y manteniendo el máximo nivel de calidad.

LEA ATENTAMENTE ESTE MANUAL ANTES DE USAR ESTE EQUIPO.

Para extender la vida útil del equipo y garantizar su fiabilidad, el usuario tiene que asegurarse de que el funcionamiento y el mantenimiento sean correctos y se ajusten a las instrucciones de este manual. Las características técnicas y los datos incluidos en este manual son actuales. La información de este documento está sujeta a cambios en relación con mejoras de calidad, sin previo aviso. Teniendo en cuenta los avances tecnológicos y la capacidad de reducir el ruido, el aparato está desarrollado y construido para reducir al mínimo el riesgo relacionado con la exposición al ruido.

Aclaración de los símbolos

	Antes de utilizar, leer atentamente el manual.
	Producto reciclable.
	¡NOTA! o ¡ADVERTENCIA! o ¡RECORDATORIO! que describe una situación particular(señal de advertencia general).
	Sólo para uso en interiores.

El manual original es la versión en idioma alemán. Las versiones en otros idiomas son traducciones del alemán.

2. Seguridad de uso

¡jAVISO! Leer todas las advertencias de seguridad y todos los manuales e instrucciones. El incumplimiento de avisos e instrucciones puede causar lesiones graves o la muerte.

Por el término “equipo” o “producto” en estas advertencias y en las descripciones del manual de uso se entiende el PANCA PER LOMBARI.

2.1. Seguridad en el área de trabajo

a) Mantener la zona de trabajo ordenada y bien iluminada. El desorden o la mala iluminación pueden provocar accidentes. Hay que ser previsor, observar lo que se hace y actuar con sentido común al utilizar el equipo.
b) Si tiene alguna duda sobre el funcionamiento del producto o si este está dañado, póngase en contacto con el servicio técnico del fabricante.
c) Cualquier reparación del producto deberá ser realizada por el servicio técnico del fabricante. ¡No reparar el producto por cuenta propia!
d) Guardar el manual de uso para permitir su consulta en futuro. En caso de transmitir el equipo a otra persona, deberá entregarse también el manual de uso.
e) Mantener los elementos de embalaje y las partes pequeñas de montaje fuera del alcance de los niños.
f) Mantener el equipo fuera del alcance de los niños y los animales.

2.2. Uso seguro del equipo

a) Guardar los dispositivos inactivos fuera del alcance de los niños y de las personas que no estén familiarizadas con el dispositivo o con este manual de uso. Los equipos son peligrosos en manos de usuarios sin experiencia.

b) Mantener el producto en buen estado técnico. Antes de cada uso comprobar si hay daños generales o daños relacionados con las piezas móviles (grietas en las piezas y los elementos o cualquier otra condición que pueda afectar al funcionamiento seguro del producto). En en el caso del daño, hacer reparar el equipo antes de usarlo.

c) Al transportar y manipular el dispositivo desde el lugar de almacenamiento al lugar de uso, tener en cuenta las normas de prevención de riesgos laborales durante la manipulación, aplicables en el país donde se utilizan los dispositivos.

d) Limpiar regularmente el producto para evitar la acumulación permanente de suciedad.

e) El dispositivo no es un juguete. Los niños no deben realizar la limpieza y el mantenimiento sin la supervisión de un adulto.

f) No ponga en marcha una máquina vacía.

g) No manipular la estructura del equipo para cambiar sus parámetros o el diseño.

h) Mantener lejos de fuentes de fuego y calor.

i) No sobrecargar el dispositivo.

j) Si el usuario pesa más del peso máximo permitido, esto puede dañar el producto.

k) Realice siempre un calentamiento antes de usar la máquina.

I) Si experimenta síntomas alarmantes durante el ejercicio, tales como dolor de pecho, mareos, dificultad para respirar, etc., deje de entrenar inmediatamente y consulte a un médico.

m) Coloque el dispositivo sobre una superficie estable, seca y plana, asegurándose de que haya una distancia mínima libre de 0,5 m alrededor del dispositivo.

n) Antes de comenzar a hacer ejercicio, consulte a un médico para determinar el estado de su salud.

¡ADVERTENCIA! Aunque el equipo ha sido diseñado para ser seguro y con las protecciones adecuadas, a pesar del uso de elementos de seguridad adicionales para el usuario, sigue existiendo un pequeño riesgo de accidente o lesión al manipular el equipo. Se recomienda mantener precaución y actuar con sentido común al utilizarlo.

¡jAVISO! Está prohibido el uso del equipo por niños menores de 12 años, personas mayores y personas con trastornos cardíacos.

3. Condiciones de uso.

El dispositivo está destinado para realizar el entrenamiento de varias partes del cuerpo con el uso de ejercicios adecuados.

El producto está diseñado para su uso en clubes deportivos profesionales, gimnasios, hoteles, etc.

En caso de cualquier daño producido por el uso distinto al uso previsto del producto, será responsable el usuario.

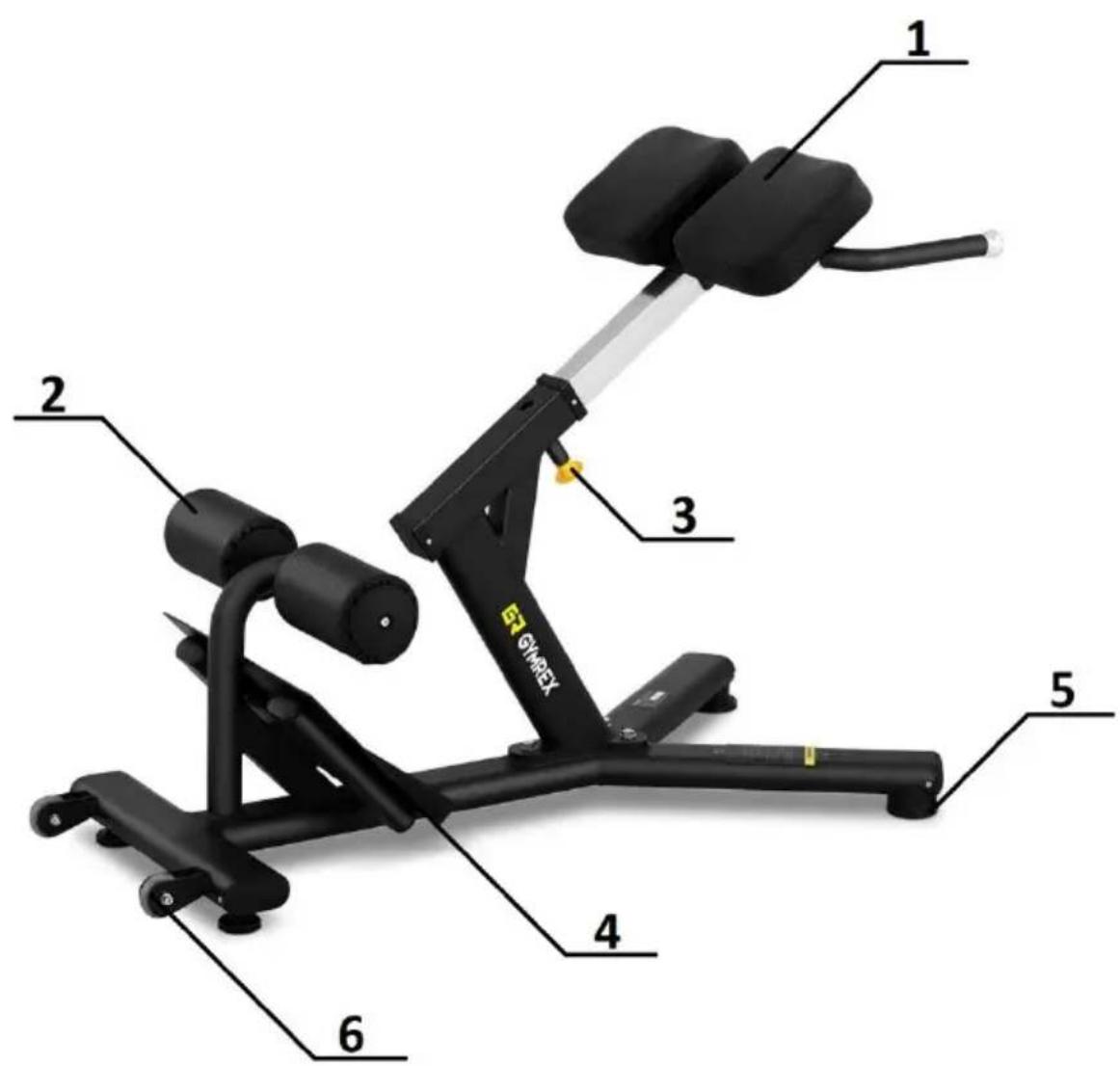

3.1. Descripción del dispositivo

1 2 3 4 5 6 GYMREX

1 - Respaldo
2 – Rodillos de soporte de piernas
3 – Ajuste de la altura del asiento
4 – Reposapiés
5 – Patas antideslizantes
6 – Ruedas para un transporte más cómodo

3.2. Preparación para el trabajo

LUGAR DE USO

El equipo debe ser situado en un suelo duro, plano y seco. La superficie adyacente debe ser antideslizante. Se recomienda dejar un espacio libre de 2000 mm x 2000 mm alrededor del equipo.

ENSAMBLAJE DEL DISPOSITIVO

Para ensamblar correctamente el equipo, prepare y utilice las siguientes herramientas:

1. Llave M6
2. Dos llaves 17/19"

Ensamblar el equipo siguiendo los pasos indicados en las imágenes. Antes de iniciar el ensamblaje, se recomienda agrupar los componentes.

Components:

Figura	Número o	Denominación	Tamaño	Cantidad
	1	Rack inferior		1
	2	Unión del marco de soporte de con el rack inferior		1
	3	Tornillo cilíndrico allen		3
	4	Arandela	11 × 2	3
	5	Tornillo cilíndrico allen	M8x1.25	2
	6	Arandela		2

	7	Tope exterior del rodillo de soporte de piernas	∅100	2
	8	Refuerzo del soporte de piernas	∅125x200	2
	9	Rodillo del soporte de piernas	∅40x191	2
	10	Tope del rodillo de soporte de piernas	∅100	2
	11	Respaldo		2
	12	Estructura de respaldo con asas		1
	13	Tornillo allen	M12x1.75	2
	14	Arandela	∅13.5x2.5	4
	15	Tuerca de seguridad	M12x1.75	2
	16	Tornillo cilíndrico allen	M8x1.25	4
	17	Arandela	∅9x1.6	4
	18	Tubo de ajuste	50x20x2.5x750	1

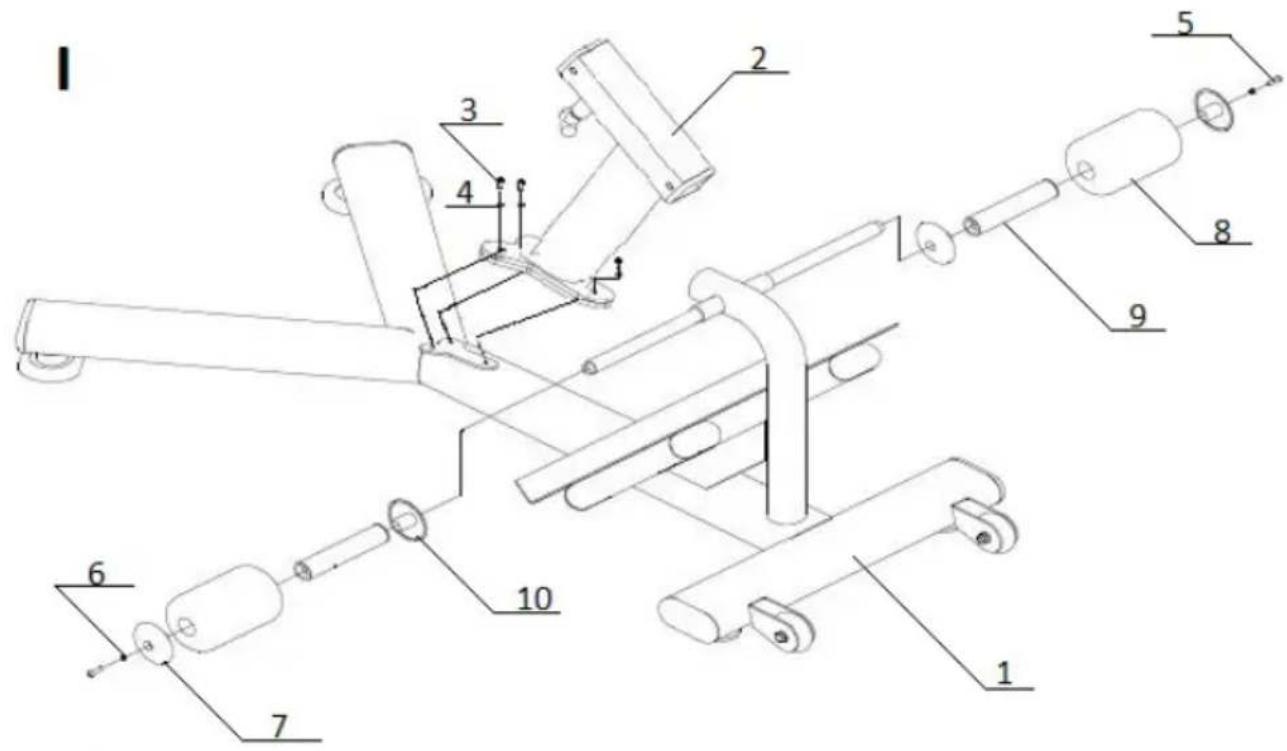

Paso primero "I":

1. Fijar la Unión del marco de soporte (2) con el rack inferior del equipo (1) con arandelas (4) y tornillos cilíndricos allen (3).
2. Instalar el sistema de refuerzo del soporte de piernas. Con este fin, encajar en los ejes de la máquina, ubicados encima del reposapiés, los topes de rodillos de soporte de piernas (10) los rodillos de soporte de piernas (9), los refuerzos del soporte de piernas (8) y los topes exteriores del soporte de piernas (7).

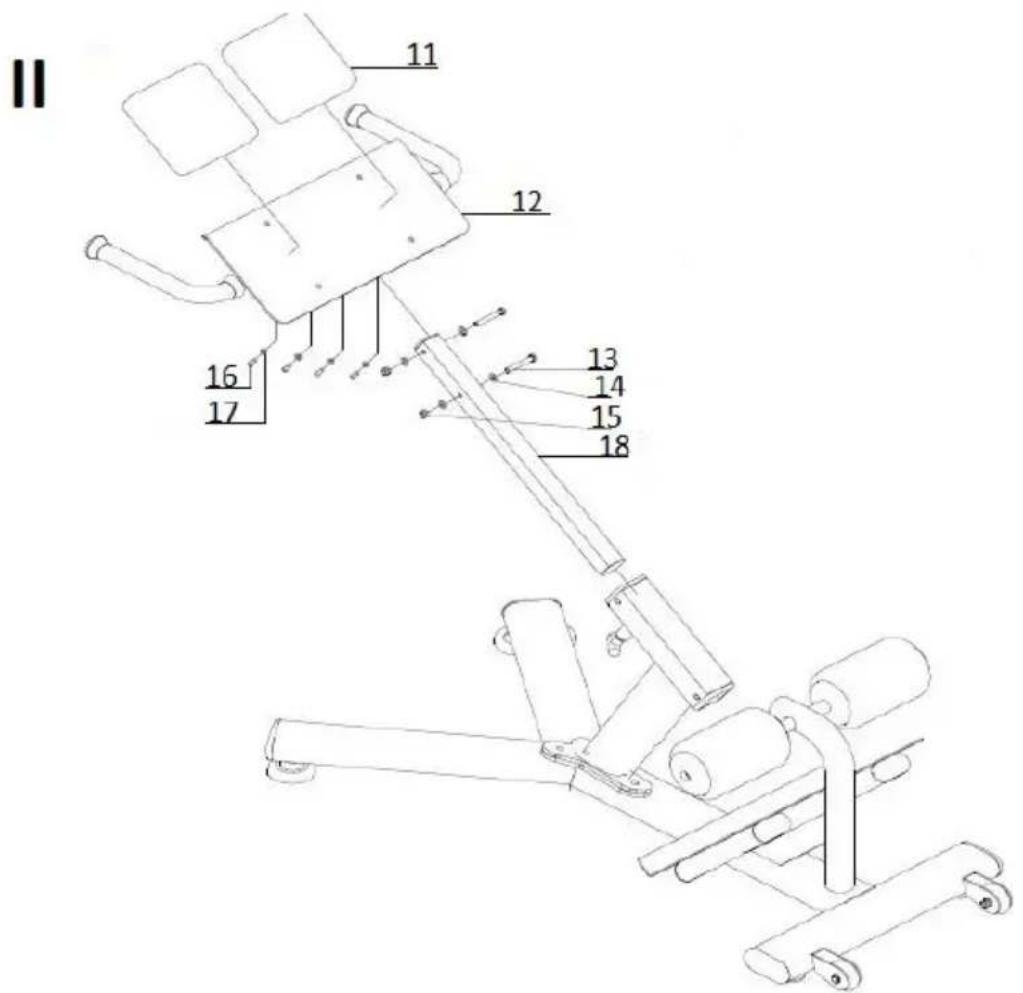

1. Encajar el respaldo (11) sobre el marco del respaldo (12) y fijarlo usando arandelas (17) y tornillo cilíndricos allen (16).
2. Introducir el marco así ensamblado en el orificio de la unión del marco de soporte (2).

II 11 12 13 14 15 16 17 18

Todas las fijaciones del dispositivo deben apretarse correctamente. Después de realizar estos pasos de ensamblaje se puede usar el equipo.

Para regular la altura del equipo, soltar el perno de ajuste de altura del respaldo y extender o introducir el tubo de ajuste. Después de determinar la altura de trabajo requerida, bloquear insertando el perno en un orificio.

¡AVISO! Después de cada ajuste, recuerde comprobar si el perno de ajuste altura del respaldo esté correctamente insertado.

3.3. Limpieza y mantenimiento

a) Para la limpieza de superficies no deben utilizarse productos con propiedades corrosivas.
b) Dejar secar completamente todas las piezas después de cada limpieza, antes de volver a usar el dispositivo.
c) Guardar el dispositivo en un lugar fresco y seco, protegido de la humedad y de la luz solar directa.
d) Está prohibido dirigir un chorro de agua al producto o sumergirlo en el agua.
e) Se deben realizar inspecciones periódicas del equipo para asegurarse de que está en buen estado de funcionamiento y de que no se ha producido ningún daño.
f) Limpiar con un paño suave.

g) No utilizar objetos afilados y / o metálicos (por ejemplo, un cepillo de alambre o una cuchara metálica) para la limpieza, ya que pueden dañar la superficie del material del equipo.
h) No limpie el equipo con sustancias ácidas, productos médicos, diluyentes, combustible, aceites u otras sustancias químicas; esto puede dañar el equipo.
i) Todos los días, antes de empezar a usar el equipo, verifique las fijaciones y su estabilidad.
j) Cada día, antes de empezar a usar el equipo, verifique la estabilidad del respaldo instalado y del soporte de piernas.
k) Una vez cada tres meses verifique la lubricación del equipo en los puntos de deslizamiento.

ELIMINACIÓN DE EQUIPOS USADOS.

Al final de su vida útil, este producto no debe desecharse con la basura doméstica normal, sino que debe llevarse a un punto de recogida para el reciclaje de aparatos eléctricos y electrónicos. Lo informa el símbolo ubicado en el producto, en las instrucciones de uso o en el embalaje. Los materiales utilizados en este equipo son reciclables de acuerdo con su marcado. Se contribuye de forma importante a la protección del medio ambiente reutilizando, reciclando o eliminando de otra forma los equipos usados.

La administración local le proporcionará información sobre el punto adecuado para desechar los equipos usados.
