MANUAL DE USUARIO GR-MG52 Gymrex

Descripción del parámetro	Valor del parámetro
Nombre del producto	BANCO OLÍMPICO INCLINADO
Modelo	GR-MG52
Medidas [Ancho x Profundidad x Altura; mm]	1500x1240x1410
Peso del aparato [kg]	97
Peso máximo (usuario + peso de entrenamiento) [kg]	265
Rango de altura del usuario [cm]	hasta 185
Clase del aparato	SC

1. Descripción general

El manual está pensado para ayudar para un uso seguro y fiable. El producto está diseñado y fabricado siguiendo estrictamente las especificaciones técnicas, utilizando la tecnología y los componentes más modernos y manteniendo los más altos estándares de calidad.

ANTES DE EMPEZAR A TRABAJAR HAY QUE LEER Y COMPRENDER ATENTAMENTE ESTE MANUAL.

Para garantizar un funcionamiento duradero y fiable del aparato, se debe prestar atención a su correcto funcionamiento y mantenimiento de acuerdo con las instrucciones de este manual. Los datos técnicos y las especificaciones de este manual están actualizados. El fabricante se reserva el derecho a realizar cambios para mejorar la calidad. Teniendo en cuenta los avances tecnológicos y la posibilidad de reducir el ruido, el aparato está diseñado y construido de tal manera que el riesgo resultante de las emisiones de ruido se reduce al mínimo.

Explicación de los símbolos

Lea las instrucciones antes de utilizar el aparato.

¡ATENCIÓN! Las ilustraciones de este manual son solo para fines os y pueden diferir en algunos detalles del aspecto real del producto.

El manual original es la versión alemana. Las otras versiones lingüísticas son traducciones del alemán.

2. Seguridad de uso

¡ATENCIÓN! Leer todas las advertencias de seguridad y todas las instrucciones.

El incumplimiento de las advertencias e instrucciones puede provocar lesiones graves o la muerte.

El término "aparato" o "producto" en las advertencias y en la descripción de las instrucciones se refiere a BANCO OLÍMPICO INCLINADO.

2.1. Seguridad

a) Si tiene alguna duda sobre el funcionamiento del producto o si está dañado, póngase en contacto con el servicio técnico del fabricante.
b) Las reparaciones del producto solo pueden ser realizadas por el servicio técnico del fabricante. ¡No realizar las reparaciones por si solo!
c) Conservar este manual para futuras consultas. Si el aparato se va a entregar a un tercero, el manual de usuario también debe entregarse con él.
d) Guardar las piezas del embalaje y las piezas pequeñas de montaje fuera del alcance de los niños.
e) Mantenga el aparato fuera del alcance de los niños y los animales.

2.2. Seguridad personal

a) No lleve ropa suelta ni joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas o el pelo largo pueden quedar atrapados por las piezas móviles.
b) Al transportar y trasladar el aparato desde el lugar de almacenamiento hasta el lugar de uso, deben tenerse en cuenta las normas de seguridad e higiene para la manipulación manual que se aplican en el país en el que se utiliza el aparato.
c) Limpiar regularmente el aparato para evitar que se deposite permanentemente la suciedad.
d) Está prohibido manipular la estructura del aparato para cambiar sus parámetros o su construcción.
e) Mantener el aparato alejado de fuentes de fuego y calor.

f) Los aparatos de gimnasia solo pueden utilizarse en zonas cuyo acceso esté específicamente controlado por el propietario.
g) Los aparatos de ejercicio solo pueden utilizarse en zonas supervisadas por otras personas.
h) Los niños y de las personas con funciones mentales, sensoriales o intelectuales reducidas deben permanecer alejadas el aparato.
i) Los riesgos para la salud pueden surgir de un entrenamiento inadecuado o excesivo, consultar a un entrenador para elegir el método de ejercicio correcto y la carga adecuada.
j) Antes de cada uso comprobar si todos los elementos que fijan el peso no molestan para hacer ejercicios y si los ajustes están correctamente configurados.
k) Mantener el producto en buen estado de funcionamiento. Comprobar antes de cada uso si hay daños generales o relacionados con las piezas móviles (grietas en las piezas y componentes o cualquier otra condición que pueda afectar al funcionamiento seguro del aparato). En caso de daños, entregar el producto para su reparación antes de utilizarlo.
I) No debe superarse la carga máxima del producto. Superar el peso máximo permitido del usuario o las pesas puede dañar el producto o causar lesiones graves.
m) El producto solo debe utilizarse en interiores. El producto no debe estar expuesto a la humedad.
n) Se recomienda hacer el ejercicio bajo la supervisión de un entrenador profesional.
o) Antes de comenzar el ejercicio, asegurarse de que ningún elemento de ajuste del producto sobresale en la trayectoria del movimiento de la persona que hace ejercicios.
p) Realizar siempre un calentamiento antes de utilizar el aparato.
q) En caso de tener síntomas preocupantes durante el ejercicio, por ejemplo, dolor en el pecho, mareos, falta de aire, etc., hay que dejar de entrenar inmediatamente y consultar a un médico.
r) Colocar el aparato sobre una superficie estable, seca y plana, y mantener una distancia mínima de 0,6 m de espacio libre a su alrededor.
s) Consultar al médico para determinar el estado de salud antes de empezar a hacer ejercicios.

¡ATENCIÓN! Aunque el aparato está diseñado para ser seguro, tiene das de protección adecuadas, y a pesar del uso de elementos adicionales seguridad para el usuario, sigue existiendo un pequeño riesgo de accidente al manipularlo. Es aconsejable tener precaución y sentido común alarlo.

3. Normas de uso

El aparato se utiliza para el entrenamiento de diversas partes del cuerpo mediante ejercicios adecuados.

El producto está destinado a ser utilizado en gimnasios, comunidades de vecinos, etc.

El usuario es responsable de cualquier daño resultante del mal uso.

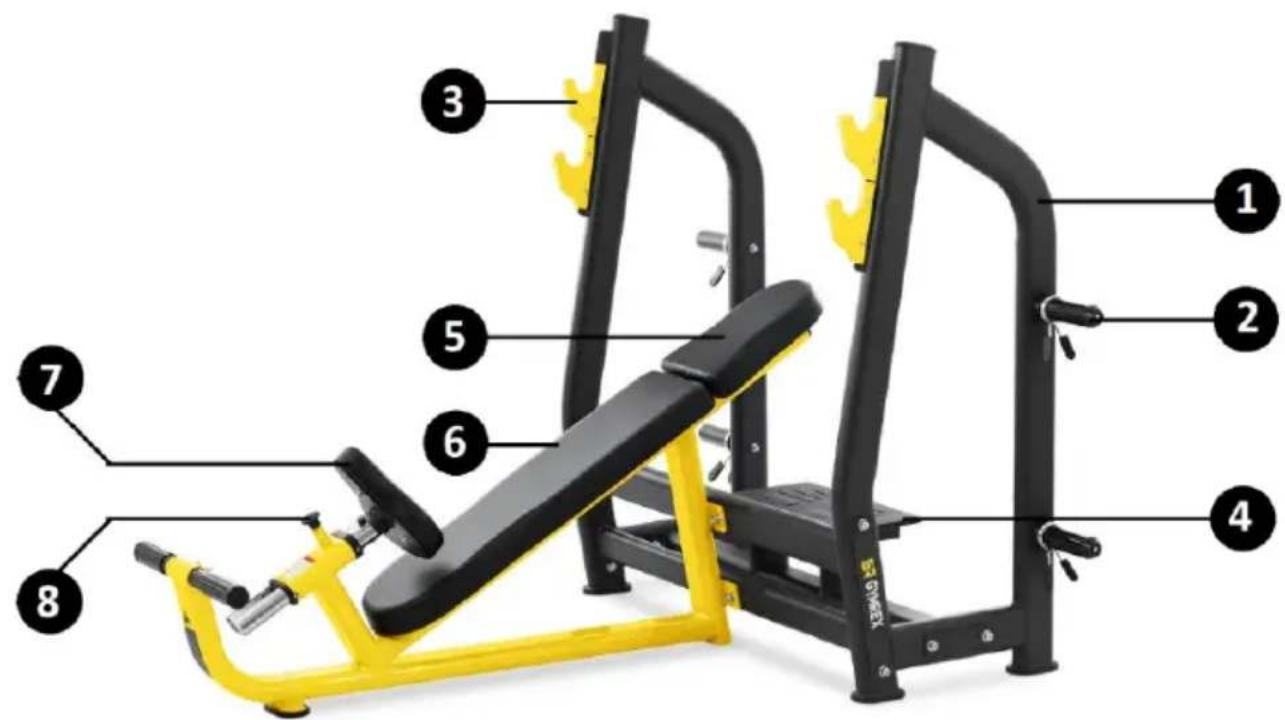

3.1. Descripción del aparato

1 - Marco
2 - Soporte de carga
3 - Soporte de barra
4 - Plataforma
5 - Reposacabezas
6 - Respaldo
7 - Asiento
8 - Ajuste de altura del asiento

3.2. Preparación para el trabajo

UBICACIÓN DEL APARATO

El aparato debe utilizarse siempre sobre una superficie plana, estable, limpia, ignífuga y seca, y fuera del alcance de los niños y de las personas con funciones mentales, sensoriales o intelectuales reducidas. Debe mantenerse un espacio libre mínimo de 0,6 m alrededor del aparato.

MONTAJE DEL APARATO

Para montar el aparato correctamente, es necesario preparar y utilizar herramientas:

1. Llave
2. Dos llaves 13/16"
3. Dos llaves 17/19"

El montaje del aparato debe seguir la secuencia indicada a continuación. Se recomienda agrupar los componentes antes del montaje.

Elementos de conexión de la estructura:

Vista	Nombre	Tamaño	Cantidad
	Tornillo de cabeza hexagonal	M12x80	10
	Tornillo de cabeza hexagonal	M12x70	2
	Arandela	M12	24
	Placa de refuerzo	180x50	4
	Placa de refuerzo	365x60	2
	Tuerca	M12	12
	Arandela	M10	4
	Tuerca	M10	4
	Tornillo de cabeza hexagonal	M8x20	11
	Arandela	M8	11

a) Colocar el conector estabilizador inferior (3) entre los marcos laterales del aparato (1, 2). Desde el exterior del marco derecho (1), introducir la placa de refuerzo 365x60 (11). Alinear los ejes de orificios del conector, del marco y de la placa. Fijar las estructuras con tornillos M12x80, arandelas M12 y tuercas M12. Colocar la arandela en el tornillo de fijación. Pasarla desde el exterior del marco a través de los ejes de orificios. Fijar en el interior con la arandela y la tuerca.

El marco izquierdo (2) con el conector (5) se monta de la misma manera.

⑤ ① ⑪ ⑦-(-) ( )

b) Colocar la plataforma del aparato (3) entre los marcos laterales del aparato (1, 2). Para el montaje, repetir todos los pasos anteriores. Utilizar la placa de refuerzo 180x50 (12).

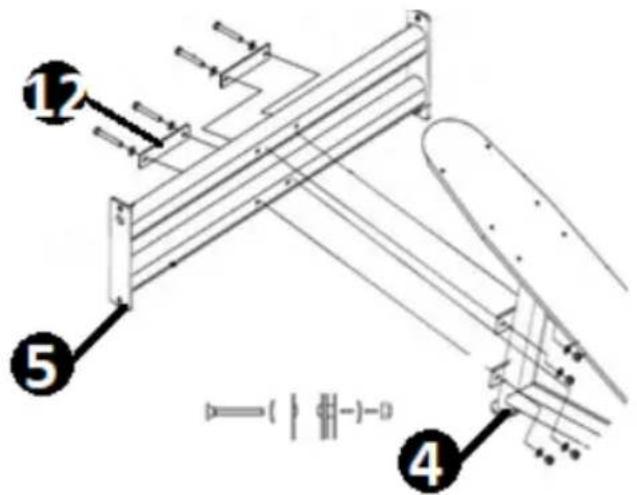

Fijar el marco principal del aparato (4) al conector estabilizador inferior (5). Para ello, alinear los ejes de orificios del marco principal y del conector en el lugar de la unión. Poner la placa de refuerzo de 180x50 (12) en el exterior. Fijar la unión superior con tornillos M12x80, arandelas M12 y tuercas M12. Colocar la arandela en el tornillo de fijación. Pasarla desde el exterior del marco a través de los ejes de orificios. Fijar en el interior con la arandela y la tuerca. Fijar la unión inferior con tornillos M12x70, arandelas M12 y tuercas M12. Para la fijación, proceder de la misma manera

c) Insertar el soporte para transportar el aparato (13) en el eje del orificio del marco principal.

PASO II

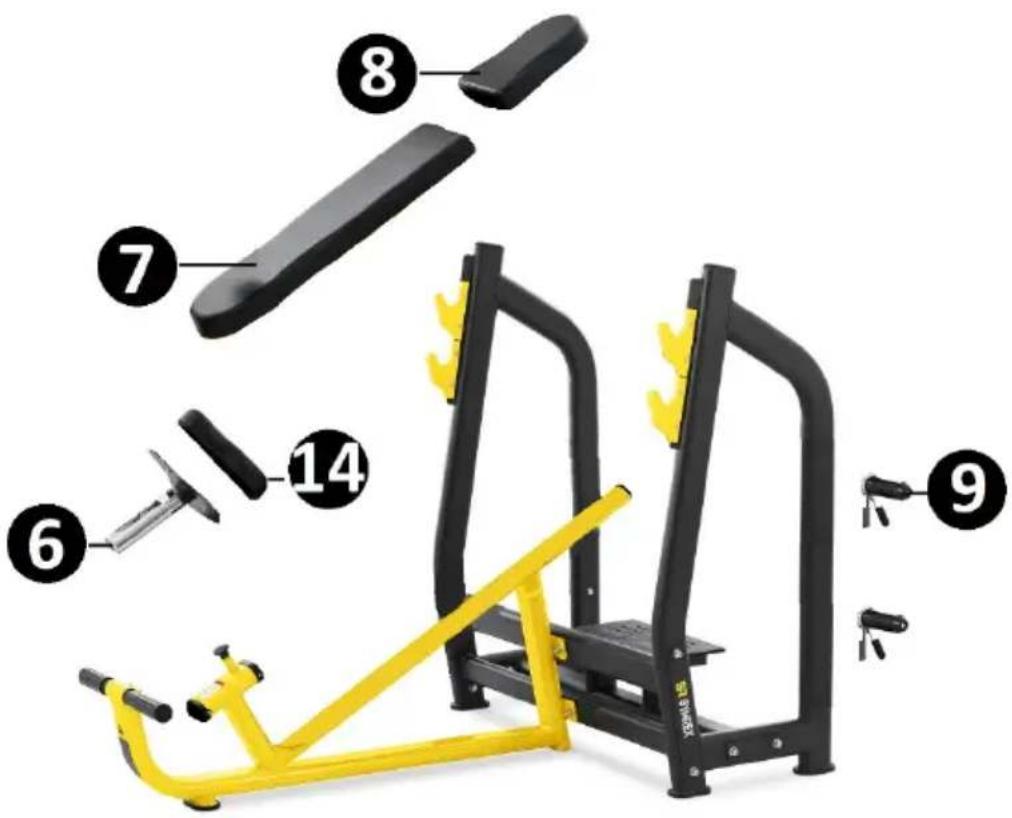

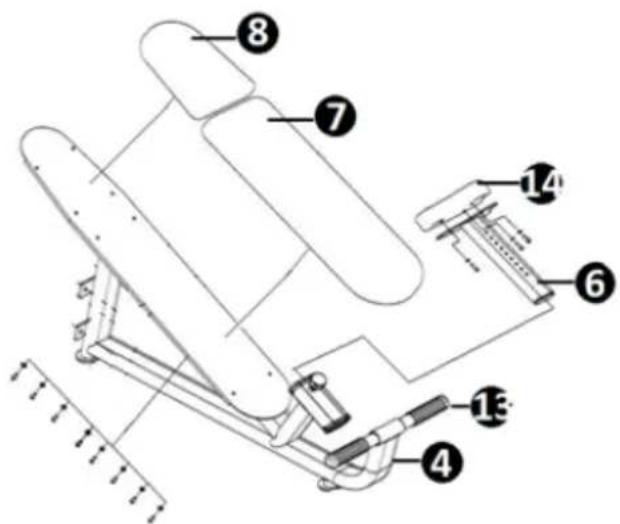

a) Colocar el reposacabezas (8) y el respaldo (7) en el marco principal del aparato. Colocar el asiento (14) en el soporte del aparato (6). Alinear los ejes de orificios de montaje. Bloquear la estructura desde abajo con tornillos M8x25 y arandelas M8.

b) Insertar el soporte del aparato (6) en el eje del orificio del marco principal. Bloquear utilizando el bloqueo de ajuste.

c) Fijar los soportes de carga (9) a los marcos laterales del aparato. Pasar el vástago del soporte a través del eje del orificio del marco. Fijar en el interior

con la arandela M10 y la tuerca M10. Repetir el montaje para todos los soportes.

Todas las uniones del aparato deben estar bien sujetas y apretadas. Una vez realizados estos pasos de montaje, se puede empezar a trabajar con el aparato. Antes de cada uso, ajustar la altura del asiento según las preferencias. La altura del aparato se ajusta soltando el pasador de bloqueo de la altura del asiento y extendiendo o retrayendo el tubo de ajuste. Una vez fijada la altura de trabajo deseada, bloquear el ajuste introduciendo el pasador de bloqueo en el orificio correspondiente.

¡ATENCIÓN! Después de cada ajuste, hay que comprobar si el pasador de bloqueo de la altura del asiento está correctamente colocado.

3.3. Limpieza y mantenimiento

a) Después de cada limpieza, todos los componentes deben secarse bien antes de volver a utilizar el aparato.
b) Guardar el aparato en un lugar seco y fresco, protegido de la humedad y de la luz solar directa.
c) Está prohibido rociar el aparato con un chorro de agua o sumergirlo en agua.
d) Realizar inspecciones periódicas del aparato para asegurarse de que está en buen estado de funcionamiento y de que no se ha producido ningún daño.
e) Usar un paño suave para la limpieza.
f) No usar objetos afilados y/o metálicos (por ejemplo, un cepillo de alambre o una espátula de metal) para la limpieza, ya que pueden dañar la superficie del aparato.
g) No limpiar el aparato con sustancias ácidas, productos médicos, diluyentes, combustible, aceite u otros productos químicos, ya que esto podría dañar el aparato.
h) Comprobar las fijaciones cada día antes de usar el aparato.
i) Comprobar la estabilidad del respaldo y del asiento instalados cada día antes de utilizar el aparato.
j) Una vez a la semana es aconsejable comprobar la estabilidad de fijación.

Al final de su vida útil, este producto no debe eliminarse con la basura doméstica normal, sino que debe llevarse a un centro de recogida y reciclaje de aparatos eléctricos y electrónicos. Esto se indica mediante un símbolo en el producto, el manual de usuario o el embalaje. Los materiales utilizados en el aparato son reciclables según su designación. Al reutilizar, reaprovechar o utilizar de otro modo los equipos usados, usted hace una importante contribución a la protección de nuestro medio ambiente.

Su administración local podrá proporcionarle información sobre el punto correcto de eliminación de los aparatos desechados.
