MANUAL DE USUARIO GR-MG 59 Gymrex

Descripción del parámetro	Valor del parámetro
Nombre del producto	PRENSA DE PECTORALES
Modelo	GR-MG59
Medidas [Ancho x Profundidad x Altura; mm]	1150x2020x1800
Peso del aparato [kg]	146
Peso máximo (usuario + peso de entrenamiento) [kg]	200
Rango de altura del usuario [cm]	hasta 185
Clase del aparato	SB

1. Descripción general

El manual está pensado para ayudar para un uso seguro y fiable. El producto está diseñado y fabricado siguiendo estrictamente las especificaciones técnicas, utilizando la tecnología y los componentes más modernos y manteniendo los más altos estándares de calidad.

ANTES DE EMPEZAR A TRABAJAR HAY QUE LEER Y COMPRENDER ATENTAMENTE ESTE MANUAL.

Para garantizar un funcionamiento duradero y fiable del aparato, se debe prestar atención a su correcto funcionamiento y mantenimiento de acuerdo con las instrucciones de este manual. Los datos técnicos y las especificaciones de este manual están actualizados. El fabricante se reserva el derecho a realizar cambios para mejorar la calidad. Teniendo en cuenta los avances tecnológicos y la posibilidad de reducir el ruido, el aparato está diseñado y construido de tal manera que el riesgo resultante de las emisiones de ruido se reduce al mínimo.

Explicación de los símbolos

Lea las instrucciones antes de utilizar el aparato.

¡ATENCIÓN! Las ilustraciones de este manual son solo para fines ilustrativos y pueden diferir en algunos detalles del aspecto real del producto.

El manual original es la versión alemana. Las otras versiones lingüísticas son traducciones del alemán.

2. Seguridad de uso

¡ATENCIÓN! Leer todas las advertencias de seguridad y todas las instrucciones.

El incumplimiento de las advertencias e instrucciones puede provocar lesiones graves o la muerte.

El término "aparato" o "producto" en las advertencias y en la descripción de las instrucciones se refiere al PRENSA DE PECTORALES.

2.1. Seguridad

a) Si tiene alguna duda sobre el funcionamiento del producto o si está dañado, póngase en contacto con el servicio técnico del fabricante.
b) Las reparaciones del producto solo pueden ser realizadas por el servicio técnico del fabricante. ¡No realizar las reparaciones por si solo!
c) Conservar este manual para futuras consultas. Si el aparato se va a entregar a un tercero, el manual de usuario también debe entregarse con él.
d) Guardar las piezas del embalaje y las piezas pequeñas de montaje fuera del alcance de los niños.
e) Mantenga el aparato fuera del alcance de los niños y los animales.

2.2. Seguridad personal

a) No lleve ropa suelta ni joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas o el pelo largo pueden quedar atrapados por las piezas móviles.
b) Al transportar y trasladar el aparato desde el lugar de almacenamiento hasta el lugar de uso, deben tenerse en cuenta las normas de seguridad e higiene

para la manipulación manual que se aplican en el país en el que se utiliza el aparato.

c) Limpiar regularmente el aparato para evitar que se deposite permanentemente la suciedad.

d) Está prohibido manipular la estructura del aparato para cambiar sus parámetros o su construcción.

e) Mantener el aparato alejado de fuentes de fuego y calor.

f) Los aparatos de gimnasia solo pueden utilizarse en zonas cuyo acceso esté específicamente controlado por el propietario.

g) Los aparatos de ejercicio solo pueden utilizarse en zonas supervisadas por otras personas.

h) Los niños y de las personas con funciones mentales, sensoriales o intelectuales reducidas deben permanecer alejadas el aparato.

i) Los riesgos para la salud pueden surgir de un entrenamiento inadecuado o excesivo, consultar a un entrenador para elegir el método de ejercicio correcto y la carga adecuada.

j) Antes de cada uso comprobar si todos los elementos que fijan el peso no molestan para hacer ejercicios y si los ajustes están correctamente configurados.

k) Mantener el producto en buen estado de funcionamiento. Comprobar antes de cada uso si hay daños generales o relacionados con las piezas móviles (grietas en las piezas y componentes o cualquier otra condición que pueda afectar al funcionamiento seguro del aparato). En caso de daños, entregar el producto para su reparación antes de utilizarlo.

I) No debe superarse la carga máxima del producto. Superar el peso máximo permitido del usuario o las pesas puede dañar el producto o causar lesiones graves.

m) El producto solo debe utilizarse en interiores. El producto no debe estar expuesto a la humedad.

n) Se recomienda hacer el ejercicio bajo la supervisión de un entrenador profesional.

o) Antes de comenzar el ejercicio, asegurarse de que ningún elemento de ajuste del producto sobresale en la trayectoria del movimiento de la persona que hace ejercicios.

p) Realizar siempre un calentamiento antes de utilizar el aparato.

q) En caso de tener síntomas preocupantes durante el ejercicio, por ejemplo, dolor en el pecho, mareos, falta de aire, etc., hay que dejar de entrenar inmediatamente y consultar a un médico.

r) Colocar el aparato sobre una superficie estable, seca y plana, y mantener una distancia mínima de 0,6 m de espacio libre a su alrededor.

s) Consultar al médico para determinar el estado de salud antes de empezar a hacer ejercicios.

¡ATENCIÓN! Aunque el aparato está diseñado para ser seguro, tiene das de protección adecuadas, y a pesar del uso de elementos adicionales guridad para el usuario, sigue existiendo un pequeño riesgo de accidente ción al manipularlo. Es aconsejable tener precaución y sentido común al arlo.

3. Normas de uso

El aparato se utiliza para el entrenamiento de las partes superiores del cuerpo mediante ejercicios adecuados.

El producto está destinado a ser utilizado en gimnasios, comunidades de vecinos, etc.

El usuario es responsable de cualquier daño resultante del mal uso.

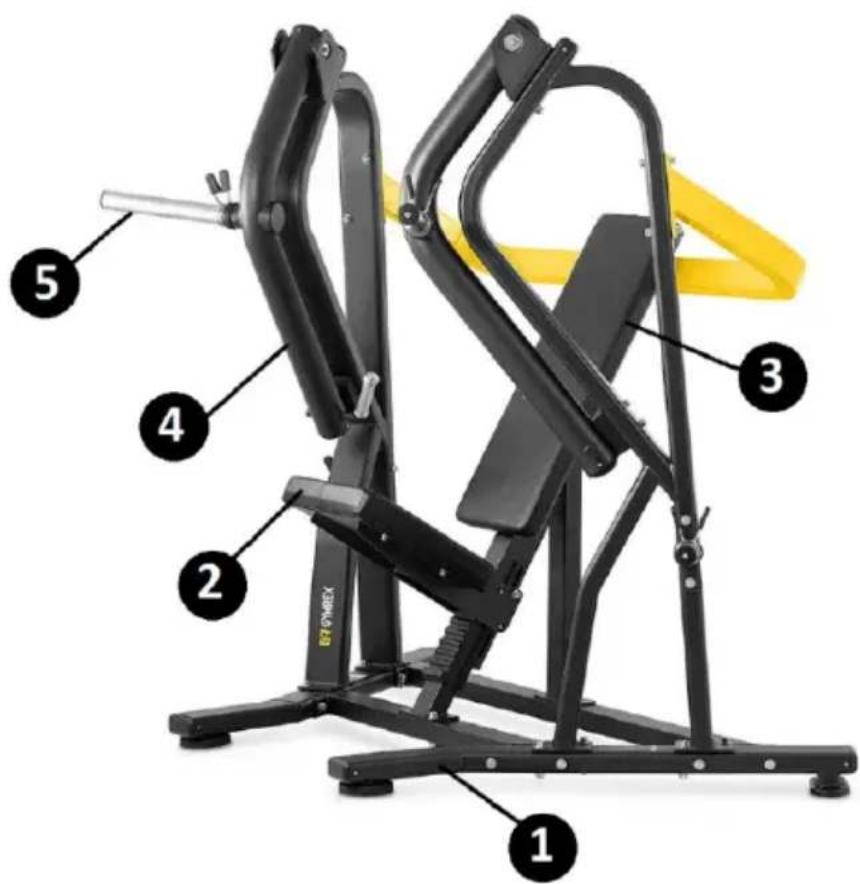

3.1. Descripción del aparato

1 2 3 4 5 E7-0MEX

1 - Marco
2 - Asiento
3 - Respaldo
4 - Brazo de entrenamiento
5 - Soporte de carga

3.2. Preparación para el trabajo

UBICACIÓN DEL APARATO

El aparato debe utilizarse siempre sobre una superficie plana, estable, limpia, ignífuga y seca, y fuera del alcance de los niños y de las personas con funciones mentales, sensoriales o intelectuales reducidas. Debe mantenerse un espacio libre mínimo de 0,6 m alrededor del aparato.

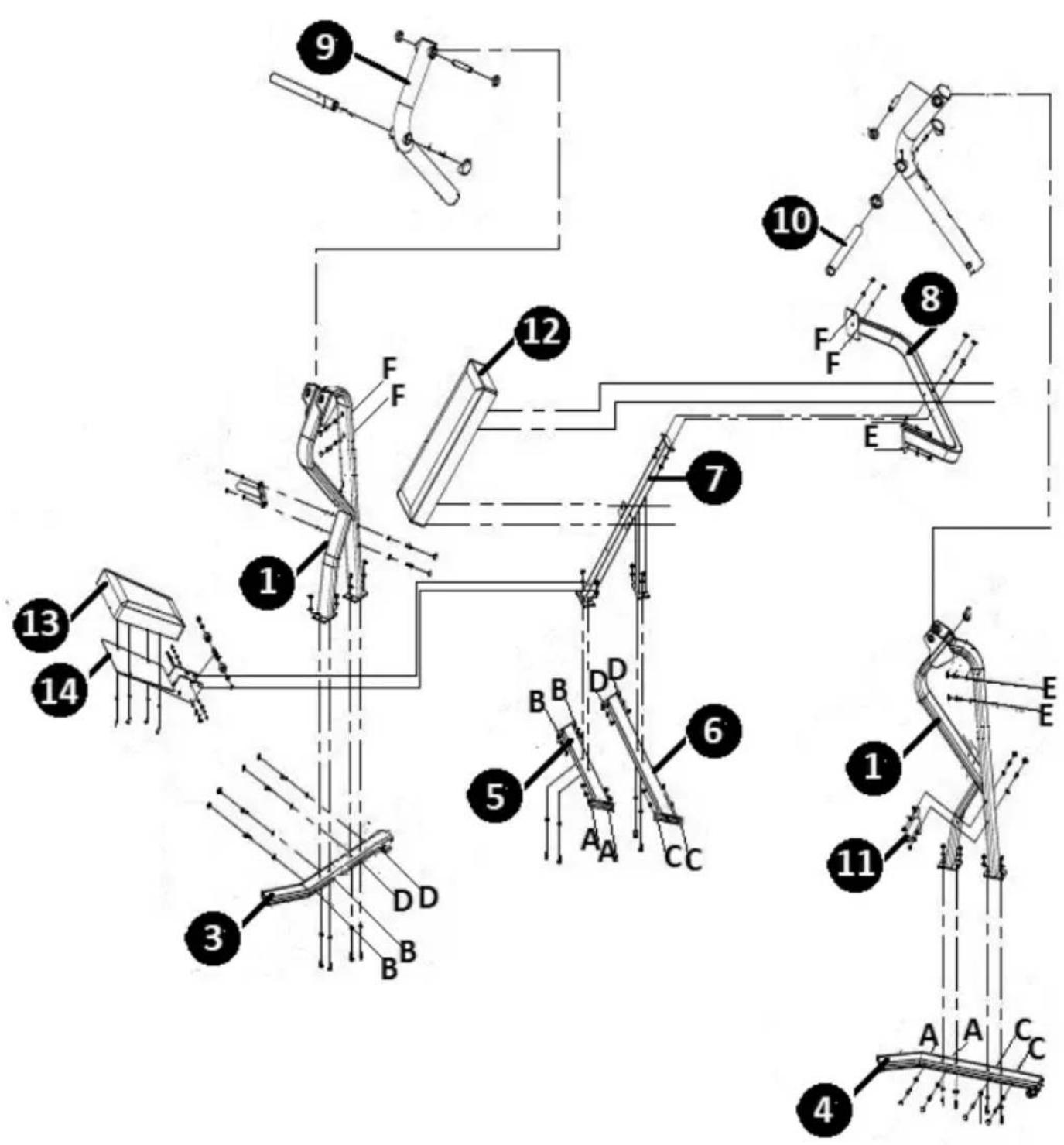

MONTAJE DEL APARATO

El montaje del aparato debe seguir la secuencia indicada a continuación. Se recomienda agrupar los componentes antes del montaje.

Elementos de conexión de la estructura:

Vista		Nombre	Tamaño	Canti dad
		Tornillo de cabeza hexagonal	M12x135	12
		Tornillo de cabeza hexagonal	M12x110	2
		Tornillo de cabeza hexagonal	M12x75	16
		Arandela	M12	60
		Tuerca	M12	30
		Arandela de rodamiento		4
		Tornillo de cabeza hexagonal	M8x20	4
		Rodillo giratorio		2
		Manguito de deslizamiento		2
		Tornillo de cabeza hexagonal	M8x25	6
		Tornillo de cabeza hexagonal	M8x30	2
		Tornillo de cabeza hexagonal	M8x65	2
		Arandela	M8	10
		Tuerca	M8	4
		Arandela 0.625		2
		Tornillo de cabeza hexagonal	M5x16	2
		Arandela	M5	2
		Tuerca	M5	2
		Arandela	M10	2
		Tornillo de cabeza hexagonal	M10x20	2

a) Juntar las bases del aparato (3, 4) con los marcos laterales (1, 2). Para ello, usar tornillos M12x135, arandelas M12 y tuercas M12.

Deslizar la arandela en el tornillo de conexión. Alinear los ejes de orificios de la base del soporte y del conector. Desde el suelo, introducir la fijación previamente preparada en el eje del orificio. Fijar desde arriba con la arandela y la tuerca. Repetir el montaje para todos los orificios.

b) Todas las uniones del aparato deben estar bien sujetas y apretadas. Para ello usar tornillos M12x75, arandelas M12 y tuercas M12. Pasar el tornillo desde el lado exterior. El mecanismo de fijación es análogo al punto a (ver figura).

目→(→|□| | )

c) Colocar el marco principal (7) sobre los conectores de estabilización (5, 6). Alinear los ejes de orificios. Fijar con tornillos M12x135, arandelas M12 y tuercas M12. Pasar el tornillo desde el suelo. Fijar desde arriba con la arandela y la tuerca. Repetir el montaje para todos los orificios. El mecanismo de unión es análogo al punto b (ver figura).

d) Conectar el soporte del respaldo (8) a los marcos laterales del aparato (1, 2). Para ello usar tornillos M12x75, arandelas M12 y tuercas M12. Pasar el tornillo desde el interior del marco. El mecanismo de fijación es análogo al punto a (ver figura).

e) En el punto en que el soporte del respaldo (8) se une al marco principal (7), pasar las fijaciones desde arriba. Fijar con tornillos M12x110, arandelas M12 y tuercas M12. El mecanismo de fijación es análogo al punto a (ver figura).

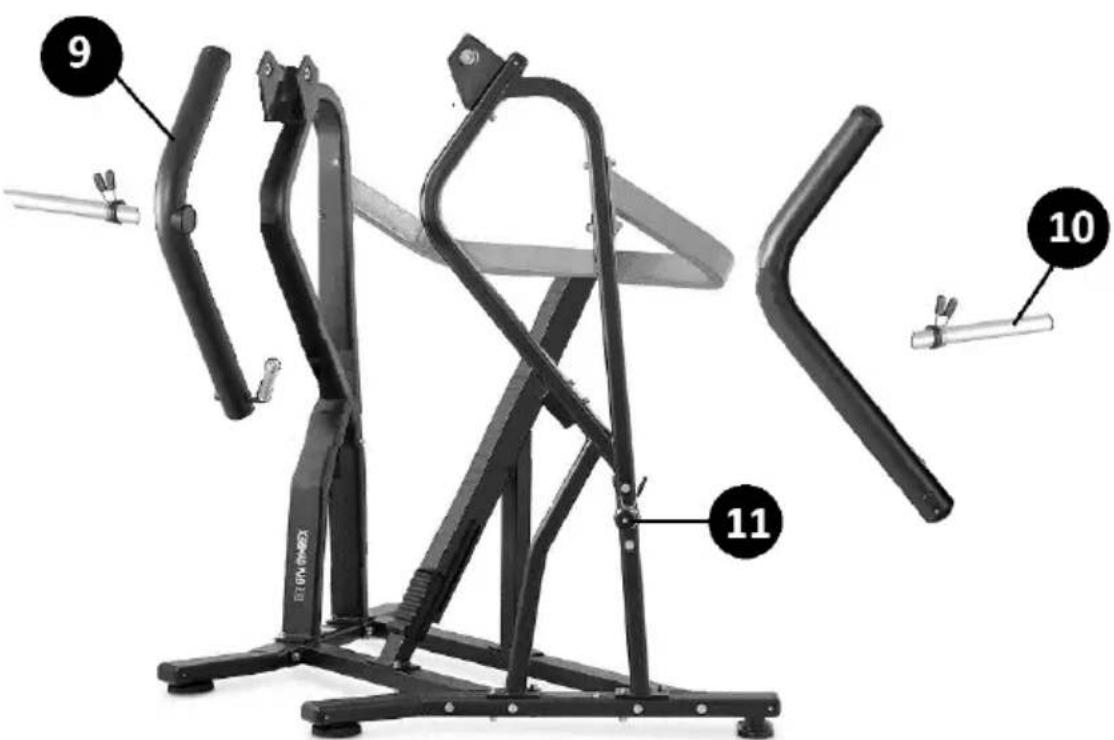

PASO II

9 10 11

a) Montar el brazo de entrenamiento izquierdo (9) en las placas de fijación del marco lateral (1). Para ello, alinear los ejes de orificios. Pasar el eje giratorio a través del orificio. Fijar el brazo en ambos lados con arandelas de rodamiento y tornillos M8x20.

b) El montaje del brazo derecho de entrenamiento sigue el mismo procedimiento.

c) Colocar los soportes de carga de entrenamiento (10) en los brazos de entrenamiento. Para ello, introducir los soportes en ejes centrales de los orificios. En el lado interior del brazo, fijar con la arandela M8 y el tornillo M8x30. Por último, poner la tapa.

f) Fijar los soportes de peso izquierdo y derecho (11) a los marcos laterales del aparato. Fijar con tornillos M12x75, arandelas M12 y tuercas M12. Colocar los tornillos de los lados interiores de los marcos laterales. El mecanismo de unión es análogo al PASO I punto a (ver figura).

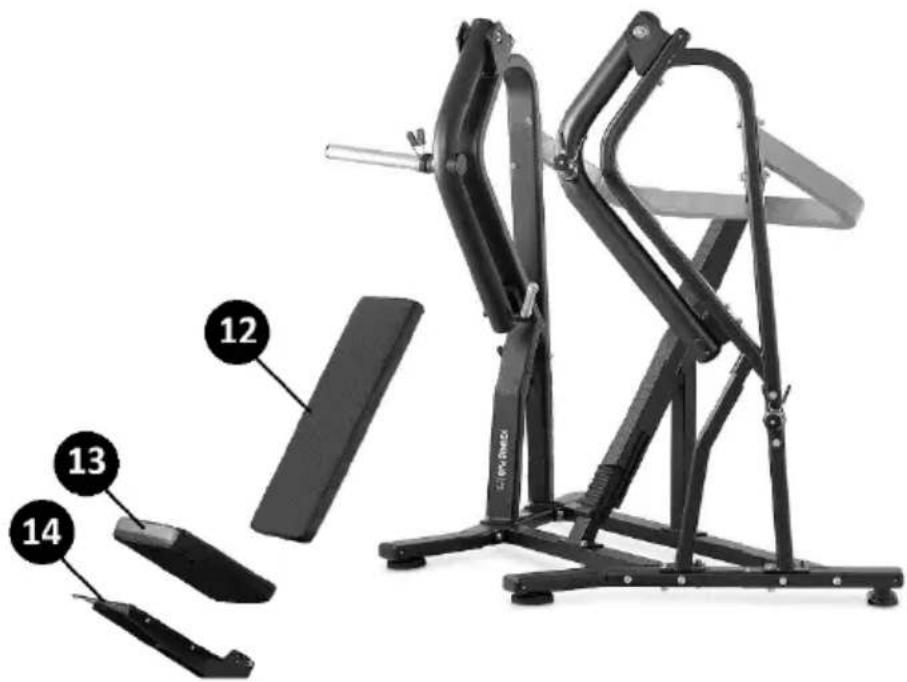

PASO III

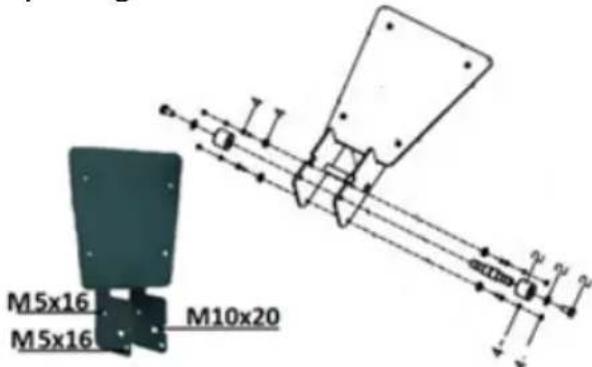

a) Colocar el marco del asiento (14) en el marco principal. Fijar con tornillos, arandelas, tuercas y manguitos deslizantes.

M5x16 M5x16 M10x20

b) Colocar el asiento (11) en la estructura preparada. Fijar con arandelas M8 y tornillos M8x25.

c) Alinear los orificios de fijación del respaldo (12) con los orificios del marco principal. Fijar el conector superior del respaldo (12) al soporte del respaldo con arandelas M8 y tornillos M8x65. Fijar la conexión inferior del respaldo (12) al bastidor principal (7) con arandelas M8 y tornillos M8x25.

Todas las uniones del aparato deben estar bien sujetas y apretadas. Una vez realizados estos pasos de montaje, se puede empezar a trabajar con el aparato. Antes de cada uso, ajustar la altura del asiento según las preferencias. Para ajustar su posición, mover el asiento hacia arriba o hacia abajo.

3.3. Limpieza y mantenimiento

a) Después de cada limpieza, todos los componentes deben secarse bien antes de volver a utilizar el aparato.
b) Guardar el aparato en un lugar seco y fresco, protegido de la humedad y de la luz solar directa.
c) Está prohibido rociar el aparato con un chorro de agua o sumergirlo en agua.
d) Realizar inspecciones periódicas del aparato para asegurarse de que está en buen estado de funcionamiento y de que no se ha producido ningún daño.
e) Usar un paño suave para la limpieza.
f) No usar objetos afilados y/o metálicos (por ejemplo, un cepillo de alambre o una espátula de metal) para la limpieza, ya que pueden dañar la superficie del aparato.
g) No limpiar el aparato con sustancias ácidas, productos médicos, diluyentes, combustible, aceite u otros productos químicos, ya que esto podría dañar el aparato.

Al final de su vida útil, este producto no debe eliminarse con la basura doméstica normal, sino que debe llevarse a un centro de recogida y reciclaje de aparatos eléctricos y electrónicos. Esto se indica mediante un símbolo en el producto, el manual de usuario o el embalaje. Los materiales utilizados en el aparato son reciclables según su designación. Al reutilizar, reaprovechar o utilizar de otro modo los equipos usados, usted hace una importante contribución a la protección de nuestro medio ambiente.

Su administración local podrá proporcionarle información sobre el punto correcto de eliminación de los aparatos desechados.
