HASZNÁLATI ÚTMUTATÓ GR-MG 59 Gymrex
| Paraméter leírása | Paraméter értéke |
| Termék megnevezése | ÜLŐ MELLKASGÉP |
| Típus | GR-MG59 |
| Méretek (Szélesség / Mélység / Magasság) [mm] | 1150x2020x1800 |
| Berendezés tömege [kg] | 146 |
| Maximum tömeg (felhasználó + edzési terhelés) maximum tömege [kg] | 200 |
| Felhasználó magassága [cm] | max. 185 |
| Berendezés osztálya | SB |
1. Általános leírás
Az utasítás célja, hogy segítse a biztonságos és megbízható használatot. A termék tervezése és kivitelezése szigorúan a műszaki előírások szerint, a legmodernebb technológiák és komponensek használatával, a legmagasabb minőségi normák betartása mellett történt.
A MUNKA MEGKEZDÉSE ELŐTT GONDOSAN OLVASSA ÁT ÉS ÉRTELMEZZE A JELEN UTASÍTÁST!
A berendezés hosszú és megbízható működésének biztosítása céljából ügyelni kell annak megfelelő kezelésére és karbantartására, a jelen utasítás útmutatásainak megfelelően. A jelen kezelési utasításban megadott műszaki adatok és specifikációk naprakészek. A gyártó fenntartja magának a minőség javításával kapcsolatos változtatások jogát. Figyelembe véve a műszaki fejlődést és a zajszint korlátozásának lehetőségét, a készülék tervezése és felépítése a zajkibocsátásból eredő kockázat minimálisra csökkentésével valósult meg.
Jelmagyarázat
Használat előtt olvassa el a használati útmutatót!
FIGYELEM! A jelen utasítás illusztrációi szemléltető jellegűek, és esetenként eltérhetnek a termék tényleges kinézetétől.
Eredeti utasításnak a német változat tekintendő. A többi nyelvi változat a német eredeti fordítása.
2. Biztonságos használat
FIGYELEM! Olvasson el minden biztonsági figyelmeztetést és útmutatót! A figyelmeztetések és az útmutató előírásainak megszegése súlyos testi sérüléssel vagy életveszéllyel járhat.
A figyelmeztetésben és az útmutatóban használt „eszköz” vagy „termék” kifejezés alatt ÜLŐ MELLKASGÉP értendő.
2.1. Biztonság
a) Ha kétsége merül fel, hogy a berendezés megfelelően működik-e, vagy ha sérülést észlel, lépjen kapcsolatba a gyártó szervizével!
b) Az eszköz javítását kizárólag a gyártó szervize végezheti el. Tilos a javítást saját kezűleg végezni!
c) A használati útmutatót őrizze meg, hogy később is segítségére legyen! Ha a készüléket harmadik félnek adja át, a készülékkel együtt át kell adnia a használati utasítást is.
d) A csomagolás részei és az apró szerkezeti elemek gyermekek elől elzárva tartandók.
e) Gyermekektöl és állatoktól távol tartandó.
2.2. Személyes biztonság
a) Tilos bő ruházatot vagy ékszert viselni! Haját, ruházatát és kesztyűjét tartsa biztonságos távolságban a mozgó alkatrészektől! Bő ruházat, ékszer és hosszú haj becsípődhet a berendezés mozgó részei közé.
b) A készülék raktározási helyról a felhasználási helyre történő szállítása vagy áthelyezése során be kell tartani a készülék felhasználási országában érvényes, kézi szállításra vonatkozó munkavédelmi szabályokat.
c) Az eszközt rendszeresen tisztítani kell a tartós lerakódások megelőzése érdekében.
d) Tilos az eszköz szerkezetébe bármit beépíteni az eszköz működési paramétereinek javítása érdekében.
e) Az eszközt óvni kell tűz- és hőforrástól.
f) Az edzőkészülék kizárólag olyan helyen használható, ahol az eszközhöz való hozzáférést különösen jól tudja kontrollálni a tulajdonos.
g) Az edzőkészülék kizárólag más személyek által felügyelt helyen használható.
h) Gyermekeket és korlátozott mentális, érzékszervi vagy szellemi képességű személyeket távol kell tartani az eszköztől.
i) Nem megfelelő vagy túlzott edzés egészségügyi kockázatot jelent, a megfelelő edzési módszer és megfelelő terhelés kiválasztása érdekében edzővel kell konzultálni.
j) Használat előtt ellenőrizze, hogy a terhelést biztosító elemek nem zavarják-e a gyakorlatok végzésében, és hogy az állítóelemek megfelelően legyenek beállítva!
k) Tartsa a terméket jó műszaki állapotban! Minden használat előtt ellenőrizze, hogy az eszköz nem sérült-e egészében vagy mozgó alkatrészeiben (repedt alkatrészek vagy elemek, vagy fennállnak-e olyan körülmények, amelyek az eszköz működését veszélyessé tehetik)! Sérülés esetén a terméket használat előtt adja le javításra!
I) Ne lépje túl a termék maximum terhelhetőségét! A maximum megengedett felhasználói tömeg vagy edzési terhelés túllépése a termék sérüléséhez vagy súlyos testi sérüléshez vezethet.
m) A termék kizárólag beltéren használható. A terméket tilos nedvességnek kitenni.
n) A gyakorlatokat profi edző felügyeletével ajánlott végezni.
o) A gyakorlatok megkezdése előtt ellenőrizze, hogy a terméknek semmilyen állítóeleme ne legyen az edzést végző személy mozgásának az útjában!
p) A készülék használatának megkezdése előtt mindig melegítsen be!
q) Amennyiben edzés során aggasztó tüneteket, pl. mellkasi fájdalmat, szédülést, légszomjat stb. érez, azonnal szakítsa meg az edzést, és konzultáljon orvossal!
r) A berendezést stabil, száraz és lapos felületre helyezze, és ügyeljen rá, hogy hagyjon körülötte minimum 0,6m szabad területet!
s) Edzés megkezdése előtt az egészségügyi állapota meghatározása céljából konzultáljon orvossal!
tartozékokkal, az eszközzel végzett munka ennek ellenére sérülés vagy baleset alacsony szintű kockázatával jár. Használata közben fokozott óvatossággal és körültekintéssel kell eljárni.
3. A használat szabályai
A készülék a felső testrészek erősítő edzésére szolgál a megfelelő gyakorlatok végzésével.
Profi fitnesz klubokban, konditermekben, lakóközösségekben stb. történő használatra tervezett termék.
A nem rendeltetésszerű használatból eredő minden kárért a felhasználó viseli a felelősséget.

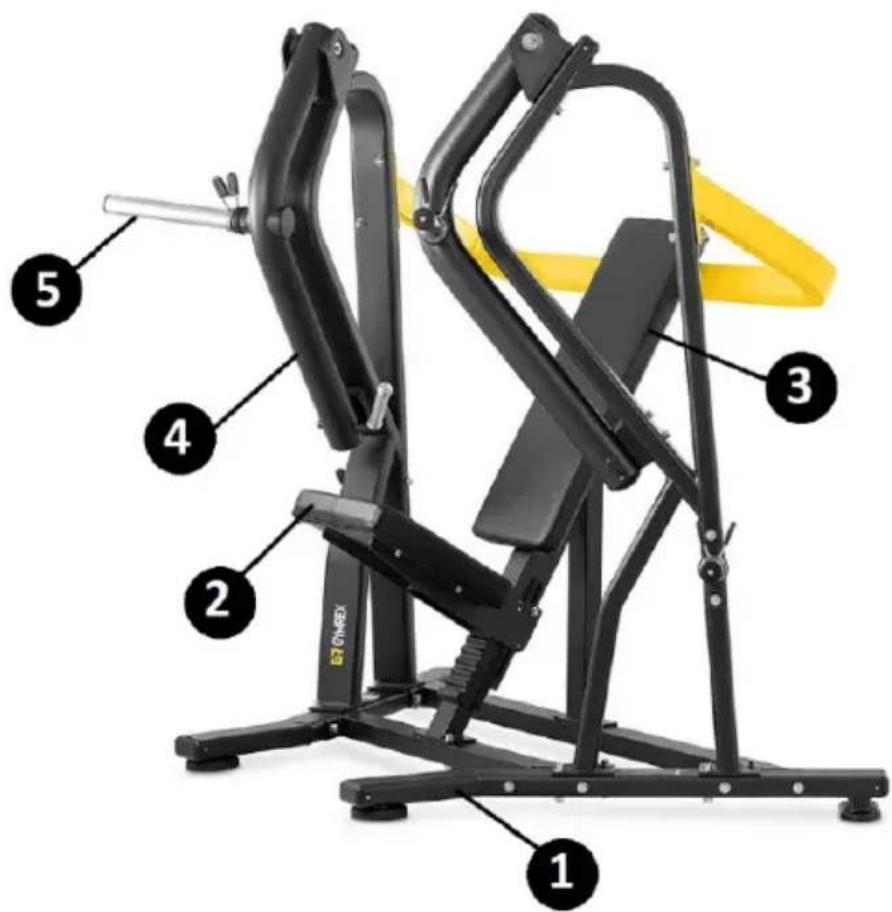

3.1. Berendezés leírása
2 – Ülés
3 - Támla
4 - Edzőkar
5 – Súlyfogantyú
3.2. Munkára való előkészítés
BERENDEZÉS ELHELYEZÉSE
A berendezést mindig egyenletes, stabil, tiszta, túzálló és száraz felületen üzemeltesse, gyermekektől és korlátozott pszichikai, érzékelési és szellemi funkciókkal rendelkező személyektől távol! Minimum 0,6m szabad teret kell hagyni a berendezés körül.

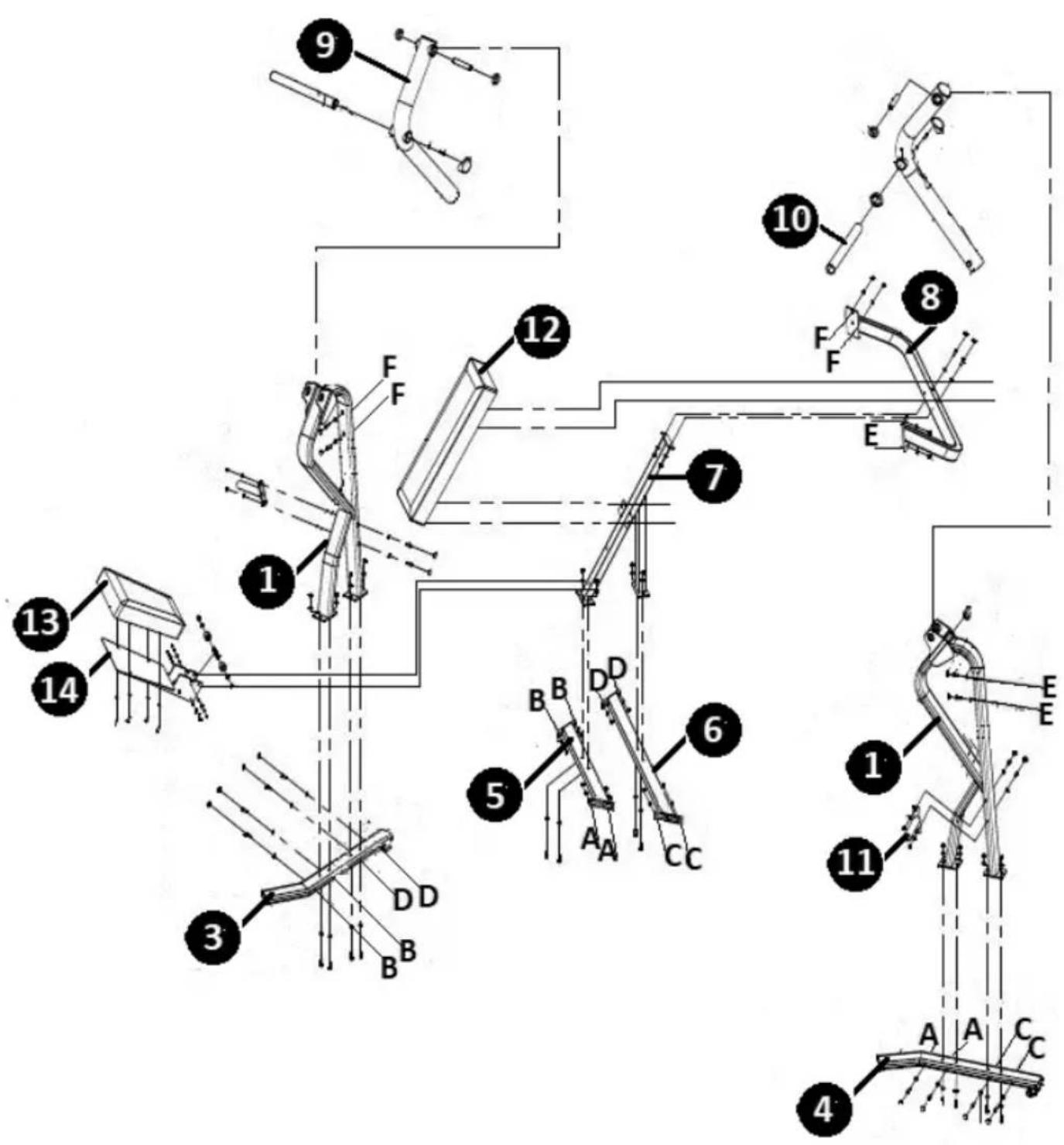

BERENDEZÉS ÖSSZESZERELÉSE
A berendezés összeszerelését az alább bemutatott sorrendben végezze! A szerelés megkezdése előtt érdemes az alkotóelemeket csoportosítani.
Szerkezet csatlakozóelemei:
| Nézet | Megnevezés | Méret | Mennyiség |
 | Hatlapfejű csavar hatszög foglalattal | M12x135 | 12 |
 | Hatlapfejű csavar hatszög foglalattal | M12x110 | 2 |
 | Hatlapfejű csavar hatszög foglalattal | M12x75 | 16 |
 | Alátét | M12 | 60 |
 | Anya | M12 | 30 |
 | Csapágyas alátét | 4 | |
 | Hatlapfejű csavar hatszög foglalattal | M8x20 | 4 |
 | Forgótengely | 2 | |
 | Csúszóhüvely | 2 | |
 | Hatlapfejű csavar hatszög foglalattal | M8x25 | 6 |
 | Hatlapfejű csavar hatszög foglalattal | M8x30 | 2 |
 | Hatlapfejű csavar hatszög foglalattal | M8x65 | 2 |
 | Alátét | M8 | 10 |
 | Anya | M8 | 4 |
 | Alátét 0,625 | 2 | |
 | Hatlapfejű csavar hatszög foglalattal | M5x16 | 2 |
 | Alátét | M5 | 2 |
 | Anya | M5 | 2 |
 | Alátét | M10 | 2 |
 | Hatlapfejű csavar hatszög foglalattal | M10x20 | 2 |
a) A berendezés alapjait (3, 4) csatlakoztassa az oldalsó keretekhez (1, 2)! Ehhez M12x135 csavarokat, M12 alátéteket és M12 biztosítóanyákat használjon! Csúsztassa rá az alátétet a csatlakozócsavarra! Hozza egy tengelybe a támaszték alapjának és a csatlakozónak a nyílásait! A talaj felől csúsztassa rá a nyílás tengelyére a korábban előkészített rögzítést! Rögzítse felülről alátéttel és anyával! Ismételje meg a szerelési műveleteket az összes nyílásnál!
b) Az így előkészített szerkezeteket kösse össze a rögzítő csatlakozókkal (5, 6)! Ehhez M12x75 csavarokat, M12 alátéteket és M12 biztosítóanyákat használjon! Vezesse át a csavart kívülról! A csatlakozási mechanizmus megegyezik az a) pontban leírt mechanizmussal (lásd az ábrát).
d) A támla támasztékát (8) csatlakoztassa a berendezés oldalsó kereteihez (1, 2)! Ehhez M12x75 csavarokat, M12 alátéteket és M12 biztosítóanyákat használjon! Vezesse át a csavart a keret belső oldaláról! A csatlakozási mechanizmus megegyezik az a) pontban leírt mechanizmussal (lásd az ábrát).
e) A támla támasztékának (8) és a fő keretnek (7) az érintkezési helyén vezesse át a rögzítést felülról! Rögzítse M12x110 csavarokkal, M12 alátétekkel és M12 biztosítóanyákkal! A csatlakozási mechanizmus megegyezik az a) pontban leírt mechanizmussal (lásd az ábrát).
2. LÉPÉS


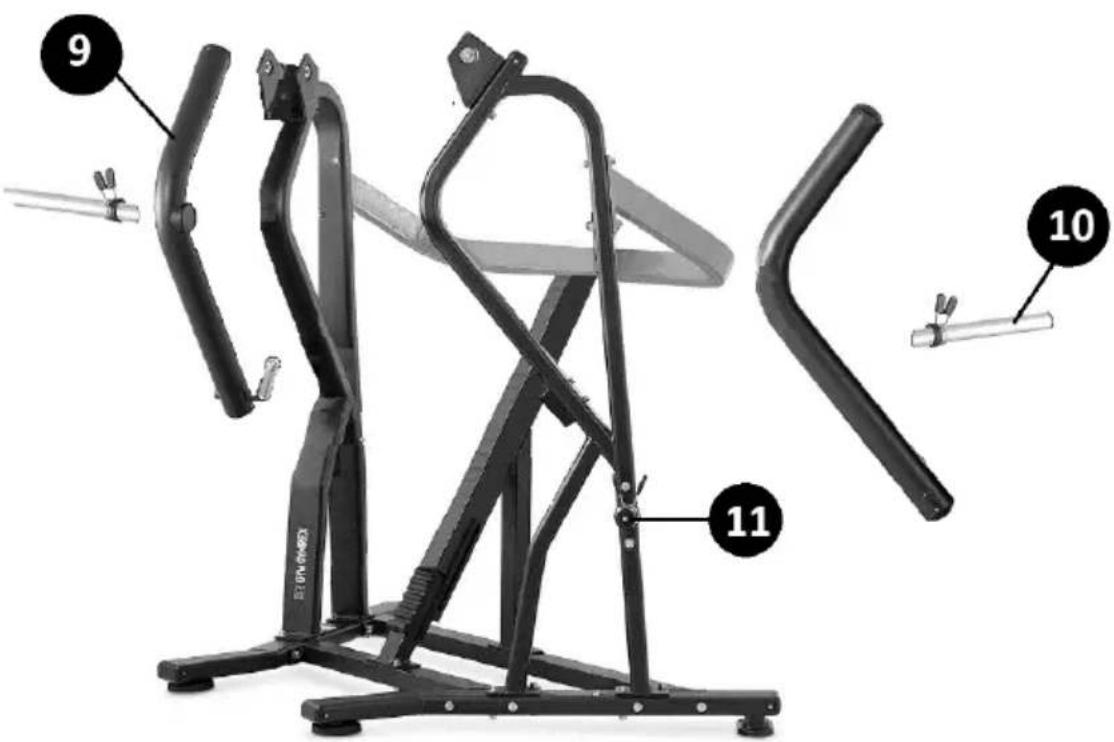

9 10 11a) A bal edzési kart (9) szerelje fel az oldalsó váz rögzítő lapjaira (1)! Ehhez hozza egy tengelybe a nyílásokat! Vezesse át a nyíláson a forgótengelyt! Rögzítse a kart két oldalról csapágyas alátétekkel és M8x20 csavarokkal!
b) A jobb edzési kar felszerelése ugyanígy történik.
c) Az edzősúly fogantyúit (10) rögzítse az edzési karokra! Ehhez csúsztassa be a fogantyút a nyílások középső tengelyébe! Belülről rögzítse M8 alátéttel és M8x30 csavarral! Végül tegye rá a kupakot!
f) A súlyok fogantyúit – bal és jobb (11) – rögzítse a berendezés oldalsó vázaihoz! Rögzítse M12x75 csavarokkal, M12 alátétekkel és M12 anyákkal! Vezesse át a csavart a berendezés oldalsó vázainak belső oldaláról! A csatlakozási mechanizmus megegyezik az 1. LÉPÉS a) pontjában leírt mechanizmussal (lásd az ábrát).
3. LÉPÉS

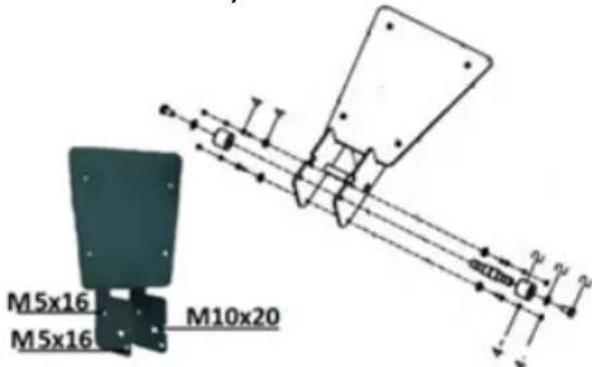

a) A fő keretre helyezze rá az ülés vázát (14)! Rögzítse csavarokkal, alátétekkel, biztosítóanyákkal és csúszóhüvelyekkel!
c) A támla rögzítőnyílásait (12) hozza egy tengelybe a fő keret nyílásaival! A támla felső csatlakozóját (12) és a támla támasztékát rögzítse M8 alátétekkel és M8x65 csavarokkal! A támla alső csatlakozóját (12) és a fő keretet (7) rögzítse M8 alátétekkel és M8x25 csavarokkal!
A berendezés összes csatlakozását megfelelően kell rögzíteni, és kellőképpen szorosnak kell lenniük. Az adott szerelési műveletek elvégzését követően megkezdhető a készülékkel való munkavégzés.
Minden használat előtt állítsa be az ülésmagasságot saját igényeinek megfelelően! A pozíció beállításához tolja az ülést fel vagy le!
3.3. Tisztítás, karbantartás
a) Minden tisztítás után szárítson meg jól minden elemet, mielőtt újból használatba venné a berendezést!
b) Az eszközt száraz és hűvös, nedvességtől és közvetlen napsugárzástól védett helyen kell tárolni.
c) Tilos a berendezést vízsugárral permetezni, vagy vízbe meríteni.
d) A berendezést rendszeresen szemlézni kell műszaki állapot és sérülésmentesség szempontjából.
e) Tisztításra puha törlőruhát használjon!
f) A tisztításhoz ne használjon éles és/vagy fém tárgyakat (pl. drótkefét vagy fémlapátkát), mivel ezek megsérthetik a berendezés anyagának a felületét!
g) Az eszköz tisztításához ne használjon savas hatású anyagot, orvosi célokra szánt szereket, hígítókat, üzemanyagot, olajokat, se más vegyszert, mert a berendezés ezektől megsérülhet!
Az élettartam lejárta után a terméket tilos a hagyományos háztartási hulladékkal együtt kidobni, ehelyett át kell adni elektromos és elektronikai berendezések újrahasznosítására szakosodott gyűjtőpontra. Erről a terméken, a használati utasításon vagy a csomagoláson látható szimbólum tájékoztat. A berendezésben felhasznált anyagok jelölésük szerint újból felhasználhatók. Újbóli felhasználással, az anyagok újbóli felhasználásával vagy a használt berendezés más formában történő felhasználásával Ön jelentős mértékben hozzájárul környezetünk védelméhez.
Az illetékes használt berendezés ártalmatlanító pontról a helyi önkormányzat nyújt tájékoztatást.
