BRUGSANVISNING GR-MG 59 Gymrex

Parameters beskrivelse	Parameters værdi
Produktnavn	BÄENKPRES TIL BRYSTET I SIDDENDE POSITION
Model	GR-MG59
Mål (bredde x dybde x højde) [mm]	1150x2020x1800
Produktets vægt [kg]	146
Maksimal vægt (bruger + træningsvægt) [kg]	200
Brugerhøjdeområde [cm]	op til 185
Produktklasse	SB

1. Generel beskrivelse

Denne brugsanvisning skal hjælpe dig med at betjene produktet på sikker og pålidelig vis. Produktet er designet og fremstillet nøje efter de gældende tekniske forskrifter, ved hjælp af de nyeste teknologier og komponenter, og ved anvendelse af de højeste kvalitetsstandarder.

LÆS DENNE BRUGSANVISNING GRUNDIGT IGENNEM OG FORSTÅ INDHOLDET, F∅R DU TAGER PRODUKTET I BRUG.

For at sikre en lang og pålidelig drift af produktet er det nødvendigt, at produktet betjenes og vedligeholdes i overensstemmelse med retningslinjerne, der er specificeret i denne brugsanvisning. Tekniske data og specifikationer i denne brugsanvisning er aktuelle. Producenten forbeholder sig retten til at foretage eventuelle ændringer, der anses for at være en forbedring af det oprindelige produkt. Under hensyntagen til den tekniske udvikling og muligheder for støjbegrænsning blev produktet udviklet og opbygget således, at risikoen forbundet med støjemission begrænses til et minimum.

Symbolforklaring

Læs vejledningen før brug.

Den originale brugsanvisning er udarbejdet på tysk. De øvrige sprogversioner er oversættelser fra tysk.

2. Brugssikkerhed

BEMÆRK! Alle instruktioner og sikkerhedsadvarsler skal læses. Manglende overholdelse af advarslerne og instruktionerne kan resultere i elektrisk stød, brand og/eller alvorlig personskade eller død.

Betegnelsen "maskine" eller "produkt" i det efterfølgende henviser til: BÄENKPRES TIL BRYSTET I SIDDENDE POSITION.

2.1. Sikkerhed

a) Du skal kontakte producentens service, hvis du er i tvivl om produktet fungerer korrekt, eller hvis der findes skader på produktet.
b) Produktet må kun repareres af producentens service. Du må ikke foretage reparationer selv!
c) Brugsvejledningen skal gemmes til fremtid brug. Hvis produktet videregives til tredjemand, skal brugsvejledningen medfølge.
d) Visse elementer, såsom emballageelementer og små samleelementer bør opbevares utilgængeligt for børn.
e) Produktet skal opbevares utilgængeligt for børn og kæledyr.

2.2. Personlig sikkerhed

a) Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra roterende dele. Løst tøj, smykker og langt hår kan blive fanget i maskinens roterende dele.
b) Ved transport og flytning af produktet fra opbevaringsstedet til brugsstedet skal der tages hensyn til sikkerheden og sundheden under arbejdet i forbindelse med manuel transport i det land, hvor produktet anvendes.
c) Maskinen skal rengøres regelmæssigt for at forhindre permanent bundfældning af snavs.
d) Det er forbudt at forstyrre konstruktionen af produktet for at ændre dets parametre eller konstruktion.
e) Maskinen skal holdes væk fra brand- og varmekilder.

f) Træningsudstyr må kun anvendes i områder, hvor adgangen til det er specifikt kontrolleret af ejeren.
g) Træningsudstyr må kun anvendes i områder, der er overvåget af andre.
h) Børn og personer med nedsat psykisk, sensorisk og mental funktionsevne skal holdes væk fra maskinen.
i) Du kan risikere at blive udsat for upassende eller overdreven træning. Kontakt din instruktør for at vælge den rigtige træningsmetode og den rigtige belastning.
j) Før brug skal du sørge for, at alle vægtbeskyttelseskomponenter ikke er i vejen for træningen, og at alle justeringer er placeret korrekt.
k) Maskinen skal holdes i god teknisk stand. Før man påbegynder arbejde, bør man kontrollere, at der ikke er generelle skader eller skader i forbindelse med roterende dele (såsom revner i dele og komponenter eller andre forhold, der kan påvirke en sikker betjening af produktet). I tilfælde af synlige skader skal produktet repareres før brug.
I) Man må ikke overskride den maksimale belastning af produktet. Hvis den maksimale brugervægt eller træningsbelastning overskrides, kan det forårsage beskadigelse af produktet.
m) Produktet må kun anvendes indendørs. Produktet må ikke udsættes for fugt.
n) Det anbefales, at du træner med en professionel træner.
o) Før du påbegynder træningen, skal du sikre dig, at ingen del af produktjusteringen stikker ud i træningspersonens bane.
p) Du skal altid varme op før maskinen tages i brug.
q) Hvis du oplever forstyrrende symptomer under træning, såsom brystsmerter, svimmelhed, åndenød osv. afbryd straks træningen og kontakt din læge.
r) Maskinen skal placeres på en tør, stabil og glad overflade. En fri plads omkring maskinen på minimum 0,6 m skal overholdes.
s) Du skal kontakte din egen læge for at afgøre om dit helbred. Det skal du gøre inden træningsbegyndelse.

BEMÆRK! Der er stadig en lille risiko for uheld eller personskade, mens du arbejder med maskinen, selv om at produktet er designet til at være sikker og har tilstrækkelige beskyttelsesmidler. Også selv om yderligere brugersikkerhedselementer vil blive brugt. Når produktet betjenes, skal man være forsigtig og bruge sund fornuft.

3. Forholdsregler ved brug

Maskinen egner sig til at træne forskellige kropsdele med de rigtige øvelser.

Produktet er beregnet til brug i professionelle fitnessklubber, fitnesscentre, boligområder osv.

Enhver skade, der skyldes forkert brug, er brugerens ansvar.

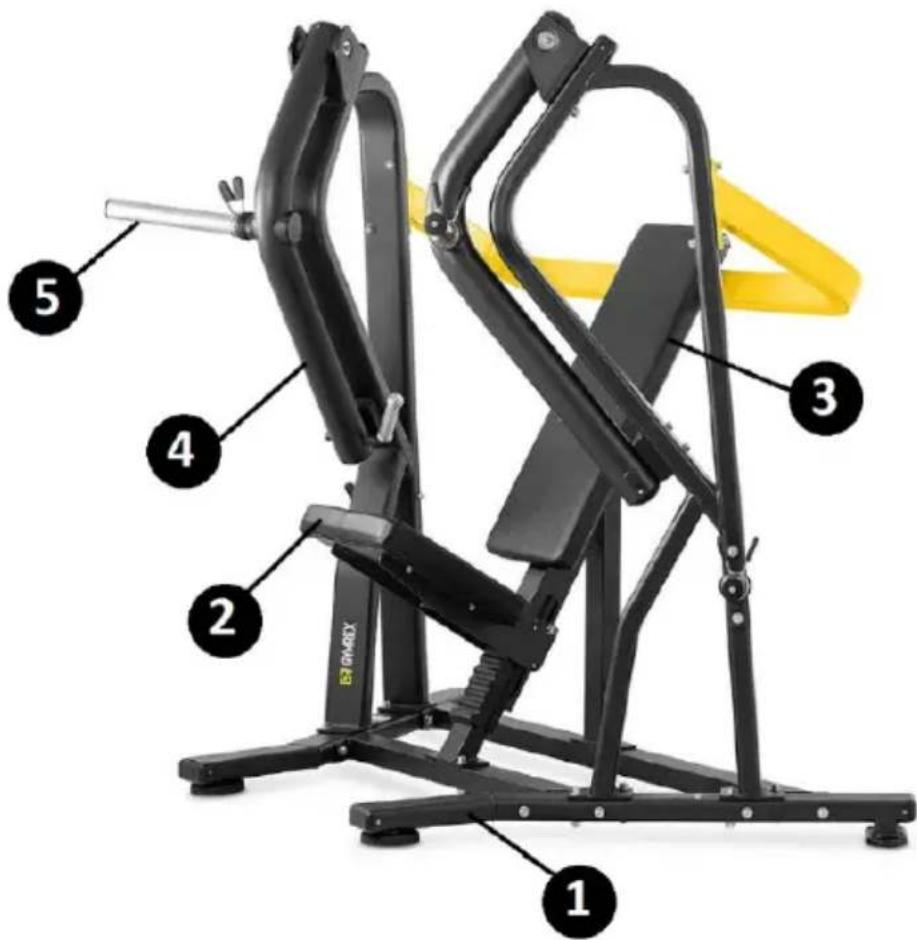

3.1. Beskrivelse af produktet

3.2. Forberedelse til brug

PLACERING AF MASKINEN

Produktet skal til enhver tid placeres på et jævnt, stabilt, rent, brandsikkert og tørt underlag, uden for rækkevidde af børn og personer med nedsat psykisk, sensorisk eller mental funktionsevne. Der skal være en minimumsafstand på 0,6 m omkring maskinen.

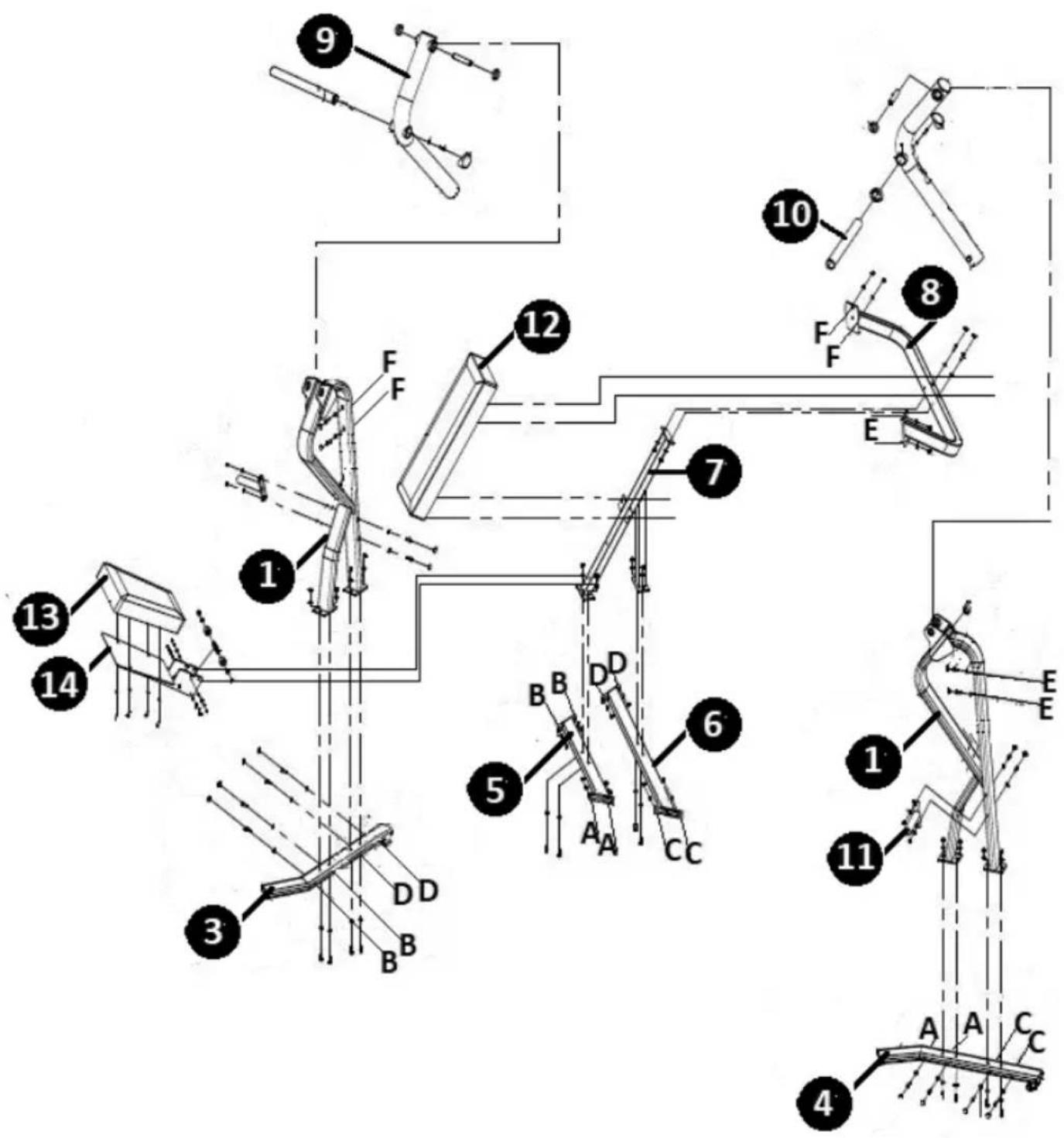

MONTERING AF PRODUKTET

For at samle produktet korrekt, skal montering følges i samme rækkefølge som vist nedenfor. Det anbefales at gruppere komponenterne før samling.

Komponenter til konstruktionsforbindelsen:

Udsigt		Navn	Størrelse	Antal
		Sekskantskrue	M12x135	12
		Sekskantskrue	M12x110	2
		Sekskantskrue	M12x75	16
		Underlagsskive	M12	60
		Møtrik	M12	30
		Lejeskive		4
		Sekskantskrue	M8x20	4
		Drejerulle		2
		Glidemuffe		2
		Sekskantskrue	M8x25	6
		Sekskantskrue	M8x30	2
		Sekskantskrue	M8x65	2
		Underlagsskive	M8	10
		Møtrik	M8	4
	[HZC]	Underlagsskive 0.625		2
		Sekskantskrue	M5x16	2
		Underlagsskive	M5	2
		Møtrik	M5	2
		Underlagsskive	M10	2
		Sekskantskrue	M10x20	2

Skub underlagsskiven på forbindelsesskruen. Justér hullerne i bunden og forbindelsesstangen. Skub det klargjorte beslag ind i hullet fra bundsiden. Beskyt med underlagsskive og møtrik fra indersiden. Gentag samlingen for alle hullerne.

b) Forbind de forberedte strukturer til stabiliseringsstængerne (5, 6). Brug M12x75 skruer, M12 underlagsskiver og M12 låsemøtrikker. Før skruen udefra. Forbindelsesmekanismen som punkt A (se billede).

目→(→|□|□|)→

c) Montér hovedrammen (7) på stabiliseringsstængerne (5, 6). Juster hullerne. Brug M12x135 skruer, M12 underlagsskiver og M12 låsemøtrikker. Før skruen fra bunden. Beskyt med underlagsskive og møtrik fra indersiden. Gentag samlingen for alle hullerne. Forbindelsesmekanismen som punkt A (se billede).

d) Tilslut maskinens bunde (8) til siderammerne (1, 2). Brug M12x75 skruer, M12 underlagsskiver og M12 läsemøtrikker. Før skruen udefra. Forbindelsesmekanismen som punkt A (se billede).

e) Fra toppen føres beslagene, hvor ryglænets støtte (8) kommer i kontakt med hovedrammen (7). Brug M12x110 skruer, M12 underlagsskiver og M12 låsemøtrikker. Forbindelsesmekanismen som punkt A (se billede).

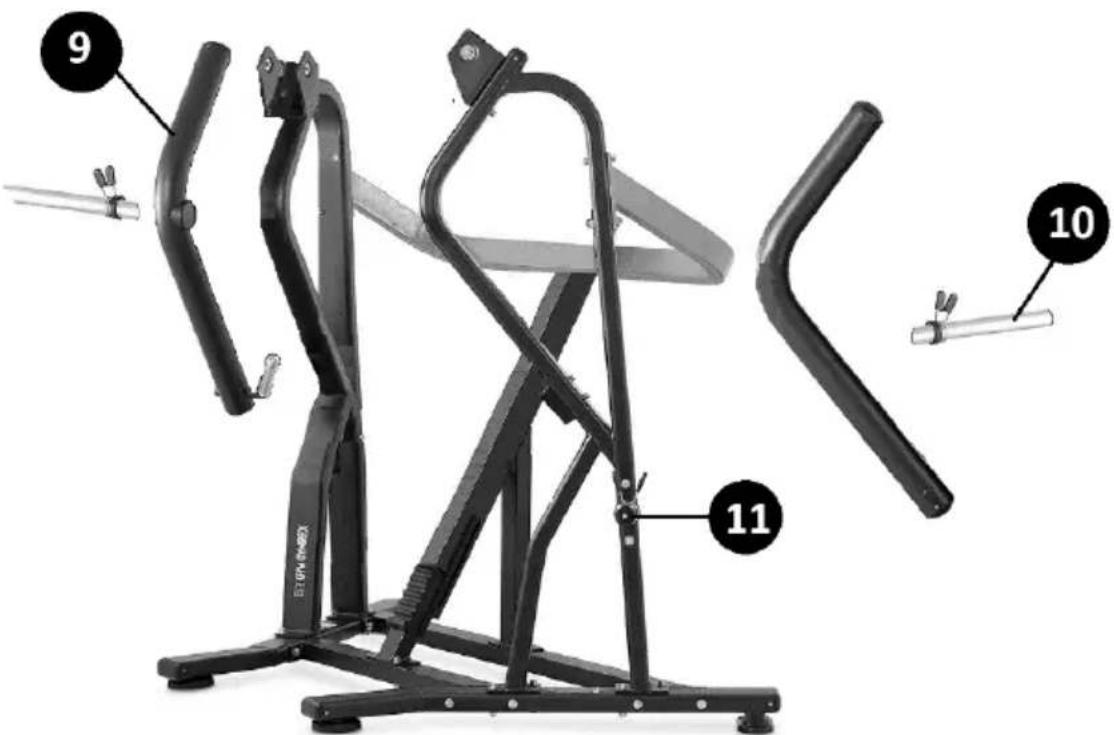

TRIN II

9 10 11

a) Monter den venstre træningsarm (9) på monteringspladerne på venstre sideramme (1). Dette gøres ved at justere hullerne. Før drejerullen gennem hullet. Beskyt armen på begge sider med lejeskiver, M8x20 underlagsskiver og M8x20 skruer.

b) Højre træningsarm (11) er monteret på samme måde.

c) Fastgør træningsbelastningsbeslagene (10) til træningsarmene. Dette gøres ved at indsætte håndtagene i hullernes midterlinje. Montér en M8 underlagsskive og en M8x30 skrue på indersiden af armen. Sæt til sidst hætten på.

f) Fastgør belastningsholdere: højre i venstre (11) til maskinens siderammer (1, 2). Fastgør med M12x75 skruer, M12 underlagsskiver og M12 møtrikker. Før skruerne fra indersiden af siderammerne. Forbindelsesmekanismen som TRIN I, punkt A (se billede).

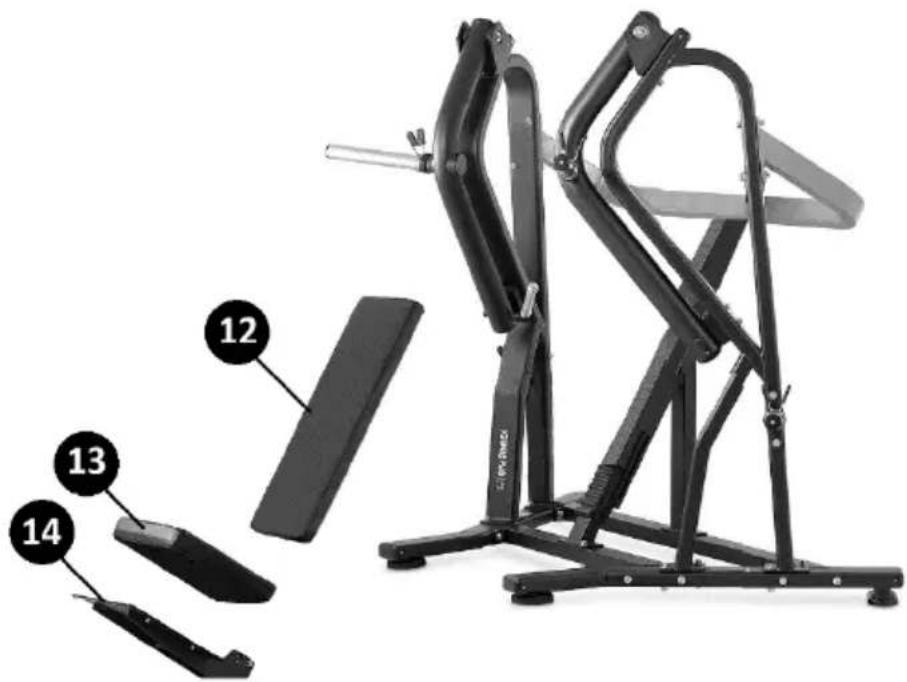

TRIN III

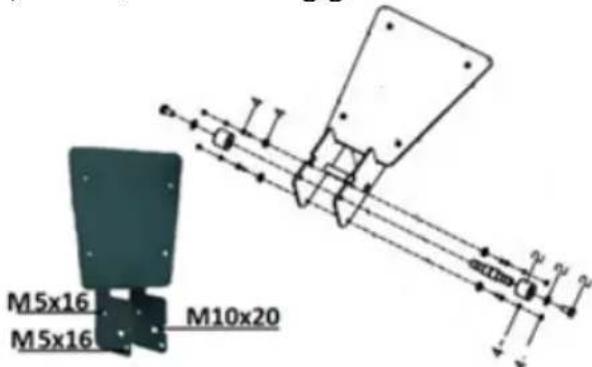

a) Monter sæderammen (17) på hovedrammen (14). Fastgør med skruerne, underlagsskiverne, låsemøtrikkerne og glidemufferne.

M5x16 M5x16 M10x20

b) Placer sædet (11) på den således monterede konstruktion. Lås med M8 skruer og M8x25 underlagsskiver.

c) Juster ryglænets monteringshuller (12) med hovedrammens huller. Fastgør det øverste ryglæn (12) til ryglænets støtte med M8 underlagsskiver og M8x65 skruer. Fastgør det nederste ryglæn (12) til hovedrammen med M8 underlagsskiver og M8x25 skruer.

Sørg for, at alle forbindelser er korrekt fastgjort og tilspændt. Når installationen er fuldført, er det tilladt at begynde at arbejde med produktet.

Før hver brug skal du justere højden på justeringsbeslaget i henhold til dine præferencer. Flyt sædet op eller ned for at justere positionen.

a) Hver eneste gang efter rengøring skal alle dele tørres grundigt af, før produktet tages i brug igen.
b) Maskinen skal opbevares på et køligt og tørt sted, væk fra direkte sollys og fugt.
c) Det er forbudt at lægge maskinen under kraftige vandstråler eller nedsænke den helt i vand.
d) Maskinen skal kontrolleres regelmæssigt for den tekniske stand og eventuelle skader.
e) Maskinen skal rengøres med en blød og fugtig klud.
f) Brug ikke skarpe genstande og genstande i metal (som stålbørster eller metalspartler) til rengøring, da de kan beskadige maskinens lakke og overflader.
g) Der må ikke bruges syreholdige rengøringsmidler eller midler til særlige medicinske formål, fortyndingsmidler, benzin, olie eller andre kemikalier, da disse stoffer kan beskadige maskinen.

Er produktet udtjent må det ikke bortskaffes sammen med almindeligt husholdningsaffald, men det skal afleveres til et center for indsamling og genbrug af elektrisk og elektronisk udstyr. Det indikeres af symbolet placeret på produktet, betjeningsvejledningen eller emballagen. Materialer brugt til produktion af udstyret egner sig til genbrug i overensstemmelse med mærkning af de enkelte materialer. Ved genbrug, genanvendelse af materialer eller andre former for genbrug af brugt udstyr yder De et væsentligt bidrag til miljøbeskyttelse.

Oplysninger om det rette center for bortskaffelse af brugt udstyr kan rekvireres hos de lokale myndigheder.
