BRUGSANVISNING GR-BE 150 Gymrex

Parameter beskrivelse	Parameter værdi
Produktnavn	RYGTRÆNINGSBÆNK
Model	GR-BE 150
Apparatets dimensioner (Bredde / Dybde / Højde) [mm]	1300x600x850
Maksimal træningsvægt (bruger + træningsbelastning) [kg]	265

1. Generel beskrivelse

Denne betjeningsvejledning er beregnet til at hjælpe med sikker og pålidelig brug. Dette produkt er designet og produceret strengt i henhold til tekniske indikationer, ved hjælp af de nyeste teknologier og komponenter samt opretholdelse af de højeste kvalitetsstandarder.

LÆS BETJENINGSVEJLEDNINGEN OMHYGGELIGT INDEN DU STARTER MED AT ARBEJDE MED APPARATET

For at sikre en lang og pålidelig drift af apparatet er det nødvendigt at sørge for den korrekte betjening og vedligeholdelse i overensstemmelse med retningslinjerne angivet i denne betjeningsvejledning. De tekniske data og specifikationer angivet i denne betjeningsvejledning er aktuelle. Producenten forbeholder sig retten til at foretage ændringer i forbindelse med forøgelse af kvaliteten. Apparatet er designet og bygget på en sådan måde, at risikoen for støjemission begrænses til det laveste niveau.

Symbolbeskrivelse

	Læs betjeningsvejledningen inden brug.
	Produktet er genanvendeligt.
	OBS! eller ADVARSEL! eller HUSK! beskriver en given situation (generelt advarselsskilt.)
	Kun til indendørs brug.

Den originale version af betjeningsvejledningen er på tysk. De andre sprogversioner er oversættelser fra tysk.

2. Brugssikkerhed

OBS! Læs alle sikkerhedsadvarsler og alle instruktioner. Manglende overholdelse af advarslerne og instruktionerne kan resultere i alvorlig personskade eller død.

Udtrykket "apparat" eller "produkt" i advarslerne og betjeningsvejledningen refererer til RYGTRÆNINGSBÆNK.

2.1. Sikkerhed på arbejdspladsen

a) Oprethold orden på arbejdspladsen og god belysning. Uorden eller dårlig belysning kan føre til ulykker. Vær fremadrettet, se hvad du laver, og brug sund fornuft, när du bruger dette udstyr.
b) Hvis du er i tvivl om produktet fungerer korrekt, eller hvis der findes skader, skal du kontakte producentens kundeservice.
c) Produktet må kun repareres af producentens kundeservice. Foretag ikke reparationer selv!
d) Gem betjeningsvejledningen til senere brug. Hvis apparatet videregives til tredjemand, skal betjeningsvejledningen også afleveres sammen med apparatet.
e) Emballageelementer og små samleelementer bør opbevares utilgængeligt for børn.
f) Hold apparatet væk fra børn og kæledyr.

2.2. Sikker brug af apparatet

a) Opbevar inaktive apparater uden for børns rækkevidde og personer, der ikke kender enheden eller denne betjeningsvejledning. Apparaterne er farlige i hænderne på uerfarne brugere.
b) Hold apparatet i god teknisk stand. Kontroller, at der ikke er generelle skader eller fejl i forbindelse med bevægelige dele (revner i dele og komponenter eller andre forhold, der kan påvirke sikker drift af apparatet). I tilfælde af fejl skal apparatet repareres før brug.
c) Ved transport og flytning af apparatet fra opbevaringsstedet til brugsstedet skal der tages hensyn til principperne for arbejdsmiljø og sikkerhed ved manuelt transportarbejde, der er gældende i det land, hvor apparaterne bruges.
d) Rengør apparatet regelmæssigt for at forhindre permanent bundfældning af snavs.
e) Apparatet er ikke et legetøj. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn af en voksen.
f) Apparatet må ikke startes tomt.
g) Det er forbudt at forstyrre konstruktionen af apparatet for at ændre dets parametre eller konstruktion.
h) Hold apparaterne væk fra varmekilder og ild.
i) Overbelast ikke apparatet.
j) Hvis den maksimale brugervægt overskrides, kan produktet blive beskadiget.
k) Lav altid en opvarmning, inden apparatet tages i brug.
I) Hvis du oplever forstyrrende symptomer under træning, f.eks. brystsmerter, svimmelhed, åndenød osv., skal du straks stoppe træningen og kontakte din læge.
m) Placer apparatet på en stabil, tør og flad overflade, og sørg for at holde en mindsteafstand på 0,5 m omkring det.
n) Kontakt din læge for at fastslå din helbredstilstand, inden du starter træningen.

OBS! På trods af at apparatet er designet til at være sikker, har tilstrækkelige beskyttelsesmidler og på trods af brugen af yderligere brugersikkerhedselementer, er der stadig en lille risiko for uheld eller personskade, mens du arbejder med apparatet. Det anbefales at udvise forsigtighed og sund fornuft, når du bruger det.

OBS! Det er forbudt at bruge apparatet af børn under 12 år, ældre og personer med hjertesygdomme.

3. Brugsbetingelser

Apparatet bruges til at udføre træningstræning af forskellige dele af kroppen med brug af passende øvelser.

Produktet er beregnet til brug i professionelle fitnessklubber, fitnesscentre, hoteller og lign.

Brugeren er ansvarlig for enhver skade, der skyldes brug i modstrid med den tilsigtede anvendelse.

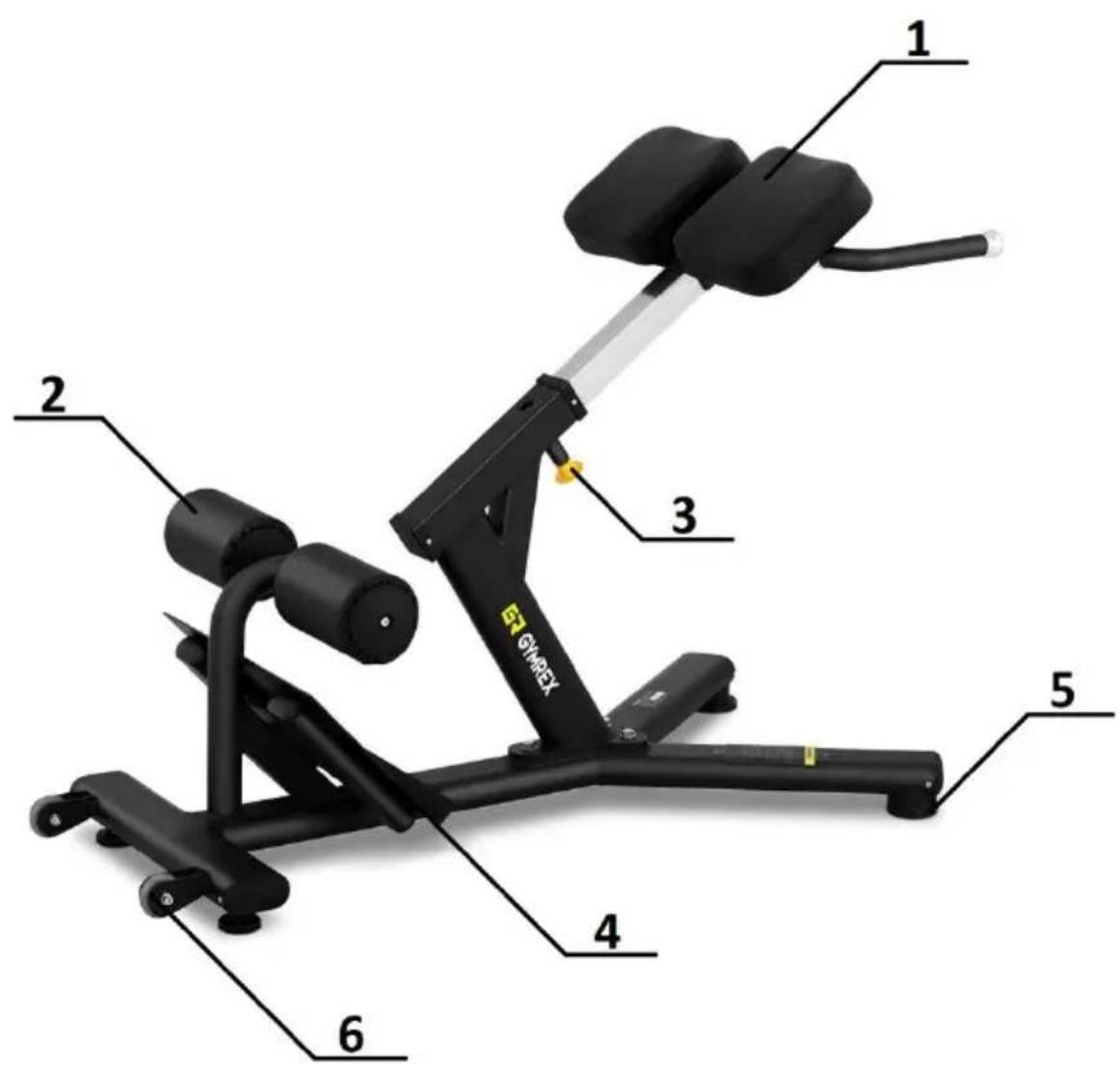

3.1. Beskrivelse af apparatet

1 2 3 4 5 6 GYMREX

1 - Ryglæn
2 - Benläsruller
3 - Ryglænshøjdelås
4 - Fodstøtte
5 – Skridsikker base
6 - Rulle for nem bevægelse af apparatet

3.2. Forberedelse til arbejde

Placeringen af apparatet skal være på en hård, flad og tør jord. Den tilstødende overflade skal være skridsikker. Det anbefales at efterlade en ledig plads på 2000mmx2000mm omkring enheden.

MONTERING AF APPARATET

For at samle apparatet korrekt skal du forberede og bruge følgende værktøjer:

1. M6 Nøgle
2. To 17/19" nøgler

Installer apparatet i den rækkefølge, der er vist på billederne nedenfor. Det anbefales at gruppere komponenterne før monteringen påbegyndes.

Bestanddele:

Udsigt		Nummer	Navn	Størrelse	Antal
		1	Nedre ramme		1
		2	Forbind støtterammen med den nederste ramme		1
		3	Sekskantet skrue med cylinderhoved		3
		4	Underlagsskive	∅11x2	3
		5	Sekskantet skrue med cylinderhoved	M8x1.25	2
		6	Underlagsskive		2
		7	Udvendig hættetil benlåsruller	∅100	2
		8	Beskyttelse tilbenlåsruller	∅125x200	2
		9	Benlåsruller	∅40x191	2
		10	Udvendig hættetil benlåsruller	∅100	2
		11	Ryglæn		2
		12	Ryglænsrammed håndtag		1
		13	Sekskantskrue	M12x1.75	2
		14	Underlagsskive	∅13.5x2.5	4
		15	Låsemøtrik	M12x1.75	2
		16	Sekskantetskrue medcylinderhoved	M8x1.25	4
		17	Underlagsskive	∅9x1.6	4
		18	Reguleringsrør	50x20x2.5x750	1

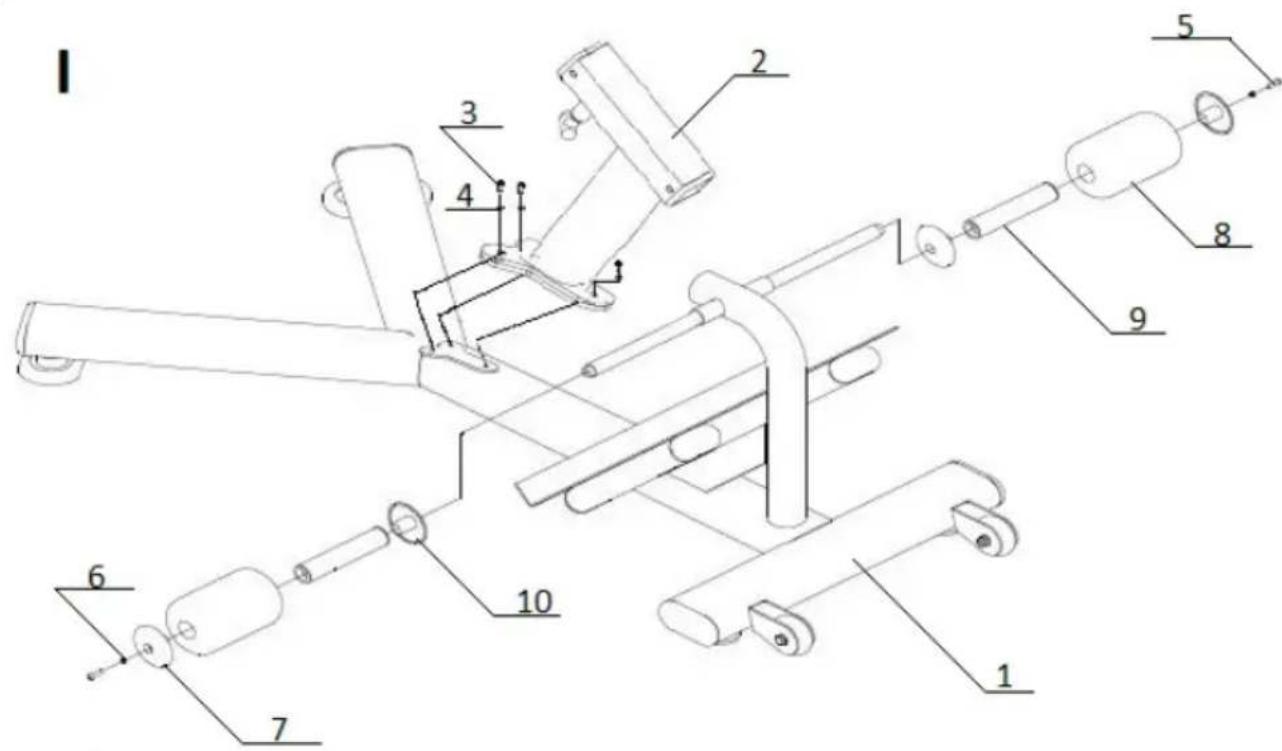

Trin et "I"

1. Apparatets nederste ramme (1) skal forbindes med samlingen af støtterammen (2) med de medfølgende spændeskiver (4) og sekskantskruer (3).
2. Installer benlåsbeskyttelsessystemet. For at gøre dette skal du skubbe hætterne til benlåsrullerne (10), benlåsrullerne (9), benlåsbeskyttelsen (8) og de ydre hætter til benlåsrullerne (7) på apparatets aksler over fodstøtten.

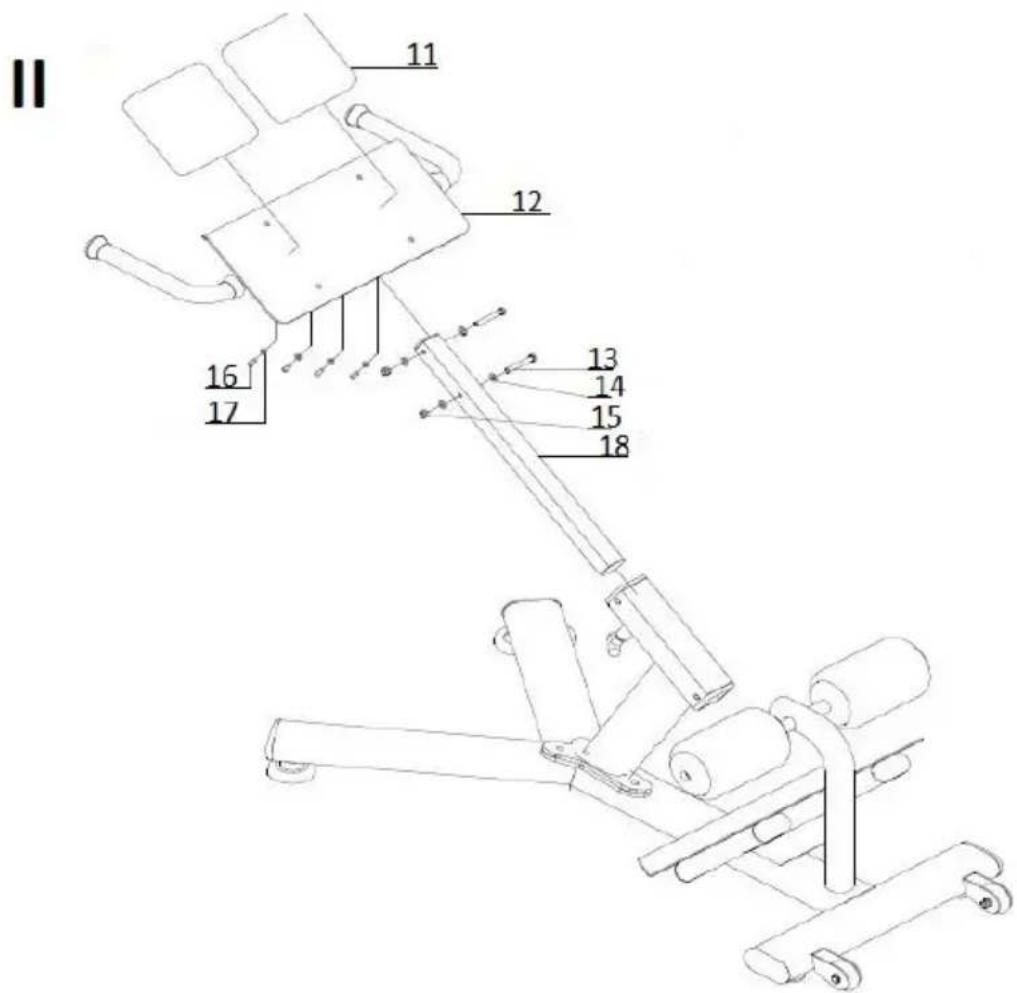

1. Sæt ryglænet (11) på ryglænsrammen (12) og fastgør det med de vedlagte skiver (17) og sekskantede hætteskruer (16).

2. Strukturen, der er forberedt på denne måde, skal indsættes i aksen af støtterammens forbindelseshul (2).

II 11 12 13 14 15 16 17 18

Alle tilslutninger på apparatet skal være ordentligt fastgjort og strammet. Efter at have udført de givne montageaktiviteter, er det tilladt at begynde at arbejde med apparatet.

Apparatets højde justeres ved at udløse ryglænshøjdelåsen og ved at skubbe eller udtrække reguleringsrøret. Efter at have bestemt den ønskede arbejdshøjde, bør justeringen låses ved at indsætte låsen i et givet hul.

OBS! Efter hver justering skal du huske at kontrollere, at ryglænshøjdelåsen sidder korrekt.

a) Der må kun bruges ikke-ætsende midler til rengøring af overfladen.
b) Efter hver rengøring skal alle dele tørres grundigt, før apparatet genbruges.
c) Opbevar apparatet på et køligt og tørt sted, beskyttet mod fugt og direkte sollys.
d) Det er forbudt at sprøjte apparatet med en vandstrøm eller nedsænke det i vand.
e) Der bør udføres regelmæssig inspektion af apparatet med hensyn til dens tekniske effektivitet og eventuelle skader.
f) Brug en blød klud til rengøring.

g) Brug ikke skarpe og / eller metalgenstande (f.eks. en stålbørste eller en metalspatel) til rengøring, da de kan beskadige overfladen af det materiale, som apparatet er fremstillet af.
h) Rengør ikke apparatet med sure stoffer, medicinske midler, fortyndere, brændstof, olier eller andre kemikalier, da disse kan beskadige apparatet.
i) Kontroller fastgørelsesanordningerne hver dag, før du begynder at arbejde med apparatet.
j) Kontroller stabiliteten af det monterede ryglæn og benlåse hver dag, før du begynder at arbejde med apparatet.
k) Kontroller smøringen af apparatet ved glidepunkterne en gang hver tredje måned.

BORTSKAFFELSE AF BRUGTE UDSTYR.

Ved slutningen af dets levetid må dette produkt ikke bortskaffes sammen med almindeligt husholdningsaffald, men skal bringes til et indsamlingssted for genbrug af elektriske og elektroniske apparater. Dette er angivet med symbolet på produktet, brugsvejledningen eller emballagen. Materialerne, der bruges i apparatet kan genbruges i overensstemmelse med deres mærkning. Takket være genbrug, brug af materialer eller andre former for genbrug af brugte enheder yder du et væsentligt bidrag til beskyttelsen af vores miljø.

Lokal administration giver dig oplysninger om det relevante punkt til bortskaffelse af brugte enheder.
