MANUALE UTENTE GR-MG52 Gymrex

Descrizione del parametro	Valore del parametro
Nome del prodotto	PANCA OLIMPICA INCLINATA
Modello	GR-MG52
Dimensioni (Larghezza / Profondità / Altezza) [mm]	1500x1240x1410
Peso del dispositivo [kg]	97
Peso massimo (utente + peso di allenamento) [kg]	265
Gamma di altezza dell'utente [cm]	fino al 185
Classe del dispositivo	SC

1. Descrizione generale

Le istruzioni servono come supporto nell'utilizzo sicuro ed efficace. Il prodotto è progettato e realizzato secondo precise indicazioni tecniche con l'utilizzo di tecnologie e componenti più innovativi ed elevati standard di qualità.

PRIMA DI INIZIARE AD UTILIZZARE IL PRODOTTO, LEGGERE ATTENTAMENTE E COMPRENDERE LE PRESENTI ISTRUZIONI.

Per assicurare il funzionamento duraturo ed efficace del dispositivo, occorre utilizzarlo in modo corretto e conservarlo conformemente alle indicazioni comprese nelle presenti istruzioni. I dati tecnici e le caratteristiche incluse nelle presenti istruzioni d'utilizzo sono aggiornate. Il produttore si riserva il diritto di apportare modifiche relative all'aumento della qualità. Tenendo conto del progresso tecnico e della possibilità di ridurre il rumore, l'apparecchio è stato progettato e costruito per limitare al minimo i rischi derivanti dalle emissioni di rumore.

Significato dei simboli

Prima dell’utilizzo, leggere attentamente le istruzioni.

ATTENZIONE! Le illustrazioni incluse nelle istruzioni d'utilizzo sono a illustrativo e in alcuni dettagli possono differenziarsi dall'aspetto reale otto.

Le istruzioni originali sono le istruzioni in versione tedesca. Le atre versioni linguistiche sono traduzioni dalla lingua tedesca.

2. Sicurezza d'utilizzo

ATTENZIONE! Leggere tutti gli avvertimenti relativi alla sicurezza e tutte le istruzioni. L'inosservanza delle avvertenze e delle istruzioni può causare gravi danni corporei o morte.

La parola “dispositivo” o “prodotto” utilizzata nelle avvertenze e nella descrizione delle istruzioni si riferisce al PANCA OLIMPICA INCLINATA.

2.1. Sicurezza

a) In caso di dubbi relativi al corretto funzionamento del prodotto o se questo è danneggiato, si prega di contattare il servizio di assistenza del produttore.
b) Le riparazioni devono essere eseguite solo dall'assistenza del produttore. È vietato eseguire le riparazioni in modo autonomo!
c) Conservare le istruzioni per il loro successivo utilizzo. Nel caso in cui il dispositivo venisse dato in utilizzo ai terzi, insieme al macchinario va fornito anche il manuale d'istruzione.
d) Gli elementi dell'imballaggio e i piccoli elementi di montaggio devono essere tenuti fuori dalla portata dei bambini.
e) Tenere il dispositivo fuori dalla portata dei bambini e degli animali.

2.2. Sicurezza personale

a) Non indossare abiti larghi né gioielli. Tenere i capelli, i vestiti e i guanti lontani dalle parti mobili. Indumenti larghi, gioielli o capelli lunghi possono rimanere impigliati nelle parti in movimento.
b) Durante il trasporto e lo spostamento del dispositivo dal luogo di stoccaggio al luogo di utilizzo, tenere conto delle norme di salute e sicurezza sul lavoro relative alle operazioni manuali di trasporto in vigore nel paese in cui vengono utilizzati i dispositivi.
c) Pulire regolarmente il dispositivo per prevenire l'accumulo permanente di impurità.
d) È vietato apportare modifiche alla struttura del dispositivo per modificarne i parametri o la costruzione.

e) Tenere il dispositivo lontano da fonti di fuoco e calore.
f) Le attrezzature per l'allenamento possono essere utilizzate solo nelle aree in cui l'accesso ad esse è specificamente controllato dal proprietario.
g) Le attrezzature per l'allenamento possono essere utilizzate solo in aree sorvegliate da altri.
h) I bambini e le persone con funzioni mentali, sensoriali o intellettuali ridotte devono essere tenuti lontani dalle attrezzature.
i) I rischi per la salute possono derivare da un allenamento improprio o eccessivo, consultare un allenatore per scegliere il giusto metodo di esercizio e il giusto carico.
j) Prima dell'uso, controllare che eventuali vincoli di peso non interferiscano con l'esercizio e che le regolazioni siano impostate correttamente.
k) Mantenere il prodotto in buono stato tecnico. Prima di ogni attività, verificare che non vi siano danneggiamenti generici o relativi a parti mobili (rotture delle parti e componenti o qualsiasi altra condizione che possa pregiudicare il funzionamento sicuro del dispositivo). In caso di danneggiamenti, far riparare il dispositivo prima dell'utilizzo.
I) Non superare il carico massimo del prodotto. Il superamento del peso massimo dell'utente o del carico di esercizio può causare danni al prodotto o gravi lesioni.
m) Il prodotto dovrebbe essere usato solo in interni. Il prodotto non deve essere esposto all'umidità.
n) Si raccomanda di allenarsi sotto la guida di un allenatore professionista.
o) Prima di iniziare l'esercizio, assicurarsi che nessun elemento di regolazione del prodotto sporga nel percorso del movimento della persona che si allena.
p) Eseguire sempre un riscaldamento prima di usare il dispositivo.
q) Se si verificano sintomi preoccupanti durante l'esercizio, ad esempio dolore al petto, vertigini, mancanza di respiro, ecc, interrompere immediatamente l'allenamento e consultare un medico.
r) Posizionare il dispositivo su una superficie stabile, asciutta e piana con uno spazio minimo di 0,6m intorno ad esso.
s) Consultare il medico prima di iniziare l'esercizio per determinare determinare la tua condizione medica.

ATTENZIONE! Nonostante il dispositivo sia stato progettato per essere sicuro, disponga di adeguati dispositivi di protezione e nonostante l'utilizzo di ulteriori elementi di sicurezza per l'utente, esiste ancora un piccolo rischio di incidenti o lesioni durante l'utilizzo del dispositivo. Si raccomanda di essere cauti e usare il buon senso durante il suo utilizzo.

3. Uso

Il dispositivo è utilizzato per l'allenamento delle parti inferiori del corpo, con esercizi appropriati.

Il prodotto è destinato all'uso in fitness club professionali, palestre, comunità residenziali, ecc.

L'utente è responsabile per eventuali danni derivanti da un uso improprio.

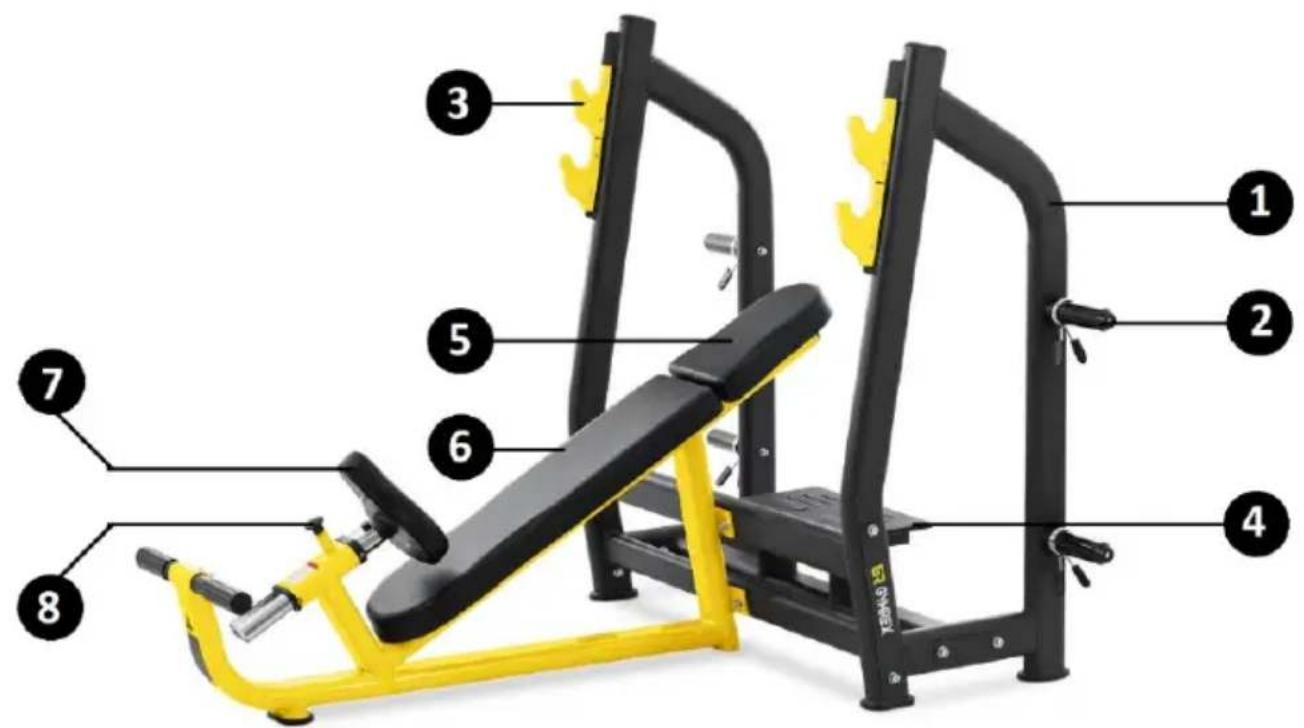

3.1. Descrizione del dispositivo

1 - Telaio
2 - Portacarichi
3 - Supporto per il bilanciere
4 – Piattaforma
5 – Poggiatesta
6 – Schienale
7 - Sedile
8 – Regolazione dell'altezza del sedile

3.2. Preparazione all'utilizzo

POSIZIONAMENTO DEL DISPOSITIVO

Il dispositivo deve essere sempre utilizzato su una superficie piana, stabile, pulita, ignifuga ed asciutta e fuori dalla portata dei bambini e delle persone con funzioni psichiche, sensoriali e mentali ridotte. Si deve mantenere una distanza minima di 0,6 m intorno al dispositivo.

MONTAGGIO DEL DISPOSITIVO

Per assemblare correttamente il dispositivo, è necessario preparare e utilizzare gli strumenti:

1. Chiave M6
2. Due chiavi 13/16"
3. Due chiavi 17/19"

Il montaggio del dispositivo deve seguire la sequenza mostrata nelle illustrazioni seguenti. Prima di procedere al montaggio si raccomanda di raggruppare i componenti.

Elementi di giunti di costruzione:

Vista		Nome	Dimensione	Quantità
		Vite a testa cilindrica con presa esagonale	M12x80	10
		Vite a testa cilindrica con presa esagonale	M12x70	2
		Rondella	M12	24
		Piastra di rinforzo	180x50	4
		Piastra di rinforzo	365x60	2
		Dado	M12	12
		Rondella	M10	4
		Dado	M10	4
		Vite a testa cilindrica con presa esagonale	M8x20	11
		Rondella	M8	11

a) Montare il connettore stabilizzatore inferiore (5) tra i telai laterali del dispositivo (1, 2). Dall'esterno del telaio destro (1), inserire la piastra di rinforzo 365x60 (11). Allineare gli assi del connettore, dei telai e delle piastre. Fissare le strutture con le viti M12x80, le rondelle M12 e i dadi M12. Mettere la rondella sulla vite di fissaggio. Farla passare dall'esterno del telaio attraverso gli assi dei fori. Fissarla all'interno con la rondella e il dado.

Il telaio sinistro (2) con il connettore (5) si monta allo stesso modo.

⑤ ① ⑪ 8-(-||| | )=

b) Montare la piattaforma del dispositivo (3) tra i telai laterali (1, 2). Per l'installazione, ripetere tutti i passi precedenti. Utilizzare il piastra di rinforzo 180x50 (12).

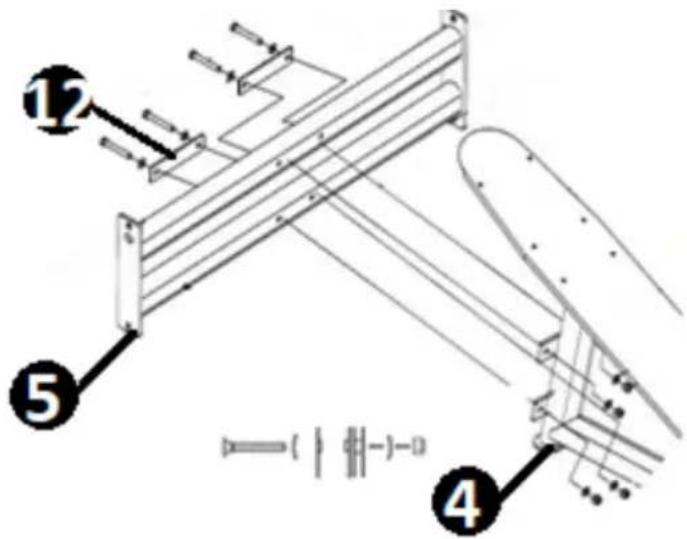

Fissare il telaio principale del dispositivo (4) al braccio stabilizzatore inferiore (5). Per fare questo, allineare gli assi dei fori del telaio principale e del connettore. Dall'esterno inserire la piastra di rinforzo 180x50 (12). Fissare il giunto superiore con le viti M12x80, le rondelle M12 e i dadi M12. Mettere la rondella sulla vite di fissaggio. Farla passare dall'esterno del telaio attraverso gli assi dei fori. Fissarla all'interno con la rondella e il dado. Fissare il giunto inferiore con le viti M12x70, le rondelle M12 e i dadi M12. Per il fissaggio, procedere allo stesso modo.

c) Far scorrere la maniglia per il trasporto del dispositivo (13) nell'asse del foro del telaio principale.

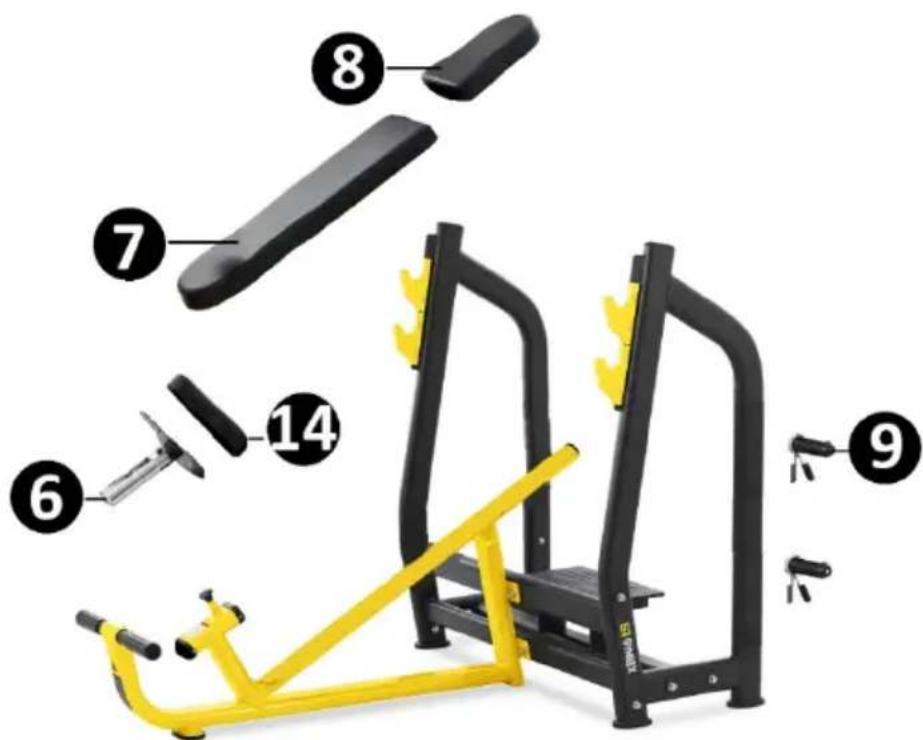

PASSO II

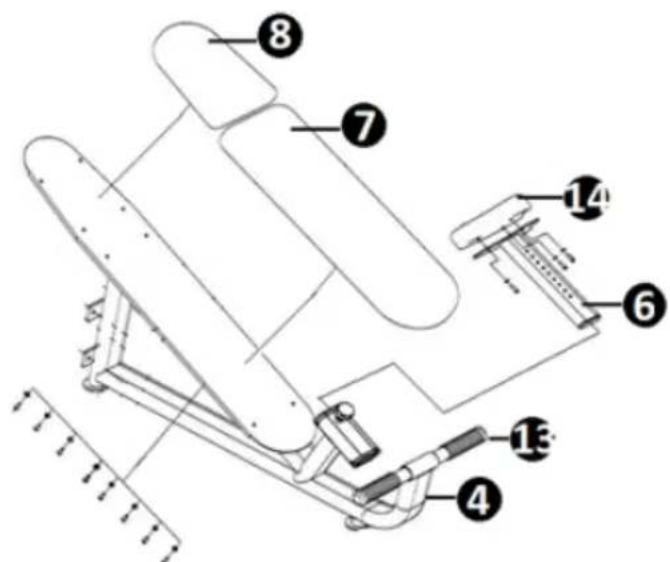

a) Posizionare il poggiatesta (8) e lo schienale (7) sul telaio principale del dispositivo. Montare il sedile (14) sul supporto del dispositivo (6). Allineare gli assi dei fori di montaggio. Bloccare la struttura dal basso con le viti M8x25 e le rondelle M8.

b) Far scorrere il supporto del dispositivo (6) nell'asse del foro del telaio principale. Bloccare in posizione usando il blocco di regolazione.

c) Fissare i portacarichi (9) ai telai laterali del dispositivo. Far passare l'asta della maniglia attraverso l'asse del foro del telaio. Fissare all'interno con la rondella M10 e il dado M10. Ripetere il montaggio per tutti i portacarichi.

Tutti i giunti dell'unità devono essere fissati e serrati correttamente. Dopo aver completato le fasi di assemblaggio, si può iniziare a lavorare con il dispositivo. Prima di ogni utilizzo, regolare l'altezza del sedile secondo le proprie preferenze. L'altezza del dispositivo viene regolata rilasciando il blocco di regolazione ed estendendo o ritraendo il supporto. Una volta impostata l'altezza di lavoro desiderata, bloccare il supporto inserendo il blocco di regolazione nel rispettivo foro.

ATTENZIONE! Dopo ogni regolazione, ricordarsi di controllare che il blocco di regolazione sia correttamente inserito.

3.3. Pulizia e manutenzione

a) Dopo ogni pulizia, asciugare accuratamente tutti gli elementi prima di riutilizzare il dispositivo.
b) Conservare il dispositivo in luogo asciutto e fresco, protetto dall'umidità e dall'azione diretta dei raggi solari.
c) È vietato spruzzare il dispositivo con un getto d'acqua o immergere il dispositivo in acqua.
d) È necessario eseguire revisioni regolari del dispositivo per quanto riguarda l'efficienza tecnica ed eventuali danneggiamenti.
e) Per pulire, utilizzare un panno morbido.
f) Per pulire, non utilizzare oggetti appuntiti e/o metallici (ad esempio spazzole metalliche o spatole metalliche), in quanto possono danneggiare la superficie del materiale con cui è realizzato il dispositivo.
g) Non pulire il dispositivo con sostanze acide, agenti ad uso medico, diluenti, carburante, oli o altre sostanze chimiche per evitare di danneggiare il dispositivo.
h) Controllare i fissaggi ogni giorno prima di utilizzare il dispositivo.
i) Controllare la stabilità dello schienale e del sedile installati ogni giorno prima di utilizzare il dispositivo.
j) Una volta alla settimana è consigliabile controllare la stabilità dell'attacco.

Alla fine della sua vita utile, questo prodotto non deve essere smaltito con i normali rifiuti domestici ma deve essere portato in un centro di raccolta e riciclaggio di apparecchiature elettriche ed elettroniche. Questo è indicato dal simbolo posto sul prodotto, sulle istruzioni per l'uso o sull'imballaggio. I materiali utilizzati in questo dispositivo sono riciclabili secondo la loro marcatura. Riutilizzando, riproponendo o utilizzando in altro modo l'attrezzatura usata, si dà un importante contributo alla protezione del nostro ambiente.

La vostra amministrazione locale vi fornirà informazioni sul punto di smaltimento appropriato
