NÁVOD K OBSLUZE GR-MG52 Gymrex

Popisparametru	Hodnotaparametru
Název výrobku	POSILOVACÍ LAVICE SE SKLONEM - HLAVA NAHOŘE
Model	GR-MG52
Rozměry(Šířka / Hloubka / Výška) [mm]	1500x1240x1410
Hmotnost zařízení [kg]	97
Maximální hmotnost (uživatel + tréninkové závaží) [kg]	265
Rozsah výšky uživatele [cm]	až 185
Třída zařízení	SC

1. Obecný popis

Návod je určen jako pomůcka pro bezpečné a spolehlivé používání. Výrobek je navržen a vyroben striktně podle technických pokynů s použitím nejnovějších technologií a komponent a také za dodržení nejvyšších standardů kvality.

PŘED ZAHÁJENÍM PRÁCE SI DŮKLADNĚ A S POROZUMĚNÍM PŘEČTĚTE TENTO NÁVOD.

Abyste zajistili dlouhodobou a spolehlivou práci tohoto zařízení, musíte zajistit jeho správnou obsluhu a údržbu, a to v souladu s pokyny, jež jsou obsaženy v tomto návodu. Technické údaje a specifikace obsažené v tomto návodu jsou aktuální. Výrobce si vyhrazuje právo provádět změny, které souvisí se zvyšováním kvality. S ohledem na technický pokrok a možnost omezení hluku bylo zařízení navrženo a vyrobeno tak, aby bylo riziko, které vyplývá z hlukových emisí, omezeno na nejnižší úroveň.

Vysvětlení symbolů

Před použitím se seznamte s návodem.

ilustrativní charakter a v některých detailech se mohou lišit od skutečného vzhledu výrobku.

Originálním návodem je německá verze návodu. Ostatní jazykové verze jsou překlady z němčiny.

2. Bezpečnost používání

POZOR! Přečte se všechny výstrahy, které se týkají bezpečnosti, a také všechny návody. Nerespektování výstrah a nedodržování návodů může způsobit vážná zranění nebo být příčinou smrti.

Pojem "zařízení" nebo "výrobek" v upozorněních a v popisu návodu se vztahuje na POSILOVACÍ LAVICE SE SKLONEM - HLAVA NAHOŘE.

2.1. Bezpečnost

a) Pokud máte pochybnosti, zda výrobek pracuje správně, nebo v případě výskytu poruchy kontaktuite servis výrobce.

b) Opravy výrobku může provádět pouze servis výrobce. Je zakázáno provádět opravy svépomocně!

c) Uschovejte návod na použití zařízení za účelem jeho dalšího použití v budoucnu. Pokud bude zařízení předáno třetí osobě, musí být společně s ním předán také návod na jeho použití.

d) Části obalu a malé montážní prvky musí být uskladněny v místě, které je mimo dosah dětí.

e) Uchovávejte zařízení mimo dosah dětí a zvířat.

2.2. Osobní bezpečnost

a) Nenoste volný oděv ani šperky. Vlasy, oděv a rukavice udržujte v bezpečné vzdálenosti od pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohyblivými částmi zařízení.

b) Při přepravě a prénášení zařízení z místa jeho skladování na místo používání musí být zohledněny pravidla bezpečnosti a hygieny práce, která se týkají manuální práce při dopravě a přepravě, a která jsou platná ve státě, v němž jsou zařízení používána.

c) Zařízení pravidelně čistěte, aby nedocházelo k trvalému usazování špíny.

d) Je zakázáno zasahovat do konstrukce zařízení za účelem změny jeho parametrů nebo složení.

e) Uchovávejte zařízení mimo dosah zdrojů otevřeného ohně a tepla.

f) Tréninkové vybavení smí být používáno pouze v prostorách, kde je přístup k němu pečlivě kontrolován majitelem.

g) Tréninkové vybavení smí být používáno pouze na místech, která jsou pod dohledem jiných osob.

h) Děti a osoby se sníženými mentálními, smyslovými a duševními funkcemi by se měly nacházet mimo dosah zařízení.

i) V důsledku nesprávného nebo nadměrného tréninku mohou vniknout zdravotní rizika, porad'te se s trenérem, abyste zvolili správnou metodu cvičení a správné závaží.

j) Před použitím zkontrolujte, zda všechny prvky zajišťující závaží nepřekáží při cvičení a zda jsou všechna prvky nastavení správně nastavena.

k) Udržujte výrobek v dobrém technickém stavu. Před každým použitím zkontrolujte, zda není zařízení poškozeno, zejména zda nejsou poškozené pohyblivé části (prasknutí částí a prvků nebo veškeré jiné podmínky, které mohou mít vliv na bezpečnou funkci zařízení). V případě zjištění poškození výrobek nepoužívejte a odevzdejte jej do opravny.

I) Nepřekračujte maximální zatížení výrobku. Překročení maximální hmotnosti uživatele nebo závaží při cvičení může poškodit produkt nebo způsobit vážné zranění.

m) Výrobek by měl být používán pouze v interiéru. Výrobek nesmí být vystaven vlhkosti.

n) Doporučuje se cvičit pod dohledem profesionálního trenéra.

o) Před zahájením cvičení se ujistěte, že žádné nastavovací prvky výrobku nevyčnívají do dráhy pohybu cvičící osoby.

p) Před použitím zařízení vždy provedte rozcvičení.

q) Pokud během cvičení pocítíte znepokojivé příznaky, jako je bolest na hrudi, závratě, dušnost atd., okamžitě přerušte trénink a poradťe se se svým lékařem.

r) Umístěte zařízení na stabilní, suchý a rovný povrch, přičemž dbejte na dodržení minimální vzdálenosti 0,6 m volného prostoru kolem.

s) Před zahájením cvičení se porad'te s lékařem, aby zjistil váš zdravotní stav.

POZOR! I když bylo zařízení navrženo tak, aby bylo bezpečné, bylo vybaveno odpovídajícími bezpečnostními prostředky a také kromě použití dodatečných prvků pro ochranu uživatele, existuje během práce s tímto zařízením stále vysoká pravděpodobnost nehody nebo způsobení úrazu. Doporučujeme během jeho používání dodržovat bezpečnost a používat zdravý rozum.

3. Pravidla používání

Zařízení slouží k cvičení různých částí těla pomocí vhodných cviků.

Výrobek je určen pro použití v profesionálních fitness klubech, tělocvičnách, bytových prostorách atd.

Zodpovědnost za veškeré škody, které vzniknou jako důsledek používání zařízení způsobem, který není v souladu s jeho určením, je na straně uživatele.

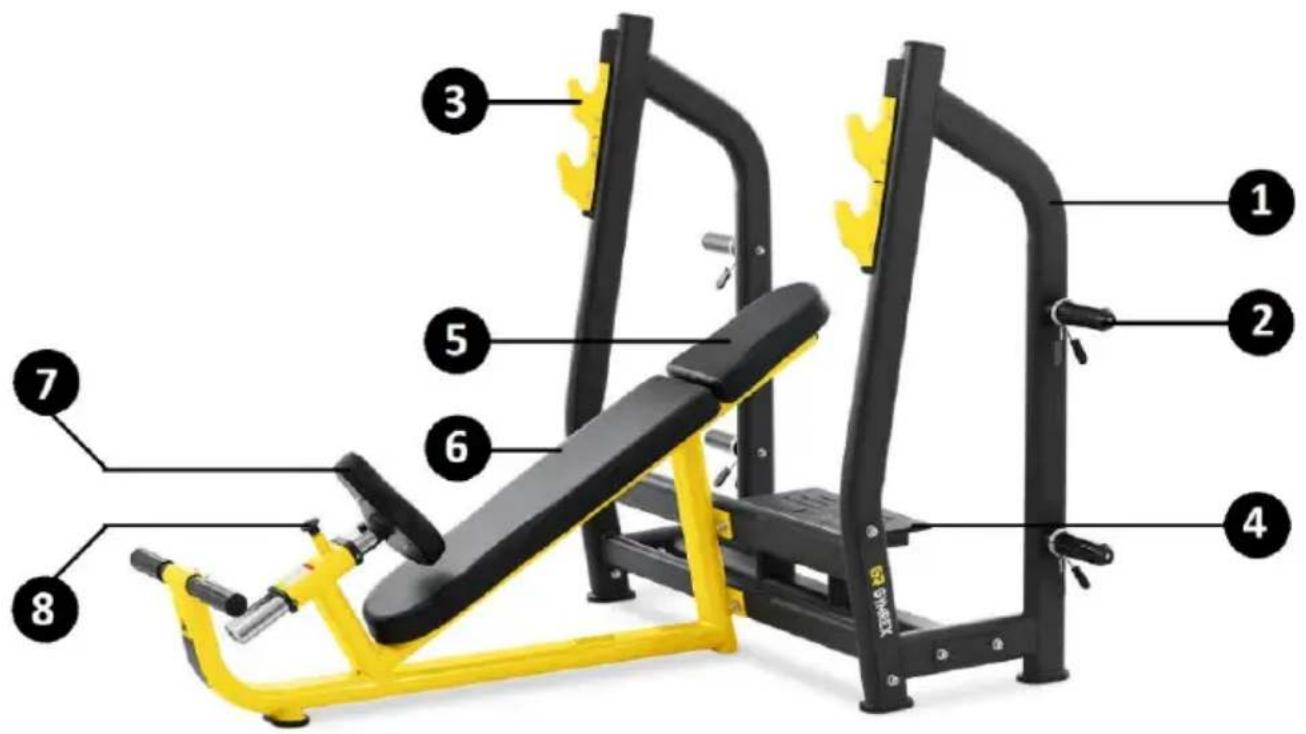

3.1. Popis zařízení

1 2 3 4 5 6 7 8 SMEB

1 - Stojan
2 - Držák na závaží
3 - Držák na činku
4 - Platforma
5 - Opěrka hlavy
6 - Opěrka zad
7 - Sedadlo
8 – Nastavení výšky sedadla

3.2. Příprava k práci

UMÍSTĚNÍ ZAŘÍZENÍ

Zařízení musí být používáno vždy na rovném, stabilním, čistém a suchém povrchu, který je odolný proti požáru, musí být mimo dosah dětí a také osob, které mají omezené psychické, senzorické a duševní funkce. Dodržujte minimální vzdálenost 0,6 m volného prostoru kolem zařízení.

MONTÁŽ ZAŘÍZENÍ

Pro správné sestavení zařízení připravte a použijte následující nástroje:

1. Klíč M6
2. Dva klíče 13/16"
3. Dva klíče 17/19"

Sestavení zařízení by mělo probíhat v níže uvedeném pořadí. Před zahájením montáže se doporučuje seskupit komponenty.

Spojovací prvky konstrukce:

Náhled		Název	Velikost	Množství
		Šroub se šestihrannou hlavou a vnitřním šestihranem	M12x80	10
		Šroub se šestihrannou hlavou a vnitřním šestihranem	M12x70	2
		Podložka	M12	24
		Zpevňovací deska	180x50	4
		Zpevňovací deska	365x60	2
		Matice	M12	12
		Podložka	M10	4
		Matice	M10	4
		Šroub se šestihrannou hlavou a vnitřním šestihranem	M8x20	11
		Podložka	M8	11

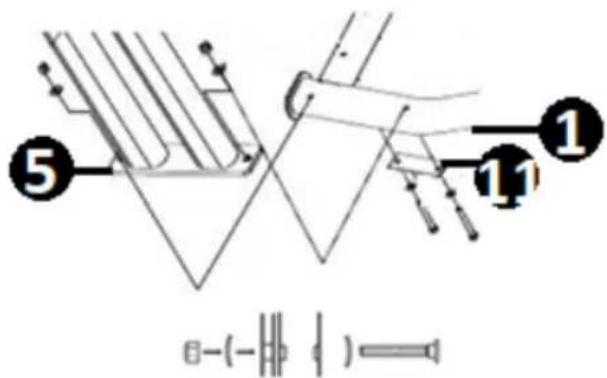

a) Mezi boční rámy zařízení (1, 2) vložte spodní stabilizační konektor (5). Z vnější strany pravého rámu (1) vložte výztužnou desku 365x60 (11). Vyrovnejte osy otvorů konektoru, rámu a desky. Konstrukce upevněte pomocí šroubů M12x80, podložek M12 a matic M12. Nasuňte podložku na montážní šroub. Provedťe ji z vnější strany rámu osami otvorů. Z vnitřní strany upevněte podložkou a maticí.

Montáž levého rámu (2) s konektorem (5) je analogická.

⑤ ① ⑪ 6-(-||| | )=

b) Umístěte platformu zařízení (3) mezi boční rámy (1, 2). Pro montáž zopakujte všechny výše uvedené kroky. Použijte výztužnou desku 180x50 (12).

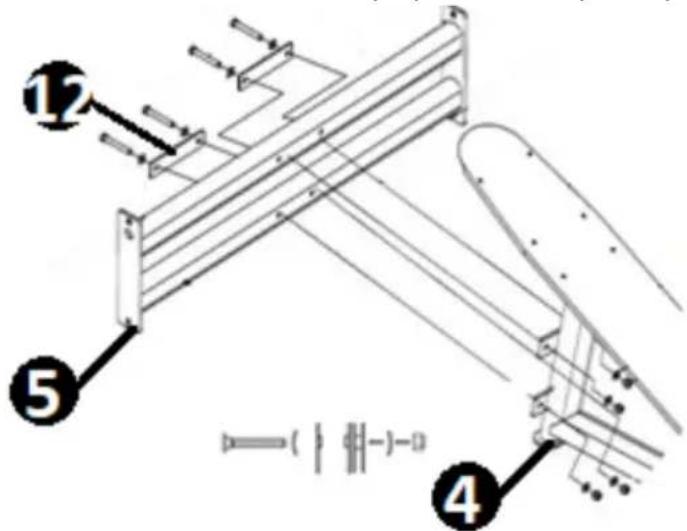

Připevněte hlavní rám zařízení (4) ke spodnímu stabilizačnímu konektoru (5). Za tímto účelem vyrovnejte osy otvorů hlavního rámu a konektoru ve spoji. Na vnější straně použijte výztužnou desku 180x50 (12). Horní spojení upevněte pomocí šroubů M12x80, podložek M12 a matic M12. Nasuňte podložku na montážní šroub. Provedťe ji z vnější strany rámu osami otvorů. Z vnitřní strany upevněte podložkou a maticí. Spodní spojení upevněte pomocí šroubů M12x70, podložek M12 a matic M12. Při připevňování postupujte stejně.

c) Zasuňte rukojeť pro přepravu jednotky (13) do osy otvoru hlavního rámu.

KROK II

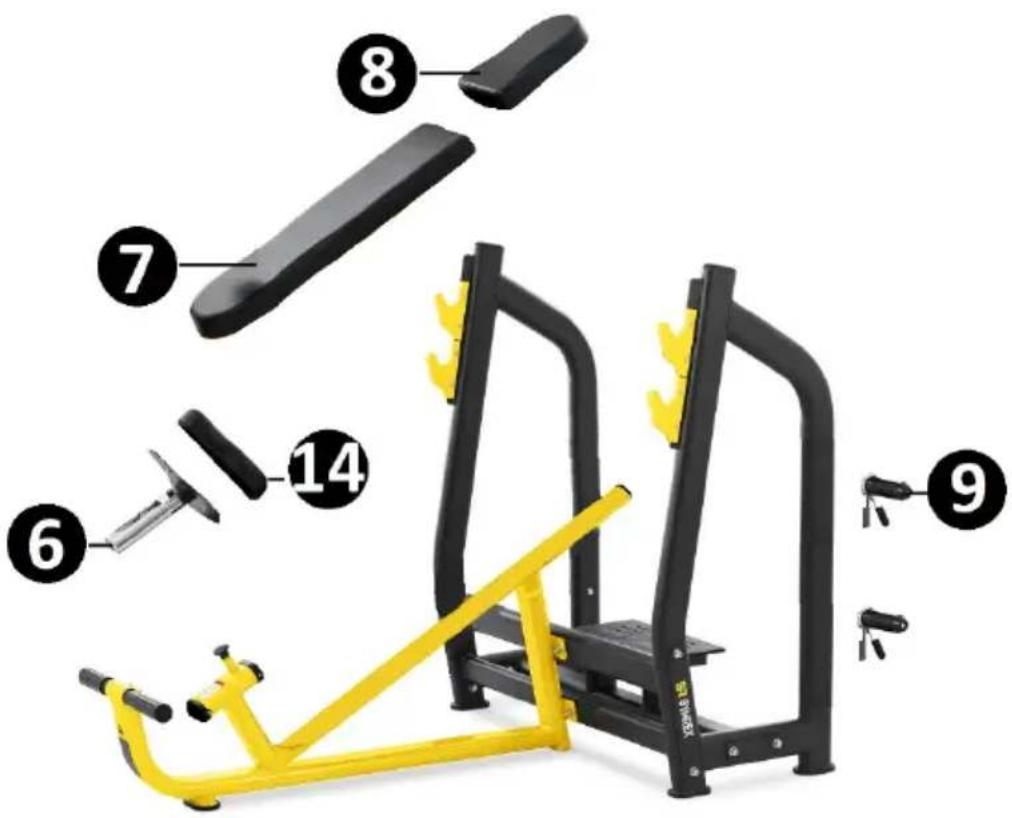

8 7 14 6 9

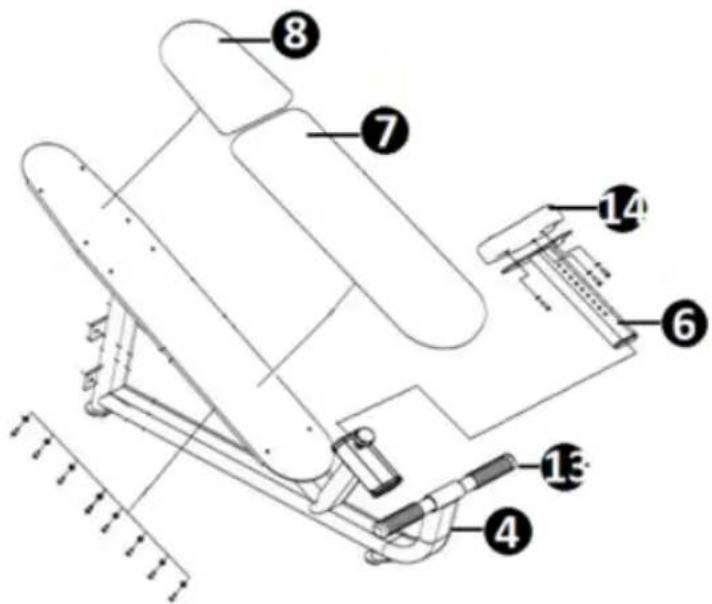

a) Umístěte opěrku hlavy (8) a opěradlo (7) na hlavní rám zařízení. Nasad'te sedadlo (14) na podpěru zařízení (6). Vyrovnejte osy montážních otvorů. Konstrukci zajistěte zespodu pomocí šroubů M8x25 a podložek M8.

b) Vložte podpěru zařízení (6) do osy otvoru hlavního rámu. Zajistěte jej aretací nastavení.

c) Připevněte držák závaží (9) k bočním rámům zařízení. Protáhněte čep držáku osou otvoru rámu. Z vnitřní strany zajistěte podložkou M10 a maticí M10. Opakujte montáž pro všechny držáky.

Všechny spoje zařízení by měly být řádně upevněny a dotaženy. Po provedení daných montážních operací je povoleno začít používat zařízení.

Před každým použitím nastavte výšku sedadla podle svých preferencí. Výška zařízení se nastavuje uvolněním aretace nastavení a vysunutím nebo zasunutím držáku. Po určení požadované provozní výšky by měl být držák zajištěn aretací nastavení do daného otvoru.

POZOR! Po každém nastavení nezapomeňte zkontrolovat, zda je aretace vavení správně usazená.

3.3. Čištění a údržba

a) Po každém čištění je nutné všechny prvky dokonale osušit, než bude zařízení znovu použito.

b) Zařízení je nutno skladovat na suchém a chladném místě, které je chráněno proti vlhkosti a přímému slunečnímu záření.

c) Je zakázáno čistit zařízení proudem vody nebo ponořovat zařízení do vody.

d) Je nutné provádět pravidelné prohlídky zařízení s ohledem na jeho technickou funkčnost a také jeho veškerá poškození.

e) K čištění používejte měkký hadřík.

f) K čištění je zakázáno používat ostré a/nebo kovové předměty (např. drátěný kartáč nebo kovovou lopatku), protože tyto předměty mohou poškodit povrch materiálu, ze kterého je zařízení vyrobeno.

g) Nečistěte zařízení látkami s kyselým pH, prostředky určenými pro použití v lékařství, ředidly, palivy, oleji nebo jinými chemickými látkami, může to vést k poškození zařízení.

h) Každý den před zahájením používání zařízení zkontrolujte upevňovací prvky.

i) Každý den před zahájením používání zařízením zkontrolujte stabilitu namontovaného opěradla a sedadla.

j) Stabilitu upevnění zařízení se doporučuje kontrolovat jednou týdně.

Po skončení životnosti nesmí být tento výrobek likvidován společně s běžným domovním odpadem, ale musí být odevzdán na sběrném místě pro

recyklace elektrických a elektronických zařízení. Informuje o tom symbol na výrobku, v návodu k použití nebo na obalu. Materiály použité v zařízení lze znovu použít v souladu s jejich označením. Opětovným použitím, opětovným použitím materiálů nebo jinými formami použití použitých zařízení významně přispíváte k ochraně našeho životního prostředí.

Informace o vhodném místě likvidace použitého zařízení poskytne místní správa.
